Как правильно установить канальный вентилятор

ТРЕБОВАНИЯ К КАЧЕСТВУ РАБОТ

Поставляемые заводами-изготовителями вентиляторы должны отвечать требованиям ГОСТов или техническим условиям на их изготовление.

Конструктивное исполнение:

Вентиляторы ВО изготавливаются по:

— ТУ 4861-024-15185548-04;

— ГОСТ 11442-90.

Условия эксплуатации:

Вентиляторы осевые

предназначены для перемещения невзрывоопасных газовых сред с температурой не выше 50 °С, содержащих твердые примеси не более 100 мг/м , не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 2-й категории размещения по ГОСТ 15150-90, с температурой окружающей среды до плюс 40 °С.

Шумовые характеристики ВО 200-4Е

Октавные полосы частот, Гц

Для определения исправности поступившего на монтаж оборудования проводят полную или неполную ревизию; полная ревизия необходима, если нарушены условия и срок хранения оборудования или условия транспортирования. При полной ревизии разбирают все сборочные единицы и детали, промывают их и проверяют. При неполной ревизии выполняют:

— доукомплектование вентагрегата (при необходимости);

— расконсервацию деталей и узлов от пленочных покрытий;

Особенности монтажа вентиляторов в круглый воздуховод

Для соединения вентилятора с круглым воздуховодом необходим плавный переход с квадратного фланца на круг длиной не менее половины длины всего вентилятора. В том случае, диаметр отверстия воздуховода больше чем диаметр входа, но меньше квадрата присоединительного фланца, то подключение производится непосредственно к оборудованию. Фланец должен подходить по размеру под параметры входа.

Если условием монтажа является превышение диаметра воздуховода размера сечения фланца вентилятора, то необходимо использовать дополнительные аксессуары для перехода. Чаще всего это конический переход с углом раскрытия в 8 – 10°. Для воздуховода необходим специальный фланец перекрытия обеспечивающий качественный стык.

Порядок проведения монтажа вентилятора

Как и при любом строительстве, сначала необходимо спроектировать систему вентиляции. Это лучше всего сделать в начале ремонта ванной комнаты, чтобы все коммуникации можно было спрятать в стенах и под потолком.

Если это плоская ванная комната с отверстием в стене для общего вентиляционного канала, то достаточно заменить систему естественной вентиляции на принудительную. Для этого достаточно указать тип вентилятора и схему его электрического подключения.

Исключение составляют квартиры, где вентиляционная шахта соединена с комнатой в отдельном санузле, где необходимо построить воздуховод.

В отдельно стоящем доме обычно приходится строить установку с нуля, выводя вентиляционную трубу через крышу или, реже, через стену. В этом случае необходимо не только все продумать, но и составить план-схему, по которой будет удобно рассчитывать необходимые материалы и производить монтаж.

Если в существующем дымоходе нет естественной тяги, вы также можете вызвать коммунальную компанию для его очистки. Для эффективного воздухообмена лучше всего установить вытяжку у двери или заслонку потока, если таковая имеется.

Следующий шаг – запастись всем необходимым. Его стоит приобрести заранее, даже если он будет установлен к концу ремонта, так как другая модель вентилятора может не подключиться к уже подведенному воздуховоду.

После того как вы решили, как подключить купленный вентилятор, и выбрали схему вентиляции, можно приступать к ремонту ванной комнаты.

При отделке стен и потолков проложите провода в гофрированных изоляционных трубках, при необходимости постройте вентиляционный канал и отрегулируйте размер отверстия для вентилятора. Проводка и установка выключателей также выполняются на этом этапе.

Альтернативный вариант, который доступен только в частных домах, – установка канального вентилятора. При установке к стене прикручивается только специальная пластина, а корпус с мотором защелкивается в боковые крючки.

Сам вентилятор устанавливается после завершения работ. Процедура установки выглядит следующим образом:

1. Убедитесь, что питание вентилятора отключено.
2. Снимите переднюю панель, вставьте корпус в отверстие и отметьте маркером точки крепления на пластине.
3. Просверлите отверстия керамическим сверлом и вставьте дюбели. Этот шаг можно полностью пропустить или использовать только некоторые из предусмотренных креплений. Пластиковые вентиляторы весят немного, и для их крепления обычно достаточно жидких гвоздей или пластикового клея.
4. Даже при использовании саморезов не забудьте покрыть периметр корпуса вентилятора силиконом или другим полимером для поглощения вибрации и предотвращения шума.
5. Вставьте корпус в отверстие, выровняйте его (для моделей с квадратным торцом) и плотно прижмите до застывания герметика.
6. Подсоедините провода к клеммам устройства и закрепите их так, чтобы не оставалось открытых участков.
7. Включите вентиляцию и проверьте, что она работает во всех предусмотренных режимах.
8. Установите переднюю панель.

Эта процедура является универсальной и подходит для всех моделей вентиляторов поверхностного монтажа. Также не имеет значения, монтируется ли вентилятор в стену или в потолок – различается только способ монтажа для канальных моделей.

Некоторые модели имеют панель управления, которая позволяет установить режим работы для ванной или туалета, а также задать таймер

Если вентилятор оснащен таймером, гигрометром, переключателем режимов или другими устройствами, не забудьте настроить их перед установкой декоративной панели.

Часто на заводе-изготовителе установочный винт таймера повернут на минимум – поэкспериментируйте, чтобы найти правильное время работы.

Также может быть переключатель режимов, который выглядит как 3 или 4 металлических штырька с заменяемой перемычкой на двух из них.

В режиме ‘WC’ вентилятор запускается, как только включается свет, и работает в течение времени, установленного таймером. В режиме для ванной комнаты свет выключается, как только включается вентилятор, так что вы можете расслабиться в душе, не беспокоясь о шуме или сквозняке.

После регулировки и настройки не забудьте закрыть отверстия в крышке пластины влажности, если это предусмотрено конструкцией.

Встроенный гигрометр можно настроить на определенный уровень влажности, при котором включится вентилятор.

Где устанавливать вентилятор?

Канальные вентиляторы, как правило, рассчитаны на работы только в одном направлении — либо на вытяжку загрязненного, либо на приток свежего. Их функциональное назначение диктует и их месторасположение:

• если канальный вентилятор должен обеспечить приток воздуха, то он должен располагаться ближе к помещению
• если канальный вентилятор настроен на вытяжку, то находится он должен быть расположен по возможности ближе к улице (например — на чердаке).

С приточной стороны вентилятора будет находиться прямой участок, равный, как минимум, 1-му диаметру воздуховода; с вытяжной стороны такой же участок должен иметь в длину не менее 3хм диаметров.

Если это правило нарушить, то эффективность работы аппарата резко снизится из-за возникающего перепада давлений. Для того чтобы этого избежать, необходимо при монтаже системы воздуховодов учитывать следующие моменты:

• Со стороны притока воздуха
• Расстояние до ближайшей стены должно быть больше диаметра ввода.
• Поперечное сечение входного отверстия воздуховода должно быть не больше 112 % и не меньше 92 % от входного отверстия вентилятора.
• На входе воздух не должен встречать никаких препятствий

• Со стороны вытяжки:
• Угол уменьшения поперечного сечения воздуховода должен составлять менее 15%.
• Угол расширения сечения воздуховода должен составлять менее 7 %.
• Длина прямого участка после вентилятора воздуховода должна составлять не менее 3 диаметров воздуховода.

Как выполняется монтаж вентиляции дымоудаления

Алгоритм работы следующий

• Визуальный осмотр объекта, его состояния, изучение особенностей системы;
• разработка индивидуального проекта и подбор соответствующего оборудования с учетом условий эксплуатации и пожарной опасности
• подготовка сметы расходов, включая затраты
• прокладка системы воздуховодов
• установка вентиляторов для удаления дыма
• установка панелей управления вентиляторами, кабелей и другого оборудования
• установка клапанов дымоудаления
• защита всех воздуховодов от огня, критически высоких температур
• тестирование, ввод в эксплуатацию, устранение неисправностей;
• трансфер.

Установка дымовых клапанов может осуществляться несколькими способами, выбор которых зависит от нескольких факторов.

Основными из них являются:

1. тип кровли здания (мягкая/твердая);
2. угол наклона крыши по отношению к горизонту;
3. тип вентилятора;
4. размеры устройства дымоудаления.

Если вентилятор устанавливается на вновь построенном здании, необходимо заранее подготовить место установки.

Для этого необходимо провести работу:

• Закрепление монтажной поверхности стяжкой;
• Установка специальных оцинкованных фартуков по контуру корпуса вентилятора;
• Восстановление целостности слоев изоляции крыши.

Перед установкой крышных вентиляторов убедитесь, что место установки и периметр в радиусе 3 метров выполнены из негорючих материалов.

Корпус дымососа изготовлен из стали, которая очень прочна, а его поверхность покрыта специальным антикоррозийным слоем. Эти конструкции могут быть установлены на жесткой или мягкой кровле.

На крышах с жесткой кровлей монтаж намного проще

Во время монтажных работ следует обратить внимание на правильную сборку системы противодымной вентиляции и вентилятора с использованием специальных соединителей, изготовленных тем же производителем

Часто они поставляются в составе оборудования. После установки всех конструктивных элементов оставшиеся зазоры заделываются герметиком.

Круглый или квадратный?

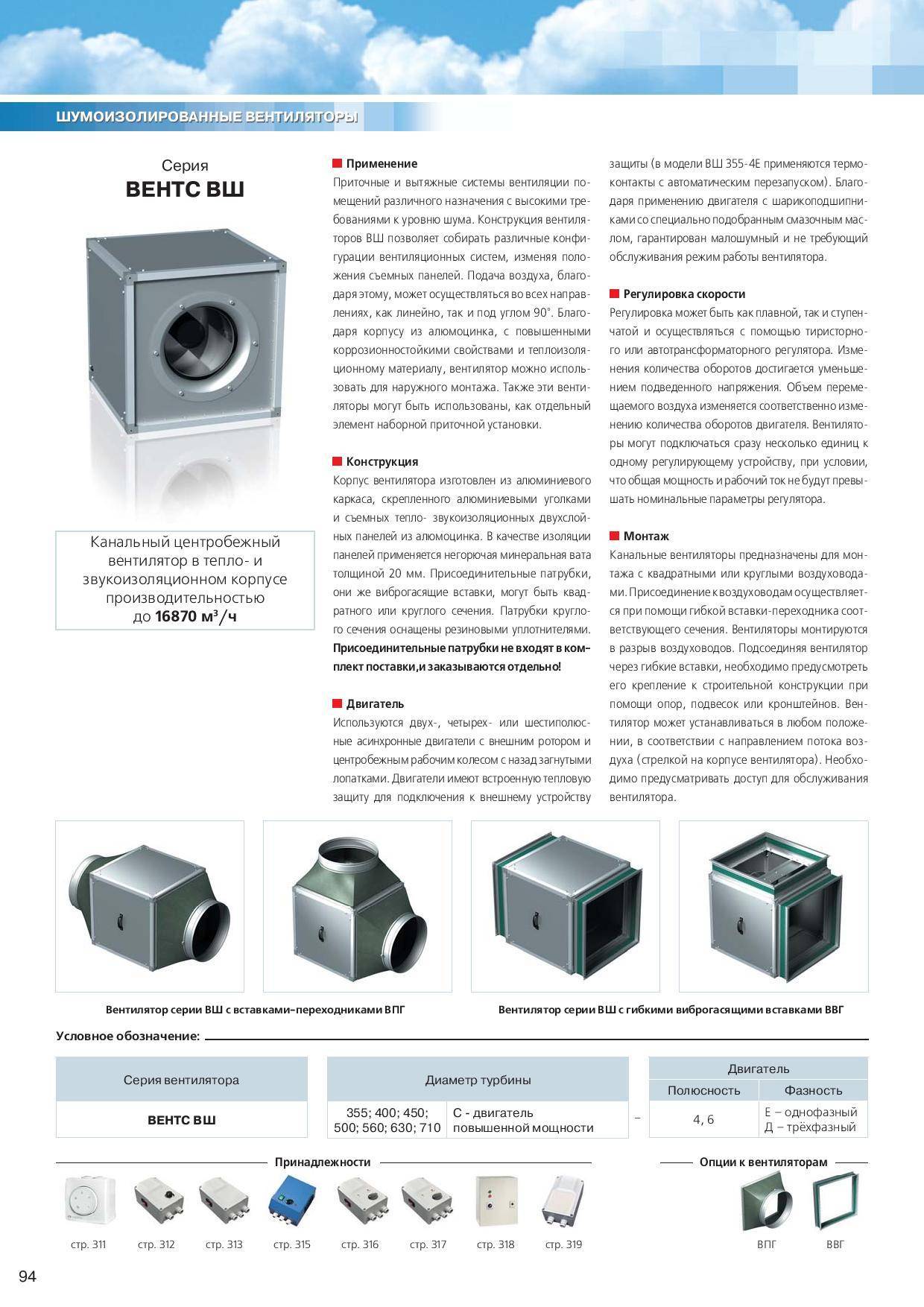

Канальные вентиляторы всегда бывают встроены в воздуховоды, которые, как правило, устанавливаются скрытно: за фальш-потолками, в декоративных колоннах и т.д. При этом форма сечения их каналов может быть разной — как прямоугольной (чаще всего — квадратной), так и круглой. Какое из них предпочтительнее? Сравним:

Вентилятор канальный круглый	Вентилятор канальный прямоугольный
Где применяется	В воздуховаодах с круглым сечением	Используется в профильных прямоугольных воздуховодах
Достоинства	Допускает использование гибкого воздуховода	Позволяет эффективно использовать даже ограниченное подпотолочное пространство
Недостатки	Имеет меньшую, по сравнению с прямоугольным, пропускуную способность	Допускает более значительные, чем в круглом воздуховоде, утечки воздуха за счет негорметичности канала

В общем, вариант с круглым сечением более популярен, поскольку он имеет еще одно немаловажное преимущество перед прямоугольным. В прямоугольном воздуходе короб, в котором размещается вентилятор, работае как резонатор — и тем самым увеличивает производимый им шум

Поэтому круглый вариант в этом смысле также предпочтительнее.

Присоединение вентиляторов, анемостатов и регулирующих решёток

Для вытяжки воздуха при естественной тяге применяются круглые и прямоугольные решетки. Часть из них имеет ручную регулировку объёма проходящего воздуха.

Для принудительной тяги используются вентиляторы. Большая часть из них устанавливается на входе или выходе вентиляционной системы. Выпускаются также вентиляторы, встраиваемые непосредственно в трубу, имеющие название канальных.

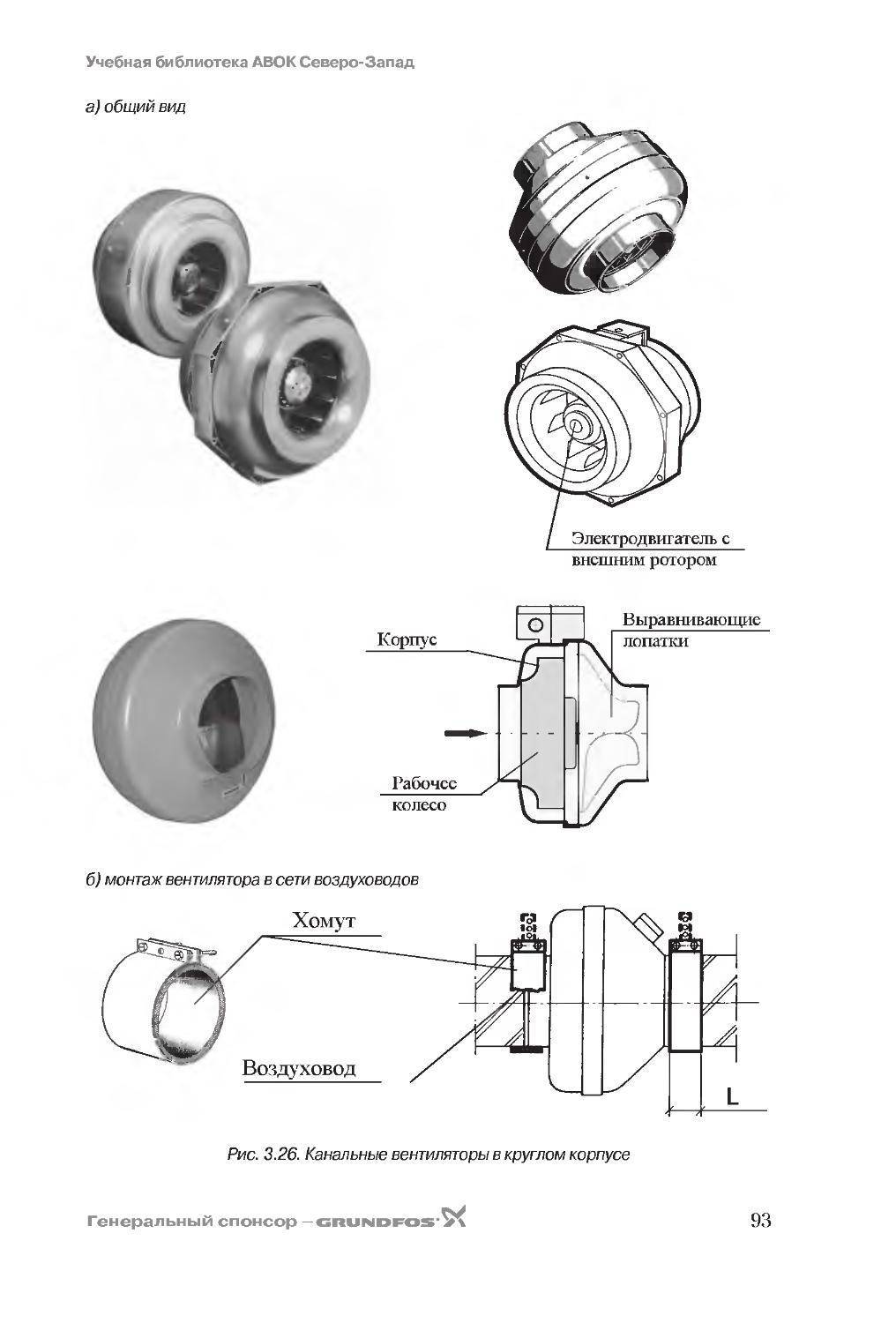

Круглые решетки, анемостаты и внешние вентиляторы имеют с одной стороны круглое присоединение, как у фитинга и входят непосредственно в круглую трубу соответствующего диаметра. Для завершения прямоугольного канала вентилятором используются соединители-переходники с прямоугольной части на круглую трубу, внутрь которой уже входят вентиляторы и воздухораспределительные элементы.

Канальные вентиляторы не имеют декоративного обрамления. С одной стороны они имеют диаметр круглого фитинга, с другой – диаметр трубы. Соответственно, для размещения в трубе, следует из нее вырезать часть, в которую с одной стороны вентилятор входит непосредственно в трубу, а с другой – соединяется с ней через уже известный соединитель СКП.

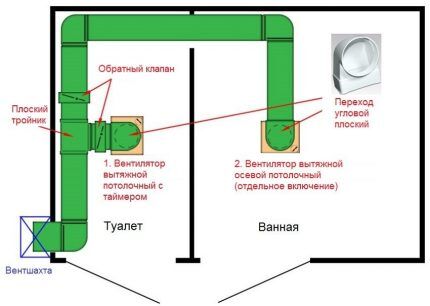

Схема присоединения оконечных вентиляторов, декоративных и регулирующих устройств к круглым трубам воздуховодной системы дана ниже. Здесь же показана схема перехода на эти элементы с прямоугольных воздуховодов.

Внешний вид переходников с прямоугольных труб на круглые фитинги показан ниже.

1. Переход СПКП с прямоугольной трубы на круглый фитинг, соединитель СКП, вентилятор. Прямоугольная часть стыкуется с трубой напрямую, в круглую входят фитинг, вентилятор.
2. Угловой переход СКФП с прямоугольной трубы на круглый фитинг, соединитель СКП, вентилятор.
3. Прямоугольный тройник ТФП с фланцевым выходом на круглый фитинг, вентилятор, анемостат. Прямоугольная часть стыкуется с трубой напрямую, в круглую входят фитинг, вентилятор. Соединение с круглой трубой – через соединитель СКП.

Прайс-лист на работы по монтажу вентиляции

Название работы	Единица измерения.	Цена
Установка блока притока и отвода воздуха	до 300 м3	шт.	12900 руб.
до 700 м3	шт.	17900 руб.
до 1000 м3	шт.	19900 руб.
до 1500 м3	шт.	22900 руб.
до 2000 м3	шт.	26900 руб.
более 2000 м3	шт.	от 35000 руб.
Монтаж и гидравлическая балансировка смесительного узла системы приточно-вытяжной вентиляции	шт.	от 8000 рублей.
Монтаж водяных трубопроводов для системы вытяжной вентиляции	м.п.	от 50 рублей
Испытание и ввод в эксплуатацию системы вентиляции	шт.	от 10000 рублей
Установка автоматической панели управления	шт.	от 10 000 руб.
Установка автоматических элементов	шт.	от 900 руб.
Ввод в эксплуатацию автоматического оборудования	шт.	от 4000 руб.
Монтаж увлажняющей секции	шт.	от 9000 руб.
Установка парогенератора	шт.	10000 руб.
Установка канального вентилятора	от 100 м3/ч до 500 м3/ч	шт.	4400 руб.
от 500 м3/ч до 1000 м3/ч	шт.	8900 руб.
от 1500м3/ч до 10000м3/ч	части.	12900 руб.
от 10000 м3/ч до 50000 м3/ч	части.	17900 руб.
Установка вентилятора поверхностного монтажа	шт.	1600 руб.
Установка центробежного вентилятора	шт.	2400 руб.
Установка крышного вентилятора	шт.	3400 руб.
Установка регулятора вентилятора	шт.	1000 руб.
Монтаж прямоугольного оцинкованного воздуховода	м2	от 450 руб.
Сборка оцинкованных прямоугольных стальных профилей	м2	от 880 руб.
Сборка круглых воздуховодов из оцинкованного листового металла	м2	от 400 руб.
Сборка оцинкованных круглых стальных профилей	м2	от 800 руб.
Монтаж гибких труб	м.п.	от 300 руб.
Монтаж изоляционных материалов для теплоизоляции арматуры и воздуховодов	м2	от 200 руб.
Сборка вентиляционного воздушного клапана	шт.	от 300 рублей
Установка обратного клапана	шт.	500 руб.
Установка противопожарного клапана	шт.	1000 руб.
Установка регулирующих клапанов	шт.	900 руб.
Сборка привода заслонки	шт.	2400 руб.
Установка вентилятора	шт.	300 РУБ.
Монтажный адаптер	шт.	600 PIPE.
Сборка глушителя	шт.	1000 руб.
Установка вентиляционной решетки	до 0,09 м2	штука	от 250 руб.
до 0,36 м2	штука	от 400 рублей
до 1 м2	штука	от 700 рублей
более 1 м2	шт.	от 850 руб.
Установка настенного осушителя воздуха	штука	от 15 000 руб.
Установка осушителя для дренажной системы	м.п.	от 50 рублей
Установка и подключение гидростатического осушителя воздуха	искусство	от 2000 руб.
Монтажные работы по установке вентиляционной системы	штука	Согласен
Монтаж с лесов, домкратов для автомобилей на вентиляционной установке	штука	Согласен
Заказать у

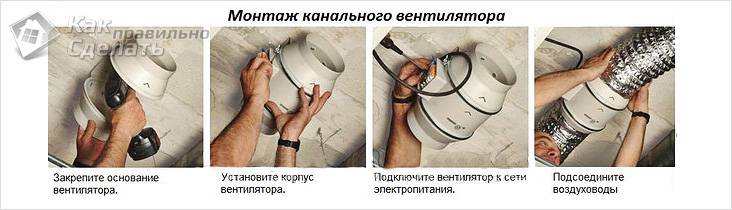

Установка канального вентилятора

Промышленные вентиляционные установки монтируются согласно проектной документации. Здесь учитывается и вес системы, и способность конструкции здания выдержать нагрузку от вибрации.

Много тонкостей связано с внутренним и наружным способом прокладки воздуховодов, креплением коллекторов и подбором размерных групп корпусов вентиляторов.

Именно поэтому промышленные системы оборудуются профессионалами.

В бытовых условиях, например, для вытяжки в ванной или на кухне, установить оборудование можно самостоятельно. Проблемой здесь может стать только отсутствие инструмента и необходимость соблюдения последовательности выполнения операций.

В квартире или доме канальные модели обычно устанавливаются в вентиляционные отверстия. Установка в воздуховоды и коллекторы под кровлей обычно применяется в зданиях малой этажности.

Установка канального вентилятора в вентиляционный канал в стене на кухне проходит в следующей последовательности:

1. проводится очистка канала;
2. прокладывается проводка для подключения электродвигателя;
3. в отверстие вентканала вставляется отрезок пластиковой трубы нужного диаметра и фиксируется монтажной пеной;
4. после затвердения пены срезаются ее излишки, стена шпаклюется стартовой шпаклевкой;
5. выступающая часть трубы срезается заподлицо;
6. в отверстие вставляется корпус вентилятора, отмечаются точки фиксации декоративной решетки;
7. в точках крепления сверлятся отверстия, устанавливаются дюбели;
8. на корпус наносится силиконовый герметик, в отверстие выводятся провода, вентилятор вставляется в канал;
9. саморезами фиксируется корпус и решетка;
10. после застывания герметика подключается проводка;
11. устанавливается декоративная решетка с противомоскитной сеткой.

Базовые технические аспекты

Инструменты и материалы:

• спирт;
• наждачная бумага нулевка;
• грунтовка.

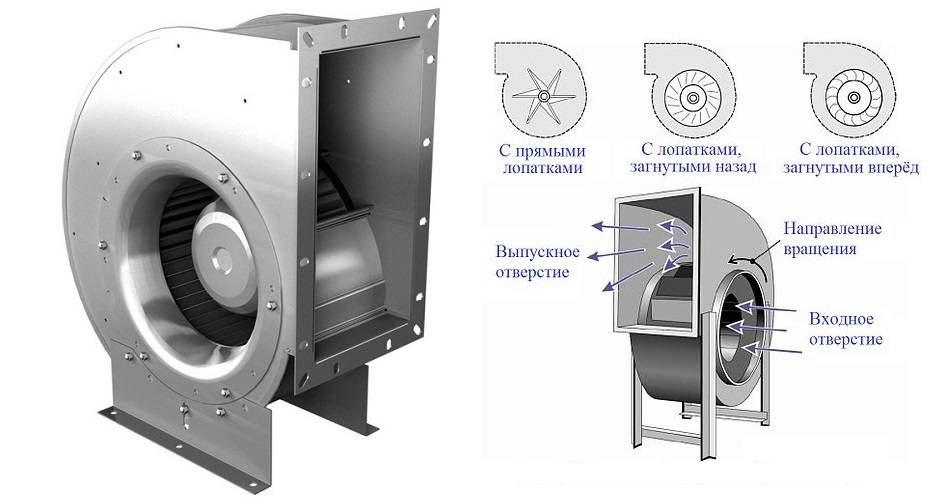

Существует несколько видов вентиляторов, которые используются в быту:

Габаритные размеры оконных осевых вентиляторов.

1. Внутренние. Используются обычно для больших зданий и сооружений, где нужно подавать большое количество воздуха под давлением. Они очень мощные и выносливые, но ценовая политика достаточно суровая. Единственный их минус на деле – это сложности в обслуживании, так как для прочистки такого вентилятора в случае запыления потребуется разбирать целый сегмент, в котором он устанавливается.
2. Наружные. Популярны в обывательской среде, так как очень просты в монтаже, легко обслуживаются и стоят недорого. Они почти всегда обладают низкой мощностью, чтобы хватило лишь на небольшое помещение, но вполне оправдывают себя в быту. Единственный минус – это слабый материал, который в случае неправильного физического воздействия может лопнуть.

В обоих случаях монтаж разный, но подготовительные работы весьма схожи:

1. Очищается пространство от посторонних предметов. Оставить можно только электропроводку, но ее отдельно проверить.
2. При необходимости площадь покрывается защитным материалом, будь то водостойкая краска или грунтовка.
3. Поверхность обезжиривается при помощи спирта или любых аналогичных жидкостей.

Теперь подготовка к процессу установки осевого вентилятора завершена, но самое сложное еще впереди.

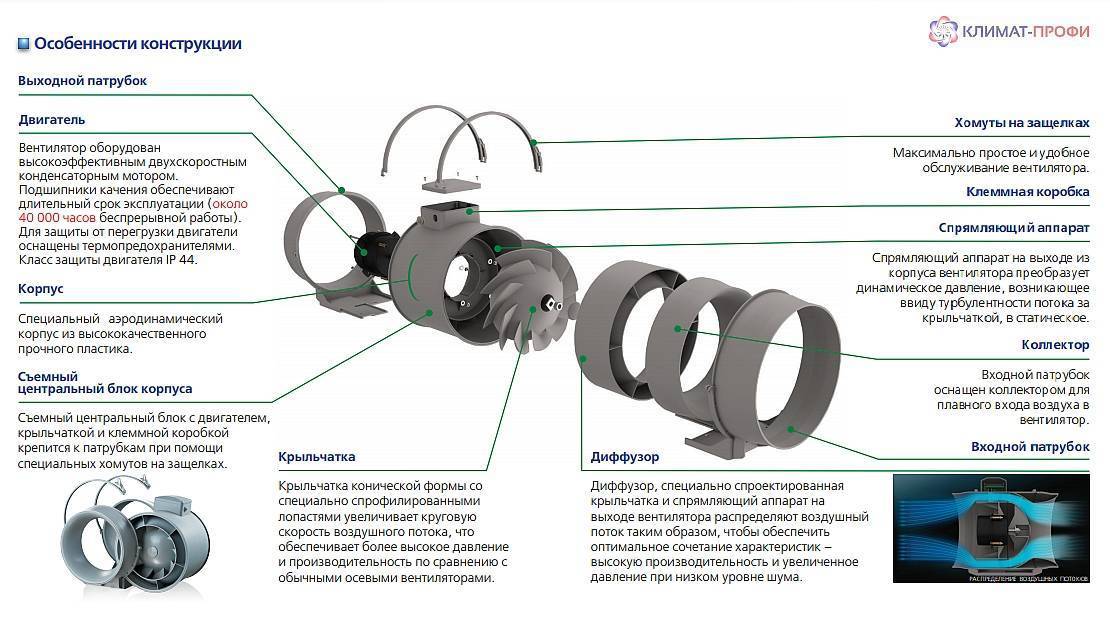

Устройство и принцип работы канального вентилятора

Канальный вентилятор в разрезе

Для бытовых систем чаще всего применяется классический вид вытяжек с вентиляторами, при этом электродвигатель, крыльчатка и воздуховоды устанавливаются в корпусе вытяжки.

С одной стороны, это удобно, поскольку забор делается непосредственно над плитой, но с другой, установка оборудования требует места.

В отличие от вытяжки, устройство, встраиваемое в канал воздуховода, не занимает полезную площадь в помещении.

Да и по своей конструкции оно очень схоже с другими видами вентиляторов. Канальные вентиляторы состоят из:

• электродвигателя;
• крыльчатки, роторного колеса или лопастей;
• корпуса;
• электронного блока управления.

Правда, на этом схожесть с другими видами вентиляционного оборудования и заканчивается.

А вот отличия проявляются в специфике конструкции всех этих элементов:

корпус изготавливается с учетом типовых размеров каналов для вентиляции. Конструкция обеспечивает надежное крепление электродвигателя, крыльчатки, резиновых амортизаторов, гасящих вибрацию, и блока управления. Размеры корпуса и его форма должны соответствовать размерам каналов, монтируемых в здании;
электродвигатель имеет небольшие размеры и относительно небольшую мощность. Но его конструкция для уменьшения вибрации включает в себя подшипники. В отличие от втулок, подшипники имеют больший ресурс работы и обеспечивают плавный ход ротора двигателя. Благодаря этому данный вид устройств имеет увеличенный ресурс и практически не издает звуков во время работы;
канальные модели оборудования отличаются по конструкции. Элементом, обеспечивающим движение воздуха, может быть и крыльчатка, и лопасти, и рабочее колесо. При их работе создается поток воздуха, который втягивается в помещение или, наоборот, выталкивается наружу через вентканал;
канальные вентиляторы, имеющие в своем составе электродвигатель, должны быть надежно защищены от перегрева

Для этого в качестве элемента защиты используется термодатчик, отключающий двигатель при повышении температуры выше заданной отметки;
для вентиляции многоэтажных домов важно, чтобы вентилятор был оборудован еще и обратным клапаном. Такое устройство позволяет блокировать поток воздуха, идущий в обратном направлении

Обратная тяга для многоквартирных высоток — проблема весьма распространенная. Сила такого потока может повредить лопасти и электродвигатель.

Принцип работы канального вентилятора заключается в следующем: после пуска электродвигателя начинается вращение крыльчатки или рабочего механизма другого вида.

Проходя через устройство, воздушные массы на большой скорости направляются в воздуховоды в нужном направлении.

Контроль над работой двигателя осуществляется при помощи переключателя, регулирующего количество оборотов крыльчатки, и термостата, отключающего двигатель при перегреве.

Виды канальных вентиляторов

В зависимости от конструкции прибора, выделяют 3 вида канальных бесшумных вентиляторов:

• осевые (асинхронные);
• центробежные;
• комбинированные.

В осевых моделях движение воздуха совпадает с направлением вращения вентиляторного вала. Эффективность таких вентиляционных устройств равна 75%.

Центробежные (радиальные) устройства вытягивают воздух из промышленных и бытовых помещений. В ванной устанавливают такой вентилятор, у которого лопасти загнуты против направления вращения.

Эффективность работы данного устройства равна примерно 80%, и при его работе не возникает сильный шум.

Комбинированные модели содержат конструктивные элементы и осевых, и центробежных вентиляционных устройств. Эффективность работы такого оборудования составляет примерно 80%. Форма корпуса бывает прямоугольной, круглой или квадратной.

Комбинированные устройства имеют высокую производительность. Этот показатель больше, чем у осевых изделий, потому такие модели устанавливают не только в многоэтажных домах, но и на промышленных объектах.

Также канальные вентиляторы подразделяют на два больших класса (типа):

1. традиционные;
2. настенные.

Настенные приборы — сложные устройства, которые настраивают еще при производстве. Однако их процесс установки намного легче и быстрее.

Также канальная вентиляция бывают одно- или многоскоростной. Большинство вентиляционных устройств имеет 1 скорость, хотя нередко в продаже встречаются и двухскоростные приборы.

Подключение к электросети

Завершается установка канального вентилятора в воздуховод подключением оборудования к электросети. Для этого ознакомьтесь с прилагаемой производителем схемой и найдите на корпусе клеммную коробку. Для работы вентиляционной системы необходимо подключить электродвигатель и заземляющий провод, в месте подключения которого на корпусе есть соответствующий значок.

В схеме подключения должна присутствовать пускозащитная аппаратура – тепловое реле и магнитный пускатель

Очень важно чтобы номинальный ток в сети соответствовал току оборудования. После завершения подключения необходимо произвести кратковременное включение для проверки направления вращения вентилятора

При ошибке необходимо переподключить фазы в клеммной коробке. При однофазном питании направление движения устанавливается на заводе и запрещено менять его самостоятельно.

источник

Канальный вентилятор: что это такое

Идея совмещения компактного корпуса и мощного мотора с низким уровнем шума и большой производительностью реализовалась сразу в нескольких видах устройств.

Разные по конструкции и принципу работы, с дополнительно вмонтированными обратными клапанами и без таковых, вентиляторы канального типа стали неотъемлемой частью систем вентиляции и кондиционирования.

Отличие этого вида оборудования от других подобных устройств заключается в возможности монтажа непосредственно в канал воздуховода. Такое решение обеспечивает существенную экономию пространства без потери производительности.

Сама система при этом получается более удобной и функциональной.

Несколько практических советов

Выбирая, какой вентилятор предпочесть в своей вентиляционной схеме, надо

во-первых – ориентироваться на форму и площадь сечения воздуховодных каналовво-вторых — на мощность самого вентиляторав-третьих – на желаемую интенсивность вентиляции, т. е. на то сколько раз за день должна производиться замена воздуха в данном объеме.

Вычислить этот показатель несложно: требуется лишь разделить мощность вентилятора на объем помещения. Это просто, но необходимо учесть еще такую деталь, как скорость воздушного потока. Эксперты рекомендуют выбирать аппарты, которые обеспечивают движение воздуха со скоростью не более 14 м./с., но не менее 11 м./с.

При меньшей скорости работа вентиляции будет неэффективной, а при скорости более 14 м./с. Может появиться неприемлемо сильный шум.

Разумеется, установку канльных вентиляторов лучше поручить специалистам. Это связано не с особой сложностью работ, а с их тщательностью. Они должны быть прведены так, чтобы:

• Вблизи вращающихся частей вентилятора не было свободно висящих проводов.
• Вся проводка подключения бытла надежно закреплена и закрыта пластиковым коробом.
• Вблизи канальных вентиляторов было оставлено свободное место для их профилактического обслуживания и ремонта.
• Крепление воздуховодов не должно быть жестким, чтобы по нему не передавалась вибрация.

В общем — не экономьте на специалистах. Вентилятор — это сердце всей вентиляционной системы и будет очень неприятно, если он вдруг начнет барахлить вскоре после установки.

Назад к списку новостей

1. Общие положения

1.4. Администрация сайта оставляет за собой право в любое время изменять, добавлять или удалять пункты настоящего Соглашения без уведомления Пользователя.

1.5. Продолжение использования Сайта Пользователем означает принятие Соглашения и изменений, внесенных в настоящее Соглашение.

1.6. Пользователь несет персональную ответственность за проверку настоящего Соглашения на наличие изменений в нем.

Полная версия

документа

Электроцентр

Что необходимо для установки принудительной вытяжки

Чтобы выяснить, нужна ли принудительная вытяжка в ванной, анализируют состояние естественной вентиляции, сооруженной при строительстве дома. Чтобы проверить вытяжку, снимают декоративную панель с вентиляционной шахты и убирают скопившийся мусор из вентиляционного канала, который в ванной обычно находится близко к потолку. Затем подносят зажженную спичку или свечу к вентиляционному каналу. Если пламя не отклоняется в сторону или отклоняется совсем незначительно, принимается решение в пользу установки принудительной вытяжки.

Нужно обеспечить приток свежего воздуха в ванную комнату. Обычно циркуляция воздуха организуется через небольшую щель под дверью в ванной. Поэтому когда устанавливают короб двери, порог в ванной комнате не монтируют.

При выборе вентилятора в ванную комнату необходимо тщательно изучить характеристики прибора. Устройство должно полностью соответствовать тем условиям, в которых будет эксплуатироваться. Вентилятор должен обладать достаточной производительностью, чтобы обеспечивать поступление необходимого количества свежего воздуха. Немаловажными факторами при покупке прибора будут цена, дизайн, уровень шума.

Как установить вытяжной вентилятор в ванной комнате

Корпус вентилятора имеет отверстия во всех углах для крепления штифтов. Но у этого способа крепления есть и недостатки – нелегко просверлить отверстия в стене или плитке, необходимо специализированное оборудование (дрель и сверла). Такое крепление не герметично, остаются зазоры, возможны вибрации и дребезжание корпуса, поэтому лучше закрепить устройство на герметик. Силиконовый клей, жидкие гвозди наносятся с помощью пистолета или вручную по общему периметру вентиляционной шахты. Перед началом процесса тщательно очистите поверхность, вставьте вентилятор, прижмите его и проверьте его положение с помощью спиртового уровня. Закрепите его на 2-3 часа клейкой лентой и снимите после полного застывания герметика. Крепление дюбелями более надежно, но имеет все вышеперечисленные недостатки. Работа выполняется следующим образом – снимите кожух вентилятора, наденьте его на отверстие в стене, отметьте карандашом места для сверления отверстий под дюбели. Отверстия сверлятся, а затем в них вставляются дюбели. Устройство подключается и проверяется на работоспособность, затем вставляется и прикручивается на место саморезами. Наконец, крышка остается на месте.

Внутри натяжной/рельсовой конструкции не может возникнуть застой, поэтому система вентиляции чрезвычайно важна. Декоративные потолки в некоторых загородных домах устанавливаются вдоль нижней части потолочных балок на высоте около 19-21 см от самого потолка. Таким образом, вентиляционное отверстие будет расположено внутри конструкции потолка. В этом случае достаточно оборудовать потолок пассивной вентиляцией – вырезать в потолке отверстие и украсить его специальным плафоном или декоративной решеткой. Одновременно можно сделать несколько таких отверстий. Вытяжной вентилятор, установленный в отверстии в стене, будет всасывать воздух через решетки в потолке. Это даст вам возможность выбрать более мощное, а значит и более громкое устройство – конструкция потолка способна гасить звуки, а воздух потолок усилит, что компенсирует малый размер вентиляционной решетки в нем.

В частных домах, где вентиляционные отверстия находятся выше уровня, на котором установлен натяжной или реечный потолок, осевой или вытяжной вентилятор вставляется в стандартный воздуховод от стены, а на потолочной панели напротив него делается еще одно отверстие. Ширина планки составляет 8,4 см, а отверстие должно быть диаметром 8 см, чтобы не раздавить профиль планки. Отверстие сверлится в плинтусе электродрелью, оснащенной фрезой “балеринка” диаметром 8 или 8,2 см. Можно использовать решетку немного большего размера, диаметром 10 см. На нем отмечены отверстия для саморезов. Прислоните его к разметке и просверлите монтажные отверстия для крепления. Не вкручивайте саморез в поверхность потолка сразу (без предварительно просверленных отверстий) – даже самая маленькая ошибка приведет к его заклиниванию в неположенном месте. Головки саморезов скрывают декоративную часть ободка. Итак, своими руками можно сделать вентиляцию в подвешенной ткани, но здесь отверстие аккуратно вырезается, а не сверлится. Решетка крепится к потолку с помощью специальных клипс или силиконового клея.

Монтаж вентиляторов в круглый воздуховод

Монтаж канальных вентиляторов в вентиляционную круглую трубу часто проводят с применением переходника. С помощью этой детали устройства с квадратным фланцем совмещают с отверстием круглых каналов.

При этом длина стального переходника равна 1⁄2 длины канального прибора. Диаметр фланца должен совпадать с размером воздуховода на входе.

Если диаметр вентиляционных труб больше, чем размеры фланца устройства, то при установке канального бесшумного вентилятора в воздуховод применяют конический переход. Его угол раскрытия равен 8-10 градусам.

В воздуховоде также устанавливают специальный воротниковый фланец, который обеспечивает прочное соединение всех частей воздуховода.
