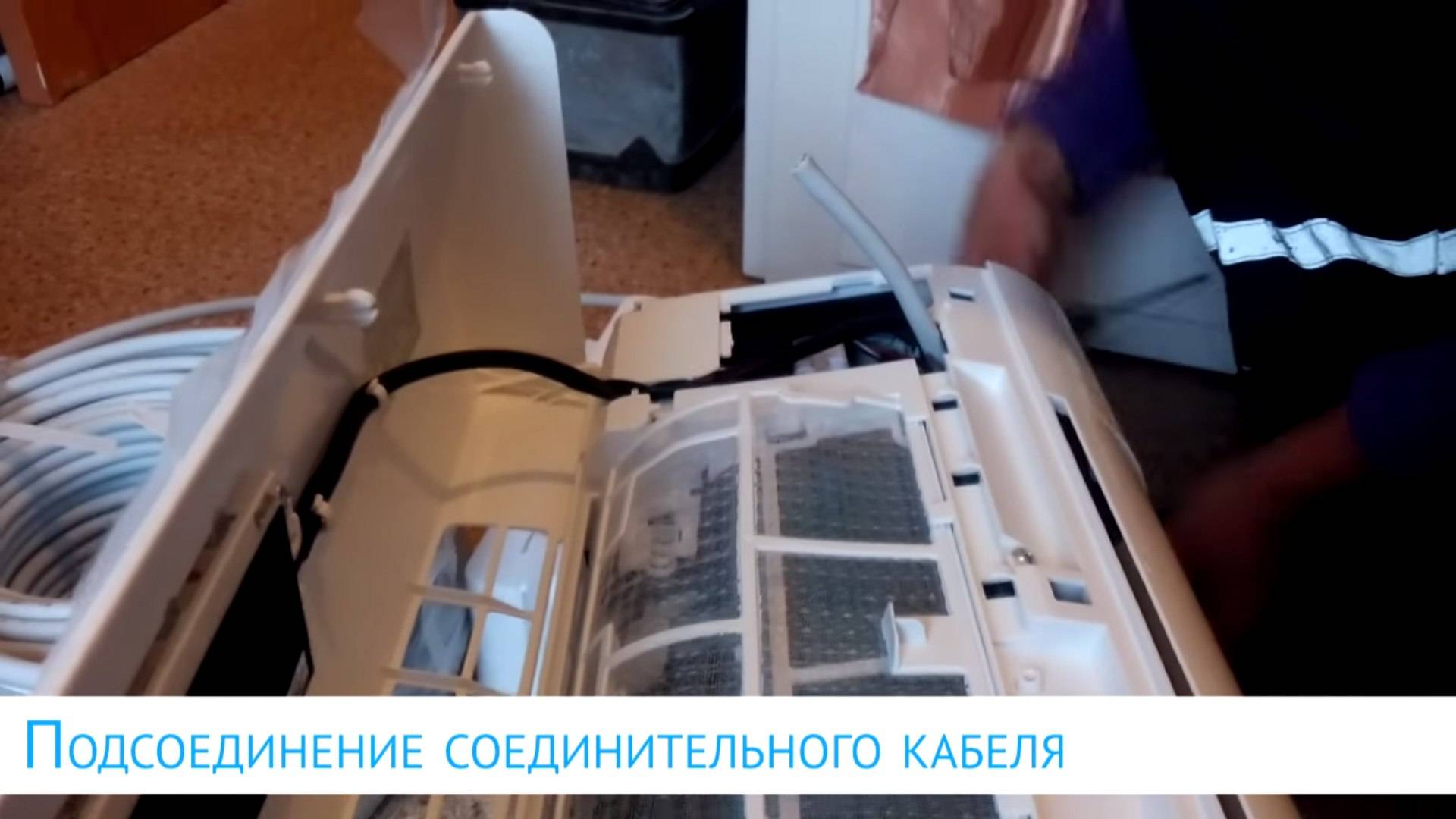

Подключение электропроводки кондиционера
Проложите проводку для внутреннего блока в помещении, минимальное сечение кабеля должно составлять 1,5 кв. мм. Обязательно к питанию установите отдельный автомат отключения. Подключите проводку к щитку на вводе: желтый провод с зеленой полосой подсоедините к нулевому проводу. Для определения нуля и фазы в щитке воспользуйтесь индикатором.
Соедините клеммы обоих блоков изолированными многожильными проводами, пропуская их через просверленное в стене отверстие. Следите, чтобы наименования клемм совпадали с проводами. Вся схема подключения подробно расписана в инструкции к вашей модели сплит-системы.

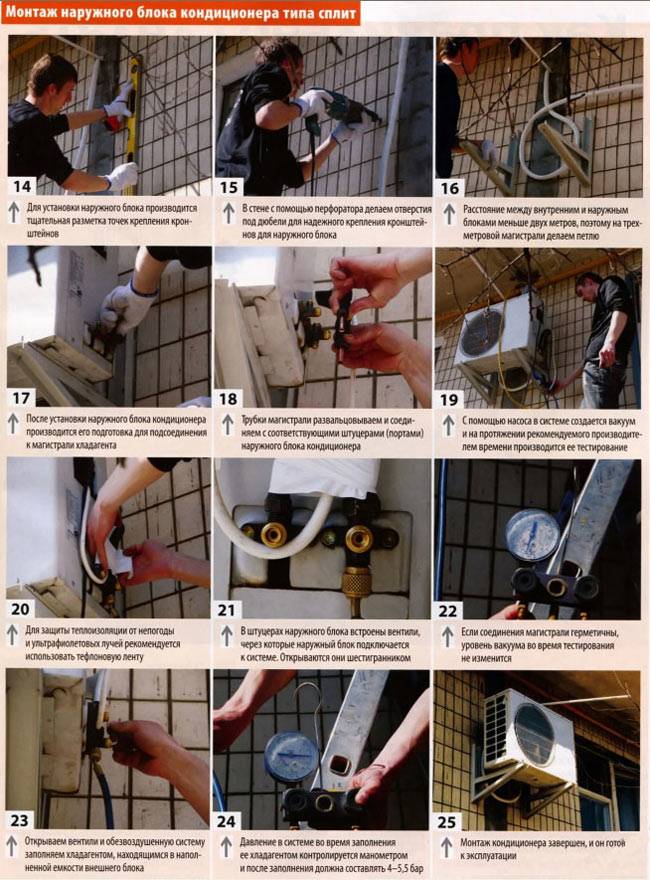

Установка внешнего блока сплит-системы
Сначала на выбранном месте с помощью уровня разметьте места для крепления кронштейнов, затем просверлите в стене отверстия под анкерные болты. Чтобы провести межблочные коммуникации, просверлите перфоратором в стене сквозное отверстие диаметром 80 мм. Если стена дома кирпичная, желательно попасть по шву между кирпичами, так отверстие получится аккуратнее и процесс пойдет быстрее.

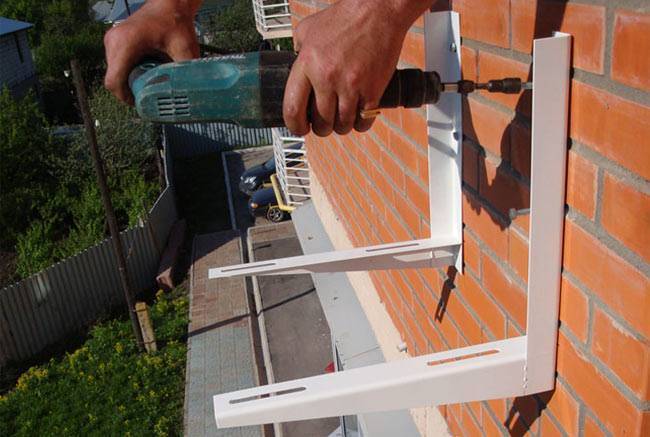

Установите по разметке кронштейны, проверьте выравнивание по уровню и надежно закрутите болты. Внешний блок на кронштейнах нужно зафиксировать так, чтобы между радиатором и поверхностью стены оставалось пространство не менее 10 см.
Если блок надежно закреплен на внешней стене дома, переходите к следующему этапу. Подключение к сети питания и заделывание образовавшихся зазоров проводят чуть позже.

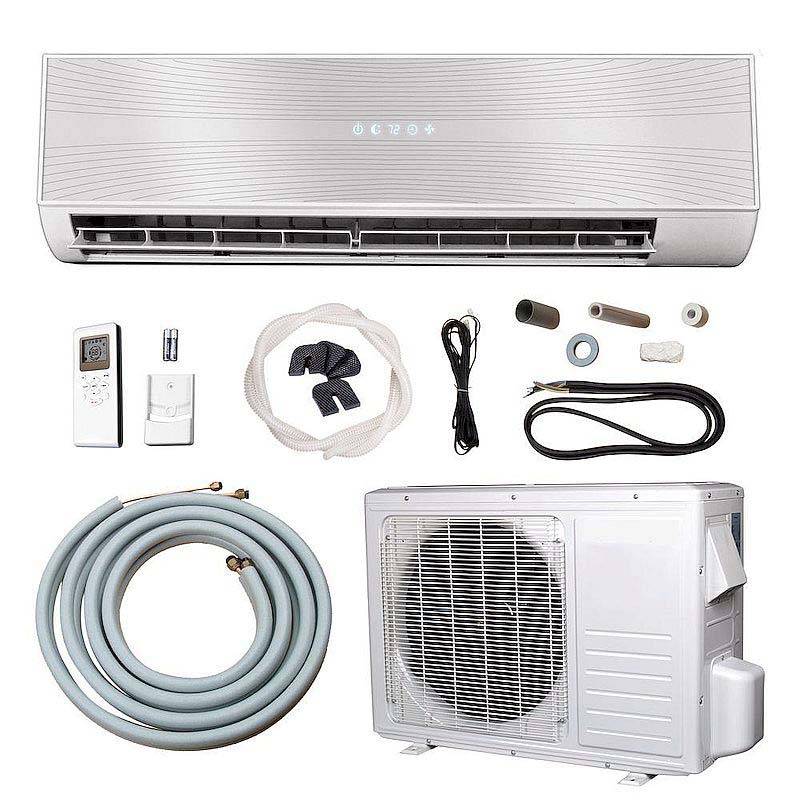

Что потребуется для установки
Последовательная установка хорошей сплит-системы при выполнении своими руками должна проводиться с учетом удобства доступа при обслуживании и эргономических критериев — холодный воздух не должен иметь прямого доступа к зонам отдыха и работы.

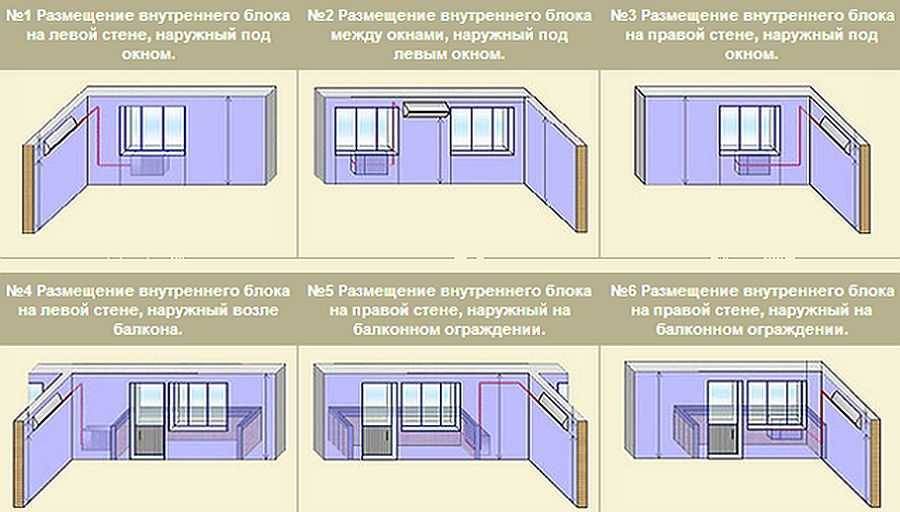

Примерные схемы расположения сплит-систем
Подходящая схема для монтажа нового кондиционера зависит от типа блока. Внутренний модуль допускается вешать:
- слева от внешней стороны. Трасса — ровная, блок находится на 0,5 м от стены. При завороте линии на соседнюю стену расстояние можно сократить до 0,1 м. Вывод и трасса маскируются под крышкой техники;
- слева от внешней стены без укладки кабеля на фасаде. Коммуникации прокладываются в угловой части комнаты и скрываются в коробе. Его прячут под шторой;
- справа от наружной стены. Типовое решение с прокладкой трассы в коробе с стене или с укладкой в штробу.
Совет! Используйте технологию укладки в штробе, если существует запрет на прокладку трассы на фасаде.
Наружный блок можно располагать:
- на лоджии или балконе. Модуль фиксируют фронтальным или боковым способом для удобства обслуживания;
- на застекленном балконе. Створка окна должна находиться над кондиционером. Чтобы на блок не попали снег, влага или мусор устанавливают козырек и пластика;
- под окном. Вариант подходит для помещений без балкона;
- рядом с окном. Блок помещают на уровне нижней части окна.
Варианты установки кондиционераСовет! Не используйте для козырька пустотелые или металлические материалы — у них низкая шумоизоляция.

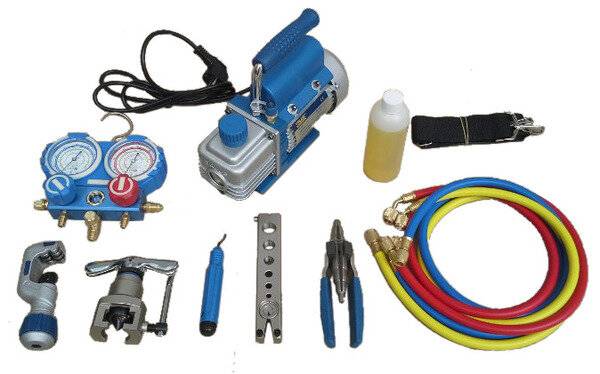

Оборудование
При самостоятельном монтаже климатической техники будут необходимы:
- перфоратор для проделывания сквозных отверстий на вывод труб, кабелей, дренажных патрубков;
- труборез с острым лезвием или ножовка по металлу;
- напильник и риммер для подравнивания зазубрин;
- трубогиб или специальная пружина для формирования медных труб;
- дрель с различными по диаметру сверлами, чтобы сделать отверстия под монтажные пластины;
- калибратор труб и развальцовщик;
- штроборез, который можно заменить долотом, кувалдой и молотком;
- вакуумный насос для запуска системы кондиционирования;
- отвертки, ключи-шестигранники, уровень.
Важно! Обрезка труб ножовкой предусматривает сглаживание краев наждачкой
Материалы и расходники
Применяйте только качественные материалы, подбирая их в соответствии с типом оборудования:
- подающий провод для питания и подключения модулей — силовой кабель на 4 жилы с сечением 2 мм2×2,5 мм2;
- бесшовные медные трубы с диаметром, указанным в инструкции. Длина изделий равна длине трассы, а запас составляет около 30 см;
- изоляционный утеплитель (вспененный каучук) — отрезки по длине трассы;
- синтетический утеплитель;
- шланг-гофра с внутренней пластиковой спиралью для дренажа или пропиленовая труба по длине трассы плюс 80 см;
- L-образные кронштейны (2 шт.) для фиксации наружного блока с допустимым пределом нагрузки в 5 раз больше массы устройства;
- крепежные элементы — болты, дюбеля и анкеры, подобранные по типу кронштейнов для внутреннего модуля.
Важно! Для скрытия трассы будет нужен короб из пластика 60×80 см
Прокладка коммуникаций сплит-системы
Разрежьте медные трубки, оставляя запас на изгибы около метра. Для выгибания трубок используйте специальные инструменты, чтобы избежать образования вмятин, морщин и растрескивания металла. На подготовленные трубки наденьте теплоизоляцию – пенополиуретановые шланги.
На утепленные трубы наденьте резьбовые фланцы так, чтобы резьба располагалась у конца трубки. На следующем этапе проведите развальцовку трубок. Делайте развальцовку очень аккуратно, чтобы на трубках не появились канавки и трещины. Гайка при этом должна легко надеваться на вальцовку, а затяжку лучше выполнять динамометрическим ключом, чтобы исключить выдавливание развальцованных соединений из гайки.
Поочередно прикрепите трубопроводы к соответствующим штуцерам, их сложно перепутать из-за разных диаметров. На штуцерах закрутите фланцы, чтобы контакт был плотным, но не пережатым, иначе вы можете повредить трубку. В заключение к патрубку стока подсоедините отрезок пластиковой трубки с армированным корпусом. Фиксацию выполните куском термоусаживаемой трубки или резьбовым фланцем, если он имеется в комплекте. Дренажную трубку как можно дальше отведите от несущей стены.
После этих операций заведите трубы в отверстие, выровняйте, с наружной стороны зафиксируйте плотно к стене хомутами. Рядом прикрепите кабель проводки, подключите трубопровод к внешнему блоку кондиционера. Отверстие закройте монтажной пеной или силиконом. Все наружные соединения проверьте на герметичность с помощью велосипедного насоса и мыльного раствора. Если где-то пропускает воздух, резьбу затяните плотнее.
Как выполнить вакуумирование системы
Вакуумирование системы позволит удалить мельчайшие частички пыли и влагу. Выполняется этот процесс после герметизации резьбовых соединений, иначе не получится полностью выкачать воздух. Для этого вакуумный насос подсоединяют к системе и в течение часа откачивают воздух.
Заполнение хладагентом и тестирование установленного кондиционера
Закачайте в систему хладагент из баллона. Для этого к баллону подключите переходник и манометр, заполните резервуар, строго следя за давлением. После завершения процесса включите на кондиционере автомат-разъединитель, сплит-система самостоятельно выйдет в тестовый режим. Если все функционирует без сбоев, равномерно поступает холодный воздух, закрывайте отверстие в стене и убирайте последствия монтажа.
Что потребуется для самостоятельного монтажа
Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.
При монтаже важно соблюдать горизонтальность установки блоков. Для этого нужен хороший строительный уровень
Оборудование
Итак, для установки кондиционера своими руками потребуется следующее оборудование:
- Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
- Дрель для установки крепежа с набором сверл разного диаметра.
- Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
- Развальцовщик для медных труб.

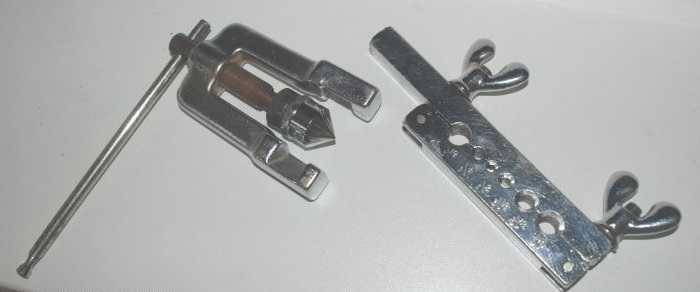

Устройство для развальцовки труб
Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.
Материалы
Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:
Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом.
Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего. Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас
Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность
Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли
Это очень важно.
Медные трубы нужны специальные, с толстой стенкой, бесшовные из мягкой меди
Утеплитель для труб из технического каучука. Есть темно-серого или черного цвета
Цвет на качестве не отражается, поставляется в отрезках по два метра. Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший.
Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см.
Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными.
Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую массу наружного блока
Болты, анкера, дюбеля. Тип, размеры и количество зависят от типа кронштейнов и монтажной пластины для внутреннего блока, а также от типа стен, на которые монтируется кондиционер.
Пластиковый короб 60*80 см — для того чтобы можно было закрыть проложенные коммуникации.
Это все, что необходимо для установки кондиционера своими руками.

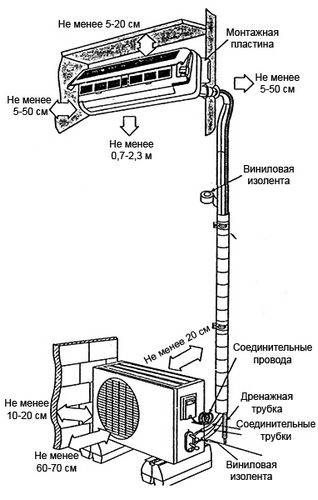

Технические требования к монтажу блоков
Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке
Так, для внутреннего блока необходимо соблюдать следующие параметры:
- расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
- расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
- расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.
Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.
Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.
Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти
Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.
Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.
Для установки внешнего блока требуется соблюдение следующих параметров:
- расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
- соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
- устанавливать на расстоянии не менее 1 метра от газовых труб;
- обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.
Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.
Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома
Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов
Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов
Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).
С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.
При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.
Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.
Соединение блоков
Тут, в общем особых секретов нет. Протянутые через отверстие в стене коммуникации, подключаем к соответствующим разъемам. С подключением кабеля проблем не бывает — к клеммам подключаете провода того же цвета, что к ним уже подведены. В таком случае точно не ошибетесь.
Если перепад высот в установке блоков превышает 5 метров, необходимо сделать петлю для улавливания масла (укладываем таким образом медные трубы), растворенного в фреоне. Если перепад ниже, никаких петель не делаем.
Прокладка трассы между внутренним и наружным блоком сплит системы
Дренаж
Есть два способа отвода дренажа от сплит системы — в канализацию или просто на улицу, за окно. Второй способ у нас более распространен, хотя он и не очень правильный.
Это выход дренажа внутреннего блока (под рукой)
Подключение дренажной трубки тоже несложное. На выход дренажной системы внутреннего блока (трубка с пластиковым наконечником в нижней части блока) легко натягивается гофрированный шланг. Чтобы он держался надежно, затянуть соединение можно хомутом.
Так же дело обстоит с дренажом из наружного блока. Выход его в нижней части. Часто оставляют все как есть, и вода капает просто вниз, но лучше, наверное, тоже надеть дренажный шланг и отвести влагу от стен.
Дренаж наружного блока
Если используется не шланг, а полимерная труба, необходимо будет подобрать переходник, который позволит соединить выход кондиционера и трубку. Смотреть придется на месте, потому что ситуации бывают разные.
При прокладке дренажной трубки лучше избегать резких поворотов и уж точно нельзя допускать провисаний — в этих местах будет скапливаться конденсат, что совсем нехорошо. Как уже не раз говорили, трубка выкладывается с уклоном. Оптимальный — 3 мм на 1 метр, минимальный — 1 мм на метр. На всем протяжении она фиксируется к стене, как минимум, каждый метр.
Система циркуляции фреона

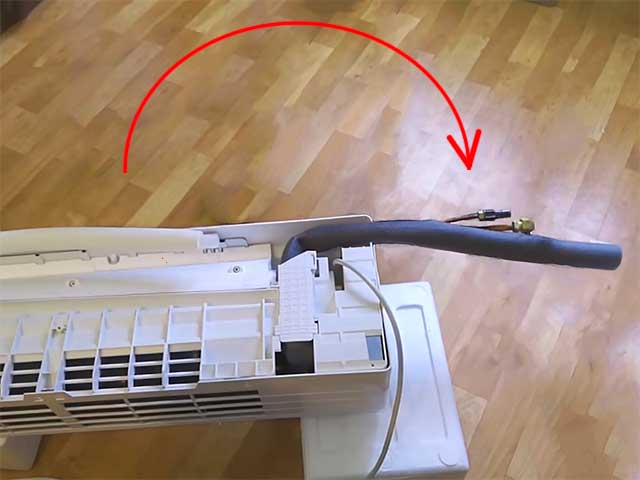

Несколько сложнее с подключением медных трубок. Их аккуратно, не допуская перегибов и заломов выкладывают по стенам. Для гибки лучше использовать трубогиб, но можно обойтись пружинной. В данном случае тоже следует избегать резких поворотов, но для того, чтобы не перегнуть трубки.
Порты на наружном блоке выглядят так. На внутреннем аналогично.
С начала подключаем трубки в внутреннему блоку. На нем с портов скручиваем гайки. По мере ослабления гаек слышится шипение. Это выходит азот. Это нормально — азот закачан, на заводе чтобы внутренности не окислялись. Когда шипение прекращается, вынимаем заглушки, снимаем гайку, надеваем ее на трубку, после чего начинаем вальцевать.
Вальцвание
Сначала снимите заглушки с труб и проверьте край. Он должен быть ровным, круглым, без заусенец. Если при нарезке сечение стало не круглым, воспользуйтесь калибратором. Это небольшое устройство, которое можно найти в лбом магазине. Его вставляют в трубу, прокручивают, выравнивая сечение.
Края трубок на протяжении 5 см тщательно выравнивают, после края развальцовывают для того чтобы можно было соединить с входом/выходом блоков, создав замкнутую систему. Правильность выполнения этой части монтажа очень важна, так как система циркуляции фреона должна быть герметичной. Тогда дозаправка кондиционера понадобится нескоро.
Развальцовка медных труб для установки кондиционера
При развальцовке трубу держите отверстием вниз. Опять-таки чтобы частицы меди не попали внутрь, а высыпались на пол. В держателе ее зажимают так, чтобы торчало 2 мм наружу. Именно так, ни больше, ни меньше. Зажимаем трубку, ставим конус развальцовки, закручиваем, прилагая солидные усилия (трубка толстостенная). Развальцовка закончена, когда конус дальше не идет. Повторяем операцию с другой стороны, потом с другой трубкой.

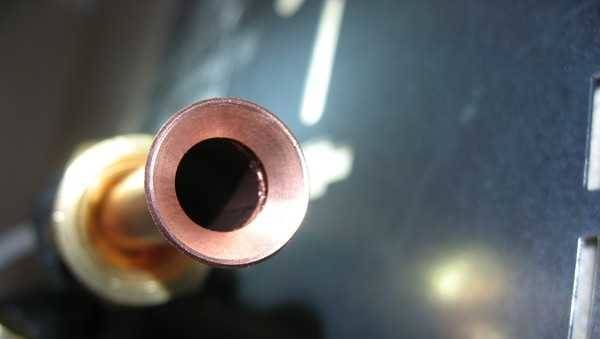

Вот такой должен быть результат
Если раньше вы трубы не вальцевали, лучше потренируйтесь на ненужных кусках. Край должен получаться ровный, с четкой непрерывной каймой.
Соединение с портом
Развальцованный край трубы соединяем с соответствующим выходом, закручиваем гайку. Никаких дополнительных прокладок, герметиков и тому подобного использовать не надо (запрещено). Для того и берут специальные трубки из высококачественной меди, чтобы они обеспечивали герметизацию без дополнительных средств.
Принцип соединения медной трубки с портом кондиционера
Прилагать надо серьезное усилие — порядка 60-70 кг. Только в этом случае медь расплющится, обожмет штуцер, соединение станет практически монолитным и точно герметичным.
Ту же операцию повторяют со всеми четырьмя выходами.
Основные ошибки подключения и их устранение
Ошибки, допущенные в процессе установки кондиционера, влекут за собой множество различных неприятностей. Однако услуги профессиональных монтажников с каждым годом становятся более дорогими и все большее число людей в попытках сэкономить стараются установить кондиционер самостоятельно. Это, как уже отмечалось, довольно сложная и очень ответственная работа, имеющая множество особенностей и требующая учета самых разнообразных нюансов.
Одной из самых распространенных ошибок является укладка трубок с недопустимыми и/или неоднократными перегибами. Из-за этого будет повышаться нагрузка на компрессор, что не самым благоприятным образом отразится на работе системы.
Внешний блок нельзя устанавливать на застекленном балконе. Ранее приводились рекомендации по его монтажу в этом помещении, но они актуальны исключительно для не застекленных балконов
Важно, чтобы сохранялась нормальная циркуляция воздуха, и блок обдувался со всех сторон.
Кондиционер нельзя устанавливать там, где работают любого рода установки, генерирующие высокочастотные электромагнитные колебания. К числу такого оборудования относятся различные сварочные аппараты, станки и пр.
Важно выдерживать максимальную ровность установки блоков
При нарушении этого правила образующийся конденсат будет попросту стекать на пол, что доставит множество неудобств. Как уже отмечалось, кондиционер нельзя устанавливать непосредственно над батареями отопления.
Если эти и любые другие ошибки были допущены и привели к нежелательным последствиям, необходимо предпринять соответствующие меры для устранения нарушений. В случае появления сквозняка от кондиционера обычно достаточно изменить направление потока воздуха путем регулировки заслонок.
При включении системы в режим обогрева на внешнем блоке нередко обнаруживается наледь. Причина такого явления обычно заключается в том, что в системе отсутствует функция автоматической разморозки. Для устранения льда достаточно на некоторое время включить оборудование на охлаждение. Кондиционер нагреется и лед исчезнет.
Наледь на кондиционере
Если кондиционер перестал нормально охлаждать, необходимо проверить фильтры. Они требуют регулярной очистки. Подробные рекомендации по этому поводу обычно приводятся в инструкции.
Если из внутреннего блока начала капать вода, причиной такой проблемы в большинстве случаев является сильное засорение дренажного канала. Также к этому приводят образующиеся ледяные пробки. Устранить подобного рода засоры самостоятельно без наличия нужных навыков невозможно. Рекомендуется в срочном порядке вызвать мастера, который сможет правильно прогреть систему и исправить положение.
Нехарактерные шумы во время работы системы обычно свидетельствуют о нарушении балансировки вентилятора либо сильном износе подшипников. С этой проблемой тоже может справиться исключительно квалифицированный мастер.
Если вы обнаружите, что кондиционер начал сильно перегреваться, следует вызвать мастера для проверки уровня фреона и герметичности системы.
Кондиционер
Таким образом, самостоятельная установка и подключение кондиционера – это вполне осуществимая работа. Но нужно заранее настроиться на то, что данное мероприятие не из легких. Во всем следуйте инструкции и своевременно устраняйте появляющиеся неприятности. Тогда кондиционер будет служить максимально долго, в полной мере выполняя все возлагающиеся на него задачи.
Во всем следуйте инструкции и своевременно устраняйте появляющиеся неприятности, но не забывайте о технике безопасности!
Удачной работы!
Обзор конструкции внешнего блока перед подключением кондиционера: схема и строение
При монтаже кондиционера своими руками нелишним будет ознакомиться с его строением. Это позволит избежать ошибок в процессе работы и лучше освоить технологию.
Конструкция внешнего блока состоит из следующих компонентов:
- вентилятора;
- компрессора;
- конденсатора;
- четырехходового клапана;
- фильтра;
- платы управления;
Чтобы установить кондиционер своими руками нужно ознакомиться с его строением.
- соединений штуцерного типа;
- защитной крышки с быстросъемной конструкцией.
Вентилятор формирует воздушные потоки, которые обдувают конденсатор. В нем фреон подвергается охлаждению, и происходит его конденсация. Воздух, который продувается через этот радиатор, наоборот, нагревается. Основная функция компрессора – сжимание фреона и поддержание его движения внутри холодильного контура.
Существует две разновидности компрессоров:
- спиральные;
- поршневые.
Поршневые компрессоры отличаются более низкой ценой, однако они менее надежны. В отличие от спиральных, они хуже реагируют на воздействие низких температур в холодное время года. При подключении инверторного кондиционера плата управления обычно располагается во внешнем блоке. Если же модель не инверторная, все компоненты электроники помещаются в той части сплит-системы, которая устанавливается внутри помещения. Делается это для того, чтобы защитить плату управления от влажности и температурных перепадов.
Конструкция внешнего блока включает в себя следующие агрегаты: компрессор, клапан, вентилятор.
Четырехходовые клапаны обычно присутствуют в реверсивных типах кондиционеров. Такие сплит-системы работают в двух режимах: «тепло» и «холод». Когда кондиционер настроен на обогрев, этот клапан меняет направление движения хладагента. В результате этого изменяется функционал блоков: внутренний начинает обогревать помещение, а внешний работает на охлаждение. Штуцерные соединения применяются для подключения медных трубок, которые соединяют внутренний и внешний блоки.
Фильтр фреоновой системы предотвращает попадание медной крошки и других частиц в компрессор. В процессе монтажа кондиционера своими руками образуется мелкий мусор. Фильтр задерживает частицы перед входом в компрессор.
На заметку! Если монтаж климатического оборудования выполнен с нарушением технологии, в систему может проникнуть большое количество мусора. В этом случае фильтр не справится с загрязнением.
Быстросъемная крышка предназначена для защиты клеммника, предназначенного для подключения проводов, и штуцерных соединений. В некоторых моделях она обеспечивает частичную защиту, перекрывая только клеммник.
Независимо от того, к какому конструкционному типу принадлежит сплит-система, ее наружный модуль всегда имеет одинаковые рабочие узлы.
