Как установить насосную станцию для подачи воды в частный дом

Правила запуска и настройки оборудования

Перед первым запуском насосного оборудования сначала необходимо подготовить гидроаккумулятор, поскольку от правильно подобранного давления в нем зависит стабильность работы всей системы водоснабжения. Высокий показатель давления в баке будет провоцировать частое включение и выключение агрегата, что не лучшим образом скажется на его долговечности. Если в воздушной камере бака будет заниженное давление, то это приведет к чрезмерному растяжению резиновой груши водой, и она выйдет из строя.

Гидробак подготавливается следующим образом. Прежде, чем накачать воздух в бак, убедитесь, что груша, находящаяся внутри него, пустая. Далее, проверьте автомобильным манометром давление в баке. Как правило, новые баки закачиваются воздухом на заводе. Гидробаки до 25 л должны иметь давление в пределах 1,4-1,7 бар. В емкостях на 50-100 литров давление воздуха должно быть в диапазоне от 1,7 до 1,9 бар.

Совет! Если показания манометра ниже рекомендуемых, то следует закачать воздух в бак, используя автомобильный насос, и отрегулировать его, ссылаясь на показания манометра.

Первый запуск станции

Чтобы правильно произвести первый запуск насосной станции, поэтапно осуществите следующие действия.

1. Выкрутите пробку, закрывающую отверстие для воды, находящуюся на корпусе агрегата. На некоторых аппаратах вместо пробки может находиться вентиль. Его следует открыть.
2. Далее, заполните всасывающую трубу и насос водой. Прекратить лить жидкость следует, когда она начнет вытекать из отверстия для залива.
3. Когда всасывающая труба будет заполнена, закройте отверстие пробкой (перекройте вентиль)
4. Подсоедините станцию к электросети и включите ее.
5. Для удаления оставшегося воздуха из оборудования следует приоткрыть кран в ближайшей к насосу точке водозабора.
6. Дайте поработать агрегату в течение 2-3 мин. За это время из крана должна политься вода. Если этого не произошло, то следует отключить насос и повторно залить воду, после чего произвести запуск насосной станции.

Настройка автоматики

После успешного запуска требуется проверить и настроить работу автоматики. Новое реле давления имеет заводские настройки верхнего и нижнего порога давления, при достижении которых оно включает или выключает насос. Иногда возникает необходимость изменить данные значения, выставив их на нужное давление включения-выключения.

Регулировка автоматики происходит следующим образом.

1. Отключите агрегат и слейте воду из гидроаккумулятора.
2. Снимите крышку с реле давления.
3. Далее, следует запустить насос, чтобы начала набираться вода в гидробак.
4. При отключении аппарата запишите показания манометра — это будет значение верхнего порога отключения.
5. После этого откройте кран в самой отдаленной либо самой верхней точке водозабора. По мере вытекания из него воды, давление в системе начнет снижаться, и реле включит насос. Показания манометра в этот момент будут означать нижний порог включения. Запишите это значение и найдите разницу между верхним и нижним порогом.

В норме, давление включения должно равняться 2,7 бар, а отключения – 1,3 бар. Соответственно, разница давлений при этом составляет 1,4 бар. Если полученная цифра равняется 1,4 бар, то менять ничего не нужно. При заниженном давлении агрегат будет часто включаться, что спровоцирует преждевременный износ его узлов. При завышенном насос будет работать в более щадящем режиме, но при этом будет очевидна разница в напоре: он будет нестабильным.

Совет! Чтобы увеличить разницу давлений, следует затянуть гайку на малой пружине. Для уменьшения разницы гайка отпускается.

Во время проверки работы реле обратите внимание, с каким напором вытекает вода из крана. Если напор слабый, то потребуется настройка давления

В данном случае, давление в системе должно быть выше. Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

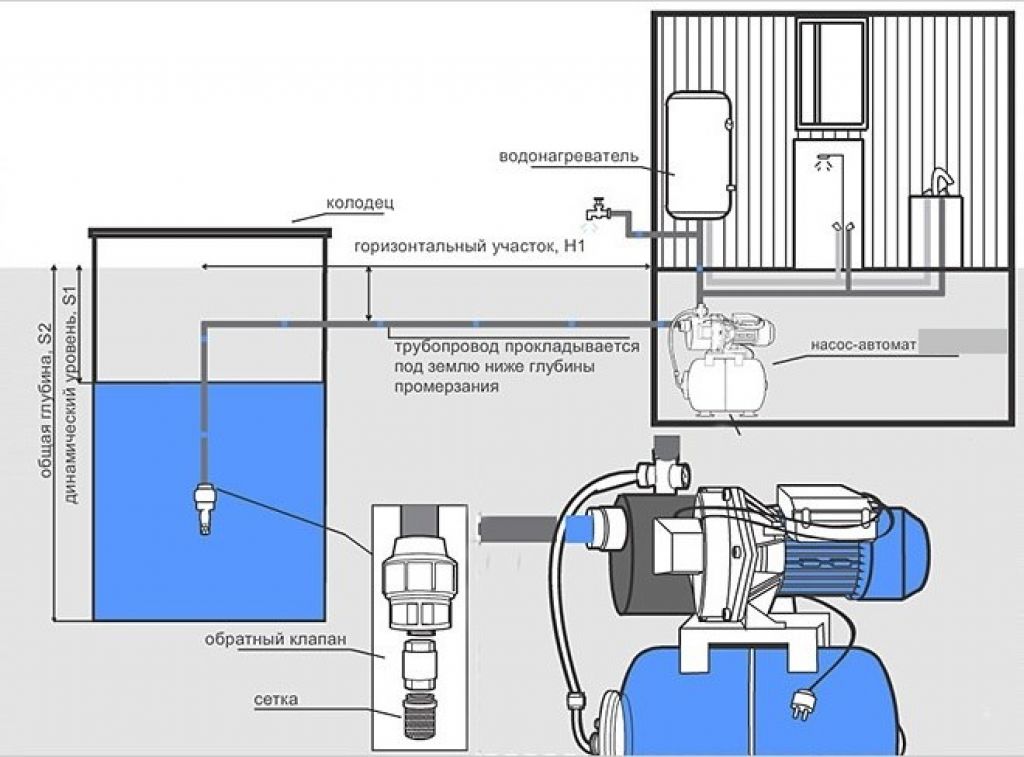

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

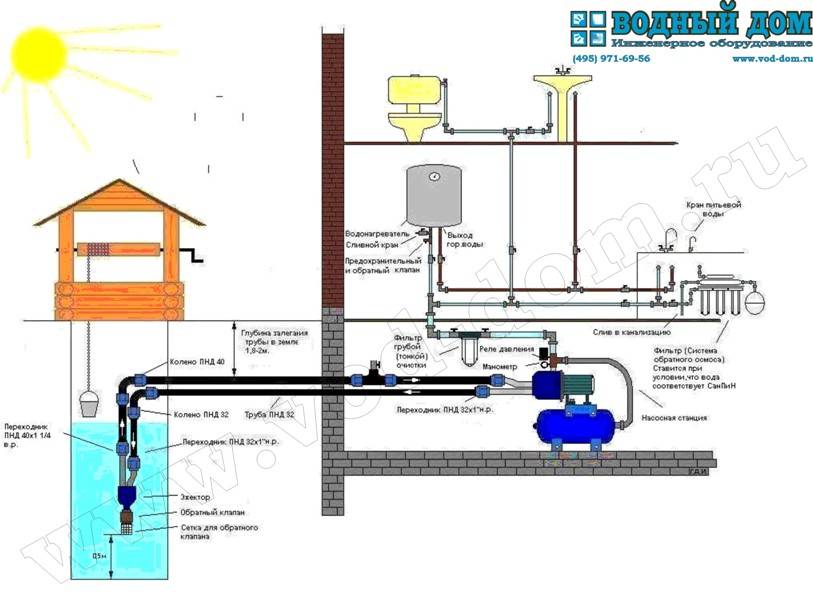

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Выбираем место для установки

Чтобы выбранная станция хорошо справлялась со своими функциями, выбор нужно делать с учетом своих потребностей. В этой связи можно выделить следующие критерии, которые должны быть в первую очередь учтены владельцем:

• Технические характеристики насосной станции;
• Особенности скважины.

Рассматривая технические характеристики, в первую очередь следует выделить производительность агрегата. Оптимальным вариантом является аппарат, способный обеспечить напор воды из скважины, который сможет удовлетворить потребности непосредственно в доме, а также и на придомовых территориях.

Исходя из практического опыта, можно говорить о том, что для нормального проживания на даче или жилом доме, рассчитанном на 4 человек, рекомендуется выбирать устройство средней или малой мощности. В конструкции подобных агрегатов присутствует гидроаккумулятор объемом 20 литров. Такая станция способна обеспечивать подачу воды из скважины в количестве 2-4 куб. метров в час и напор 45-55 метров. Установка с такими характеристиками может в полной мере удовлетворить потребности семьи из четырех человек.

В процессе рассмотрения различных установок следует учитывать и ряд других важных показателей:

• продуктивность;
• размер;
• уровень воды при отключенном насосе;
• уровень воды при работающем насосе;
• разновидность фильтра;
• ширина трубы.

Установите фильтры

Два фильтра для очистки. Самопромывающийся и полипропиленовая нить

Изначально проектирование и подключение насосной станции требует соблюдения требований установленного регламента общей эксплуатации всей конструкции в целом. Для первичной очистки воды требуется наличие определённых очищающих элементов. Распространённым вариантом считается установка фильтров механической очистки на входе водоснабжения перед насосной станцией.

Первый фильтр состоит из пластиковой колбы с сеткой внутри для сбора крупных частиц мусора. Следующий очищающий элемент установлен сразу за первым, состоящий из колбы, внутри которой установлен фильтр полипропиленовая нить. С её помощью происходит окончательная фильтрация (очистка) воды, поступающей в основной водопровод дома.

Обычно оба фильтра используются не только для водоснабжения. Опытные проектировщики параллельно с подачей воды используют фильтра на выходе для накопительной емкости. То есть отфильтрованную воду можно подавать сразу напрямую в дом, или через накопительную ёмкость. Это могут быть водонагреватель, большой резервный накопитель и др.

Как выбрать насосную станцию на дачу

Оборудование с эжектором позволяет поднимать воду с глубины более 10 метров

Во время покупки насосной станции, нужно обращать внимание на технические характеристики выбранной модели и параметры источника, из которого она будет качать воду. Критерии выбора, на которые рекомендуется полагаться при покупке:

• Допустимая глубина забора жидкости. Стоит анализировать не статический, а динамический уровень в колодце.
• Объем емкости гидроаккумулятора. Для семьи из двух человек оптимальный объем – 24 л, из 6 и более человек понадобится емкость вместительностью не менее 100 л.
• Номинальный напор – это условная высота водяного столба, которую способен обеспечить насос.
• Потребляемая мощность. Колеблются показатели потребления в пределах 500 – 2 000 Вт.
• Производительность насосной станции.
• Рабочее напряжение.

Идти в магазин за покупкой рекомендуется уже со знанием всех необходимых параметров, поскольку приобретение слишком мощного или слабого оборудования грозит быстрой изнашиваемостью деталей и выходом его из строя.

Блок управления насосной станцией

Блоки питания представляют собой устройства, состоящие из реле давления, штуцера и манометра. Их ставят на трубопроводы напорного типа.

Манометр нужен, чтобы контролировать текущее давление в системе, а реле обеспечивает управление последней. С его помощью вода подается в напорную емкость с соблюдением заранее заданных параметров.

Поэтому важно при выборе обратить внимание на характеристики реле. Его основными рабочими элементами являются пружины минимального и максимального давления, которые срабатывают, когда эти показатели достигают заданного значения

Блок управления насосной станцией.

Важно и то, как защищен сам блок. Специалисты советуют остановить выбор на изделиях, обладающих защитой от сухого хода, т

е. такие блоки отключаются, когда в систему по каким-то причинам не подается вода либо при сильном нагреве.

Основные компоненты

Насосная станция для частного жилища – отличное решение для автоматизации водоснабжения из любых источников. Кроме покупки оборудования и всех необходимых материалов желательно знать, как происходит монтаж оборудования. Разные характеристики моделей позволяют обеспечивать подачу жидкости в любые точки.

Монтаж устройства с большим баком в скважинеИсточник skvagina.dp.ua

С встроенным эжектором

Имеют большой напор и могут высоко поднимать воду. Не требуется наполнять систему жидкостью. Имеют хорошие показатели производительности, надежные, но шумные, поэтому ставят в подсобном или звукоизолированном помещении. При установке учитывается уровень расположения воды и горизонтальный трубопровод.

С выносным эжектором

Забирают жидкость с большой глубины. Эжектор в воде, к нему крепят шланги. Малошумные, экономичные по потреблению электричества, но имеют небольшую эффективность.

Модель с внешним эжекторомИсточник budmir.com.ua

Погружной насос

Подключение насосной станции гарантирует забор жидкости с разной глубины и на большом отдалении источника. Характеризуется небольшим шумом, не боятся подсоса, протечек. Довольно дорогие модели. Могут использоваться только в чистой воде, желательна установка хорошей системы фильтрации, но требуется ее регулярная чистка. Для обслуживания необходимо поднимать устройство наверх.

Погружной насосИсточник prom.st

Гидроаккумулятор

Для уменьшения разрушительного эффекта монтируется гидроаккумулятор, который имеет мембранный тип. Он защищает устройство от износа, поддерживает давление, дает некоторый запас жидкости, исключает гидроудары. Это сосуд с мембраной – с одной стороны заполняется водой, а с другой находится воздух/азот. Вода накапливается в мембране, насос отключается, воздушная прослойка постоянно поддерживает требуемый напор. При уменьшении объема жидкости падает давление, включается насос. Элемент подбирается с учетом количества жильцов, мощности, точек, числа включений и давления. Если расчет произведен неправильно, насос будет часто включаться и быстро износится. Если воды много, то она будет застаиваться.

Варианты гидроаккумуляторовИсточник moikolodets.ru

Как устроена насосная станция?

накопительный бак или гидроаккумулятор

Главными минусами можно назвать следующие:

Подача воды в систему осуществляется естественным путем, из-за чего сила напора на выходе является недостаточной; Из-за больших размеров агрегата не всегда можно найти подходящее место для его установки; Процесс установки системы сопровождается определенными трудностями; Для накопительного бака важно выделить место на самой станции, а это чревато дополнительными проблемами; В случае выхода из строя датчика уровня воды происходит ее перелив через край бака. Наибольшей надежностью и практичностью обладают установки, оснащенные гидроаккумулятором

Их популярность обусловлена небольшими габаритами и отсутствием сложностей в монтаже. В конструкции системы присутствуют реле, которое выполняет обязанности по регулированию предела давления окружающего воздуха

Наибольшей надежностью и практичностью обладают установки, оснащенные гидроаккумулятором. Их популярность обусловлена небольшими габаритами и отсутствием сложностей в монтаже. В конструкции системы присутствуют реле, которое выполняет обязанности по регулированию предела давления окружающего воздуха.

За счет создания напора воды происходит его сжатие в гидроаккумуляторе. В момент, когда давление достигает требуемого предела, происходит автоматическое отключение насоса, в результате чего в кран поступает вода из бака. В случае снижения уровня повторно включается насос и продолжает работать до тех пор, пока опять не будет обеспечен нужный уровень воды.

Устройство и принцип работы гидроаккумулятора

Основная задача гидроаккумулятора — увеличение ресурса насоса. Этот показатель напрямую зависит от количества включений. Стартовый ток агрегата превышает рабочие показатели, что приводит к разрушительным последствиям. Мембранный аккумулятор как раз помогает их предотвратить.

Он выполняет такие функции:

Устройство гидроаккумулятора.

• защита насоса от износа;
• повышение срока эксплуатации оборудования за счет наличия запаса жидкости в мембранном отсеке;
• обеспечивает постоянное давление в трубопроводе;
• предотвращает разрушительные гидроудары.

Прибор является герметичным сосудом. Поэтому частично выполняет ту же функцию, что и оборудование с накопительным баком.

При выборе гидроаккумулятора предварительно проводятся расчеты, чтобы определить количество точек воды и требуемые уровни мощности и давления в системе. Кроме того, нужно знать количество проживающих людей и общий объем потребления воды.

Этап установки и подключения

Подготовка траншеи под водопровод

Начинают монтаж насосного водяного оборудования с устройства трубопровода. Для наружной линии стоит выкопать траншеи по заранее начерченному плану. Глубина канала — ниже уровня промерзания грунта. Если сделать это невозможно ввиду особенностей рельефа или высокого уровня подземных вод, предусматривают качественное утепление магистрали. Лучше использовать полистироловые скорлупы.

На вводе трубопровода в дом в фундаменте делают техническое отверстие при помощи коронки перфоратора. Зазор усиливают стальной гильзой. Все просветы тщательно герметизируют и утепляют. Именно ввод магистрали в дом может стать тем мостиком холода, который приведет в будущем к замерзанию воды в системе.

Внутреннюю разводку линии делают последовательным или коллекторным способом. Первый вариант подразумевает ответвление трубы к каждому сантехническому прибору от основной линии. Расход материалов здесь минимален. Но и давление в водопроводе будет нестабильным при одновременном открытии двух и более кранов. Коллекторная разводка обеспечивает хороший напор независимо от количества работающих сантехнических точек, но приводит к перерасходу материалов.

Засыпку наружного водопровода выполняют без трамбовки грунта. Его просто подсыпают по мере проседания.

Погружное оборудование

Схема установки погружного насоса

Схема подключения насосной станции к скважине для частного дома с глубинным насосом относительно проста. Если используется скважинный адаптер, работы выполняют так:

К выходному патрубку глубинного насоса фиксируют водоподъемный шланг. Делают это при помощи штуцера. Длина шланга должна соответствовать высоте обсадной колонны от точки размещения насоса к внутренней части скважинного адаптера.
Параллельно растягивают на земле питающий кабель и страховочный трос. Чтобы избежать их спутывания в обсадной колонне, все три элемента стягивают строительными хомутами с шагом 1 м

Важно избегать натяжения или провисания хотя бы одного из них.
В обсадной трубе ниже уровня промерзания грунта делают техническое отверстие под вывод адаптера.
К задней части переходника фиксируют водоподающий шланг, идущий от насоса. Агрегат аккуратно опускают в шахту источника и при помощи специального ключа вставляют элемент адаптера в сделанное отверстие.
Снаружи его сцепляют со второй частью и хорошо затягивают.
На этом этапе выполняют монтаж насосной станции (гидроаккумулятора, манометра, реле давления)

Бак нужно надежно зафиксировать, притянув к основанию анкерными болтами.
К входному патрубку гидроаккумулятора подключают трубу, которая тянется от наружной части скважинного адаптера. Перед вводом в бак монтируют обратный клапан. Он предотвратит отток воды из накопителя.
От выходного патрубка бака тянут водопроводную линию, установив в метре от резервуара еще один обратный клапан. Соединять все стыки нужно с использованием герметика.

Если выполняется подключение насосной станции через оголовок, водоподающий шланг выводится через верхнюю его часть, а страховочный трос крепится к карабину на внутренней его стороне.

Поверхностный насос

Схема подключения поверхностного насоса

Последовательность подключения насосной станции с поверхностным насосом выглядит так:

• Агрегат и гидроаккумулятор ставят близко друг к другу.
• К входному патрубку насоса подключают водозаборный шланг. На его конец надевают грубый фильтр.
• Трубу опускают на нужный уровень шахты.
• Гидроаккумулятор и насос соединяются между собой отрезком трубы, оснащенным обратным клапаном.
• Следующий пункт поэтапного подсоединения насосного оборудования – устройство основной линии водопровода.

Включение станции

При первичном запуске оборудования нужно отрегулировать рабочие давления гидроаккумулятора. Для нижнего параметра оптимальным является показатель в 1,5 атм. Для верхней границы — 3-3,5 атм. При таких параметрах насос полноценно подключается и выключается, обеспечивая нормальную работу системы.

Давление регулируют при помощи манометра и реле. Ручки подкручивают по ходу стрелок, указанных напротив них.

Если после регулировки давления насосная станция работает без сбоев, протечек в местах соединений нет, значит можно проводить засыпку траншеи наружного водопровода.

Подготовительный этап

Прежде чем заняться устройством насосной станции, нужно провести несколько предварительных этапов работ.

Выбор типа оборудования

Подключение поверхностного эжекторного насоса

Для скважин на песок глубиной до 20 метров можно брать поверхностный насос. Он способен поднимать воду с уровня до 9 метров. Увеличить производительность агрегата можно выносным эжектором. В этом случае вода будет забираться с глубины до 18-20 метров, но при меньшей мощности оборудования.

Для глубоких скважин стоит купить погружной насос. Лучше всего глубинный. Устройство имеет вид колбы, которую размещают в обсадной колонне в метре от дна. Отличными характеристиками пользуется датский насос Грундфос, цена которого варьируется в зависимости от глубины погружения.

В остальном оборудование подбирают по таким техническим параметрам:

• мощность;
• производительность;
• напор;
• стоимость.

Выбор труб

Водопроводные полиэтиленовые трубы

Для устройства водопровода нужно закупить трубы на внешнюю и внутреннюю магистраль. Наружную линию лучше прокладывать при помощи ПНД изделий. Они не боятся температурных перепадов, статического и динамического давления грунтов. Имеют гладкую внутреннюю поверхность, что обеспечивает нормальный ток воды.

Внутри дома лучше укладывать полипропиленовые трубы. Их монтаж выполняют методом пайки. В результате оплавленный полимер формирует идеально герметичное соединение.

Выбор места размещения

Расположение насосного оборудования в скважинном кессоне

Подключение водяной станции к скважине лучше делать максимально близко к гидротехническому сооружению. Есть несколько основных мест, в которых можно установить оборудование:

Подвал частного коттеджа. Здесь всегда сухо, умеренно тепло. Не придется тратиться на устройство технического помещения и его утепление

Но важно помнить, что работающая насосная станция издает очень громкие шумы, что может вызывать дискомфорт жильцов дома. Потребуется звукоизолировать подвал, чтобы устанавливать в нем нагнетательное оборудование.
Кессон

Это специальная защитная камера, устроенная у самого оголовка скважины. Кессон удобен тем, что полностью изолирует всех жильцов дома от шумов, защищает оборудование от атмосферных осадков, холода, вандалов. При устройстве камеры можно не бояться, что влага будет оказывать негативное действие на стенки подвала, даже если речь идет о конденсате.

Существует несколько важных принципов, которых следует придерживаться при выборе места под установку насосной станции:

Монтировать оборудование желательно максимально близко к источнику.
Доступ к технике должен быть свободным круглый год.
Важно обеспечить хорошую вентиляцию помещения.

Варианты подключения станции

Подключение насоса через скважинный адаптер

Подключать насосную станцию к трубопроводу можно двумя способами:

• Через скважинный адаптер. Это устройство, которое является своеобразным переходником между водозаборной трубой в шахте источника и тубами водопровода снаружи. Благодаря скважинному адаптеру удается сделать вывод магистрали из гидротехнического сооружения сразу ниже точки промерзания грунта и при этом сэкономить на устройстве кессона.
• Через оголовок. В этом случае придется позаботиться о качественном утеплении верхней части источника. Иначе в минусовые температуры здесь будет образовываться наледь. Система перестанет работать или порвет в одном из мест.

Назначение насосных станций

Предназначается такая станция для функционирования системы водоснабжения домовладения, дачи, коттеджа и поддержания в ней требуемой величины давления. За счет ее эксплуатации можно обустроить разветвленную сеть подачи воды, создавая условия для подключения к ней бытовой техники – стиральной и посудомоечной машин, душевой кабинки, бойлера и т.д.

Согласно схеме установки насосной станции, в ней имеется насос, гидробак, фильтры, автоматика и трубопроводная конструкция. Источником живительной влаги при этом является колодец или скважина. В некоторых случаях водозабор может осуществляться из открытых водоемов или иных резервуаров.

Когда установка насосной станции на даче нужна для подачи воды из пруда, озера или реки, ее можно использовать исключительно для полива участка или иных хознужд. Пробы жидкости, подаваемой из скважин и колодцев, нужно сдавать в лабораторию для проведения анализов – их результаты покажут, можно ли ею пользоваться в качестве питьевой.

Обычно глубина скважины на приусадебной территории составляет примерно 20 метров – это оптимальный параметр для размещения автоматического оборудования. Такое расстояние позволяет подавать жидкость к точкам водоразбора без применения дополнительных устройств.

Насосные установки водоснабжения функционируют циклами, состоящими из двух этапов. Вода при включении агрегата поднимается из источника, наполняет систему и гидроаккумулятор. Это происходит до того момента, пока давление не достигнет верхнего предела, после чего специальное реле отключает насос, и подача жидкости прекращается.

При открытии кранов или при работе бытовой техники, потребляющей воду, ее поступление осуществляется из накопительного бака. Жидкость из него расходуется до момента, пока не достигнет нижней отметки. Далее насос вновь включается в работу и начинает закачивать воду в гидробак.

Преимущества установки водяного насоса в частном доме бесспорны:

• обеспечивается автономное водоснабжение;
• повышается эффективность функционирования водоснабжающей системы;
• оборудование и трубопровод эксплуатируются в более безопасных условиях;
• имеется возможность создавать запас воды и в случае отсутствия электроснабжения осуществлять ее подачу;
• в системе поддерживается постоянная величина давления и стабильный напор жидкости;
• увеличивается продолжительность службы различных бытовых приборов, подключенных к конструкции водоснабжения;
• снижаются расходы на электропотребление.

Кроме этого, такая станция обладает компактными параметрами,  относительно небольшим весом, ее несложно смонтировать.

Полиэтиленовые трубы – альтернатива стальным

Основные преимущества полиэтиленовых труб (ПЭ) – дешевизна, легкость, отсутствие коррозии, простота монтажа и внушительный срок службы (производители гарантируют 50лет). При этом, монтажные работы можно проводить и в зимнее время – трубы не лопаются при замерзании воды. ПЭ трубы, предназначенные для питьевой воды, имеют голубую маркировку с надписью «питьевая». Следует отметить, что выпускается два вида труб, с маркировкой «С» и «Т» (средние и тяжелые, рассчитанные, соответственно, на рабочее давление 5 и 10 атм).Современные изделия из более эффективных, легких и простых в монтаже и эксплуатации материалов сейчас практически вытеснили с рынков более привычные и старые стальные трубы и соединительные элементы.

На видеоролике наглядно показано, каким образом осуществляется монтаж пластиковых труб и фитингов.

Технология монтажа насосной установки

После того как выбрано место для установки, приступают к монтажным работам, которые проводятся в несколько этапов.

Проведение подготовительных работ

Для перекачивающего агрегата понадобится прочное основание, которое может быть изготовлено из дерева, кирпича или бетона.

Поверхность, на которую устанавливают оборудование, должна быть ровной. Насос в процессе работы вибрирует, что негативно влияет на основание, может привести к появлению течи. Для этого делается обвязка и армирование, а чтобы уменьшить вибрацию, рекомендуется прямо под опоры уложить резиновые прокладки.

Сборка водозаборного узла

Возможны следующие варианты:

1. Стандартная схема подключения, когда речь идет о станции с насосом поверхностного типа, при условии встроенного эжектора. В таком случае узел — это обратный клапан, на котором установлен сетчатый фильтр. К системе они подключаются через муфту.
2. Установка, оснащенная внешним эжектором. В данном случае на эжектор устанавливают обратный клапан, оснащенный сетчатым фильтром, а сверху подключают 2 трубы.
3. Погружной насос, в конструкцию которого включен фильтр грубой очистки. Здесь тоже используется обратный клапан, но есть свои особенности. Поскольку прибор много весит, нужно закрепить его на прочном тросе, а узел опускают так, чтобы его от дна источника отделяло не менее 0,5 м.

Монтаж поверхностных элементов станции

Существуют разные схемы установки такого оборудования. Выбор осуществляется в зависимости от того, какого типа агрегат используется для перекачки воды. Но основное правило гласит, что любой прибор может включаться в схему только в том случае, если установлен через краны шарового типа и обратные клапаны. В таком случае отдельные узлы и детали системы можно менять или ремонтировать, обходясь без слива всей воды.

Схема установки.

Хотя теоретически такую возможность тоже нужно предусмотреть. С этой целью должен быть с помощью тройника сделан отвод, к которому подключен сливной кран.

Кроме того, нельзя забывать об очистке воды. На подающем трубопроводе обязательно монтируют фильтр грубой очистки. А на напорной линии, которая идет к потребителю, — фильтр тонкой очистки.

Первый запуск станции

Поскольку мощность электрического двигателя велика, рекомендуется обеспечить для этого оборудования отдельное электропитание. Необходимы устройство заземления и установка стабилизатора напряжения.

Перед запуском нужно проверить давление в воздушной камере гидроаккумулятора. Значение во многом зависит от емкости гидробака. Например, если она составляет 20-30 л, то давление — 1,4-1,7 бар. Если объем гидробака превышает 50 л, соответствующий показатель давления должен быть на уровне 1,7-1,9 бар.

Важный момент — перед тем как впервые запустить станцию, производится заполнение рабочей части системы водой. Тут есть 2 варианта:

1. Выкрутить из заливного отверстия заглушку
2. Если трубопровод предусматривает наличие воронки, то удобнее использовать ее.

Заливку воды осуществляют до тех пор, пока она не станет выливаться.

Сам запуск осуществляется в такой последовательности:

1. Подсоединить насос к электросети.
2. Слегка приоткрыть на заливной воронке вентиль, чтобы вышли остатки воздуха.
3. Включить агрегат.
4. При необходимости — выполнить дополнительные настройки реле давления и гидроаккумулятора.

Через 2-3 минуты после запуска должна потечь вода из выходного отверстия. Если этого не произошло, нужно выключить установку, долить жидкости и снова запустить.
