Устройство смесителей однорычажного типа

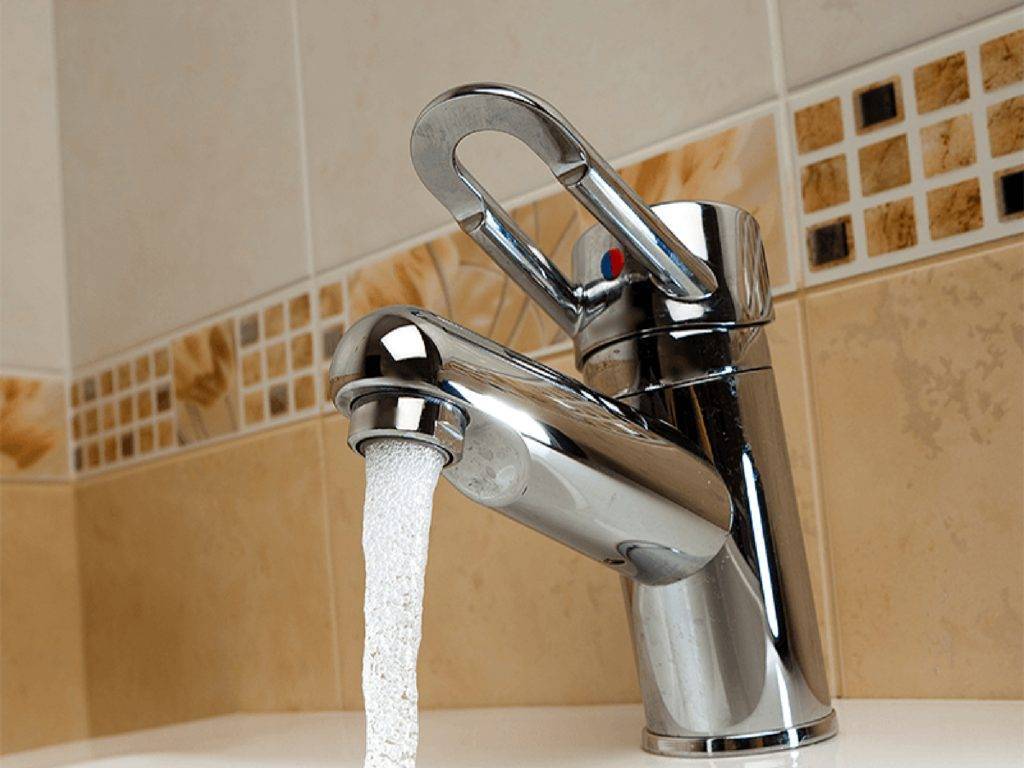

В современных кухнях основным видом кранов являются одноручные типы, которые практически вытеснили неудобные двухвентильные конструкции и практичнее сенсорных приборов.
Устройство однорычажного смесителя для кухни не отличается сложностью, главными узлами является корпус (имеет отлив, посадочные места для установки в мойку и подводки воды) и встраиваемый блок регулировки.

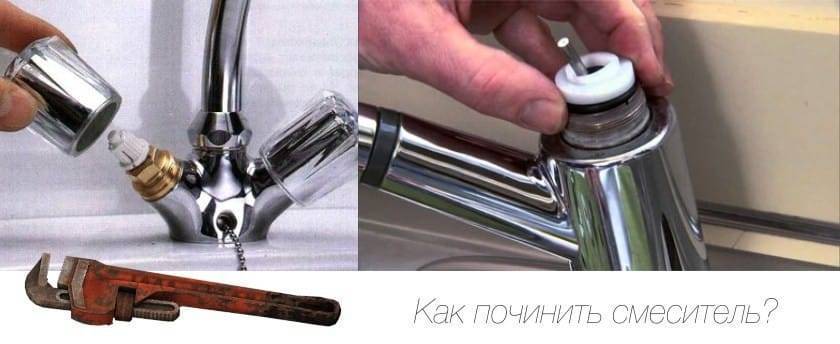

При выходе из строя ремонт однорычажного смесителя в большинстве ситуаций состоит в простой смене унифицированного блока переключения или его деталей.
Виды регулирующих узлов
Производитель поставляет на рынок однорычажные модели для смешивания жидкости только с двумя типами блоков управления: шаровыми и пластинчатыми керамическими картриджами.
Можно отметить, что керамические картриджи в силу своих высоких технических характеристик и эксплуатационных качеств практически вытеснили с рынка шаровые модели.
Качественный блок из керамики может регулировать водную подачу до 10 лет без потери эксплуатационных свойств, бюджетные китайские поделки могут выйти из строя на следующий день и намного чаще нуждаются в замене.

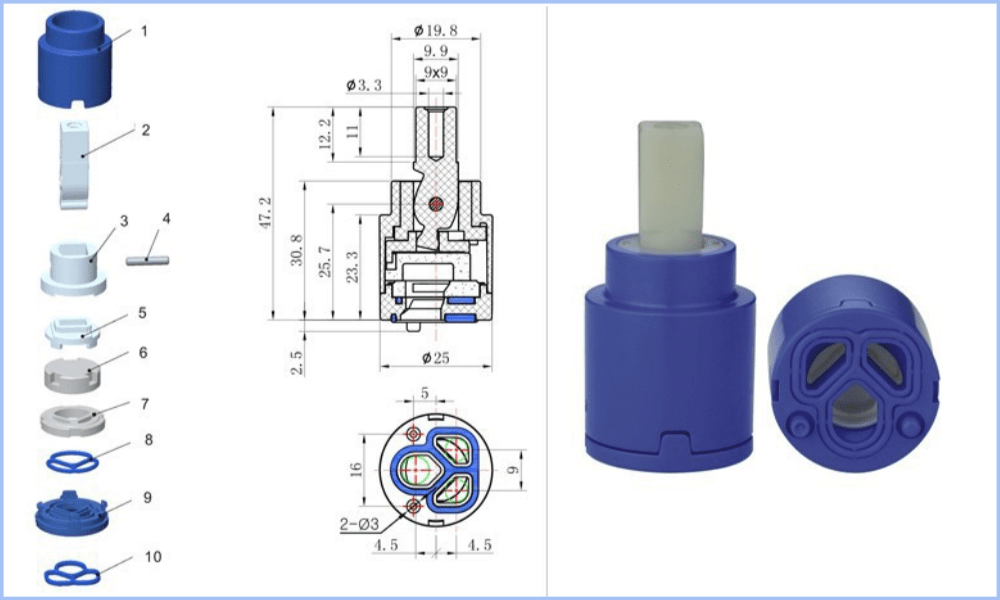

Внешний вид элементов конструкции керамических картриджей
Керамические картриджи
Керамический картридж представляет собой сборное соединение из деталей, установленных в пластмассовый цилиндрический корпус, вверху которого установлен рычаг, на который крепится поворотная ручка. В его нижней части расположены три отверстия: в два из них поступает вода, а из третьего смешанная жидкость направляется в отлив и вытекает наружу.
Главными узлами картриджа являются две керамические пластины с прорезями, плотно прилегающие друг к другу. При вращении одной из них вокруг своей оси входные отверстия, через которое поступает холодная и горячая вода, перекрываются в разной степени – таким образом, осуществляется регулировка температурного режима.

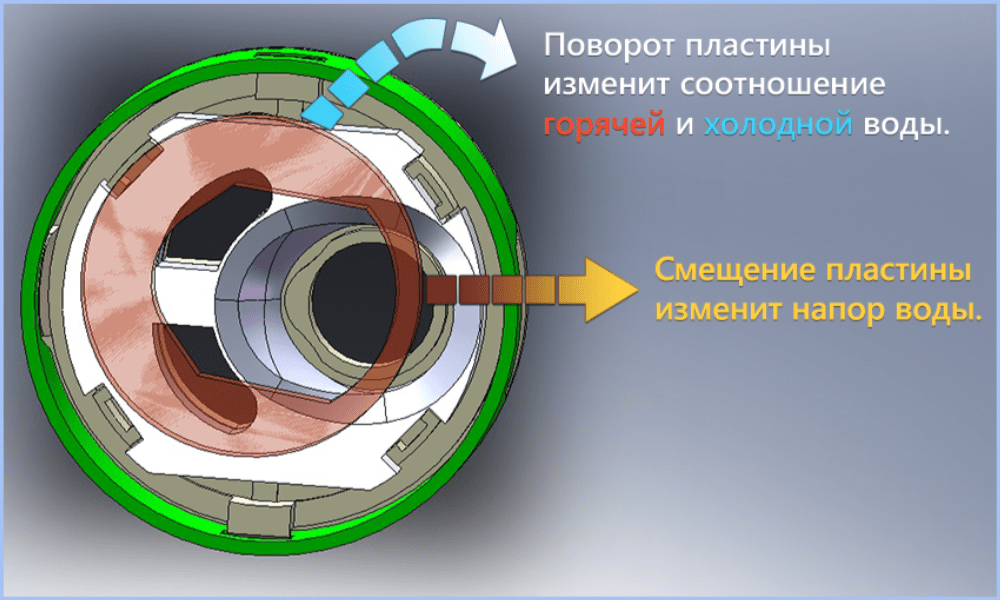

Если подвижная пластина смещается вдоль своей оси, происходит одновременное перекрытие обоих входных отверстий – так регулируется напор.
Основным преимуществом оснащения кухонного смесителя картриджем является простота его замены и высокая ремонтопригодность – его цилиндрический корпус легко разбирается.
Принцип работы керамического блока
Шаровые
Шаровые узлы управления состоят из одной главной детали – металлического шара с тремя отверстиями для воды и штоком для установки поворотной ручки. При работе шар поворачивается в сферическом корпусном седле, имеющем три отверстия: два для входа воды и третье для излива смешанной жидкости.
Регулировка температурного режима и напора происходит аналогично перемещению ручки в керамических моделях, для герметизации в область входных отверстий вставляются подпружиненные резиновые кольца.
Преимуществом одноруких шаровых вентилей является простота конструкции, большой срок службы и отличная ремонтопригодность — сам металлический шар теоретически не может выйти из строя, поэтому ремонт смесительного прибора заключается только в установке новых прокладок.

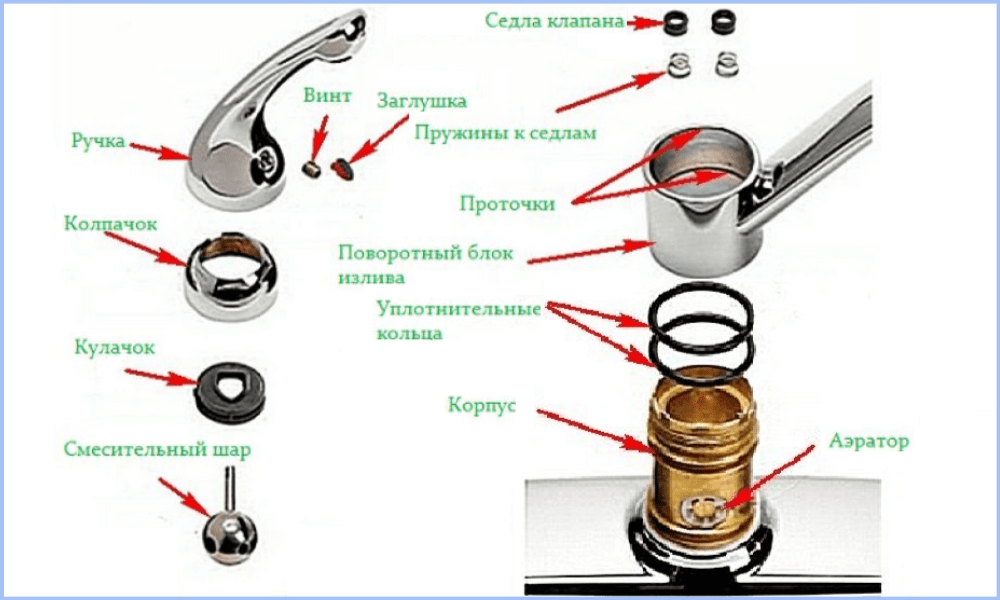

Особенности устройства шаровых узлов
Риски при покупке и эксплуатации
Чтобы избежать рисков при покупке и эксплуатации, лучше приобретать санитарную технику от хорошо зарекомендовавших себя на рынке производителей — это гарантирует, что она прослужит долгое время без поломок и неисправностей.
Обычно блок управления при покупке уже установлен в сантехнический прибор, а учитывая, что все их модели унифицированы, правильным решением станет приобретение точно такого прибора сразу. Это позволит при поломке старого узла сразу заменить его новым, а при повторении ситуации собрать из двух неисправных приборов работающий с дальнейшим использованием отремонтированного.
При эксплуатации кухонного крана в большинстве случаев подводка воды производится при помощи гибких армированных шлангов, которые не всегда отличаются высоким качеством. Избежать затопления помещений в случае повреждения водопроводных шлангов можно установкой на выходе труб клапана Аквастоп.
При этом следует учитывать, что принцип действия клапана заключается в перекрытии водного потока при высоком давлении, то есть он эффективен, если водный шланг отвалится от смесительного корпуса или трубы. В других ситуациях при течи квартира может быть успешно затоплена при наличии защиты Аквастоп.

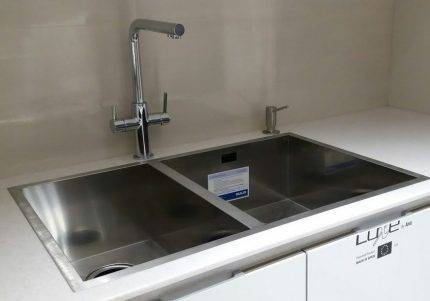

Отверстие для смесителя в мойке из нержавеющей стали
Схема примерных размеров кухонной мойки.
Существует несколько проверенных способов, как просверлить ровное отверстие в нержавейке. Сразу стоит отметить, что нельзя проделывать выход под смеситель в уже установленной сантехнике, так как из-за опоры на столешницу есть вероятность, что сантехника треснет. Перед проведением работ мойку нужно перевернуть верх дном, чтобы все ее края опирались на поверхность стола, и лишь затем приступать к работам.
Если есть возможность приобрести или взять в аренду специальный резак для проделывания отверстий, провести работы не составит труда. Прежде всего нужно сделать начальное отверстие с помощью дрели и сверла 10 мм. Далее вставляется винт резака и с помощью 2-х ключей затягивается, такие образом получается, что металл сдавливается с 2-х сторон и продавливается методом пресса. Диаметр может быть разным в зависимости от типа использованного резака. Если нет возможности приобрести специальное приспособление, можно прибегнуть к другим методам.
Итак, для того чтобы сделать выход для коммуникаций нужного диаметра в мойке из нержавейки без применения специальных средств, понадобятся следующие инструменты и материалы:
Схема устройства смесителя для кухни.
- маркер;
- монтажный скотч;
- молоток;
- круглый напильник;
- кернер.
Чтобы диаметр соответствовал норме, в первую очередь необходимо сделать из монтажного скотча круг нужного размера и формы. Вырезанный круг необходимо прикрепить на выбранное место под смеситель и обвести маркером, чтобы в дальнейшем выпилить ровное отверстие. Кроме того, нужно отметить центр, чтобы проделать начальное отверстие кернером. Острие кернера нужно направить в центр круга из монтажной ленты и легкими постукиваниями пробить начальное отверстие. Если есть дрель, можно просверлить ею. Далее начальное отверстие необходимо расширить круглым напильником до отмеченных ранее границ.
Просто просверлить выход под смеситель в мойке из нержавейки недостаточно, так как края могут получиться кривыми, и выровнять их потом будет очень проблематично. После того как получится выход под смеситель нужного диаметра, требуется тщательно зашкурить края спила, потом можно приступать к установке. Чтобы не допустить в дальнейшем окисления металла, края свежего спила нужно обработать герметиком. После его застывания можно приступать к установке раковины.
Замена смесителя
Замена смесителя — одна из услуг, которую оказывает наша компания для жителей Москвы. Наши квалифицированные мастера-сантехники произведут демонтаж, установку и подключение различных видов смесителей.
Считается, что монтаж крана или его замена — дело, с которым справится любой хозяин. При установке смесителя в ванной или на кухне следует грамотно произвести сборку с учётом модели, надёжно зафиксировать кран, правильно подключить к водопроводным трубам, чтобы при дальнейшей эксплуатации не было проблем. Поэтому лучше всего, если монтажные работы проведут профессионалы-сантехники.
Почему сотрудничать с нами выгодно
- Наши мастера-сантехники произведут ремонт, замену, монтаж практически любых смесителей в ванной, на кухне. Услугу оказываем для жителей Москвы, по требованию клиентов и Московской области.
- Предоставляем консультации по выбору модели
- Точное соответствие срокам, срочный выезд сантехника
- Выгодные цены, действует система скидок
- Гарантия (по требованию заказчика выдаем документ) 1 год
Виды работ при замене смесителя
Замена смесителя в ванной или на кухне — оптимальный вариант, если старый вышел из строя, дал течь и ремонт его невозможен. Мы выполняем следующие виды работ:
- Демонтаж старого смесителя
- Подготавливаем место под установку нового смесителя
- Производим монтаж смесителей в ванной, на кухне, душевой кабине
- Меняем прокладки
- Проводим тестирование системы на работоспособность
С какими смесителями мы работаем?
Смеситель – сантехнический прибор, с помощью которого происходит регулировка потока воды. Он отвечает за смешивание холодной и горячей воды, в результате чего пользователь получает воду требуемой температуры.
Мы произведем замену и установку следующих видов смесителей:
- двухрукояточных (раздельные краны): отличаются простотой конструкции и наденжностью
- однорычажных: позволяют одновременно регулировать интенсивность водного потока и его температуру
- электронных: оснащены оптическими или электронными датчиками. Позволяют автоматически открывать воду, поддерживать заданную температуру, в случае наличия подсветки обеспечивают декоративную функцию.
- под фильтр (имеют двойной излив): оснащены специальным вентилем для фильтрованной воды.
Также монтируем вентильные, однорычажные, керамические, шаровые, настенные смесители. По желанию клиента наши специалисты произведут установку смесителя на раковину, стену, бортик, подиум, стойку, полочку. В этом случае монтаж более сложен, поэтому потребует дополнительных материалов.
Стоимость установки и замены смесителя
Цена замены смесителя зависит от сложности проводимых работ: требуется ли демонтаж, необходимы ли подготовительные работы, а также от модели смесителя. Ниже приводим ориентировочные цены:
| Установка смесителя (цена не включает подготовительные работы) | |
| Для раковины (обычный) | от 450 руб. |
| Для раковины (при наличии гидрозатвора) | от 750 руб. |
| Для биде | 400 руб. |
| Однорычажный | от 750 — 1450 руб. |
| Для ванной (с душевой лейкой и штангой) | от 750 – 2000 руб. |
| Для ванной (обычный с крепежом на стену) | от 750 – 1500 руб. |
| С терморегулятором | 1990 руб./шт. |
| С сифоном (комплект) | 1500 руб. |
| Электронного | 2690 руб./шт. |
| Установка смесителя (цена дополнительных услуг) | |
| Замена уплотнительной прокладки в канализационной трубе | 150 руб./шт |
| Замена кранбукса | 320 руб./шт |
| Нарезка резьбы | от 95-170 руб. |
| Установка душевого шланга | 100 руб. |
| Монтаж шарового крана | 200-450 руб. |
| Демонтаж старого/современного смесителя | 250 руб./шт |
| Сверление отверстия в мойке | 150 руб./шт |
Окончательная стоимость оговаривается с каждым клиентом отдельно, все зависит от объема выполняемых работ, требований заказчика.
Установка смесителя — этапы
Набор требуемых инструментов: разводной ключ, прокладки (обычно входят в комплект), гаечные ключи, шланги для воды
Перед установкой важно прочитать инструкцию, начертить схему
Подключение возможно производить 2 способами: с использованием гибких шлангов в металлической оплетке, с помощью трубок (латунных или медных).
Действия по монтажу смесителя зависят от того, где планируется его установить (в ванной, на кухне), а также от его типа.
Например, при монтаже однорычажного смесителя следует закрутить шпильку, на которую надевают полушабу, и закрепить все гайкой. Только после этого подсоединяют сам смеситель.
Двухвентильные смесители снабжены трубками (накидывают гайки, наматывают уплотнитель, соединяют с водопроводом, затягивают гайки) или тройник (крепление к трубам с помощью).
Профилактика поломок однорычажных моделей
Поскольку замена крана обходится достаточно дорого, нужно подумать о несложных профилактических мероприятиях, которые смогут продлить рабочий период этой важной детали. К ним относятся:
К ним относятся:
- регулярный осмотр смесителей для выявления малейших признаков протекания;
- установка фильтрующего оборудования для повышения качества воды;
- устранение повышенной влажности в местах размещения сантехники.
Перед самостоятельным монтажом или демонтажем, а уж тем более перед проведением ремонта необходимо тщательно изучить устройство смесителя и инструкцию и строго соблюдать указания. Все соединительные узлы нужно герметизировать специальными составами или фум-лентой, чтобы избежать протечек.
На состояние крана положительно влияет аэратор, смешивающий воду с воздухом. Если в модели не предусмотрено встроенное устройство, его можно купить отдельно и установить на смеситель
Важно также ответственно подойти к выбору моделей для ванной или кухни. При покупке крана лучше избегать силуминовых изделий, сделанных из сплава алюминия с кремнием
Хотя такие модели стоят недорого, они быстро выходят из строя.
Лучше отдать предпочтение моделям из латуни, меди или хромированной стали, произведенным хорошо зарекомендовавшими себя брендами.
Установка нового прибора
Вы провели демонтаж старого смесителя, подготовив место для нового прибора. Теперь давайте разбираться, что из себя представляет установка. Потому как ее варианты могут отличаться из-за конструктивных особенностей, рассмотрим самый популярный способ, который подходит для большинства смесителей.
Перед установкой внимательно проверьте новый агрегат на наличие дефектов, повреждений. Вращается ли регулятор потоков? Самый важный вопрос – целая ли резьба? Если с ней что-то не так (даже небольшие дефекты), то в процессе монтажа может пострадать вся конструкция. Проверьте также гибкие шланги. Они должны быть без каких-либо повреждений, иначе в последствии может возникнуть течь. Также не рекомендуется брать шланги из силумина. Будет лучше, если вы купите железные.
Бывают случаи, когда вам необходимо будет регулировать диаметр врезного отверстия или выполнить монтаж на сложной поверхности, к примеру, на столешнице.
Установка смесителя в столешницу
Итак, вы подготовили фонарик, гаечный ключ, дрель и на крайние случай – болгарку, если шпильки не поддаются обычному гаечному ключу. Если вы устанавливаете смеситель в столешницу, то первым делом необходимо проделать нужное по величине отверстие (главное не сделать его слишком большим, иначе прижимное кольцо не перекроет само отверстие). Для этого прикиньте размеры агрегата с помощью рулетки и сделайте 4 отверстия по периметру. Далее займемся установкой кухонного смесителя на мойку.
Установка смесителя на мойку
Универсальная инструкция выглядит примерно так:

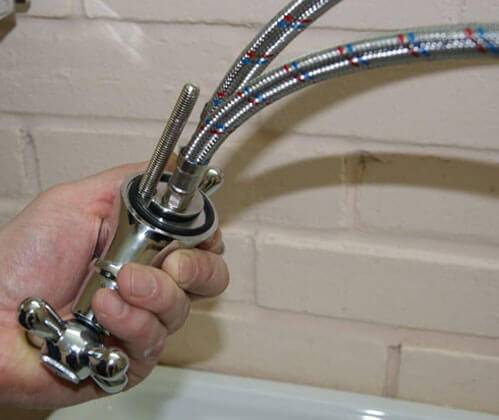

- Для начала необходимо подсоединить на смеситель два шланга (один для горячей, второй для холодной воды), предварительно надев на них резиновые прокладки (они идут в комплекте). Шланги вкручиваются до упора. Получается цельное соединение.
- Затем устанавливаем агрегат непосредственно в то место, где мы сделали 4 отверстия по периметру. Просовываем гибкие шланги в монтажное отверстие, используя фонарик.
- Добираемся до нижней части смесители и надеваем на шпильки уплотнительную шайбу. После того, как мы централизовали наш смеситель, гайки на шпильках дотягиваем до упора.

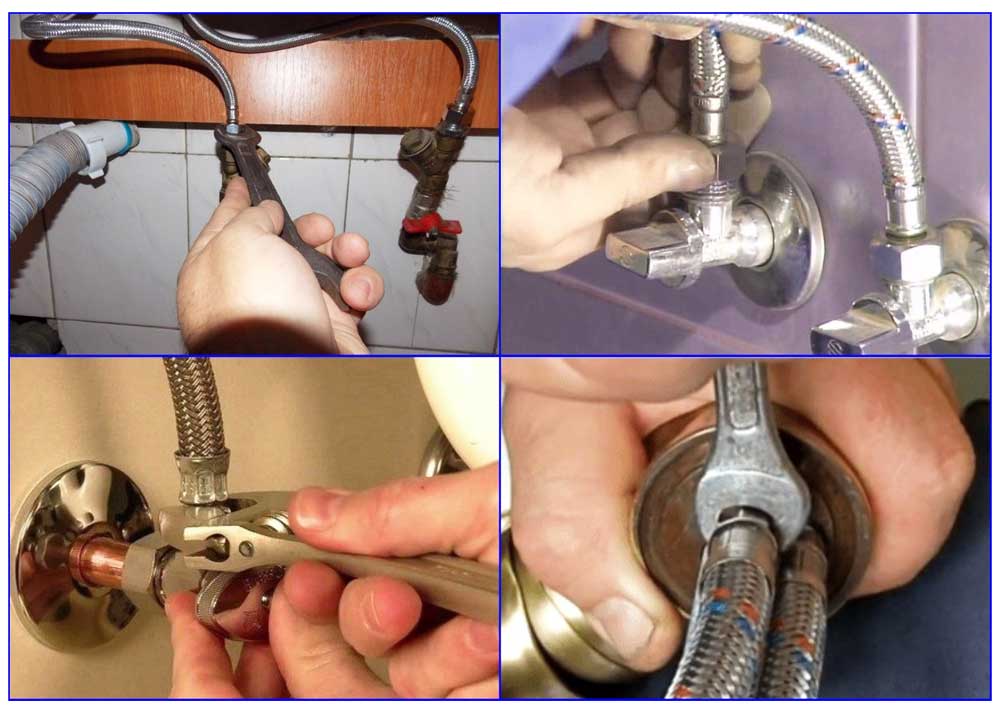

- Гибкие шланги присоединяем к трубопроводам (штуцеры должны идти в комплекте, их необходимо навернуть на концы труб). Главное — правильно собрать конструкцию. Не забудьте оставить небольшой провис шлангов, чтобы вода уходила самотеком. Можно сделать подмотку ФУМ, если нет другого уплотняющего материала.
- На этом этапе также происходит установка водяного фильтра. Устанавливаться фильтр должен на отводе от стояка, где его будет легко обслуживать. При этом необходимо контролировать положение косого патрубка с сеткой, которая отвечает за фильтрацию. Он всегда должен быть наклонен вниз, что облегчает очистку сетки.
Пошаговый обзор установки смесителя на кухне представлен на видео:
Установка фильтра на смеситель:
Монтаж устройства на стену
Установка крана на кухне на стену имеет свои нюансы.
Настенный смеситель – это эстетично и функционально, но монтаж такого агрегата — не самая простая задача. Скорее всего, вам придется долбить стену, укладывать горизонтальные трубы, фиксировать их, заново облицовывать. Проще работать с гипсокартоном или панелями, но в любом случае установка такого смесителя выльется в небольшой ремонт кухни. Поэтому не рекомендуем установку крана на стену без помощи специалиста.
Если же вы уверенны в своих силах, нужно знать, что подключение настенного смесителя начинают с эксцентриков. Их закручивают в корпус, предварительно намотав на резьбу паклю или сантехническую ленту. После этого вам останется только положить прокладки и завинтить гайки. Работа выполнена. Дальнейшие действия будут аналогичны установке обычного смесителя.
Отдельного внимания требует подключение к трубам — важно не перепутать системы водоснабжения и обеспечить герметичность соединений

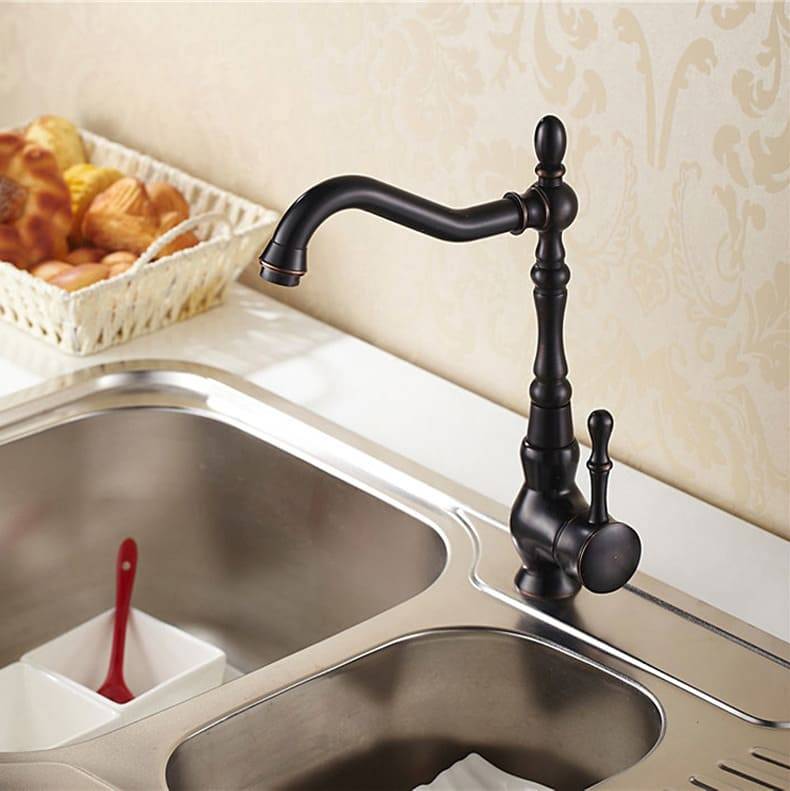

Как выбрать смеситель для кухни?
В продаже можно найти огромное количество различных вариантов смесителей, которые отличаются между собой конструкционными особенностями и материалом изготовления.
Раньше большинство изделий делали из прочного металла, и они отличались износостойкостью. Теперь в производстве часто используют более дешевые и легкие сплавы – такие, как силумин.
Смеситель из силумина выглядит симпатично, но не является надежным
Подобные конструкции точно не прослужат вам долгие годы, но при этом имеют минимальную стоимость. Устанавливать дешевый смеситель опасно, ведь он может внезапно протечь, когда жильцов не будет в квартире, что чревато большими проблемами.
Именно поэтому специалисты рекомендуют приобретать качественные изделия, несмотря на то, что они имеют более высокую цену. Отличить надежный смеситель можно по весу — любые конструкции из латуни тяжелее силуминовых на порядок.
Таблица №1. Наиболее популярные конструкции смесителей.
Вид, иллюстрация
Описание

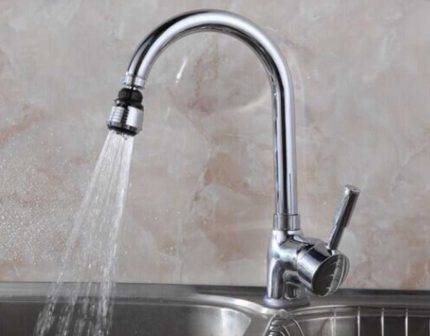

С одним рычагом (картриджный)
Смеситель устроен таким образом, что внутри него имеется картридж. Когда рычаг поднимается, происходит открытие клапана и подается водопроводная вода. Изменение температуры воды происходит благодаря повороту рычага вручную в одну из сторон. Такой смеситель непригоден в том случае, если установлен проточный нагреватель воды с возможностью изменения температурного режима, так как невозможно плавно отрегулировать этот рычаг
В остальном данный вид смесителя удобен для кухни, потому что управлять им можно одной рукой, что бывает крайне важно в процессе готовки.
С двумя вентилями
Такую конструкцию начали использовать уже давно, поэтому из всех возможных вариантов она является самой практичной. В данном случае на отдельные каналы закрепляются запорные вентили, и для подачи воды потребуется открыть один из вентилей (с любой стороны)
При этом стоит отметить, что такая конструкция расходует гораздо больше воды по сравнению с предыдущим вариантом.
Сенсорный
Это наиболее современный вид конструкции. Датчик срабатывает при движения рук, благодаря чему открывается магнитный клапан и подается вода. Это очень удобно для хозяйки, ведь не придется пачкать кран грязными руками. Тем не менее, у такого изделия имеется два существенных минуса. Первый – высокая стоимость. Второй – смеситель не будет функционировать без электроэнергии, и в случае отключения света открыть воду не представиться возможным.
С выдвижной лейкой
Такая разновидность смесителя потребуется лишь в том случае, если у хозяйки присутствует необходимость ежедневно мыть большое количество посуды (при наличии габаритной мойки). В других случаях его установка будет нерентабельной.
При покупке смесителя следует обращать свое внимание на такие нюансы:
- Габариты раковины. Ориентируясь по размеру мойки, следует выбрать оптимальную длину и высоту крана. Так, по стандарту, струя воды, которая выходит из крана, должна попадать в середину раковины. Высота излива должна располагаться таким образом, чтобы смеситель было удобно использовать. Тем не менее, струя не может находиться слишком высоко, иначе вода будет только разбрызгиваться по сторонам вместе с жирными каплями от посуды.
- Место расположения углубления для монтажа и его диаметр. Для того, чтобы не пришлось увеличивать отверстие в раковине, следует выбирать подходящий размер фланца. При наличии нетипичного отверстия потребуется приобрести переходник.
- Поворот крана. Выбор оптимального варианта будет зависеть от количества раковин. Так, если раковина одна, то вполне достаточно поворота 90 градусов. Если имеется две мойки, то лучше выбрать смеситель с поворотом в 180 градусов.
Внешний вид изделия. Для многих этот нюанс имеет большое значение, ведь смеситель должен сочетаться с мойкой. При желании можно приобрести хромированные или матовые изделия, либо же под цвет самой раковины.
не обеспечить достаточное количество освещения
Чтобы процесс готовки проходил действительно комфортно, нужно создать как можно больше света над рабочей зоной, поэтому не бойтесь переборщить с количеством светильников. Лишним здесь точно ничего не будет. То, как будут размещаться источники света, лучше обдумать заранее – ещё до того, как кухонный гарнитур будет собран.
Достаточный уровень освещения – это необходимое условие для комфортной готовки.
Ещё важно хорошо осветить обеденную зону. Её тоже нужно продумать заранее, потому что после окончания всех работ проложить дополнительное освещение так, чтобы это выглядело эстетично, будет сложно
А если потолок натяжной, то вовсе – невозможно.
Чем отличаются смесители для кухни и ванной?
На первый взгляд, эта сантехника абсолютно одинаковая: те же механизмы подачи воды, внешний декор, управление. Так есть ли смысл подбирать кран именно под кухонное пространство или можно удовлетворить свои запросы универсальной моделью? Чтобы подробнее разобраться в этом вопросе, стоит посмотреть таблицу схожести и разницы между смесителями.
| Параметры | Смеситель для кухни | Смеситель для ванной |
| Форма излива | Здесь излив более высокий, чтобы удобно было наполнять водой различные емкости + при такой форме «носика» вода не разбрызгивается, равномерно распределяясь по всей площади раковины. | Для наполнения ванны или мытья рук предпочтительнее, чтобы струя лилась компактно и «точечно», а значит лучше, если лейка слегка опущена вниз. |
| Конструкция | Излив должен быть поворотным, чтобы отвести его в сторону при необходимости. | Модель может быть литой. |
| Наличие душа | Некоторые модели оснащены выдвижной лейкой. | Есть во всех смесителях для ванны. |
| Принцип установки | Монтируется на раковину. | Устанавливают на край ванной или стену. |
Выбор смесителя
Материалы
Металл – однозначно, латунь или бронза. Силуминовые смесители даже от мировых брендов подвержены межкристаллитной коррозии. Первичных признаков у нее нет, разве что мелкие белые пятнышки, неотличимые от обычного солевого налета. Но в один совсем не прекрасный момент смеситель от легкого нажатия на кран отваливается или разваливается на части. Может отвалиться и сам по себе, как раз когда вы со всей семьей в отпуске, а перед отъездом забыли перекрыть воду. Выбрать очень просто: по желтой шейке излива. Серая – смеситель силуминовый.
Уплотнения – также однозначно резина. При всех достижениях современной химии пластика, который мог бы сравниться с ней по надежности и долговечности, пока нет.
Распорное кольцо излива. Эта важная деталь находится на корневой части (шейке) излива над уплотнительным резиновым кольцом, в кольцевой канавке. Поставляется чаще всего в комплекте, в пакетике с мелкими принадлежностями. Продавцы частенько не понимают ее назначения и рекомендуют не устанавливать. На самом же деле без распорного кольца излив сразу же начнет шататься и скоро потечет. Так что не забудьте при покупке проверить его наличие.
Распорное кольцо – разрезное. Его сначала надевают на корень излива так, чтобы оно попало в канавку, и уже затем вставляют излив в гнездо. Кольцо тугое; просто так может не входить в отверстие. Тогда его нужно с боков от разреза сжать пальцами или пинцетом, а на корень излива надавить снизу, пока не щелкнет и не встанет на место.
Запорная арматура
Каким должен быть водопроводный кран смесителя? Двуручечным вентильным или пробковым с качающимся рычагом? Смеситель с двуручечным краном может быть рекомендован только из эстетических соображений: «А мне такой нравится!»; «А я вот такой хочу!». По всем технико-экономическим показателям рычажно-пробковый кран его превосходит.
- Во-первых, по экономичности: если перекрыть вентили, то температуру воды при их открывании придется регулировать заново, а вода, которая денег стоит, тем временем пойдет в сток. Рычажно-пробковый же кран закрывается движением рычага вниз, а регулировка температуры воды осуществляется качанием рычага вбок. Можно оставить его в нужном положении, потом просто поднять рычаг, и сразу пойдет вода нужной температуры.
- Во-вторых, по эффективности: из-за колена с седлом и золотника в кранах-вентилях их гидравлическое сопротивление в 3-5 раз выше, чем у пробкового крана. Через открытый пробковый кран вода идет, как будто его вовсе нет. Если давление в системе упало и из крана-вентиля еле сочится, то из пробкового крана еще идет струя, под которой можно мыться.
- В-третьих, по удобству. Человеку, привыкшему к двум «крантикам», пользоваться рычагом бывает «как-то не так». Но на самом деле дотянуться рукой до рычага и поднять/опустить или повернуть его требует в те же 3-5 раз меньше движений, чем нащупывать и вертеть маховички. Кроме того, маховички можно с намыленной головой и зажмуренными глазами перепутать, а рычаг один.
Иногда пишут: мол, пробковый кран при резком его открывании может создать гидроудар, от которого трубы полопаются. В связи с этим уместно будет рассказать следующую историю:
Рассеиватель душа
Головка (рассеиватель) душа должна быть с самоочищающимися соплами. По виду это определить легко: из отверстий сетки рассеивателя должны выступать мягкие сосочки с маленькими дырочками. При включении/выключении душа от изменений давления воды сопла то расширяются, то сужаются и стряхивают налет солей. Головка душа с соплами в жестком материале рано или поздно начнет брызгать в стороны.
Если в доме есть (или бывают) дамы, то лучше приобрести смеситель с головкой-комби. У таких сбоку виден рычажок. В одном крайнем положении душ работает как душ; в другом крайнем – поток воды перекрывается, что удобно: не нужно тянуться к кранам или рычагу. В среднем же положении работают только центральные сопла, давая узкую и сильную, но мягкую, не секущую струю, рассчитанную именно для целей женской гигиены.
