Установка светильников в гипсокартон: пошаговая инструкция

Рекомендации

Обсудим несколько рекомендации при проведении работ:

• кабель прокладывается с тремя жилами и размерами полтора-два миллиметра, кабель при этом используется гибкий. Это позволяет достичь наиболее комфортных условий работы;
• в основном светильники большой мощности нигде не применяются, а выбор падает на более экономные финансово модели светильников, имеющие мощность накаливания от тридцати пяти до сорока ватт;
• при желании поменять светильник на более мощный или же отличающийся по цветовой температуре и углу рассеивания, избавиться от старого светильника не составит никакого труда.

Но если всё же возникли сложности при установке светильников, то существует небольшая хитрость, к которой вы можете прибегнуть. Усики нашего крепления сводятся вместе, после чего их следует соединить, использовав небольшой кусочек провода.

Чтобы снизить вероятность возникновения замыкания до минимума, при изоляции рекомендуется применить жёсткий провод. Далее наше подготовленное крепление помещается в отверстие, а провод разрезается кусачками.

Как выровнять потолок гипсокартоном и сделать декоративный короб с подсветкой

Старые потолки моего дома, оклеенные потолочной плиткой, давно уже потеряли эстетический вид. Затеев ремонт спальни, было решено сделать ровный потолок из гипсокартона с коробом по двум сторонам, переходящим на стену. Форму короба придумали быстро, учитывая то, что в нём будет вмонтирована декоративная светодиодная подсветка.

Нарисовав эскиз будущего потолка с коробом, приступили к расчёту необходимых материалов. Для начала посчитали количество материалов + отход, который обязательно будет во время работы. Гипсокартон использовали потолочный 9мм, он дешевле и легче стенового. Профили лучше брать по толще (иметься в виду толщина материала, из которого сделан профиль), и на этом не экономить. Тонкие и дешёвые профили очень хлипкие, плохо держат форму, усложняют процесс работы. Для монтажа потолка из гипсокартона в первую очередь нужно закупить:

• профиль UD-27, CD-60;
• подвесы;
• крестообразные соединители «крабы»;
• гипсокартон;
• шурупы по металлу 25 мм (для гипсокартона) и 9мм для крепления профилей к подвесам и крабам.

Подвесы необходимы для крепления профиля CD-60 к потолку, а «крабы» для поперечного соединения этих профилей.

Чтобы узнать нужный метраж UD-27, необходимо измерить периметр комнаты, где будет монтироваться потолок, периметр равен длине UD-27. Профиль CD-60 монтируют по всей плоскости потолка, через каждые 60 или 40 см (посчитать общую длину не составит труда). Советую выдерживать расстояние между профилями – 40 см. Жесткость всей конструкции будет на порядок выше, а цена поднимется незначительно.

Количество подвесов берется из расчета 1 шт на 1-1.2 м длины профиля CD, «крабов» по числу перекрестных соединений. Саморезы 9 мм по металлу берем из расчета 2 шт. на подвес, 8 шт. на «краб». Гипсокартон считать относительно площади потолка и коробов + отход. Зная размеры комнаты, все материалы можно посчитать до похода в магазин. Хорошо бы договориться о возврате материала (подвесов, профилей, крабов) в случае остатка, тогда можно не бояться взять излишек.

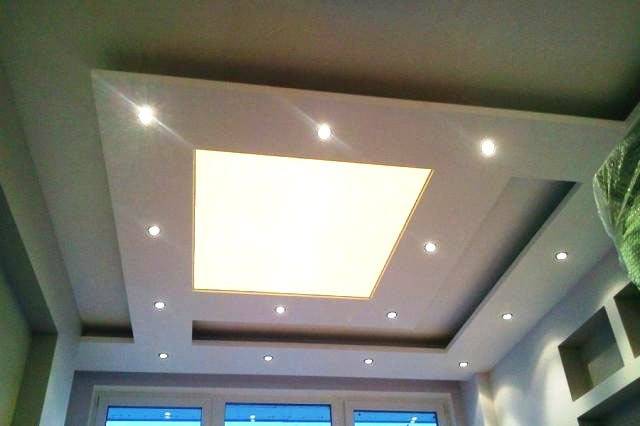

Виды осветительных приборов для гипсокартонных потолков

Разнообразные точечные светильники отличаются формой и способом монтажа

Поскольку гипсокартонные потолки весьма популярны, с каждым годом увеличивается и разнообразие светильников, причем меняется не только их дизайн, но и источник света. Изначально в светильниках устанавливались только лампы накаливания, затем стали использовать люминесцентные, а сейчас появились светодиодные.

Изменения коснулись формы и вида, но разнообразие настолько большое, что нет смысла описывать все светильники. А если учесть, что дизайнеры постоянно предлагают что-то новенькое, то становится очевидной бессмысленность подобной затеи. Для того чтобы ознакомиться с каталогом, достаточно зайти на продающий сайт или же посетить специализированный магазин и посмотреть на витрину.

Что касается способа монтажа, то точечные светильники разделяются на:

• врезные;
• накладные;
• подвесные.

Как видим, выбрать есть из чего. Теперь рассмотрим, как выполняется установка того или иного типа светильников.

Что нужно учесть при монтаже

Монтаж проводки в гипсокартонном коробе осуществляется до установки гипсокартона

Выбирая точечные светильники, важно настроиться на определенный порядок монтажа

1. Первым делом собирается каркас из профиля.
2. Теперь необходимо распланировать количество светильников и их расположение на потолке таким образом, чтобы врезной светильник не был расположен в том же месте, где находится профиль. Для накладных и подвесных светильников такая точность не нужна.
3. К местам установки светильников нужно подвести проводку с таким расчетом, чтобы потом провод можно было вытянуть из отверстия настолько, чтобы было удобно подключать светильники.
4. Чтобы потом не пришлось угадывать, в каком месте необходимо установить светильник, рекомендуется сделать карту, на которой будет отображено расположение светильников с указанием расстояний от стен.
5. После монтажа гипсокартона в нем необходимо сделать отверстия для провода (если светильник подвесной или накладной) или врезного светильника.
6. Выполняется финишная отделка потолка.

Только после выполнения всего перечня работ устанавливаются светильники.

Врезные светильники

Встраиваемые (врезные) точечные светильники встречаются чаще всего, и многие люди думают, что они только такими и бывают, но это не так.

Монтаж врезных точечных светильников в подготовленное на потолке отверстие

Поскольку врезные светильники бывают разных размеров, то в каждом случае подбирается коронка по дереву соответствующего диаметра. Далее порядок действия такой:

• К осветительному прибору подсоединяется питающий провод.
• Пружинные фиксаторы поднимаются в вертикальное положение, и светильник устанавливается на свое место.
• К лампочке подсоединяется патрон.
• Галогенная лампа устанавливается в патрон и фиксируется стопорным кольцом.

В зависимости от типа светильника способ подключения патрона и порядок установки лампы может быть иным.

Видео: установка и подключение точечного врезного светильника

Перед приобретением врезных светильников необходимо измерить наименьшее расстояние между подвесным и основным потолком. Если этого не сделать, то высота осветительного прибора может стать существенным препятствием для его установки в таком месте.

Накладные осветительные приборы

Накладные светильники всегда заметны на потолке

Для монтажа накладного точечного светильника не нужно делать большое отверстие в потолке – достаточно такого, чтобы через него можно было вытащить провод.

Устройство накладного светильника и способ монтажа

• После того как провод будет вытянут, нужно приложить к потолку крепежную площадку и отметить места крепления.
• Затем площадка убирается, и в отмеченные точки вкручиваются пластмассовые анкера (или устанавливается дюбель-бабочка).
• Саморезами фиксируется на потолке крепежная площадка, а уже к ней винтами крепится светильник.

Видео: накладные светильники для потолка

Потолочный накладной светильник состоит из нескольких светильников

Бывают накладные точечные светильники, изготовленные в виде люстры. Способ крепления идентичен описанному выше.

Подвесные точечные светильники выполнены в виде люстры и используются в помещениях с высокими потолками. Крепятся точно так же, как и накладные, лишь с той разницей, что к гипсокартонному потолку крепится не сам светильник, а основа.

Установка точечных светильников в подвесной потолок из гипсокартона

Итак, технология установки, как уже говорилось, одинакова для встраиваемых точечных светильников практически любых видов и начинается монтаж всегда с выбора места.

1. Выбор места установки.

Согласно проекту, по которому выполнена электропроводка, с помощью карандаша отмечаем центр установки точечного светильника.

2. Монтаж отверстия в гипсокартоне.

Следующим шагом необходимо сделать отверстие для светильника в подвесном потолке из гипсокартона.

Существует несколько различных способов монтажа отверстий под светильники, но наиболее универсальный вариант, использовать «балеринку» — круговое сверло, оснащенное резцами с возможностью регулировки их разбега. С помощью неё, можно с легкостью делать отверстия различного диаметра в гипсокартоне, что очень полезно при монтаже точечных светильников, ведь они бывают разных габаритных размеров.

Зажимаем балеринку в дрель или шуруповерт, выставляем необходимый диаметр и аккуратно вырезаем отверстие в отмеченном месте. Для светильников Ecola GX53 диаметр монтажного отверстия равен 90мм.

3. Установка точечного светильника в подготовленном отверстии

Далее необходимо закрепить точечный светильник в проделанном отверстии. Для этого отгибаем пружинные крепежные «ушки», на корпусе светильника и помещаем в посадочное место, как показано на изображении ниже.

При этом не забываем достать провода, идущие к нашему светильнику, которые скрывались за гипсокартоном, выводя их из центра прибора.

4. Подготавливаем питающие провода

Корректируем длину питающего кабеля так, чтобы его хватало для подключения к проводам светильника Ecola и оставался запас, для возможности аккуратно уложить провода внутри потолка после монтажа.

После чего, снимаем защитную оболочку – оплетку, и зачищаем жилы проводов на 5-7мм.

Для работы точечным светильникам Ecola требуется только два провода фаза и ноль. Поэтому подготавливаем именно эти две жилы:

Белый – фазный провод

Заземление при этом не используется.

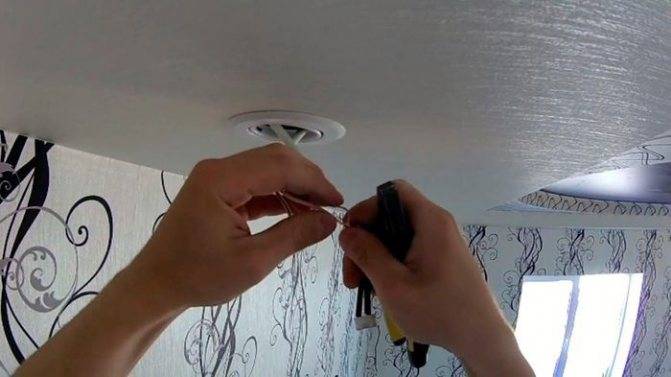

5. Подключение точечного светильника Ecola Gx53

В первую очередь стоит напомнить, что любые действия с электрическими проводами, необходимо проводить только после полного отключения подачи электрического тока. Выключить напряжение, можно в учетно-распределительном щите, переведя рычажки автоматических выключателей в положение «выкл». Если вы не уверены, какой именно автомат отвечает за линию в которой производится монтаж, выключайте всё, так будет безопаснее.

У светильника Ecola, для подключения к сети с тыльной стороны выведен провод с двумя жилами — коричневой и голубой. Подключать питающий кабель необходимо именно к ним.

Для соединения проводов удобно пользоваться клеммами, в данном примере мы использовали винтовые.

Подключение проводов необходимо выполнять в следующем порядке:

Белый фазный провод питающего кабеля соединяем с коричневым проводом точечного светильника .

Голубой нулевой провод питающего кабеля соединяем с голубым проводом точечного светильника .

Для большей безопасности, рекомендую защитить соединение, обвернув его изолентой.

Очень часто, точечные светильники подключаются последовательно. то есть питающий кабель проложен один и в местах установки из провода сделаны петли. В этом случае подключение выполняется следующим образом (см. изображение ниже)

6. Установка ламп с цоколем GX53

Для окончания монтажа осталось установить лампу с цоколем GX53 в точечный светильник Ecola. Делается это достаточно просто – два штырька, расположенные с тыльной стороны лампы, помещаются в соответствующие разъемы светильника, после чего лампу необходимо повернуть по часовой стрелке до упора.

На этом установка точечного светильника в подвесной потолок из гисокартона завершена, можно включить подачу электричества и проверить его работу.

Как видите, монтаж точечных светильников в гипсокартон не так и сложен, как кажется на первый взгляд

При наличии некоторого несложного инструмента (балеринки или соответствующей коронки, шуруповерта или дрели) с установкой справится практически любой человек, при этом совершенно неважно какой тип или размер у встраиваемого точечного светильника, технология монтажа не меняется

Вступай в нашу группу вконтакте!

Точечные светильники для гипсокартонных потолков разновидности и их особенности

Если точечные светильники рассматривать глобально, то разделить их можно всего-навсего на пару разновидностей – те, которые используются для обычного освещения в помещении, и так называемые декоративные осветительные приборы этого типа. Разница между ними заключается не только в характеристиках освещения, но и в декоративных качествах – в большинстве случаев декоративные точечные светильники имеют небольшой, отступающий от уровня потолка стеклянный плафон. Этот своеобразный декор не только создает красивую форму осветительного прибора, но и создает своеобразную игру света и тени на потолке. К примеру, таким способом на потолке может быть высвечена шестиконечная звезда Давида или мальтийский крест, или еще что-либо подобное. В принципе, декоративные осветительные приборы данного типа могут создавать и другие световые эффекты – некоторые из них могут даже переливаться всеми цветами радуги наподобие светодиодной ленты RGB.

Если смотреть более мелкие разновидности осветительных приборов данного типа, то классифицировать их можно по следующим признакам.

1. Тип источника света. Ни для кого не секрет, что в этом отношении светильники данного типа делятся на два типа – универсальные, которые могут быть оборудованы практически любой лампой, имеющей соответствующий тип цоколя, и светодиодные точечные светильники для гипсокартонных потолков. Недостатком последних является отсутствие возможности заменить источник света – в этом отношении их можно назвать одноразовыми. Сгорели – и все. Либо производить сложную операцию по удалению сгоревшего диода и его замены новым, либо просто выбрасывать изделие на свалку. Универсальные точечные светильники могут отличаться друг от друга типом цоколя, например, Е14, Е27, G4 (это самые распространенные). Первый имеет маленький узкий резьбовой цоколь, второй большой резьбовой цоколь, а третий – это лампочки с двумя штырьками.
2. Количество источников света. Существуют одинарные, двойные точечные светильники для гипсокартонных потолков и даже тройные. Здесь принцип простой – двойной осветительный прибор, как правило, мощнее одинарного. По большому счету, это банальная спарка двух или более одинарных светильников на одной декоративной планке.
3. Способ установки. Наиболее часто для установки в гипсокартонный потолок используют врезные, или, как их еще называют, встраиваемые светильники для гипсокартонных потолков – для их установки в гипсе прорезается круглое или прямоугольное отверстие. Именно этот тип осветительных приборов, можно сказать, вообще не ворует пространства в низких помещениях. Другой вариант точечных светильников монтируется в накладку – по принципу любого бра или легковесной люстры с использованием кронштейна. Их недостаток заключается в том, что между плоскостью осветительного прибора и потолком образуется пространство – расстояние, которое в некотором роде портит внешний вид потолка.
4. Форма. Под этим понятием можно понимать два момента – форма посадочного отверстия и форма декоративной накладки. В первом случае речь идет либо о круглом посадочном отверстии, либо о квадратном – по большому счету, на этот момент можно вообще не обращать внимания. От него, как говорится, не холодно не жарко. А второй момент (размер декоративной накладки) следует выбирать исходя из личных предпочтений и дизайна потолка. К примеру, на потолок с плавными изгибами квадратные светильники лучше не устанавливать. Кстати, декоративные накладки могут иметь не только форму круга или квадрата – в продаже можно найти и овальные осветительные приборы этого типа, и прямоугольные, и треугольные, и даже в виде звездочек.
5. Возможность направлять световой поток в ту или иную сторону. Светильники, которые позволяют регулировать направление светового потока, называются спотами – их разновидностей достаточно много, но среди тех, которые применяются для установки на подвесной потолок, можно выделит всего парочку. Врезные и накладные – первые имеют меньший угол поворота, а вторые, оборудованные специальным шарниром, могут поворачиваться на все 360 градусов.

Отдельно следует сказать про размеры, которыми точечные светильники для гипсокартонных потолков также могут отличаться друг от друга. Их размерный диапазон весьма широкий – существуют светильники под посадочное отверстие диаметром 30мм, 40мм, 50мм и даже 150мм и 200мм. То же самое можно сказать и о прямоугольных осветительных приборах и прочих их аналогах.

Выбор точечных светильников

Конструкция потолков из гипсокартона обычно предусматривает создание многопозиционного освещения. Его можно оформить с помощью точечных светильников. Источаемые ими пучки света обычно направлены строго вниз, к полу (есть конструкции, где угол поворота регулируется). Корпус приборов изготавливают из обычного пластика (наиболее дешевый вариант), термопластика, стекла, металлов и их сплавов. Нередко для придания изделию большей привлекательности корпус покрывают хромом, полированной латунью, бронзой. До установки светильников в гипсокартон необходимо определиться, какой тип лампы вас больше устраивает.

Устройство галогенной лампы.

1. Традиционная лампа накаливания. В качестве источника света для точечных светильников используется все реже. Если вы все же решили приобрести именно такой источник света, то следует учитывать, его монтаж “съест” от 8-ми до 12-ти см пространства от потолка до пола. Конструкция светильника может быть открытой или закрытой (последний тип можно применять в помещениях с повышенной влажностью).
2. Галогенная лампа. Более предпочтительный вариант. Монтаж потолка со светильниками, имеющими галогенные лампы, предполагает снижение уровня всего на 3,5-6 см. К тому же лампочки этого типа гораздо экономичнее и долговечнее. Но есть и минус; большинство таких ламп питаются от источника напряжения в 12 В, поэтому придется покупать трансформатор. Его обычно маскируют над гипсокартонными листами. Производители сейчас выпускают галогенные лампы и на 220 В. Но срок службы у них меньше, чем у 12-тивольтовых. Здесь особо задумываться не стоит: можно просто приобрести лампы на 220 В и при необходимости заменить их на низковольтные с трансформатором. Или поступить наоборот: купить лампы 12 В с трансформатором, а если система не понравилась (на стадии установки), то исключить трансформатор из цепи и заменить лампочки.
3. Светодиодные лампы. Самый экономичный, эстетичный и дорогой вариант. Чаще всего используют не светильники, а светодиодную ленту. Для подключения светодиодов также нужен трансформатор. Большинство лент имеет встроенный контроллер, с помощью которого можно задавать различные программы, эффекты. Для установки светодиодной ленты гипсокартонный потолок должен быть как минимум двухуровневым.

Закладки

Такой вариант отлично подходит для крепления габаритных и тяжелых предметов ни гипсокартонную отделку. Главное, спланировать еще на стадии ремонта, где и что будет стоять и висеть.

Под закладкой подразумевается крепление к основной несущей стене или внутри легкой каркасной перегородки из деревянных реек или брусков.

Для этого понадобится перфоратор и стандартные дюбеля с саморезами (как вариант, дюбель-гвозди). По намеченной поверхности пробивают отверстия и на дюбеля закрепляются бруски, которые потом закрываются листами материала. Главное – это составить план, где находятся установленные закладки, чтобы не возникло проблем с их поиском при последующем навешивании мебели и техники.

Важно. При наличии стен из газо- или пенобетонных блоков следует крепить закладные бруски не на стандартные пластиковые дюбеля, а специальные металлические “крокодилы”

Обычные просто не будут держаться в хрупких стенах, и через некоторое время брусок под тяжестью массы навешенного предмета оторвется от стены.

Закладка – отличный вариант, но что делать, если жилье уже с отделкой или нужно сделать перестановку или перевесить предметы в другие места?

Советы по выбору ламп

Светодиодные источники света отличаются от аналогов тем, что их качество излучения зависит от типа кристаллов, используемых в конструкции. Плохое качество излучателей приведет к существенному сокращению срока службы.

Определить, действительно ли источник света достоин выбора пользователя, можно, обратив свое внимание на марку изделия. Обычно точечные диодные светильники поставляются вместе с лампами

Ключевые параметры при выборе излучателей: напряжение питания (чаще всего 220 вольт, что возможно благодаря встроенному драйверу); цветовая температура (для дома выбираются модели 3 000-4 200К); мощность

Обычно точечные диодные светильники поставляются вместе с лампами. Ключевые параметры при выборе излучателей: напряжение питания (чаще всего 220 вольт, что возможно благодаря встроенному драйверу); цветовая температура (для дома выбираются модели 3 000-4 200К); мощность.

Особенности

Выравнивать потолки с помощью гипсокартонных плит очень удобно. Существует несколько разновидностей этого материала, например, огнестойкий, влагостойкий, с антигрибковыми добавками. Если планируется использовать ГКЛ в комнате с обычным уровнем влажности, то нет смысла переплачивать за дополнительные свойства. Если же речь идет о кухне или ванной, то нужен влагостойкий вариант.

Неровный потолок с помощью гипсокартонных листов становится идеально гладким, но его уровень снижается на несколько сантиметров. Если перекрытие и так низкое, то потеря высоты может быть существенной. В таком случае обычные люстры будут неуместны. Здесь целесообразнее использовать вместо них группу точечных светильников (спотов). Они могут устанавливаться самостоятельно, либо в сочетании с основным источником света. Рассеянное точечное освещение позволяет создать в комнате приятную атмосферу, а также красиво выделить зону потолка.

Интерьерные варианты использования гипсовых точечных светильников

Традиционным для светильников из гипса считается белый цвет. Но существуют и другие варианты. Гипсовые светильники, вернее, их декоративную часть, можно окрашивать практически в любой цвет, используя различные виды красок.

схема установки точечного светильника.

Самыми востребованными в окраске гипса являются водорастворимые эмульсии, предназначенные для потолка. Еще одним способом изменить внешний вид гипсового светильника являются художественная роспись масляными красками или искусственное старение.

Профессиональный дизайнер, используя в оформлении интерьера гипсовые точечные светильники, может выгодно обыграть световое решение в помещении. Например, скрыть или расставить акценты на светильниках.

В помещениях с небольшой площадью (коридор, санузел) нет необходимости использовать большое количество световых точек. Достаточно одного светильника. А вот большие, просторные комнаты требуют освещения при помощи нескольких гипсовых светильников.

Сколько их будет, каково будет их расположение – решать исключительно вам. Размещение светильников очень разнообразно. Они могут освещать какие-то определенные зоны либо распределять свет равномерно по всей площади комнаты.

Очень эффектно гипсовые точечные светильники смотрятся в подшивных потолках. Не только стиль и красота определяют выбор подшивных потолков и точечных светильников из гипса. У такого решения есть еще ряд преимуществ:

• под потолком, вернее, в образовавшемся пространстве, очень легко и удобно размещается электрическая проводка, не требующая предварительной подготовки перекрытий;
• при использовании реечного вида потолков равномерность размещения светильников не вызовет у вас трудностей;
• монтаж, ремонт, замена освещения осуществляется в короткие временные сроки.

Гипсовые светильники, вернее, их декоративную часть, можно окрашивать практически в любой цвет, используя различные виды красок.

На отечественном рынке гипсовые светильники набирают все большую популярность, а вот в других странах, таких как Германия, Франция, Италия, подобные световые решения известны давно и пользуются заслуженным успехом.

К особенностям гипсовых точечных светильников можно отнести следующие характеристики:

• форма и размер элементов отличаются разнообразием;
• возможность изменения цвета конструкции;
• при необходимости возможность нанесения на детали фактурной штукатурки;
• традиционное исполнение в белом цвете;
• не требуют особого ухода;
• простой монтаж и ремонт;
• экологическая чистота и безопасность.

Устанавливаем короб на потолке из гипсокартона с подсветкой

Короб с подсветкой помогает не только разнообразить дизайн комнаты, но спрятать коммуникации и электропроводку. Установка такой конструкции – несложный процесс. Для того, чтобы сделать короб самим вам понадобятся пассатижи, профиль CD-60 и болгарка.

Установка короба на потолок из гипса:

• Прикрутите к стене UD-профиль.
• Зафиксируйте на потолке кронштейны.
• Прикрепите к профилю CD-60 край гипсокартонного полотна, который будет прилегать непосредственно к трубам.
• Концы подвесов обрежьте и подогните.
• Прикрепите CD-60 профиль к подвесам.
• Уложите листы гипсокартона.
• Изготовьте нишу и украсьте ее диодной лентой.

Установка светильников

Монтаж приборов освещения имеет свои нюансы и правила

При выполнении работ требуется соблюдать аккуратность и осторожность, чтобы исключить ошибки

Точечные

Подключение такого варианта не отличается сложностью, но предполагает соблюдение определенной последовательности действий.

Подбор комплектующих

Все необходимое подготавливается заранее:

• Электрические провода. Трехжильные медные с сечением 1,5 мм2.
• Клеммная колодка. Используется для соединения.
• Патрон и корпус с пружинами, внутри которого находится стопорное кольцо. Потолочные светильники, встроенные в гипсокартонную конструкцию, могут иметь цельную или разборную структуру.
• Лампа. Чаще всего не входит в основную комплектацию, поэтому приобретается отдельно.

На этапе подготовке провода следует затянуть в пластиковую или металлическую гофру, для этого внутри гофры есть специальная металлическая нить

Работы осуществляются с использованием дрели, коронок по дереву, строительного ножа и изоленты.

Прокладка проводов

Чтобы правильно установить в гипсокартонный потолок светильники, предварительно нужно разместить электрический кабель. Чаще всего разводка выполняется от распределительной коробки через выключатель.

Провести провода несложно. Для этого их предварительно помещают в специальную защитную гофру. Распределение происходит согласно составленной схеме по участкам, где предполагается врезать светильники. Кабель можно прикрепить к стене при помощи зажимов и подвязать к деталям каркаса.

Проводку можно крепить как до монтажа металлокаркаса, так и после, главное, чтобы отводы на светильники были заранее приготовлены и имели достаточную для подключения длину

При разводке от коробки и последующих работах подача электричества на эту цепь должна быть отключена. Чтобы обеспечить функционирование остальных домашних приборов, заранее предусматривается отдельный автомат для этого помещения. Также при необходимости в цепь встраивается понижающий трансформатор.

Создание отверстий в ГКЛ

Независимо от типа освещения, чтобы правильно закрепить на потолок светильник, потребуется вырезать участок в гипсокартоне. Монтаж встраиваемой модели самый трудоемкий. Сделать посадочное место можно двумя способами:

• Высверливание. Размер коронки должен соотноситься с диаметром внутренней части светильника. Размечаются точки монтажа и дрелью на небольших оборотах создаются отверстия. Этот метод позволяет быстро и качественно встраивать любые модели.
• Вырезание. Более сложный способ, который требует аккуратности. Нужный контур отмечается на поверхности и вырезается строительным ножом. Отверстие должно быть немного меньше, чтобы исключить проблемы в случае неверных расчетов. Остальное выравнивается напильником.

Для вырезки круглого отверстия обычно используют коронку по дереву или балеринку, они дают гарантировано качественный результат

При использовании любого метода необходимо исключить сильное давление на ГКЛ.

Монтаж и подключение светильников

Технология установки:

Из отверстия нужно вытащить кабель. Учитывается, что все концы должные быть подготовлены заранее.
К основным проводам подсоединяется патрон. Для этого используется колодка или выполняется классическая скрутка и изоляция.
Крепится корпус

Вставлять его нужно осторожно: пружины отгибаются вверх, деталь заводится в отверстие.
Подсоединяется лампа и фиксируется стопорным кольцом.

Некоторые разновидности предполагают предварительное вкручивание осветительного изделия с последующим подключением и встраиванием.

При подключении светильника провода либо пропаиваются, либо соединяются через клемник, при этом алюминиевые и медные провода соединяются только через клемник

Установка спотов и других похожих моделей, которые нуждаются в посадочной площадке или планке, осуществляется несколько иначе. В отличие от предыдущего варианта, отверстие вырезается только для вывода кабеля, а не для того, чтобы повесить элемент. На отмеченном участке фиксируется монтажная рейка, которая требует заранее предусмотренных закладных, если работы проводятся на каркасной системе. Схема подключения не отличается от предыдущей.

Этапы установки точечных светильников в гипсокартон

После того как выбран нужный тип спотов и проложена необходимая электропроводка, нужно приступить непосредственно к установке светильника в гипсокартон.

Для того чтобы процесс установки был быстрым и не доставил никаких проблем, перед началом работы следует запастить следующими инструментами:

• шуруповерт либо электрическая дрель;
• коронка по дереву нужного диаметра;
• пилка по гипсокартону;
• отвертка с индикатором;
• пассатижи;
• клеммные колодки.

1. Подготовка посадочного места

Исходя из формы и внешних габаритов точечного светильника, требуется вырезать отверстие в гипсокартоне.

Во избежание короткого замыкания от случайного повреждения электропровода, необходимо обесточить сеть освещения, наличие напряжения нужно проверить индикаторной отверткой. После того как провода для будущих приборов обесточены, начинаем коронкой высверливать отверстие в гипсокартоне. Если отверстие должно иметь квадратную форму, следует воспользоваться пилкой по гипсокартону.

При выполнении отверстий нужно помнить о наличии металлической конструкции под гипсокартоном. Чтобы избежать попадания коронки на металлический профиль, рекомендуется заранее обозначить их месторасположение либо определить положение профиля при помощи карманного металлоискателя.

Подключение электропитания

Второй этап установки спотов – его подключение. Через высверленное отверстие в гипсокартоне нужно найти заранее проложенный провод питания. Вытащив провод наружу, при помощи клеммных колодок подключаем к нему спот. Клеммные колодки достаточно удобны в использовании и дают возможность надежно соединить провода любого сечения и материала.

После выполнения всех перечисленных этапов работы останется только установить точечный светильник в подготовленное отверстие в гипсокартоне. Если спот с пружинным фиксатором, необходимо свести пружины к корпусу и аккуратно вставить его в отверстие в гипсокартоне. Для того чтобы избежать повреждения поверхности подвесного потолка, можно воспользоваться проверенным методом. Для этого заранее стягиваем пружины проволокой, а после того как устройство окажется в отверстии, аккуратно перекусываем проволоку кусачками. Теперь остается установить лампу и проверить спот на работоспособность.

Для проверки светильника потребуется подать напряжение в сеть освещения. Включаем силовой автомат и проверяем, светильник должен работать равномерно без мерцаний.
