Виды электрического теплого пола
Бытует мнение, что на деревянный пол нельзя укладывать электрический кабель из-за легкости воспламенения дерева. Но если провести монтаж нагревательных элементов с соблюдением всех правил, эксплуатация таких систем станет абсолютно безопасной.

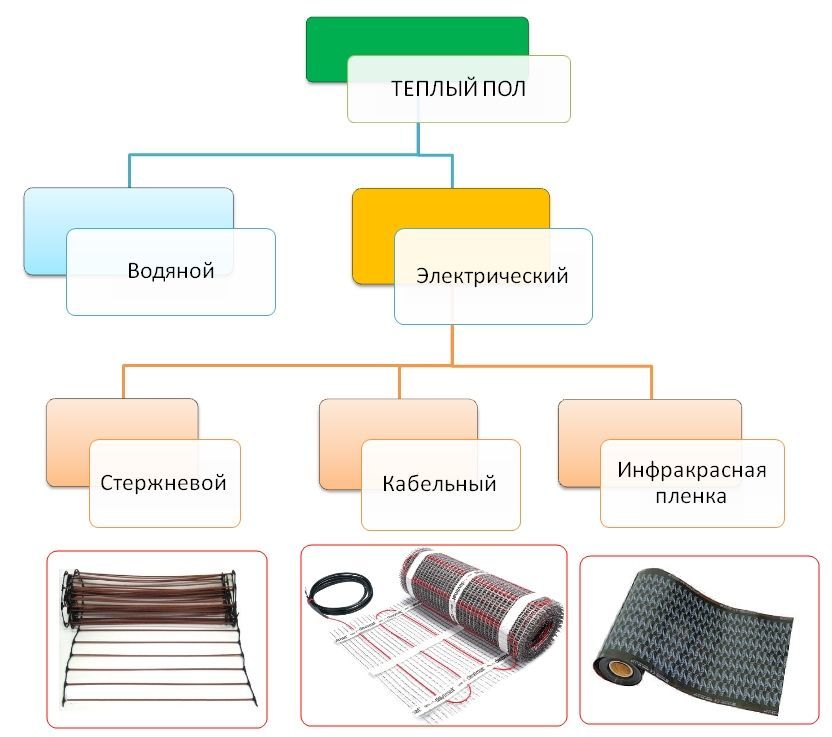

Типы электрического теплого пола
На рынке электрический теплый пол представлен в нескольких вариациях, позволяющих укладывать системы под любые финишные покрытия, в том числе под керамогранитную плитку, линолеум, ламинат и даже паркет. Все разновидности систем электрического теплого пола могут монтироваться без применения бетонной стяжки, заливка которой недопустима в деревянном доме.
Кабельные маты. Этот вариант представлен в виде сетки, на которой закреплен греющий кабель зигзагом с соблюдением определенного шага. Толщина матов не оказывает существенного влияния на высоту пола.
Инфракрасные маты. В качестве нагревательного элемента выступают стержни, изготовленные из карбоновой пасты. Толщина инфракрасных матов не сильно влияет на высоту пола. Их основным преимуществом является надежность, а недостатком – высокая стоимость. Зато их можно укладывать под любое финишное покрытие, в том числе под плитку, ламинат или линолеум.
Инфракрасный пленочный пол. Эта разновидность системы представлена в виде тонкой пленки, на которой расположены пластины из карбоновой пасты. Пленка очень тонкая, поэтому, даже вместе с утеплителем, она не окажет никакого давления на деревянные перекрытия дома и не увеличит высоту пола.
Кабельный теплый пол. Этот вариант самый бюджетный и сложный в монтаже. Его укладка подразумевает закрепление греющего кабеля на утеплителе или армирующей сетке. Зато такой вариант системы можно укладывать различными способами – змейкой или спиралью. Такая система в деревянном доме укладывается не в бетонную стяжку, а между лагами.
Почему ламинат является лучшим половым покрытием?
Для обустройства теплых водяных полов одним из самых распространенных материалов является ламинат. Он изготавливается из ДВП и бумаги с текстурой различных цветов и имитаций пород дерева. На наружную поверхность нанесен многослойный материал из смолы, полученной методом меламинизации или акрилатом. Для дополнительной защиты использует пленка. Такая структура делает этот материал устойчивым к истиранию, загрязнению и повреждениям. На противоположной стороне ламината нанесена специальная пленка, которая защищает от попадания влаги, искривления и порчи.
Пол из ламината
Достоинства этого материала заключаются в том, что он долговечен, не требует специального ухода, устанавливается самостоятельно без дополнительных затрат, широко применяется, безопасен для окружающей среды. Одним из ведущих факторов является и то, что ламинат обладает широкими дизайнерскими возможностями и может подойти к любому решению по обустройству интерьера.
Несмотря на достоинства, есть несколько недостатков, которые компенсируются при правильном подходе к его выбору:
- учет нагрузки на пол, при этом предпочтения надо отдавать высокому запасу прочности;
- возможна повышенная влагопроницаемость, поэтому нежелательно использовать там, где заранее известно, что могут быть протекания (например, ванная комната);
- особые требования к поверхности, на которые он будет укладываться;
- нарушения в технологии укладки ламината на пол могут привести к скрипу, вздутию, разрушению целостности;
- ламинат высокого класса стоит дорого, и сэкономить не удастся.
Что хорошо, а что плохо в «теплом полу»?
Несмотря на заманчивое название, система обогрева ног в доме при ходьбе может иметь свои минусы. Сначала назовем все преимущества такой конструкции:
Плюсы:
- Высокий уровень комфорта.
- Отсутствие накаливания у нагревателя.
- Отсутствие коммуникаций, требующих дополнительной маскировки.
- Большой выбор методов терморегулирования.
- Длительный срок службы (у водяного пола он может насчитывать 50 лет.)
Минусы:
- Если долгое время пребывать на полу с внутренним подогревом, можно получить варикоз.
- Несовместимость с некоторыми напольными покрытиями.
- Чтобы обогреть помещение этой системой, нужно ждать от трех до пяти часов.
- Для монтажа системы «теплого пола» необходимо поднимать поверхность на несколько сантиметров. Если устанавливать электрический нагрев, проблема решается путем укладки нагревательных элементов в слой клея для плитки или специальной теплоизоляционной пленки под отделочное покрытие.
- Ограничения по выбору мебели: по возможности она должна быть изготовлена из натуральных пород дерева. Изделия из пластика, ДСП и МДФ при регулярном нагреве комнаты могут начать выделять небольшими порциями все те же пресловутые химические испарения.
- Если монтаж системы планируется в квартире жилого дома, он требует разрешения соответствующих инстанций. В некоторых многоквартирных сооружениях для «теплого пола» существуют оборудованные стояки для его подключения.
- Электрический пол – дополнительная трата по коммунальным счетам.
Учитывая все за и против, желательно монтировать такие конструкции в помещениях, не больших по площади. Это могут быть ванная, туалет, балкон, кухня, гардероб и т.п. Комнаты с многочисленными квадратными метрами – холл, зал, спальня, больше предпочитают водяные системы. С них первых и начнем.
Производители
При решении, какой тип ламината лучше подходит для обустройства водяного теплого пола, целесообразно обратить внимание на производителя этого материала. Среди известных своими качественными изделиями брендов можно выделить следующие компании:
Quick-Step (Бельгия). Представлены эксклюзивные коллекции ламината с повышенной износостойкостью и превосходным дизайном в широком ассортименте.
Tarkett (международная группа компаний). Производит экологически безопасный качественный ламинат класса 32, 33 с широким спектром расцветок и фактур, позволяющих подобрать покрытие с имитацией древесины или камня.
Kronostar (Россия). Предлагает износоустойчивый с водоотталкивающим слоем ламинат, который не теряет своих эксплуатационных качеств при высоких температурах. Производитель предусматривает также дополнительную обработку материала, предназначенного для использования в разных условиях, специальным антистатиком, придающим пылеотталкивающие свойства.
Kronospan (Германия). В коллекциях представлен качественный, прочный – класса 31, 32 ламинат с антибактериальной обработкой по доступной цене, что делает его популярным.
Ritter (Россия)
Продукция сравнительно молодой компании, начавшей деятельность в 2009 году, привлекает внимание своим современным и необычным дизайном. Здесь можно подобрать образцы с имитацией кожи – змей, крокодила, изделия, выполненные пол «шелкографию» или с выразительной фактурой «рубанок» и пр.
Тёплый пол под ламинат, какой лучше?
В процессе выбора тёплых полов важно учесть характеристики ламината в состав, которого входят формальдегиды, которые в процессе нагрева материала свыше 26 °C начинают выделяться в атмосферу. Такие выделения могут наносить значимый вред человеческому здоровью
Поэтому прежде чем приобретать ламинат для укладки на тёплые полы важно обратить внимание на рекомендации производителей, в которых обычно указывается возможность использование материала совместно с тёплыми полами. Проанализировав все данные, хочется отметить, что именно тёплый инфракрасный пол под ламинат является оптимальным решением
Рейтинг кабельных систем
Varmel Mini Cable 17-255 Вт
Этот греющий кабель может быть установлен, как в квартире, так и в теплице. Изготовлен он из двух токоведущих жил с бронированным экраном и огнеупорной изоляцией (эффект самозатухания). Его можно свободно укладывать под плитку или ламинат. Заявленная мощность именно этого комплекта составляет 255 Вт. Работает от обычной розетки 220 В.
Обратите внимание, что в этой бухте 17 м кабеля, который можно уложить на пол. Однако в зависимости от сферы применения, шаг укладки будет меняться, а значит и размер отапливаемой площади
На пол в квартиру или дом в среднем уходит 7 погонных метров кабеля на 1 м2 площади с шагом около 9 см. Поэтому в квартире кабель может отопить до 2,5 м2. В теплице шаг укладки будет больше, поэтому эта кабельная бухта сможет обогреть до 3,75 м2 площади. Рекомендуем предварительно точно рассчитать отапливаемую площадь, чтобы взять нужное количество бухт без излишков.
SpyHeat Classic SHD-15-300
Греющий двужильный кабель от компании SpyHeat предназначен для обогрева до 2,6 м2 площади квартиры или дома. Однако при хорошем утеплении его можно уложить с меньшим шагом, и тогда отапливаемая площадь увеличится до 3 м2. Максимальная потребляемая мощность у него составляет 300 Вт. Длина кабеля в бухте составляет 20 погонных метров.
Двужильный провод сечением 4 мм «одет» в металлический экран с качественной огнеупорной изоляцией. Производитель заявляет, что кабельная система способна прослужить до 50 лет без ремонта
Обратите внимание, что эта бухта идет с заземляющим проводником. Длина холодного кабеля (участка, который соединяет теплый пол с электросетью) составляет 2 м
Кабель может быть использован, как для плитки, так и для стяжки.
Монтаж водяного отопления

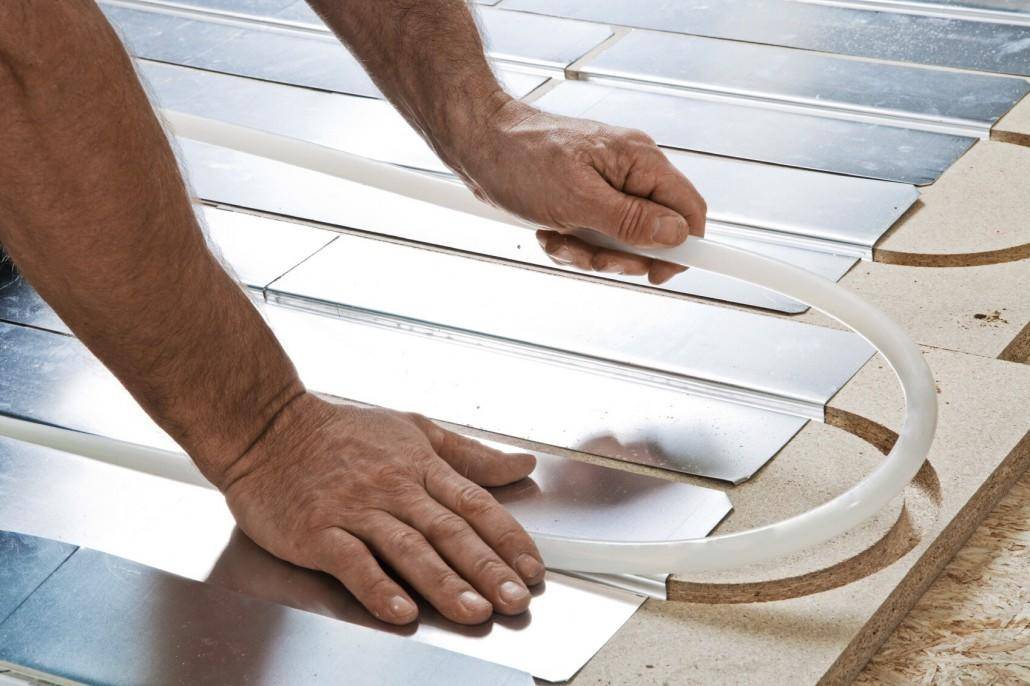

Каким образом монтируется теплый водяной вариант пола на деревянное основание:
Деревянная система теплого водяного пола
- На выравнивающую плиту укладывают теплоизоляцию.
- Сверху набивают деревянные планки, делают специальные пазы в дощатом настиле или укрепляют алюминиевые направляющие. Лучше использовать металл, так как он обеспечит более эффективную теплоотдачу.
- Трубы укладываются с равномерным шагом, по схеме.
- Следующий этап – монтаж армирующей сетки, на которую укладывается подложка и ламинат.
Теплый водяной вариант пола прослужит вам дольше, чем электрический. Некоторые мастера считают его не самым лучшим видом для деревянного основания, мотивируя это возможностью поломок и протечек. Однако материалы современных труб позволяют сделать теплый водяной пол совершенно безопасным. В качестве аргумента против, часто выдвигается недостаточно эффективная теплоотдача, связанная с плохой проводимостью деревянных направляющих. Но этот недостаток легко устранить, используя металлические крепежи.
Выбор типа укладки водяных систем для настила ламинированных досок
Рациональнее всего такой теплый пол устанавливать в частном коттедже. Водяной теплый пол под ламинат – это конструкция из труб, проложенных под покрытием из ламинированных панелей. Движущаяся по системе горячая вода подогревает бетонную стяжку и финишную поверхность пола.
По металлопластиковым трубам этой системы постоянно циркулирует теплая вода, подогревая финишное покрытие пола
Нелишним будет добавить, что современные системы теплого пола изготавливаются из инновационных материалов. Металлопластиковые и полиэтиленовые конструкции надежно защищены от протечек и служат не хуже классически медных труб, а стоимость их значительно ниже.
Монтаж водяной системы подогрева под ламинированным покрытием имеет определенные нюансы, поскольку ламели недостаточно хорошо проводят тепло. Также следует знать, что не все способы укладки этой термосистемы подойдут для такой поверхности пола. Так, при монтаже труб водяного отопления настильным способом, эффект нагревания пола будет стремиться к нулю. Поэтому лучшим вариантом будет прокладка системы обогрева в слое цементной стяжки.
Профессионалы утверждают, что лучше всего устраивать теплые водяные полы под ламинат именно бетонным способом. Таким образом, слой раствора будет защищать трубы от механических повреждений. Кроме того, стяжка будет прогреваться полностью, что позволит проводить тепло равномерно.
Чтобы проложить конструкцию обогрева правильно, нужно учитывать некоторые детали. Начинают работу с разделения поверхности пола на сегменты и определения месторасположения нагревательных элементов. Далее, выравнивают плоскость, укладывают слой термоизоляции, и закрепляют арматуру для бетонной стяжки. После крепится монтажная рейка, и прокладываются трубы теплого пола. Они фиксируются проволокой к ячейкам уже проложенной металлической основы. Сетка арматуры выступает в роли разметки для монтажа системы подогрева пола.
Трубы можно уложить любым из двух известных способов – параллельно или по спирали, в зависимости от предварительно составленного проекта.
Для укладки ламината над теплым полом специалисты советуют заливать систему отопления цементным раствором
Дальнейшим шагом станет заливка установленной системы бетоном для образования стяжки. После окончательной полимеризации раствора следует провести пробный запуск системы. Необходимо проверить давление в трубах и настроить температуру. Если конструкция работает эффективно, ее можно считать готовой к использованию.
Стяжка под плитку
После того как все вопросы с бетоном решены, можно приступать к стяжке под плитку. Существуют требования по ровности поверхности, перепад по высоте на погонном метре не должен превышать ±2 мм, что легко устраняется клеевым раствором.
Шаг 1. Выложите бетон на систему подогрева, в зависимости от объема, совковой лопатой или мастерком предварительно выровняйте массу.
Готовый раствор выкладывают сверху на водяной контур
Для удаления воздушных карманов ребром мастерка постоянно делайте глубокие прорези для выхода воздуха.
Шаг 2. Окончательное выравнивание делайте при помощи правила. Протягивайте его возвратно-поступательными волновыми движениями, большие углубления засыпайте свежим раствором.
Раствор растягивают правилом по маякам, чтобы поверхность стяжки была максимально ровной
Работайте аккуратно, заполняйте все полости около шлангов системы подогрева. Если эту рекомендацию не соблюдать, то теплоноситель не будет отдавать энергию стяжке, пол не сможет прогреваться до заданных комфортных температур. Время полного высыхания бетонной стяжки примерно две недели, категорически запрещается подключать обогрев раньше. Если после высыхания появились довольно большие углубления, то под керамическую плитку их нет надобности специально выравнивать. Поверхность выровняется клеевым составом во время непосредственной укладки плитки.
Стяжку оставляют сохнуть минимум на две недели
Если в помещениях высокая температура и сквозняки, то поверхность стяжки надо накрыть полиэтиленовой пленкой. Дело в том, что быстрое испарение влаги очень негативно сказывается на прочности бетона, ему нужно довольно много времени и воды для оптимального течения химических процессов. Только в таких условиях бетон набирает расчетную прочность.
Общие требования обустройства теплых полов под плитку
Вне зависимости от типа системы подогрева, к полам с плиточным покрытием выдвигаются одинаковые требования.
Основание
Плитку рекомендуется настилать на цементно-песчаную стяжку, она отлично проводит тепло и надежно защищает систему подогрева от механических повреждений
Но не все системы подогрева положительно реагируют на такие нагрузки, особенно осторожно надо работать с инфракрасными. Их рекомендуется монтировать под легкие покрытия: ламинат, линолеум, паркетная доска
Хотя последний вариант надо считать самым неудачным – паркетная доска при высоких температурах нагрева может потрескаться или отслоиться.
При выборе системы теплого пола нужно учитывать степень нагрузки от стяжки и финишного покрытия
Для облегчения веса в качестве основания можно применять фанеру или плиты ОСП. Есть варианты укладки керамической плитки на такие материалы, но профессиональные строители не рекомендуют ними пользоваться. Намного проще и надежнее выбрать другие, более прочные системы для подогрева напольной плитки.
Стройматериалы
Если во время укладки обыкновенного пола из керамической плитки незначительное отклонение от рекомендованной технологии не оказывают заметного негативного влияния, то с теплыми полами все намного сложнее. Необходимо беспрекословно выполнять рекомендации СНиПа, в противном случае во время эксплуатации возникнут очень неприятные ситуации. Дело в том, что теплые полы периодически нагреваются/остывают, а такие изменения температур вызывают колебания линейных размеров. Керамическая плитка не растягивается и не изгибается, клеевые составы изготавливаются на основе цемента и также непластичны. Для обеспечения устойчивости необходимо пользоваться только качественными материалами, способными гасить колебание поверхностей.
Сейчас в продаже есть много качественных клеевых смесей, специально предназначенных для укладки плитки на теплые полы
А есть ли предпочтительный тип теплого пола под ламинат
Выше рассмотрены требования к ламелям и подложке при устройстве децентрализованного отопления
Но хозяевам квартир и домов важно также знать, какой «теплый пол» лучше под ламинат. Для ответа на поставленный вопрос необходимо знать, какие виды «теплых полов» можно установить, их принципиальное отличие друг от друга, достоинства и недостатки каждого из них
В продаже в любом крупном строительном магазине будут предложены:
- водяной;
- электрический;
- инфракрасный (его еще называют пленочным) «теплый пол» от различных производителей. Кроме этого можно купить инфракрасные стержни, представляющие симбиоз электрической и инфракрасной системы подогрева пола.
Скрытая под полом система труб небольшого диаметра (могут быть из меди, металлопластика, полипропилена или сшитого полиэтилена), по которым подается теплоноситель в виде горячей воды (иногда используют тосол), называется водяным «теплым полом». Сразу отметим, что в классическом определении, в том числе и в различных энциклопедиях, к главному признаку такого обогрева помещений относится подключение системы к центральному отоплению, которое выполнить невозможно в принципе:
- Запрещено законодательно;
- Повреждение трубы или соединительной муфты приводит к затоплению не только квартиры с таким полом, но и соседей снизу (центральное отопление обогревает в основном многоквартирные дома), которое быстро не устраняется. Накопившаяся в стяжке и трубах вода будет поступать на нижний этаж до тех пор, пока не демонтируют всю систему;
- Невозможно обеспечить требование о нагревании ламината не более 30 градусов тепла по Цельсию — в центральном отоплении температура теплоносителя значительно выше. Установка терморегулятора не поможет — нужна громоздкая система охлаждения входящего теплоносителя. Но тогда возникнут претензии у соседей — к ним в трубы отопления будет поступать охлажденная вода.
Первый вывод: водяной «теплый пол» можно устанавливать только в частных домах и коттеджах или многоквартирных одноэтажных домах с индивидуальным бойлером или газовым (электрическим) отопительным котлом.
Такая система отопления имеет и немало недостатков:
сложно и дорого монтировать, обслуживать и ремонтировать;
требуется полная замена системы и пола (вода в большинстве случаев разрушает ламели, несмотря на их дополнительную защиту от влаги) при появлении течи;
сложно регулировать температуру входящего в систему теплоносителя.
Вывод второй: под ламинат, если есть альтернативный выбор, от водяного «теплого пола» лучше отказаться.
Водяной тип.
Электрические полы с подогревом укладывать под ламинат также нежелательно. Причина одна — сложно прогреть помещение до комфортной температуры при сильных морозах на улице. Здесь переплелось сразу несколько факторов:
- Температура нагрева кабеля не очень высокая и фиксированная — в противном случае он просто расплавится;
- Кабель укладывается в стяжку, что требует ее прогрева, а она отдает тепло не только вверх, вовнутрь помещения, а в разные стороны. Устройство теплозащиты снизу и с боков решает проблему, но не на 100% — еще не изобретены материалы для бытовых нужд с абсолютной теплозащитой;
- Укладка на стяжку подложки и ламината усугубляют проблему — через такой сэндвич теплу сложно пробиться наверх.
Вывод: комбинация электрический «теплый пол» и ламинат для районов Крайнего Севера неприемлема, для средней полосы России — нежелательна, для южных районов страны — удобный вариант обогрева.
Кабельный тип.

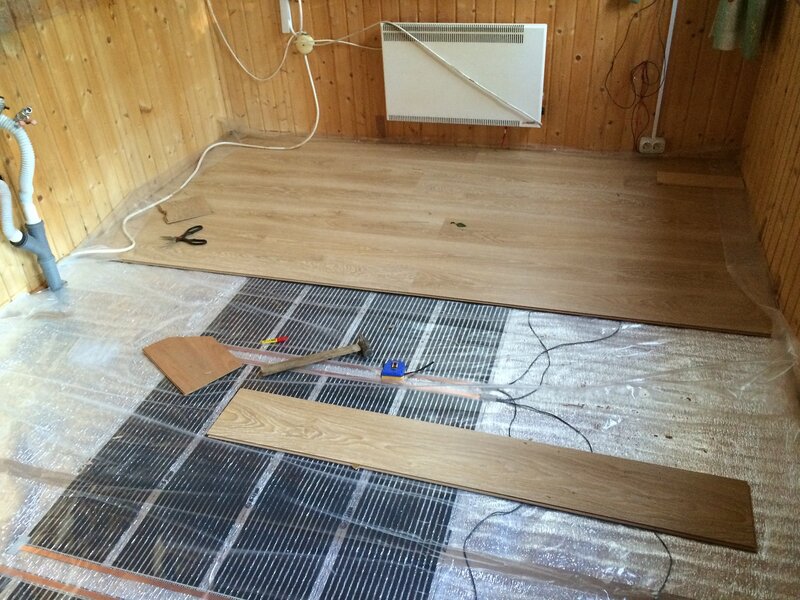

Идеальным вариантом для жителей России является инфракрасный пленочный «теплый пол». Название системы образовано из двух понятий:
- инфракрасный — тепло получено в результате инфракрасного излучения;
- пленочный — проводники вмонтированы полосами в тонкую пленку.
Несомненные преимущества такого обогрева пола:
Инфракрасный тип.
Инфракрасные стержни необходимо укладывать в стяжку. Поэтому сразу проявляются недостатки электрического пола с подогревом. Однако здесь все же есть плюс — температура элементов нагревания выше, чем у кабеля, что позволяет более эффективно отапливать помещение.
Общий вывод по инфракрасным источникам тепла: стержни намного эффективнее кабельного обогрева пола, но не настолько, чтобы рекомендовать их для широт с низкими температурами, пленка столь эффективна, что полностью снимает с повестки дня вопрос того, можно ли стелить ламинат на теплый пол.
Устройство аморфных металлических полов
Несмотря на то, что аморфные металлические полы являются одними из самых новых отопительных приборов рассматриваемой категории, освоить технологию их укладки может каждый обыватель:
- Плоскость для монтажа подготавливается, выравнивается и очищается.
- На черновой пол настилается пенополистирол, зазоры между которым пропениваются специальными монтажными составами.
- После утеплителя, укладывается ПВХ плёнка, играющая роль гидроизоляции.
- Металлический пол выстилается в готовом виде.
- Устройство подключается к органам управления.
- Производятся пуско-наладка и проверка работоспособности металлического тёплого пола.
- Устраивается чистовое покрытие – защитная стяжка с мокрыми процессами для такого оборудования уже не требуется.
Во время устройства такого пола, рекомендуется выполнять заземление питающей розетки, чтобы избежать риск возникновения короткого замыкания при попадании влаги.
Самостоятельная установка электрического теплого пола
- Во-первых, вы можете смонтировать свой пол в стяжку, а потом укладываете сверху плитку.
- Второй вариант — когда «теплопол» кладут на стяжку под керамическую плитку.
- Третий способ — электропол укладывают прямо под напольное покрытие. Нужно подготовить основание для пола, после чего на ровную очищенную поверхность положить гидроизоляционный слой.
Подготовка
Удалите весь строительный мусор и пыль, чтобы поверхность пола была чистой и без трещин. Затем пройдитесь по бетону грунтовкой для увеличения адгезии поверхностей.
Разметьте места, где не требуется нагревать пол, например под сантехникой, ванной, мебелью.
Укладка нагревательных матов
На стенке закрепляется демпферная ленточка для компенсации расширения пола при нагреве. Нужно провести утепление основы пола, чтобы тепло шло вверх. В качестве утеплителя подходит пенофол (при создании дополнительного источника отопления), пенополистирол или минеральная вата. На него монтируется армирующая сетка, но можно не применять её, добавив пластификатор с микрофиброй в раствор. Затем монтируется система теплого пола.
Подключение
В бетоне делается канавка 20×20 сантиметров, и по ней концы нагревательных элементов выводятся к распаечной коробке.
Обратите внимание! Когда вы делаете электропол своими руками, не забывайте проверять сопротивление проводов нагревательного мата и датчика температуры, они должны соответствовать заявленным в инструкции. Также занесите места расположения проводов на схему, которая пригодится вам во время следующего ремонта
Для контроля температуры, в канавку опускается гофрированная труба, в которой находится датчик температуры. Он должен находиться в конце трубки, а также закрыт заглушкой. Уложите его и заполните канавку клеем для плитки. С противоположной стороны будет выходить соединительный провод, который ведет в распаечную коробку.
Радиус изгиба трубы у стены не должен превышать 5 см.! Зачистите концы проводов и закрепите их к термостату. После подключения сделайте пробный кратковременный запуск.
Стяжка
Затем делается заливка электрических матов раствором, толщиной 8-10 миллиметров. Как только она полностью высохнет, работу электропола проверяют ещё раз. Теперь можно стелить обычное напольное покрытие, или же сразу приклеить плитку.
Чтобы уяснить важные детали, рекомендуем посмотреть видео по укладке пола от профессионалов:
Разновидности теплого отопления
Можно выделить всего две разновидности теплого пола – электрический и водяной. Существуют различные вариации, однако суть системы от этого не меняется: в них используется первый либо второй источник тепла. Оба вида укладываются по определенным правилам с соблюдением технических характеристик материала основания, стяжки, нагревательных элементов, верхнего финишного покрытия и так далее. Все эти требования обязательно должны выполняться, так как от них зависит долговечность и эффективность отопления.

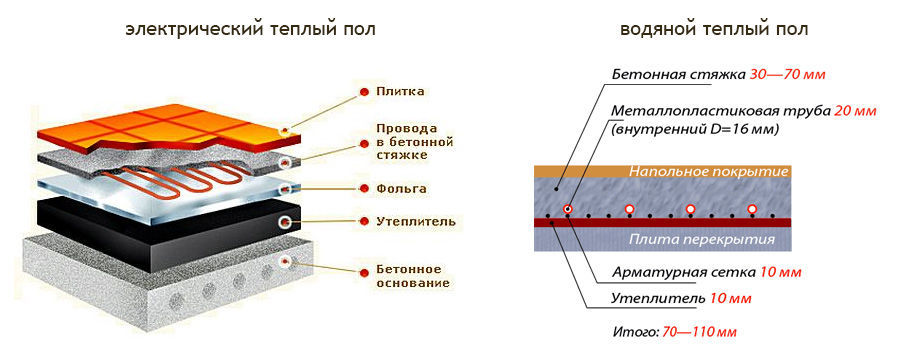

Электрический и водяной теплый пол
В момент появления технологии нагревательные элементы рекомендовалось укладывать исключительно на бетонное основание под керамическую плитку. Благодаря появлению новых материалов в данный момент подогрев можно укладывать и на деревянное основание под ламинат.
Заключение
К обустройству системы теплого пола нужно подходить ответственно. Лучше использовать электрические варианты, и для более легкого и надежного монтажа применять готовые ИК или кабельные рулоны. Еще следует внимательно отнестись к выбору производителя, доверять можно лишь проверенным брендам с хорошей репутацией.
После выбора материалов можно подходить к установке. Сначала придется снять старое покрытие, выровнять пол, уложить изоляционные слои, а поверх них уже и нагревательные элементы. Если используется кабельный вариант, то потребуется еще стяжка между системой нагрева и ламинатным покрытием.
