Установка вентиляционных труб на крыше: пластиковые вытяжные для вентиляции частного дома

Что сложного в оборудовании дома системой вентиляции

Для нормального самочувствия любому человеку нужен приток свежего воздуха, причем не за счет сквозняка или открытой на балкон двери. Основным рабочим локомотивом естественной системы вентиляции была и остается правильно установленная вентиляционная труба. Требований к обустройству вентрубы достаточно много:

Высота и место размещения вывода должны соответствовать правилам установки вентиляционных труб на крыше;
Основные параметры воздуховода, а именно, – высота над уровнем конька, проходное сечение и способ защиты выбираются на основании расчета производительности естественной вентиляции;
Узел установки и гидроизоляция вентиляционной трубы на крыше не должны влиять на прочность стропильного каркаса и надежность кровельного покрытия.

Важно! Выхлопные каналы, отвечающие за приток свежего воздуха, нельзя напрямую совмещать внутри помещения или на крыше с вентиляционной трубой вытяжки кухни или санитарных помещений.

На первый взгляд, в таком объединении нет ничего угрожающего, наоборот, можно избавиться от частокола вентиляционных стояков на крыше и обойтись одной, самой мощной. Заодно появляется возможность уменьшить риск нарушения гидроизоляции трубы вентиляции, всегда сопутствующего установке вентиляционной трубы на крыше в частном доме

На практике такое решение приведет к тому, что отработанный воздух и запах будут гулять по комнатам совершенно непредсказуемо, и навести порядок в системе можно будет только установкой мощного крышного вентилятора, внутренними маломощными электровентиляторами уже не обойтись.

Установка

К установке вентиляции стоит приступать после грамотного проведения расчетов и закупки необходимых материалов. Работа должна осуществляться на этапе чернового ремонта, то есть по окончании штукатурки и шпаклевки стен. Для качественного монтажа следует соблюдать такие условия, как:

не устанавливать вытяжку непосредственно на выход для вентиляции;
использовать вентиляционную решетку с обратным клапаном;
не применять трубы с малым сечением;
не перегораживать участки лопастями вентиляторов;
монтировать технику на высоте больше 1,7 метра.

Монтаж пластиковых вентиляционных труб своими руками не представляет особой сложности и напоминает сборку детского конструктора. Для работы потребуются следующие инструменты:

плоский канал для вытяжной вентиляции;
горизонтальное и соединительное колено;
настенная пластина;
круглый редуктор с переходником;
ножовка по пластику;
наждачная бумага;
клей, герметик;
разметочный инструмент.

Прежде всего, нужно расположить кухонную плиту ближе к выходному отверстию, иначе воздуховод придется тянуть через все помещение. Установка системы вентиляции производится следующим образом:

при подготовке конструкций необходимо отрезать нужные по длине заготовки и зачистить края;
на противоположных сторонах кухни нужно сделать отверстия для установки устройств;
необходимо присоединить воздуховод к стене и потолку специальными хомутами посредством кронштейнов или шпилек. Не рекомендуется использовать саморезы в качестве крепления.
нужно оборудовать вытяжное устройство обратным клапаном и всасывающий вентилятор;
следует соединить трубу для вытяжки с вытяжным устройством;

необходимо установить к всасывающей конструкции фильтр, воздухонагреватель, кондиционер, рекуператор;
стоит скрепить воздуховод с системой ввода воздуха;
смонтировать дополнительные элементы, например, шумо- и теплоизоляцию.

При монтаже вентиляционной системы стоит знать, что наличие поворотов снижает работоспособность. Каждый угол сокращает производительность на 10%. Чем короче общая длина труб, тем эффективней будет работать вытяжка. Те же 10% работы лишнего метра теряются при длине труб больше 3 метров. Установка вытяжки – это удобный и несложный процесс, который осуществляется без лишнего шума и мусора, работа выполняется в кратчайшие сроки.

Монтаж вентиляции: альтернатива воздуховодам

Вентиляционная система является важным условием создания комфортных условий в загородном доме. В зависимости от проекта дома она может иметь довольно сложное устройство, дополнительные функции и приличную стоимость. Последний пункт пробуждает к жизни понятное стремление сэкономить, заменив часть воздуховодов канализационными трубами. Чтобы понять, приведет ли такое решение к ожидаемому результату, следует рассмотреть следующие факты:

Отличие размеров. Размеры и сечения канализационных и вентиляционных труб чаще всего не совпадают, поэтому комбинированную систему собрать не получится. Шанс есть, если монтаж будет проводиться с нуля.
Экологичность материала. Для вентиляционных изделий используют пластик, не ухудшающий качество поступающего воздуха. Канализационные трубы не отличаются экологической чистотой, что объясняется спецификой применения. Учитывая эти особенности, канализационные элементы в системе вентиляции допускается использовать только в вытяжной части.

Один из способов маскировки вентиляционной трубы от вытяжкиИсточник folksland.net

Особенность материала. Воздухопроводы при производстве обрабатываются антистатиками, благодаря чему поверхность изделий остается чистой. В отличие от канализационных аналогов, на внешних стенках которых неизбежно будет накапливаться грязь, а внутри образуются скопления пыли и будут удобно себя чувствовать всевозможные микроорганизмы. Еженедельное стирание пыли с поверхности — дело несложное, вопрос в том, как быть с внутренним содержанием.
Вес. Трубы для канализации гораздо тяжелее, чем воздуховоды; при монтаже навесной вентиляции для них потребуется усиленное крепление.
Внешний вид. Конструкция из канализационных элементов проигрывает в презентабельности. Под дизайн помещения гораздо проще подобрать подходящие вентиляционные трубы.

Приведенные факты заставляют сомневаться в целесообразности применения канализационных труб для организации домашней вентиляции. Компромисс, имеющий право на существование — их использование в нежилых помещениях (например, гараж) или для обустройства вытяжки.

Правильно подобранные элементы вентиляционной системы впишутся в любой интерьерИсточник bouw.ru

Как защитить деревянную основу от горячей печной трубы

Как вы помните, согласно нормативам СНиП 41-03-01-2003 минимальное расстояние от печной трубы до любых деревянных конструкций стартует от 140 мм. Наиболее «продвинутыми» в этом отношении считаются сэндвич элементы, но и там утеплитель имеет максимальную толщину всего 100 мм.

Делаем вывод, все печные трубы при прохождении через конструкции деревянной кровли или деревянное межэтажное перекрытие нужно защищать.

Проход трубы через потолок бани является наиболее яркой иллюстрацией к данной теме, так как бани в нашей великой державе, как правило, делаются из дерева. К этому еще стоит добавить, что температура в банных печах зачастую выше, чем в обычных.

При обустройстве таких переходов можно пойти двумя путями, купить специальный переходной блок или сделать все своими руками.

Сейчас промышленность выпускает разнообразные потолочные проходные узлы (ППУ). В дорогих конструкциях подобного плана предусмотрен специальный усиленный короб, который идет вместе с утеплителем, наполнителем и прочей фурнитурой. Но сколько я сталкивался, наш человек не желает платить деньги за такие удобства и в этом, я с ним солидарен.

Дело в том, что сама по себе конструкция не особенно сложная и здесь, как это часто у нас бывает, дешевле купить все по отдельности. Сначала я расскажу, как выглядит классическая инструкция для такого обустройства, а затем поведаю, как я делал переход трубы через потолок бани своими руками:

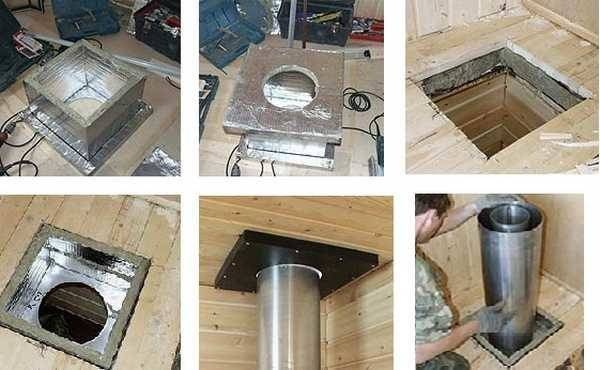

Практически на любом строительном рынке сейчас можно найти специальные металлические короба с уже готовым вырезанным под определенный диаметр дымохода отверстием;
В горизонтальной пластине такого короба, которая одновременно является частью потолка, по периметру делаются крепежные отверстия под саморезы. Но сразу конструкцию на «голый» деревянный потолок крепить нельзя. Ее края нужно предварительно обложить не горючим теплоизолятором. Чаще всего для этих целей используется асбестовое полотно;
Габариты вертикальных стенок короба подбираются аналогично с таким расчетом, чтобы между ними и проходным отверстием можно было закрепить асбестовое полотно;

Изнутри вертикальные стенки короба положено обкладывать фольгированной базальтовой ватой толщиной 30 – 50 мм, стоит она конечно дороже чем обычная, но такова инструкция;
Абсолютно четко без малейшего зазора подобрать отверстия в коробе под печную трубу практически нереально, хотя бы небольшой зазор, но все же будет. Вот его положено замазать жаропрочным герметиком;
Далее пространство между фольгированной базальтовой ватой и печной трубой заполняется керамзитом или такой же ватой, только мягкой и без покрытия. Для нежилого чердачного перекрытия этого хватит, но если баня мансардного типа, а на втором этаже есть комната отдыха, то короб сверху нужно накрыть плитой из минерита (жаропрочный и более безопасный аналог асбеста) или такой же пластиной из нержавейки.

Теперь, как я и обещал, расскажу о собственном опыте обустройства такого перехода. Баня делалась давно, и тогда этих удобных приспособлений попросту не было. Сэндвич конструкции на тот момент стоили баснословных денег, поэтому в качестве дымохода была установлена бесхозная чугунная труба.

Квадратное отверстие в деревянном перекрытии было вырезано с таки расчетом, чтобы во все стороны между дымоходом и древесиной было не менее 250 мм. На вертикальные стенки ниши я сразу набил асбестовое полотно.

Снизу был подшит трехмиллиметровый лист нержавейки. Хотел подшить десятимиллиметровую асбоцементную плиту, но побоялся, что она лопнет от температуры, хотя сосед подшил и стоит до сих пор.

Трубу в коробе я обернул асбестовым полотном и поверх него законопатил зазор глиной. А сверху все это хозяйство засыпал керамзитом среднего диаметра. На втором этаже бани я решил сделать комнату отдыха, но второго такого же листа нержавейки на тот момент у меня не нашлось.

Тогда я замешал цементно-известковый раствор на основе керамзитного песка и залил тридцатимиллиметровую армированную катанкой стяжку. Только стяжка заливалась не вплотную к чугунной трубе, а через прокладку из асбестового полотна, иначе при температурных колебаниях она бы попросту потрескалась.

5 Задача аэраторов

Устройство крышной вентиляции выглядит очень просто: воздушные массы должны естественным путем перемещаться по направлению снизу вверх. Для подачи новых порций свежего воздуха задействуются специальные отверстия в карнизе, при этом выход потоков из помещения осуществляется посредством аэраторов с крышкой. Они находятся в крыше непосредственно у конька.

Для предотвращения проникновения осадков под кровельный пирог необходимо найти подходящий тип крышки трубы. Оптимальным вариантом является вентиляционный грибок на крышу, который выполняет не только практическую функцию, но и декоративную. На рынке предлагается масса разновидностей таких конструкций, поэтому выбрать красивый и эффективный грибок для вентиляции на крышу не составит особого труда.

Строение узла и самой системы вентиляции

Конструктивно вентиляция представляет собой систему труб, обеспечивающих удаление отработанного воздуха из помещений наружу. Бывает нескольких видов – принудительная и естественная. Частные дома чаще оборудуются вторым типом, который работает по принципу конвекции – свойстве теплого воздуха подниматься вверх.

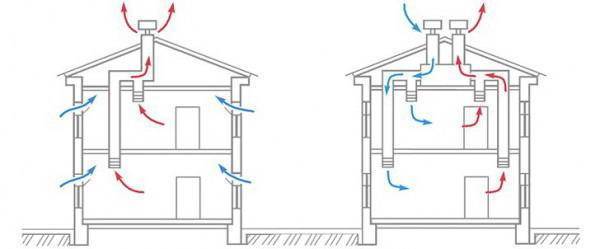

Рисунок 2. Виды вентиляционных систем с естественным воздухообменом

Одним из основных элементов системы являются узлы прохода (УП), которые предназначены для вывода труб через кровельное покрытие. По материалу изготовления они бывают металлическими, пластиковыми и комбинированными. Обычно для обустройства используются уже готовые решения, обеспечивающие герметичное соединение. Устройства выпускаются разных видов по диаметру воздуховода и конструктивному исполнению.

Фото 3. Разные виды готовых изделий для обустройства УП

Строение узла прохода вентиляции через кровлю:

Отверстие в кровельном покрытии – делается по размеру и форме проходящей через него трубы.
Воздуховод – трубы, которые проходят через отверстие в кровле.
Проходка – служит для создания герметичного соединения труб воздуховода и кровельного покрытия. Состоит из опорного кольца и присоединительного фланца, который может иметь разный угол в зависимости от наклона ската.

Проходки выпускаются нескольких видов:

Эластичные – производятся из специальной резины и других гибких материалов, устойчивых к атмосферным воздействиям. Наличие гофрированного рукава позволяет устанавливать их на крышах с любым уклоном скатов.

Рисунок 4. Эластичная проходка

Пластиковые элементы – имеют специальную конструкцию, позволяющую регулировать вывод под определенный угол ската. Выпускаются в виде доборных элементов для разных кровельных материалов.

Фото 5. Пластиковые УП

Фановые трубы тоже располагают на кровле, но эта система конструктивно отличается от вентиляционной – она соединяется с канализацией и обеспечивают удаление неприятных запахов из канализации. Однако для обустройства УП фановых труб применяются аналогичные проходки. Конструкция системы наглядно показана на рис. 6.

Рисунок 6. Вывод фановой трубы через крышу в частном доме

Как вывести трубу через крышу из профнастила

Любая система отопления дома, за исключением электрической, предполагает вывод на кровлю дымовых труб для выброса в атмосферу продуктов горения. Рассмотрим, как вывести дымоход через профнастил.

Для начала нужно убедиться в правильном расположении дымоходной трубы — точка выхода должна находиться в затемнённой северной стороне, куда мало попадает солнце.
Выбирают форму трубы и размер её сечения, учитывая климатические условия данной местности, рельеф и температуру выходных газов.
Затем определяются с высотой трубы согласно СНиП.
Изготавливают трубу сами, или покупают готовую и проводят монтаж.

Высота вентиляционных шахт по СНиП

При расчёте высоты вентиляционных шахт учитывают:

возвышение трубы относительно самой верхней точки кровли и смежных построек;
общую протяжённость дымового канала;
размер оголовка;
проектировочную высоту.

Требования и нормы по СНиП:

для плоской кровли минимальная высота составляет 1 м;
если дымоход расположен от конька на расстоянии меньше 1,5 м, его высота должна быть на 0,5 м больше верхней точки кровли;
при условии расположения дымохода в пределах 1,5–3 м от конька, оголовок трубы должен располагаться на уровне излома крыши;
когда дымоход установлен на расстоянии свыше 3 м от конька, его верхняя часть должна находиться на условной линии, проведённой от конька вдоль ската под углом 10o.

Устройство вентиляции в частном доме своими руками

Шаг № 1 Расчеты

Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:

Р=VхK, где

V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;

K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.

Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:

Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
Толщина стен помещений.
Количество бытовой и компьютерной техники.
Площадь остекления.
Расположение здания относительно сторон света.
Наличие (отсутствие) преобладающего ветра в этой местности.
Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.

Шаг № 2 Естественная вентиляция: улучшение параметров

Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

Принцип вентсистемы в двухэтажном частном доме

В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм). С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).

Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.

Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).

Шаг № 3 Приточная и вытяжная вентсистемы

Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.

Рекупепатор для вентсистемы

Приточная вентиляция в частном доме, монтируется в стену таким образом:

С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
В него вставляется труба с утеплителем.
На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
Подключение к электрической сети.
Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.

Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.

Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.

Шаг № 4 Вентиляция в частном доме своими руками схема

Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.

Энергоэкономиное устройство вентканала

Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:

воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
очищается от вредных примесей атмосферы;
нагревается до необходимой температуры;
далее, по воздухопроводу, поступает во все помещения дома;
отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
отдает свое тепло входящему холодному воздуху;
из рекуператора, по вытяжной трубе – в атмосферу.

Технология установки трубы на крыше

Прежде чем сооружать вывод вентиляционной трубы, необходимо завершить монтаж внутренних инженерных коммуникаций и закрепления воздуховодов. Перечень необходимых инструментов зависит от вида материала кровли и может включать зубило, ножницы по металлу, дрель и электролобзик. Кроме того, понадобится строительный уровень для контроля правильного расположения вентиляционной трубы и маркер для разметки.

Этапы монтажа узла прохода

Вывод трубы на крышу через перекрытия удобнее выполнять с помощью готовой конструкции узла прохода, который устанавливают следующим образом:

определяют место установки проходного элемента на крыше, учитывая особенности ее конструкции и требования СНиП;
намечают контуры, где будет располагаться труба для вентиляции, и вырезают в кровле отверстие нужного диаметра, выбирая инструмент и способ в зависимости от используемого материала;
таким же образом делают отверстия в гидроизоляции и утеплителе;
размечают по шаблону положение проходного узла и просверливают ряд отверстий для крепления саморезов;
очищают поверхность кровли от пыли, грязи и влаги;
наносят на нижнюю поверхность уплотнительной прокладки слой герметика и располагают ее на предназначенном месте;
на прокладку устанавливают проходной элемент и фиксируют его с помощью саморезов;
вентиляционную трубу вставляют в узел прохода, затем проверяют вертикальность ее расположения и закрепляют шурупами.

Конструкция проходного узла для вывода вентиляционной трубы на крышу

После монтажа вентиляционной трубы на крыше следует проверить плотность прилегания основания проходного элемента: он должен быть прижат к кровле таким образом, чтобы произошло устранение излишков герметика из-под прокладки конструкции. Кроме того, со стороны чердака следует провести герметизацию выхода воздуховода на крышу.

Дополнительные устройства

Для защиты воздуховодов от попадания мусора и атмосферной влаги используют колпак на вентиляционную трубу, который предотвращает ее засорение и увеличивает срок службы. Обычно он состоит из следующих частей:

крышки в виде зонта, защищающего от осадков;
капельника, используемого для отведения воды, стекающей с верхушки.

Колпак на вентиляционную трубу

Кроме вентиляционной трубы, на крыше могут устанавливаться аэраторы, которые обеспечивают циркуляцию воздуха между слоем теплоизоляции и внешним покрытием кровли. Они необходимы, если длина ската превышает 3 м и естественной тяги недостаточно. Для эффективного функционирования аэраторов следует предусмотреть возможность притока воздуха и правильный монтаж контробрешетки на всей площади ската кровли.

Аэратор кровельный

При правильном выборе месторасположения вывода вентиляционной трубы на крыше, соблюдении технологии его установки и использовании дополнительных приспособлений достаточно просто обеспечить оптимальное движение воздушных масс в системе и создать комфортный микроклимат в помещении.

Что это такое и зачем он нужен?

Узел прохода (УП) труб вентиляции через кровлю (другое название – вентиляционная проходка) представляет собой специальное устройство, которое служит для вывода загрязненного воздуха наружу здания. Оно состоит из трубопровода и других конструктивных элементов, обеспечивающих герметичное соединение с кровельным покрытием.

Рисунок 1. Внешний вид вентиляционной проходки через кровлю

Согласно СНиП узел прохода вентиляции нужен для таких целей:

Вывод отработанного воздуха из помещений со сложным температурно-влажностным режимом.
Обеспечение качественного воздухообмена на чердачном или мансардном этаже.
Монтаж фанового стояка в стене – он соединяется с канализационной и вентиляционной системой для отвода запахов.

Также проходные узлы применяются для вывода дымовой трубы через кровлю – при наличии в доме каминов, печей, газовых, твердотопливных котлов и другого подобного оборудования. В этом случае для проходок необходимо дополнительно применять огнезащитные материалы, поскольку дымоходные трубы (тем более металлические), склонны к сильному нагреву. Это может привести к повреждению элементов кровельной системы.

Преимущества и недостатки решения

У инженеров нет единого мнения по поводу того, оправдано ли устройство вентиляционной системы с использованием труб. Одни утверждают, что у такого решения больше минусов, чем плюсов. Другие полагают, что вентиляция должна удовлетворять условиям строительных нормативов, и в таком случае она может быть сделана из любых подходящих материалов.

В действительности владельцу дома стоит исходить из реалий. Они заключаются в том, что канализационные трубы экологичны, а системы, созданные с их применением, отличаются герметичностью, надёжностью и прочностью. Трубы для канализации изготавливают из таких материалов:

поливинилхлорид;
полиэтилен;
полиуретан;
полипропилен.

Во всех случаях размерный ряд достаточно широк, что позволяет выбрать изделия с нужным диаметром. Продукция имеет различную конфигурацию, и это ещё один плюс: у владельца жилья есть возможность смонтировать вентиляцию любой сложности, в том числе с нестандартной разводкой.

Выбирая трубы по сечению, целесообразно отдать предпочтение круглым или прямоугольным. Они имеют тонкие стенки, за счёт чего конструкция получается не слишком тяжёлой, а процесс её сборки существенно упрощается. Изделия соединяют между собой, стыкуя раструбы. Герметичность обеспечивается благодаря резиновым уплотнителям.

Безусловный минус заключается в образовании статического электричества. Заряд возникает вследствие движения воздуха. С течением времени из-за этого на внутренних стенках оседает пыль. Если не принимать мер, система может засориться. Решение проблемы — использование антистатика. Им нужно обработать трубную продукцию непосредственно перед монтажом вентиляции.

Виды пластиковых труб для системы отопления

Разновидности и материалы для производства пластиковых труб

Существует несколько видов современных пластиков:

Поливинилхлорид (ПВХ).
Полиуретан.
Полипропилен.

Каждый имеет свои собственные преимущества и практически все – один-единственный недостаток.

Использование полипропиленовых труб для обустройства вентиляции промышленного здания

Поливинилхлорид (ПВХ)

Это самый дешёвый, легкий и прочный вариант, легко обрабатываемый как промышленно, так и в домашних условиях. В обычных климатических условиях он практически вечен и безвреден: разлагается если не сотни, то уж точно десятки лет, так что вентиляционные каналы и различные изделия из него переживут сам дом.

Но есть одно жёсткое ограничение в использовании. Этот пластик содержит хлор, а температура разложения ПВХ (160-180°С) ниже температуры пластичности (200-220°С). Поэтому его нельзя формировать с помощью горелки и, тем более, применять там, где используются относительно высокие температуры.

Круглая вентиляционная труба из поливинилхлорида (ПВХ)

При разложении будут выделяться соединения хлора и, в первую очередь, HCl. Этот газ с влагой образует собственно соляную кислоту, поэтому опасен для глаз и дыхательных путей, хотя во всем остальном просто неприятен или практически незаметен.

Таким образом, поливинилхлорид – идеальный пластик для вентиляции, частично исключая кухню, водонагреватель, камин и те места, где может возникнуть температура свыше 120°С (считается, что это «верхняя планка» для безопасности человека).

Прямоугольные плоские ПВХ-трубы для обустройства воздуховодов

Полиуретан

Этот пластик мало отличается от ПВХ, но может без проблем выдерживать температуры до 280°С. При температуре выше начинается разложение с выделением еще и азотных соединений, что в разы опаснее, чем соединения хлора.

Относительным недостатком считается его дороговизна, но зато он сочетает два несочетаемых, казалось бы, фактора: пластичность и износостойкость. Пластичность полиуретанов превосходит устойчивость гранита и стали к изломным напряжениям. Готовое изделие из полиуретана можно сгибать бесконечное количество раз – он не треснет и сохранит начальную форму, как только напряжение пропадёт.

Полиуретан идеален для бытовых температурных деталей, особенно там, где возможны сдвиги и искривления: сцепные кольца, всевозможные патрубки и участки, где может быть высокая бытовая температура.

Полиуретановый шланг для монтажа вытяжных вентиляционных систем

Полипропилен

Этот пластик идеален для формовки. Уже при 180°С он удивительно пластичен, так что любую трубу можно скрутить даже просто в горячем паре, а горелкой можно согнуть под любым углом. При этом он долговечен, а при высоких температурах сам по себе ничего опасного не выделяет (могут быть опасными примесные красители или специальные добавки). Находится в средней ценовой категории, но достаточной, чтобы делать из него не только составляющие систем пластиковой вентиляции, но и отопительные батареи.

Полипропилен – сравнительно дорогой, но универсальный безопасный пластик.

Вентиляционные трубы и комплектующие из полипропилена

Какие бывают?

В производстве пластиковых вентиляционных труб используются такие материалы, как полиэтилен, полипропилен, поливинилхлорид, фторопласт. Могут добавляться дополнительные вещества для окрашивания или устойчивости изделия к разным температурам и химическим средствам.

Полиэтилен

Конструкции из полиэтилена применяются хозяевами дач, загородных построек. Полиэтиленовые трубы устанавливаются внутри и снаружи помещений. Среди преимуществ вентиляционных труб из полиэтилена выделяют следующие:

выдерживают перепады температур от -45 до +75 градусов;
позволяют легко прокладывать соединительные отверстия;
выпускаются с ультрафиолетовым и антистатическим покрытием.

Полипропилен

Полипропиленовые вентиляционные трубы выбирают начинающие мастера или те, кто располагает ограниченным бюджетом. В Европе такие конструкции устарели, однако, в России по-прежнему популярны за счет следующих преимуществ:

доступность;
легкая установка;
высокая стойкость к агрессивной химии;
отсутствие гигроскопичности.

Все же не обошлось и без минусов – материал не является огнеустойчивым, долговечным, плохо переносит отрицательные температуры.

Поливинилхлорид

Этот материал является самым распространенным вариантом. Он используется жильцами квартир и небольших коттеджей. Пользователи труб ПВХ отмечают такие плюсы, как:

удобство при монтаже и применении;
доступность материала;
герметичность;
наличие ультрафиолета, защищающего от разрушения.

Однако со временем трубы из поливинилхлорида трескаются, а при температуре выше +120 градусов выделяют хлор.

Фторопласт

Вентиляционные трубы из фторопласта устанавливают на приточно-вытяжной воздушный режим. Среди достоинств стоит отметить следующие:

устойчивость к парам, кислотно-щелочным растворам;
механическая прочность;
высокий температурный диапазон от -40 до +140 градусов.

Благодаря вышеперечисленным свойствам конструкции применяют для притока и оттока агрессивных воздушных масс.

1 Принципы циркуляции воздуха в жилых помещениях

Вентиляционная система – комплекс воздуховодов и каналов, через которые из жилых помещений удаляется загрязненный воздух. Чтобы такая сеть нормально работала, она должна быть грамотно спроектирована и установлена, в соответствии с современными нормативами, с учетом индивидуальных характеристик внутренних помещений и правил их эксплуатации.

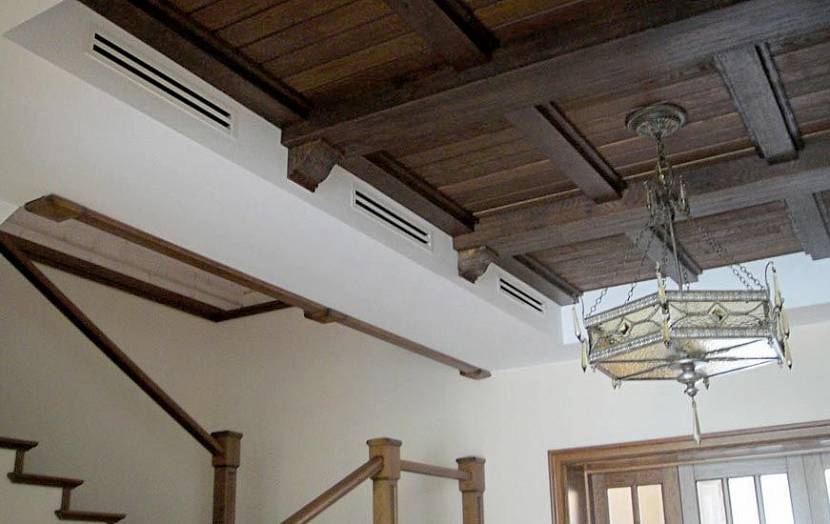

Для устройства вентиляционной системы нужно разместить элементы воздуховода во всех комнатах и подвести вентканалы к центральному стояку

Принцип действия естественной вентиляции крайне прост – в комнатах во время их использования образуется застоявшийся воздух, наличие которого приводит к возникновению зон низкого давления. Из этих зон кислород стремится к зонам с высоким давлением, уходит из дома через специальные вентиляционные каналы и заменяется свежим воздухом. Циркуляция воздушных масс осуществляется непрерывно и по естественным причинам, потому при грамотном проектировании в домах вовсе не обязательно устанавливать дорогостоящие искусственные системы приточно-вытяжной вентиляции.

На эффективность работы естественной вентиляции влияет количество воздуховодов, общая протяженность вентиляционных каналов, площадь сечений труб и другие факторы. Но в целом естественная система является достаточно простой. Для ее устройства достаточно собрать воздуховод, разместить его элементы по всем комнатам и подвести вентканалы к центральному стояку. По своей конструкции такая система мало чем отличается от канализации.
