Замена полотенцесушителя в ванной комнате: подключение и монтаж

Боковая и диагональная схема

Такие способы подключения чаще всего используются для полотенцесушителей в форме лесенок. Сама процедура монтажа довольно проста, да и изначальных требований не так уж много: можно располагать оборудование на любом расстоянии от стояка, не смещать байпас, не зависеть от направления подачи воды, высота от уровня пола также не важна.

Но есть несколько правил, которые необходимо соблюдать при установке, чтобы система функционировала без сбоев:

• подводка, с помощью которой осуществляется подключение оборудования, не должна изгибаться, поскольку в подобных местах может скапливаться воздух, мешающий прохождению воды,
• необходимо внимательно отнестись к размещению точек врезки на стояке. Нижняя должна располагаться ниже соответствующего патрубка подключения. Верхняя — аналогично, выше соответствующего ей патрубка,
• также необходимо сформировать уклон, составляющий примерно от 0,2 до 0,3 см на каждый погонный метр подводки,
• если трубы подводки сделаны из полипропилена, то их диаметр должен быть ДУ25. Для стальных труб этот показатель равен трем четвертям дюйма,
• полипропиленовые трубы подводки также несколько ограничивают возможное удаление полотенцесушителя от стояка — это расстояние не должно превышать четырех с половиной метров,
• крайне желательно обеспечить трубам наличие теплоизоляционного слоя. Если они монтируются внутрь стены, то это условие становится обязательным.

Технология подключения

После отключения подачи водоснабжения работы по установке полотенцесушителя выполняются поэтапно.

Демонтаж старой конструкции и слив воды из стояка.

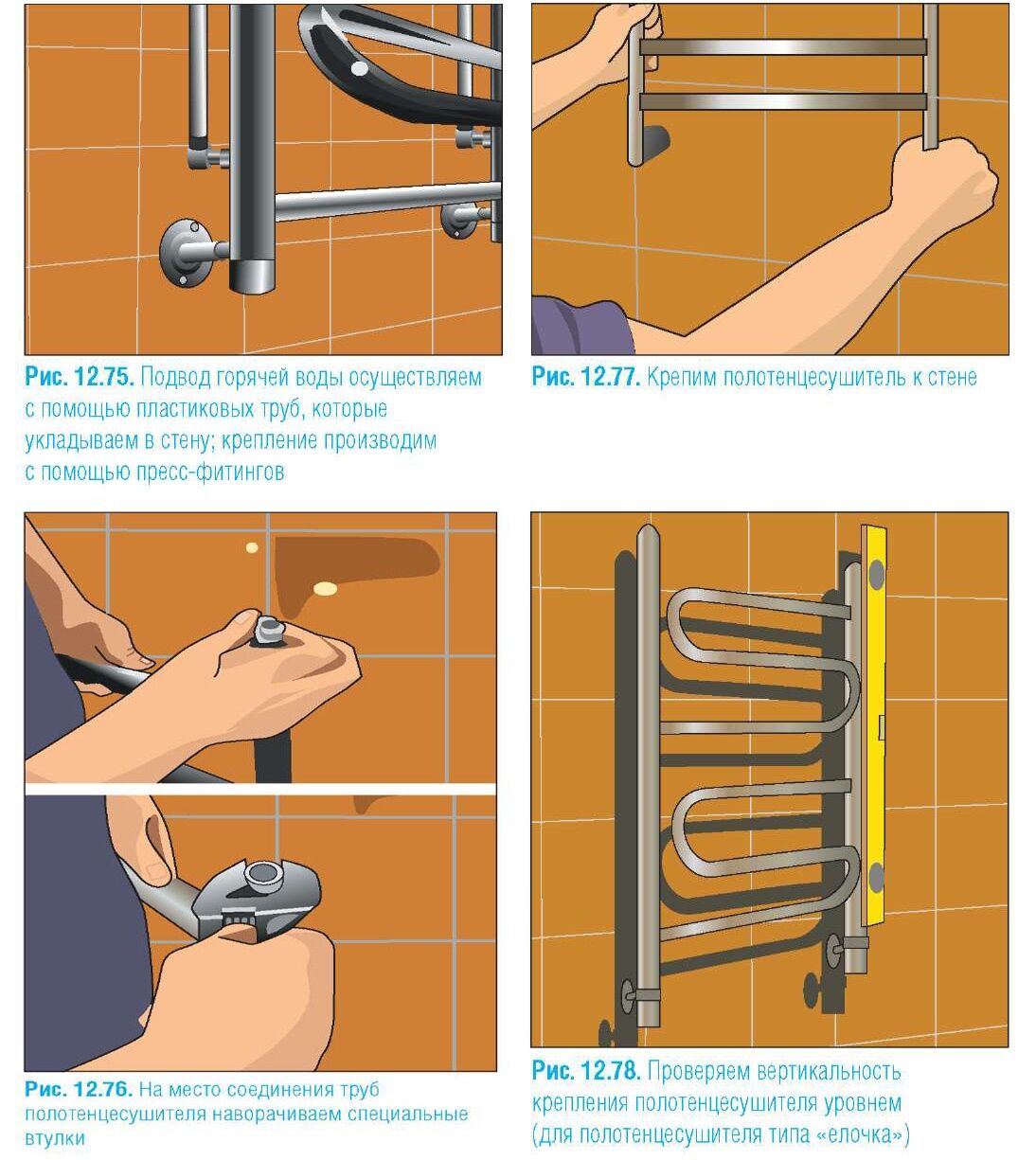

Разметка для установки кронштейнов и монтажа нового изделия с учетом габаритных размеров полотенцесушителя. При этом необходимо учитывать, что подвод воды к полотенцесушителю должен осуществляться под небольшим углом. Наклон трубопровода – примерно 5 мм на всю длину. При решении вопроса, как правильно установить полотенцесушитель в ванной, следует помнить, что вода в конструкции должна двигаться по направлению сверху вниз. Хотя надо отметить, что существуют модели змеевиков с нижним подключением.

На отмеченные точки монтируются кронштейны, на которых впоследствии будет крепиться полотенцесушитель. Установка без использования кронштейнов не рекомендуется, поскольку эти приспособления обеспечивают некоторую подвижность конструкции, что необходимо для компенсации температурных расширений

Важно также помнить, что существующие нормативы определяют диапазон допустимых значений расстояния от оштукатуренной или покрытой облицовочным материалом стены – 35 и 50 мм для труб диаметром до 23 и более 23 мм соответственно.
Монтируются подводящие трубы и обводной байпас с вентилями.
Участки полипропиленовых коммуникаций стыкуются при помощи паяльника. При монтаже металлических труб потребуется нарезание резьбы

Для соединения металлических и полипропиленовых участков используются специальные фитинги. Все резьбовые соединения герметизируются подмоткой.

Установка полотенцесушителя в ванной может считаться качественной, если при подключении водоснабжения все соединения остаются сухими.

Если выбрана комбинированная модель, то монтаж полотенцесушителя в ванной своими руками включает в себя также и подключение к электросети. Работы при этом выполняются по тем же правилам, что и установка электрических моделей.

Хотелось бы отметить, почему может быть интересна самостоятельная замена полотенцесушителя в ванной комнате — цена на проведение работ у различных компаний будет ориентировочно в размере 500 рублей за демонтаж и от 1200/4800 рублей за монтаж полотенцесушителя без байпаса и вместе с ним соответственно.

Установка байпаса и кранов

Байпас на змеевике Байпас – это специальная перемычка, которая позволит вам перекрывать подачу воды в змеевик, не нарушая её циркуляции в стояке. Проще говоря, это дополнительная обходная труба, которая должна стоять до кранов. Ставить её не обязательно, но крайне желательно. Так вы сможете быстро перекрыть воду, если появиться течь.

Перемычка представляет собой обычную трубу, в нашем случае полипропиленовую. Для её установки на концы змеевика крепятся шаровые краны.

При этом диаметр перемычки должен быть не меньше, чем подводящей трубы. На самой перемычке не должно быть никаких вентилей или кранов. Некоторые ставят их для регулировки тепла в ванной, но их установка может помешать циркуляции воды в другие квартиры. Даже в некоторых инструкциях к установке (например, от ARGO), сказано про установку крана в перемычку, однако потом у вас могут возникнуть с приемом работы сотрудником управляющей компании.

Многие мастера используют для монтажа полипропиленовых фитингов обычные трубные ключи. Однако для полипропилена использовать их нельзя, потому что острые засечки могут повредить материал фитингов, они обхватывают их только в двух точках. Чтобы этого не случилось, используют специальные ремешковые ключи.

Почему не греется полотенцесушитель? Разбираем основные причины

Итак, змеевик установлен и все, казалось бы, в порядке, но он напрочь отказывается греться. Давайте выясним, почему это может происходить и что следует делать в том или ином случае.

1. В магистрали нет горячей воды. Если магистраль тупикового типа (то есть жидкость движется только при открытом кране), то предпочтительнее использовать электрический змеевик.
2. Устройство подключено к отопительной системе и не работает. Здесь все достаточно просто: змеевик греется лишь в период сезона отопления, а все остальное время он холодный. Здесь рекомендуется либо установить электрическое изделие, либо перенести уже наличествующее в систему подачи горячей воды.
3. Образовались засоры и пробки. Это относится к полотенцесушителям, которые установлены уже давно и в какой-то момент вдруг перестали греться. Что делать? Перекройте кран, снимите змеевик и закройте трубы заглушками. Далее, используя ершик на мягкой проволоке, прочистите трубы. Чтобы убрать солевые отложения на стенках, слегка простучите их. В конце тщательно промойте оборудование под напором воды. При желании можете промыть его еще и раствором соляной кислоты, для чего нужно перевернуть изделие вверх ногами и заполнить его этим раствором. Спустя некоторое время опустошите его и промойте водой. Благодаря кислоте твердые осадки смягчатся. А если прочистка не помогла, то придется поменять полотенцесушитель.
4. Образовалась воздушная пробка. Если в системе появился воздух, это может стать причиной того, что сушка не греется. Для стравливания воздуха можно использовать кран Маевского, который производится как с ручным, так и с автоматическим краном для спуска воздуха. После удаления воздуха жидкость начнет свободно перемещаться, и сушка быстро прогреется до требуемой температуры.
5. Неправильный монтаж. Если не работает недавно установленный змеевик, то, возможно, причина кроется в слишком большом расстоянии между ним и стояком в ванной. Как результат – образуется чересчур большое сопротивление, а горячая жидкость туда попросту не попадает.

Старый трубопровод. Как известно, со временем трубы ГВС забиваются, в связи с чем давление падает, а сантехническое оборудование не работает должным образом. Чтобы прочистить трубопровод, нужно закрыть кран и перекрыть заглушкой спуск магистрали. Вторая заглушка закручивается на линии циркуляции. Кран открывается, а через спуск должна выйти вода со шламом. Наибольшие трудности зачастую возникают с вертикальными отрезками магистралей. Для очистки горизонтальных отрезков можно воспользоваться описанным выше способом. По окончании прочистки проверьте, на забит ли змеевик, после чего установите его на месте, уберите заглушки и откройте кран.

На этом все. Теперь вы знаете, как происходит установка полотенцесушителя в ванной своими руками. Удачи в работе!

Рекомендации по выбору нового устройства

Прежде чем заменить полотенцесушитель в ванной, нужно грамотно его выбрать. Учитывают все связанные с монтажом трудности.

Различают 3 основных типа:

• водяные – часть отопления;
• электрические;
• комбинированные – включают ТЭНы и теплообменники.

Водяной вариант наиболее дешев в эксплуатации. Пока горячая вода подается в дом, он будет работать бесперебойно. Однако установить его сложно. А врезка полотенцесушителя в уже имеющуюся систему отопления еще более тяжелая задача.

Если решено ставить водяной, учитывают давление в системе – в старых советских домах оно составляет 5–7 атм., в новых – 8–10. Импортные модели обычно рассчитаны на меньшее давление и выходят из строя уже через год.

Электрические модели работают автономно. Однако расходуют немало электроэнергии. Могут быть стационарными и крепиться на стену или мобильными – опираться на пол. Подбирают конструкцию по объему помещения.

Комбинированные полотенцесушители работают в двух режимах. Но стоимость их значительно выше, а монтаж такой же сложный, как и у водяных моделей.

Учитывают материал изготовления:

• нержавейка – не ржавеет, прочен, легок, лучше выбрать модель с толщиной стенок от 2 мм;
• медь и латунь – обеспечивают более высокую теплоотдачу, не ржавеют, однако для работы с ГВС подходят только трубы, гальванизированные изнутри;
• черная сталь – ржавеет при отсутствии ухода, требовательна к качеству воды, к ГВС подключают только варианты с антикоррозийной защитой.

Также нужно учесть способ врезки: боковой, диагональный, нижний или верхний.

Замена полотенцесушителя

Если устранение неисправностей не помогло, единственным выходом из ситуации является замена полотенцесушителя на более новую и современную модель. Нужно учитывать, что в некоторых случаях для этого необходимо получить письменное разрешение от управляющей компании. Это обусловлено тем, что в ходе выполнения подобных работ напор воды в доме может ослабнуть, что требует своевременного оповещения соседей и получения их согласия.

Инструменты для замены полотенцесушителя

Чтобы заменить полотенцесушитель своими руками, вам понадобятся следующие инструменты:

• Сварочный аппарат.
• Соединительные фитинги.
• Труборез или кусачки.
• Болгарка.
• Крепежные кронштейны.
• Шаровые краны.
• Полипропиленовые трубы.

Этапы работ

Замена полотенцесушителя осуществляется в несколько этапов:

Демонтаж старого прибора. Трубу удобнее всего срезать с помощью болгарки. После снятия змеевик необходимо освободить от креплений. Не забудьте предварительно перекрыть стояк и обязательно слить воду.

Нарезание резьбы. На водопроводных трубах нужно нарезать фаски соответствующего диаметра. От качества резьбового соединения непосредственно зависит надежность фиксации прибора. С целью предотвращения вероятности протекания стыки рекомендуется герметизировать при помощи льняной подмотки.

Обустройство байпаса. Его основная задача заключается в обеспечении работоспособности оборудования в случае возникновения неполадок или при возникновении аварийных ситуаций. Данный элемент системы представляет собой запасной канал, оснащенный запорной арматурой. После монтажа байпаса необходимо установить шаровые краны, с помощью которых можно будет перекрыть общедомовой стояк.

Установка нового обогревателя. Подсоедините прибор к подготовленным резьбовым соединениям

Важно учитывать, что он должен свободно держаться на кронштейнах, поэтому его нельзя приваривать к крепежным элементам. Оптимальное расстояние между змеевиком и поверхностью стены составляет 3-4 см.

Проверка качества подключения

После завершения установки необходимо удостовериться в герметичности системы и проверить ее работоспособность. Дождитесь полного прогрева прибора и убедитесь в отсутствии утечек теплоносителя. На завершающем этапе осуществляется заделка дефектов стеновой поверхности, которые могут образоваться в процессе демонтажных работ.

Процесс замены полотенцесушителя на видео

Наиболее наглядно весь процесс по монтажу полотенцесушителя своими руками представлен на видео.

Популярные вопросы

При самостоятельной установке прибора нужно не только изучить технологию, но и решить другие вопросы: какой тип подключения выбрать, на каком уровне повесить устройство, как согласовать работы с управляющей компанией.

Мастера часто совершают одинаковую ошибку, не учитывая принцип работы полотенцесушителя. Краны на его входе и выходе бесполезны при отсутствии байпаса. Если их закрыть, по всему стояку будет перекрыта горячая вода. Нельзя допускать такой ситуации, это может привести к аварии.

Куда подключить и где лучше повесить?

Самая популярная схема подключения полотенцесушителя – монтаж к ГВС. Работы можно проводить в любое время года, в отличие от установки на стояк отопления. В этом случае нужно заказывать проект врезки в систему отопления и получать разрешение у управляющей компании. После монтажа специалисты ЖЭКа должны принять работу и проверить качество.

Соответственно, место установки напрямую зависит от того, как проходит горячая труба в ванной комнате. По правилам полотенцесушитель вешают на стену на расстоянии 120 см от пола.

В случае с электрическим прибором хозяева могут выбрать любое место установки. Его можно повесить на стену или установить на пол. Если в ванной комнате не хватает места, его можно расположить в коридоре.

Как заменить бесплатно через УК?

Если полотенцесушитель конструктивно предусмотрен в системе ГВС, он является неотъемлемой частью стояка и относится к общедомовому имуществу. Ремонт и замена его осуществляется управляющей компанией за счет ежемесячных платежей жителей дома. При этом специалист решает, требуется ли замена или ремонт труб. Для этого нужно обратиться с письменным заявлением в ЖЭК.

Для установки нового полотенцесушителя можно пригласить любого мастера или сантехника из управляющей компании. Бесплатно они не проводят такие работы, за свои услуги возьмут плату. В зависимости от сложности конструкции это обойдется хозяевам в 1500-10000 руб.

Можно ли поменять в отопительный сезон?

Замена устройства в отопительный сезон возможна, если полотенцесушитель подключен к ГВС. Нужно обратиться к управляющую компанию с просьбой перекрыть стояк и слить из него воду. Если прибор установлен на стояке отопления, придется ждать лета и централизованной продувки системы.

Как подключить к бойлеру?

Подключение полотенцесушителя через бойлер – единственный вариант для квартир с автономным нагревом воды и для частных домов. Нужно учитывать, что прибор будет нагреваться неравномерно. Поток воды будет идти от бойлера к смесителю через полотенцесушитель. Соответственно, он будет нагреваться только в момент включения горячей воды.

Соединение всех частей системы выполняют пластиковыми трубами способом пайки. От выхода бойлера делают отводку к месту крепления полотенцесушителя, после этого соединяют его с краном. Эффективнее всего система работает при длине труб соединения не более 1 м. Места соединений герметизируют силиконом. Преимущество такой системы в низком давлении, угроза протечек практически отсутствует.

Николай Игнатов/ автор статьи

Разновидности полотенцесушителей

Предлагаю для начала немного структурировать в голове то разнообразие, которое предлагает нам современный рынок. Полотенцесушители могут быть в виде змейки и лесенки, с навесными перекладинами и без них — вариантов внешнего вида множество, вы можете выбрать из них тот, который максимально соответствует вашему вкусу и потребностям всей семьи.

А вот по типу подключения это оборудование делится всего на три вида:

электрический. По сути, это обычный обогреватель, который вешается на стену. Никакой процедуры установки он не требует. Весь монтаж заключается в фиксации крепежей на стене, подвешивании на них обогревателя и включении его в розетку

Единственное, чему следует уделить повышенное внимание — это безопасность. Все-таки электрический прибор в условиях повышенной влажности всегда является источником риска для жизни и здоровья

Поэтому необходимо следить за исправностью прибора, а также изначально убедиться в наличии заземления либо сделать его самостоятельно. Подробную информацию о данной процедуре вы можете найти в других статьях на нашем портале,

• водяной. Такой прибор подключается к трубам горячего водоснабжения, за счет чего и происходит его нагрев. Монтаж такого оборудования для многих является настоящей проблемой, поэтому в сегодняшней статье речь будет идти именно о нем,
• комбинированный. Подобное оборудование может питаться как от водопровода, так и от электрической сети. Но его подключение к трубам горячего водоснабжения происходит точно так же, как и у водяных разновидностей, поэтому рассматривать комбинированную разновидность отдельно не имеет смысла.

Не меньшим разнообразием отличаются и фитинги. Говоря проще, это различные крепежные элементы, которые служат для фиксации полотенцесушителя на стене, выполняя при этом некоторые дополнительные функции.

Например, существуют следующие виды деталей:

• селекционные удлинители — помогают изменять расстояние между оборудованием и стеной,
• полимерная подмотка — дает возможность избежать появления люфта в местах регулировочных стыков,
• тройник — необходим для формирования разветвлений,
• угловой кран — с его помощью трубчатый радиатор подключается к центральному отоплению,
• «американка» — этот фитинг значительно облегчает процедуру демонтажа оборудования.

Это далеко не полный список разновидностей. Чтобы в них не запутаться, лучше всего приобретать полотенцесушитель в полной комплектации, куда входят все необходимые для конкретного случая фитинги.

Способы установки своими руками

1. Скрытый монтаж — устройство крепится без видимого подключения к системе горячего водоснабжения. Он обеспечивает стильное оформление ванной, позволяет скрыть под стенами или в коробе все детали, трубы, на поверхности остаётся сушитель. Недостаток метода заключается в отсутствии визуального контроля за состоянием трубопровода, трудностях при устранении протечек.
2. Открытый стояк и сушитель остаются доступны для проведения ремонтных работ, все компоненты системы поддаются контролю, что позволяет устранять неисправности на ранних стадиях их возникновения.

Важно! Все кронштейны чаще всего идут в комплекте, что упрощает процедуру. А при подключении применяются инструменты, которые есть в каждом доме

Особенности монтажа водяной и электрической моделей

Первый полотенцесушитель подсоединяется к системе отопления или горячего водоснабжения, в многоквартирных домах чаще всего такая конструкция уже установлена.

Прибор легко заменяется на современную модель, для этого предварительно перекрывается система отопления.

Конструкция монтируется к стене, присоединяется при помощи специальных приспособлений к отопительной или водопроводной системе. Электрический радиатор монтируется к стене, напольные модели устанавливаются на пол. Устройство подключается к обычной розетке.

Важно! Электрический сушитель устанавливается в помещение с повышенной влажностью, напряжение передаётся через УЗО, разрывающее фазу и ноль

Как поставить отдельные комплектующие и байпас

После сборки сушителя к нему прикручиваются кронштейны.

На стене предварительно проводится разметка, где будет размещаться полотенцесушитель, после чего сверлятся отверстия для креплений в стене, в них устанавливаются пластиковые дюбеля.

Устройство крепится к стене с помощью шуруповёрта, отвёртки. На финальном этапе производится подключение к системе отопления или горячего водоснабжения.

Важно! Расстояние от отделочного слоя стены до оси устройств зависит от диаметра труб сушителя. Установка устройства к стояку производится способом присоединения сушителя к вентилям на перемычке с использованием фитингов

Крепления затягиваются аккуратно, что поможет предотвратить повреждение резьбы. При уплотнении резьбовых соединений применяется льняная подмотка, это поможет избежать протеканий

Установка устройства к стояку производится способом присоединения сушителя к вентилям на перемычке с использованием фитингов. Крепления затягиваются аккуратно, что поможет предотвратить повреждение резьбы. При уплотнении резьбовых соединений применяется льняная подмотка, это поможет избежать протеканий.

Как спрятать трубы скрытым подключением в короб или за экран

Особенности заключаются в том, что установка прибора в этом случае осуществляется одновременно с ремонтными работами, в остальных случаях возможно проведение монтажа открытым способом.

Фото 1. Схема подключения водяного полотенцесушителя с указанием расстояний

Соблюдать необходимые пропорции важно для надежности и безопасности конструкции

Этапы установки:

1. Подготовка (штробление) стены для укладки труб.
2. Фиксация труб, соединение со стояком.
3. Монтаж сушителя — устройство прикладывается к стене, после чего затягиваются саморезы.
4. Установка короба производится при помощи шуруповёрта, саморезов.

Подключение змеевика

В этом разделе речь пойдет о полотенцесушителе, сделанном в форме змейки. Именно такие ранее устанавливались в домах повсеместно. Соответственно, менять старый прибор на новый, имеющий такую же конфигурацию, проще всего.

Монтаж такого оборудования производится в несколько этапов. Первым делом необходимо перекрыть стояк и слить из него воду. Если вы живете в многоквартирном доме, то этим вопросом будут заниматься специалисты из ЖЭКа. Для этого нужно предварительно написать заявление на отключение стояка.

После того как стояк готов к работе, старый полотенцесушитель необходимо демонтировать. Иногда его просто срезают при помощи болгарки. Затем на его место устанавливают новое оборудование.

Вообще, в таких условиях оптимальным вариантом является замена не только полотенцесушителя, но и стояка. Если поменять его на вариант, сделанный из полипропилена, то можно сразу приварить к нему необходимые фитинги, которые обеспечат возможность перехода на резьбу и, соответственно, легкость монтажа оборудования.

Главное при таких работах — соблюдать наличие необходимого диаметра. Трубы не должны быть меньше предыдущих, иначе это чревато серьезными проблемами в гидравлической системе. После установки новый или старый стояк можно замаскировать с помощью декоративного короба. Сам полотенцесушитель, как и места его подсоединения к основной трубе, остается на виду.

Даже при такой простой процедуре установки нередко допускаются ошибки. Первая из них — это применение пресс-фитингов с последующим сужением внутреннего диаметра трубы. При этом гидравлическое сопротивление, конечно, становится выше, из-за чего работоспособность стояка резко снижается.

Второй ошибкой является установка перекрывающих вентилей перед полотенцесушителем. Вообще, эти устройства необходимы, ведь с их помощью в случае необходимости можно отключить оборудование для проведения ремонта или демонтажа.

Но в случае со змеевиком установленные на него вентили перекроют не только полотенцесушитель, но и весь стояк. Соседи в таком случае вряд ли будут вас благодарить, поскольку вы одномоментно отключите отопление в ванной комнате у всех, кто живет выше и ниже вас.

Однако запорные краны — все же хорошая штука, поэтому не стоит от них отказываться. В данной ситуации вас спасет установка байпаса. Это, по сути, дополнительная труба, которая сможет обеспечить непрерывную циркуляцию воды по стояку в случае перекрытия запорных вентилей.

Для этого байпас располагается перед кранами. Причем он может как соединять участки стояка напрямую, так и быть смещенным в сторону изгиба змеевика. Суть в том, чтобы дать горячей воде дополнительный путь в том случае, когда она не может пройти в полотенцесушитель. Таким образом ее циркуляция не будет нарушена.

Опять же, учтите, что на сам байпас ставить вентиль запрещено столь же категорически, сколь и на сам стояк. Причина та же: у вас не должно быть возможности обрубить соседям подачу горячей воды в систему отопления ванной комнаты. Конечно, если вы живете в частном доме, то можете располагать запорные краны где угодно. Но во многоквартирниках придется считаться с существующими правилами.
