Монтаж секционных ворот Дорхан самостоятельно: порядок действий

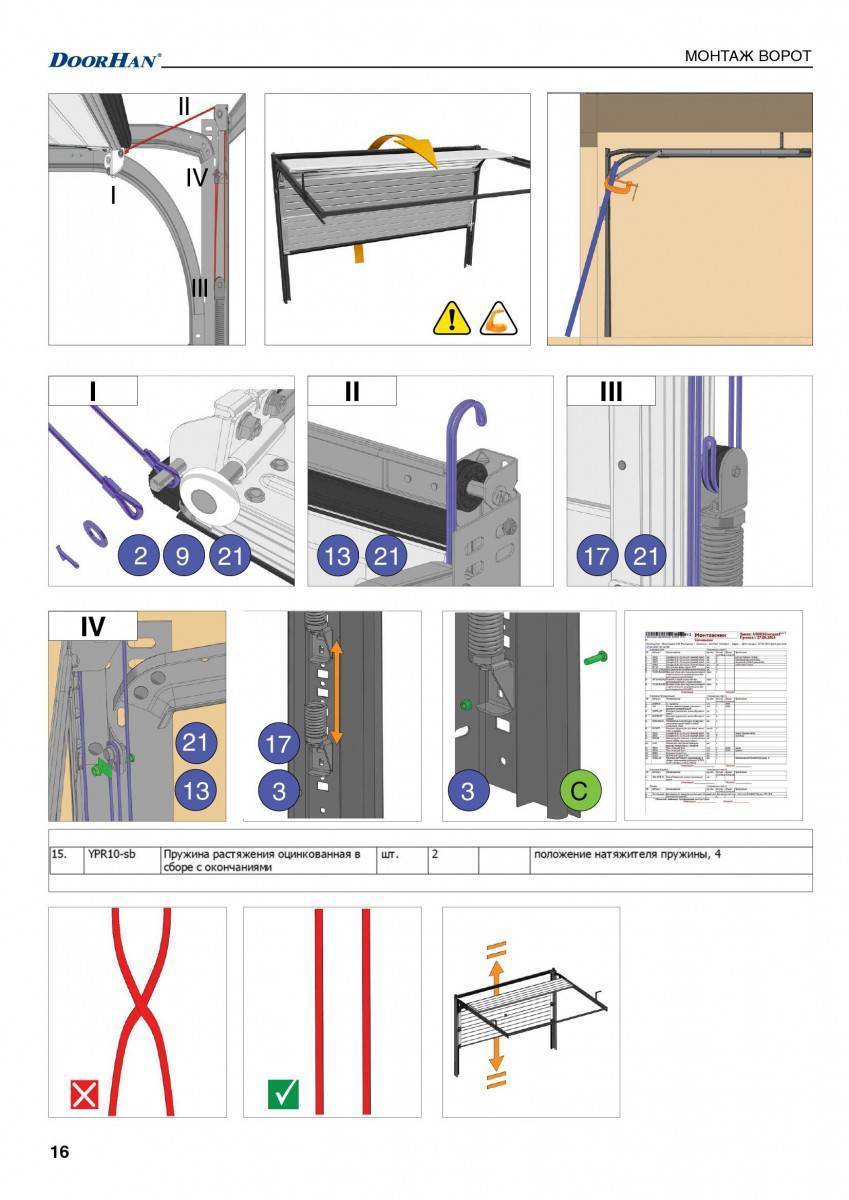

Проверяем тросы

Проверка и регулировка тросов является первоочередной задачей при работе с секционной конструкцией, ведь даже малая степень провисания запускает процесс деформации направляющих и самих ворот. Производить проверку нужно регулярно и при обнаружении отклонений приступать к регулировочным работам.

Делают это следующим способом:

• Поставить шпонки на кронштейнах, расположенных в нижней части. Крепко зафиксировать барабан и винтовой регулятор;
• Затем надо менять положение регулировочного вала до достижения достаточного натяжения троса. Обычно для такой цели требуется сделать два полных оборота вала. По окончании этого действия проводится крепление болтов, расположенных на натяжных элементах-наконечниках, чтобы добиться достаточной фиксации пружинного элемента. Как правило, для ликвидации провисания описанных действий бывает достаточно.

Если этих мер оказалось мало, допустимо одновременное изменение положения валов, расположенных с двух сторон.  В таком случае валы распускаются и затем крутить начинают тот из них, который показывает более слабый результат. Во время кручения первого вала необходимо отслеживать, чтобы второй находился в покое. Затем валы крутят одновременно и укрепляют в нужном положении.

Механизм с участием троса

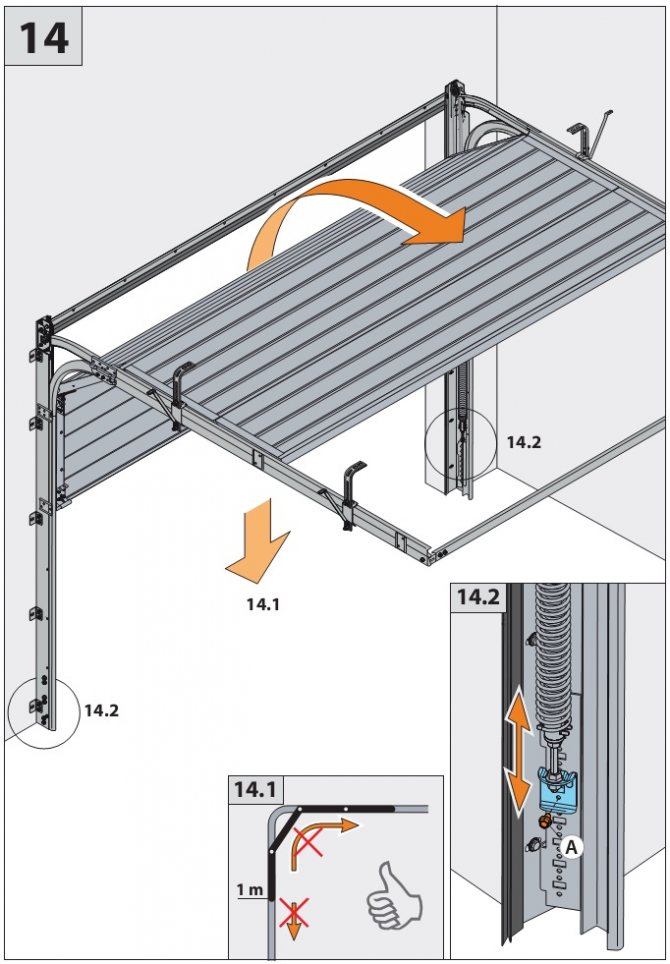

Регулировка пружины секционных ворот

Вопрос регулировки данного элемента этой конструкции является чрезвычайно важным по той причине, что от этого элемента очень зависит функционирование ворот, оснащенных данных механизмом. Правильно отрегулированная пружина поможет противостоять провисанию тросов и преждевременному износу конструкции, защищающей гараж или другую постройку хозяйственного или иного назначения.

Регулирование закрытия и открытия конструкции производится вполне просто и ее легко реализовать своими руками без привлечения мастера. Вся соль тут в специальных болтах, поставляемых в комплекте с воротами и способных закручиваться и выкручиваться. В случае надобности вы можете купить такие болты в специализированном магазине.

Для работы с пружиной нужно уменьшить напряжение болтов, а затем начать поворачивать тот валек, который расположен на стороне, где образовались висячие элементы в положении троса. Потом болты требуется закрутить обратно.

Чтобы ворота данного типа прослужили вам как можно дольше, нужно не забывать проводить профилактический осмотр и подтягивание провисаний. Помимо этого, целесообразно выполнять и мероприятия по уходовой эксплуатации – чистить изделия от грязи мягкой ветошкой и зачищать элементы, подвергшиеся коррозии. Тогда конструкция прослужит надежно и долго.

Проголосовали более 342 раз, средняя оценка 4.4

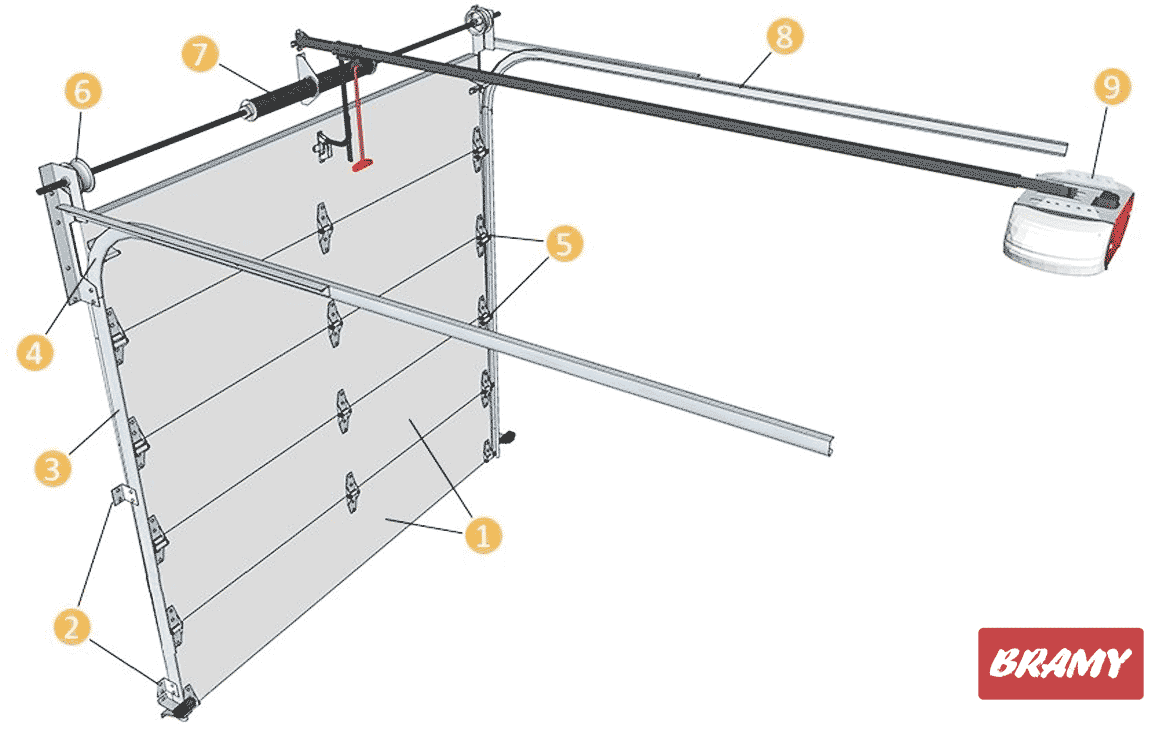

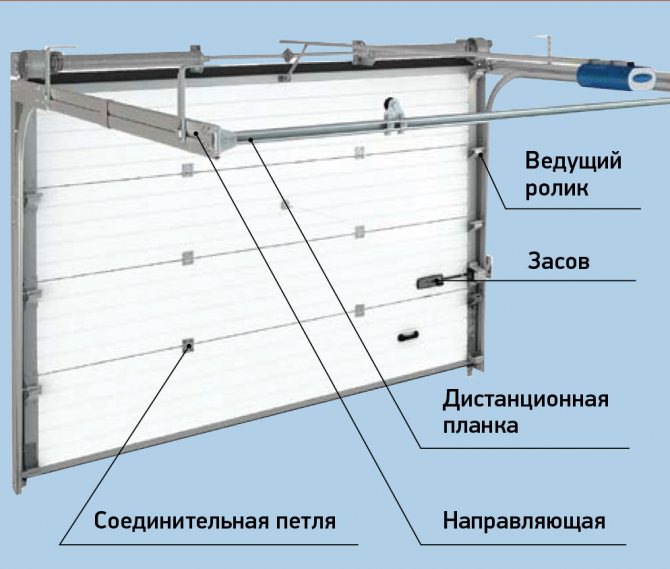

Монтаж секционных ворот

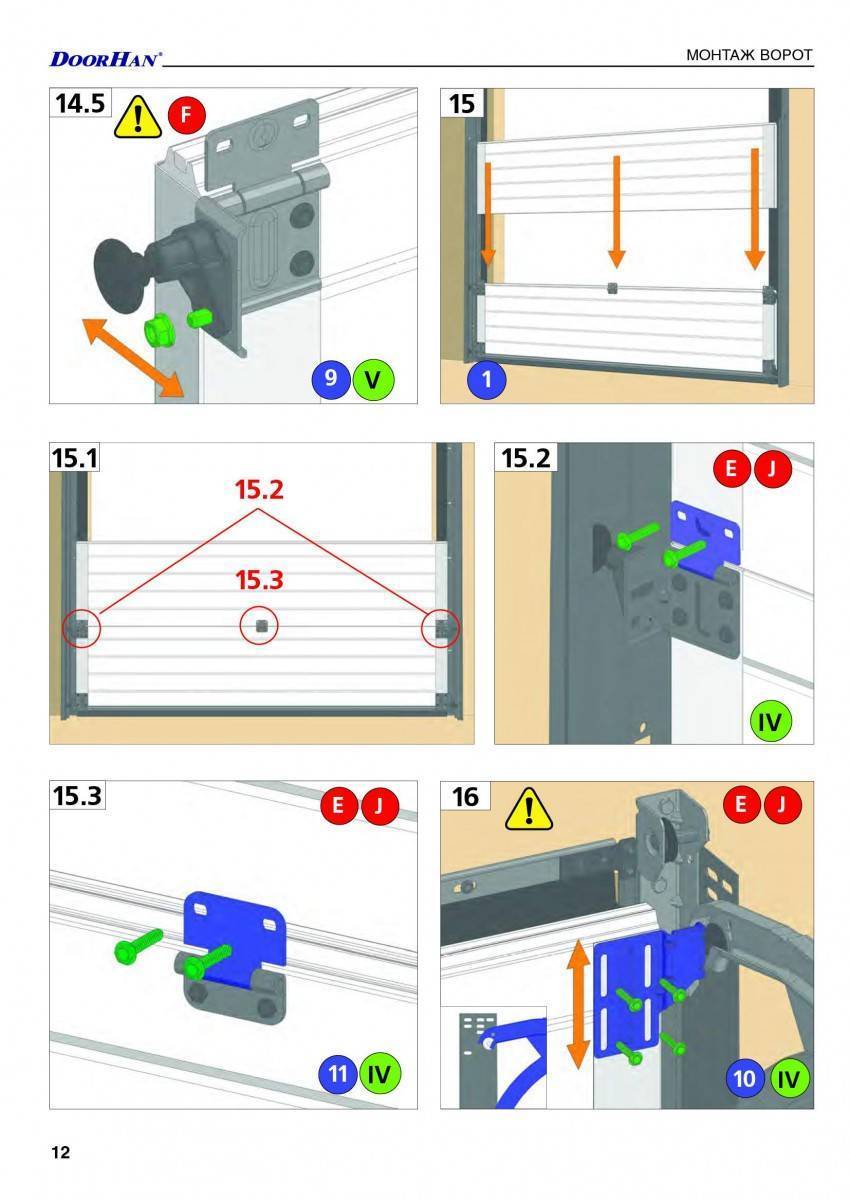

• • Работа выполняется на ровной поверхности проемов. Поэтому предварительно проверяются вертикальные направляющие на поверхности пола. Для этого профиль ложится на него, а потом с помощью строительного уровня его горизонтальность измеряется.

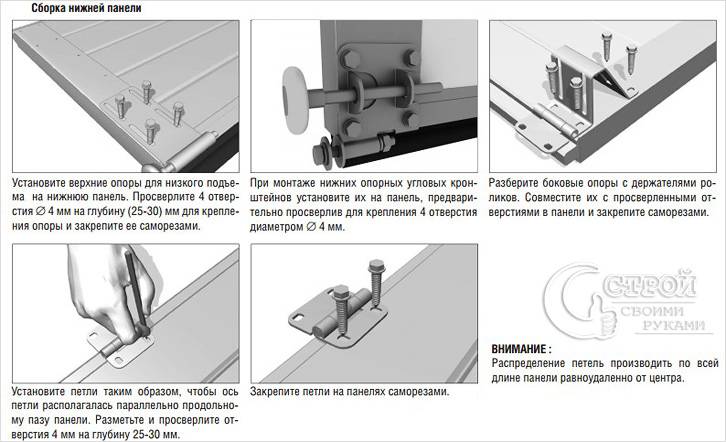

  • Затем происходит подготовка панелей. Здесь верхние опоры ролика нужно установить на верхнюю панель при помощи саморезов. На средней панели ставятся опоры боковые относительно просверленных отверстий. Кроме того, происходит установка внутренних петель.
  • Отверстия в нижней части петли, должны соответствовать отверстиям в панели, сделанные на производстве.

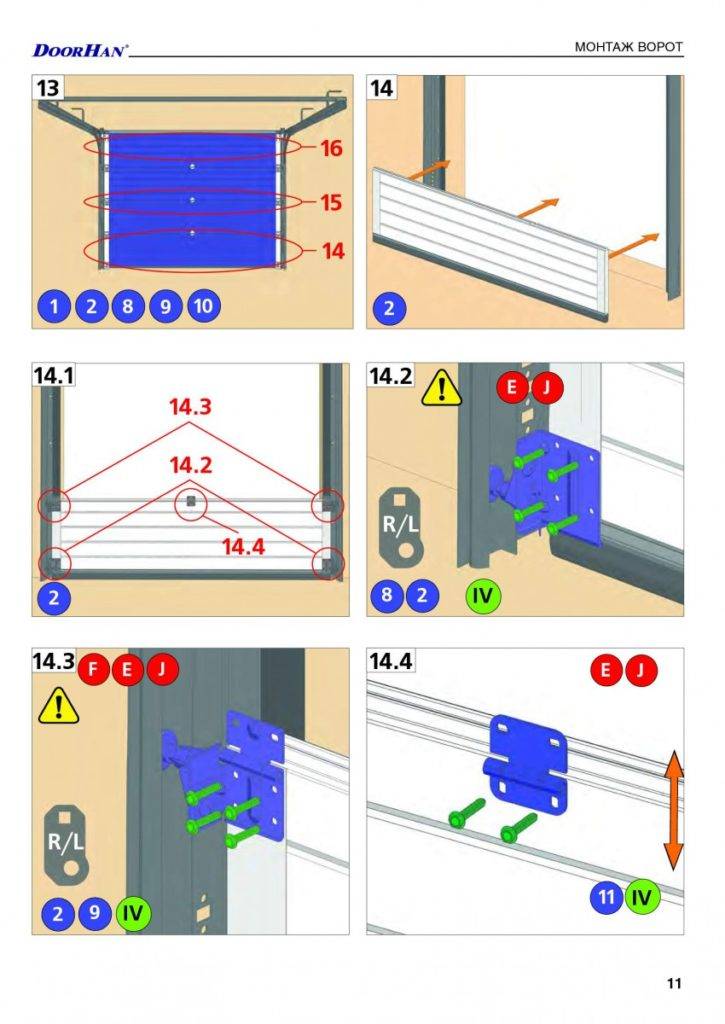

  • В нижней панели устанавливаются внутренние петли, опоры боковые и нижние угловые кронштейны.
  • Установка всей комплектации выполняется по отверстиям, заранее выполненным на производстве. Это сокращает время монтажа секционных ворот.

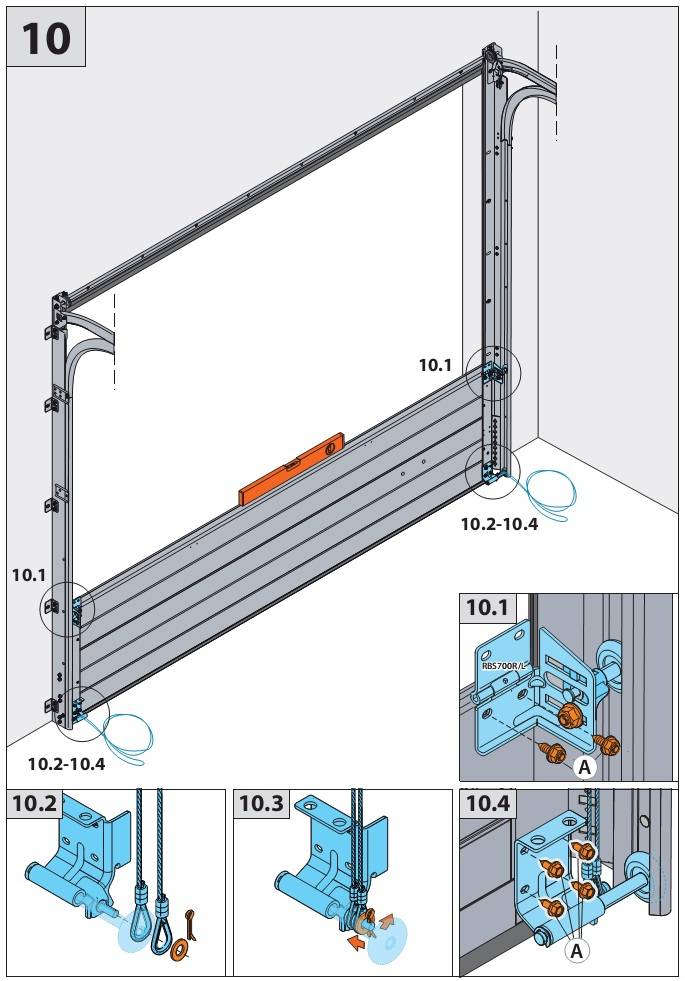

  • Прежде чем ставить направляющие следует поставить нижнюю панель так, чтобы ее края заходили равномерно за проемы по обеим сторонам.

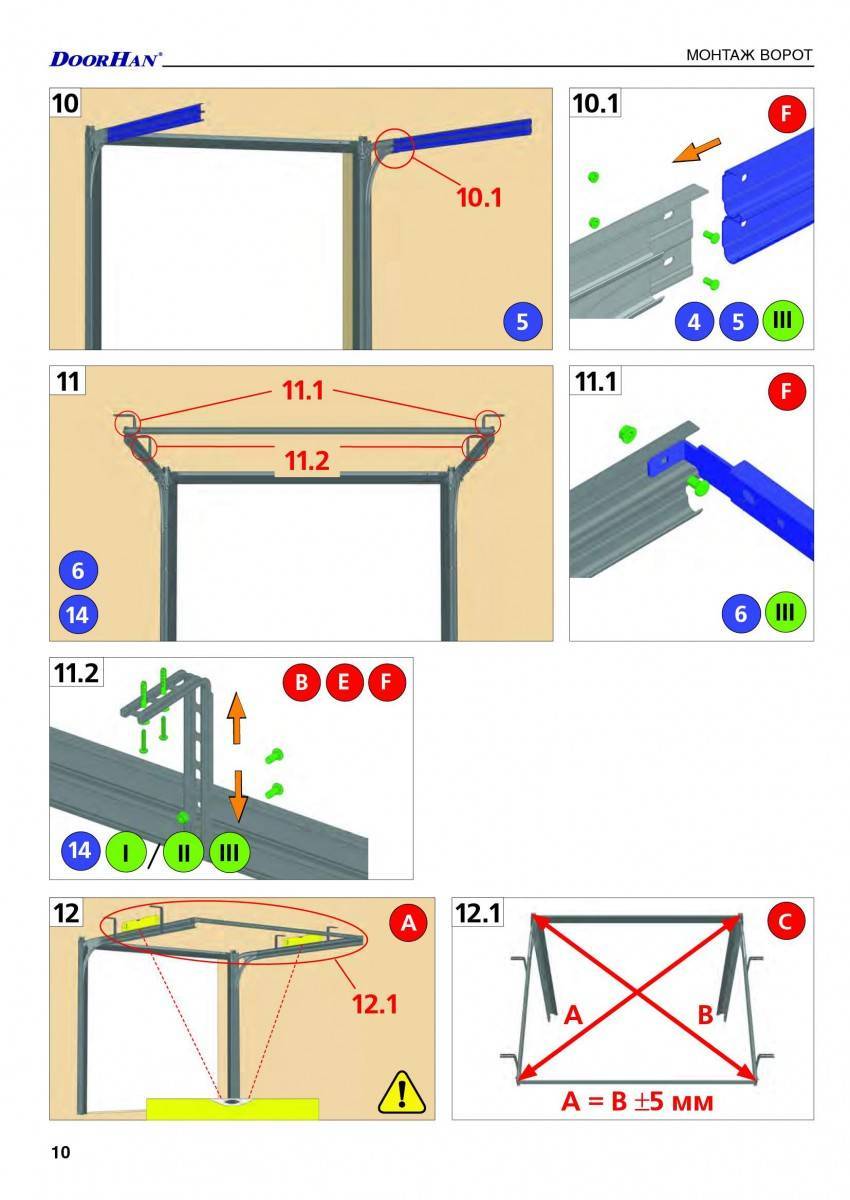

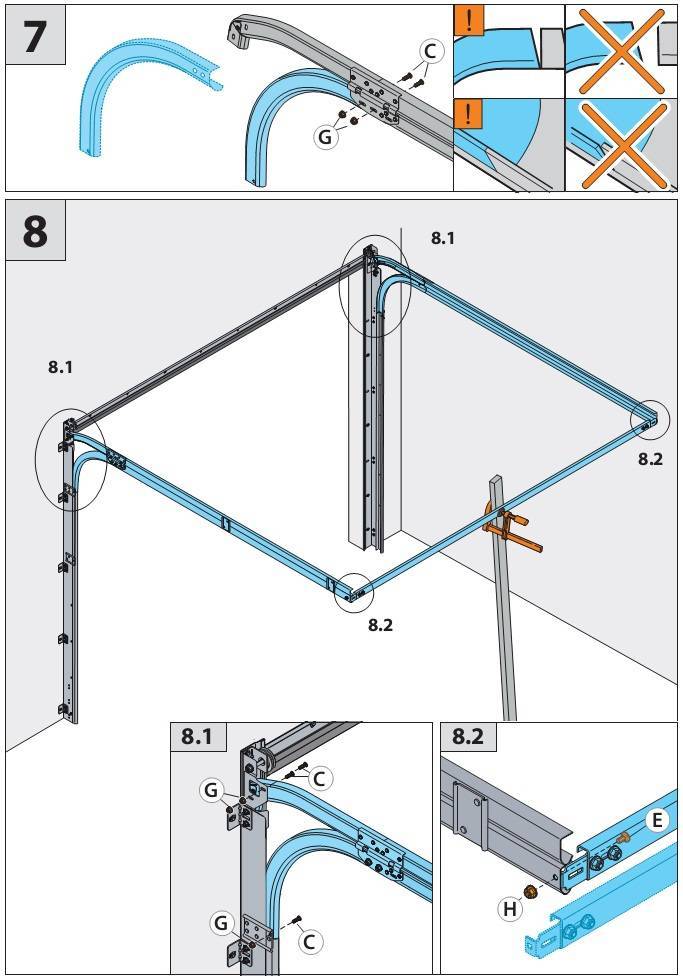

  • Дальше выполняется сборка направляющих и их установка. Для этого крепятся стойки по боковым проемам, а потом скрепляются вертикальные и горизонтальные направляющие между собой болтами, гайками и специальной пластиной.
  • Ставится опорный кронштейн по отверстиям угловой стойки. После чего крепится ко всей конструкции, а также к стене саморезами по металлу.
  • Трос разрезается на две половины. Потом каждый конец его скрепляется с петлей в нижней панели по обе стороны ворот.
  • Ролик с распорными втулками вставляется в отверстия нижних кронштейнов. Ролики с роликодержателями крепятся на боковые опоры. Оставшиеся саморезы крепятся по всей высоте угловой стойки.
  • Потребуется взять вал. На него устанавливаются пружины в сборе с двух сторон и барабаны для троса.
  • Выполняется установка верхней панели. Для этого сверху ставятся роликодержатели уже с вставленными роликами. После вал в сборке поднимается наверх и устанавливается в подшипнике для закрепления.
  • В имеющиеся барабаны через отверстия пропускается свободный конец троса. Необходимое количество его наматывается на барабан, а оставшаяся часть протягивается вдоль вертикально направляющего от нижнего углового кронштейна к барабану. Сам барабан крепится к опорному кронштейну и наматывается трос с последующим его закреплением на валу болтами и обжимной втулкой.

Барабан с тросом

• Барабан с тросом
• Отмечается место для крепления петель и боковых опор с помощью перфоратора.
• Регулируются пружины и фиксируются на определенном параметре.
• Устанавливаются буферы симметрично оси проема, а верхние направляющие крепятся к потолку при помощи монтажных уголков болтами и саморезами.

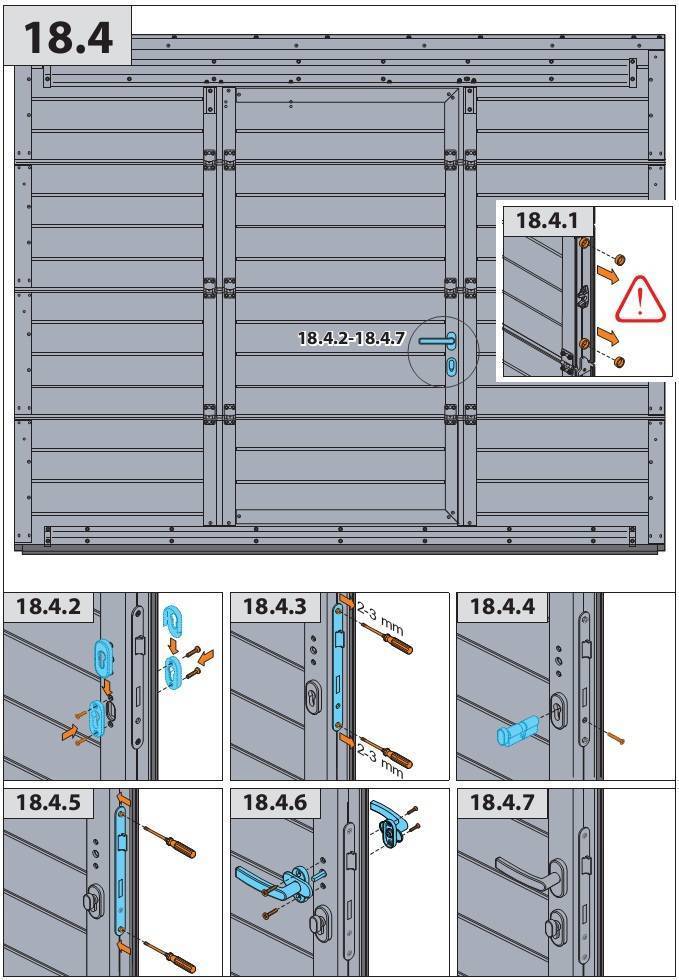

• Отмечается место для ручки снаружи и задвижки внутри гаража. После чего они крепятся с помощью саморезов.
• Установка автоматики
• На направляющем профиле монтируется привод и на выходной вал одевается втулка. Дальше все части соединяются.
• Берется кронштейн и устанавливается на направляющем профиле с помощью саморезов.
• Дополнительно потребуется поставить на направляющем профиле тягу.
• Затем делается монтаж направляющего над валом полотна ворот через верх потолочных профилей. При этом крепится другой его конец к балке находящейся близко к приводу с помощью кронштейна.

Автоматика в сборе

Популярные марки секционных ворот

Несмотря на широкий модельный ряд, продукция компании Doorhan имеет своих лидеров продаж, отличающихся среди прочих моделей высокими техническими характеристиками. Среди них выделяются:

• Yett 01;
• Yett 02;
• RSD 02;
• Alutech;
• Hormann;
• Absolute.

Yett 01

Комплект секционных ворот, предназначенных для установки в гаражи с небольшим проемом, у которых притолока обладает ограниченными габаритами. Особенности конструкции:

1. Для размещения требуется расстояние всего в 14 сантиметров между верхним просветом ворот и потолком. Размер указан с учетом оборудования ворот приводом. Без него рабочим считается просвет в 9 сантиметров.
2. Рассчитаны на относительно малый рабочий ресурс – 15 000 циклов.

Yett 02

Прямая противоположность Yett 01. Их конструкция разрабатывалась конструкторами компании Дорхан для монтажа в широкие гаражные проемы, которые используются интенсивнее обычного. Рабочий ресурс составляет 25 тысяч циклов. Выпускаются с двумя разновидностями подъема:

• низкий;
• стандартный.

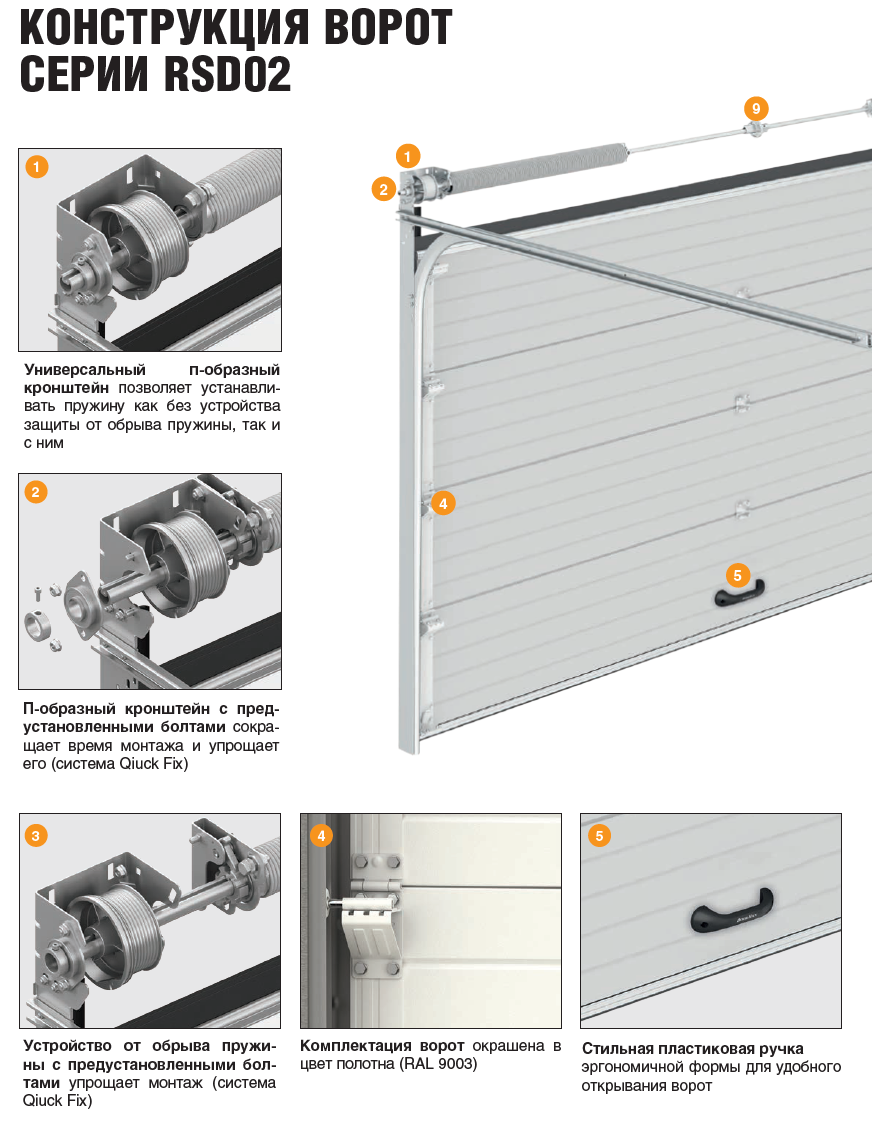

RSD 02

Еще одна модель от компании Дорхан, которая обладает следующими характеристиками:

• максимальная ширина проема – до 6 метров;
• максимальная высота проема – до 3 метров;
• каркас изготовлен из оцинкованной стали, благодаря чему конструкция становится прочнее, и взломать ее сложнее обычного;
• для эксплуатации не требуется организация свободного места перед гаражом. Вся конструкция компактно умещается внутри помещения.

Alutech

Крупная компания, занимающаяся производством и сбытом секционных ворот, а также роллетных систем. Продукция Alutech широко известна в России, Белоруссии и многих странах Европы. Секционные ворота от Alutech адаптированы для использования в нашем климате, а их качество не уступает другим зарубежным конкурентам.

Hormann

Немецкий производитель, продукция которого выделяется следующими показателями:

• высокая теплоизоляция;
• дополнительная защита от несанкционированного проникновения;
• основание направляющих выполнено из пластика, что исключает образование ржавчины и порчу механизма;
• автоматические приводы оборудованы современными системами дистанционного управления.

Важно! На ворота дается беспрецедентная гарантия в 10 лет и еще 5 лет гарантии на системы автоматического открытия/закрытия

Absolute

Компания по установке секционных ворот, работающая с Alutech и Hormann. Своего производства в данном сегменте у них нет, и они выступают лишь в роли монтажников уже произведенного другими фирмами оборудования.

Как установить самостоятельно

После подготовительных работ первоначально монтируют каркас, затем производят сборку створок из панелей и установку их в проем. После этого собирают и крепят торсионный механизм.

Для работы берут инструменты:

• электродрель с комплектом сверл разного диаметра и насадок для завинчивания метизов;
• вороток с набором насадок;
• набор гаечных ключей, плоскогубцы, молоток;
• шлифмашинка;
• измерительный инструмент, уровень, отвес.

Подготовительные работы

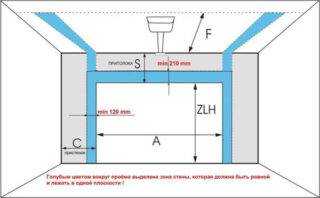

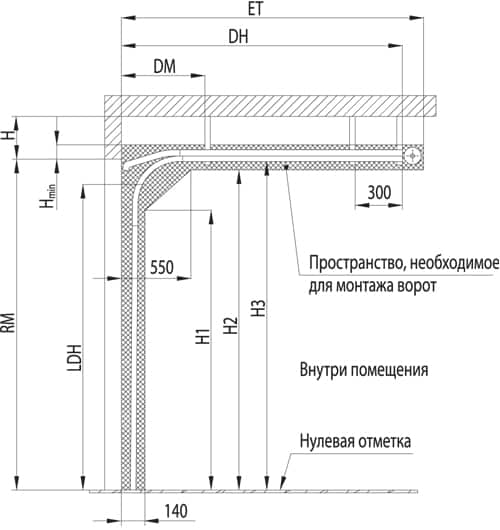

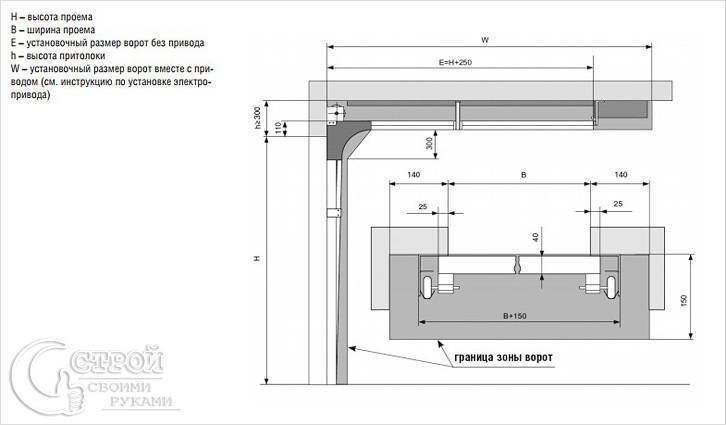

Требования к обустройству проема перед установкой ворот

Перед тем как установить ворота Дорхан своими руками, готовят проем. На поверхности под каркасом и в области открывания створок убирают посторонние предметы, мусор, плоскость должна быть ровной. Нижнюю часть планируют, если это грунт, делают стяжку. Старую облицовку проезда удаляют или ремонтируют.

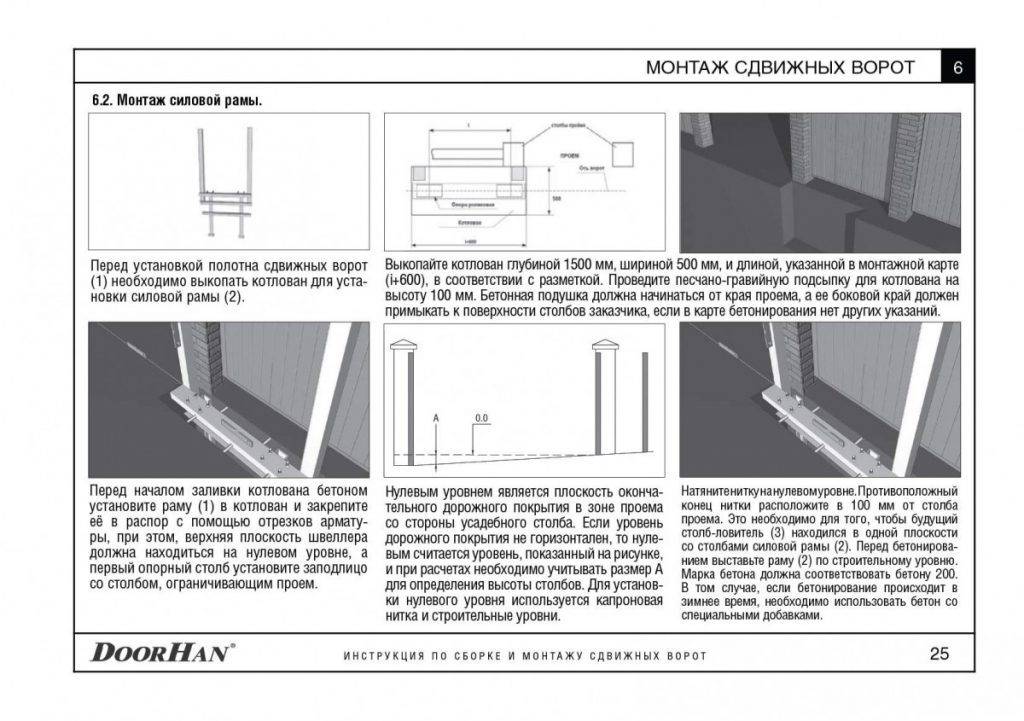

Под нижние прогоны для роликов делают фундамент, для чего роют траншею. На дне выполняют подсыпку из песка и щебня, затем ставят арматурные стержни. Бетонируют основание в установленную деревянную опалубку, массу торцуют лопатой или арматурой для выгонки пузырей.

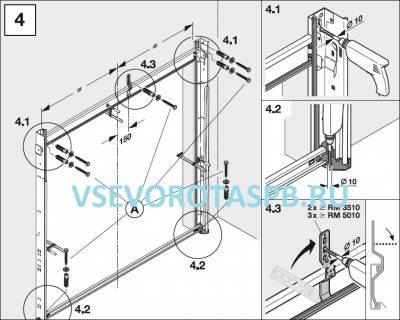

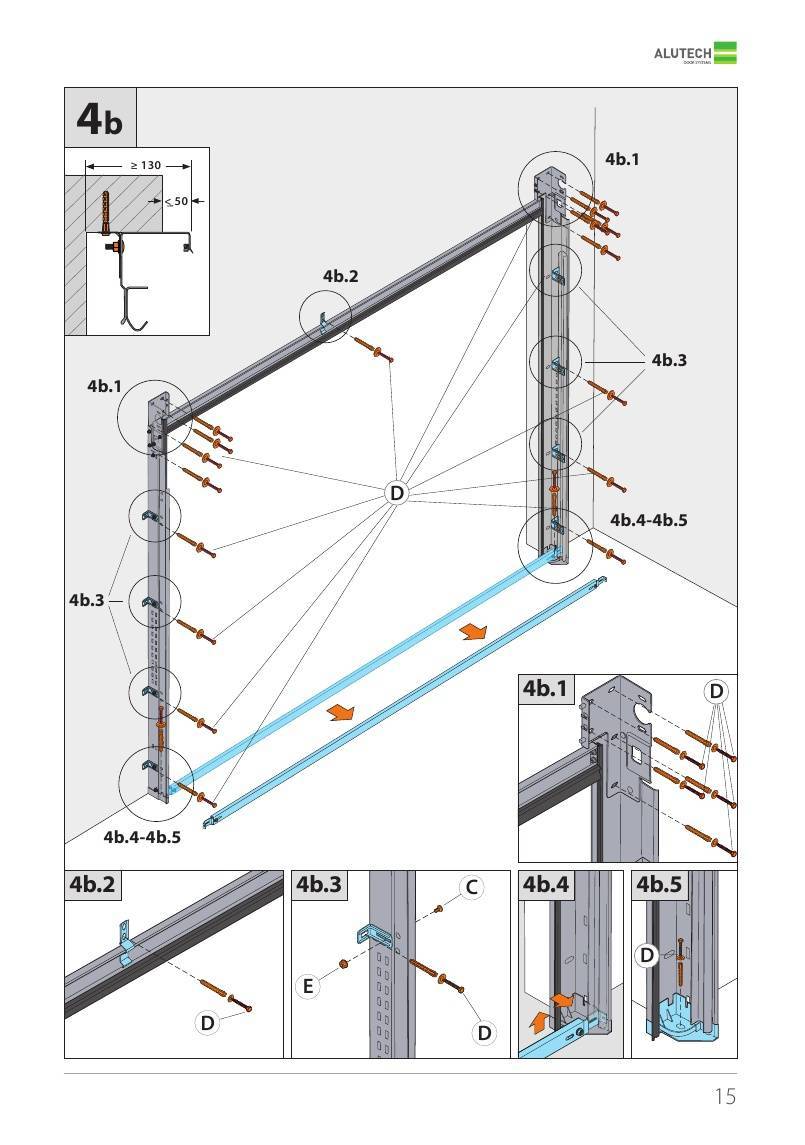

Установка каркаса

Распаковывают и раскладывают детали, изучают пошаговое руководство по монтажу. В проеме размечают положение вертикальных створок, чтобы промежуток от торца до направляющих был не больше 30 мм. Нижний элемент полотна располагают так, чтобы бока равномерно совмещались с краями проема. Проверяют горизонтальность и вертикальность.

На профилях отмечают место фиксации створки, делают отверстия под дюбели, устанавливают опорные элементы по две стороны пролета. Горизонтальные прогоны крепят с помощью уголков на болтах с гайками, их соединяют с вертикальными деталями.

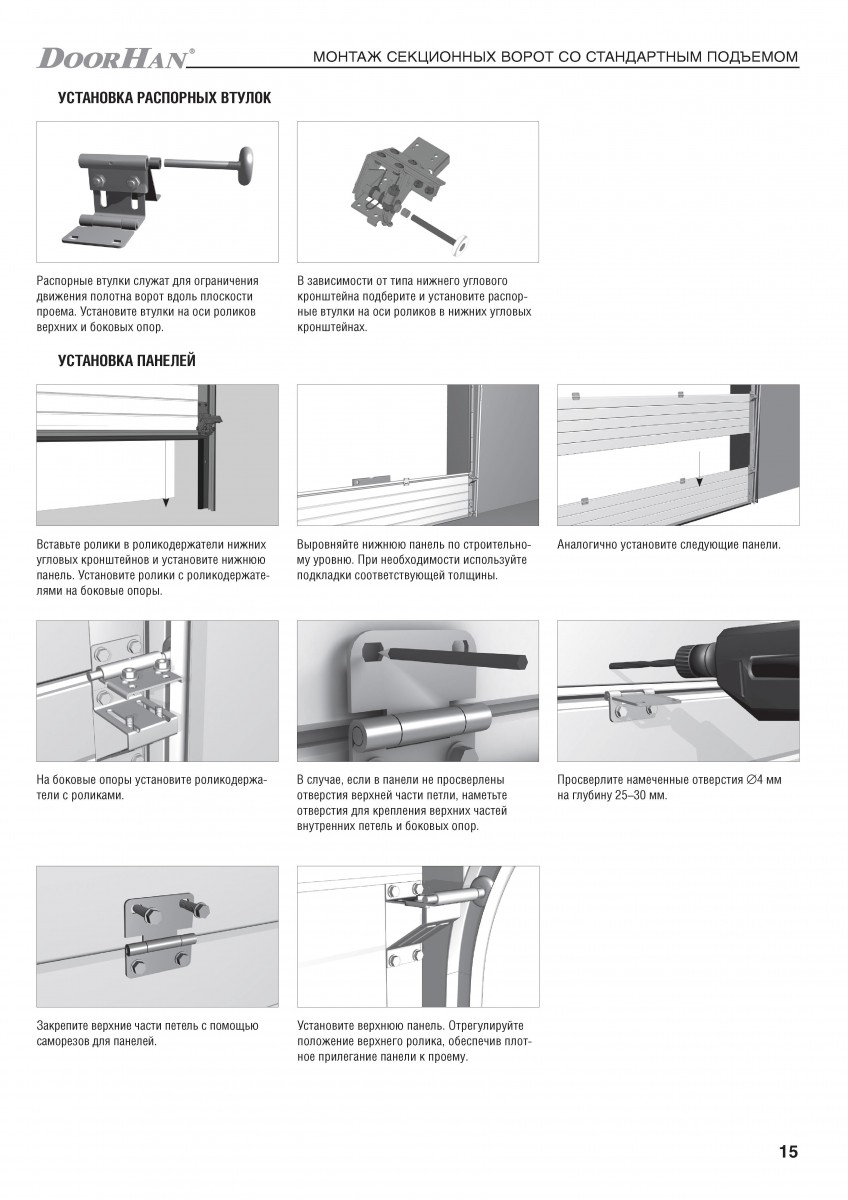

Сборка и монтаж панелей

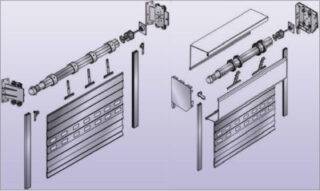

Вначале производится сборка панелей и торсионного механизма

В теле панелей предусмотрены отверстия, что упрощает сборку. Нижнюю плиту ставят на саморезах, которые вкручивают в угловые крепежи и петли. Кронштейн фиксируют на 5 – 7 метизов, для петель достаточно двух. На средний сегмент ставят петли и держатели

Внимание уделяют верхней плите, т. к здесь будет смонтирован угловой крепеж и роликовые опоры. Вверху также планируется фиксация щеточного нащельника

Качественные крепления предупредят обрыв сегментов. Постепенно раму заполняют панелями так, чтобы не было щелей между ними, а также между верхним сегментом и притолокой

Вверху также планируется фиксация щеточного нащельника. Качественные крепления предупредят обрыв сегментов. Постепенно раму заполняют панелями так, чтобы не было щелей между ними, а также между верхним сегментом и притолокой.

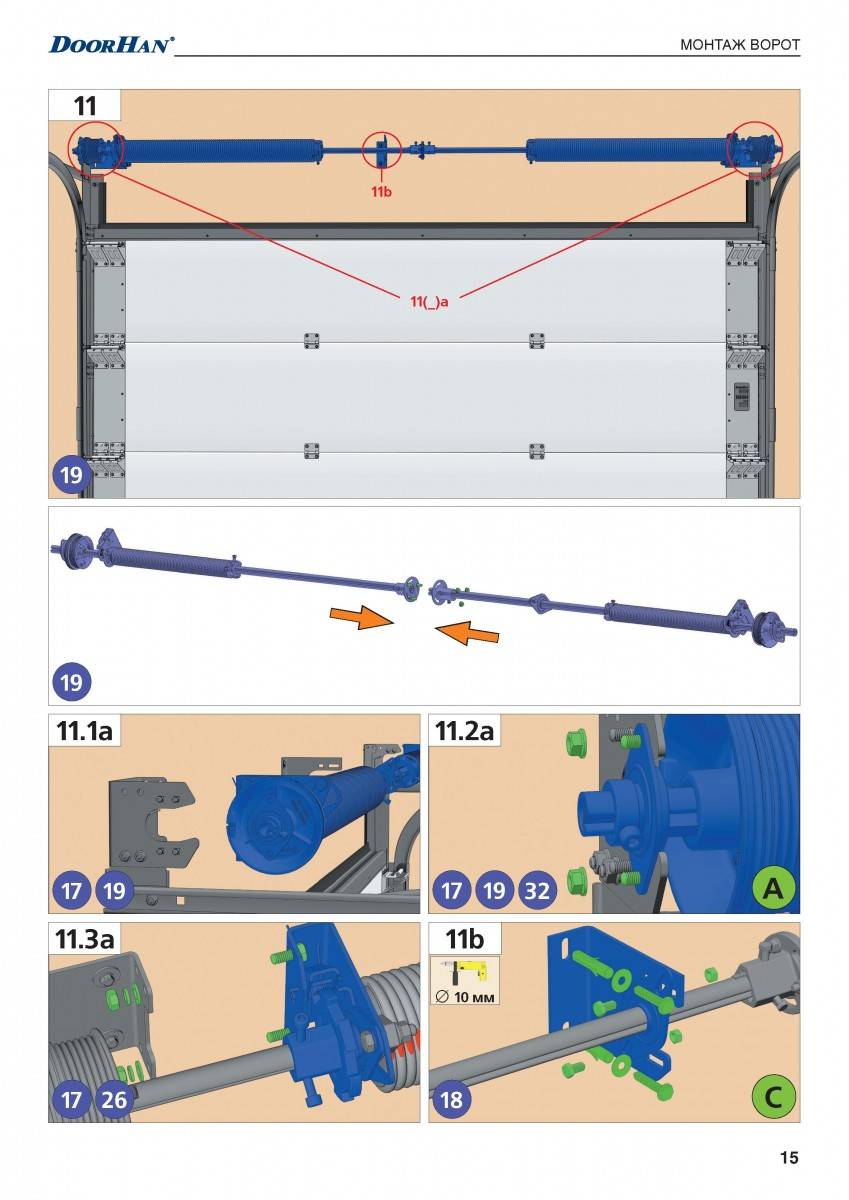

Монтаж торсионного механизма

Устройство устанавливают в кронштейны на концах, затем подшипник надевают на ось, туда же помещают пружину, составленную из двух частей. В боку барабана сверлят отверстия для монтажа троса, концы пропускают в отверстия, а сам трос наматывают на тело барабана, крепят болтовым соединением.

На хвостах троса делают петли, их помещают в карман кронштейна, фиксируют скобами, дальше регулируют натяжение. Пружины регулярно контролируют, осматривают тросы, чтобы они не обрывались и не заклинивались.

Регулировка пружины секционных ворот

Вопрос регулировки данного элемента этой конструкции является чрезвычайно важным по той причине, что от этого элемента очень зависит функционирование ворот, оснащенных данных механизмом. Правильно отрегулированная пружина поможет противостоять провисанию тросов и преждевременному износу конструкции, защищающей гараж или другую постройку хозяйственного или иного назначения.

Регулирование закрытия и открытия конструкции производится вполне просто и ее легко реализовать своими руками без привлечения мастера. Вся соль тут в специальных болтах, поставляемых в комплекте с воротами и способных закручиваться и выкручиваться. В случае надобности вы можете купить такие болты в специализированном магазине.

Для работы с пружиной нужно уменьшить напряжение болтов, а затем начать поворачивать тот валек, который расположен на стороне, где образовались висячие элементы в положении троса. Потом болты требуется закрутить обратно.

Чтобы ворота данного типа прослужили вам как можно дольше, нужно не забывать проводить профилактический осмотр и подтягивание провисаний. Помимо этого, целесообразно выполнять и мероприятия по уходовой эксплуатации – чистить изделия от грязи мягкой ветошкой и зачищать элементы, подвергшиеся коррозии. Тогда конструкция прослужит надежно и долго.

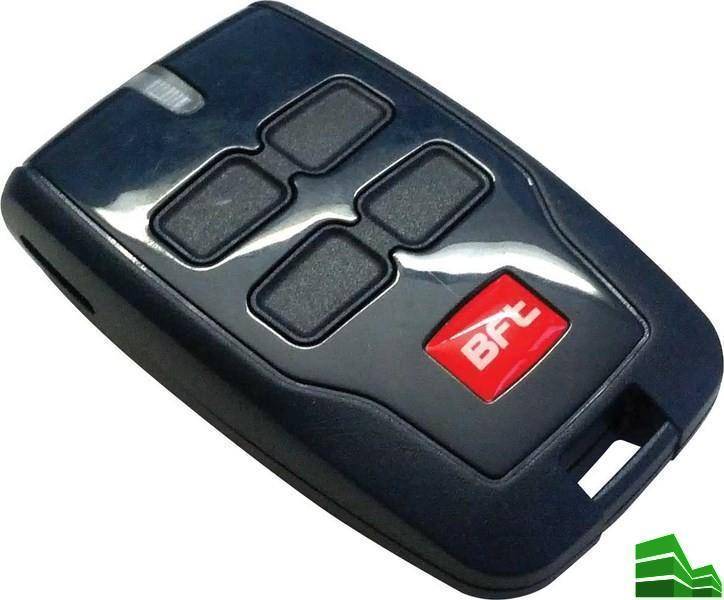

Брелки BFT — особенности изделий

ВFT Mitto 2-12, ВFT Mitto 4-12 —  соответственно двух-, а также четырехканальные пульты. Частота изделий 433,92 МГц. Программировать изделие достаточно легко, нужно только выполнить несколько манипуляций:

1. Нажать кнопку «Ок», после чего появиться приветствие.
2. Нажимаем кнопку повторно после чего должно появиться меню «РАRAMETER».
3. Дальше несколько раз нажать копку «-» Должно появиться меню «RADIO».
4. Повторно нажать кнопку «ОК», после этого появляется следующий раздел меню добавление брелоков в память радиоприемника «AD start».

Для кодирования брелоков нужно последовательно выполнить следующие манипуляции:

1. Щелкнуть клавишу «OK», должна появиться надпись «hidden button».
2. Затем необходимо нажать две кнопки на брелоке которые нужно закодировать.
3. Должна появиться сначала надпись «relise», а затем «desired button».
4. Нажать одну клавишу.
5. Должна появиться «Ok 1», что свидетельствует о том, что прошло все успешно.
6. Чтобы провести кодирование других брелков работу нужно повторить по данной схеме.
7. Выполнив все манипуляции необходимо одновременно нажать плюс — минусом 2 раза.

Особенности

Все большим спросом пользуется продукция, представленная компанией Doorhan. Эта фирма занимается производством и выпуском большого ассортимента ворот. Примечательным является то, что панели для таких конструкций производятся непосредственно в России, а не везутся из-за рубежа.

Ворота устанавливаются многими автовладельцами в их гаражи. Автоматическая регулировка, а также настройка и программирование брелока позволяет, не выходя из автомобиля, свободно проникнуть в место его хранения.

Отличительной особенностью продукции данной компании является надежность и долгий период эксплуатации. Степень ее защиты от проникновения посторонних в гараж очень высокая. Цена приобретения – вполне доступная.

Обладая навыками монтажных и сварочных работ, можно выполнить установку ворот самостоятельно, не прибегая к помощи специалистов. Необходимо пошагово следовать пунктам инструкции (она обязательно имеется в комплекте приобретаемой продукции), настроиться на скрупулезную подготовительную работу.

Фирма Doorhan производит и реализует практически все типы гаражных ворот:

• секционные;
• рулонные (роллетные);
• подъемно-поворотные;
• механические распашные и сдвижные (откатные).

Секционные ворота для гаража очень практичны. Теплоизоляция их достаточно велика – не ниже, чем у кирпичной стены толщиной 50 см, они прочные и долговечные.

Данная продукция выпускается в различных исполнениях. Компания Doorhan предусматривает наличие в гаражных воротах встроенной калитки.

Секционные ворота делают из сэндвич-панелей. Толщина полотна состоит из нескольких слоев. Внутренний слой заполняется пеной, что позволяет удерживать тепло. Установка таких конструкций возможна в гаражи с маленькими боковыми простенками.

Рулонные (роллетные) ворота представляют собой набор алюминиевых профилей, которые посредством автоматики сворачиваются в защитный короб. Располагается он на самом верху. Вследствие того, что ворота ставятся вертикально, их установка возможна на гаражи, где прилегающая территория (место въезда) незначительна или рядом находится тротуар.

Свое название подъемно-поворотные ворота получили из-за того, что их полотно (щит с системой роликов и замков) перемещается в пространстве из вертикального положения в горизонтальное, образуя при этом угол 90 градусов. Электромеханический привод контролирует процесс движения.

Откатные ворота изготовлены из сэндвич-панелей с гладкой или структурной поверхностью. Несущие балки сдвижных ворот делают из горячекатаной стали. Все стальные элементы покрыты толстым слоем цинка. Это обеспечивает защиту от коррозии.

Самыми обычными воротами являются распашные. Открываются они наружу или внутрь. Имеют две створки, которые крепятся на петлях с подшипниками по сторонам проема. Чтобы ворота открывались наружу, необходимо иметь территорию перед домом 4-5 метров.

Компания Doorhan разработала и внедрила в производство скоростные рулонные ворота. Удобным моментом при интенсивном их использовании является скорость рабочего процесса. Тепло внутри помещения сохраняется благодаря способности ворот быстро открываться и закрываться. Тепловые потери при этом минимальны. Изготавливают их из прозрачного полиэстера. Это дает возможность видеть территорию снаружи.

Производители

Сегодня существует множество производителей гаражных секционных ворот. Технология работы всех изделий, как правило, одинакова, чего не скажешь про автоматику. Китайская автоматика, несомненно, дешевле, чем европейская. Но срок службы ворот при установке такой автоматики вряд ли будет очень долгим. И изначальная экономия может обернуться постоянными ремонтами. Как правило, приводы проверенных производителей служат гораздо дольше и реже выходят из строя.

Так как стоят они недешево.

Среди самых популярных на сегодня производителей можно выделить следующие бренды:

• Doorhan;
• Nice;
• Came;
• Faac.

Преимущества

В сравнении с другими типами гаражных ворот, подъемные обладают рядом плюсов:

• подобные двери могут быть дополнительно утеплены при помощи пенополистирола;
• конструкция применяется для одинарных и двойных типов гаражей;
• возможность установки автоматической системы открытия;
• сооружение не нуждается в дополнительном месте при открывании – полотно помещается в пространство под потолком;
• могут использоваться разные виды внешней отделки и декора;
• автоматической калиткой гараж надежно защищен от взломщиков;
• при открытии и закрытии створок не возникает шум.

При таком большом списке плюсов отмечают один значимый недостаток – сложность монтажа конструкции.

Разновидности конструкции секционных ворот

Секционные ворота представляют собой серьезную конструкцию, совокупность механизмов, секций, полотна, которые передвигаются внутри помещения, по специальным направляющим. Последние особым образом закреплены под потолком.

Современный рынок содержит большое разнообразие въездных систем, отличающихся размерами, иными параметрами. Это позволяет применять их в быту, промышленности.

Преимущества секционных конструкций:

• необходимость минимальной свободной площади, как внутри, так и снаружи помещения;
• разнообразие внешних обрамлений;
• легкость проведения монтажных работ;
• надежность конструкции;
• пожаробезопасность;
• получение высокого уровня звуко- и теплоизоляции;
• автоматическая блокировка системы при выходе механизмов из строя;
• удобство дистанционного управления.

Помимо явных преимуществ, нужно отметить пару недостатков:

• высокая стоимость, особенно в сравнении со стандартными стальными конструкциями;
• дороговизна сервисного обслуживания.

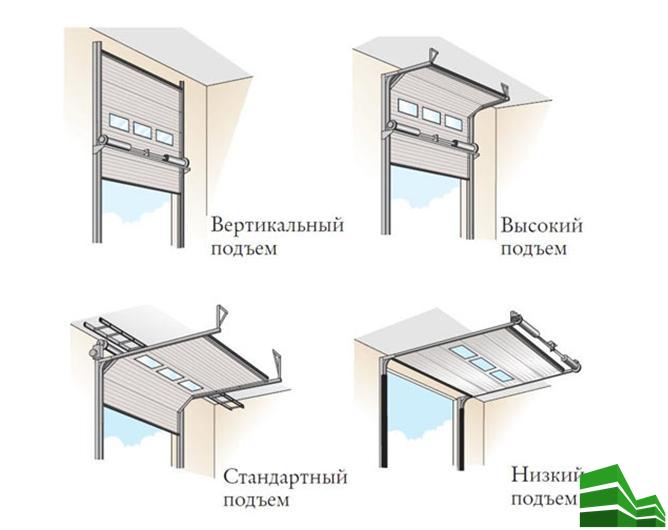

Подъемно-секционные системы можно условно разделить на:

1. Гаражные: ставят в гаражах, частных домах. Конструкция легко монтируется, может быть установлена взамен уже существующей.
2. Промышленные: ставят на строительных, промышленных объектах. Предполагают наличие постоянной нагрузки высокой интенсивности.

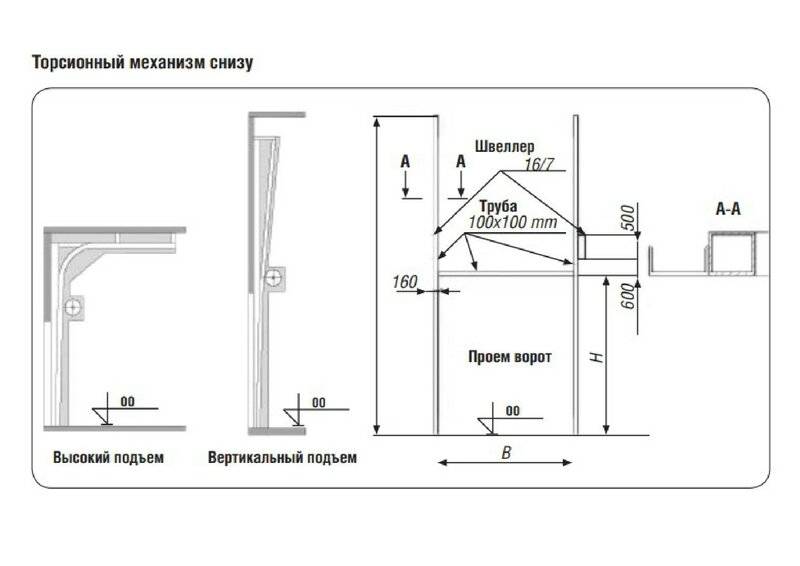

Конструкции вертикального подъема

Здесь пружина может располагаться снизу или наверху. Когда предполагается последний вариант, необходимо, чтобы общая высота равнялась высоте проема и 70 см сверху. При нижнем варианте установки необходимо добавить только 40 см. Для автоматизации требуется оснащение осевого привода, главное ставить на них систему, вес которой не превышает одной тонны.

Главным преимуществом данной разновидности является компактность её размещения, длительный срок безотказной эксплуатации. среди недостатков находятся высокая стоимость, связанная с использованием усиленных материалов.

Конструкции высокого подъема

Чтобы смонтировать конструкцию с высоким подъемом, понадобится высота притолоки от 60 см, максимально этот параметр может равняться пяти метрам.

Автоматизированные механизмы здесь ставят только посредством оснащения вертикальной направляющей. Основным достоинством является надежность, длительный эксплуатационный срок. Среди недостатков, специалисты отмечают высокую цену проведения монтажных работ, приобретения механизма, усиленных креплений, барабана.

Конструкции стандартного подъема

Установка секционных ворот с ориентировкой на стандартный подъем требует притолоки с высотой от 35 до 60 см. Этот подъем позволяет монтировать конструкции, высота которых может достигать 10 метров, а ширина 7 метров. Этот вариант принято считать наиболее дешевым в сравнении с иными моделями, он оказывает минимальное воздействие на механизм движения.

Существует также и высокий вариант, его ставят в тех случаях, когда высота потолочной части будет увеличиваться за счет задней стены помещения. Эта разновидность отличается нестабильностью, часто ломается, отличается высокой стоимостью. Если есть возможность остановиться на иной модели, лучше так и поступить.

Конструкции низкого подъема

Для монтажа системы низкого подъема понадобится минимальная высота, находящаяся в пределах от 15 до 30 см. Когда такой вид открывается, нижняя секция свисает, за счет чего закрывается некоторая часть проема.

Этот вид монтажа позволяет ставить систему «барабан», его ставят спереди, с высотой верхней рельсы на уровне тридцати сантиметров. Чтобы провести установочный процесс понадобятся специальные направляющие, повышающие финансовые затраты.

Когда монтаж производится сзади со стандартными креплениями, нужно будет озаботиться приобретением особых фиксаторов, удерживающих вал. Этот вариант установки автоматического механизма крепится только на потолочной части.

Регулировка пружины секционных ворот

Вопрос регулировки данного элемента этой конструкции является чрезвычайно важным по той причине, что от этого элемента очень зависит функционирование ворот, оснащенных данных механизмом. Правильно отрегулированная пружина поможет противостоять провисанию тросов и преждевременному износу конструкции, защищающей гараж или другую постройку хозяйственного или иного назначения.

Регулирование закрытия и открытия конструкции производится вполне просто и ее легко реализовать своими руками без привлечения мастера. Вся соль тут в специальных болтах, поставляемых в комплекте с воротами и способных закручиваться и выкручиваться. В случае надобности вы можете купить такие болты в специализированном магазине.

Для работы с пружиной нужно уменьшить напряжение болтов, а затем начать поворачивать тот валек, который расположен на стороне, где образовались висячие элементы в положении троса. Потом болты требуется закрутить обратно.

Чтобы ворота данного типа прослужили вам как можно дольше, нужно не забывать проводить профилактический осмотр и подтягивание провисаний. Помимо этого, целесообразно выполнять и мероприятия по уходовой эксплуатации – чистить изделия от грязи мягкой ветошкой и зачищать элементы, подвергшиеся коррозии. Тогда конструкция прослужит надежно и долго.

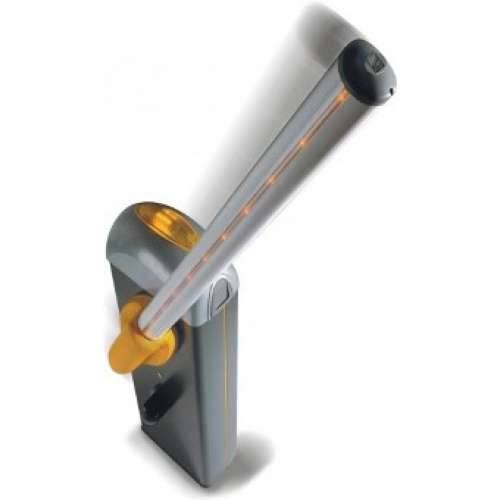

Автоматические шлагбаумы CAME и аксессуары к ним:
