Установка замка на калитку из профнастила

Процесс установки распашных ворот

Прежде чем сделать крепкие ворота из профнастила своими руками, следует подготовить чертеж с указанием точных размеров. При этом необходимо учесть вид автотранспорта, который будет проезжать через возведенную конструкцию, а также наличие калитки.

Кроме тщательного составления чертежа, потребуется заранее закупить и обработать материал для работы, а также приготовить необходимые инструменты:

профильные трубы разного сечения;
металлические уголки;
профиллированные листы;
саморезы, болты, заклепки;
цемент;
грунтовка и краска по металлу;
электроинструменты;
сварочный аппарат.

Перед началом работ профильные трубы следует осмотреть на наличие дефектов, зачистить коррозийные места наждачной бумагой и нарезать на части, в соответствии с размерами, указанными в чертеже конструкции.

Установка опоры

В случае, если ворота из профнастила требуется установить на забор с готовыми металлическими столбами, то каркас ограждения можно зафиксировать прямо на них. Чтобы это проделать, к существующим опорам привариваются петли, и собранная стальная конструкция вешается на них.

Если же каркас приходится возводить с самого начала, процесс установки столбов выглядит другим образом:

Измеряется требуемое расстояние и ставится разметка с учетом расчетов в чертеже.
Роются 2 округлые ямки под фундамент, ширина которых составляет около полуметра, а глубина – не менее одного метра.
Дно ямок засыпается песком или мелким щебнем и тщательно утрамбовывается.
В подготовленные лунки ставятся опорные столбы строго в вертикальном положении, добиться которого можно при помощи строительного уровня. Их можно временно зафиксировать кусками арматуры, чтобы они не отклонялись в стороны.
Столбы заливаются бетонным раствором.

Для полного затвердевания смеси необходимо выждать несколько недель, после чего приступать к дальнейшему выполнению установочных работ.

Изготовление рамы

Раму для конструкции изготавливают на ровной поверхности, вооружившись сварочным аппаратом для соединения заранее нарезанных заготовок из профильных труб.

Для надежной фиксации частей на внутреннюю стыковку каркаса приваривают металлические уголки, а также дополнительно две поперечные перекладины. Затем следует закрепить на рамную конструкцию навесы и засовы.

После того как рама готова, необходимо тщательно отшлифовать сварочные швы, весь каркас обезжирить с помощью растворителя, загрунтовать и покрыть краской.

Установка обшивки

Дождавшись полного высыхания краски на раме, можно приступать к фиксации на нее обшивки из заранее нарезанных листов профнастила. Они крепятся к каркасу конструкции при помощи саморезов или специальных заклепок. При этом, лучше их устанавливать в местах углубления материала, таким образом, они будут менее заметными.

После того, как обшивка из профиля своими руками установлена на раму, конструкция вешается на петли и производятся завершающие этапы работы, такие как монтаж замков на ворота и крепление украшающих элементов.

Электромеханические замки или замки с электроприводом

Электрический замок подразделяют на два подвида: накладной и врезной, но при этом независимо от своей разновидности, подобные замки состоят не менее чем из двух ригелей.

Пример электромеханического замка для калитки

Принцип действия ригелей:

первый ригель является взводящим, при закрытии замка он скрывается внутри и тем самым запускает все остальные элементы механизма, готовя их к процессу закрытия;
второй ригель управляется соленоидом, в момент поступления на него напряжения активизируется и приходит в движение вся система, после чего замок открывается;
защитная система будет пребывать в состоянии «открыто» пока не произойдёт повторное открытие и закрытие двери, в этот момент происходит своеобразная перезагрузка системы.

В комплектацию электромеханического замка обязательно входят и обычные ключи, которые также можно будет использовать для открывания двери. Наибольшей популярностью такие замки пользуются при установке на ворота гаражей, поскольку система позволяет открывать их даже при отсутствии подачи электроэнергии.

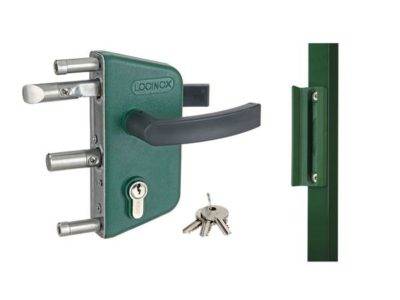

Комплект всех деталей электромеханического замка для установки

В последние годы электромеханические замки всё больше входят в обиход, и их чаще начинают использовать при выборе защитной системы для обычных калиток. Существуют электромеханические замки, работающие на основе электромагнита.

К ним обычно прилагается весьма громоздкая инструкция по использованию, но они достаточно просты как по своему принципу действия, так и в процессе эксплуатации. Когда начинается подача электроэнергии приходит в действие катушка, панель начинает намагничиваться до тех пор, пока не произойдёт её прилипание ко второй панели, прикреплённой к двери.

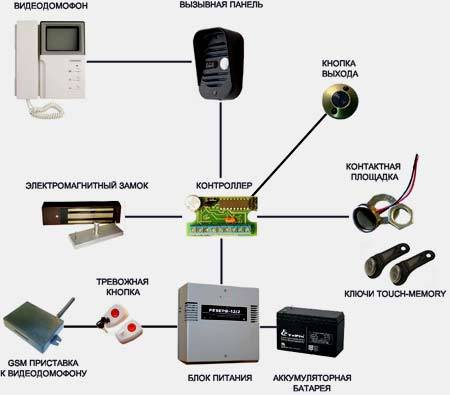

Схема работы электромагнитного замка

При этом электромагнитные замки для калиток имеют один, но очень значительный недостаток. Открыть такой защитный механизм можно единственным способом – необходимо будет установить подачу электроэнергии. В этом случае электромагнитные импульсы начнут ослабевать и калитка или дверь откроется.

Следовательно, для надёжности системы необходима постоянная подача электроэнергии, что не всегда возможно осуществить ввиду вероятных перебоев. Поэтому при установке замка на электромагнитах, скорее всего, придётся устанавливать и источник постоянного бесперебойного питания.

Помимо этого на калитку в заборе нужно будет установить доводчик, чтобы избежать сильных и резких ударов, которые негативно влияют на защитный механизм: при любом, даже самом малом, смещении пластин замок начинает некорректно функционировать. Хочется пожелать вам выбрать для своего загородного особняка именно то запирающее устройство, которое устраивало бы вас по всем параметрам!

Какой замок поставить на калитку из профнастила

Замочные устройства делятся на следующие виды:

Реечный. Это засов, двигающийся в петлях, для чего они должны привариваться к профнастилу. Монтаж таких систем производится на внутреннюю часть ворот или калитки.
Навесной. Эти замки также называются амбарными. Их предпочитают устанавливать на дачной территории, где не находится дорогое имущество, поскольку взломать такие механизмы довольно просто.
Накладной. Такие изделия надежны, и без специального инструмента открыть не получится.
Врезной. Этот вид замков нужно врезать в дверное полотно, так исключается вероятность физического взлома. Перед тем как выбирать этот замок, нужно учитывать, что установка подобных механизмов возможна не для каждого вида калитки.

Врезной механизм

Все описанные выше конструкции можно поставить на даче. Однако нужно не забывать, что требуется правильно выполнить расположение устройства, поскольку от этого тоже будет зависеть надежность механизма запирания. Чтобы определить, какой купить замок для конкретного участка, необходимо учитывать особенности забора.

В этом случае вору сложно подобраться к защелке, чтобы спилить либо сдвинуть ее. Как правило, для калиток из профлиста используют врезные конструкции. Они помогают надежно защитить дачу от злоумышленников.

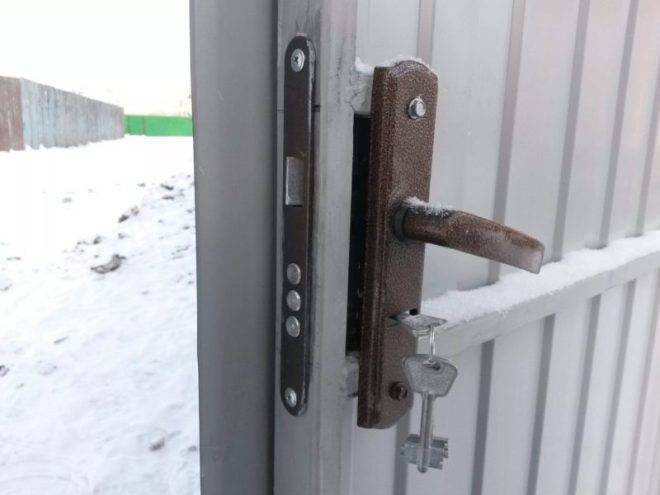

Зимой

Электромеханические варианты

Эти запоры могут открываться с помощью ключа или за счет электрического импульса. Если к вам пришли гости, калитку можно будет открыть не выходя из дома, нажав кнопку домофона.

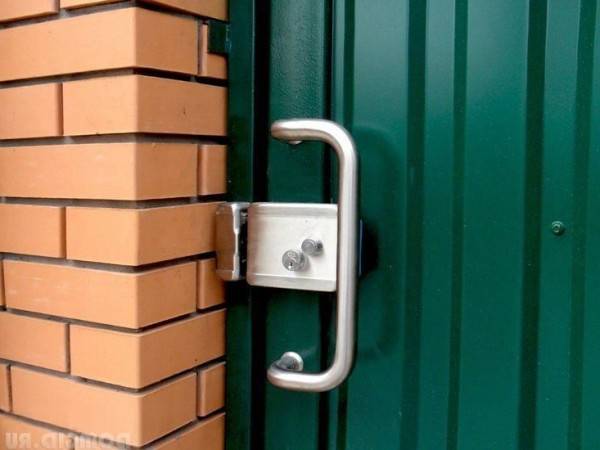

Накладной вариант перед установкой

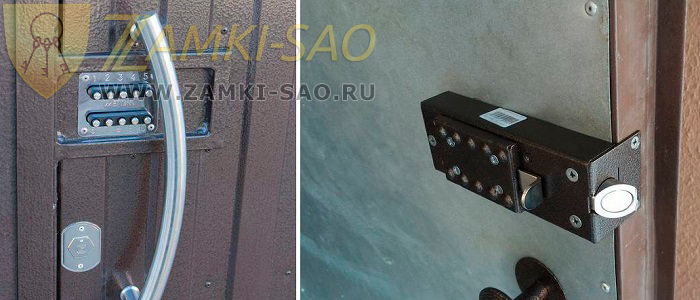

Кодовые электромеханические изделия

Этот замок называется кодовый. Такие механизмы надежней в отличие от электромагнитных устройств, поэтому их покупает множество владельцев дач. Данные виды изделий состоят из запора и панели приборов. Чтобы отпереть калитку, требуется набрать код.

Если возникнет необходимость, можно изменить заданный код. Минус этих устройств состоит в том, что для работы требуется постоянная электроэнергия. Поэтому часто производится установка замка на калитку из профнастила, работающего от аккумуляторной батареи. Взломать этот механизм почти нереально, для этого требуется дорогое оборудование.

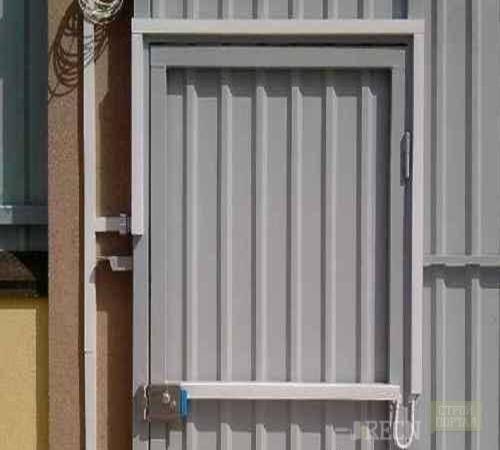

Надежный вариант на сварной конструкции

Электромагнитные

Устройства не применяются на калитках из профлиста, их ставят на дверных полотнах в подъездах многоэтажных домов. Они настраиваются на магнитные таблетки, и отпереть их возможно лишь с помощью специально сделанного для этого оборудования. Главное достоинство электромагнитных замков – их повышенная надежность.

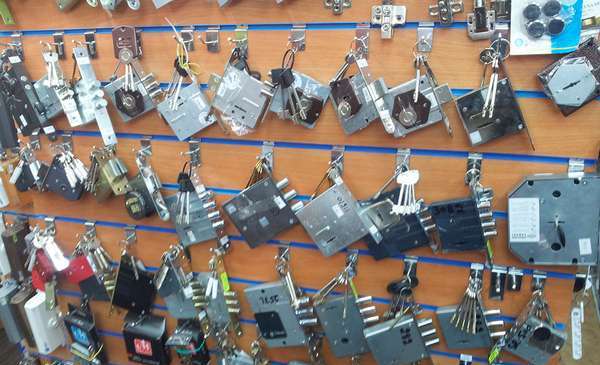

На складе

Также к преимуществам относят следующее:

нельзя отпереть отмычкой;
можно крепить в местах частой эксплуатации двери;
нет подвижных механизмов. За счет этого устройство имеет продолжительное время эксплуатации.

Изготавливаются электромагнитные замки для дверных створок массой 400–600 кг, отдельно для полотен весом больше 1500 кг. По типу работы эти механизмы делятся на два типа:

Сдвиговые.
Удерживающие.

Перед монтажом

Последний вид производит свою работу за счет «прилипания». Так, даже во время усадки дома функциональность запорного механизма не будет нарушена. Эти замки обычно ставят на полотна, часто используемые на протяжении дня.

Сдвиговые конструкции ставят на любые типы полотен, в частности и на калитки из профлиста. Прежде чем сделать выбор определенной модели, стоит присмотреться к механизмам, использующимся для работы на улице в плохих погодных условиях.

На фото изображен навесной замок.

В строительном магазине

Запорные механизмы для калиток из профнастила

Для полотен из профнастила изготавливаются специальные замки, которые имеют малые габариты и ставятся в профтрубу. Следует заметить, что монтаж устройства не потребует приваривать эту конструкцию, вследствие чего крепеж значительно облегчается.

Схема цилиндрового механизма для врезного изделия

Чтобы поставить такую систему запирания, нужно только вырезать в профтрубе стенку, затем сделать отверстия для запора. Во время врезки необходимо четко определиться с расположением защелок.

Для чего вначале требуется надежно зафиксировать конструкцию в профнастиле. Далее нужно попробовать открыть калитку, обработав щеколду и ручку средством, оставляющим след в процессе соприкосновения. Стоимость этих замков невелика, а монтаж довольно прост, поэтому их покупает множество домовладельцев.

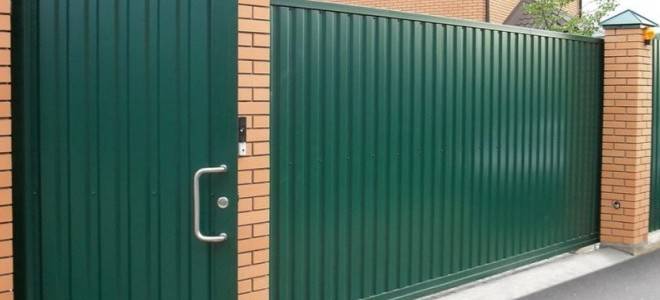

На фото ниже представлена калитка из профлиста с ручкой на даче.

Летом

Принцип работы

Варианты конструкции по принципу работы можно разделить на несколько типов.

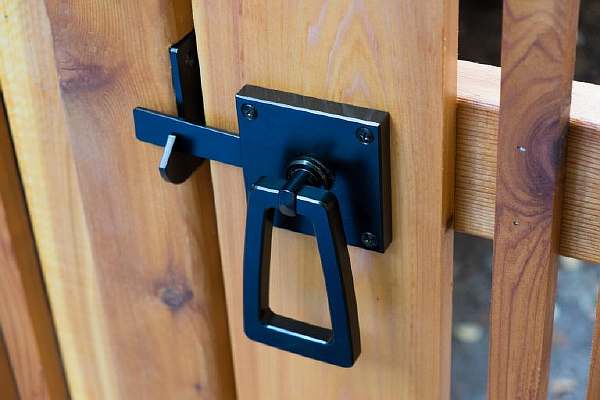

Защелка на деревянной створке

Винтовые защелки

Простую винтовую защелку крепят с наружной части калитки. Данная модель состоит из стержня с нарезанной резьбой и замком отпирания, имеющим маленький шпиль и паз. Механизм запирания активируется ключом с необходимой прорезью и шпилем на конце.

Такую щеколду на калитку можно легко смастерить самому. Готовое изделие рекомендуется оцинковывать, чтобы продлить срок эксплуатации.

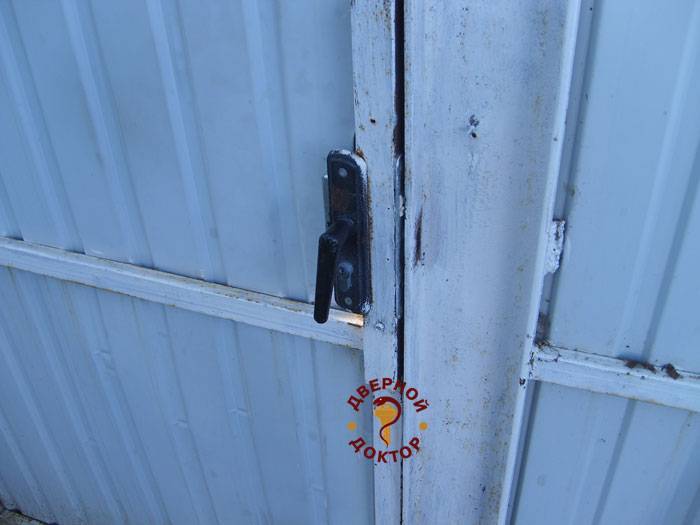

На даче

Сложность этой самодельной конструкции заключается в том, что в дверном проеме должно находиться достаточно свободного пространства для резьбовой выемки, в которую вкручивается непосредственно ключ в виде стержня. Причем этот накладной механизм очень просто взломать с помощью подбора схожего ключа.

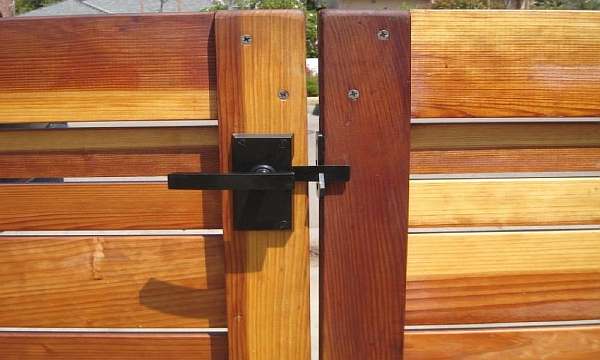

Накладные сдвижные запоры

Это механизм, легко закрепляющийся на ровный металлопрофиль. За счет плоского стержня такой запор обеспечивает прочность закрывания дверного полотна. Механизм можно закрепить или с внутренней, или с внешней части забора. Для большей эффективности с наружной части можно поставить навесной замок.

Чертеж засова для ворот

Поворотный пазовый механизм

Это простой по конструкции замок, имеющий высокую эффективность и степень защиты против взлома. Устройство можно собрать самому, но будут необходимы определенные познания и оборудование. Ключ, опускающийся во время вставки в щель, круговыми вращениями активирует зубчатый механизм, отпирающий створку.

Реечный ригельный механизм

Это изделие можно купить в торговой сети «Леруа Мерлен». Изготовить такое запирающее приспособление самостоятельно может лишь специалист. Конструкция состоит из ключа с выемками и запорной основы. Этот механизм имеет высокую прочность и продолжительное время службы, но есть вероятность подделки ключа. Поэтому для запирания двери часто пользуются каким-либо дополнительным фиксатором.

На фото ниже представлена накладная задвижка.

Металлическая дверь в заборе

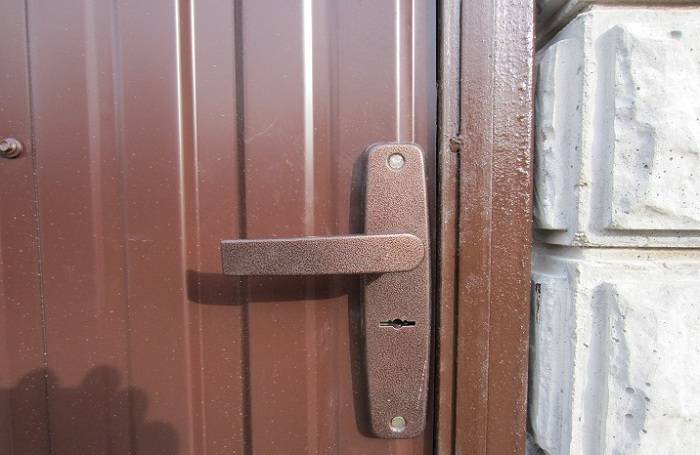

Врезная конструкция для калитки

Это самая популярная конструкция запорных механизмов, продающаяся в каждом строительном магазине. Чтобы установить этот замок, необходимо вырезать паз в основе створки. Надежность такого устройства очень высокая.

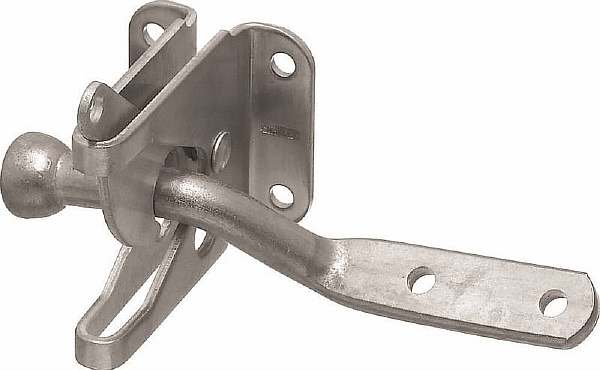

Защелки с креплением на основе пружины

Такие конструкции чаще всего устанавливаются с внутренней части. Они являются дополнительным запорным механизмом на защелкивающей основе. Их пружинное устройство дает возможность с легкостью активировать защелку.

Устройство

Кодовый замок на калитку

Это удобный замок с высокой степенью надежности. Механизм активируется за счет одновременного нажатия клавиш в соответствии с предварительно установленной цифровой комбинацией. Для надежности лучше всего регулярно менять код.

Схема с размерами

Электромагнитный замок

За счет новейших технологий электромагниты практически нельзя взломать. Замок магнитного типа можно приобрести в магазинах. Для установки конструкции, вероятней всего, будет необходима помощь мастеров.

Благодаря усиленному магниту, работающему с помощью электричества, закрытая калитка прочно фиксируется. При запирании полотна происходит автозакрытие. Открывается устройство при помощи магнитной карты или кнопки.

Уличная электрозащелка

Электромеханическая защелка

Электромеханический замок – это устройство, где объединены механическая и электронная конструкция. Потому в комплекте с замком находятся 2 вида ключей – электронный и механический. Калитка запирается в автоматическом режиме.

Электромеханическое устройство для дворовой калитки из профлиста по виду и конструкции практически не отличается от простого механического замка. Отличает электрозащелку только установка специального электронного блока для управления механизмом.

Электромеханический замок

Есть множество разных запорных устройств, которые используют для защиты приусадебной территории. С учетом сложности определенного механизма можно приобрести замок в магазине либо сделать самому.

Чтобы определиться в выборе вида защелки, также можно посмотреть видео ниже.

Технология монтажа врезного замка

Первым этапом является разметка места установки замка. Замеряют параметры сердцевины замка, а также отмечают места крепления его к профнастилу. Далее нужную площадь отверстия вырезают болгаркой, делая углубления в профиле немного меньше разметки. Края нужно обязательно обработать и обточить напильником, чтобы лист профнастила не ржавел и не давал «облущивание» защитного слоя.

Этапы врезки замка в дверь

После этого производят непосредственную установку замка в таком порядке:

Корпус фиксируют во внутренней части, закрепляя болтами.
Устанавливают цилиндр, регулируя глубину замочной скважины.
Сердцевину плотно закрепляют при помощи шурупов и болтов.
Крепят ручки, которые будут регулировать положение замочного язычка.
В противоположной части забора для замка делают углубление, которое будет фиксировать язычок.

Если замок не предполагает ручки, что монтаж и строение замка еще проще. Нет необходимости отделять сердцевину от корпуса.

Как вставить замок в калитку из профнастила

Из чего состоит замок?

Рассмотрим, как вставить накладной замок в калитку из металлопрофиля. Механизм не повреждает целостность и прочность конструкции. Снаружи он открывается-закрывается ключом, изнутри – ключом или защелкой. Монтаж устройства не требует нарушения дверного полотна, что радует хозяев

Но для аккуратного надежного крепления важно предусмотреть специальную площадку, на которой будет размещен запор

Место фиксации может выглядеть по-разному:

Как сплошное металлическое пространство, расположенное с внутренней стороны.
Как соединение отрезков рамы, проходящей сверху вниз и поперек центра калитки.

Вставка замка проходит в три этапа:

Разметка рабочего пространства. Замок прислоняют к дверному полотну и помечают точки фиксации и участок под замочную личину.
Сверление размеченных отверстий. Диаметр сверлильного инструмента подбирают по диаметру болтов и шурупов. Отверстие для замочной личины проделывают с диаметром, соответствующим ее размеру.
Крепление замка и ручек, идущих в комплекте с механизмом.

Особенностью накладного запирающего устройства является неудобство использования при открытии калитки наружу.

Хозяин должен помнить о сокращении эксплуатации замка при перепадах температуры и влажности. Сроки использования изделия рекомендуется уточнять при покупке.

Установка своими руками

После того как искомый замок приобретен, понадобится произвести монтаж. Для этого нужен следующий инвентарь:

элементы крепежа;
прибор углошлифовальный – УШМ;
электродрель;
сверла по металлу;
простой карандаш;
отвертка.

Если замок предстоит установить на входной части пустотелой конструкции, можно начинать процесс с разметки зоны для врезного замка в торцевой части калитки. Вырезать подходящего размера нишу, просверлить в полотне пазы для болтов, а также сделать отверстия для расположения ручки. На этом подготовительный этап считается оконченным.

Навесной

Чтобы навесить такой замок, помимо перечисленного в списке, понадобится подготовить 2 угловые проушины, болты и гайки. Процесс установки предусматривает следующие этапы действия.

Выбирается место для установки проушин. Они должны крепиться в одной линии, но на небольшом расстоянии, для исключения помех при затворе калитки и сложностей при монтировании замка.
Элементы крепежа прикладываются к полотну для наглядной отметки отверстий.
Сверлят отверстия, воспользовавшись сверлами нужного диаметра, исходя из размера крепежных элементов.
Проушины фиксируются на металлопрофиле.

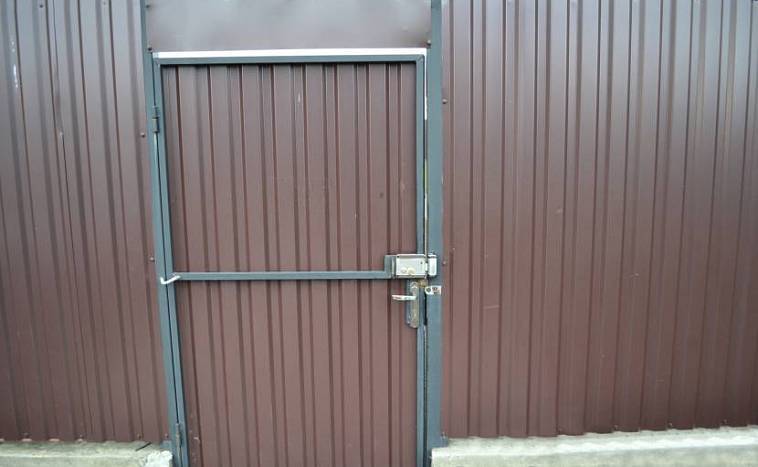

Накладной

Ситуация с монтажом такого замка немногим сложнее. Накладной замок крепится на распашные двери из профнастила в такой последовательности.

Запирающее устройство прислоняется к калитке со стороны двора так, чтобы один из пазов крепления зашло на поперечную планку, а ручка с личинкой была чуть выше (ниже).
Размечаются отверстия для болтов и делается бороздка для ригеля. Если столб рядом с калиткой круглый по конфигурации либо небольшого диаметра, придется приварить сверху пластину для ответной части замка.
В каркасе калитки проделываются крепежные отверстия, а в профиле вырезаются бороздки под ключ и ручку (при планировании). Затем в опорном элементе вырезается ложбинка под ригель.
Устройство фиксируется накладками и ручками.

Когда на поперечине не удается уместить замок, его ставят на дополнительно приваренную металлическую пластину.

Врезной

Самому произвести врезку такого замка сложнее, но вполне возможно, если действовать следующим образом.

На каркасе нужно произвести разметку расположения будущего устройства.
С помощью УШМ в трубе проделать отверстие.
Прислонить замок и наметить зоны под крепления, затем высверлить их. Вставить механизм.
В профлисте проделать отверстие для ключа.
Ответную планку под замок нужно расположить на столбе-опоре правильно. Первостепенно определяется уровень ее расположения.

Каркас может быть исполнен из разного материала, что определяет порядок действий по установке планки.

Узкая металлическая. На опору приваривается пластина 3 мм толщины, затем в ней сверлятся пазы для ригеля.
Труба большего размера. Отверстие сверлят в месте соприкосновения ригеля с опорным столбом.
Металлический уголок. Если у него есть широкая часть, то прорезь делается в ней. На узком элементе предстоит нарастить сваркой металлическую пластину с заранее проделанными отверстиями для осуществления крепежа.

Для более длительной службы установленных замков нужно придерживаться некоторых рекомендаций:

время от времени тестировать устройство на возможные неисправности: при их выявлении откладывать ремонт не стоит, важно сразу определять причину;
над запорным механизмом желательно соорудить козырек, который оградит замок от контакта с осадками;
работу механизма нужно проверять каждый год перед зимним сезоном и после него, при необходимости выполнять смазку защелки и сердцевины.

Правильная установка и эксплуатация запирающего устройства – залог продолжительного срока его службы.

Этапы монтажа с фотографиями

Врезание замка в калитку является единственным осуществимым методом если каркас сделан из тонкой трубы. А этот вариант чаще всего встречается. Установка замка возможно с помощью короба из стального листа. Размеры короба зависят от габаритов выбранного замочного механизма. Требуется оставить минимальные зазоры. Чтобы замок можно было легко поставить в него и вынуть при надобности. Удобна в применении 3 мм сталь.

Поиск удобного расположения, для разметки пригодится гвоздь.
Расположение врезного замка
Требуется поставить отметки:
- для корпуса на торце;
на внутренней, внешней стороне калитки для личинки;
места крепления дверных ручек;
на планке, для выхода язычка замка.
Чтобы сделать надрезы аккуратнее и затратить минимум усилий, для посадочного места применяют болгарку, а для монтажа ручек и сердечника используют дрель.
Вставка замка в специально подготовленное место в калитке
Сначала ставят сверло небольшого диаметра, чрезмерные отверстия могут не закрыться накладками и элементами замка, поэтому главное требование неторопливость и тщательный замер.
Для посадки корпуса в короб используется саморезы и шуруповерт, допустимо использование клепочного пистолета.
Врезка замка с помощью шуруповерта
Сердечник, личинка или цилиндра устанавливают в подготовленные отверстия и укрепляют посадку крепежным винтом.
Теперь прикрываем внутреннее содержание механизма.
Далее переходят к установке второй створки, где будет зафиксирован язычок.
Фиксация язычка замка
Чтобы не прогадать, можно схитрить и намазать его зубной пастой, открываем и закрываем механизм, на створке должны остаться отметины. Именно по ним и следует приготовить отверстия и установить вторую планку.
Проверяем работоспособность системы.

Как выбрать профлист для ворот

Когда делаешь ворота из профлиста своими руками, нужно знать, что свойства этого материала зависят от толщины металла, размера и формы ребер жесткости, характера защитно-декоративного покрытия.

Повышенную нагрузку хорошо выдерживает несущая форма профиля, т. к. в ней есть дополнительное ребро. Кроме несущей, делают также стеновые и универсальные разновидности листов. Их маркировка и назначение следующие:

НС – универсальный профиль. Подходит для модульных построек, перегородок, навесов, забора и ворот. Ребра в нем бывают 3,5-15,3 см.
С – стеновые элементы. Наиболее дешевый вид профлиста. Высота борозд – от 8 мм до 4,4 см. Используются, чтобы делать легкие конструкции крыш, беседок, гаражей, забора, отделки фасадов построек.
Н – несущий тип. Его повышенная прочность применяется для межэтажных несъемных опалубок при монтаже перекрытий, кровли.

На что обратить внимание

Перед выполнением работ по установке запорной конструкции следует разобраться в вопросе, как сделать это своими руками, и убедиться, что модель замка действительно подходит к выбранному месту. В противном случае появляется риск безосновательной траты денег и времени в совокупности с необходимостью замены поврежденного профилированного листа калитки.

Перед покупкой внимательно изучаем приложенную документацию

Как это было уже отмечено выше, любой замочный механизм вне зависимости от стоимости и набора полезных характеристик уязвим перед влагой. В связи с этим нелишним будет обеспечить его защиту и регулярно осматривать места фиксации на предмет появления коррозийных процессов.

Что касается врезных замков, то такие модели имеют также огромное количество разновидностей. Каждая из них отличается от «собратьев» не только качеством и ценой, но и степенью защиты. Так, при установке изделий в густонаселенных районах города целесообразно выбрать более сложный вариант с количеством зубьев от 4 до 6.

Рекомендации знакомых и советы специалистов будут весьма кстати при выборе

Необходимо также соотнести габариты и вес запирающих механизмов. Применяемые на тонких каркасах громоздкие замочные конструкции могут нанести механический вред профилированному листу.

Видео описание

В видео показано, как врезать замок в калитку из профильной трубы:

Радиоволновые замки

Эта разновидность также входит в категорию электронных моделей. Отличается она от вышеописанных тем, что сам процесс открывания производится с помощью брелока. Последний отправляет радиосигнал на блок управления, который и открывает калитку. Сам же механизм открывания может быть магнитным или электромеханическим.

Открыть такой замок можно с любой точки двора или с расстояния, подходя к дому. Это самые дорогие модификации, предлагаемые современным рынком.

Электронный замок дистанционного управления Источник ae01.alicdn.com

Как выбрать и поставить замок на калитку из профнастила
