Принципы работы и как устроены водонагреватели различных типов

Плюсы и минусы прибора

К основным плюсам косвенного нагревательного бака (в отличие от прямых накопительных и проточных водонагревателей) можно отнести следующие характеристики:

• Нагрев и аккумуляция большого объема воды.
• Низкие расходы на организацию автономной системы ГВС.
• Независимость от энергоресурсов. Косвенные бойлеры с ТЭНами не перегружают электропроводку в частном доме или квартире.
• Возможность одновременного подключения нескольких точек потребления.
• Поддержание оптимальной температуры нагрева. Устройства отличаются стойкостью к резким скачкам напряжения и напора воды в трубах.
• Универсальность и практичность. Для бойлеров косвенного нагрева воды предусмотрены различные схемы подключения.
• Длительный срок службы при правильном техническом обслуживании.

Имеются у подобных нагревателей и некоторые минусы, которые следует учесть при выборе устройства:

• Существенные габариты и сложность выбора установочного места. Поэтому для одновременного использования отопительного котла и косвенного нагревателя выделяется отдельное техническое помещение.
• Высокая стоимость устройства и проведения монтажных работ (установка с обвязкой наладка).
• Первый запуск оборудования для нагрева жидкости в системе требует длительного времени. Этот процесс сопровождается снижением температуры теплоносителя в отопительных радиаторах.

Итак, мы рассмотрели принцип и устройство работы бойлера косвенного нагрева. Давайте теперь посмотрим плюсы и минусы таких водонагревателей.

Накопительный водонагреватель косвенного нагрева – достоинства:

• не влияет существенно на нагрузку электросети дома в холодные времена года;
• обладает достаточно высокой производительностью при правильном расчете всех необходимых параметров;
• не допускает контакта внутренней поверхности нагревательного контура с проточной «агрессивной» водой с большим содержанием солей;
• изолирует теплоноситель контура отопления от проточной сантехнической воды сразу после открытия крана в месте потребления;
• с многоконтурными нагревателями предполагает использование нескольких источников тепла.

Теперь немного о недостатках:

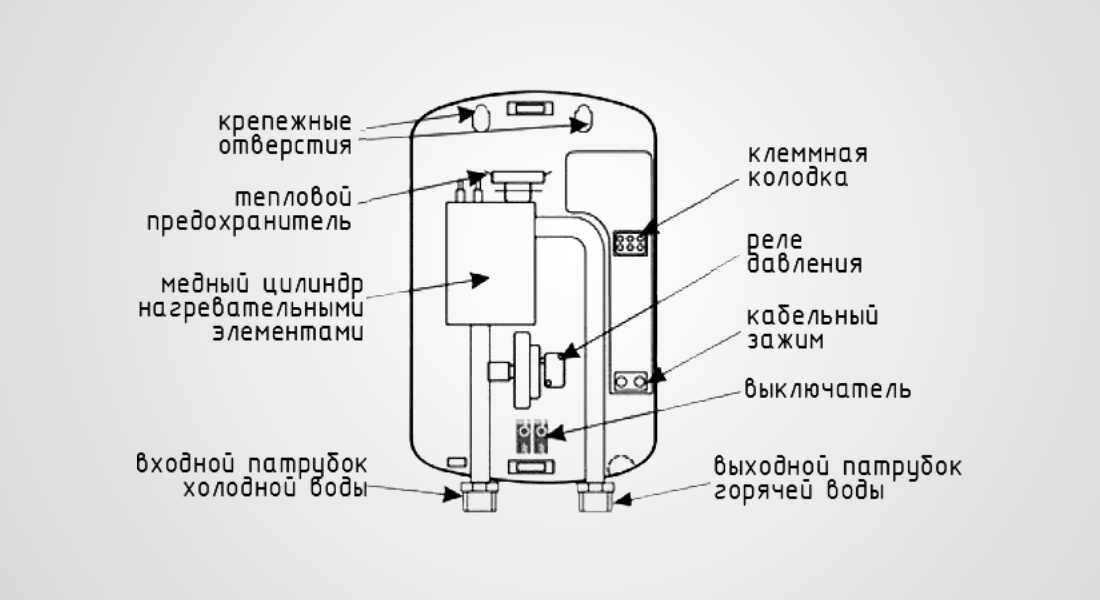

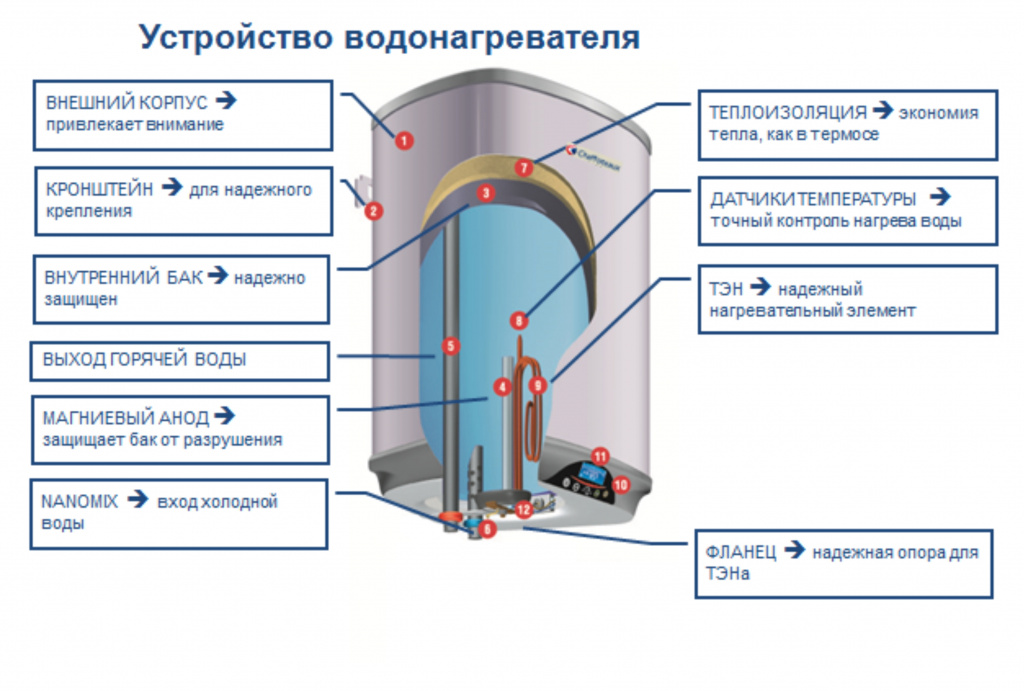

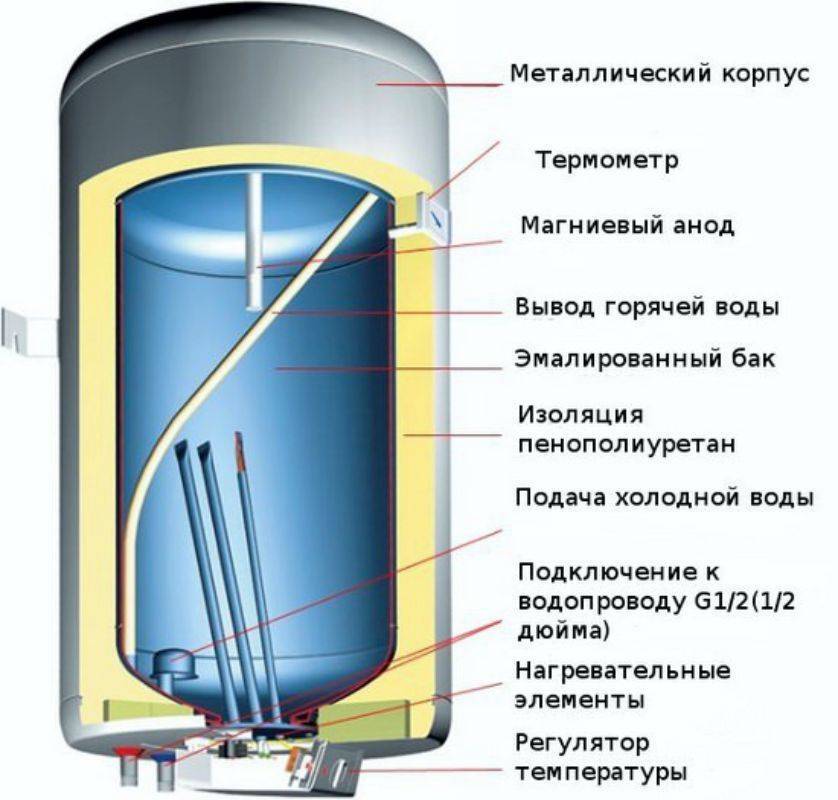

Как устроен электрический бойлер?

Независимо от того, какой фирмы водонагреватель, все они устроены по общему для них принципу.

В каждом из них присутствуют одни и те же конструктивные элементы, отличающиеся иногда материалом, из которого они изготовлены, формой и, конечно, размерами, определяющими объем емкости.

Итак, электроводонагреватели состоят из:

• внешнего металлического корпуса;
• внутреннего бака, для изготовления которого производителями используются такие материалы, как нержавеющая сталь, в некоторых моделях с дополнительным титановым слоем или покрытием из эмали, стеклофарфор;
• теплоизоляционного слоя, расположенного между двумя емкостями бойлера и обеспечивающего поддержание нагретой воды на определенном температурном уровне. В качестве теплоизолятора в основном используется материал с одним из самых низких коэффициентов теплопроводности – пенополиуретан;
• магниевого анода;
• предохранительного клапана для бойлера, функции которого сводятся к регулировке давления внутри нагревателя и недопущения произвольных утечек из него;
• нагревательного элемента, в роли которого выступает ТЭН, благодаря ему происходит нагрев воды в емкости. В бытовых приборах мощность ТЭНа обычно составляет от 0,5 до 3 кВт, что позволяет не создавать дополнительную нагрузку на сеть;
• патрубков для подачи холодной воды в бойлер и отвода горячей в систему водоснабжения;
• термостата, регулирующего автоматическую работу аппарата;
• термометра;
• индикатора, выводящего информацию о температуре воды на специальное табло;
• контрольной индикаторной лампочки.

Кроме того, в зависимости от типа и размера бойлера, а также способа его монтажа в комплектацию входят специальные крепежные элементы, не только облегчающие процесс установки, но и гарантирующие его надежность.

Несмотря на то что вес аппарата не столь значителен, вода, постоянно находящаяся в нем, в несколько раз его увеличивает.

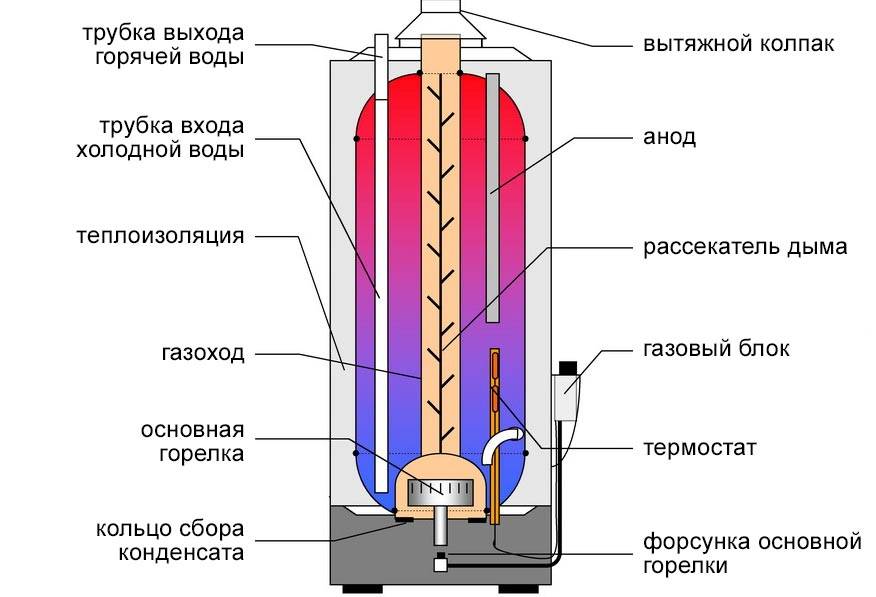

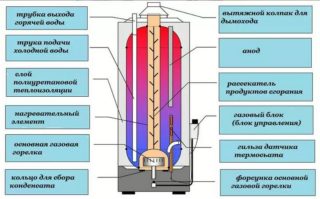

Газовый накопительный водонагреватель для системы ГВС

Автономные, независимые от центрального горячего водоснабжения, водонагреватели стали неизменным атрибутом не только частных домов, у которых в силу географического расположения и удаленности от инфраструктуры отсутствует доступ к благам цивилизации, но нередки они и в городских квартирах – используются или во время плановых отключений, или по каким-либо иным причинам.

Выбор производится на основании доступа к источнику энергии и ее стоимости, а также цены самого оборудования.

В основном газовые бойлеры для нагрева воды используются тогда, когда они являются единственным источником горячего водоснабжения. По сравнению с электрическими бойлерами их отличает больший КПД, но и более высокая цена.

Наиболее распространенными являются колонки проточного типа, обладающие небольшими размерами и сравнительно невысокой стоимостью. Но для того чтобы обеспечить хотя бы две точки, мощность такого аппарата должна быть не менее 18-24 кВт.

Газовые бойлеры накопительного типа устанавливаются в основном в больших коттеджных домах, так как для их размещения требуется достаточно много места, но они способны обеспечить потребности всего дома и, главное, жильцов, проживающих в нем, горячей водой в необходимом объеме.

Главным параметром, на который следует обратить внимание, выбирая газовый водонагреватель накопительного типа, – это объем бака. Для нужд среднестатистической семьи, состоящей из 3-4 человек, вполне достаточным будет объем бака до 100 л, но при мощности аппарата 5-7 кВт для частных домов минимальный объем уже составляет от 150-200 л.. Для нужд среднестатистической семьи, состоящей из 3-4 человек, вполне достаточным будет объем бака до 100 л, но при мощности аппарата 5-7 кВт для частных домов минимальный объем уже составляет от 150-200 л

Для нужд среднестатистической семьи, состоящей из 3-4 человек, вполне достаточным будет объем бака до 100 л, но при мощности аппарата 5-7 кВт для частных домов минимальный объем уже составляет от 150-200 л.

Основными достоинствами газовых колонок для нагрева воды можно считать:

• возможность подключения ко всем точкам горячего водоснабжения в доме;

• независимость от напора и давления в подаче воды;

• меньшую уязвимость перед образованием накипи.

Некоторые модели накопительного типа дополнительно обладают способностью работать в качестве проточных, что особенно ценно, когда происходит кратковременное повышение потребности в горячей воде.

Поэтому в таких случаях главный недостаток таких приборов – длительный нагрев воды в баке – становится менее существенным.

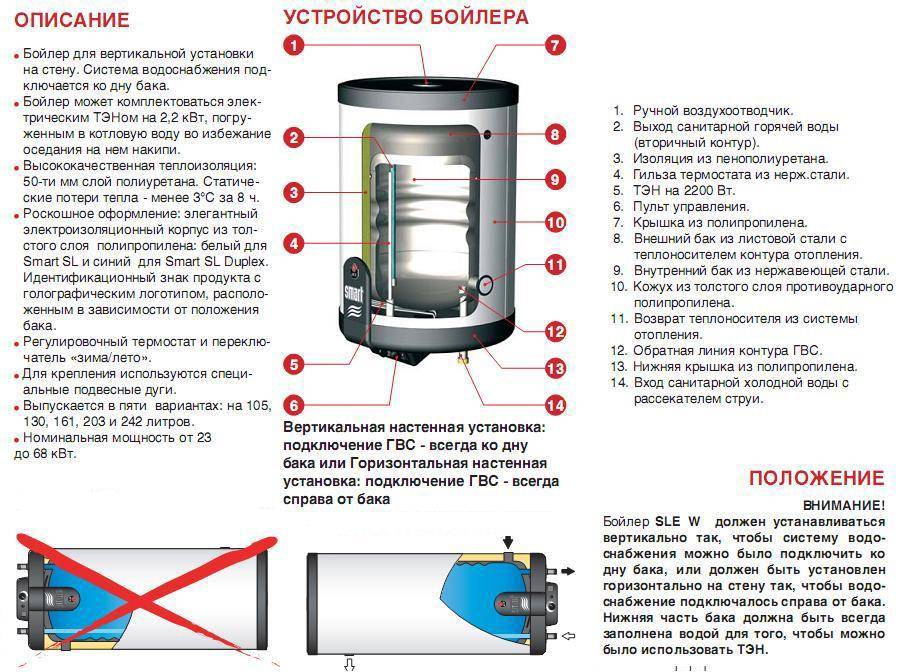

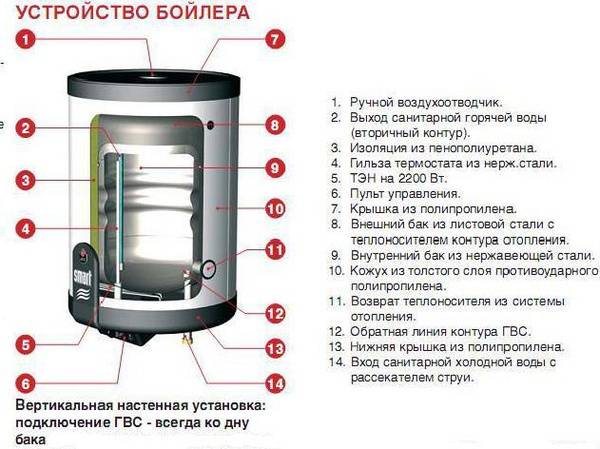

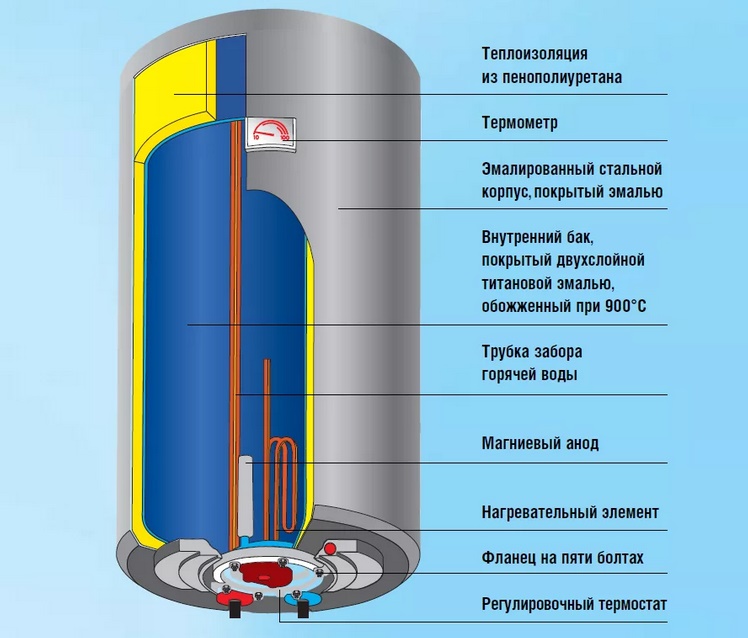

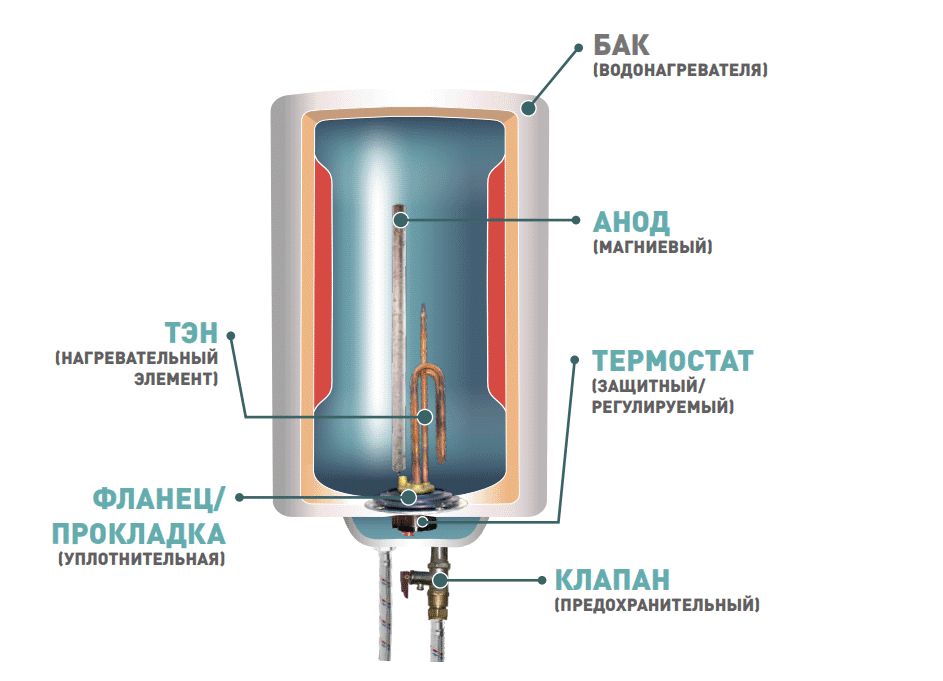

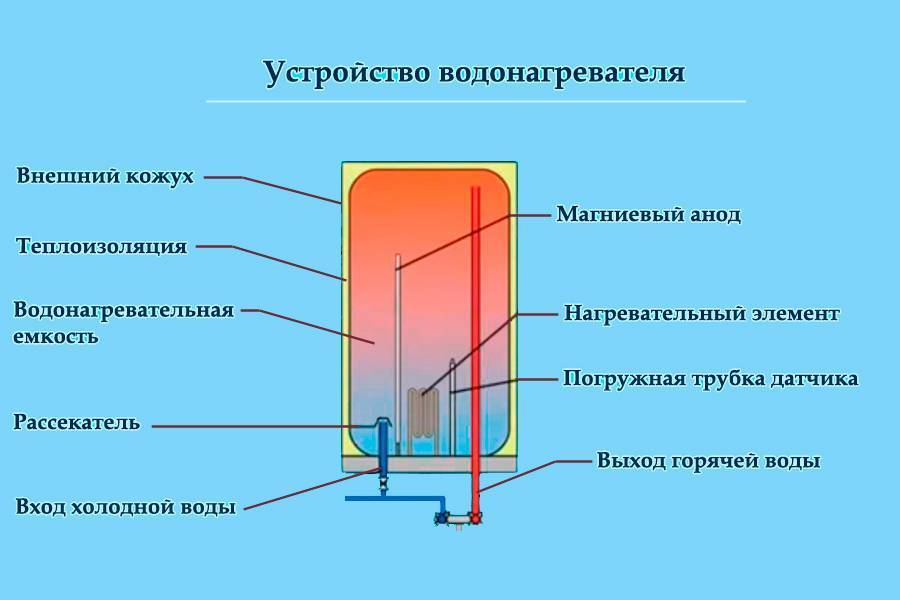

Устройство бойлера

Устройство бойлера

Накопительный нагреватель устроен довольно просто. Его главный элемент – бак для воды, который изготавливается из нержавеющей стали или алюминия. В баке ставится нагревательный модуль, который состоит из одного или нескольких ТЭНов. Они бывают «мокрые» и «сухие». Первые контактируют с водой, вторые помещаются в специальную трубку, которая нагревает жидкость.

Вся конструкция помещается в оболочку и изолируется теплоизоляционным материалом для защиты бойлера. Из чего состоит электронная часть, зависит от функционала. Для автоматизации процесса устройство водонагревательного бака состоит из различных датчиков, которые соединены с модулями. На внешней оболочке устанавливаются системы управления, которые бывают механическими и электронными. Посмотреть на бойлер в разрезе на схеме можно в документации к устройству. Все основные элементы и их функции отображаются на фото и имеют соответствующие подписи.

При работе бойлера внизу подается вода. Она нагревается изнутри и затем поднимается вверх и удаляется из бака через трубку забора нагретой жидкости. Рециркуляция продолжается в течение всего времени, пока устройство включено в сеть. Температуру нагрева регулирует термостат. Также могут ставиться датчики температуры, которые выводят данные на электронный экран или термометр. Холодная вода подается через кран с обратным предохранительным клапаном.

Накопительный бак как альтернатива традиционному бойлеру

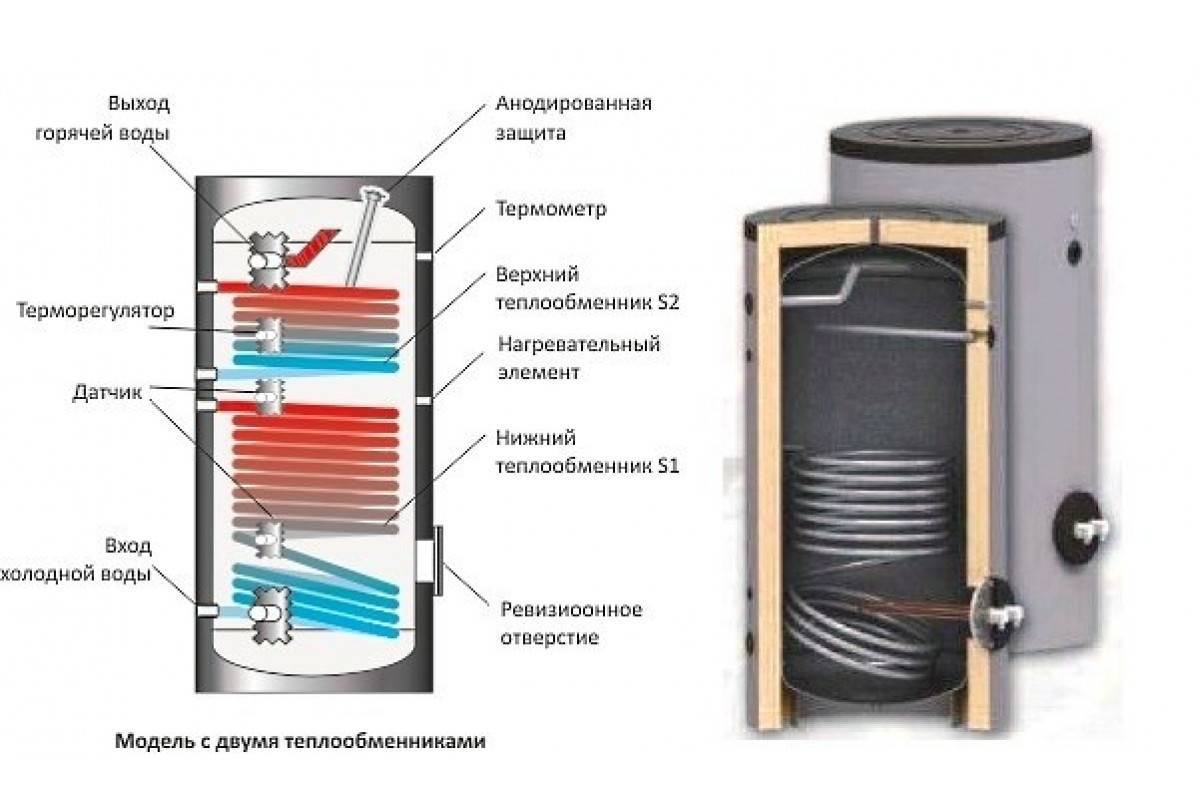

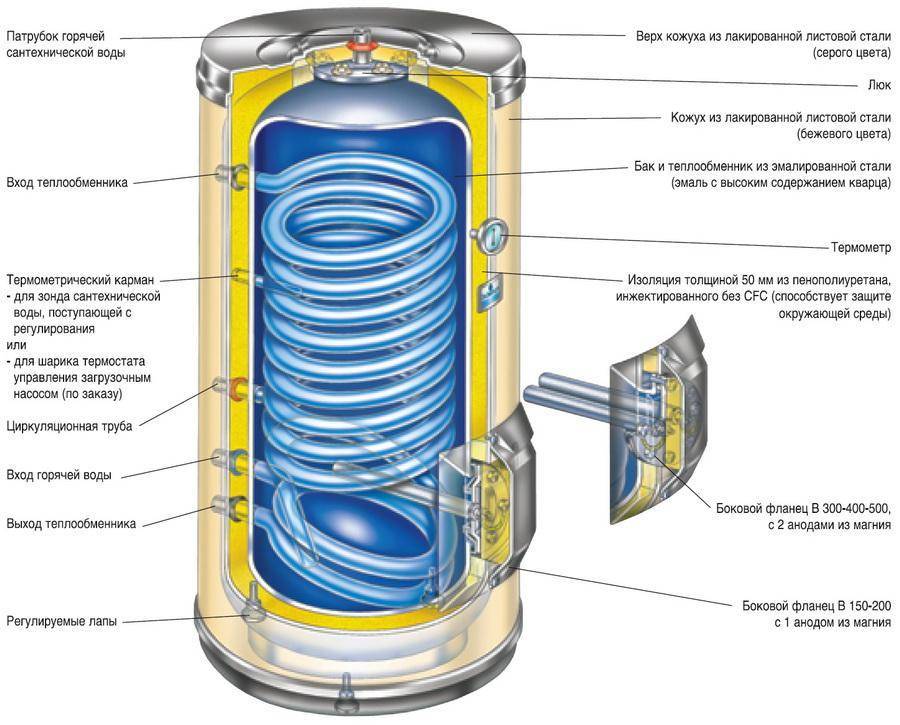

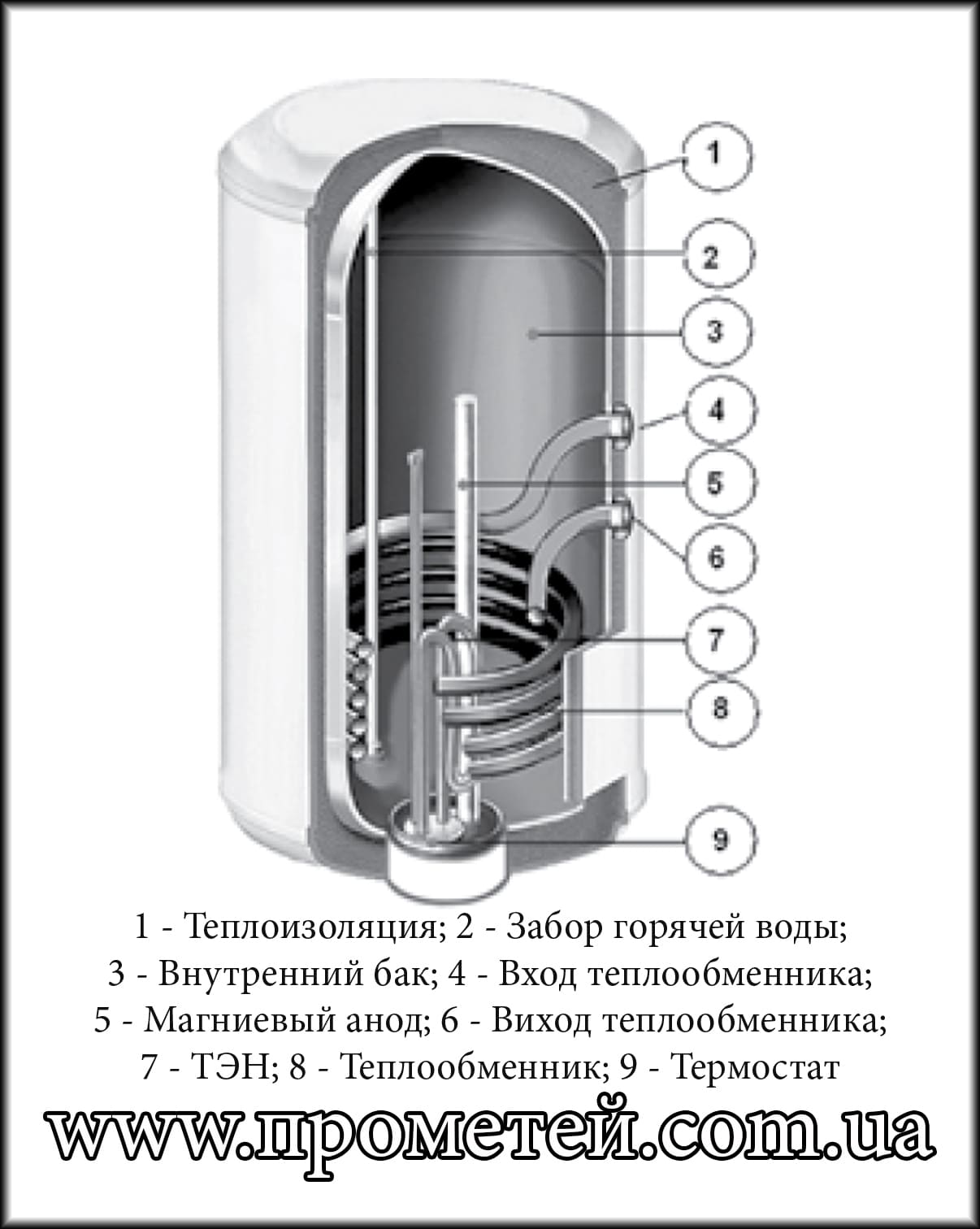

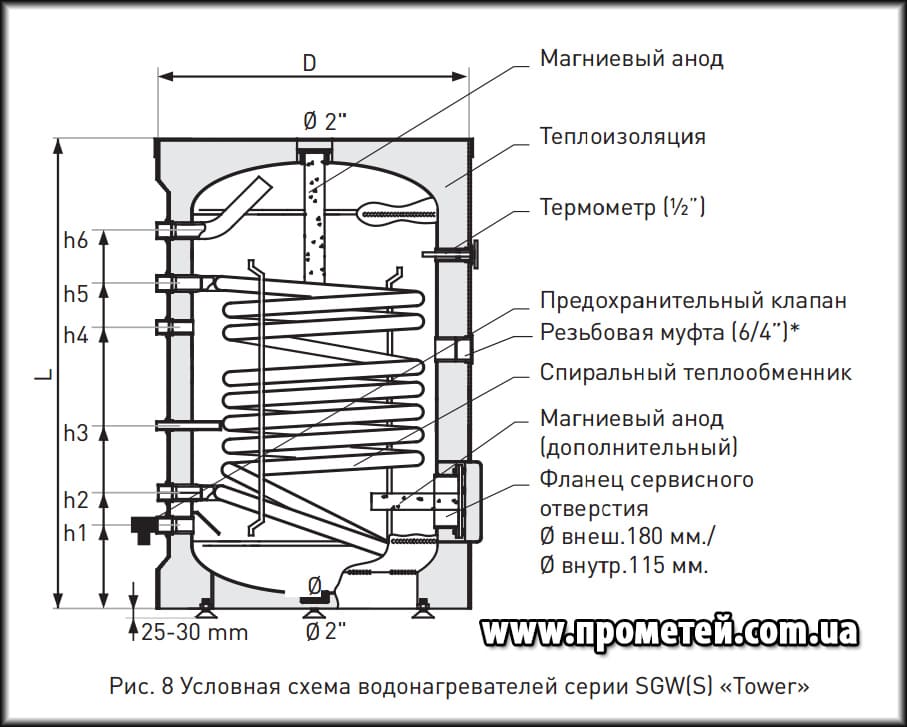

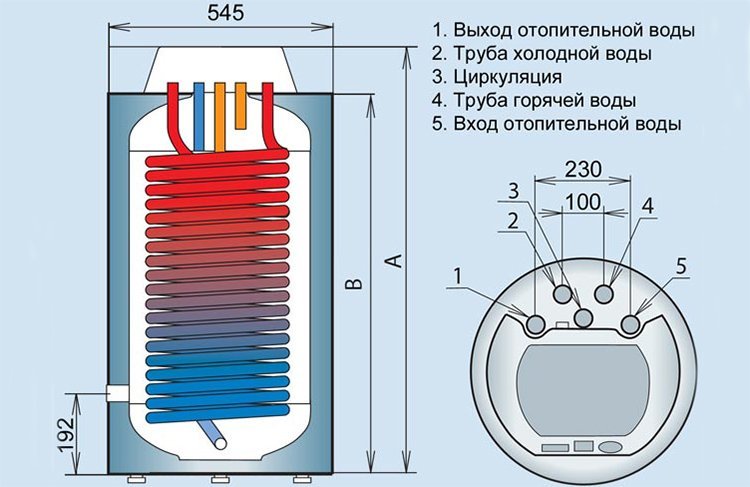

Конструкция бака косвенного нагрева

Накопительный бак конструктивно практически полностью схож с классическим бойлером. Разница заключается во внутреннем трубопроводе, который подключается к системе отопления. В этом случае необходимо решить вопрос – а для чего нужен бойлер в системе отопления?

Правильно организованное отопление через бойлер предполагает, что этот элемент будет выполнять функцию теплового аккумулятора. Вода, которая находится в емкости, получает тепловую энергию через внутренний змеевик, подключенный к отопительной системе. После отключения котла будет происходить обратный процесс – повышение температуры теплоносителя от воды в бойлере.

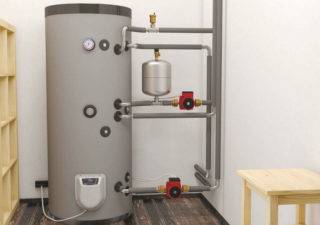

Схема подключения бойлера к отоплению

Кроме этого, после того как было выполнено корректное подключение бойлера к системе отопления, он сможет выполнять такие функции:

• Организация горячего водоснабжения. Так как жидкость из емкости не контактирует с теплоносителем – ее можно применять в хозяйстве. Но для этого необходимо сделать правильный расчет мощности бойлера для отопления дома, чтобы это не сказалось на параметрах теплоснабжения;
• Подогрев воды с помощью встроенного ТЭНа. Таким образом можно поддерживать уровень нагрева теплоносителя даже при неактивном котле. Это можно сделать только приобретя электрический бойлер для отопления.

Важно изначально определиться с назначением накопительного бака – будет он предназначен для ГВС, работать в качестве теплового аккумулятора или совмещать эти функции. Исходя из принятого решения, выполняется расчет оптимального объема и выбирается схема отопления от бойлера

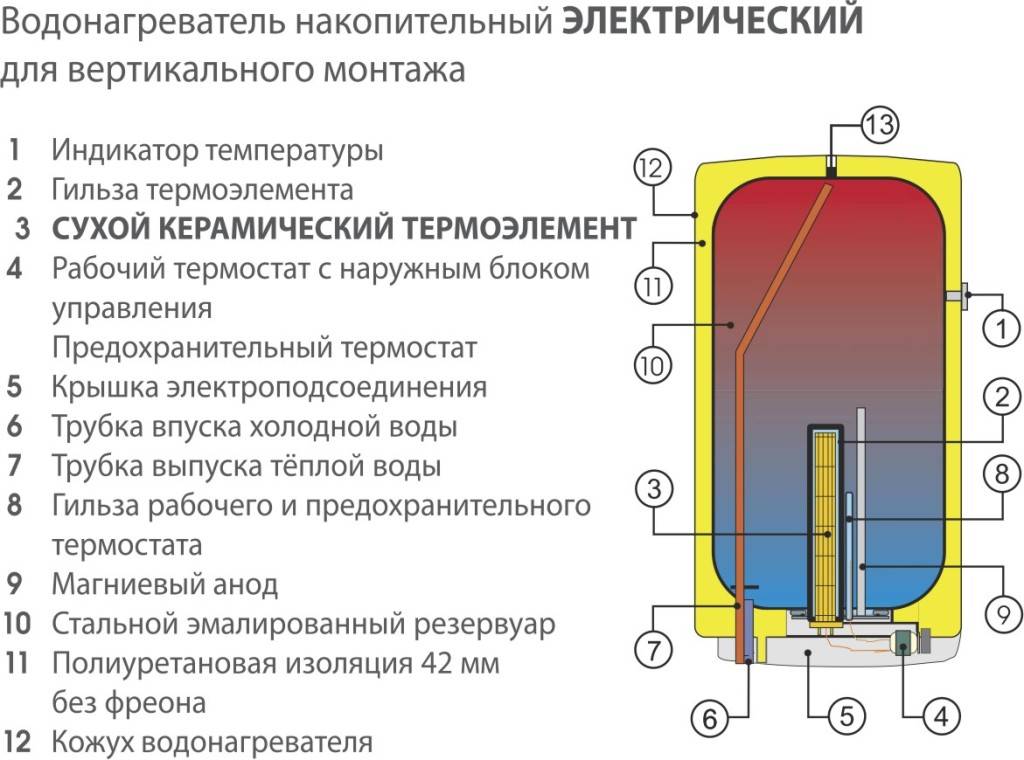

Принцип работы накопительного бойлера

Жидкость накапливается в специализированной емкости. Нагрев осуществляет один или несколько ТЭНов. В зависимости от вида изделия производители устанавливают электрические нагреватели двух типов:

1. Мокрый. ТЭН полностью погружается в накопительную емкость.
2. Сухой. Нагреватель помещен в специализированный кожух, предотвращающий попадание влаги на токоведущие части.

При открывании крана содержимое накопителя поступает наружу по патрубку для отбора горячей воды. Давление в баке падает и открывается обратный клапан. Жидкость из системы ХВС поступает в накопитель.

Принцип действия накопительного бойлера. Источник фото: remontik.org

По достижению жидкостью определенной температуры срабатывает термостат, который может быть установлен как в совокупности с нагревателем, так и отдельно.

Он разрывает электрическую цепь, тем самым отключая ТЭН от сети питания. По мере остывания воды в накопителе термостат включает нагреватель и осуществляется подогрев содержимого бака.

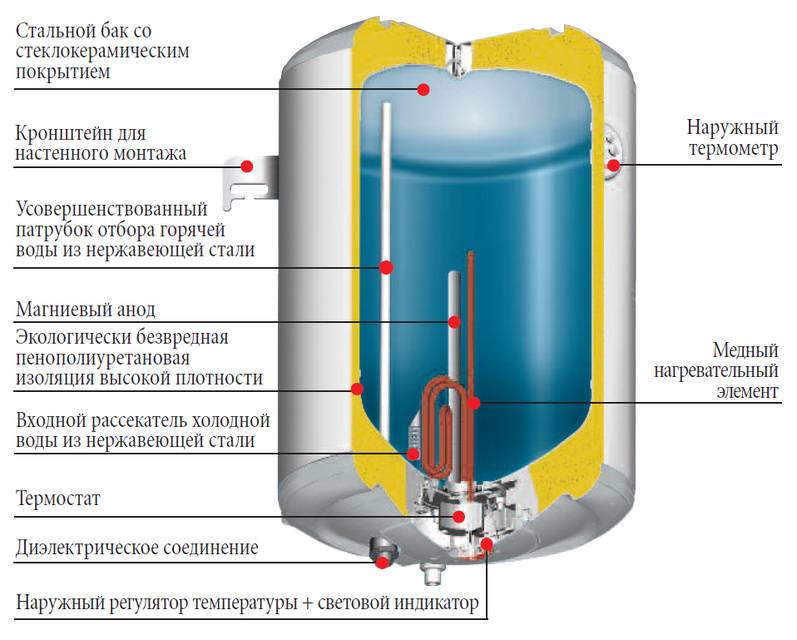

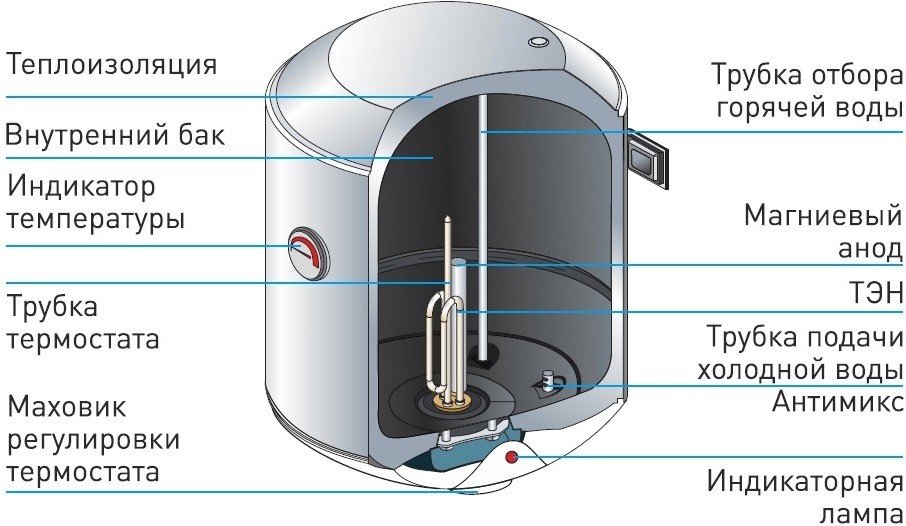

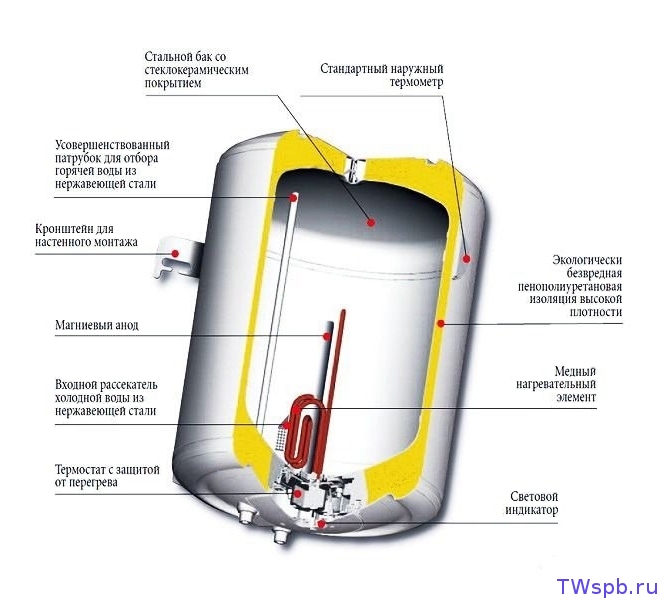

Как устроен бойлер для нагрева воды

Накопительные модели призваны греть воду и поддерживать заданную температуру как можно дольше. Для этого предусмотрен бак с двойными стенками. Между ними находится слой теплоизоляции, чаще всего из полиуретана. Чем он плотнее, тем меньше энергии затрачивается для нагрева.

Остальные составляющие:

• ТЭН. В некоторых моделях марки «Термекс» размещают два нагревателя. Это удобно, поскольку можно экономить электроэнергию, отключая один из них. Если ТЭН сломается, то второй продолжит работу.
• Магниевый анод. Устанавливается для защиты нагревателя от накипи и коррозии. Магний предупреждает окисление железа, поэтому со временем постепенно оседает на дно. Также он притягивает накипь, поэтому ТЭН остается чистым. Рекомендуется выполнять замену анода раз в год. Как только деталь разрушается, начинает ржаветь бак.
• Патрубок для подачи холодной воды.
• Трубка горячей воды располагается так, что забор происходит из верхней части бака.
• Предохранительный клапан. Регулирует давление внутри бака.
• Термометр. Его показания видны на внешней части корпуса. С его помощью можно регулировать температуру.
• Термостат. Служит для измерения нагрева воды. Как только отметка достигает заданных значений, он подает сигнал для отключения нагревателя. Внешняя часть находится снаружи (термореле) и позволяет включать и отключать нагрев.
• Индикатор имеет связь с термостатом. Когда он загорается, это значит, что нагрев включен, тухнет — выключен.
• Защитная крышка закрывает ТЭН от контакта с пользователем.
• Специальные кронштейны позволяют крепить бойлер к стене.

Самые популярные марки: «Аристон» и «Термекс». Конструкции приборов практически не различаются.

Плюсы и минусы бойлеров

С помощью бойлера можно нагревать большой объем воды

При отсутствии централизованной системы подачи горячей воды применяются именно бойлеры. К их преимуществам можно отнести следующие моменты:

• Удобство использования.
• Можно нагревать большой объем.
• Одно устройство может применяться для снабжения нескольких помещений.
• Работа устройства не зависит от силы напора.
• Возможность нагрева до высоких температур.
• Сохранение высокой температуры в течение длительного времени благодаря качественной теплоизоляции бака.

Большой бойлер требует много места

Из недостатков можно выделить следующие:

• Длительное время для первоначального нагрева.
• Если расход воды небольшой, поддержание постоянной температуры будет сопряжено с затратами на энергию.
• Большой бак требует достаточной территории.
• Стоимость выше, чем у проточного изделия.

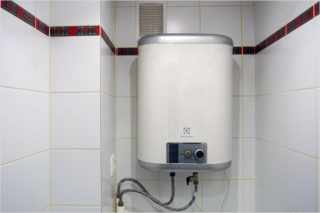

При проблемах с подачей воды можно поставить бойлер в многоквартирном доме. Устройство и принцип действия будут зависеть от типа прибора, его функционала и дополнительных функций.

Меры безопасности при эксплуатации водонагревателя

Все электрические приборы требуют аккуратного обращения с собой и соблюдения мер безопасности. Поскольку прибор подключается к сети электрического питания, то он представляет особый класс опасности, при котором возможны травмы от электрического тока.

Поэтому всегда следует соблюдать требования во избежание получения травм и порчи прибора:

1. Запрещено снимать корпус нагревателя с включенной в розетку вилкой.
2. Розетка, к которой будет подключаться нагреватель, должна иметь заземление.
3. Нельзя включать бак в розетку, если в нем нет воды. Проверить ее наличие можно, открыв кран горячей воды. Если она бежит, значит, бак наполнен.
4. Необходимо проводить своевременное обслуживание бака: чистка от накипи и других примесей. Это убережет его от повреждений.

Чистка водонагревательного устройства от накипи и других примесей

Следует помнить, что самыми уязвимыми элементами нагревателей является ТЭН и накопительный бак. Именно они подвержены наибольшим нагрузкам агрессивных сред.

Как правильно выполнить монтаж водонагревателя?

1. Перед тем как принять решение о покупке электрического водонагревателя накопительного типа, следует определиться с местом его установки, к которому предъявляются определенные требования ввиду того, что общий вес аппарата с водой довольно большой.

Следует учитывать, что модели объемом до 200 л, а иногда и до 300 л, крепятся на стену, которая должна быть способна выдержать соответствующую нагрузку.

Поэтому предпочтение следует отдавать несущим конструкциям, исключение составляют небольшие бойлеры емкостью до 30-50 л.

2. Обязательно нужно позаботиться и о надежной розетке для подключения, хотя более надежным и правильным является прямое подключение непосредственно в электросеть квартиры или дома, а отключение/выключение выполнять при помощи специального автомата, установленного в непосредственной близости от аппарата или прямо в электрощите.

Это обеспечит более плотное прилегание контактов, которые в обычной розетке могут перегреваться, особенно если мощность нагревателя составляет больше 2 кВт. Также перед тем, как подключить бойлер, его следует заземлить.

3. Выполняется установка водонагревателя на анкерные болты, которые чаще всего придется подбирать самостоятельно, учитывая крепежную систему аппарата. После того как болты надежно зафиксированы, на них навесным способом устанавливается бойлер при помощи специальных кронштейнов.

Если в целях экономии места бойлер монтируется в верхней части стены, то следует обеспечить расстояние минимум в 15 см до потолка, которое необходимо с точки зрения безопасности, но больше для удобства монтажа, а в дальнейшем для обслуживания. Например, если предстоит чистка бойлера от накипи или его ремонт.

4. После того как будет произведена установка, выполняется подключение бойлера к водопроводу, при этом обязательно используются сантехнические герметики, пакля или фум-лента для герметизации соединения. Дополнительно монтируется предохранительный клапан непосредственно на входе в бойлер.

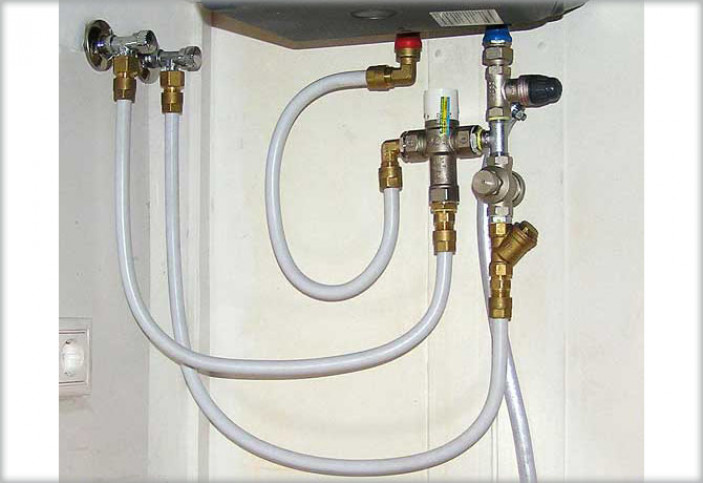

Схема подключение водонагревателя к водопроводу:

5. В целях обеспечения более длительного эксплуатационного ресурса в том случае, если качество воды вызывает нарекания, рекомендуется установка фильтра на подаче (когда такой не установлен на входе в квартиру).

В некоторых случаях достаточно хотя бы фильтра, обеспечивающего очистку от мелких механических частиц.

Хотя больший эффект гарантируют изделия, снижающие содержание некоторых химических элементов или понижающие жесткость воды.

6. Далее, производится разводка системы горячего водоснабжения к точкам, которые будут подсоединены к подаче воды из бойлера, и выполняется подключение водонагревателя к электросети.

7. Выполнив монтаж, можно приступить к первому запуску, для чего сначала открывается подача холодной воды, но предварительно обязательно нужно выпустить скопившийся в баке воздух с помощью крана, расположенного на подаче горячей воды из бойлера.

8. Далее, все просто: наполненный бак с водой подключается к электросети и через определенное время объем воды, соответствующий емкости бойлера, будет готов к использованию.

Установка водонагревателя своими руками: пошаговая инструкция

Чтобы правильно повесить нагреватель, изучают инструкцию по монтажу от производителя и чертят схему, отметив на ней высоту бойлера от пола, расстояние до стен и потолка. Предварительно к месту установки подводят электрику и воду. Вместо розетки часто монтируют отдельный автомат на распределительном щите и подсоединяют к прибору кабель сечением не меньше 2,5 мм2.

Установку выполняют в такой последовательности:

1. Рулеткой измеряют расстояние от верхней части корпуса до креплений и между ними.
2. Размечают подготовленное место. Мелом наносят высоту бойлера, отступы от поверхностей, центры крепежных отверстий.
3. Перфоратором бурят каналы так, чтобы они дошли до капитальной стены (если сверху смонтирована обшивка из гипсокартона).
4. В отверстия молотком забивают дюбеля и вкручивают в них крючки. Альтернативный вариант – забивные анкеры с крюками, поставляемые в комплекте с бойлером.
5. Подвешивают бак. Если устанавливать бойлер большого объема приходится на высоте, лучше привлечь помощника.
6. Перекрывают воду. В трубы врезают тройники, гибкими шлангами подсоединяют к ним входной и выходной патрубки, на входе ставят предохранительный клапан для сброса избыточного давления. Места соединений обматывают паклей.
7. Монтируют краны и открывают их, подключив воду.

Сначала выходит воздух, затем из горячего крана начинает течь вода. Проверив герметичность соединений и убедившись в заполнении бака, включают электрику. При нормальном напряжении на панели загорается лампочка-индикатор.

Плюсы и минусы бойлеров

С помощью бойлера можно нагревать большой объем воды

При отсутствии централизованной системы подачи горячей воды применяются именно бойлеры. К их преимуществам можно отнести следующие моменты:

• Удобство использования.
• Можно нагревать большой объем.
• Одно устройство может применяться для снабжения нескольких помещений.
• Работа устройства не зависит от силы напора.
• Возможность нагрева до высоких температур.
• Сохранение высокой температуры в течение длительного времени благодаря качественной теплоизоляции бака.

Большой бойлер требует много места

Из недостатков можно выделить следующие:

• Длительное время для первоначального нагрева.
• Если расход воды небольшой, поддержание постоянной температуры будет сопряжено с затратами на энергию.
• Большой бак требует достаточной территории.
• Стоимость выше, чем у проточного изделия.

При проблемах с подачей воды можно поставить бойлер в многоквартирном доме. Устройство и принцип действия будут зависеть от типа прибора, его функционала и дополнительных функций.

Преимущества и недостатки в сравнении

Плюсы и минусы каждого типа водонагревателей, для объективности, следует рассматривать комплексно, сообразуясь с условиями эксплуатации. Но прежде всего надо разобраться с потребляемой мощностью.

Устройства проточного типа, потребляют больше мощности за единицу времени. На первый взгляд это видится неэкономичным. Но нагретая вода в накопительных водонагревателях, при самой хорошей изоляции, всё равно остывает. Значит что часть энергии расходуется для «нагрева воздуха».

Например, накопительный водонагреватель «Ariston ABS SLV 30 V SLIM» мощностью 1,5 кВт, нагревает 30 л воды до 75 ˚C приблизительно за полтора часа. Если его отключить от сети, а воду не использовать, то примерно через 48 часов, она приобретёт комнатную температуру. Если же прибор был бы подключен к сети, то он за двое суток, для поддержания установленной температуры, потратил бы 2,25 кВт/ч электроэнергии. А за месяц набежит 2,25 х 15 = 33,75 кВт/ч.

Это затраты исключительно для ликвидации естественных потерь тепла. Их конечно можно уменьшить, если самостоятельно провести небольшую модернизацию. Допустим, обернуть бак ещё один слоем теплоизолятора. Но потери всё равно останутся.

У проточных водонагревателей, расход электроэнергии происходит именно тогда, когда потребителю нужна горячая вода. Помыть посуду – 3 минуты, вымыть руки – 1 минута, принять душ 10 мин. Перерасход будет наблюдаться только в том случае, если пользователь не будет контролировать водопотребление и оставлять кран открытым в то время, когда горячая вода не используется. Факт экономии становится очевидным.

Но тут вступают в действие ограничения пропускной способности электросети. Уже для водонагревателя мощностью 8 кВт, сечение медного провода должно быть 4 мм, а для алюминиевого, с таким же сечением максимальная нагрузка 6 кВт.

При этом, в больших городах сетевое напряжение практически всегда 220V. В деревнях, небольших посёлках или дачных массивах, оно часто опускается гораздо ниже. А именно там и требуется водонагреватель.

Некоторые модели накопительного типа, из более дорогой ценовой категории, снабжены блоком обеспечивающим работу в «двухтарифном режиме». Нагрев осуществляется ночью, когда электроэнергия дешевле. Но синхронизация европейского и отечественного временного интервала очень часто даёт сбои. Из подобных приборов, можно отметить чешский «Drazice OKCE 80» стоимостью 21 т.р. или немецкий «Stiebel Eltron DHB-E 11 Sli» ценой 51 т.р.

Как ухаживать за бойлером

Если поставлен бойлер, то требуется узнать о том, как правильно ухаживать за ним. Для увеличения срока эксплуатации нагревателя воды требуется постоянно заниматься проведением техническим осмотром и производить замену деталей. Крайне часто встречается такая проблема – появляется накипи на ТЭНе. Этого можно избежать, если поставить особые фильтры на входной трубе, или постоянно менять элементы нагревательного типа. Более того, проблемы с баком случаются, если на нем есть много швов, которые и станет проблемными участками из-за образования на них коррозии. Это будет актуально для вертикальных плоских моделей на 80 литров.

( Пока оценок нет )

Олег Сомов/ автор статьи

Основные критерии выбора

Задаваясь вопросом как выбрать водонагреватель для своей квартиры и отправившись за покупкой нужно учитывать несколько важных критериев:

Тип водонагревателя. Выбор между проточной или накопительной моделью зависит от нескольких параметров, а именно: частота использования, какие объемы горячей воды требуются, количество членов семьи и место монтажа. Для дома с отопительным котлом, дачи и семьи из 2 человек достаточно бойлера проточного типа

Если необходим большой объем горячей воды и чтобы она была в ванной комнате и на кухне, то лучше обратить внимание на накопительные водонагреватели.
Если приобретается бойлер накопительного типа, то нужно серьезно отнестись к объему бака. Большим спросом пользуются водонагреватели на 50-100 л, которых хватает для среднестатистической семьи из 3-4 человек

Такого объема достаточно чтобы все жильцы квартиры смогли умыться, принять душ и помыть посуду.
Материал бака. Большинство моделей электрических водонагревателей оснащается баком из нержавеющей стали. Производители дают на них гарантию 10 лет, но эти емкость имеют одно слабое место, а именно сварной шов, который чаще всего подвергается коррозии.

Альтернативой нержавеющим бакам выступают стальные емкости с защитным эмалевым покрытием. В состав краски добавляются специальные присадки, улучшающие ее характеристики. В элитных моделях водонагревателей внутреннюю поверхность бака покрывают стеклокерамикой, ионами серебра или напыляют титан.

Это дорогая и сложная технология, однако покрытие с содержанием частиц серебра позволяет предотвратить коррозию, появление микротрещин и обеззараживает воду. Титановое напыление устойчиво к высоким температурам, а также как и большинство эмалей способно препятствовать образованию накипи.

А так же:

Преимущества и недостатки электрокотла с бойлерным устройством

Использование электрического котла вместе с бойлером косвенного нагрева целесообразно, так как:

​

1. Система автоматизирована, а за режим работы отвечают термодатчики.
2. Насос активируется при открытии любого крана, и потребитель мгновенно получает воду нужной температуры.
3. Тепловые потери минимальны и возникают только при заборе воды.

Система, включающая в себя электрический котёл с бойлером косвенного нагрева, помимо преимуществ имеет и недостатки:

1. Большие расходы. Средняя стоимость бойлера с баком на 100 л составляет 90 тыс. р. К ней прибавляется цена монтажа электрического котла и затраты на потребляемую энергию.
2. Продолжительный период нагрева. Чтобы повысить температуру 100 л воды до приемлемого уровня, придётся подождать несколько часов. При этом интенсивность отопления в помещении снижается.
3. Большие размеры. Котёл и бойлер монтируются в непосредственной близости. Получившуюся конструкцию нельзя назвать компактной. Для её размещения выделяется отдельная комната.

Порядок подключения

После подбора наиболее подходящей схемы необходимо подобрать оборудование. Помимо основных устройств также потребуются распределительные гребенки, шаровые краны, вентили, обратный либо трехходовой клапаны.

Подключение производится в такой последовательности:

1. Подготовка места установки (стена, пол).
2. Устройство разводки, обозначение соответствующими цветами выводов под холодную/горячую воду.
3. Сборка тройников и клапана давления. Соединения закрепляются клеем-герметиком.
4. Монтаж кранов на горячую и холодную воду.
5. Подключение к электросети, установка автоматики и термодатчика.
6. Выбор режима работы.
7. Проверка подключения.

Плюсы и минусы бойлеров

С помощью бойлера можно нагревать большой объем воды

При отсутствии централизованной системы подачи горячей воды применяются именно бойлеры. К их преимуществам можно отнести следующие моменты:

• Удобство использования.
• Можно нагревать большой объем.
• Одно устройство может применяться для снабжения нескольких помещений.
• Работа устройства не зависит от силы напора.
• Возможность нагрева до высоких температур.
• Сохранение высокой температуры в течение длительного времени благодаря качественной теплоизоляции бака.

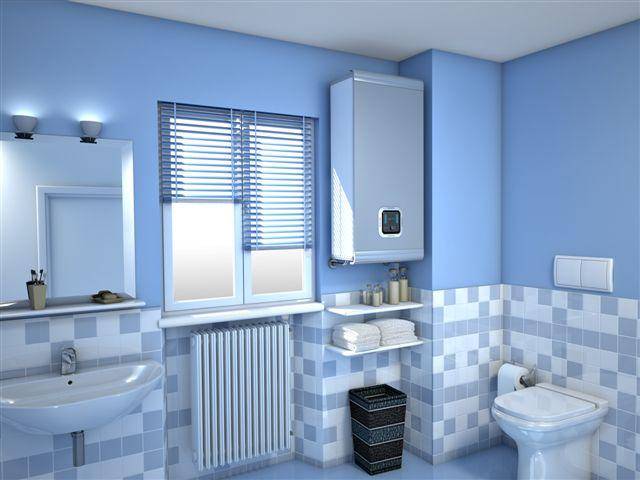

Большой бойлер требует много места

Из недостатков можно выделить следующие:

• Длительное время для первоначального нагрева.
• Если расход воды небольшой, поддержание постоянной температуры будет сопряжено с затратами на энергию.
• Большой бак требует достаточной территории.
• Стоимость выше, чем у проточного изделия.

При проблемах с подачей воды можно поставить бойлер в многоквартирном доме. Устройство и принцип действия будут зависеть от типа прибора, его функционала и дополнительных функций.

Типы нагревателей воды бытового назначения

До того, как подключить к водопроводу водонагреватель, следует приобрести оптимальный вид устройства с учетом его технических характеристик и размеров.

Производители выпускают два типа таких аппаратов:

• накопительные;
• проточные.

Их отличие заключается в разных технологиях нагрева воды. Первый вид устройств сначала заполняет холодной водой резервуар, нагревает ее и далее выводит на водоразбор. Во втором случае нагрев происходит при прохождении водяного потока через прибор без сбора его в емкости.

На сегодня все более востребованными становятся проточные водонагреватели. Потребителей привлекают их небольшие размеры и несложная установка. Они удобны в условиях малой потребности в водоснабжении. Но обычно владельцы отдают предпочтение подключению накопительного водонагревателя.

Конструктивное устройство бойлера

Если говорить простым языком, то бойлер можно сравнить с огромным термосом, вода в котором нагревается и долгое время остается горячей. Он состоит из следующих основных элементов:

• внутренний бак овальной или круглой формы;
• декоративный корпус из пластика, нержавеющей или покрытой эмалью стали (им внутренняя конструкция бойлера прикрыта сверху);
• защитная прослойка из теплоизоляционного материала (находится между внутренним баком и внешним корпусом, чаще всего выполнена из плотного полиуретана);
• крепежные элементы, при помощи которых бойлер будет монтироваться на полу или стене (расположены на внешнем корпусе);
• трубчатый электрический нагреватель (ТЭН), с помощью которого происходит нагрев воды до нужной температуры (находится в нижней части бака);
• термостат, ограничивающий температуру до максимального значения 75 градусов (располагается внизу возле нагревательного элемента);
• трубки для подвода холодной и отвода горячей воды (смонтированы во внутреннем баке);
• защитный магниевый анод;
• предохранительный клапан;
• схема управления.

Устройство электрического накопительного бойлера

Внешний корпус может иметь разную форму: прямоугольную, овальную или цилиндрическую. Выпускают модели различных расцветок и дизайнерского оформления. На корпусе, кроме крепежа, располагаются еще элементы управления, регуляторы и термометр, с помощью которых можно контролировать работу бойлера.

Особенное внимание надо заострить на нагревательном элементе. ТЭНы используют разной мощности (эта величина определяет и мощность бойлера). По принципу нагрева они бывают:

По принципу нагрева они бывают:

1. Мокрого типа. Такой ТЭН непосредственно контактирует с водой, в результате чего на нем образуется накипь, которую необходимо удалять.
2. Сухого типа. Этот ТЭН гораздо преимущественнее, так как конструктивно расположен в металлической трубке, через которую и осуществляется контакт с водой. Таким образом, ТЭН сухого типа защищен от накипи, как и сама трубка, покрытая стеклофарфоровым слоем.

Бойлер с сухим нагревателем

Еще один конструктивный элемент – предохранительный клапан. Зачем он нужен? Когда водонагреватель работает в нормальном режиме, клапан никакой роли не играет. Но в аварийной ситуации, если, к примеру, поломался термостат, вода в бойлере нагреется до закипания, что приведет к повышению давления до недопустимых значений и возможному разрыву внутреннего бака. В этом случае срабатывает предохранительный клапан, который расположен на трубке подачи холодной воды. При достижении предельных величин давления, он открывается и происходит сброс воды.

Важным элементом в устройстве водонагревателя является магниевый стержень. Предназначение этого электрода (анода) – уменьшение ионного обмена между металлическими составляющими внутри бойлера. Взамен он отдает свои частицы, в результате чего эффект вымывания электронов из конструктивных элементов водонагревателя сводится к минимуму, и они в меньшей мере подвергаются коррозии. Сам анод достаточно быстро разрушается и его периодически нужно менять (если его длина уменьшиться до 200 мм, а толщина до 10 мм).

Замена отработанного магниевого стержня (анода)

Виды накопительных водонагревателей по типу внутренних баков

При выборе накопительного водонагревателя важно обращать особое внимание на материал, из которого изготовлен внутренний бак. В первую очередь он нуждается в защите от коррозии, поскольку находится в постоянном контакте с водой. Различают три типа:

Различают три типа:

Различают три типа:

• с пластиковыми баками;
• с эмалированными баками или из стеклокерамики;
• с титановыми баками или из нержавеющей стали.

Первый тип считается самым бюджетным вариантом — пластик сам по себе дешевый материал. Но такие баки имеют непродолжительный срок службы, поскольку при высокой температуре воды легко поддаются деформации.

Баки с эмалированным покрытием используют ведущие производители в разной ценовой категории этого оборудования. Главный недостаток – микротрещины. Они могут образовываться в процессе постоянной эксплуатации устройства на высоких температурах нагрева воды.

Стоит отметить, что ведущие фирмы производители используют современные технологии для повышения прочности покрытия бака, не увеличивая стоимость на свою продукцию. Например, производитель такого оборудования TIMBERK использует инновационную технологию SmartEN. Благодаря этому повышается механическая прочность даже при высоких температурах. А входящие в состав покрытия ионы серебра и меди придают внутреннему баку очищающие и антибактериальные свойства. Такая технология используется в серии TIMBERK SWH FE5 на 50 и 80 литров.

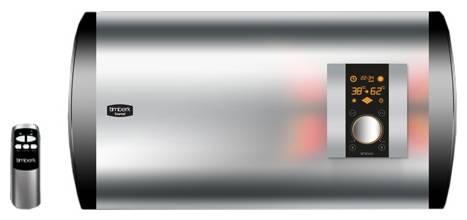

Водонагреватель Timberk SWH FE6 80H

Самые долговечные водонагреватели с титановыми баками или из нержавейки. Цена их выше, но и срок службы дольше. Они не боятся высоких температур и коррозии. Такие баки устанавливаются в водонагревателях ведущих фирм-производителей Termex, Gorenje.
