Что такое УУГ и его назначение
Узел измерения расхода газа (УУГ) – это комплект устройств, которые занимаются измерениями объёмного и массового расхода природного топлива – газа. Помимо стандартных функций измерения газовых показателей в УУГ ведется учет климатических условий (вроде температурного режима, плотности воздуха и уровня влажности помещения), давления и некоторых других не менее важных свойств. Стоит отметить, что системы подразделяются на использование в объектах разного назначения, вроде промышленного или гражданского. Таким образом, система затрагивает широкий диапазон применения, например, узел учета газа для котельной или же на нефтегазодобывающем предприятии.
Устройство и принцип работы
Принцип работы любого газового счетчика зависит от устройства и способа измерения:

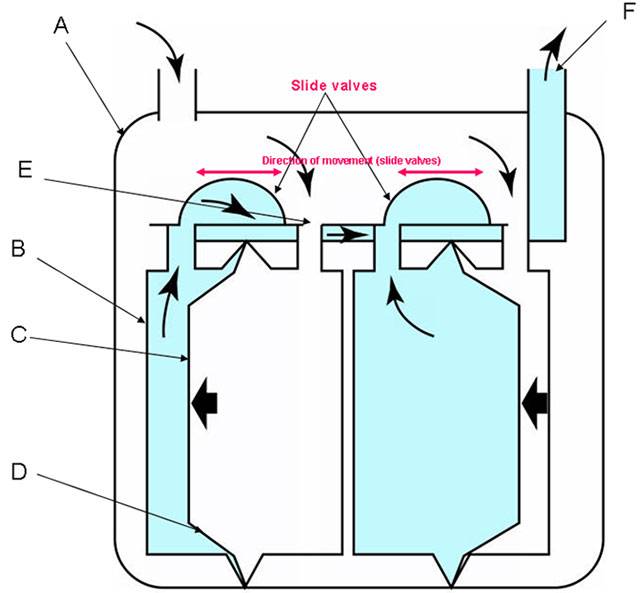

- Мембранный расходомер разделен на 2 или больше камеры. Каждая подключена к клапанному механизму, а к валу последнего присоединен счетчик.
- Ротационный устроен аналогично. Здесь механическую энергию создают вращающиеся роторы.
- в турбинном рабочим телом выступает турбина.
Схема счетчика
Общая схема следующая:
- Рабочее тело или механизм, помещенный в поток газа, совершает какую-либо механическую работу: вращается ротор, заполняются камеры.
- Механическая работа фиксируется каким-либо образом: счетчик регистрирует число оборотов, камеры измеряют объем газа, энергия вращения преобразуется в электрические сигналы.
- Датчики передают данные на измерительное устройство. Последнее обычно помещают на трубу.
Конструкция может включать дополнительные приспособления. Например, температурный компенсатор позволяет избежать погрешности при повышении температуры.
Принцип работы электронного газового счетчика
Электронные ГС показывают высокую точность измерений
«Умные» газовые счетчики оснащены электронными измерительными модулями. Приборы полностью автоматизированы и обычно независимы от электричества. Работу электроники обеспечивает аккумуляторная батарея.
Электронный модуль дает некоторые преимущества:
- Большая точность измерения – перевод механической энергии в электрическую выполняются быстрее и точнее, сенсорные датчики позволяют учитывать изменения в давлении при разной температуре газа и прочее.
- Счетчики оборудуются ЖК-дисплеями. Они удобнее и передают пользователю больше информации.
- У модулей есть память. Прибор позволяет регистрировать текущие показатели и сравнивать все измерения в течение длительного времени.
- Точность настройки – измерительные модули буквально «подгоняют» под показатели подаваемого газа.
- Электроника нуждается в большей защите. Но в результате весь прибор оказывается более долговечным.
Модели могут включать опции: запорный клапан, срабатывающий при утечке газа, механизм считывания смарт-карты, позволяющий сразу же оплатить голубое топливо.

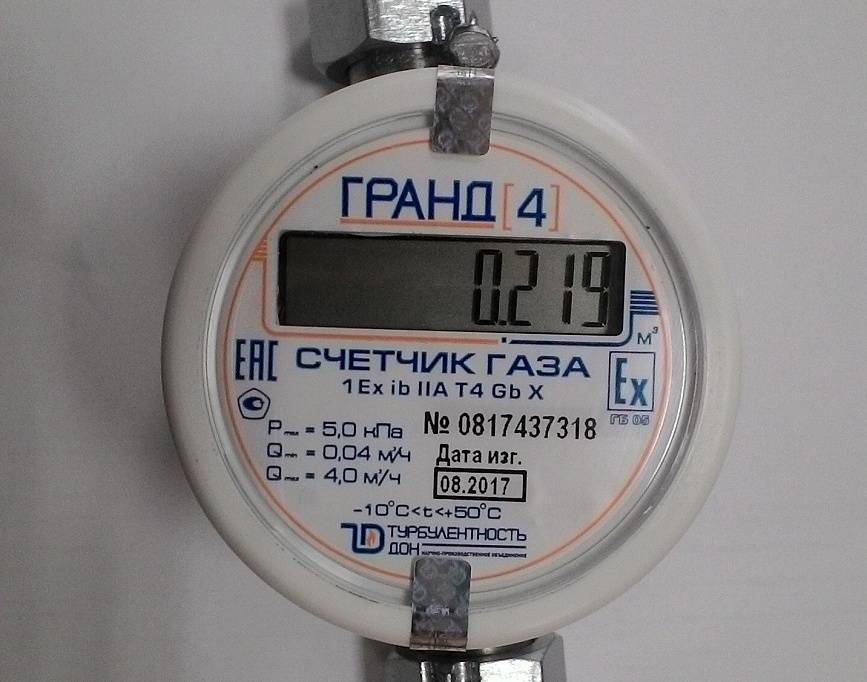

Счетчики газа «Гранд»
На российском рынке газового оборудования марку «Гранд» можно назвать одной из самых востребованных. Эту линию хочется выделить особенно. Газовые счетчики «Гранд» имеют несколько модификаций и предназначены для коммунального и бытового потребления. В чем преимущество этой марки? Уже на стадии конструкторских разработок счетчики «Гранд» создавались для широких слоев населения, учитывались все требования не только газовых служб, но и в большей степени обычных потребителей России.
Счетчики «Гранд» привлекательны для установки в жилых помещениях, в частных домах, квартирах и дачах. Разработчики моделей учли все эстетические, интерьерные свойства, которые касаются компактности и внешнего вида. Гарантийные сроки эксплуатации счетчиков «Гранд» составляют 12 лет. При этом приборы соответствуют самым современным требованиям. В процессе эксплуатации статистическую информацию, показания прибора на диспетчерский пункт в любое время можно передать. Счетчики газа данной марки заслуженно являются самыми востребованными на российском рынке.
Термокорректор
Работа обычного газового счетчика измеряется в диапазоне от -40 до +40 С. Но необходимо учитывать, что объём газа при положительной температуре обладает свойством увеличиваться, а при отрицательной – сокращаться. Один кубометр в установленном нормативными актами аспекте представляет из себя объем энергоресурса при температуре 20С.
Если речь идёт о необходимости сделать установку счетчика в постоянно отапливаемом помещении, то в работе термокорректора необходимость отсутствует. При установке прибора в частных домах на открытом воздухе без присутствия такого элемента в счетном устройстве не обойтись.
Пропускная способность
Основной параметр, на который должен обратить внимание покупатель, – это пропускная способность устройства. Перед приобретением собственник должен определить максимальный расход газа в квартире или в доме
Он указывается в паспортах на бытовую технику (газовая плита, колонка и т.д.). Расход газа необходимо суммировать. Эта величина и будет основной при покупке счетчика. Этот показатель у газосчетчика не может быть менее суммарного.
Выпускаются приборы трех типов:
- Для подключения одного потребителя устанавливают устройства с максимальной пропускной способностью 2,5 м3/час. На табло будет обозначено G-1.6;
- Счетчик с обозначением G-2.5 устанавливают, когда к магистрали подключены потребители расходом газа не более 4 м3;
- Для потребителей с большим почасовым расходом устанавливают счетчики G-4. Они способны пропустить 6,10 или 16 м3 в час.
Кроме пропускной способности, конструкция должна соответствовать условиям:
- Газосчетчик рассчитан на рабочее давление в сети не более 50 кПА;
- Температура топлива может изменяться в пределах -300 до +500 С;
- Температура окружающего воздуха колеблется от -400 до + 500 С;
- Уменьшение давления не превышает 200 ПА;
- Поверка выполняется через каждые 10 лет;
- Погрешность измерения не превышает плюс-минус 3%;
- Чувствительность – 0,0032 м3/час;
- Срок службы газосчетчика не менее 24 лет.
Покупателю следует обращать внимание на размеры приборов. Они не должны быть слишком тяжелыми и большими, чтобы не занимать много места
На российском рынке много видов приборов учета голубого топлива. Чтобы счетчик отвечал всем требованиям потребителя, необходимо учитывать все параметры оборудования, установленного в доме или квартире.
Что необходимо знать перед установкой
В Закон “Об энергосбережении…” от 2009 года были внесены поправки, и обязательную установку ГС отменили. Оставили для тех, кто использует газ и на отопление дома, при этом расходуя более двух кубов в час.
Правила установки газового счётчика в частном доме предполагают подачу заявления в газоснабжающую организацию, с паспортом, документом, подтверждающим право собственности. Если ГС уже есть, тогда и тех. документацию на него.
Но лучше предварительно созвониться с газовой службой по поводу необходимых документов.
Хозяин-заказчик решает месторасположение счётчика – наружное или внутреннее. И с учётом его мнения и обязательных условий приехавшие специалисты от газовой службы определяют место для ГС. Обращаться лучше к специалистам, которые будут потом обслуживать. Раз закон позволяет одновременно исполнять и принимать, то надо этим пользоваться.
По договору пользователь обязан сообщать газовой компании об обнаруженных неисправностях: корпуса ГС, пломбы, сомнениях в правильной работе. Месяц отводится газовикам на устранение неисправностей и полгода – на очередную проверку ГС.
Совсем другое – поверка газового счетчика в частном доме. Для каждого вида счётчиков изготовителем установлена в паспорте ГС периодичность поверок, для чего счётчик демонтируется специалистами и далее доставляется пользователем в метрологию.
Надо знать дату изготовления. От неё отсчитывается срок следующей поверки. Проставляется в паспорте. Не стоит брать залежалый ГС.
При покупке счётчика надо уточнить у специалистов-установщиков: какая модификация нужна – право- или левосторонняя. На большинстве приборов направление потока (вправо или влево) указывается стрелкой.
Порядок действий и особенности монтажа
Установка газового счетчика в частном доме включает в себя:
- выбор и покупку ГС;
- платный заказ ТУ;
- платный заказ Проекта на установку;
- платные монтажные работы.
Обязательны требования СНиП 42-01-2002 и СП 42-101-2003. Для ГС внутри помещения:
- выбранное место должно обеспечить монтаж, обслуживание и ремонт;
- по расстояниям: не ниже полутора метров над полом, в 3-5 сантиметрах от стены и не ближе метра от потребляющего прибора;
- возможно размещение в смежном помещении с дверью;
- помещение хорошо вентилируемое.

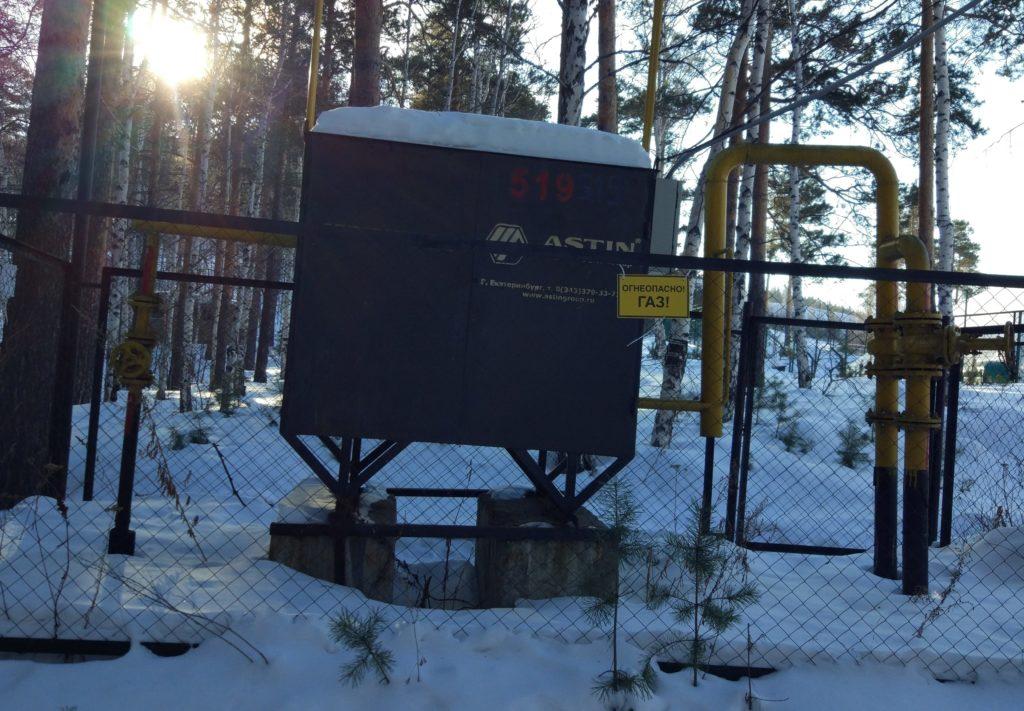

Для ГС вне помещения: обеспечить защиту от солнца и дождя. Дополнительные расходы на сооружение короба для ГС или хотя бы навеса, прокладку труб и на обеспечение более мягкого температурного режима вполне окупаются возможностью приобретения дешёвых и надёжных мембранных счётчиков, которые довольно шумные для жилого помещения, а также экономией пространства в доме.
Далее работа ГС проверяется инженерами на стабильность, наличие помех ходу газа, его утечку. И фиксируются показания ГС.
Составляется Акт выполненных работ, один из экземпляров которого получает заказчик, вместе с квитанцией о произведённой им оплате.
И последний шаг перед заключением договора поставщика с заказчиком – пломбировка. Специалист поставщика газа проверяет соответствие установленного ГС проекту, ставит пломбу и тоже составляет акт.
Срок эксплуатации
Срок эксплуатации газового счетчика в частном доме зависит от вида модели, указан в паспорте. Диапазон возможных сроков: 10-25 лет.
Правила замены и переноса
Для замены ГС не обязательно обращаться в Горгаз, чаще удобнее и дешевле получится в сторонней компании, имеющей аккредитацию на такие работы. Дальше всё похоже с переносом.
Причин переносам ГС множество, например, перенос газового счетчика в частном доме из-за ремонта кухни. Или если нарушены правила размещения ГС.
Первым делом – позвонить в газовую службу, узнать, где получить форму заявления. Если изменения касаются всего газоснабжения дома, то потребуется участие инженеров-газовиков и согласование с ними. Потребуются те же документы, что и при установке ГС, плюс акт последней поверки. Могут потребовать подтверждения оплат услуг газовой конторы.
Составляется смета по переносу ГС, назначается дата работ, производится оплата. После проведения переноса проверяются стыки мыльной пеной. Подписывается Акт выполненных работ. И составляется Акт ввода ГС в эксплуатацию.
Для пломбирования счётчика нужно заполнить заявление в абонентском отделе. Срок на установку пломбы – 5 дней.
Как осуществляется рабочий процесс газового счётчика

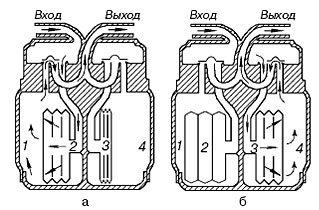

Газовый поток, проходящий через процесс измерения, поступает по входному патрубку в область корпуса сверху, потом направляется сквозь доступный для прохождения клапан к камере номер два. Процесс повышения общего газового объёма внутри камеры второй влечёт за собой изменение местоположения самой диафрагмы, а также из первой камеры будет происходить избавления от газа, содержащегося во второй камере, к выходу из области клапанного седла, а потом прямиком к выходному патрубку счётчика газа.
По завершению приближения диафрагменного рычага к камерной стенке номер один — диафрагма перестаёт пребывать в режиме действия по причине переключения различных групп клапанов. Компонент клапана, которому присуща подвижность, способен целиком перекрыть клапанные сёдла камер номер один и номер два при деактивации блока камеры.
Маркировка счетчиков
Впрочем, определить возможный объем потребления того или иного счетчика совсем несложно. Вся информация по его эксплуатации должна быть указана в техническом паспорте на прибор. Каждый тип счетчика имеет свою маркировку, которая и указывает на пропускную способность того или иного вида счетчика. Например, G 1,6 – маркировка, которая указывает на то, что такой счетчик способен пропустить через себя от 0,016 до 2,5 куба газа, G 2,5 – маркировка счетчика, с пропускной возможностью от 0,025 до 4 м 3 газа.
Проще говоря, если у вас нет времени рассчитывать точный расход газа в своем жилище, то просто учтите, что счетчик с маркировкой G 1,6 подойдет для квартиры, где работает только плитка с четырьмя конфорками. Лучшим вариантом будет счетчик маркировки G 2,5, он легко справится с объемами потребляемого газа, если в жилище две плиты или имеется газовая колонка.
На что еще следует обращать внимание при выборе счетчиков? Счетчики газа имеют различные направления газового потока. Есть модели, рассчитанные на поток справа налево, и, наоборот, слева направо. Учитывайте этот нюанс, ведь если направление будет выбрано неправильно, то счетчики газа установить будет просто невозможно
Учитывайте этот нюанс, ведь если направление будет выбрано неправильно, то счетчики газа установить будет просто невозможно.
Модели счетчиков газа
Необходимый тип устройства выбирается из соображений максимально потребляемого объема. Стоимость изделий с различной пропускной способностью может сильно варьироваться. В каждом городе имеется своя собственная газораспределительная компания. Чаще всего ее представители настоятельно рекомендуют использование определенных конкретных моделей. Такой подход упрощает жизнь как потребителю газа, так и обслуживающему персоналу на данных предприятиях. Дело в том, что специалисты компании обучены проведению проверки и ремонта тех самых моделей, которые рекомендуются к приобретению конечному пользователю. На складе всегда имеются в наличии запасные части, а персонал сможет оказать более квалифицированную поддержку в случае поломки устройства.
Также на горячей линии компании могут подсказать подходящий принцип работы газового счетчика для существующей инфраструктуры в доме. Отправляться за покупкой следует в любой хозяйственный или строительный магазин в городе. Также допускается в современных реалиях и покупка через интернет у проверенных поставщиков, потому как какой-либо особой проверки работоспособности в обычной торговой точке все равно не проводится.
Принцип работы и особенности вихревых расходомеров
Нужно сразу отметить, что вихревой газосчетчик
практически не применяется в бытовых условиях. Исключение может составлять только организация учета в большом домохозяйстве. В основном все модели, представляемые разными торговыми марками, предназначены для эксплуатации на газораспределительных и промышленных предприятиях. Хотя можно встретить и модели с меньшей пропускной способностью, которые используются коммунальными предприятиями для учета расхода топлива потребителями.
Принцип работы вихревого счетчика газа основан на учете частоты колебаний давления после сообщения струе газа вихреобразной формы. Но так как сам механизм учета этих колебаний достаточно проблематичен, то выполнение этой работы предоставлено микропроцессорной электронике, которой оснащаются все приборы данного вида.
«Устройство АГЗУ»
АГЗУ состоит из двух отдельных блоков:
технологического блока,
аппаратурного блока.
В технологическом блоке производится измерение дебита скважин.
Технологический блок АГЗУ оборудован обогревателем, освещением, принудительной вентиляцией, сигнализацией отклонения от норм значения давления. Все электрооборудование технологического блока выполнено во взрывобезопасном исполнении.
Класс взрывоопасности технологического блока — В-1а(т.е. образование взрывоопасных смесей возможно только в аварийных ситуациях).
В аппаратурном блоке расположены приборы и аппаратура управления работой оборудования установки.
Класс аппаратурного помещения — обыкновенный, поэтому аппаратурный блок должен устанавливаться на расстоянии не менее 10 метров от технологического блока, т.е. вне взрывоопасной зоны.
Общее описание и устройство
Такой прибор подключается к питающей частный дом или квартиру магистральной трубе.
Соединение может быть как уличным, так и расположенным внутри самого здания. Через счетчик поступает газообразное вещество, а он, в свою очередь, подсчитывает проходящие объемы.
На дисплее для пользователя отображается только конечная информация в виде количества потребляемых кубометров.
Принцип работы газового счетчика может отличаться в зависимости от механизма вычисления проходящего газа.
Внешний вид приборов также будет различным. К примеру, механические счетчики могут не иметь собственного дисплея для отображения информации, а использовать специальный счетчик с красными делениями, которые указывают на определенные доли кубического метра.
Конструктивное исполнение газового расходомера подразумевает три основных элемента.
Первым из них является полностью герметичный корпус, в котором располагаются все остальные составляющие.
К другим же относятся сам измерительный преобразователь и счетное устройство.
То, каким образом на последний из перечисленных элементов будет воздействовать прибор, зависит от принципа конвертирования потока. В качестве примера можно привести механическое устройство, в котором для перемещения считывающего рычага применяются различные физические свойства газов.
Если же речь идет об электронном приборе, то получение информации происходит благодаря преобразованию потока в электрические импульсы.
Методы измерения
Объем может измеряться как прямым, так и косвенным методом и зависит от принципа действия учитывающего прибора, то есть, от его конструкции.
Прямой метод
Это измерение количества циклов проходящего газа через определенный объем. Один цикл — это полное заполнение объема и последующий его выпуск. Объем, прошедший через прибор, пропорционален количеству циклов. Прямой метод измерения применяется в барабанных, мембранных (камерных), ротационных моделях.
Косвенный метод
Это измерение расхода газа, проходящего через определенную площадь сечения. Объем потребленного газа вычисляется интегрированием расхода по времени.
Область применения тахометрических турбинных расходомеров газа
В основном, тахометрические турбинные счетчики
представлены промышленными моделями, которые предназначены для учета больших объемов потребления газа, но встречаются и коммунально-бытовые устройства, успешно используемые для учета расхода топлива в многоквартирных домах. Отличительной особенностью можно считать широкий диапазон работы и возможность использования при высоком давлении
Но, надо принимать во внимание, что их эксплуатация возможна только при наличии внешнего источника электропитания

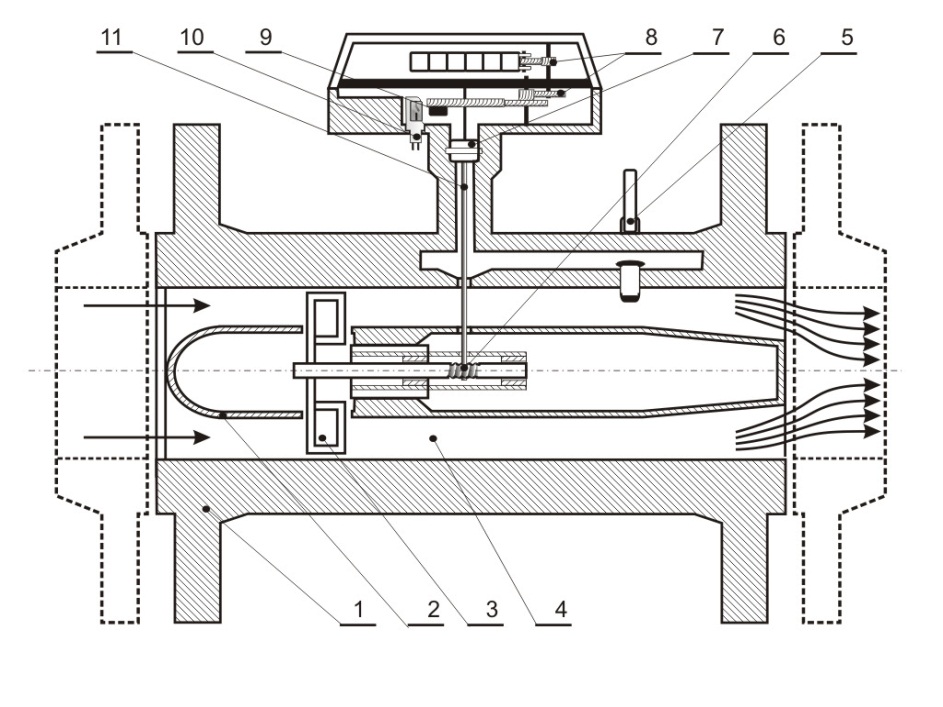

По своей конструкции, турбинный счетчик газа тахометрического типа представляет собой изделие с цилиндрическим корпусом. Обязательным элементом является и струйный выпрямитель, расположенный возле входа и, конечно, рабочий механизм – турбина, представляющая собой вал с подшипниковыми узлами. Для обеспечения работы подшипников и защиты их от пересыхания имеется насосное устройство, отвечающее за подачу смазки.
Принцип работы основан на простом подсчете оборотов вала турбины происходящее под давлением проходящего через устройство газа. При этом число оборотов является пропорциональным к объему прокаченного топлива. В зависимости от модели, турбинные счетчики могут оснащаться счетным устройством механического или электронного типа.
Преимуществами этого вида приборов учета можно считать:
- высокую надежность;
- большой эксплуатационный ресурс;
- возможность оснащения устройств системами для автоматической передачи данных;
- наличие (в некоторых моделях) датчиков температуры и давления газа;
- непритязательность к качеству топлива;
- отсутствие шума во время работы;
- большой ассортимент изделий, отличающихся как пропускной способностью, так размерами и ценой.
Существенными недостатками можно считать получение измерений с погрешностью, но справедливости ради нужно обозначить, что такая ситуация характерна при условии эксплуатации прибора в прерывистом режиме, то есть с частыми остановками.
Достоинства и недостатки газовых счетчиков
Расход газа легче контролировать со счетчиком
Газовый счетчик можно установить в квартире с любой планировкой, что делает это устройство универсальным вариантом для тех, кто хочет уменьшить расходы и вести максимально точный учет. В перечень преимуществ популярных видов приборов входит:
- отсутствие платы за неизрасходованный газ, так как оплачивается только ресурс, использованный фактически;
- сезонный фактор, благодаря которому летом издержки на газ будут меньше;
- возможность полностью контролировать газовый учет.
Из минусов прибора отмечают высокую цену самого устройства и его монтажа, а также необходимость часто проводить плановые проверки счетчика и учитывать его исправность.
Правила установки новых счетчиков
Учитывая неоднозначные условия эксплуатации устройств, счетчики газа, в том числе «умные» конструкции, подлежат соответствующим стандартам размещения по отношению к другим газовым приборам и правилам установки (требования.
Процедура установки устройства контроля объемов потребляемого бытового газа традиционно сопровождается выполнением соответствующих норм и правил. Для современных умных счетчиков эти правила легко применить
В частности, к устройству производства Technomer предъявляются следующие требования:
- Устройство необходимо монтировать в закрытых служебных помещениях, в крайнем случае — на улице под специально оборудованным навесом. Инструмент необходимо надежно защищать от попадания прямых солнечных лучей и атмосферных осадков.
- допускается установка устройства на трубопроводах, расположенных как вертикально, так и горизонтально, независимо от того, под каким углом проводится установка.
- Если установка производится на горизонтальном или вертикальном участке трубы, направлением потока газа через счетчик можно пренебречь. То есть устройство можно размещать в любом направлении. Однако производитель рекомендует придерживаться направления согласно индикатору на корпусе счетчика.
- недопустимо устанавливать счетчик в самых нижних точках газопровода, так как при таком варианте установки существует риск скопления конденсата.
- Если контрольные пробы показывают наличие воды в составе бытового газа, контрольный счетчик следует устанавливать на трубопроводе, расположенном вертикально, выбирая направление потока сверху вниз.
Предусматривая установку в определенном месте нового газового счетчика в квартирах, счетчик должен быть защищен от возможных ударов, вибрации и других механических воздействий.
Также при переносе расходомера не забывайте утвержденные правила переноса.
Умный газовый счетчик серии приборов «CMT Smart G4» и постмонтажные «учетные» точки: 1 — точка крепления пломбы организации, проводящей поверку; 2 — место крепления контрольной пломбы организации, поставляющей газ потребителю; 3 — точка уплотнения входного патрубка устройства
Требования к установке не устанавливают конкретное значение номинального диаметра трубы, а также не устанавливают правила сохранения соосности труб и ответвлений расходомера. Кроме того, нет особых требований к степени округлости труб, наличию выступов в местах стыковки счетчика с газовой трубой.
Особенности монтажа
Выполняют установку только сотрудники газовой компании. Однако потребителю тоже стоит знать основные требования к монтажу:
- По правилам температура подаваемого газа должна находиться в пределах от -20 до +60 С. На деле чем меньше разброс, тем лучше. Если речь идет о загородном доме, нарезные газовые трубы стоит теплоизолировать.
- Устанавливают расходомер на высоте не менее 1,6 м. До отопительных приборов, влияющих на работу измерителя, сохраняется дистанция от 0,8 до 1 м.
- Помещение, в котором монтируется счетчик, должно хорошо проветриваться.
- В многоквартирном доме перед установкой отключают подачу газа во всем подъезде. На подводящих газопроводах закрывают запорную арматуру.
ПСМ — переключатель скважин многоходовой.
Переключатель скважин многоходовой (ПСМ) предназначен для автоматической и ручной установки скважин на замер.
ПСМ состоит из корпуса с патрубками 1, крышки 2 с измерительным патрубком, вала 3, поршневого привода 4 с зубчатой рейкой 5, датчика положения 6, указателя положения 7, угольника (поворотного патрубка) 8 и подвижной каретки 9.
Корпус ПСМ на внутренней поверхности имеет две диаметральные канавки с выточками против каждого отверстия. По канавкам перемещаются ролики каретки. При перемещении роликов по канавкам, между резиновым уплотнением и корпусом ПСМ образуется зазор, а при попадании роликов в выточки уплотнение прижимается к корпусу пружиной, обеспечивая герметичность в замерном тракте.
Жидкость из скважины, установленной на замер, проходит через каретку, угольник, патрубок с отверстиями, установленный на валу ПСМ, и направляется на замер в ёмкость сепарационную. Жидкость с остальных скважин через выходной патрубок направляется в сборный коллектор.
Автоматическое переключение ПСМ осуществляется при помощи поршневого привода за счет давления масла, создаваемого гидроприводом.
Подвижная каретка состоит из корпуса 10. втулки 11, посаженных на осях роликов 12, резинового уплотнения 13.
Корпус ПСМ на внутренней поверхности имеет две диаметральные канавки с выточками против каждого отверстия. По канавкам перемешаются ролики каретки. При перемещении роликов по канавкам, между релиновым уплотнением и корпусом ПСМ образуется зазор, а при попадании роликов в выточки уплотнение прижимается к корпусу пружиной, обеспечивая герметичность в замерном тракте.
Жидкость из скважины, установленной на замер, проходит через каретку, угольник, патрубок с отверстиями, установленный на валу ПСМ. и направляется на замер в емкость сепарациоиную. Жидкость с остальных скважин через выходной патрубок направляется в сборный коллектор.
Автоматическое переключение ПСМ осуществляется при помощи поршневого привода за счет давления масла, создаваемого гидроприводом.
Поршневой привод с храповым механизмом состоит из корпуса 1, закрепленного на крышке ПСМ. силового цилиндра 2 с крышкой 3, поршня 4, пружины 5 и зубчатой рейки б, составляющей одно целое со штоком поршня 7.
Регулировка длины хода зубчатой рейки, а. следовательно, и угла поворота вала ПСМ, осуществляется с помощью регулировочного винта 8, доступ к которому закрыт винтовой заглушкой 9.
Вручную ПСМ переключается при помощи специальной рукоятки 10. В автоматическом режиме при подаче жидкости от гидропривода в полость силового цилиндра, поршень с рейкой перемещается и поворачивает шестерню 11, а вместе с ней и храповик с валом переключателя.
После выключения гидропривода поршень вместе с рейкой и шестерней возвращаются в исходное положение под действием пружины, а вал ПСМ, за счет храпового механизма, остается на месте.
Внутри корпуса ПСМ крепится датчик положения поворотного патрубка, а на валу крепится указатель с постоянным магнитом.
Сигнал от датчика положения поступает в блок автоматики, где определяется номер скважины, установленной на замер.
Характеристики ПСМ
Ха 2.954.034 | Ха 2.954.008 | |
Рабочее давление, МПа, не более | 4,0 | 4,0 |
Диаметр входных патрубков, мм | 50 | 80 (50) |
Диаметр общего выходного патрубка, мм | 100 | 150 |
Количество подключаемых трубопроводов | 8 | 8,10,14 |
Максимальный перепад давления между замерным и общим трубопроводами, МПа, не более | 0,12 | 0,12 |
Диаметр измерительного патрубка, мм | 50 | 80 |
Напряжение питания датчика положения, В | 24 | 24 |
Род тока | постоянный | постоянный |
Диапазон температуры окружающей среды, °С | От +5 до +50 | От +5 до +50 |
Относительная влажность окружающей среды при температуре +20 °С, %, не более | 80 | 80 |
Габаритные размеры, мм, не более: | ||
– диаметр | 501 | 570 |
– высота | 665 | 902 |
Масса, кг, не более | 75 | 248 |
→
→
→
→
→
Варианты исполнения
Варианты исполнения ПУРГ весьма различны. Они могут производиться на раме или в шкафу (ШУУРГ), на открытой площади со специальным навесом или же в блоке.
Узел учета газа блочного типа может распределяться на несколько блоков, в зависимости от параметров системы и пропускной способности. В конечном итоге, блоки собираются в единую конструкцию, но уже на месте эксплуатации. Также в нем имеется несколько отсеков, вроде отопительного, приборного и так далее.
Система блочного типа имеет несколько вариантов обогрева. Например, это может быть отопление коллектором или же с помощью газового котла, АОГВ и возможно присоединение непосредственно к тепловым сетям внешнего источника теплообеспечения
Газовый счетчик «Гранд-4»
В приборе применяется стандартный набор составляющих элементов конструкции для своей категории. Корпус выполнен из металла. Внутри располагаются пьезоэлемент, аналогово-цифровой преобразователь, элемент питания на литии, жидкокристаллический индикатор и другие части. Все соединения выполнены с расчетом на защиту от замыкания или искрения. Установленные стандарты также предписывают пресечение опасности от взрывов второй группы.
Принцип работы газового счетчика «Гранд-4» базируется на измерении частоты колебания струи газа. Пьезоэлемент в генераторе преобразует получаемые данные в электрический импульсный сигнал. Итоговая величина является пропорциональной всему объему поступающего газа. Уже после импульсный сигнал с помощью аналогово-цифрового преобразователя выводится в виде числовых показателей на дисплее устройства.
