Устройство механической газонокосилки своими руками и принцип ее работы: Инструкция

Разновидности

По типу своей конструкции все механические модели газонокосилок подразделяются на ручные и шпиндельные.

В зависимости от выбора устройства будет различаться принцип работы и особенности выбора скоростного режима.

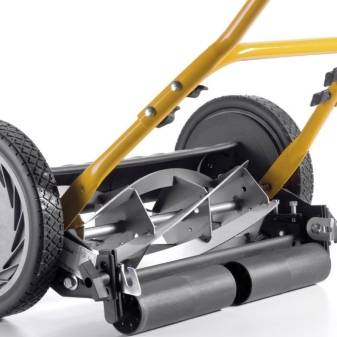

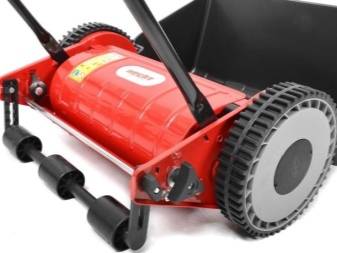

Ручные косилки барабанного типа представляют собой цилиндр, внутри которого расположены рабочие ножи, она поддерживает изменение скоростного режима, можно выбирать удобный темп движения. Они универсальны, демонстрируют довольно высокую производительность, обладают более высокой производительностью.

Шпиндельные газонокосилки ориентированы на работу на ровных, плоских участках местности. В конструкции предусмотрен шпиндельный нож, начинающий работу со смещением колес. Для работы с такой техникой рекомендуется поперечно-продольное движение техники по газону. В этом случае удается достичь ровного и точного скашивания стеблей под заданную высоту. Шпиндельные газонокосилки могут быть контактными или бесконтактными. В первом случае в аппаратах происходит взаимодействие режущих лопастей между собой. В бесконтактных вариантах используются ножи, которые между собой не сталкиваются. Их действие похоже на работу садовых ножниц, работа с аппаратом требует равномерного приложения усилий, соблюдения выбранной скорости движения.

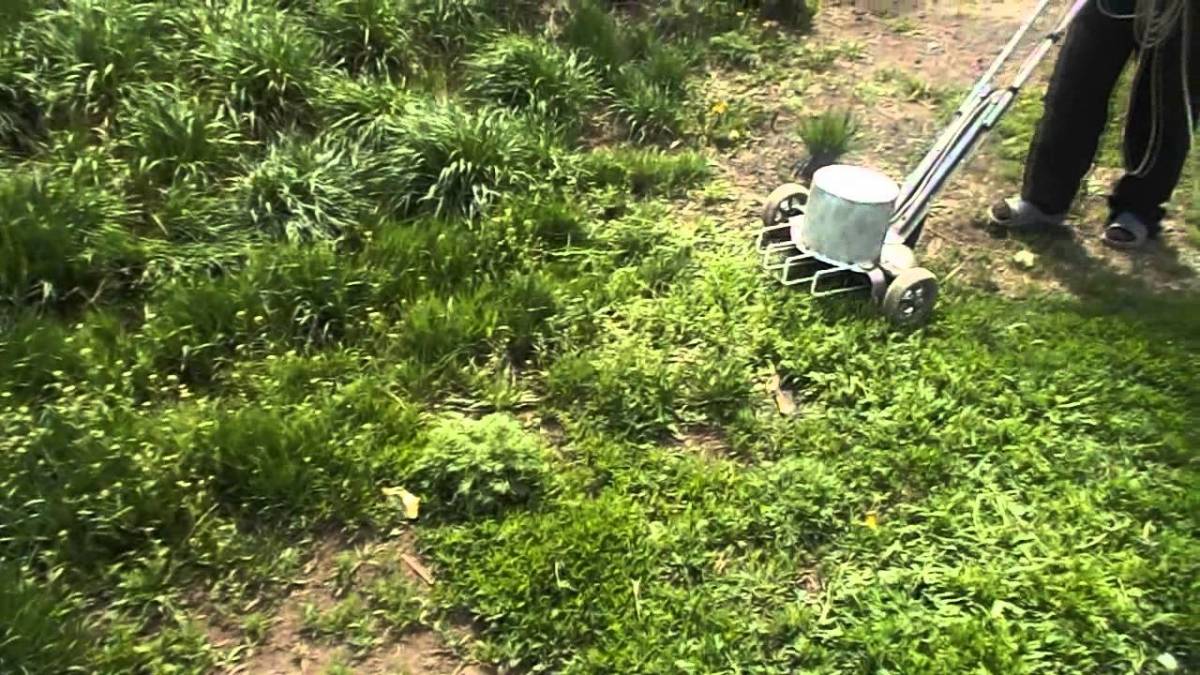

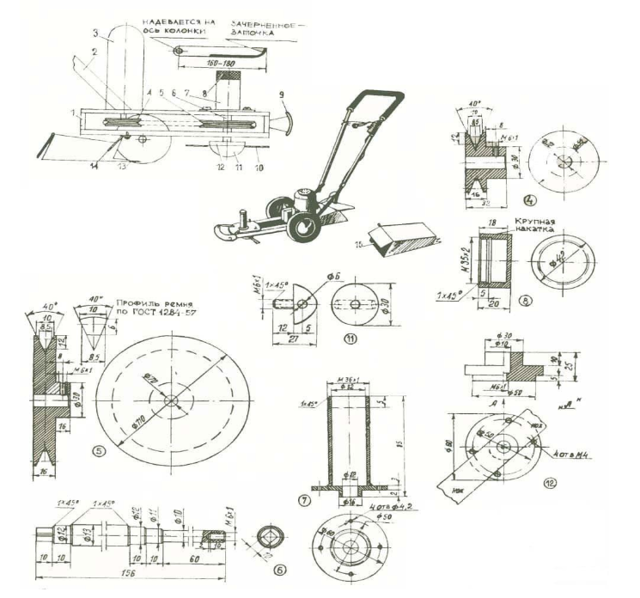

Косилка из бензопилы Дружба своими руками

Рабочий вал движется за счёт ремённой передачи от самой пилы до шкивов, на которые и крепится леска. Такая конструкция будет служить многие года без надобности дополнительного обслуживания. Подобный вариант более сложен в изготовлении, так как имеет двухколёсную раму и два роторные резаки. С другой стороны, у него есть и свои плюсы, поскольку его производительность гораздо выше, чем у обычных самоходных аппаратов.

Самостоятельное изготовление аппарата и смекалка, конечно, повод гордиться своим изобретением. Но нужно также помнить, что коллективные конструктивные решения всегда будут лучше отображаться на качестве и безопасности конструкции.

К преимуществам самодельных аппаратов можно отнести:

экономию средств на приобретении нужных материалов по низкой цене вместо нового инструмента;
использование инструмента, который не имеет товарного вида, но не потерявший своей функциональности;
самостоятельная сборка позволяет всегда усовершенствовать изобретение, а также знать его конструкцию идеально.

В такой модели высота не регулируется, и за счёт этого газон не всегда удаётся подстричь ровно. А также минусом является отсутствие ёмкости для сбора травы, что автоматически увеличивает трудозатраты человека. Тяжёлый инструмент самостоятельной сборки иногда может испортить газон своим весом. Это объективный фактор в пользу выбора заводской модели вместо самостоятельной сборки.

Чтобы получить качественное и долговечное оборудование для скашивания травы, нужно строго придерживаться правильного алгоритма действий. Стандартная самоходная газонокосилка собирается в следующем порядке:

Вначале трубу нужно вставить в желоб используемого подшипника, а также неподвижно разместить внутри шестерню;
К концу, который остался свободным, необходимо приварить 2-сантиметровые «ушки». После этого в «ушках» нужно просверлить отверстия;
Для изготовления ножей потребуется разрезать полотно от ножовки. Его необходимо нарезать на несколько равных частей;
Чтобы закрепить ножи на роторном диске или на подготовленной планке, необходимо использовать заклепки. Диаметр готовой конструкции должен составить около 40 см;
После этого потребуется сварить жесткий каркас, используя для этого металлический уголок. Рама должна быть усилена стальными распорками, которые не дадут ей сломаться при ударе газонокосилки о дерево или скамейку. Размеры опорной рамы должны соответствовать габаритам бензопилы;
Внутри остова нужно установить подставку прямоугольной формы – на нее будет опираться корпус косилки. Чтобы оборудование получилось максимально сбалансированным, все его соединения должны размещаться строго под прямым углом и быть достаточно жесткими;
К готовому каркасу необходимо приварить крепления, которые помогут зафиксировать колеса, рукоятки и отдельные металлические крюки, требуемые для опоры всего устройства;
После этого нужно установить колеса;
Далее потребуется закрепить бензопилу, заранее сняв с нее пильную гарнитуру. Инструмент должен неподвижно фиксироваться на каркасе;
Затем по контуру готового корпуса потребуется вырезать стальную пластину. Ее необходимо установить над бензопилой. В результате получится надежный металлический кожух, который защитит пилу от влаги и травы;
На следующем этапе к ведущей звездочке бензопилы изготовителю следует прикрутить трубу с режущими ножами самодельной косилки;
В конце останется установить рукоятки, на которые нужно вынести рычаги и кнопки управления газонокосилки.

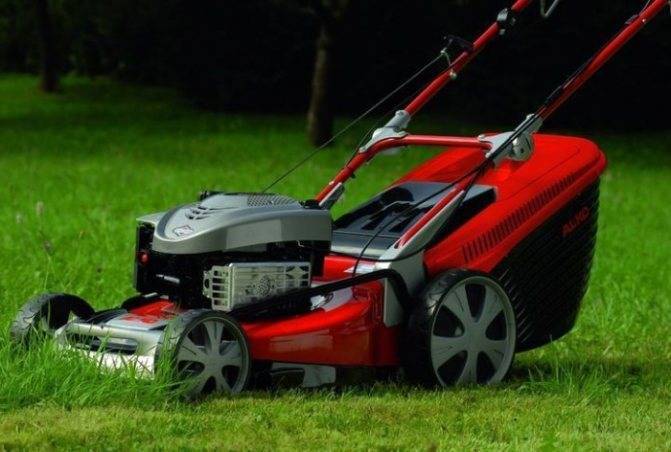

Бензиновые и электрические двигатели

Двигатель косилки должен вращать или двигать режущий нож. Дополнительная его задача – приводить в движение саму косилку. Для этих целей используют как бензиновые, так и электрические моторы. И те и другие имеют и положительные, и отрицательные характеристики. Вот некоторые из них.

	Положительные	Отрицательные
Бензиновые	Мобильность Большая мощность Высокая производительность	Шумность Плохое влияние на экологию Тяжелый вес Зависимость от топлива
Электрические	Малый уровень шума Экологичность Проще в эксплуатации	Зависимость от источника питания Небольшая мощность Рабочая зона ограничена длиной кабеля

Механическая газонокосилка своими руками

Ножи

Агрегат такого типа характеризуется значительной меньшей шумностью по сравнению с моторными видами. Для ее изготовления нет необходимости использовать шнур электропитания, и соответственно, такой момент сразу удешевляет процесс. Механическую косилку травы можно использовать даже в дождь. А затрат физического труда и финансов потребуется минимальное количество. Основная проблема состоит в затруднительном подборе ножей, шестеренок и колес.

Ручная газонокосилка механическая имеет два типа ножей:

Подвижного типа для сбора травы;
Неподвижного типа для срезания травы.

Чтобы механическая косилка могла выдавать хороший уровень производимости, необходимо обеспечить высокую скорость оборота резаков. А это, в свою очередь зависит от передаточного движения шестеренок к колесам. Ножи нужно затачивать настолько остро, насколько это возможно, и защищать чехлом в обязательном порядке.

Важно соблюдать технику безопасного использования агрегата и ухода за ним. Первым делом необходимо очистить участок от камней и других предметов, который могут попасться на пути

Если ножи попадут на камень, они могут деформироваться и разлететься в разные стороны, а это явно не безопасно. После завершения работы механической газонокосилки ножи нужно очищать, это позволит пролить срок их эксплуатации.

Ножи для газонокосилки. Виды

Это одна из самых главных деталей, которая влияет на качество работы агрегата и процесса работы в целом. Ножи бывают двух видов – составные и цельные.

Цельные ножи

Такой нож представляет собой стальную пластину заточенной рабочей поверхностью по всей длине, по центру есть дырка. Нож, состоящий из двух лопастей необходимо сбалансировать, для предотвращения разрушения вала силовой установки во время вибрации. Для предупреждения быстрого затупливания, угол затачивания должен составлять не мене 60º.

Составные ножи

Для того чтобы изготовить ножи такого вида допустимо использовать сталь классом прочности ниже, чем для цельных видов. Заточку осуществляют на площади лезвия 5 см. во время удара, резак из качественного материала лишь загнется под углом 90º, но полностью не сломается.

По форме ножи могут быть изогнутыми, трапециевидными, фигурными. Это позволяет предотвратить наматывание травы на резак в процессе покоса механической газонокосилкой. Длина лезвия должна быть не более полуметра. Заточку производят с двух сторон лезвия. Также можно использовать в работе диск цельный, который отличается высокой прочностью и надежностью работы.

Ручка для механической газонокосилки и щит для покоса

Щит косильный одновременно выступает в роли крышки для резаков и рамы. Основная его функция в защите ножей и самого газонокосильщика. Вы можете взять для этой цели дно от кастрюли, металлической миски и прочее.

Ручка для газонокосилки не простая деталь для удерживания агрегата во время покоса травы, но и элемент управления, позволяющий задавать траекторию движения. Если у вас в руках агрегат, работающий на двигатели, обязательно нужно оснастить ручку кнопкой безопасного отключения.

Какую ручную механическую газонокосилку лучше выбрать?

Несмотря на ограниченные возможности ручных газонокосилок, моделей и производителей таких устройств сегодня в магазинах представлено очень много. Очевидно, что покупая такое устройство, для нас не важны традиционные параметры мощности двигателя и крутящего момента

Так на что тогда нужно обратить внимание, выбирая ручную газонокосилку? Разумеется, на качество лезвия и его ширину

Лучше выбирать модели с лезвиями шириной от 30 до 40 см. Ручные газонокосилки с шириной барабана меньшего размера будут стоить дешевле, однако имейте ввиду, что возни с ними будет больше. Такие устройства будут эффективными, если у вас на участке узкий и маленький газон, а вот косить большие газоны узкими косилками будет неудобно. Для газонов больших площадей лучше выбрать 40-сантиметровые механические газонокосилки — с ними намного проще постричь газон, да и всю зеленую зону на участке.

При выборе газонокосилки обратите внимание как устроена регулировка высоты среза. Обычно он регулируется специальными винтами, в месте установки лопастей

Лучшие модели газонокосилок позволяют устанавливать высоту от 12 до 44 мм. Благодаря такому решению вы сможете максимально точно и ровно подстричь траву на вашем участке.

Есть еще так называемые самозатачивающиеся ручные газонокосилки. Они отличаются от обычных косилок тем, что в них не нужно затачивать режущий механизм. Машинка все делает сама. Такое решение значительно продлевает срок службы лезвий и самого устройства.

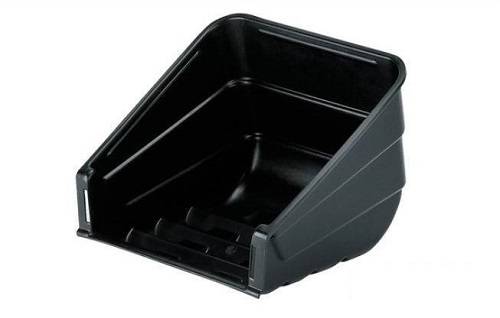

Выбирая газонокосилку, обратите внимание и на емкость контейнера. В большинстве моделей корзины для скошенной травы прикрепляются с обратной стороны ручной газонокосилки

Такое решение более удобно, поскольку вам не придется собирать скошенную траву — достаточно будет снять контейнер и выкинуть ее. Оптимальная емкость контейнера для травы — 25 литров. Такой корзины будет достаточно для покоса небольших газонов.

Что касательно размера колес газонокосилки, то чем они будут больше, тем лучше. Рекомендуется выбирать модели с диаметром колес не меньше 200 мм. И обязательно проверьте их прочность, они должны быть жесткими и с небольшими протекторами.

Характеристики и цены популярных моделей

Цены механических газонокосилок гораздо более скромные по сравнению со стоимостью большинства электрических и бензиновых аналогов. Так например, эта статья расскажет о ценах на бензиновые ручные газонокосилки, которые довольно компактны и не требуют частого использования, в отличии от механических. А если вы хотите ознакомиться с рейтингом надёжности электрических газонокосилок, тогда вам сюда.

В рассматриваемом сегменте рынка закрепились свои лидеры. С особенностями их продукции вам и предлагается ознакомиться далее.

CMI

Компания предлагает довольно большой выбор высококачественных, надежных и удобных в использовании ручных барабанных газонокосилок для удовлетворения самого широкого круга потребностей. Большинство моделей рассчитано на обработку просторных участков площадью до 250 м2.

Устройство CMI

К примеру, популярную модель с мягким травосборником на 20 л можно купить всего лишь за 3 тысячи рублей. В остальном цены варьируются в зависимости от характеристик и возможностей агрегата.

Husqvarna

Косилки традиционно занимают лидирующие позиции на рынке техники и оборудования для сада. Среди наиболее популярных моделей ручных газонокосилок от этого производителя следует выделить Husqvarna 54 NovoCut (укомплектована 5 ножами, способна быстро скашивать траву на высоту 13-38 мм, ширина среза, при этом, составляет 4 см) средней стоимостью 9-10 тысяч рублей и 64 NovoCut – максимальная высота среза здесь увеличена до 55 мм, средняя стоимость составляет 10-12 тысяч, в остальном характеристики идентичны. Однако, посмотрим правде в глаза, не все владельцы участков располагают такими финансами, тогда предлагаем вам сконструировать механическую газонокосилку своими руками.

Популярная модель Husqvarna

Бош

Техника от всемирно известного производителя Boschдавно заслужила славу высококачественной, надежной и долговечной продукции. Среди механических газонокосилок, выпускающихся под этим брендом, следует отметить модель AHM 30.

Косилка Бош

Здесь упомянем электрическую газонокосилку Бош, качество работы которой оправдывает её на первый взгляд завышенную цену.

1 Общее строение и разновидность

Существует несколько типов газонокосилок:

бензиновые агрегаты;
электрические;
механические;
аккумуляторные.

Преимущества первых — эффективности работы.

Газонокосилка из стиральной машины

Это универсальные механизмы для ухода за травой. Спектр использования в домашних условиях и коммунальными службами. Преимущество вторых — удобство эксплуатации, компактность. Работают от электричества, что ограничивает возможность эксплуатации. Простота строения преимущество третьих типов.

Преимущество последних — мобильность и отсутствие кабеля. Возможность применения на площадях от 200 метров квадратных.

Собрав самостоятельно это оборудование можно изучив соответствующую информацию. Сборка этого агрегата из подручных материалов не займет много времени и сэкономит семейный бюджет. Косилка из бензопилы, по мощности, не будет уступать готовым изделиям. Состоит косилка своими руками из следующих деталей:

нож;
ручка управления;
колеса;
двигатель достаточной мощности;
защитный чехол;
кабель питания.

Каркас — металлический лист, толщиной 3 мм. Лист укреплен рамой из металлических углов. Сверху размещается двигатель, снизу защитный чехол. Сбоку — оси для колес и рукоятки для управления механизмом.

Газонокосилки сделанные своими руками

Двигатели для газонокосилки используют двух типов : фланцевый или обычный. В случае с первым крепление происходит к листу с помощью отверстий совпадающих с фланцевыми. Во втором привариваются две стойки из уголка (должны совпадать с лапами двигателя). Узел резки является центральным местом механизма. Состоит из оправы на которой размещены ножи.

1.1 Как сделать газонокосилку своими руками?

В качестве основы используется готовый металлический каркас. Электродвигатель используется из бытового прибора. Основной критерий выбора — мощность 500 Вт и число оборотов 3000 об/мин. Чем выше количество оборотов, тем стрижка травы происходит ровнее.

Для этой цели послужит двигатель из бензопилы, стиральной машины или из старого пылесоса. При фиксировании электродвигателя необходимо следить чтобы вал был в центральной части шасси. Стандартная длина ручки 90 сантиметров. В зависимости от роста работника ее высота может варьироваться.

1.3 Нож

Следующим этапом изготовления является нож. Изготавливается из стали листовой. Ширина отрезка 20-50мм. Нож должен быть тонким, но прочным. Может быть двух видов. Первый — в виде полосы, крепящейся симметрично оси оправки. Длинна ножа равна ширине захвата, что составляет 30 см. Концы полосы затачиваются. Второй вариант — крепящиеся по краям под углом 180 градусов относительно друг друга.

Нож длинной 80мм. Для предотвращения наматывания травы на вал режущие кромки должны быть чуть загнутыми вниз. Нож болтами крепится к диску. Крепление одним болтом позволяет режущему механизму складываться при препятствии. Деформация и поломка при этом исключены. Второй более надежен, однако есть риск повреждения режущего механизма. Для предотвращения откручивания при креплении используются шайба — гровер и контргайка.

1.4 Вал

Диаметр вала равен диаметру отверстия. Отверстия симметричны относительно друг друга, и прорезаются заранее. Из стали изготавливается и защитный чехол(кожух). Представляет собой круг с диаметром 530 мм, отверстие, находящиеся посередине (диаметр превышает окружность вала на 5 мм).

Приваривается к корпусу так, чтобы перекрывать конец вала на 2,5-3 см. Необходим для защиты вала и двигателя от механических повреждений и загрязнения. Для охлаждения двигателя в чехле делаются отверстия. Газонокосилка из болгарки электрическая по функциональности и мощности не уступает промышленной.

Вал с ножом для газонокосилки

1.5 Колеса

Количество колес подбирается индивидуально. Возможность выбрать 3, 4, 2 колеса. Двухколесная электрокоса более маневренна и борется с травой в самых недоступных местах. Можно воспользоваться имеющимися или сделать самостоятельно. В качестве сырья подойдет фанера или подшипники. Чем больше диаметр тем лучше травокосилка передвигается по почве.

1.6 Двигатель

Для такой цели подойдет любой исправный агрегат. Дрель, пылесос, бензопила, стиральная машина подойдут как нельзя кстати. Идеальная мощность один киловатт. Это дает возможность реже затачивать нож. Основной принцип выбора-площадь захватывания травы. Чем она больше, тем мощнее должен быть двигатель.

Особенности выбора

Газонокосилка механическая, отзывы о которой в основном положительные, будет работать эффективно, если ее правильно выбрать. Для этого необходимо учитывать некоторые критерии:

Прежде всего, следует обратить внимание на ширину и высоту скашивания травы. От первого параметра зависит производительность аппарата

Чем шире нож, тем большую площадь вы сможете обработать. Высота скашивания может регулироваться в диапазоне от 1 до 5 см.

2. Внимательно посмотрите на материал изготовления изделия. Пластик является более легким, однако он имеет свойство быстрее ломаться. Металл более прочный, однако он может ржаветь. Но если вы будете относиться к косилке бережно, то она прослужит длительное время.

3. Внимательно осмотрите все детали машины. Нож должен быть острым и прочным. Глубокая дека обеспечит вам максимальный захват травы.

4. Хорошо, если газонокосилка механическая (отзывы о ней помогут вам определиться с типом устройства) будет оснащена дополнительными приспособлениями. Например, облегчить работу может мешок для сбора скошенной травы. В нем же зелень может измельчаться.

5. Во время выбора необходимо также учитывать и ширину колес. Если у вас на газоне высокая и густая трава, то они должны быть широкими и большими.

Обратить внимание следует и на производителя. Самой популярной является механическая газонокосилка ручная, отзывы о продукции фирм Husqvarna, Stihl, Gardena всегда хорошие

Эти изготовители конструируют разные типы устройств. Например, популярной является газонокосилка барабанная механическая. Она тоже обеспечивает высокое качество и бесшумность работы.

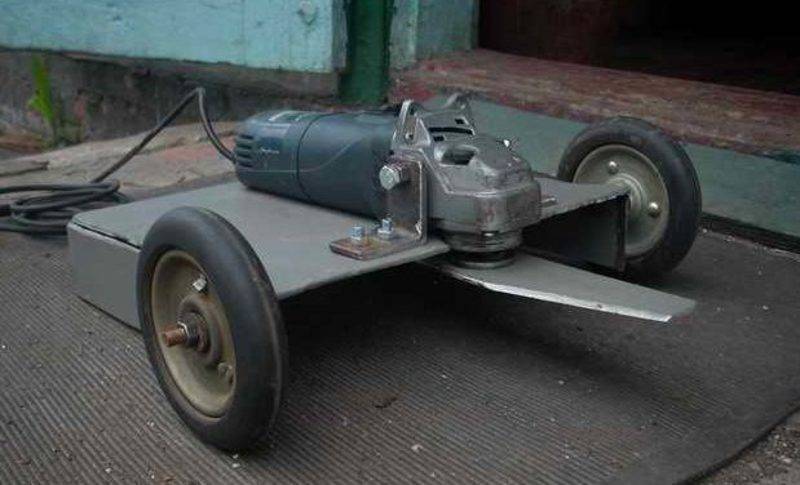

Триммер из дрели или болгарки

Принцип создания самодельной конструкции на основе этого инструмента точно такой же, как и в моем случае.

Двигатель крепят на нижнем конце штанги, а рабочий нож изготавливают в виде насадки.

Принцип крепления ножа

Для дрели можно на обычную шпильку накрутить две гайки, стянув их ключами, а плоскость созданного упора использовать для установки ножа.

Крепежная гайка завершит эту конструкцию. Если поставить широкие шайбы, то фиксация будет прочнее. Стопорные гайки можно заменить одной, но ее потребуется приварить. Шпилька обратным концом вставляется в патрон дрели и зажимается, как сверло.

Отверстие ножа необходимо просверлить по центру, а собранной насадке обеспечить хорошую балансировку. Иначе возникнут боковые биения, на которые подшипники дрели не рассчитаны.

Устанавливайте правильное направление вращения ротора переключателем дрели. При включении триммера гайка должна работать на зажим ножа, а не откручиваться. В противном случае нож с острыми кромками может вылететь из крепления.

Насадка для лески триммера

Изготовить своими руками катушку для крепления лески можно, но я смысла особого в этом вопросе не вижу. Проще купить ее в магазине или использовать от поломанного триммера.

Дело в том, что в процессе работы, когда леска укорачивается, ее режущую длину можно восстановить простым ударом вращающейся головки о землю. Эта функция работает при соблюдении точных размеров насадки после сложных механических настроек. А одноразовое крепление лески требует частых выключений триммера для ее замены.

Преимущества и недостатки

Какой механической газонокосилкой пользуетесь Вы?

БарабаннойШпиндельной

Вы наверняка заметили, что есть большая разница между разными механическими газонокосилками, и даже у распространенных конструкций есть свои преимущества и недостатки. Об этом написано выше. Сейчас же мы рассмотрим преимущества и недостатки механических газонокосилок в целом, в сравнении с другими типами косилок.

Итак, преимущества:

низкая шумность — во время работы не используется мотор, поэтому косилка никому не будет мешать;
безопасность — конструкция косилок простая, ножи находятся в барабане или кожухе, благодаря чему косилка безопасна как для оператора, так и для окружающих. Этот факт особенно важен при работе в общественных пространствах, либо когда рядом есть дети, домашние животные;
экологичность — газонокосилки не требуют топлива или электричества, поэтому никакого вреда природе они не наносят;
долговечность и практичность — при правильном уходе и своевременной заточке ножей механическая газонокосилка, по сути, является вечным инструментом;
бюджетность — инструмент стоит недорого.

Впрочем, недостатков тоже хватает:

механические газонокосилки не подойдут для работы с большой травой или сорняками;
ручные косилки требовательны к навыкам садовода, для хорошего результата нужно учиться их использовать;
использовать газонокосилки ручного типа трудно на больших участках — из-за усталости;
стоит запустить участок и долго его не обрабатывать, как ручная газонокосилка станет бесполезной — со сложными случаями она попросту не справится. Иными словами, работать нужно регулярно.

Как видите, у механических газонокосилок есть и преимущества и недостатки. В целом, для бытовых задач они достаточно хороши, и поэтому пользуются большой популярностью у владельцев частных домов, садоводов, дачников.

Достоинства конструкции

Заняться изготовлением самодельной электрокосилки побуждают несколько причин:

Низкая стоимость устройства в сравнении с аналогами заводского изготовления.
Экологичность электродвигателя. Газонокосилка «на электрической тяге» не продуцирует вредных выхлопов, как бензиновая.
Низкий уровень шума.
Простота эксплуатации: отсутствует необходимость хранить и периодически заправлять топливо.
Компактные размеры.

Но следует быть готовым и к некоторым особенностям:

Электрокосилка не автономна: радиус ее действия ограничен длиной сетевого провода. Но при размерах газона до 12-ти соток этот недостаток особого значения не имеет.
Ограниченная мощность. Бензиновые газонокосилки обычно являются более мощными, причем мощность электрического варианта ограничена еще и возможностями проводки.
Опасность поражения электротоком при работе на влажном газоне.

Самодельный вариант уступает моделям заводского изготовления в следующем:

не является самоходным;
отсутствует возможность регулировки высоты ножа;
не предусмотрена функция сбора травы;

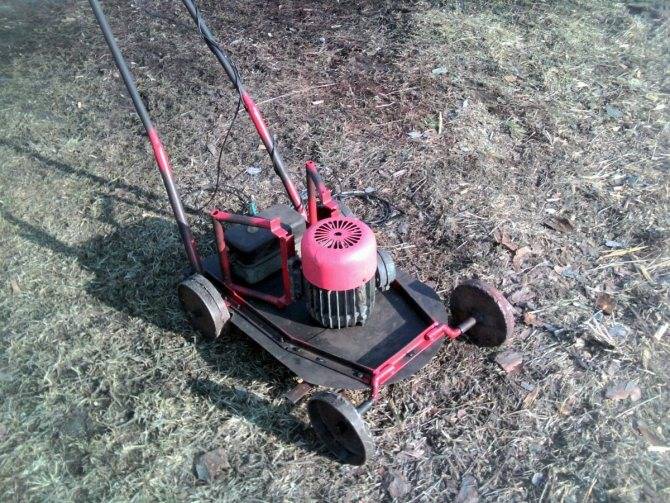

Газонокосилка электрическая

Составные части газонокосилки

Для изготовления электрической газонокосилки своими руками используется двигатель любого старого прибора. Моторы от мелких бытовых приборов не способны выдержать длительную работу, перегреваются, могут «сгореть». Даже двигатель пылесоса относительно слабый, требует оснащения вентилируемым корпусом, работы с перерывами при изменении звука мотора. Для комфортной работы требуется двигатель мощностью от 1 кВатт.

Нож для газонокосилки может быть вырезан и выточен из твердой стали, как единый элемент или, как несколько ножей прикрепленных в центре. Нож из тонких проводов, или лески для травы, как у промышленной ручной газонокосилки требует большую мощность прибора, частую смену насадок. Возможно использование заточенного своими руками круглого диска – он более прочный, безопасный, долговечный.

Ручка для газонокосилки может быть сварена специально, или взята от старой тележки, коляски. При выборе имеет значение легкость элементов. Использование всего каркаса от коляски или тележки упрощает процесс изготовления, но элементы должны быть прочными, не ржавыми. При отсутствии подручных средств, каркас и ручку можно сварить из стальных труб.

Шнур электропитания лучше удлинить, предусмотрев возможность заматывать-разматывать его. Колеса нужны небольшие, но высотой до центра не менее 10 см, для оптимального размещения ножей, комфортного передвижения по участку. При слишком маленьких колесах, например от пылесоса, можно нарастить высоту для ножей, но они не рассчитаны на значительный вес металлической конструкции газонокосилки.

Защитный кожух для ножей крепится вокруг режущих элементов, формируется из листа стали своими руками или используется готовый подходящий элемент. Он необходим как для безопасности косильщика, так и для защиты ножей от попадания на камни или другие твердые предметы.

Важно! Элементы для сбора своими руками газонокосилки должны быть не просто подходящими, но и в нормальном состоянии, позволяющем не щадящую эксплуатацию

Технология сборки газонокосилки

Как сделать газонокосилку своими руками? В первую очередь изготавливается металлический каркас. В него устанавливается двигатель, который крепится с помощью болтов. В нижней части каркаса крепится режущий механизм, соединенный с двигателем. Нормальное расстояние между ножами и грунтом – 7 см. Мешок для сборки травы крепится сразу за режущим механизмом, по образцу промышленного варианта.

Вокруг ножей нужно приварить защитный кожух. Двигатель и соединение с ножом должны быть прикрыты от попадания травы, при этом сохраняются вентиляционные отверстия

Наличие вентиляции особо важно для двигателей маленькой мощности

Ручка должна быть приварена в удобном положении под правильным углом и нормальной длины. Применение сварки самый надежный метод изготовления каркаса и крепления деталей. Но при отсутствии аппарата или навыков в работе, допустима сборка из готовых элементов, присоединением болтами.

Важно! Болтовое соединение менее надежно для сборки газонокосилки, его необходимо часто проверять и закреплять

Особенности конструкции шпиндельных газонокосилок

Основные элементы:

Ручка для удерживания;
Два колеса большого диаметра;
Шпиндельный барабан с ножами.

Ножи и редуктор надежно спрятаны под прочным пластиком, защищающим от ударов, повреждений, влаги. Достаточно просто шагать и слегка толкать устройство перед собой. Колеса вращаются. Механический привод передается на режущий блок. Для передачи установлен повышающий редуктор. Благодаря ему, режущая часть вертится очень быстро. Лезвия установлены непосредственно на шпинделе и внизу. Нижние захватывают траву, поднимают ее и направляют к шпинделю. Получается что-то похожее на срез ножницами — просто и аккуратно.

Шпиндельные газонокосилки делятся на:

Контактные. Лезвие шпинделя касается нижнего ножа, строение попроще, поэтому и стоимость его дешевле. Но усилий для стрижки нужно приложить чуть больше.
Бесконтактные. Предельно удобные и бесшумные. Между верхним ножом и нижними остриями есть зазор, размером 0,05 мм. Косить легко, необходимо минимум усилий. Неудивительно, что отвечая на вопрос, какая лучше из моделей, контактная или бесконтактная, пользователи единодушно выбирают второй. В такой модели аналогично можно самостоятельно регулировать высоту среза. У самых продвинутых моделей она устанавливается в 4-5 позициях, в диапазоне 10-40 мм.

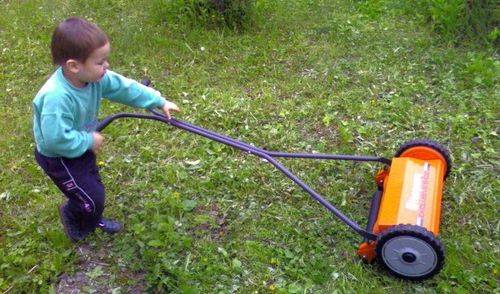

Техника незатейливая, при первом взгляде кажется чуть ли не детской игрушкой. Это великолепно продуманный инструмент профессионального класса. Косит красиво и эффективно, уход за участком — идеальный.

Устройство бензиновой и электрической газонокосилки

Газонокосилки являются популярным оборудованием для скашивания травяного покрова и придания ему красивого, ухоженного вида. Они являются средствами малой механизации. Трава срезается лезвиями, вращаемыми двигателями разных систем, либо ножницами, приходящими в движение за счет физических усилий оператора. Ножи образуют достаточно сильный поток воздуха, из-за этого скошенные травяные кусочки попадают в травосборник.

Общие конструктивные элементы моделей с разным приводом

Классифицируют все многообразие предлагаемых на рынке моделей по трем основным критериям:

методу перемещения;
используемым ножам;
приводному механизму.

По последнему критерию выделяют следующие разновидности оборудования для скашивания травы:

бензиновое (наиболее распространены);
электрическое;
механическое.

Бензиновые и электрические агрегаты состоят из следующих общих конструктивных элементов:

пластикового, алюминиевого либо стального корпуса;
силового агрегата разной мощности: двигателя внутреннего сгорания с вертикальным валом либо электродвигателя;
ножей;
травосборника – контейнера, предназначенного для сборки срезанной травы в процессе кошения и размещаемого сбоку либо сзади корпуса газонокосилки;
рычагов и кнопок управления (пускорегулировочной системы);
узла выбрасывания травы;
платформы с колесами и ручкой (рукояткой).

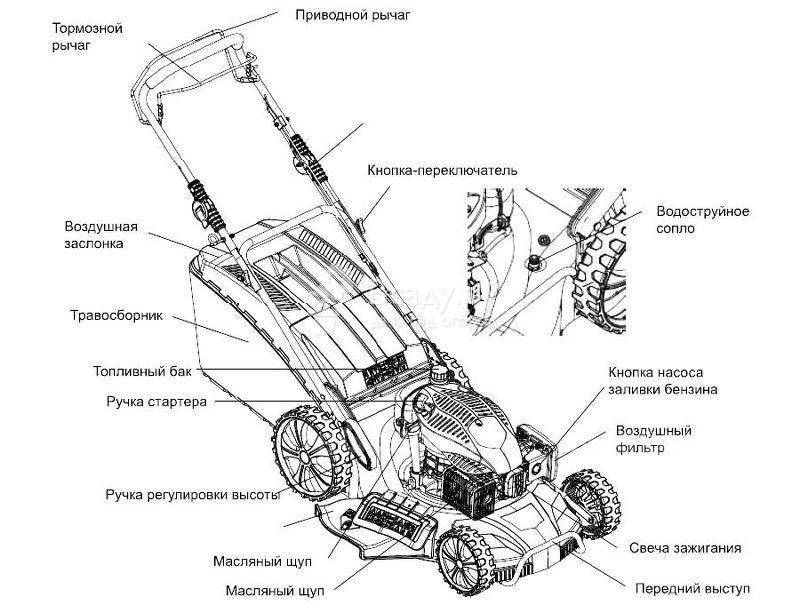

Устройство газонокосилки, работающей на бензине, схематически показано на фотографии ниже.

Конструкция электрической модели представлена на фото далее.

Наиболее дешевым является пластиковый корпус, а самым долговечным – алюминиевый. Контейнеры под траву бывают пластиковыми либо из ткани (синтетического происхождения). Существуют модели, не имеющие колес, которые движутся на воздушных подушках. Многие газонокосилки имеют также нож для мульчирования, который дробит скошенную траву.

Особенности устройств разного типа

Техника с бензиновым двигателем имеет такие отличающиеся конструктивные узлы:

топливный бак;
поршневую систему;
воздушный фильтр;
стартер;
карбюратор;
системы подачи и зажигания топлива.

Бензиновые и электрические машины бывают двух типов:

самоходными;
несамоходными.

В конструкцию самоходных устройств дополнительно входит электромотор и система управления им (его включения/выключения). У некоторых моделей косилок отсутствуют травосборники. Выброс скошенной травы осуществляется при этом в боковую сторону.

Самоходная газонокосилка Spider

К ручным разновидностям бензиновых и электрических газонокосилок относят также триммеры. Их устройство отличается от привычных колесных моделей. Составные элементы конструкции мотокос представлены на фотографии далее.

Среди машин, работающих от электрической энергии, в отдельную группу выделяют аккумуляторные модели. В них источником электроэнергии является блок батарей, который периодически нужно заряжать от стационарной питающей сети напряжением 220 В. Время работы таких машин определяется емкостью установленных аккумуляторов.

В последнее время появились работающие на электроэнергии высокотехнологичные косилки-роботы, которые выкашивают траву самостоятельно, без участия человека. В них, кроме основных узлов, вмонтированы различные датчики. Встроенные сенсоры помогают ориентироваться в пространстве, а также реагируют на дождь.

Агрегаты, работающие на бензине, мощнее и мобильнее машин, оснащенных электродвигателем. Но из-за того, что на них установлены вертикальные моторы, использовать такие машины можно продолжительное время только на участках с наклоном не более 15 градусов. Допускается кратковременный наклон техники под углом 25 градусов.

Из-за применения различных видов привода, кроме рассмотренных, отличаются также более мелкие детали конструкций.

Создаем механическую газонокосилку своими руками в домашних условиях? Пошаговый обзор
