Как устроена и из чего состоит светодиодная лампа

Филаментные лампы

Филаментный источник света внешне напоминает лампу накаливания, но конструктивно остается светодиодным изделием. В таком случае пропадает необходимость в отводе тепла, но применение устройств в бытовой сфере связано с исключительно эстетическими соображениями.

Основной элемент филаментного прибора — светодиодная нить. В зависимости от количества таких нитей производят изделия разной мощности. Филамент — тонкий стержень из стекла, на поверхности которого имеются SMD-диоды. Верхняя часть покрывается люминофором, дающим желтый оттенок. Для отвода тепла применяют стеклянную колбу, внутренняя часть которой заполняется газом.

Из-за отсутствия места для драйвера внутри производители размещают низкокачественный модуль питания. Это повышает пульсацию, негативно сказывающуюся на зрительных органах. Для избавления от мерцания между цоколем и колбой добавляется пластиковое кольцо с качественным драйвером.

ПИТАНИЕ СВЕТОДИОДНЫХ ЛАМП

Важной частью любого светодиодного светильника является драйвер – электронное устройство, преобразующее входное напряжение. Драйверы обладают различным функционалом, основными параметрами являются диапазон допустимых входных напряжений, эффективность, а также устойчивость к перепадам в сети.

Источники питания светодиодных ламп можно разделить на две группы:

Источники питания светодиодных ламп можно разделить на две группы:

• линейные;
• импульсные.

Первые имеют узел стабилизации. Подобные схемы просты, их можно собрать собственными руками, но они обладают низким коэффициентом полезного действия и ограничены по подключаемой мощности. Используются только на токах меньше 1 А.

Из преимуществ можно отметить низкую стоимость таких схем. Импульсные драйверы обладают высокой устойчивостью к помехам в сети. Также они обладают высоким КПД, достигающим значения в 90% и выше.

Блоки питания импульсного типа имеют малую мощность рассеивания, что позволяет изготавливать их в герметичном корпусе, не опасаясь перегрева прибора.

К недостаткам относятся высокая стоимость и пульсации выходного тока, которые уменьшают срок службы светодиодов.

Существуют драйвера, которые имеют возможность управления яркостью или цветом свечения. Последнее больше применяется для светодиодных лент.

Подобные устройства более достаточно сложны, для их реализации необходимы специализированные микроконтроллеры с несколькими выходами или входами управления с внешнего устройства.

Аварийное питание светодиодной лампы обеспечивается применением блока бесперебойного питания. Он имеет в своем составе аккумулятор и оснащен дополнительным электронным оборудованием в состав которого входят:

• зарядное устройство, которое необходимо для поддержания нужного уровня заряда в батарее;
• системы контроля, в том числе за зарядом батареи;
• инвертор, преобразующий постоянное напряжение в переменное;
• система защиты;
• блок индикации режимов и состояния устройства.

Для специального применения осветительные LED приборы производятся с заранее установленными блоками, которые необходимы для осуществления аварийного питания. Они изготавливаются с учетом мощности, рабочего напряжения и планируемого времени автономной работы лампы.

Источники света оборудованные устройствами бесперебойного питания можно встретить в самых различных областях. Чаще всего они применяются:

• для освещения путей эвакуации при чрезвычайных ситуациях;
• табло и свето указателях систем пожарной безопасности.

Блок аварийного питания выполняет огромную практическую задачу – он позволяет включить подсветку в различных ситуациях, в которых невозможно подключение к сети

Исходя из этого, важно выбирать блок питания с учетом мощностей подключаемых светильников и того, в каком источнике света он будет использоваться

Аварийное питание также нужно выбирать с учетом производителя. Наиболее известные фирмы заботятся о своей репутации и предоставляют блоки питания высокого качества.

При подключении бесперебойного блока важно точно следовать прилагаемой электрической схеме. Это необходимо для соблюдения техники безопасности и обеспечения правильной работы светодиодного светильника.

2012-2022 г

Все права защищены

2012-2022 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Строение светодиодных устройств различных фирм-производителей

Устройство СД-ламп напряжением 220 В различных фирм-производителей имеет небольшие отличия. Весь выбор светодиодных ламп условно разделяется на несколько групп: брендовые, низкого качества и филаментные.

Брендовые продукты

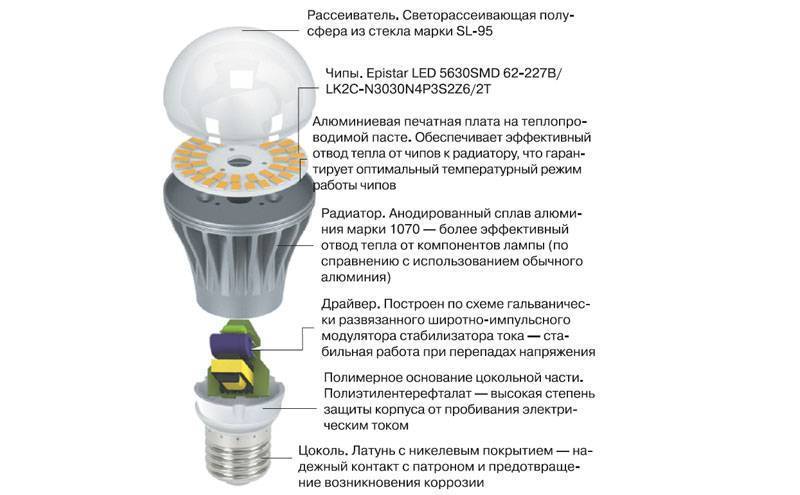

Конструктивное исполнение СД-лампы от лидирующих брендов, производящих СД-изделия, обязательно включает в себя:

• рассеиватель;
• чипы;
• печатная плата из алюминия на теплопроводимой пасте (гарант оптимальной температуры режима работы чипов);
• драйвер, построенный по схеме гальванически развязанного широтно-импульсного модулятора стабилизатора тока;
• основание цоколя, выполненное из полиэтилентерефталата. Работает как надежная защита от пробивания электрическим током;
• латунный цоколь с никелевым покрытием. Антикоррозийный материал, создающий надежный контакт с патроном.

LED-лампа в разрезе Главным видимым отличием лампы из этой группы является объемный радиатор, окрашенный белым полимером. Его поверхность может быть как гладкой, так и ребристой. Если сравнивать такую светодиодную лампу с более дешевыми представителями, то она имеет большую массу.

Материалом рассеивателя может быть стекло или пластик. Неизменной остается его форма – полусфера. Элементами крепежа рассеивателя к радиатору могут послужить защелки или усадка на герметик. Под ним расположена плата с SMD-светодиодами, надежно зафиксированная на радиаторе. Еще ниже размещена плата драйвера. В состав схемы драйвера входят:

• импульсный трансформатор,
• микросхемы,
• полярные конденсаторы,
• огромное количество планарных элементов.

Она имеет большую плотность манжета. Драйвер находится под корпусом лампы и является соединителем цоколя и радиатора. Связь блока драйвера с платой осуществляется посредством пайки или контактора.

Изделия низкого качества

Отличительной чертой ламп низкого качества является возможное отсутствие таких элементов, как радиатор и драйвер. Функцию драйвера выполняет простейший блок питания. Он не может преобразовать переменный ток в постоянный. Блок питания расположен в центральной части платы рядом со светодиодами. Перфорация корпуса выполняет роль радиатора в лампе. Из-за малоэффективной функции охлаждения перегрев и выход из строя СД неизбежны.

Крепеж платы к корпусу производится за счет защелки. Электрическое соединение платы с цоколем осуществляется за счет пайки. Эта конструкция является простой, но не может обеспечить надежность и продолжительную работу светодиодным лампочкам.

Филаментные лампы (ФЛ)

Разработка светодиодных ламп не стоит на месте. Следующей новинкой на рынке светотехнических изделий стала филаментная лампа.

Филаментная лампа

Дословно с английского «филамент» означает нить. Визуально эта лампа похожа на лампу накаливания. Отличительной чертой ФЛ является то, что она не требует дополнительного теплоотвода. Ее использование в быту имеет как практическое, так и эстетическое применение.

Подробнее рассмотрим строение филаментной лампы. Количество светодиодных нитей (основных элементов ФЛ) прямо пропорционально мощности лампы. Тонкий стержень из стекла, на котором расположены SMD-светодиоды, имеющие электрическую связь между собой – это и есть филамент. Желтый цвет ФЛ обусловлен нанесенным по всей длине люминофором. Теплоотвод в этом изделии осуществляется через колбу, заполненную газовой смесью.

Нередко фирмы-производители вынуждены располагать низкокачественный модуль питания в цоколе ФЛ. Это связано с недостатками конструкции филаментной лампы, что приводит к увеличению коэффициента пульсации, который отрицательно влияет на зрение. Чтобы устранить этот недостаток, ведется работа над модернизацией конструкции ФЛ. Для размещения драйвера высокого качества делается вставка из пластика в виде кольца. Она располагается между колбой и цоколем.

Принцип действия

Принцип работы лампочки на светодиодах представляется как ряд преобразований, обеспечивающих свечение входящих в ее состав излучателей. При подаче питающего напряжения на цоколь сначала оно поступает на драйвер, назначение которого как раз и состоит в приведении высокого напряжения к приемлемому для LED ламп виду.

Чтобы кратко описать этот способ энергообеспечения, достаточно обратиться к следующей схеме:

Если выражаться простыми словами – ее работа может быть представлена так:

1. Сначала переменное напряжение подается на диодный мост, где частично выпрямляется.
2. Следующая за ним электролитическая емкость предназначена для сглаживания пульсаций.
3. После этого полностью выпрямленное напряжение подается на контроллер, управляющий работой LED лампы.
4. С электронного модуля оно через развязывающий импульсный трансформатор поступает непосредственно на светодиоды.

Важно! При ответе на нередко задаваемый вопрос: для чего нужна такая развязка, ответим – ее наличие частично снижает угрозу поражения высоким напряжением при работе с цоколем лампы. Принцип действия LED лампочки на 12 Вольт намного проще, поскольку для преобразования напряжения потребуется типовой блок питания и ничего больше. А это, в конечном счете, снижает стоимость всего изделия в целом

А это, в конечном счете, снижает стоимость всего изделия в целом

Принцип действия LED лампочки на 12 Вольт намного проще, поскольку для преобразования напряжения потребуется типовой блок питания и ничего больше. А это, в конечном счете, снижает стоимость всего изделия в целом.

Компоновка составных частей

В зависимости от производителя, устройство и конструкция лампы разные. С другой стороны, общий принцип компоновки остается одинаковым. Сборка начинается с цоколя, куда последовательно устанавливают драйвер, радиатор, плату с LED-диодами и колбу.

Для сравнения рассмотрим устройство изделия от двух производителей.

Светодиодная лампа BBK

Цоколь изготавливается из пластика. Внутри установлен качественный драйвер. Для корпуса используется алюминий, выполняющий функции радиатора. Туда крепится плата с диодами и линза. Наличие данной линзы понижает световую отдачу прибора.

Лампа Gauss

Опять же цоколь изготовлен из пластика, имеются драйвер и алюминиевый корпус с установленной диодной платой. Конструкция гарантирует долговечность изделия.

Разновидности светодиодов

Последовательное совершенствование открытой в 1962 году технологии привело к созданию разнообразных базовых элементов и моделей светодиодов на их основе. На сегодняшний день классификация проводится по расчётной мощности, типу соединения и типу корпуса.

В первом случае различаются осветительные и индикаторные варианты. Первые предназначены для использования в осветительных целях. Их уровень мощности приблизительно соответствует аналогичным вольфрамовым и люминесцентным лампам. Индикаторные светодиоды не излучают сильный поток света и используются в электронном оборудовании, приборных и навигационных панелях и т.д.

Индикаторные светодиоды между собой различают по типу соединения на тройные AlGaAs, тройные GaAsP и двойные GaP. Аббревиатуры, соответственно, означают алюминий-галлий-мышьяк, галлий-мышьяк-фосфор и галлий-фосфор. AlGaAs светят жёлтым и оранжевым в пределах видимого спектра, GaAsP- красным и жёло-зелёным, а GaP – зелёным и оранжевым.

По типу корпуса представленные в широком применении светодиодные светильники сейчас делятся на:

• DIP. Это старый форм-фактор из линзы, пары контактов и кристалла. Такие светодиоды применяются в световых табло и игрушках для подсветки;
• «Пиранья» или Superflux. Это доработанная модель DIP, которая имеет не два, а четыре контакта. Выделяет меньше тепловой энергии и, соответственно, меньше греется. Сейчас применяется в автомобильной подсветке;
• SMD. Самая популярная технология на современном рынке LED-светильников. Это универсальный чип, монтаж которого был произведён непосредственно на плате. Используется в большинстве источников света, осветительных линий, лент и т.п;
• COB. Это результат совершенствования технологии SMD. У таких светодиодов есть несколько чипов, монтированных на одной плате на алюминиевом или керамическом основании.

Ремонт драйвера

Прежде всего прозвони предохранитель, если он есть. Прибор должен показать нулевое сопротивление. Сделать это можно, не выпаивая предохранитель из платы. Прибор показал бесконечно большое сопротивление? Замени предохранитель и включи лампу в сеть для проверки. Светится? Ремонт окончен. Если же предохранитель в порядке, продолжаем ремонт. Проверь диодный мост. Как это сделать, ты можешь подробно узнать здесь.

Диодный мост рабочий? Тогда выпаивай сглаживающий электролитический конденсатор и прозвони его. Если конденсатор исправен, то в начальный момент прозвонки мультиметр покажет маленькое сопротивление, которое будет на глазах расти, пока не уйдет в бесконечность.

Если драйвер простой, как часто случается, то все эти манипуляции обязательно приведут к успеху и окончанию ремонта. Если драйвер сложнее, то все, что ты можешь сделать, это прозвонить остальные электролитические конденсаторы и диоды. Конденсаторы легче выпаять полностью, у диода можно выпаять лишь один вывод. Чтобы он потерял контакт с платой, прибор достаточно приподнять иголкой или пинцетом.

Если и тут все в порядке, то, увы, для дальнейшего более сложного ремонта придется воспользоваться помощью квалифицированного электронщика.

Как функционирует светодиодная лампа?

Источником свечения в данном случае будет светоизлучающий диод, которые состоит из полупроводника с несколькими выходами – катодом, анодом и оптикой.

Когда электроток проходит по полупроводникам в одном направлении, происходит перераспределение носителей заряда. Этот процесс приводит к излучению фотонов (в результате перехода отрицательно зараженных частиц на следующий уровень).

Светодиодная лампа в качестве подсветки

На стандартных схемах светоизлучающие диоды отмечаются со стрелками, что обозначает наличие оптического излучения. Кроме того, присутствует система остывания (радиатор), которая собирает излишки тепла. Еще есть и плафон, который препятствует потере света.

Производители выпускают большое количество LED-лампочек, которые имеют различную конфигурацию и мощность 220 В. Тем не менее, у этих моделей имеется одно и то же внутреннее устройство.

В этих лампочках за излучение света отвечают диоды, количество и габариты кристаллов которых отличается по степени мощности и особенностям радиатора. За спектр цветов отвечает жидкость, которая имеется внутри кристаллов.

Как устроена светодиодная лампочка

На входе к драйверу находится мостовая схема, которая подсоединяется к ламповому цоколю, соединенному с патроном. Именно благодаря такому устройство происходит выпрямление переменного напряжения, которое затем поступает на плату и к диодам.

С целью рассеивания светового потока и защиты поверхности кристаллов от негативного воздействия окружающей среды, с внешней стороны устанавливается стекло (колба из пластика). Поэтому, по внешнему виду светодиодные лампы мало чем отличаются от других изделий.

Эти лампочки, как и другие, вкручиваются в патрон с помощью цоколя. При этом цоколи у таких изделий тоже имеют стандартные габариты, поэтому их получится использовать в сети без каких-либо изменений электрических проводников.

Светодиодные лампы в «классическом» исполнении, причем показанная справа модель очень достоверно имитирует старую лампу накаливания

Основные технические характеристики

Диодные лампы характеризуются следующими основными параметрами:

• яркость (интенсивность светового потока);
• напряжение (тип используемого напряжения);
• сила тока;
• длина волны и цветовая характеристика.

Сравнение конструктивных особенностей обычных и мощных диодов

Яркость

Яркость воспринимается зрительными ощущениями, поскольку освещённость предмета на сетчатке глаза пропорциональна его яркости. Складывается она из нескольких параметров. называется Световой поток это количество световой энергии. Единица измерения люмен.

Единицей силы света является один люмен на стерадиан, также измеряемый в канделах: 1 cd. Измеряется яркость в милликанделах. Различают яркие (20 – 50 мкд.) и сверх яркие (20000 мкд. и выше) светодиоды белого свечения. Светодиодная яркость пропорциональна величине протекающего через него тока, т. е. чем выше напряжение, тем больше яркость.

Рекомендуем Вам также более подробно прочитать про возможности и область применения диммеров.

Напряжение

Напряжение, необходимое для работы светодиода, это не напряжение питания, а величина падения напряжения на светодиоде. Колебания напряжения питания вызывает перегорание светодиода. Напряжение напрямую зависит от цвета.

Сравнительная характеристика светодиодов разного цвета

Цвет	Длина волны, нм	Напряжение, В
Инфракрасный	от 760	до 1,9
Красный	610-760	от 1,6 до 2,03
Оранжевый	590-610	от 2,03 до 2,1
Желтый	570-590	от 2,1 до 2,2
Зеленый	500-570	от 2,2 до 3,5
Синий	450-500	от 2,5 до 3,7
Фиолетовый	400-450	от 2,8 до 4,0
Ультрафиолетовый	до 400	от 3,1 до 4,4
Белый	широкий спектр	от 3,0 до 3,7

Сила тока

Работает светодиод на постоянном или пульсирующем токе. Поднимая или снижая интенсивность можно варьировать яркость свечения. Рабочий ток индикаторных светодиодов 20 – 40 мА. Сила тока осветительных элементов составляет от 20 мА. СОВ (на 4 чипа), например, рассчитаны на 80 мА. Одноваттные светодиоды потребляют приблизительно 300-400 мА.

Длина волны и цветовая характеристика

Излучаемый диодом цвет зависит от длины волны светового излучения. Измеряется она нанометрами (0.000000001 метра). Монохроматическое (одночастотное) излучение связано с длиной волны, перемещающейся внутри. Границы длины волны соотносятся с основными цветами определенным образом.

Цвет излучения светодиода меняется при внесении в полупроводниковый материал активных веществ. Для получения светодиодов красного цвета в качестве полупроводников используется алюминий индий – галлий (AllnGaP), для цветов сине – голубого и зеленого спектра – индий – нитрид галлия (InGaN).Чтобы получить, например, белый свет, кристалл синего светодиода покрывают тонким слоем люминофора, который излучает жёлтый и красный свет под действием синего спектра.

В результате смешивания цветов получается белый свет. Белые светодиоды определяются цветовой температурой, измеряемой в К.

Рекомендуем Вам также ознакомиться с тем, как работает датчик движения.

Лампы с диодами могут быть разных цветов

Светодиодная плата

Плата предназначена для крепления светодиодов в любом необходимом количестве и положении. Форма платы бывает:

• прямоугольная;
• линейка;
• круглая;
• квадратная;
• звездчатая
• произвольная.

Виды плат:

• металлические (односторонние, двухсторонние и многослойные);
• изолированные металлические подложки (односторонние, двухсторонние и многослойные, жестко – гибкие).

Дополнительную информацию об история возникновения и принципах функционирования светодиодных элементов смотрите на видео:

Светодиоды это один из новейших источников освещения, имеет широкий спектр применения и большие перспективы. Благодаря соотношению всех параметров светодиодный тип освещения может стать ведущим среди множества осветительных приборов и разнообразных источников света.

Принцип работы и устройство ламп.

Конструкция LED лампы.

Светодиодный источник света состоит из нескольких элементов, соединенных в одном корпусе. Это цоколь, драйвер, радиатор, светодиод и светорассеивающая колба.

Принцип работы светодиодных ламп основан на физических процессах в полупроводниках. Свечение появляется после прохождения электрического тока через границу соприкосновения двух полупроводников (n и p), в одном из которых должны преобладать отрицательно заряженные электроны, а в другом – положительно заряженные ионы. Стоит отметить, что данные материалы пропускают ток только в одну сторону. При его прохождении в носители заряда осуществляют рекомбинацию – электроны переходят на другой энергетический уровень. В результате появляется видимое глазу световое излучение. Кроме свечения происходит еще и выделение тепла, которое отводится от светодиода при помощи радиатора.

Схема появления оптического излучения в LED-элементе.

На заре появления светодиоды могли испускать только определенную световую волну: зеленую, красную или желтую. Поэтому LED-элементы встраивались в электрические схемы в виде индикаторов. В процессе развития микроэлектроники были найдены материалы, позволяющие получить световую волну широкого спектра. Однако полностью эта проблема не решена: в свечении светодиодных ламп преобладает или синяя длина волны или красная с желтым. По этой причине они и делятся на холодные и теплые соответственно.

Низкокачественные китайские лампочки

При разборе фирменной лампы можно обнаружить все необходимые для надежности и долговечности конструктивные элементы. Но если заглянуть под корпус дешевого китайского изделия, то первое, чего вы не обнаружите — радиатор и драйвер.

Драйвер обычно заменяют блоком питания с неполярным конденсатором, неспособным стабилизировать ток на выходе. Устанавливают такой блок в центр платы с диодами. Если взглянуть на нее сверху, то можно увидеть диодный мост с резисторами, снизу — два конденсатора. Это позволяет существенно уменьшить стоимость и качество изделия.

Для охлаждения прибора в корпусе проделывают небольшие отверстия. Эффективность низкая, кристаллы очень быстро перегорают. Плата установлена на пластиковом корпусе и закреплена защелками. Для соединения с цоколем используют два спаянных провода.

Как отремонтировать светодиодную лампу своими руками

Если вам интересно, как починить светодиодную лампу на 220v, то познакомьтесь со стандартными схемами ремонта. Самая часта причина поломки – выход из строя конденсатора. Для проверки этой детали используется мультиметр. В случае перегорания конденсатора, он меняется на новый. Еще к частым неисправностям ламп можно отнести проблемы с драйвером

При замене данной детали, важно подобрать подходящий вариант

Токоограничительные резисторы ломаются не часто, но такое происходит. Проверить неисправность можно при помощи мультиметра в режиме прозвонки. Если отклонение показателя будет более, чем на 20 %, то прибор неисправен.

Часто требуется замена светодиодов. Их проверку стоит выполнять только после того, как будет ясно, что с источником питания все в порядке. Для замены этих деталей потребуется паяльник. Все неисправные элементы выпаиваются.

Причиной мерцания светодиодных источников освещения является некачественный конденсатор.
Чтобы устранить подобную неисправность стоит приобрести более мощный механизм.

Можно попробовать сделать своими руками ремонт лед ламп LL – corn (лампы кукурузы).

Изображение	Этапы работ
	Если нельзя отыскать сгоревшие светодиоды на корпусе, то его демонтируют.
	Так как провода короткие, то снимается цоколь.
	Чтобы убрать цоколь места крепления высверливаются сверлом с диаметром 1,5. Затем цоколь снимается с помощью ножа.
	Внутри драйверы, подпитывающие 43 светодиода. Термоусаживающая трубка на драйвере срезается.
	После ремонта трубка надевается обратно и прижимается стяжкой из пластика.
	Поломка произошла в результате высокого напряжения. Драйвер подсоединяется к цоколю.

Перед любым ремонтом обязательно проверяется наличие напряжения. При этом включается нужный выключатель. Если напряжения нет, проверяется электрическая проводка и устраняется неисправность.

Важно проверить на работоспособность лампочки, а также целостность предохранителей. Можно прозвонить не только целостность, но и возможное присутствие короткого замыкания

Также проверяется блок питания и светодиоды. Светодиоды можно проверить с помощью батарейки. Для этого через резистор подается напряжение на каждый светодиод.

Если в лампе перегорело большее количество светодиодных элементов, то нужно выпаять все старые, а потом к обратной стороне припаять исправные элементы.

Преимущества светодиодных ламп

В настоящее время большое значение придается экономичной и долговечной работе осветительных приборов. Поэтому на первый план выходят светильники, создающие яркое освещение с выделением минимального количества тепла и небольшим энергопотреблением. Они обладают низкой чувствительностью к перепадам тока и напряжения, могут выдерживать большое количество включений и выключений.

Всеми этими качествами в полной мере обладают светодиодные лампы. Они имеют несколько разновидностей, отличающихся по конструктивным и техническим характеристикам, что позволяет выбрать наиболее подходящий вариант. Все лампы отличаются наличием или отсутствием мерцания, степенью экологической безопасности, необходимостью в использовании выпрямителей тока и других дополнительных приборов.

• Протокол проведения викторины в школе образец



• Высказывания о школьной форме



• Качество предоставления услуг в доу



• Сетевая дистанционная школа новосибирской области вход в систему



• Мутационный процесс постоянный источник наследственной изменчивости кратко

Конструкция ламп на светодиодах

Внешне источники света, использующие эффект испускания фотонов при прохождении электрического тока через полупроводник, почти не отличаются от ламп накаливания. Главное то, что у них есть привычный металлический цоколь с резьбой, который в точности повторяет все типоразмеры ламп накаливания. Это позволяет ничего не менять в электрооборудовании помещения для их подключения.
Однако внутреннее устройство светодиодной лампы 220 вольт очень сложное. Она состоит из следующих элементов:

1) контактного цоколя;

2) корпуса, одновременно играющего роль радиатора;

3) платы питания и управления;

4) платы со светодиодами;

5) прозрачного колпака.

Плата питания и управления

Разбираясь как устроены светодиодные лампы 220 вольт, в первую очередь стоит понять, что полупроводниковые элементы не могут быть запитаны от переменного тока и напряжения такой величины. Иначе они попросту сгорят. Поэтому в корпусе этого источника света обязательно находится плата, которая снижает напряжение и выпрямляет ток.
От устройства этой платы во многом зависит долговечность лампы. Точнее, какие элементы стоят на ее входе. В дешевых, кроме резистора перед выпрямляющим диодным мостом, ничего нет. Нередко случаются чудеса (обычно в лампах из Поднебесной), когда нет даже этого резистора и диодный мост напрямую подключен к цоколю. Такие лампы светят очень ярко, но срок их службы чрезвычайно низок, если они не подключены через стабилизирующие устройства. Для этого можно использовать, например, балластные трансформаторы.

Наиболее распространены схемы, в которых в цепи питания управляющей схемы лампы создан сглаживающий фильтр из резистора и конденсатора. В самых дорогих светодиодных лампах блок питания и управления построен на микросхемах. Они хорошо сглаживают броски напряжений, но их рабочий ресурс не слишком высок. В основном, из-за невозможности наладить эффективное охлаждение.

Плата светодиодов

Как бы ученые ни старались, изобретая все новые вещества с высокой эффективностью излучения в видимой части спектра, принцип работы светодиодной лампы остается прежним, и каждый её отдельный светящийся элемент очень слаб. Чтобы достичь требуемого эффекта, их группируют по несколько десятков, а иногда и сотен штук. Для этого используется плата из диэлектрика, на которую нанесены металлические токопроводящие дорожки. Она очень похожа на те, что используются в телевизорах, материнских платах компьютеров и других радиотехнических устройствах.
Плата светодиодов выполняет еще одну важную функцию. Как вы уже заметили, в блоке управления нет понижающего трансформатора. Поставить его, конечно, можно, но это приведет к увеличению габаритов лампы и ее стоимости. Проблема понижения питающего напряжения до номинала, являющегося безопасным для светодиода, решается просто, но экстенсивно. Все светящиеся элементы включены последовательно, как в елочной гирлянде. Например, если в цепь 220 вольт включить последовательно 10 светодиодов, то каждому достанется 22 V (правда, величина тока при этом останется прежней). Недостатком этой схемы является то, что перегоревший элемент обрывает всю цепь и лампа перестает светить. У нерабочей лампы из десятка светодиодов могут быть неисправными лишь один или два. Есть умельцы, которые перепаивают их и живут спокойно дальше, но большинство неискушенных пользователей выбрасывают всё устройство на помойку.

Прозрачный колпак

В основном этот элемент играет роль защиты от пыли, влаги и шаловливых ручек. Однако есть у него и утилитарная функция. Большинство колпаков светодиодных ламп выглядят матовыми. Это решение могло бы показаться странным, ведь сила излучения светодиода ослабляется. Но его полезность для специалистов очевидна.
Колпак матовый потому, что на его внутреннюю стороны нанесен слой люминофора – вещества, начинающего светиться под воздействием квантов энергии. Казалось бы, тут, что называется, масло масляное. Но люминофор имеет спектр излучения в несколько раз более широкий, чем у светодиода. Он приближен к естественному солнечному. Если оставить светодиоды без такой «прокладки», то от их свечения глаза начинают уставать и болеть.

Приборы для подсветки шкафов, полок и ниш

Часто бывает, что, открыв шкаф, невозможно разглядеть, что находится в глубине полок. Это довольно просто исправить, приклеив на двусторонний скотч посадочное место для светодиодного аккумуляторного светильника с зарядным устройством. С его помощью можно без труда найти нужные вещи, а включается он одним движением руки. Частая зарядка такой лампе не требуется – достаточно подключать ее к сети один раз в 3-6 месяцев (в зависимости от интенсивности использования).

Весьма удобны такие светильники при установке их в сервант или даже над рабочей поверхностью в кухне. Это позволит хозяйке лишний раз не напрягать глаза, разделывая мясо или убирая кости из рыбы. Кладовка, балкон, темный угол прихожей – подобному устройству везде найдется место, где необходимо дополнительное освещение, но при этом нет желания протягивать провода, выполняя электромонтаж.
