Критически важные узлы ленточного фундамента

Соединение арматуры между собой

Кроме соединения сваркой внахлест, возможно еще соединение внахлест стержней арматуры при помощи вязальной проволоки. Для этого стержни должны соединяться с нахлестом не менее 30 диаметров, а расстояние между серединами таких стыков должно быть не менее 65 диаметров.

Стыки арматуры должны быть в шахматном порядке чтобы не было стыков соседних стержней в одном уровне.

По СНиП в местах пересечения арматуры необходимо тоже крепить стержни между собой вязальной проволокой или стяжками. Допускается провязка только в 50% стыков в шахматном порядке

Это особенно важно при вязке усиления, когда таких стыков становится не просто много, а катастрофически много и рабочие начинают халтурить. Все концы стержней должны быть провязаны без исключений. В сейсмических районах типа Краснодарского края вообще все стыки должны быть провязаны

В сейсмических районах типа Краснодарского края вообще все стыки должны быть провязаны.

Армирование соседних соединяющихся конструкций на углах – это самое больное место в армировании. Халтурщики или просто неграмотные рабочие берут и делают просто нахлест стержней арматуры в этакую сетку. Но так углы не армируются! При таком армировании стенки как бы работают отдельно вместо совместной работы и в углах фундамента появляются трещины.

В углах, проемах, краях конструкций используют изогнутые элементы. По правилам и СНиП, и Американского института бетона, арматуру можно гнуть на угол 90 градусов на оправке не менее 5 диаметров стержня при толщине до 26 мм, большие стержни гнутся на оправке 8 диаметров. Свободный загибаемый конец арматуры должен быть не менее 12 диаметров. Нельзя гнуть арматуру, один конец которой замоноличен в бетоне. Ну в частном строительстве арматуру 25 не встретишь, так что это больше теория.

Халтурщики и здесь находят способ обмануть – они стержни греют на костре, автогеном для более легкого сгибания. Некоторые даже подпиливают болгаркой. Как вы сами понимаете, такое армирование ничем не лучше укладки в «сеточку».

Монолитный

Этот тип фундамента нельзя назвать самым дешевым, однако именно он является наиболее эффективным с многих точек зрения. Прежде всего, монолитное основание способно выдерживать серьезнейшие нагрузки (можно построить даже трехэтажный коттедж). Для устройства такого фундамента роется глубокий котлован, после чего глубина увеличивается примерно на 50 см от предполагаемого уровня укладки плиты, чтобы сделать песчано-гравийную подушку, на которой и будет располагаться монолитное основание.

Монолитная плита.

Эту подушку после ее трамбовки заливают бетонным слоем толщиной в несколько сантиметров. Затем укладывают гидроизоляционный материал, на который снова заливается слой бетона. После этого монтируется армирующая сетка, которая позволит обеспечить высокий уровень надежности фундамента под цокольный этаж. На арматуру снова заливается бетонный раствор слоем толщиной в 20-30 см.

Такой фундамент принято называть «плавающим». Если будет движение грунта, то фундамент будет приподниматься и опускаться вместе со всем зданием. Сегодня плавающее основание делается во многих случаях, когда необходимо организовать в доме цокольный этаж своими руками.

Определение ленточного фундамента

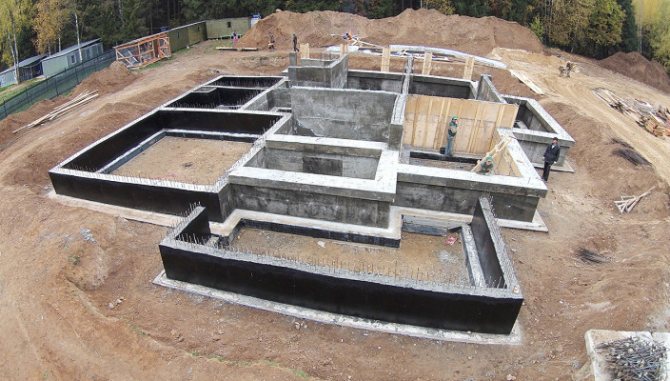

Ленточное основание

Данный тип фундамента имеет форму замкнутой конфигурации (ленты) из железобетона. Она выполняет функцию передачи нагрузки от стен помещения почве. На сторонах основания возводятся стены постройки. Применяют такой фундамент чаще в индивидуальном частном строительстве, нежели в промышленном. Если сравнивать с плитными основаниями, материальных и трудовых ресурсов уходит намного меньше, что обусловливает популярность железобетонных лент в дачном секторе. Это одна из наименее дорогостоящих разновидностей фундамента. На нем можно возводить здания, имеющие подвал или цокольный этаж.

Такое основание подходит только для устойчивых непучинистых грунтов. В случае с «проблемными» почвами лучше предпочесть сваи или плиту.

Порядок выполнения работ

Пошаговая инструкция по обустройству ленточного фундамента своими руками выглядит следующим образом.

Подготовительные работы

С чего следует начать? Правилами строительства ленточного фундамента определено, что действовать рекомендуется поэтапно, и первым этапом строительства будет выполнение необходимых расчетов. В этом имеется своя спецификация, так что эту работу, чтобы не допустить ошибок, следует поручить опытным специалистам.

Теперь необходимо выполнить разметку строительного участка, чтобы точно знать, как выглядит ваш ленточный фундамент. Место под застройку очищается от мусора, поверхность почвы выравнивается. При устройстве разбивки необходимо учесть толщину опалубочной конструкции, какой глубины должен быть фундамент, возможность устройства пола.

Последовательность работ следующая:

• намечаются угловые участки;
• уточняется ровность их расположения и расстояния;
• натягивается шнур;
• сверяются диагонали получившегося периметра;
• пошагово размечаются внутренние стены, веранда, крыльцо.

Начинаем копать траншею, которая должна точно соответствовать разметке. Если ленточный фундамент предполагается на песке, то все работы лучше выполнять вручную. При земляных работах следите, чтобы соблюдалась вертикаль стенок траншеи. На сложных участках подготовительные работы под заливку ленточного фундамента ведутся с бурением под сваи.

На дне траншеи устраивается песчаная подушка, помогающая правильно перераспределять нагрузку на основание. На не укладывается гидроизоляционный материал, защищающий от влаги. Материал следует завернуть на стены траншеи по 15 – 20 см.

Опалубка

Как правильно сделать опалубочную конструкцию? Ее можно сбить из подготовленных досок, которые в последующем демонтируются. Второй вариант – опалубка несъемная, в дальнейшем выполняющая роль утеплительного материала.

Сборно-щитовая конструкция должна возвышаться над грунтом на высоту 35 – 40 см, чтобы была возможность устроить цоколь. Щиты фиксируются поперечинами и стойками, скручиваются проволокой, чтобы не расходились. Многих интересует вопрос, можно ли сделать отверстия в ленточном фундаменте для коммуникаций и заземления. Для прокладки труб это возможно, а вот заземляющий провод лучше прокладывать с наружной части. Устанавливая опалубку для ленточного фундамента, необходимо периодически контролировать ее ровность, устранять уступы, чтобы поверхность основы получилась гладкой.

Несъемная опалубка устраивается из пенополистирольных блоков, установленных друг на друга. Она же будет являться и утепляющим материалом для каменного ленточного фундамента. Кстати, в помещениях можно заливать стяжку с системой теплого пола – потерь энергоресурсов не будет.

Армирование

Чтобы ленточный фундамент был сделан от «а» до «я», рекомендуется устроить каркас из арматурных прутьев. Заготавливаются решетки, прутья крепятся проволокой, чтобы исключить прерывистость в каркасе ленточного фундамента. Если в опалубке планируется укладка утеплителя, то арматурные обрезки должны войти в него, чтобы каркас закрепился еще надежней.

Бетонирование

Под какие стены закладывается ленточный фундамент, нам уже известно, с подготовительными работами тоже разобрались. Остается ответственный этап – заливка траншеи бетоном. Эту работу следует выполнять за один раз, но в таком случае бетон придется приобретать в готовом виде с доставкой на площадку. Если есть определенные особенности (удаление завода, недостаточно финансовых средств), то бетонирование ленточного фундамента выполняется поэтапно, ровными слоями. В каждом из случаев придется выполнять трамбование, чтобы удалить из раствора воздушные пузыри. В разрезе ленточный фундамент должен выглядеть сплошным монолитным камнем.

Часто возникают вопросы: сколько сохнет или сколько «отстаивается» бетонный фундамент? Не менее четырех недель при благоприятных климатических условиях. Судя по отзывам частных застройщиков, кому довелось заливать ленточный фундамент, это срок может быть увеличен.

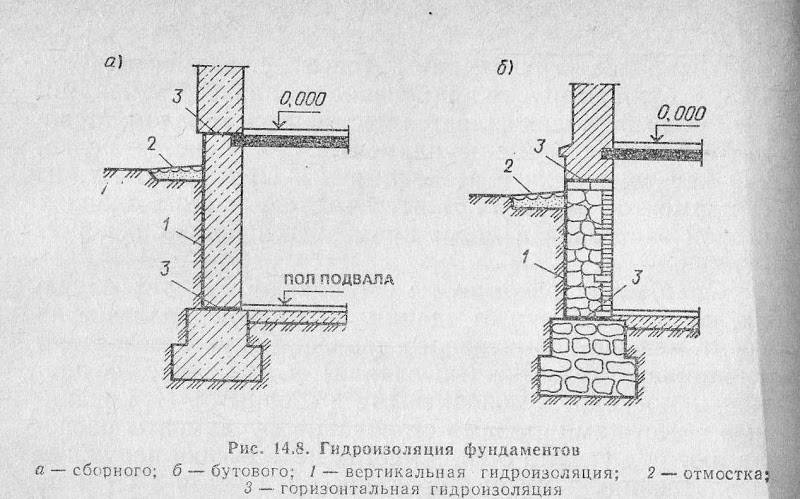

Ленточный фундамент в разрезе

Ленточный фундамент в разрезе

На ленте можно построить хозяйственную постройку небольшого размера, деревянный, каменный или кирпичный дом. Во втором случае основание создается на прослойке из песка и гравия, покрытой гидроизоляционным материалом, чтобы насыпь не размывалась грунтовыми водами). Если строится сарай или баня, подушку можно не использовать. Заранее нужно подготовить чертежи с описаниями.

Разрез фундамента определяется его строением. Содержит армированные бетонные секции, обложенные гидроизоляционным слоем. Над уровнем грунта располагается отмостка, предназначенная для предохранения ленты от воздействия влаги. Расширенная часть, находящаяся на насыпной подушке – подошва основания.

Каждый узел фундамента несет важную функциональную нагрузку. Пренебрежение теми или иными компонентами отрицательно скажется на эксплуатационных характеристиках.

На вид ленточного фундамента в разрезе влияет и уровень заглубления. Если он небольшой (0,5-0,7 м), основание сможет выдержать лишь легкую постройку. Для строительства кирпичного дома оно не годится. В этом случае заглубление должно быть на 0,3 м ниже точки промерзания почвы.

Если основание решено делать монолитным, каркас из арматуры вяжут непосредственно на объекте и затем заливают бетонной смесью. Такая конструкция отличается прочностью, но долго застывает. Этот вид проще всего сделать своими силами.

Виды ленточного фундамента

Перед тем как сделать ленточный фундамент своими руками, стоит изучить его конструктивные особенности. Взависимости от используемой технологии, лента бывает двух типов:

• монолитная;
• сборная.

а – монолитный; б – сборный

Монолитный ленточный фундамент станет более выгодным вариантом при частом строительстве. Сборная же технология чаще используется для массовой застройки. Это вызвано тем, что для монтажа применяют бетонные блоки и железобетонные фундаментные плиты заводского изготовления. Такие конструкции в среднем имеют длину 1—2 метра и весят от пары сотен килограмм до пары тонн.

Устройство ленточного фундамента из блоков становится невозможным без аренды грузоподъемной техники: башенный или автокран. Это существенно удорожает строительство. Кроме того, на небольшом участке возникает проблема размещения механизмов.

Заливка ленточного фундамента позволяет избежать дополнительных затрат. Этот вариант рационален при возведении дома своими руками. Для выполнения работ достаточно будет нескольких человек.

По конструкции лента бывает трех типов:

• глубокозаглубленный ленточный фундамент;
• мелкозаглубленный;
• незаглубленный.

Первый вариант подойдет при строительстве зданий на любых основаниях. В этом случае есть возможность сделать подвал или техническое подполье для инженерных коммуникаций. Устройство ленточного фундамента мелкозаглубленного типа рассматривается для небольших построек и в случае залегания на участке непучинистых грунтов с хорошей прочностью (крупнообломочные, средние или крупные пески).

Незаглубленная лента используется только для вспомогательных построек. На нее можно поставить беседку или навес. Грамотно подобранный тип фундамента станет залогом успеха всей работы.

Узлы армирования углов фундамента

Теперь перейдем к конкретным узлам с разбором «полетов».

Вот неправильные варианты, которые очень любят халтурщики всех мастей и неграмотные строители:

Вот как раз справа на рисунке Б так называемая «сетка» халтурщика, а слева на рисунке А почти правильная схема малограмотного строителя.

Вот как правильное армирование согласно правилам СНиП превратилось в неправильное. В своей популярной книге В. Сажин «Не зарывайте фундамент вглубь» привел схему армирования, но сварными сетками с усилением арматурой стыка. А народу через череду трансформаций сначала убрал усиление, потом сетку и начал вязать обычную «сетку». Так и получились неправильные узлы в углах и в Т-образных пересечениях стен.

А вот правильная схема армирования угла ленточного фундамента с Г-образными элементами

Обратите внимание, что внутренний стержень заходит в глубь каркаса и привязывается с внутренней стороны наружного стержня. Так же обратите внимание на перехлест стержней в 50 диаметров

Вот как раз такая схема заставляет фундамент работать как единое целое, распределяя нагрузку вглубь бетона.

Я в серьезных чертежах встречал меньший нахлест, но там использовались такие вставки для сварки балок балкона. В принципе, можно использовать эту схему со сваркой, вот только будет очень тяжело подлезть к нижним стержням в неширокий армокаркас.

А вот еще одна неправильная схема армирования тупого угла. Ошибка та же самая, только изменился угол. Не смотрите, что это фундамент, когда будете лить монолитную лестницу, то там все абсолютно тоже! Именно так из плиты перекрытия выходят выпуска и заходят в лестничный марш.

Вот еще один вариант, но тут без П-элементов, которые заменяются Г-образными элементами.

Ленточный фундамент в разрезе. Ленточный фундамент чертеж в разрезе с размерами

В частном и коммерческом домостроении часто используют ленточный фундамент, чертеж которого в упрощенном виде представляет собой вид сверху с указанием линейных размеров.

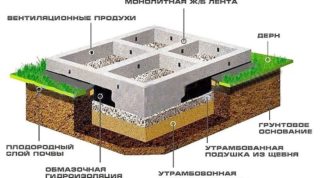

Схема ленточного фундамента.

Особенности ленточного фундамента

Ленточный фундамент относится к классу монолитных основ, но является более экономичным по сравнению с плитным. При сокращении расхода бетона и армирующих конструкций такие опоры остаются высоконадежными для малоэтажного домостроения и используются также при строительстве ограждений, хозяйственных и бытовых построек различного типа.

Виды опор

План фундаментов этого типа может представлять два типа опорных конструкций:

• монолитный , при производстве которого раствор заливают в траншею с отсыпкой,
• сборный с укладкой готовых железобетонных изделий.

Глубина траншеи в обоих случаях больше уровня промерзания грунта, а ширина рассчитывается с учетом нагрузки.

Рис. 2. Простое и понятное схематичное изображение монолитной ленточной опоры с указанием размеров.

Чертеж сборного ленточного фундамента с указанием размеров.

Факторы влияния

При выполнении инженерных вычислений учитывают следующие факторы:

общий вес конструкции (при строительстве зданий принимают во внимание материалы, из которых будет выполнена постройка, внутренней планировке, числа этажей, количества и размеров оконных и дверных проемов),
тип грунта, влияющий на степень усадки,
величину нагрузки в процессе эксплуатации.

Дополнительное изображение для чертежа ленточного фундамента.

Особенности построения плана

План опор ленточного типа создается по определенным правилам.

• Выбирается масштабирование 1:100 или 1:400.
• Перед построением выполняют осевую разметку.
• При наличии колонн, их месторасположение указывается на схеме.
• Общие очертания конструкции наносят линиями 0,5-0,8 мм.

Полный план включает в себя изображения подбетонка и подошвы с указанием мест перепадов глубины, характерных для неровных поверхностей, и отверстий для ввода коммуникаций. Последние могут изображаться двумя способами:

• с полным схематичным изображением и указанием данных по нижней точке,
• осевой точкой выносом основных данных (диаметр, параметры нижней точки) на экспликацию.

Коммуникационные отверстия и уступы изображают затушевыванием или контурно, прерывистыми линиями. При необходимости такие изображения уточняются пояснениями или сносками.

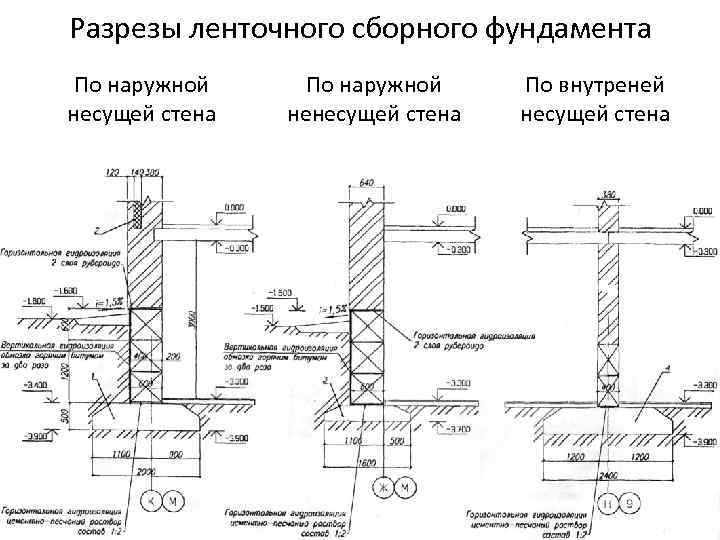

Схема ленточного сборного фундамента с дополнительными вынесенными изображениями.

Изображение сложных участков

Если план изображает сборный или монолитный фундамент сложной конфигурации, нюансы устройства сложно передать на единой полной схеме. В этом случае используют более сложные способы планировки:

• наносят на основной чертеж дополнительные изображения разрезов, обеспечивая их осевое соответствие,
• при необходимости сделать такие разрезы более крупными, их выполняют на отдельных листах-дополнениях с указанием всех необходимых данных (цифровых, пояснений, стрелок. обозначающих тип разреза и пр.).

В соответствии со сложностью сечений выбирают масштабирование 1:20, 1:25 или 1:50.

На дополнительных сечениях указывают:

• уровень грунта,
• уровень пола,
• общие очертания опорной конструкции,
• тепло- и гидроизоляцию.

. Схема сложного армирования ленточной опор при необходимости установки вертикальной арматуры и сложной геометрии фундамента.

Возможные дополнения к общей схеме

Если планируется монолитный или сборный фундамент ленточного типа, для максимально полной информации, необходимой строителям, общий план сопровождается:

• схемой армирования, составленной с учетом нагрузки и геометрических параметров (арматура укладывается в нижней и верхней части в горизонтальном направлении, при общей высоте опоры более 1,5 метров необходимо дополнительное вертикальное армирование),
• примечания, содержащие сведения нюансах конструкции,
• рекомендации относительно подготовительных работ,

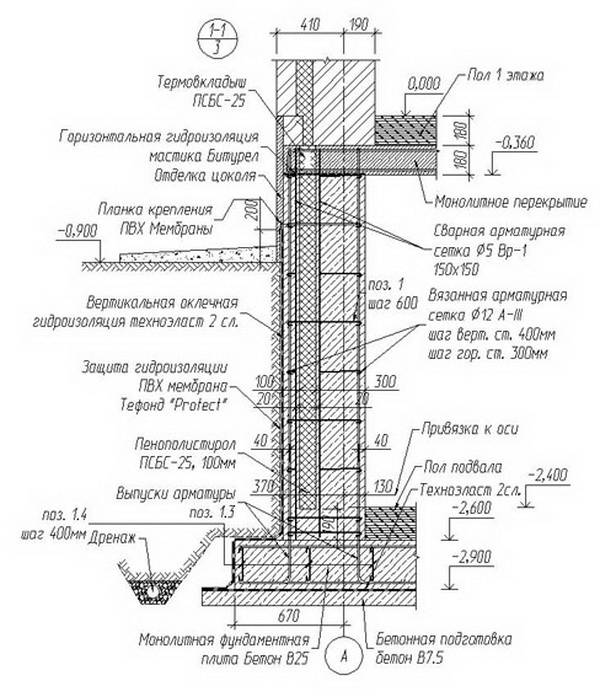

Подробный чертеж ленточного фундамента с выносными сечениями.

Последовательность проектирования

До того, как будет составлена проектная документация строения, важно определиться с его назначением. Например, нужно решить, будет фундамент предназначен для жилого малоэтажного дома или же для дачного домика летнего типа

В загородном или частном доме должно быть определено точное количество комнат

Если есть необходимость, то в количество жилых помещений должны входить комнаты, предназначенные для пребывания гостей. Черновой вариант плана должен иметь подробный чертеж основания

В загородном или частном доме должно быть определено точное количество комнат. Если есть необходимость, то в количество жилых помещений должны входить комнаты, предназначенные для пребывания гостей. Черновой вариант плана должен иметь подробный чертеж основания.

Чертеж фундамента должен включать в себя общий вес постройки, степень увеличения нагрузки в процессе эксплуатации и особенности грунта

Здесь важно указать тип почвы, от которого зависит прочность и долговечность будущего сооружения

Следующий этап создания проекта – подсчет и указание всех дополнительных построек на участке. В их число могут входить: гараж, баня, кладовое помещение, уличный туалет.

В особой планировке расположения фундамента нуждаются люди, желающие создать уединенную зону отдыха на своем участке

Для них важно разместить лицевой фасад так, чтобы он был скрыт от посторонних глаз ландшафтными украшениями

Перед тем, как завершить создание плана фундамента, нужно указать необходимые земельные работы для устранения неровностей участка. Только после этого можно переходить к составлению генерального плана и нанесению чертежа основания на бумагу.

Точная планировка и грамотно составленные чертежи позволяют проводить строительные работы с хорошей экономией сил, денежных средств и времени. После утверждения плана строения можно сразу же подготовить септик, чтобы более точно расположить постройку.

Другое

несущей способности грунтаполов по грунтуфундамент

Буду рад вашим комментариям по теме статьи, каким-то дополнениям.Помните, автор — обычный человек, у меня не всегда есть время ответить, если задаёте вопрос по своей стройке.

Андрей Николаевич Фундамент, в том числе и ленточный, РАСЧИТЫВАЕТСЯ! Существует жесткая методика расчета. Начинается она с геологии, геодезии и архитектуры проектируемого здания. Заканчивается рабочим чертежом, который попадает на строительную площадку. Остальное, типа “мне кажется”, есть банальная ОТСЕБЯТИНА. Забавное у нас население. Увидел кирпич – почти строитель. Подержал кирпич в руке – профессионал. Поковырял его пальцем и узнал размеры – почётный строитель России. У нас таких доморощенных асов пол России. В совокупности с “Жамшутами” получаются забавные строения. Автор, не морочьте головы людям. Они и так в прострации от нашей действительности.

Дмитрий Конкретика есть? Или “посраться” только? Где я написал, что фундамент не рассчитывается? А? Где?”Начинается она с геологии, геодезии”Если бы вы прочитали основную статью про фундамент, то не писали бы этого.В основной статье про фундамент я также написал, что расчет необходимо доверить специалисту. Так что ваш комментарий – озлобленные слюни и никакой конкретики. А в моей статье как раз много дельных советов, которые позволят избежать ошибок в работе с прорабами или вообще без них. Есть что по конкретике сказать – пишите. Нет – идите мимо.

николай Дмитрий, спасибо за полезные советы. А если у кого есть какие либо вопросы, то интернет вам в помощь.

Александр Когда начали армировать фундаменты залегающие ниже промерзания грунта на плотные грунты?

Игорь Можно ли делать пролеты фундамента, под не несущими стенами уже? Пример, несущая 80х50, под межкомнатные 80х30

Дмитрий Игорь, можно, конечно. Но что значит ненесущий фундамент? Дом в один этаж? Перегородки можно на полах по грунту ставить и/или на перекрытиях.

владимир Дмитрий,снимаю шляпу за мысль о ” цельном прямоугольном хомуте из одной арматурины”,так намного проще каркас вязать,можно на месте,если лето и грунт позволяет оправку сделать,вбив в него 4 штыря.

Наталия Дмитрий, у меня вопрос такого плана, при устройстве ленточного сборного фундамента на разной глубине как обеспечить переход от одной отметки на другую?

Андрей Собираюсь строить дом, г. Ижевск. Согласно данных глубина промерзания в регионе 180см. Фундамент должен быть ниже глубины промерзания 20-30см. Но это получается очень дорогостоящее решение, конечно на фундаменте не нужно экономить, но есть решение сделать ленточный фундамент на 100-120см + использовать бурение (пломбы) в траншее фундамента через 1,5-2м по углам чуть чаще, общая глубина на сваях 200мм получиться 200-220см . Вопрос какие есть нюансы которые вы бы посоветовали учесть при строительстве ленточно-бурового свайного фундамента? Можите дать советы.

андрей А кто решил, что армирование углов перекрещиванием неправильно? Где обоснование? Чтобы песок под бетоном не продавился и не повел за собой фундамент его проливают и трамбуют, а вообще эта просыпка больше для экономии бетона, чем для прочности

андрей Если браться рассчитывать ленточный фундамент как балку, то нижний ряд арматуры вообще не нужен (толщины бетона хватит), на мой взгляд его нужно делать только от воздействия внешнего влияния грунта,т.к. при насыщении грунта водой фундамент стягивается, а при засухе трещины рвут его (по собственному опыту знаю)

Ованес “т.е. при ширине ленты 50 см получится лишь 20 см нахлёста, что, по-моему, маловато.” Это ошибка. 50 диаметров нужно откладывать за шириной примыкания, то есть, в Вашем примере, нужно к 50 см прибавить 70 см и получить 1,2 м нахлеста.

Ильдар Здравствуйте. Какая допустимая длина ленточного фундамента? Планирую монтировать фундамент длина-23м, ширина-5м. И ещё, целесообразно ли применять при подготовке бетона пластификаторы для повышения пластичности и прочности? И какие?

Коммуникации и столбчатый фундамент

Прокладка коммуникаций через столбчатый или свайный фундамент наиболее проста. Траншея для прокладки труб канализации и водопровода может быть прорыта как до так и после установки всех столбов. Главное не рыть траншею слишком близко к столбу фундамента, чтобы не ослаблять грунт вокруг него и не снижать его несущую способность. Наилучшее расстояние – 1,5-2 м от столба, но если расстояния между ближайшим столбами не позволяют соблюсти такой отступ, траншею нужно рыть просто на равном удалении от столбов.

Главный недостаток столбчатого фундамента в плане прокладки коммуникаций – это неотапливаемое подпольное пространство. Дом, стоящий на сваях, имеет хорошо утепленный пол, но пространство между полом первого этажа и грунтом не утеплено. Забирка столбчатого фундамента спасает от сквозного продувания ветром, но не от промерзания. Поэтому единственный способ подвести водопровод к дому на столбчатом фундаменте – это обогревать греющим кабелем участок трубы на входе в дом.

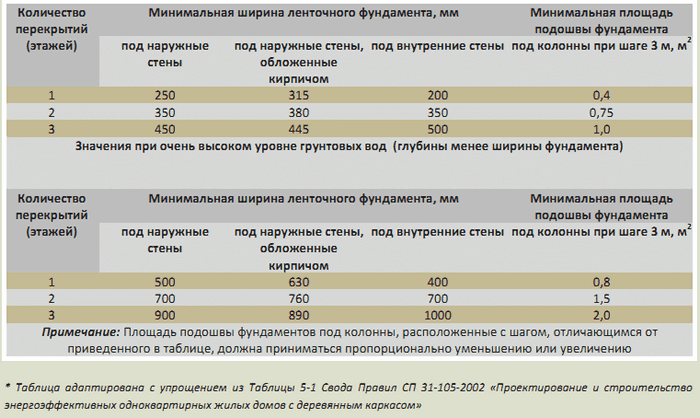

Расчет глубины и ширины ленточного фундамента

Проект учитывает планировку, размеры и ширину наружных, внутренних несущих стен, под которыми устраивается монолитный или блочный фундамент

Проектирование работает с основными параметрами, поэтому прежде, чем создавать план дома, необходимо знать характеристики грунта, габариты будущего строения. Для крупного объекта жилого назначения, фундамент должен заглубляться ниже точки промерзания грунта до 0,6 м, при этом общая глубина залегания может достигать 2-3 м, особенно на мягких и подвижных грунтах. Легкое второстепенное сооружение или деревянная конструкция может быть углублена до полуметра. Однородные и прочные грунты допускают заглубление фундамента на 0,45м.

Проект учитывает планировку, размеры и ширину наружных, внутренних несущих стен, под которыми устраивается монолитный или блочный фундамент. Минимальная ширина несущей основы должна быть не меньшей, чем ширина стен. Допустимо свисание стенового элемента над фундаментом, но не более 13 см и при обустройстве только одного типа несущей основы – это железобетонный фундамент. Он обладает большей прочностью в сравнении с материалами строения стен, поэтому имеет способность выдерживать массивные нагрузки. Зауженный фундамент позволит сэкономить на расходах материалов и арматуры.

В зависимости от того, насколько широким будет фундамент, его подошва, производится расчет общей ширины несущей конструкции. Для этого в проекте отражаются все нагрузки (сумма), давящие на фундамент. Поэтому предварительный план дома будет как раз кстати, как и заключение геологоразведчиков, где указаны основные моменты: свойства грунта, уровень промерзания и высота водоносных грунтовых слоев.

Не стоит забывать, что под несущую основу обязательно устраивается песчаная или гравийная мелкофракционная подушка шириной до 10-20 см, поэтому траншея выкапывается с учетом данной глубины. Можно брать песко-гравийную смесь в соотношении 40:6.

Ширина несущей основы просчитывается из суммарной нагрузки стеновых панелей, перекрытий, крыши и чистого веса материалов. К этой массе добавляется еще вес меблировки и всего того, что будет в помещениях, поэтому план дома должен предусматривать и такие нюансы.

Если план дома предполагает конструкцию в виде прямоугольника или квадрата, то вычислить необходимый объем и размер достаточно просто, другое дело – заливка сложных оснований. Тут придется разделить каждый узел на основные элементы и по ним рассчитать объемы, размеры, затем сложив полученные значения. После расчетов легко продумать количество необходимых для строительства фундамента материалов, бетонной смеси, арматуры, опалубки и прочего.

Последовательность работ

Инструменты для строительства

Главным условием успешного строительства является грамотное и хорошо продуманное планирование. Для начала нужно получить данные о характеристиках грунта на участке. Взять их можно в местных органах власти или спросить у соседей. Однако следует учитывать, что данные показатели могут существенно отличаться даже в пределах одного гектара. Поэтому есть смысл потратиться и заказать профессиональное исследование. Помимо явной картины о составе почвы можно получить информацию об уровнях залеганий грунтовых вод. Это поможет сэкономить при бурении скважины.

На основе полученных данных делаются выводы о несущей способности почвы. Затем остается посчитать массу дома, его содержимого, основания и затем рассчитать ширину фундамента. Результатом планирования является подробный чертеж, где указываются все размеры опорной системы и глубина ее заложения. Затем следует провести расчет потребности в материалах и подготовить инструменты.

Для работы потребуется:

• бетономешалка;
• болгарка, сварка;
• ножовка, лопата, топор, молоток
• трамбовка;
• рулетка, уровень, правило;
• шпатель, малярная кисть;
• компоненты для бетона (щебень, песок, цемент, пластификаторы);
• арматура 10-12 мм;
• доски или щиты для опалубки;
• утеплитель, гидроизоляция, целлофан;
• шнур.

Пошаговая инструкция:

1. Провести разметку. Определить точное место строения на участке, сориентировать проекцию по сторонам света. Дом должен стоять именно там, где предусмотрено проектом, иначе возникнут проблемы с его вводом в эксплуатацию. С помощью шнура и кольев наметить контур будущего здания.
2. Провести земляные работы. Сначала снимается плодородный слой, затем выкапывается канава. Если делается заглубленный свайный фундамент с лентой, целесообразно арендовать легкий колесный экскаватор.
3. Заглубить траншею до нужного уровня и придать точную форму углам. Это делается вручную с помощью лопаты, рулетки и уровня.
4. Сделать отсыпку. Подушка смачивается, выравнивается и трамбуется. На дно ямы рекомендуется предварительно уложить геотекстиль, который предотвратит вымывание песчаной отсыпки.
5. Собрать опалубку. Допускается комбинировать несколькими материалами (плиты, листы, панели, доски) при условии поддержания одинаковой ширины проема на всем протяжении ленты. Все щели нужно герметично заделать, а лучше обложить опалубку изнутри полиэтиленом. Если планируется сделать несъемный вариант, проводится укладка плит пенополистирола с соединениями типа шип-паз. Затем все щели проклеиваются скотчем.
6. Провести армирование. Вязку лучше проводить с помощью мягкой проволоки, что позволяет избежать появления ржавчины, возникающей после сварки. На углах стыковка не проводится. В таких местах арматура загибается, а уже к ее концам прикручиваются ровные фрагменты. Сразу нужно поставить между стенками опалубки пластиковые трубы определенного сечения для продухов и прокладки коммуникаций. Они вставляются впритык, выполняя функцию распорки.
7. Замесить и залить бетон. Чтобы избежать образования пустот, из раствора выгоняются пузырьки воздуха электрическим вибратором или стальным прутом. Выровнять правилом верхнюю часть цоколя.
8. Через сутки после заливки окончания заливки накрыть фундамент целлофаном, а еще через три дня начать его ежедневно смачивать.

Снимать опалубку допускается через 7-10 суток, а продолжать строительство — через 4 недели, когда бетон наберет прочность.
