Установка узлов прохода вытяжных вентиляционных шахт через крышу

Способы вентиляции подкровельного пространства

Варианты вентиляции подкровельного пространствва.

Вентиляция пространства, находящегося под кровлей (чердачного перекрытия) может осуществляться двумя способами: непрерывным и точечным. Отличаются они распределением выходящего потока теплого воздуха, уносящего с собой водяные пары и создающего под крышей нормальный микроклимат.

Способ непрерывной вентиляции применим только на этапе укладки металлочерепицы на крышу. Суть ее в том, чтобы площадь вентиляционных зазоров у карниза (величина поступающих воздушных потоков) была равна площади вентиляционных зазоров у конька крыши (величина исходящих воздушных потоков). Кроме того, их общая площадь должна составлять не менее 1% от площади кровли. Как правило, вентиляционные зазоры, их размещение и площадь определяются на этапе проектирования строения, в крайнем случае, перед монтажом кровли из металлочерепицы. Верхние зазоры выполняются конструктивно, затем закрываются специальными защитными накладками.

Второй способ сводится к направлению исходящих воздушных потоков в трубу, монтаж которой производится на крыше в непосредственной близости от конька. Устанавливается вентиляционный выход на уже собранной крыше.

Как выбрать точечный выход вентиляции

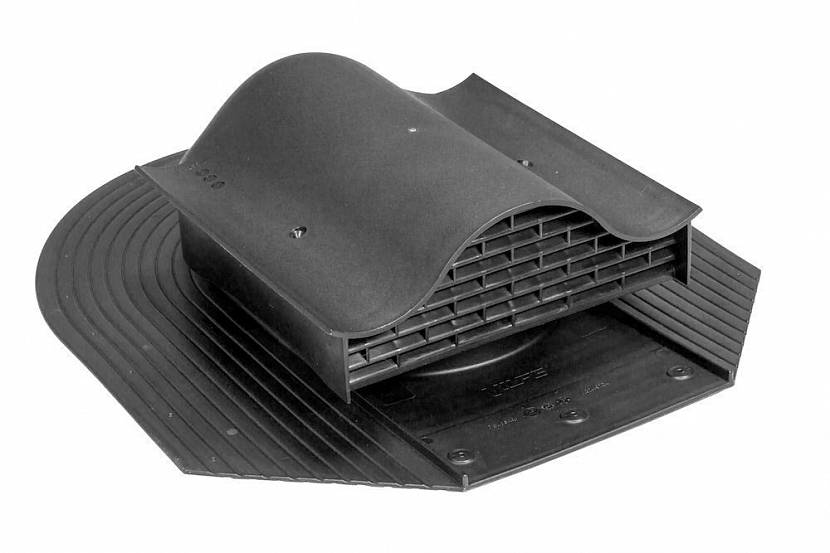

Виды вентиляционных выходов.

Для небольшого строения со скатной или вальмовой крышей при общей площади поверхности, покрытой металлочерепицей, до 60 кв.м достаточно одного точечного выходного вентиляционного элемента. Если площадь покрытия больше указанного, точечных выходов для вентиляции придется сделать несколько. Если же крыша имеет сложную конструкцию и имеет несколько коньков, точечные выходы устанавливаются возле каждого конька. Где их располагать, решает хозяин. Главное условие: каждый вентиляционный выход должен быть расположен не далее, чем в 60 см от конька. Но если на одном листе металлочерепицы уже установлен вентиляционный выход, не желательно на нем же устраивать второй, так как монтаж сопряжен с повреждением покрытия в месте врезки и крепления конструкции.

Промышленностью выпускаются готовые комплекты вентиляционных выходов для кровли из металлочерепицы. Принцип устройства самого вентиляционного выхода и технология его установки практически не зависят от фирмы-изготовителя, но различия имеются. Не только в стоимости, но и в некоторых “фишках”, как правило, далеко не лишних для того, кто решается сам сделать вентиляционный выход на крыше дома

При выборе комплекта следует обратить внимание на следующие характеристики:

1. Профиль накладки выходного элемента должен соответствовать профилю примененной металлочерепицы.
2. Цветовое решение.
3. Пределы климатических условий, которые выдержит данное устройство.
4. Комплектность. Кроме выходного элемента обязательно наличие инструкции по монтажу, шаблона, специальных накладок, крепежа и проходного элемента, без которого качественно выполнить проход через кровлю практически невозможно. В некоторых случаях проходной элемент приобретается отдельно.
5. Диаметр трубы. Чем больше площадь крыши, тем (в разумных пределах) большего диаметра должна быть труба. Можно сэкономить, выбрав для вентиляции небольших чердачных помещений (при сложной конструкции крыши) трубы с минимальным диаметром.
6. Дополнительные функции, обеспечивающие более активное вентилирование (встроенный механический или электрический вентилятор) или помогающие произвести монтаж выходного элемента с большим комфортом (встроенный спиртовой уровень).

https://youtube.com/watch?v=1J7bHCdNWkg

Подготовка к монтажу выходного элемента

Любая работа не может быть выполнена без соответствующей оснастки. Для того чтобы произвести монтаж вентиляционного выхода, понадобятся следующие инструменты:

• ножовка по металлу;
• ножницы по металлу;
• дрель;
• карандаш (маркер);
• строительный уровень;
• шуруповерт.

Для установки проходного элемента и последующей герметизации крыши следует запастись герметиком, лучше силиконовым. Приобретенный набор элементов для вентвыхода еще раз проверяется на комплектность.

Предпочтительнее приобретать вентиляционный выход в полном комплекте. Инструкция по монтажу и сборке вентиляционного выхода должна быть изучена перед началом установки, чтобы процесс прошел гладко. При выполнении работ необходимо пользоваться “родной” инструкцией, особенно если мастер выполняет монтаж выхода впервые.

Осадки и вентиляционная труба: способы защиты

Чтобы защитить вентканалы от сезонных осадков, можно использовать грибок для вентиляции. Его монтируют на верхушку вентиляционной трубы. Под конусовидной шляпкой размещаются вертикальные стойки.

Защитное устройство чаще всего делают из нержавейки или полипропилена. Главным требованием является стойкость материалла к коррозии. Так как он устанавливается в самой высокой точке на здании, то дополнительный уход за ним не предусматривается.

Правильное расположение вентканалов

Высота трубы зависит от градуса наклона ската

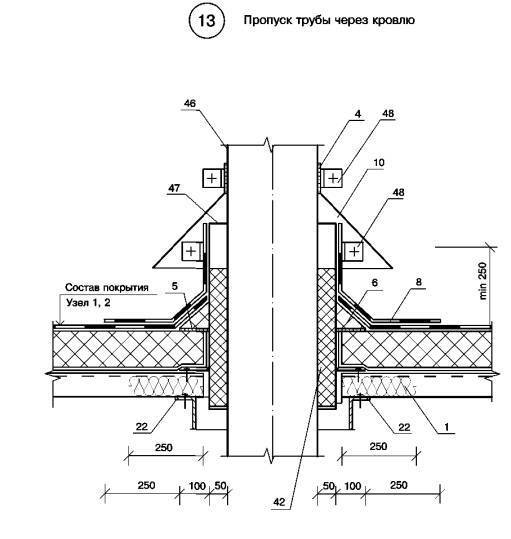

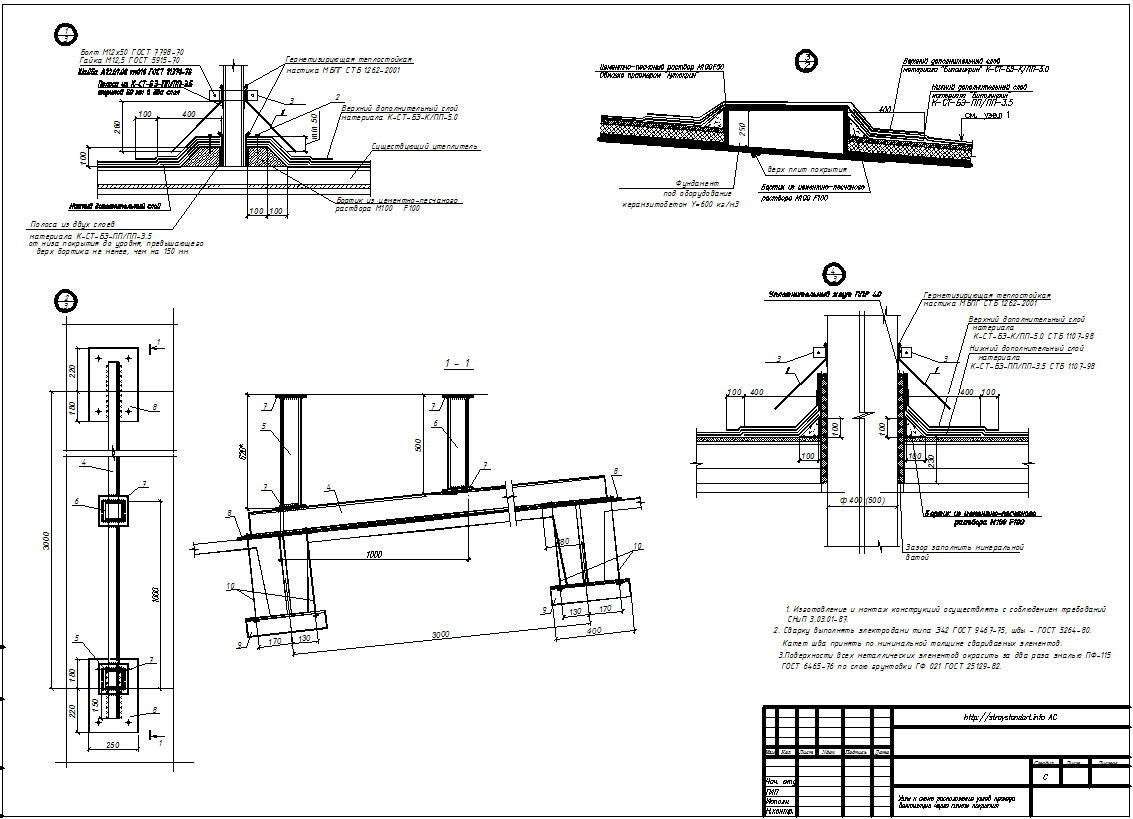

Конструкция проходного узла при выводе вентиляции на крышу
Труба может быть полимерной — она долговечна

Грибок монтируется с помощью метизных креплений

Вентиляционный грибок на крышу следует установить не только для защиты от осадков – он препятствует задуванию ветра в воздуховод. Также грибок может служить и украшением здания – производители выпускают его в разной цветовой гамме.

Грибок проще монтировать на вентканалы с круглым сечением.

Чтобы подогнать защитную конструкцию под вентиляционную трубу с определенным диаметром, производители делают обод защитного зонта незамкнутым. Грибок на крышу для вентиляции крепится саморезами или винтами к вентиляционной трубе. Защищая вентиляцию от птиц, можно дополнительно на нее установить сетку.

Предохраняя вентиляционную систему от неблагоприятных факторов, не стоит забывать и о профилактическом уходе.

Его стоит осуществлять в равные промежутки времени. Трубы в процессе эксплуатации загрязняются и забиваются. Профилактика – несложная задача, поэтому все можно сделать своими руками, сэкономив при этом деньги на вызов специалистов.

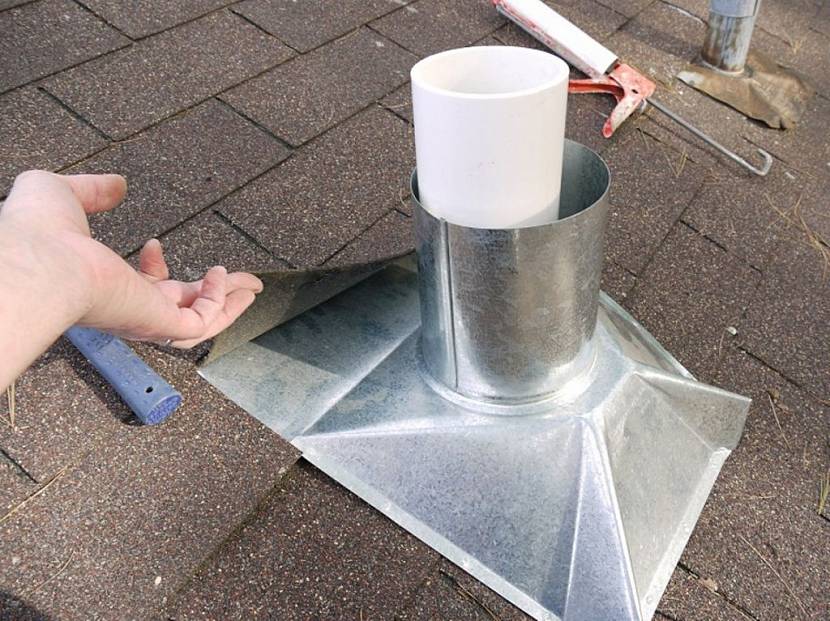

Монтаж вентиляционного выхода

Установка вентвыхода производится в соответствии с заранее разработанной схемой местонахождения выходов. Особенности установки зависят от типа кровли и конструкции трубы. В комплектации фасонных изделий обязательно есть инструкция по установке.Узел прохода должен быть тщательно загерметизирован со всех сторон. Изделия заводского изготовления укомплектованы обычно всем необходимым для обеспечения полноценной защиты от воды

В целом, установка производится по одинаковому алгоритму:

1. На месте выхода трубы осуществляется разметка, соответствующая диаметру отверстия. Если в комплекте проходного элемента есть шаблон, разметка наносится по шаблону.
2. В кровельном пироге вырезается отверстие зубилом или ножницами по металлу: в кровельном материале, в слое гидроизоляции и утеплителя.
3. Жидким герметиком крепится уплотнительная прокладка.
4. На прокладку ставится проходной элемент и крепится саморезами к кровле. Основание проходной детали должно быть прикреплено к кровле максимально плотно.
5. В проходной элемент крепится труба воздуховода и фиксируется шурупами. При работе желательно использовать отвес или строительный уровень, чтобы зафиксировать трубу вертикально.
6. Со стороны чердака герметизируется выход воздуховода на крышу.

Вывод вентиляционной трубы является самым технически уязвимым узлом во всей системе вентиляции в доме

Здесь особенно важно не только решить эстетическую проблему, но и обеспечить надежную гидроизоляцию прохода с сохранением свойств на весь срок эксплуатации кровли

Для повышения тяги в вентиляционной системе на оголовок венттрубы обязательно надевается дефлектор. Дефлектор – это насадка, в которой под действием ветра происходит разрежение воздушных масс. Таким образом снижается аэродинамическое сопротивление потоку.

При выборе дефлектора нужно учитывать климатические особенности региона. Ряд производителей добиваются тех же целей, оснащая зонт электровентилятором

Так дефлектор выступает усилителем тяги. Кроме этого, вытяжное устройство:

• защищает систему вентиляции от осадков;
• не дает ветру задувать внутрь венттрубы;
• препятствует явлению обратной тяги.

Принцип работы дефлектора любого типа основан на разрежении воздушной массы в устье вентиляционного канала, в результате чего отработанный воздух стремительно движется в его направлении без механического побуждения.

Проходные элементы вентиляции кровли

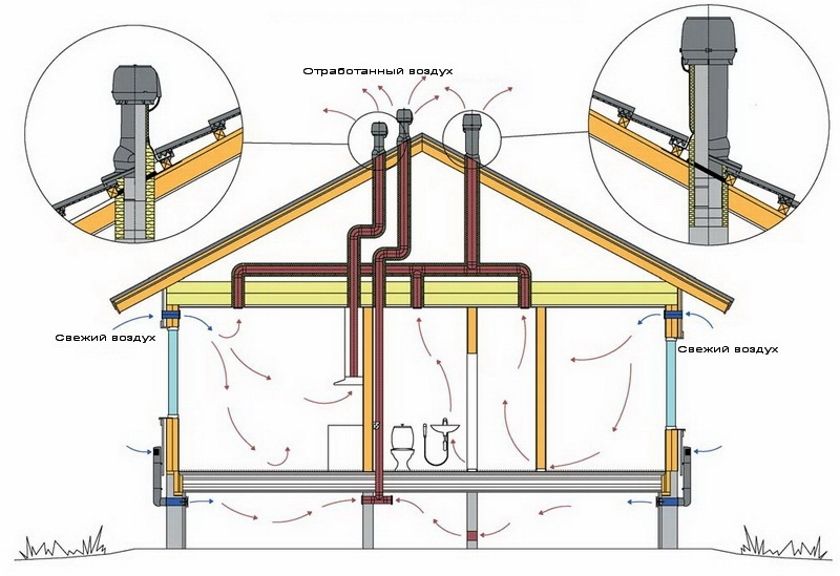

Вентиляционная система частного дома представляет собой сложную и разветвленную сеть воздуховодов. Они могут объединяться в единые приточные или вытяжные линии, или иметь самостоятельный выход в наружную атмосферу.

Все каналы рано или поздно выводятся на внешнюю поверхность крыши, чтобы забрать свежий приточный воздух, или выбросить отработанный поток

Проход воздуховода через кровлю образует в ней сквозное отверстие, которое нуждается в полной герметизации, утеплении и других важных процедурах. Возможность проникновения в отверстие дождевой или талой воды, образование холодного участка кровли приводят к намоканию деревянных и металлических деталей и преждевременному выводу их из строя. Особую опасность представляет собой конденсат, оседающий на холодных поверхностях. Он образуется из-за разницы температур внутреннего влажного воздуха и поверхности воздуховода, открытого участка кровли и прочих смежных элементов.

Для решения подобных проблем производятся специальные узлы прохода (УП), которые предназначены для обеспечения вывода воздушных каналов без нарушения режима работы кровельной системы. Конструкция узлов в упрощенном виде представляет собой участок воздуховода с уплотнительным кожухом, образующим вокруг отверстия площадку, герметично присоединенную к кровельному покрытию.

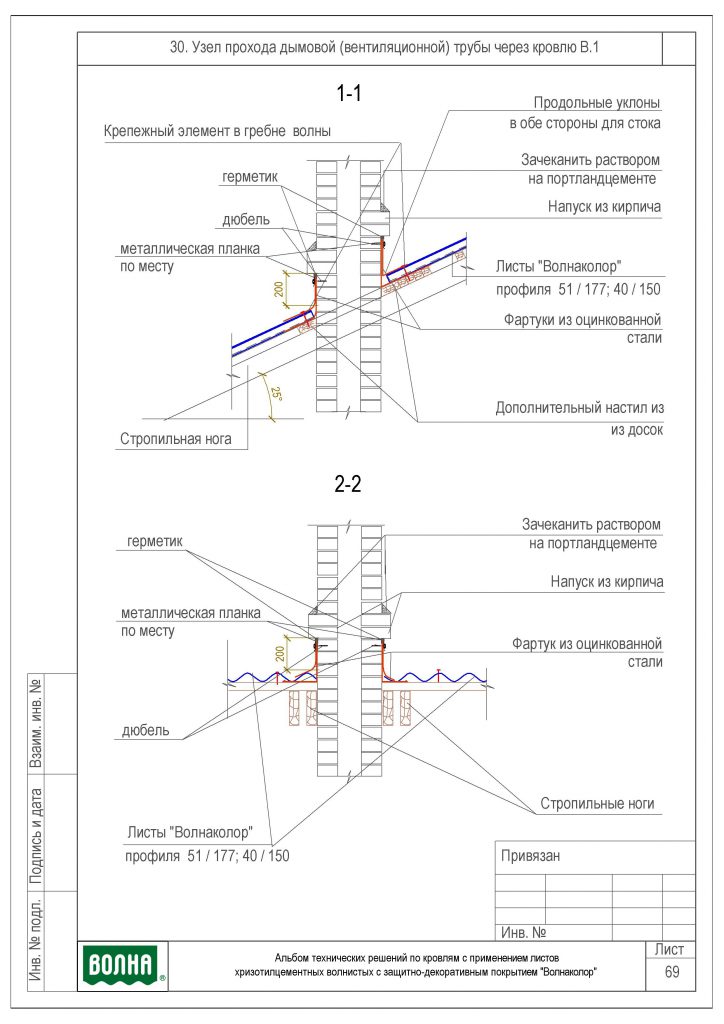

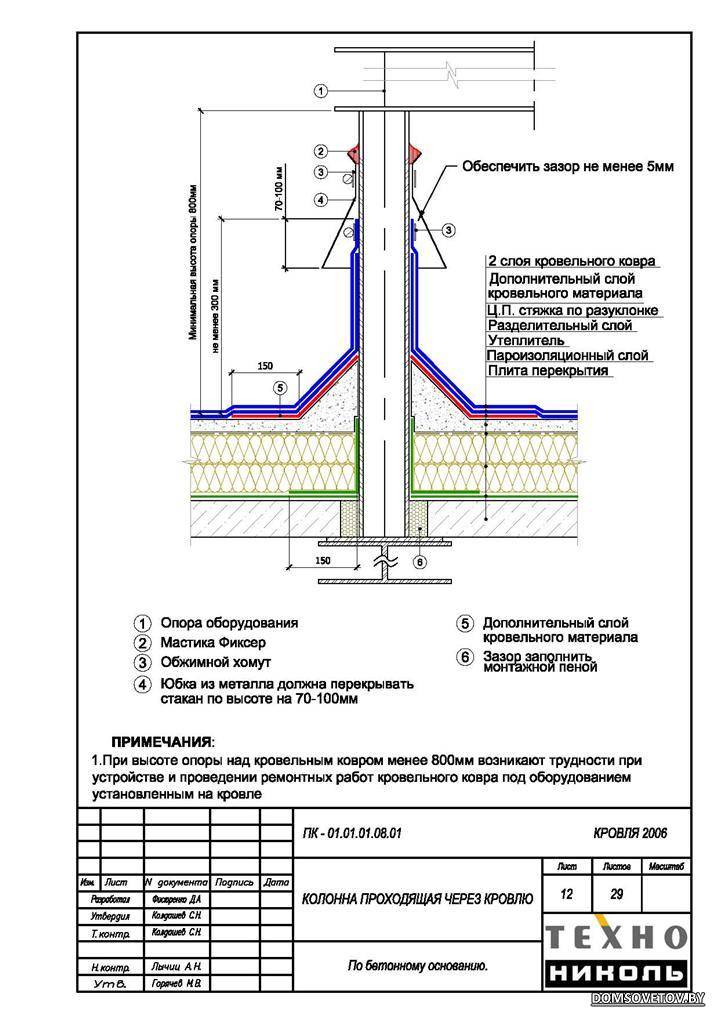

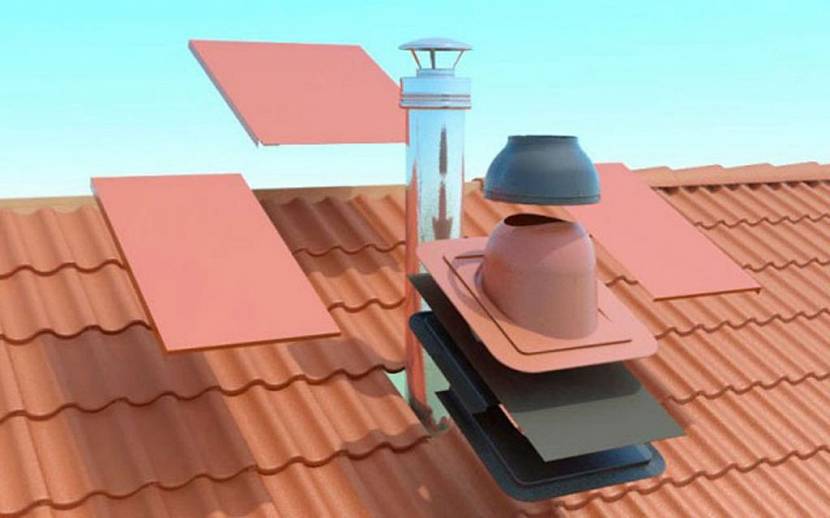

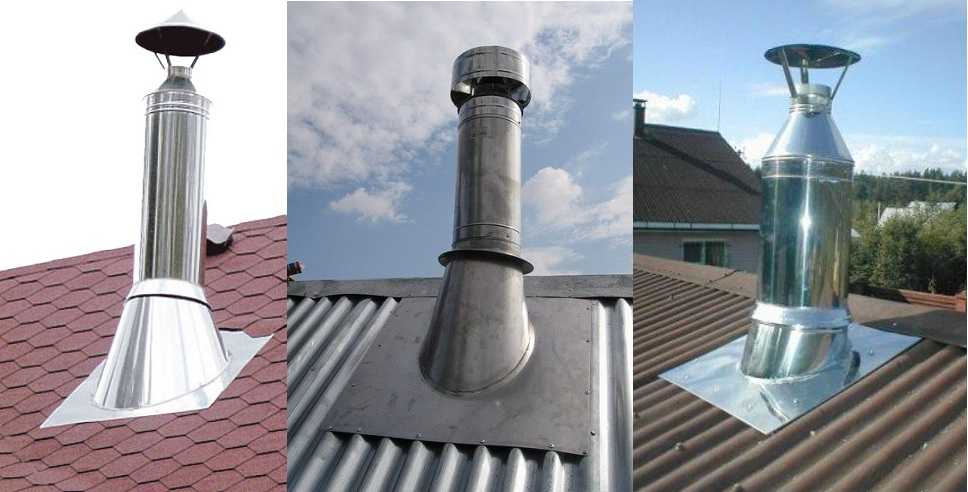

Узел прохода вентиляции через кровлю

На поверхности кровли может находиться несколько подобных УП, присоединенных к разным линиям – вытяжным, приточным, отдельным вентиляционным каналам из кухни, канализации, подвального (цокольного) помещения и прочих систем.

Устройство шахт в многоэтажных зданиях

Вот как выглядит вентиляционная шахта сверху: 1 – общая шахта, 2 – спутники

Вентиляционные шахты панельных домов представляют собой бетонные блоки специальной конструкции, которые укладываются один на другой, образуя идеально вертикальный вентиляционный канал. Его поперечное сечение обычно составляет 0,3 x 0,6 м. Она начинается на первом этаже и заканчивается на крыше специальным зонтиком для вентиляционных шахт и проходит через все уровни здания.

В современных домах воздуховоды для подачи воздуха изготавливаются из пластика или металла. Они обеспечивают лучшую аэродинамику, легко моются и имеют длительный срок службы.

Зонт для вентиляционного канала изготовлен из нержавеющей стали и защищает канал от дождя, снега и листьев.

При проектировании плоской системы вентиляции необходимо учитывать следующие факторы:

• Качество воздуха, удаляемого из жилища;
• Предотвращение проникновения холодного воздуха в квартиры зимой;
• Возможность распространения дыма и угарного газа через вентиляционные шахты в зданиях с перекрытиями во время пожаров;
• Возможность использования вентиляционных шахт в многоэтажных домах для кондиционирования воздуха.

В крупнопанельных блоках и пятиэтажных “хрущевских” домах воздухообмен происходит через шахты и вентиляционные каналы по физическим законам, без механического принуждения.

Шахты используются для вытяжного воздуха, одного из двух важных компонентов системы вентиляции. Подача воздуха осуществляется через вспомогательные отверстия или специальные устройства.

Вентиляционные выходы расположены в кухнях и санитарных комнатах. Горизонтальные воздуховоды соединены между собой и ведут к вертикальным вентиляционным шахтам. В домах до пяти этажей все воздуховоды подключаются к общему коллектору на чердаке.

Вал является общим имуществом, и вам следует обратиться в управляющую компанию, если вы подозреваете, что он поврежден.

Конструкция вентиляционных шахт в многоэтажных домах отличается – там есть дымоходы, называемые “сателлитами”, которые соединяются с главным каналом через один этаж. Только вентиляция верхних этажей выходит непосредственно на улицу, над крышей дома. Это предотвращает обратную тягу и проникновение отработанного воздуха с нижних этажей в квартиры на верхних этажах.

В более современных зданиях воздух из стояков поступает на чердак, который служит промежуточным резервуаром. Температура и влажность здесь всегда выше, чем на улице, поэтому воздух, согласно законам физики, “ищет” выход. Он попадает в общую вентиляционную шахту дома.

Металлические валы

Металлические трубы для вентиляционных шахт с различными сечениями

В больших общественных зданиях в качестве вентиляционных шахт используются металлические или пластиковые трубы. Этот метод, более простой и менее трудоемкий, часто используется при строительстве вентиляционных шахт в частных домах. Металлические валы имеют один существенный недостаток: движущийся поток воздуха вызывает ощутимый шум. Полимерные трубы намного тише.

Этапы монтажа вентиляционного выхода

Когда спроектировано место выхода вентиляции, переходят к главной части работы – монтажу. Установка вентиляционной трубы над крышей проходит в несколько этапов:

• перед началом всех работ место установки очищают от влаги и загрязнений;
• делают разметку, которая соответствует диаметру выходной трубы;
• при помощи специального инструмента вырезают отверстие в каждом слое кровли (сначала в кровельном покрытии, потом в следующих слоях гидроизоляции и утеплителе);
• используя жидкий герметик, крепят уплотнительную прокладку;
• сверху на прокладку крепят проходной элемент и крепят к кровле, используя саморезы;
• строго вертикально устанавливают и фиксируют при помощи крепежа трубу воздуховода.

Гидроизоляция вентиляционного вывода – один из важнейших этапов работИсточник plotnikov-pub.ru

Завершив основные этапы монтажа вентиляционного выхода, проводят дополнительные работы и устанавливают вспомогательные устройства.

Важные моменты монтажа

Когда монтируют верхнюю часть вентиляционной системы, то учитывают материал, из которого произведена кровля. Отталкиваясь от этого фактора, монтаж может немного отличаться между разными кровельными материала. Например, если монтируют проход вентиляции через кровлю из металлочерепицы, применяют гибкий лист для гидроизоляции этого участка. Это связано с тем, что заполнить все неровности и исключить возможность попадание влаги может только гибкий материал.

Также учитывается, что верхние элементы вентиляции выходят на улицу. Поэтому они подвергаются воздействию факторов окружающей среды (например, перепады температуры), из-за которых могут выйти из строя отдельные части или вся система вентиляции в доме. Для предотвращения влияния природных факторов и увеличение срока эксплуатации изделий, производят теплоизоляцию.

На рынке представлены товары, которые изготовляются с теплоизоляцией, но их стоимость выше обычных изделий. При установке простых вариантов, утепляют специальными материалами.

Порядок и схема монтажа вентвыводаИсточник stroyfora.ru

Пенопропиленовая скорлупа – один из распространённых изоляционных материалов для утепления верхних частей вентиляции с рядом преимуществ. Утеплитель надевают на трубы и закрепляют проволокой в местах швов. Иногда швы сразу оснащаются специальными защёлками для удобства монтажа и образования защитной конструкции.

Чтобы утеплить вентиляционные трубы на крышу, используют и другие утеплители. Главное условие – соблюдение технических норм и требований безопасности.

Когда заканчивают работу с уплотнителем, применяют уплотнители. В конце производят хорошую фиксацию материала, чтоб его не повредил дождь или ветер.

Некоторые вентиляционные выводы продаются практически в готовом виде – их требуется только подключить и загерметизировать под кровельное покрытиеИсточник optimum-ng.ru

Дополнительное оборудование, повышающее производительность вентиляционной системы

Чтобы повысить эффективность вентиляционной системы, устанавливают дополнительное оборудование.

Устройства:

• Дефлекторы. Насадки устанавливают для понижения давления и увеличения тяги, которая происходит в результате удара ветра в боковые стенки. Их монтируют на крайних верхних точках вентиляционной системы.
• Аэраторы. Улучшают циркуляцию воздуха между внешним кровельным покрытием и слоем теплоизоляции. Их часто применяют, когда не достаточно естественной тяги, увеличивается влажность и плохо обменивается воздух.
• Козырьки. Один из частей специального колпака, защищающий вентиляционный выход от попадания инородных предметов.
• Капельники. Вторая часть колпака. Отводит дождевую и талую воду от козырьков, не давая влаге попадать внутрь трубы.

Вентиляционная шахта

Преимущества:

️ Можно надёжно и эстетично выполнить примыкание к кровле

Вентиляционные шахты чаще всего имеют прямоугольное сечение, что позволяет сделать примыкание надёжно и красиво.

️ Позволяет экономить место в доме

Все воздуховоды на уровне чердачного помещения собираются в единую вентиляционной шахту, которая выводится на крышу.

️ Эстетичный внешний вид

По материалу изготовления вентшахты могут быть:

Кирпичные;

Каменно-бетонные;

Каркасные.

Самые надёжные – это кирпичные и каменные вентиляционные шахты. Это тяжёлые мощные конструкции, которые обладают высокой прочностью. Стоимость такой шахты внушительная, но надёжность и долговечность дымоходу обеспечены на долгие годы.

Согласны ли вы с тем, что комбинированная шахта предпочтительнее, чем несколько отдельных проходов через кровлю? Как выведены трубы на вашем доме? Если есть какие-то вопросы по теме, задавайте. Будем рады помочь.

Ваша Кровельная мастерская

_____

Вам может быть это интересно:

Отдельные вентиляционные выходы

На кровле это выглядит примерно так:

Вентиляция выведена на кровлю с помощью ряда индивидуальных проходов через кровлю. Каждый воздуховод имеет отдельный выход на крышу.

Преимущества такого решения:

️ Низкая цена

Для выполнения работ используются готовые заводские элементы. Они могут быть с утеплением или без него, и стоят относительно недорого. Такой способ широко применяется в строительстве на продажу.

Недостатки:

Сложность выполнения примыкания к кровле

Примыкание к кровле – один из самых ответственных моментов в монтаже кровли. Если оно сделано некачественно, то в будущем в этом месте неизбежно возникнут протечки.

В этом случае нужно сделать несколько примыканий, которые близко расположены друг к другу, что дополнительно усложняет задачу.

Если такое решение выбрано для мансардной кровли, то проходы делаются через все слои кровельного пирога. Нужно резать не только кровельное покрытие, но и пароизоляцию, утеплитель, мембрану. Затем снова собирать все слои, выполнять герметизацию и проклейку всех изоляционных плёнок.

Насколько качественно и герметично это получится – большой вопрос.

Сложно соблюсти правильное расстояние до конька кровли

Чтобы труба работала, и в ней была нормальная тяга, надо соблюдать правило по расположению трубы относительно конька. Сделать это с помощью отдельных вентиляционных выходов довольно сложно.

Индивидуальные проходки – это готовые заводские элементы, которые имеют определеную высоту. Часто её бывает недостаточно для обеспечения тяги в трубе.

Методы расчета потерь давления в вентиляционной трубе

Помимо высоты трубы также производится расчет потерь давления, происходящих в воздуховоде. Для расчета используется сразу несколько формул:

1. Потери давления воздуха можно рассчитать при помощи формулы P = R*L + z. При этом R – это потеря давления непосредственно на трение, z — потери давления на сопротивления местные, а L — длина воздуховода.
2. Чтобы рассчитать потери давления для круглого воздуховода, нужно использовать формулу Pтр = (x*l/d) * (v*v*y)/2g. Обозначения в данной формуле расшифровываются следующим образом: x — это коэффициент сопротивления трения, g обозначает ускорение свободного падения (оно равно 9,8 м/с2), d — диаметр воздуховода, y — плотность воздуха и v — скорость течения воздуха.

Принцип работы и секреты эффективности шахты

Принцип функционирования довольно прост, но в то же время и весьма эффективен – посредством специальных окошек, отработанный воздух поступает в маленькие каналы, где, поднимаясь примерно на три метра, плавно переходит в большую шахту. Такое устройство практически в полной мере исключает переход загрязнённого воздуха из помещения в другие помещения с последующим распространением по всему зданию.

Чтобы исключить проникновение внутрь воздуховода снега и дождевых капель, сверху его закрывают особым зонтиком. Конструкции с естественным воздухообменом дополнительно оснащают дефлектором, который при порывах ветра формирует разрежение, усиливающее тягу. Кроме этого, он препятствует «опрокидыванию» воздушных масс внутри короба.

Стоит помнить, что при проведении расчётов, создаваемое ветром разрежение не учитывается. Если же вентиляция шахты проходит в принудительном порядке с удалением примесей, входящих в первую и вторую категорию, то выброс отработанного воздуха осуществляется на значительную высоту. Подобная технология именуется также факельной.

Как вывести трубу через крышу из профнастила

Любая система отопления дома, за исключением электрической, предполагает вывод на кровлю дымовых труб для выброса в атмосферу продуктов горения. Рассмотрим, как вывести дымоход через профнастил.

1. Для начала нужно убедиться в правильном расположении дымоходной трубы — точка выхода должна находиться в затемнённой северной стороне, куда мало попадает солнце.
2. Выбирают форму трубы и размер её сечения, учитывая климатические условия данной местности, рельеф и температуру выходных газов.
3. Затем определяются с высотой трубы согласно СНиП.
4. Изготавливают трубу сами, или покупают готовую и проводят монтаж.

Высота вентиляционных шахт по СНиП

При расчёте высоты вентиляционных шахт учитывают:

• возвышение трубы относительно самой верхней точки кровли и смежных построек;
• общую протяжённость дымового канала;
• размер оголовка;
• проектировочную высоту.

Требования и нормы по СНиП:

• для плоской кровли минимальная высота составляет 1 м;
• если дымоход расположен от конька на расстоянии меньше 1,5 м, его высота должна быть на 0,5 м больше верхней точки кровли;
• при условии расположения дымохода в пределах 1,5–3 м от конька, оголовок трубы должен располагаться на уровне излома крыши;

• когда дымоход установлен на расстоянии свыше 3 м от конька, его верхняя часть должна находиться на условной линии, проведённой от конька вдоль ската под углом 10o.

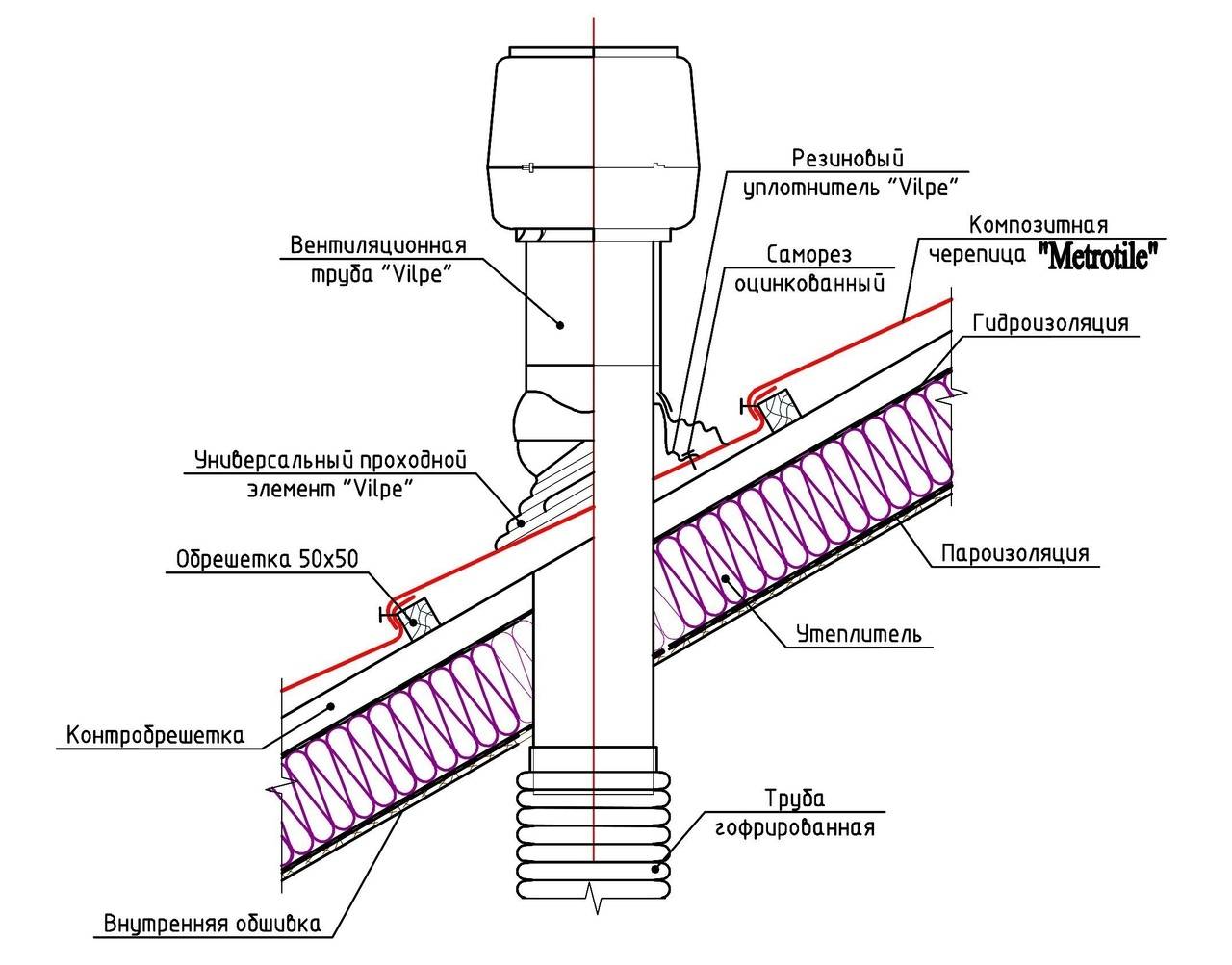

Монтаж вентканала на металлочерепичную крышу

На кровле частного дома с помощью маркера сделать разметку. В комплекте узла прохода вентиляции имеется шаблон, который можно использовать при разметке.

Необходимо сделать отверстие в кровельном покрытии, строго по маркированному контуру. Для этого можно применить любой инструмент – электроножницы по металлу, в случае с металлочерепицей – зубило, лобзик. Отверстие проделывается сквозь весь «кровельный пирог».

Кровля в месте монтажа очищается от металлических опилок, пыли. Далее еще один важный –этап обезжиривание. Выполняются отверстия для саморезов – диаметр должен совпадать с размерами крепежных элементов.

На изнаночную сторону резинки уплотнителя наносится силикон, затем ее монтируют к краям выхода воздуховода из кровли. Обычно лишнее количество герметика выходит из уплотнительной резинки при правильной фиксации.

Варианты устройства проходок для кровли

Сегодня производители изготавливают узлы прохода самых разных видов:

• оснащенные клапаном;
• без клапанов;
• оснащенные утеплителем;
• без утеплителя;
• оснащенные технологией, управляющей открытием и закрытием клапанов.

Узлы, которые имеют в своей конструкции ручное управление, принято применять там, где регулярно использовать многочисленные режимы вентиляции нет необходимости.

В состав узла с ручным управлением входят:

• портяное полотно;
• противовес;
• тросик;
• сектор управления.

Осуществлять управление клапаном помогает особый механизм, который регулирует положение клапана посредством двух основных команд – «открыто» и «закрыто». Изготовителями для создания проходок для кровли применяется черный лист из металла, толщина которого не превышает 2 миллиметра, а также лист из нержавеющей стали, имеющий толщину от 0,5 до 0,8 миллиметра.

Производство проходного узла может также осуществляться на основе оцинкованной стали наряду с утеплителем, который чаще всего представлен слоем минеральной ваты толщиной в 50 миллиметров. Такой вариант предполагает устройство в системе зонтов или дефлекторов, обработанных цинком. При установке на узел вентилятора его внутреннее устройство может быть представлено перфорированной сталью и оснащено проводящими электричество трубками из пластика. При таком способе монтажа узел прохода будет выполнять еще и звукоизоляционную функцию. Достаточно подробно описан проход трубы через крышу из профнастила, именно так можно делать в большинстве случаев.
