Как крепить стойки к нижней обвязке в каркасном доме

Качество бруса для обвязки

Специалисты рекомендуют выбирать изделия, изготовленные из древесины, заготовленной в зимний период. Они должны быть без трещин, сколов и мест, повреждённых вредителями.

Обвязочный брус с влажностью выше 18% без предварительной сушки использовать нельзя, так как он после высыхания деформируется. Просушка производится в закрытом помещении, так как на солнце дерево растрескивается. Лучшим материалом для первого венца, укладываемого на фундамент, считается лиственница, поскольку она не гниёт и не боится влаги.

Подготовленный материал нужно обработать антипиреном для повышения огнестойкости. Особенно если он из сосны, в составе которой имеются легковоспламеняющиеся смолы. Пропитка антисептиком защитит от поражения грибком и гниения.

Качество бруса для обвязки

Специалисты рекомендуют выбирать изделия, изготовленные из древесины, заготовленной в зимний период. Они должны быть без трещин, сколов и мест, повреждённых вредителями.

Обвязочный брус с влажностью выше 18% без предварительной сушки использовать нельзя, так как он после высыхания деформируется. Просушка производится в закрытом помещении, так как на солнце дерево растрескивается. Лучшим материалом для первого венца, укладываемого на фундамент, считается лиственница, поскольку она не гниёт и не боится влаги.

Подготовленный материал нужно обработать антипиреном для повышения огнестойкости. Особенно если он из сосны, в составе которой имеются легковоспламеняющиеся смолы. Пропитка антисептиком защитит от поражения грибком и гниения.

Монтаж нижней обвязки

Соединение обвязки должно лежать на листе рубероида

Технологией монтажа обвязки может овладеть любой специалист, который знаком с основными принципами строительства. При обустройстве этого элемента необходимо соблюдать определенные этапы:

• выбор и монтаж фундамента;
• закупка и подготовка стройматериалов;
• установка и соединение между собой обвязки.

Монтаж фундамента

Качество обвязки дома напрямую зависит от правильности монтажа фундамента, поэтому нужно подойти к его заливке со всей ответственностью. Перепады на протяжении фундамента не должны превышать 1 см, углы конструкции должны быть обязательно исполнены под 90˚. Отклонение в ту или иную сторону может создать проблемы при дальнейшей установке каркаса здания.

На этапе заливки фундамента в подсыхающий бетон монтируются анкерные болты

При заливке фундамента, когда он начинает схватываться, нужно утопить в нем специальные пробки из дерева или анкерные болты для крепления цоколя и основания. Рекомендуется выдержать расстояние между крепежными элементами 1,5 м.

В случае присутствия перекосов по периметру в ленточном или свайном фундаменте их обязательно нужно выровнять посредством цементного раствора.

Далее прокладывается гидроизоляционный материал. Обычно для этого используют рубероид, который приклеивают мастикой.

Выбор и подготовка материала

В качестве материаля для обвязки рекомендуются хвойные породы

Обвязка каркасного дома своими руками делается без каких-либо усилий, главное, соблюдать нормы и правила строительства.

В качестве материала предпочтение отдается хвойным породам дерева.

В отличие от лиственных пород хвойные имеют ряд существенных достоинств:

• ствол без деформации;
• хорошие прочностные качества;
• пониженная проницаемость влаги;
• длительный срок службы.

Материал для обвязки необходимо хорошо просушить

Из хвойных пород дерева для брусового строительства обычно используют лиственницу, сосну или ель.

Выбор зависит от местности и определяется наличием того или иного материала, надежностью, необходимой плотностью и ценовой политикой конкретного региона.

В качестве формы пиломатериала для обвязки может служить доска, брус или бревно. При этом если имеется необходимость применения пакета досок, то они крепятся обязательно по методу шахмат с использованием разных по длине шурупов.

После покупки сырья и до монтажа обвязки весь пиломатериал необходимо хорошенько просушить и обработать с помощью специализированных антисептиков (они препятствуют образованию плесени и грибка) и антипирена (он улучшит огнеупорные качества и обеспечит защиту от возгорания).

Особенно это актуально для сосны, так как в ней содержится большое количество смолы.

На этапе подготовки древесины нужно определиться с подбором деталей для углов и способом крепления. Различают два метода соединения бруса: в полдерева (когда по краям угловых элементов вырезается прямоугольник) и полулапу (когда срез делают не под углом в 90˚). Для выпиливания можно использовать ручную пилу или электрический рубанок. Подробнее об обвязке смотрите в этом видео:

Установка обвязки

Строго следите за ровностью углов

Этот этап начинают с определения угловых отметок. Необходимо выбрать точку, которая потом будет служить в качестве первого внешнего угла дома.

Его отмечают с помощью вбиваемого гвоздя. Далее определяют остальные точки по периметру фундамента.

Каждый угол должен быть прямым. Рекомендуется это проверить посредством строительного треугольника или специализированного лазера, чтобы потом не было перекоса при возведении стен.

Стыковочные места уплотняют специальной лентой

В первую очередь делается монтаж первоначально отмеченного угла, и начинается укладка пиломатериала. Все стыковочные места необходимо заполнить специальной уплотнительной лентой. Если используется пакет досок, их рекомендуется класть на ребро.

Это нужно для вертикальных сцеплений болтов относительно древесины. По прямым местам обвязка соединяется лобовым крепежом и снова прокладывается уплотнитель. Между собой элементы из досок следует обвязывать посредством металлических скоб и углов.

После того, как обвязка проложена, следует еще раз проверить правильность соблюдения угла 90˚ и горизонтальный уровень всей конструкции. Далее можно заняться вырезанием отверстий для лаг и установкой стен.

Нижняя обвязка каркасного дома на сваях. Калькулятор расчета нагрузки на свайный фундамент

В программе расчета сразу учтены и эксплуатационные воздействия, то есть статические и динамические нагрузки от массы мебели и других предметов обихода и от перемещения проживающих в доме людей.

Полученное в результате количество свай будет способно выдержать консолидированную нагрузку. Но ведь сами по себе опоры — это еще не фундамент.

Чтобы вертикальная нагрузка равномерно распределилась по всем точкам, необходимо объединить сваи обвязкой. Кроме того, выше было рассчитано только вертикальное приложение сил. Но совершенно нельзя игнорировать и силы, направленные по горизонтали или под углом к поверхности земли. И чтобы эти нагрузки не оказали разрушающего воздействия на опоры, необходима все та же обвязка свай.

После того как сваи будут вкручены в грунт и точно обрезаны по горизонтали, сверху них надеваются и закрепляются сваркой стальные оголовки, которые станут «платформой» для дальнейшей установки верхней обвязки.

Оголовки свай – обычно идут в комплекте. Надеваются и навариваются уже после точной подрезки свайного поля по общей горизонтальной плоскости.

Обвязка может состоять только из балок, монтируемых сверху оголовков, и ее в таком случае называют верхней. Однако, довольно часто сваи приходится укреплять деталями, соединяющими сваи между собой ниже оголовка. Такую фиксацию стоек осуществляют, закрепляя на них профильные трубы или мощные уголки — горизонтально или же под определенным углом.

Нижняя обвязка свай, упрочняющая общую конструкцию фундамента.

Нижняя обвязка применяется в следующих случаях:

• Если фундамент устанавливается на местности, имеющей сложный пересеченный рельеф, и опоры будут значительно различаться высотой выступающей над уровнем грунта части.
• Если свайный фундамент по проекту должен иметь достаточно большую высоту. То есть по каким-либо соображениям строение планируется поднять над поверхностью грунта на 1000 и более миллиметров .
• В случае, когда выполняется постройка выраженно массивного строения .
• Если дом возводится на ненадежном слабом грунте, в котором не исключаются горизонтальные подвижки .

В любом случае , схема нижней обвязки должна быть предусмотрена проектом. Она составляется после проведенных расчетов и изучения характеристик грунта на участке специалистами.

Верхняя обвязка винтовых свай или столбчатых фундаментов, выполненных из других материалов, называется ростверком. Это своеобразная рама, связывающая между собой все сваи фундамента и равномерно распределяющая вертикальную нагрузку на них от возведенного строения.

Многие собственники участков, приступая к строительству дома , задают специалистам, работающим над проектом, вопрос о том, есть ли вообще необходимость монтировать ростверк на свайный фундамент. Ведь, если планируется возвести каркасный или же брусчатый дом, обвязкой может служить и нижний венечный брус стены.

Сами по себе вкрученные и обрезанные сваи – это еще не фундамент. Только после качественной обвязки они станут надёжной основой для дальнейшего строительства.

Ответ категоричный – обвязка обязательна в любом случае!

В связи с тем, что свайно-винтовой фундамент состоит из отдельных опор, вкрученных в грунт, поэтому  даже при их самой тщательной установке, отвечающей всем требованиям и проведенным расчетам , нельзя гарантировать, что одна из них со временем не даст усадку. Случаются, к сожалению, и обрывы лопастей. Возможен также вариант, что сваи одного фундамента, не скрепленные обвязкой, осядут на разную глубину, то есть начнут «плясать».

При отсутствии общего жесткого основания, стены и полы дома в таких условиях могут перекашиваться, что со временем приводит и к их разрушению. Обвязка же будет удерживать всю конструкцию на одном уровне, распределяя нагрузку от дома равномерно по всей площади фундамента. Отсюда следует и закономерный вывод, что для создания такой общей связи должен быть выбран качественный материал, способный выдерживать высокие нагрузочные воздействия.

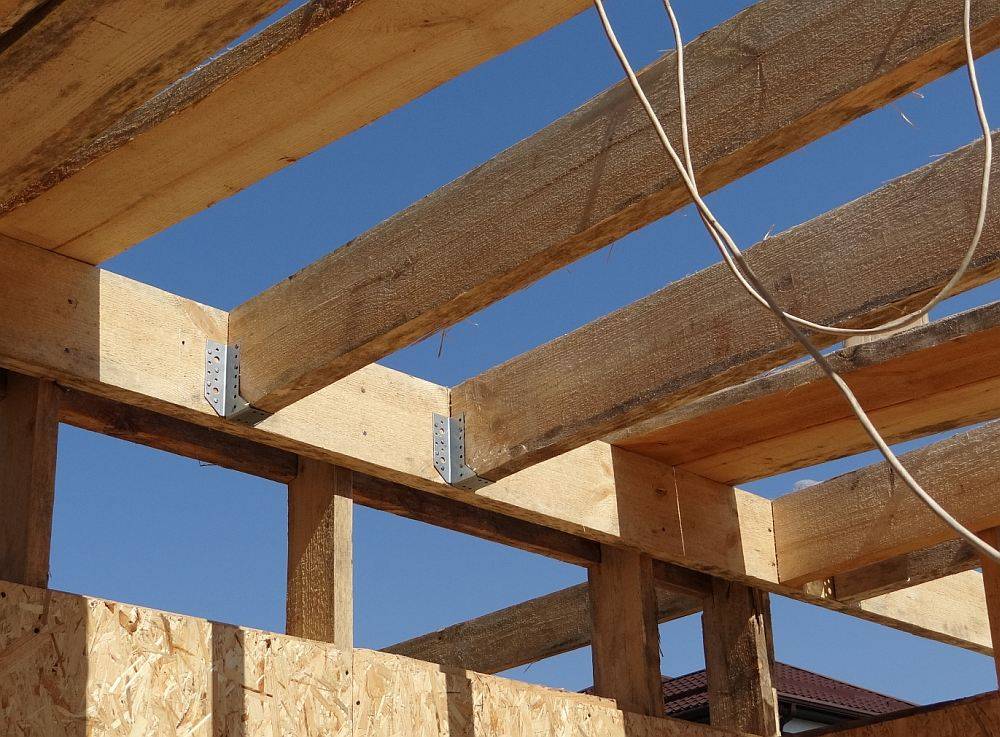

Перекрытия каркасного дома

В каркасных зданиях используется деревянное перекрытие между этажами из балок, высота которых – 150-250 мм. Шаг между балками составляет 60 см. Благодаря использованию таких перекрытий, нагрузка распределяется равномерно. Термоизоляцию перекрытия производят при установке чернового настила.

Перекрытие между цоколем и первым этажом обычно делают точно таким же, как и остальные. Для этого черновой пол устанавливают на лаги, которые стоят на подставках. Это позволяет передать вес всей конструкции на фундамент. Благодаря этому способу расходуется меньше материалов, снижаются требования к древесине, поэтому это решение используется наиболее часто и даже считается классическим.

Слой утеплителя укладывают аналогичным образом, как и при междуэтажном перекрытии. Поэтому принцип установки чернового пола одинаковый для всех уровней.

Подготовка к установке каркаса

Чтобы разобраться в строительстве каркаса дома своими руками, надо рассмотреть, как выполняется нижняя и верхняя обвязка и как установить вертикальные стойки каркаса, определить наиболее важные моменты строительства.

К моменту должны быть подготовлены:

1. Фундамент, выстоявшийся как минимум 7 дней. Бетон набирает полную прочность за 28 дней, собирать каркас можно уже через 7 дней. Это безопасно для каркаса и для фундамента. При заливке ростверка иногда в него закладывают шпильки (анкера) для крепления бруса нижней обвязки. Если планируется именно так крепить брус, то фундамент на данном этапе будет выглядеть как столбы, связанные ростверком с выступающими анкерами.
2. Дерево для каркаса дома. Если дерево не высушено, его как можно скорее надо монтировать и после сборки каркаса безотлагательно зашивать ОСБ. Значит, плиты ОСБ тоже должны быть подготовлены заранее.
3. Пиломатериалы, обработанные антисептиком.
4. Рубероид для организации противокапиллярной гидроизоляции фундамента. Подойдет простой рубероид без ультрафиолетовой стабилизации и посыпки (это немного дешевле).
5. Крепежные элементы. Подсчитать точно количество крепежных элементов для каркаса дома нельзя, так как крепления – это материал, который часто ломается, где-то их потребуется меньше, а где-то больше, чем планировалось. Для начала можно заказать 9-10 кг гвоздей (1 кг – 50 мм, 3 кг – 100 мм, 5 кг – 120 мм) и саморезы (100 штук – 50 мм, 500 штук – 100 мм). Потом будет легко прикинуть необходимое количество и докупить недостающие крепежные элементы.

Инструменты:

Рисунок 1 – выборка дерева в пол и в лапу.

• перфоратор;
• торцовочная пила;
• ручная ножовка;
• уровень;
• молоток;
• плоскогубцы;
• рулетка;
• пила дисковая или цепная;
• клещи;
• фомка;
• лопата и кувалда;
• сверла;
• электрорубанок;
• набор магнитных насадок на шуруповерт;
• строительные карандаши;
• электролобзик;
• шуруповерт;
• металлический угольник;
• топор;
• отбивочный шнур.

Как сделать обвязку каркасного дома

Веревки для отбивания линий крепятся по наружной поверхности, на уровне верхней плоскости обвязки каркасного дома с установленных в углах фундамента. Уточняются перекрестные размеры. Отмеряются нужные размеры досок на обвязку каркасного дома и производится их распиловка. Доски обвязки каркасного дома укладываются таким образом, чтобы их наружная поверхность находилась с той же стороны, что и наружная поверхность каркаса. Между фундаментом и нижней обвязкой каркасного дома обязательно укладывается слой битумной прокладки, которая предохраняет конструкции каркаса от проникновения влаги из фундамента. Прокладка тщательно укладывается по всему фундаменту. В местах соединений и в углах полосы прокладки накладываются друг на друга, соединения встык не допускаются. Пропитанная под давлением древесина не является преградой для проникновения влаги.

Место для здания тщательно измеряется и проверяются перекрестные размеры. На нижней обвязке каркасного дома тщательно отмечаются места отверстий для штанг.

Нижняя обвязка каркасного дома крепиться к фундаменту штангами с резьбой по всей длине либо с помощью забивных анкеров с последующим закреплением. Штанги устанавливаются на нужные места в процессе устройства фундамента или при заливке стяжки. В случае использования штанг крепление осуществляется с помощью гайки и шайбы. Достоинством этого метода крепления является точность и хорошая фиксация. Нарезные штанги можно использовать также, если верхняя поверхность фундамента выравнивается с помощью бетонной стяжки. На поперечных связях места для штанг отмечаются с помощью откладывания размера. Отверстия для стальных зажимов просверливаются в доске нижней обвязки каркасного дома сверлом, диаметр которого на 1 мм больше диаметра зажима.

Под доски нижней обвязки каркасного дома укладывается гидроизоляция

Забивные анкеры устанавливаются уже в процессе крепления нижней обвязки каркасного дома. Для них в фундаменте просверливаются отверстия сквозь доску обвязки, так что они автоматически попадают на нужное место. Анкер и болт забиваются сквозь доску обвязки каркасного дома в отверстие в фундаменте и болт затягивается. При затяжке анкер открывается и закрепляется в фундаменте. Преимуществом способа является быстрота и точность. Поперечные связи необходимо закреплять внимательно. Если они установлены правильно, форму и размеры здания после этого не приходится проверять, можно продолжать строительство в соответствии с наружной поверхностью нижней обвязки каркасного дома.

Нижнюю обвязку каркасного дома необходимо закреплять внимательно.

Другие инструкции по монтажу балочного настила:

Крепление гвоздями какаса стен и перекрытий

Технология каркасного домостроения Платформа

Инструменты для строительства каркасных домов по системе «Платформа»

Технология каркасного домостроения Платформа

Инструкции для каркасных домов по системе «ПЛАТФОРМА»

Технология каркасного домостроения Платформа

Видео сборки каркасного дома по технологии «Платформа»

Каркасные дома / Видео

Обвязка каркасного дома своими руками, фото

Каркасный дом в Вильнюсе

Необходимые материалы

В этом разделе рассмотрены материалы, необходимые для возведения коробки.

Выбор осуществляют на основании местной специфики, от которой зависят цены на стройматериалы той или иной группы. На конечную цену влияет и стоимость доставки — безусловно, в лесных регионах брус обойдётся дешевле, чем в степной местности.

Для каркаса используют деревянный брус. Различают непрофилированные, профилированные и клееные изделия. В последнем случае деталь состоит из нескольких склеенных досок, волокна которых расположены в разных направлениях, что обеспечивает повышенную прочность.

Для экономии денежных средств приобретают нестроганые пиломатериалы, которые в дальнейшем можно обработать.

Опасность заключается в том, что после обшивки каркаса закручивающиеся вокруг своей оси брусья могут повредить обшивку. Такие пиломатериалы чаще дают трещины, становящиеся начальным местом для распространения гнили, плесени, вредителей.

Минимальные размеры бруса для каркаса 100х100 мм.

Материалами для щитов внешней обшивки могут послужить влагостойкая фанера, панели ОСП (OSB), цементно-стружечные и стекломагнезитовые листы.

Для внутренних стен применимы ДСП, гипсокартон, фибролитовые и гипсовые плиты, МДФ, вагонка.

Утепляют дом минеральной каменной и стекловатой, различными видами полистирола, пеноизолом. О каждом виде материала на сайте есть отдельная статья.

1. Материалы и способы утепления каркасного дома.
2. Технология утепления минеральной ватой деревянного дома из бруса.
3. Выбор материалов и способа утепления крыши дома.
4. Чем утеплить стены внутри дома.
5. Утепление потолка в частном доме.
6. Утепляем фасад дома снаружи.
7. Как утеплить пенополистиролом фасад дома снаружи.
8. Технология строительства дома из бруса своими руками.
9. Как правильно утеплить пеноплексом фундамент дома.
10. Виды материалов для пароизоляции пола в деревянном доме.
11. Выбираем вариант утепления дома пеной.

Для защиты опорных (закладных) брусьев от влаги приобретают гидроизоляционные материалы, которые бывают оклеечные, наплавляемые, фиксируемые. Выбор зависит от вида фундамента. Материал продаётся в каждом «строительном» магазине. Стоит предостеречь лишь от покупки недолговечного толя.

Обязательно покупают монтажную пену в баллонах. Она пригодится для заделки мест прилегания утеплителя и каркасных балок, мест стыковки обшивочных листов.

Для крепления брусьев каркаса используют гвозди, саморезы, крепежные кронштейны различных форм.

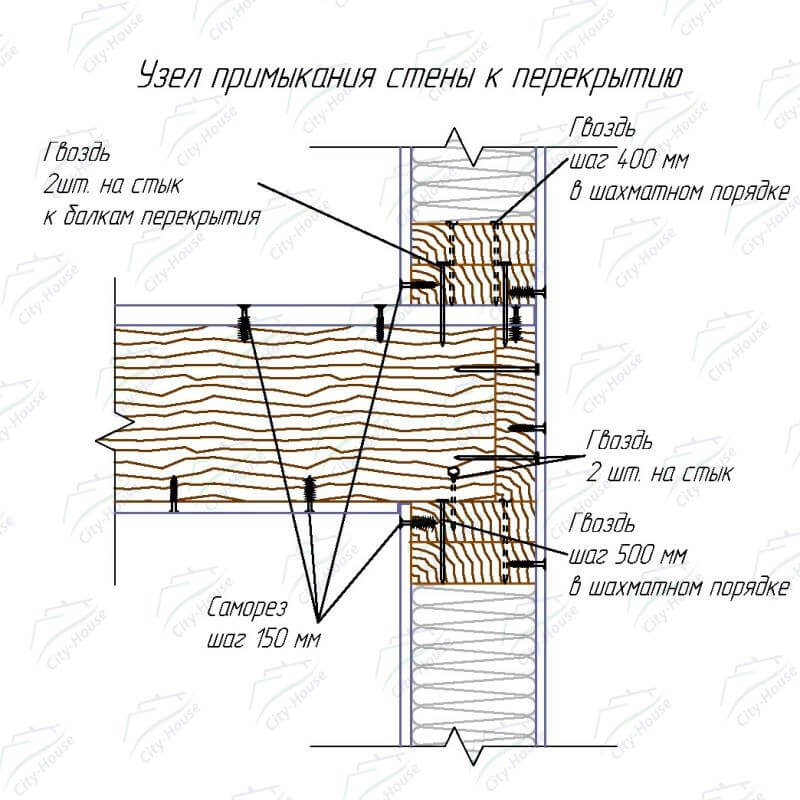

Гвоздевые узлы в каркасном доме

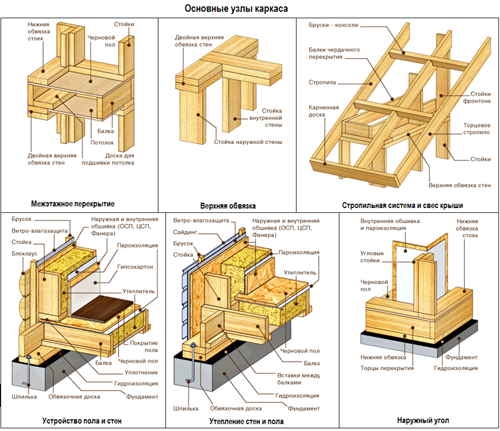

Узлами каркасного дома называют важные места, которые нужно обязательно строить определенным образом, чтобы они выполняли роль, которая в них заложена технологией.

Несколько догм каркасного домостроения.

1. Каркасный дом должен собираться на гвозди. Любые заявления, что его можно собирать на саморезы или уголки — ненужные мифы для каркасного домостроения. Строители всего мира строят каркасные дома на гвоздях (если не считать японцев, которые строят их на огромных деревянных штифтах и из огромного бруса, но не на саморезах же). Строители — халтурщики попытаются убедить вас в обратном, но вы им не верьте. Верьте мне и строительным кодам.

2. В каркасном доме практически не используются железные уголки. Они там не нужны. Исключением является работа с фермами, где те используются для удобства их установки. Это правило не касается стальных “башмаков”, которые применяются для подвеса лаг дома или террасы на балки “сбоку”. Хотя и это соединение можно часто заменить на соединение “на опорную доску”.

3. Для каркасного дома используются гвозди 90 мм (каркас) и 60-70 мм (пол и обшивка). Гвозди больших размеров не требуется даже при работе с доской толщиной 50 мм и тем более, если у вас каркасный дом из доски 40 мм толщиной. Перестраховка с использованием гвоздей больших размеров не нужна и приводит лишь к увеличению стоимости дома.

Итак, перейдем к конкретным узлам и гвоздевому бою в них.

Возводим каркасный дом своими руками

Устройство стен каркасного дома.

Существует два варианта постройки каркасных домов:

• собирается дом из готовых элементов, выпущенных в заводских условиях;
• здание из отдельных элементов собирается непосредственно на стройплощадке.

Рассмотрим второй вариант каркасного дома своими руками:

Любое строительство с разработки проекта начинается, каркасное домостроение в данном случае не исключение, так как намного проще предусмотреть все размеры и нюансы вначале на бумаге и потом не мучиться с подгонкой материалов непосредственно на строительной площадке. Если желаете построить что-то весьма индивидуальное, лучше проектную документацию заказать в организации, которая занимается строительством каркасных домов, или в проектной группе.

В проекте должны обязательно быть поэтажные планы, чертежи фундамента, разрезы и фасад, а также планы перекрытий и кровли.

Первоначально, в соответствии с проектом, делается . Зачастую избирают столбчатый фундамент, у которого элементы связаны вверху в одну жесткую конструкцию ростверком. Данный фундамент можно сделать практически полностью самостоятельно (при помощи одного-двух помощников).

При заливке ростверка (или железобетонной плиты, которая будет играть роль основания для каркаса) обязательно необходимо проверить горизонтальность верхней поверхности.

Пока фундамент набирается необходимой прочности (около месяца), можно купить материал для постройки дома (нужные размеры и количество необходимо рассчитать согласно проекту):

• пиломатериалы (размеры сечения и длина зависят от толщины стены и размеров помещений);
• гидроизоляционный материал для его укладки по верху фундамента;
• антипирен и антисептик для древесины;
• разные крепежи для сборки каркаса (гвозди, саморезы, анкерные болты и так далее);
• для облицовки фанера, ЦСП; OSB;
• утеплитель;
• супердиффузионная мембрана для пароизоляции стен вдобавок к простой пароизоляции;
• материал для сборки крыши здания (пиломатериалы, гидроизоляция, утеплитель, кровельный материал).
• не забудьте подготовить инструмент для работы с древесиной, рулетку, строительный уровень, перфоратор и другие необходимые «мелочи».

Следующим этапом каркасного строительства своими руками является обработка всех пиломатериалов, задействованных при строительстве дома, антисептиками (это даст возможность уменьшить скорость процессов гниения древесины) и антипиренами (древесина получит возможность сопротивляться дольше при пожаре воздействию огня, а хозяин — несколько добавочных минут, чтобы покинуть здание, которое горит).

Теперь можно начинать возведение каркасного дома своими руками. Начнем укладывать нижнюю обвязку:

Схема утепления каркасного дома.

• укладываем рубероид по верху фундамента;
• затем идет брус нижней обвязки, который можно в углах состыковать одним из известных способов, добавочно место соединения укрепив анкером или гвоздями:
• проверяем углы, соответствие диагоналей, горизонтальность уложенного бруса;
• прикрепляем к фундаменту брус при помощи анкерных болтов, шаг которых не больше 1 метра;
• проверяем опять углы и диагонали, горизонтальность верхней поверхности бруса.

Далее действуем таким образом:

• устанавливаем, начиная с угловых элементов, вертикальные стойки каркаса. Прикрепите стойки к брусу нижней обвязки при помощи стальных усиленных уголков: чтобы не шатались стойки, временно скрепим их вместе с одной стороны доской по диагонали;
• не забудем про дверные и оконные проемы, так как дистанция между стойками в данных местах будет от обычного отличаться (без проемов в плоскости стены);
• закрепляем брус верхней обвязки при помощи стальных уголков;
• проверяем горизонтальность и вертикальность всех элементов;
• каждую стойку закрепляем постоянными укосинами небольшого сечения из бруса: устанавливаем и закрепляем потолочные балки стальными уголками;
• выполняем обрешетку, стропильную конструкцию, укладываем кровельное покрытие.
• обшиваем каркас дома с внешней стороны OSB, фанерой, ЦСП;
• закрепляем строительным степлером пароизоляционную мембрану (позднее прибьем по ней обрешетку и закрепим сайдинг);
• плотно укладываем утеплитель в пространство между стойками каркаса;
• закрываем утеплитель пароизоляцией, закрепив ее к стойкам каркаса степлером;
• обшиваем каркас дома внутри ЦСП, фанерой, ОSB.

Таким образом строится простой .

Угол стены

Угол каркасного дома – место максимальных теплопотерь. Как правило, именно в углах скапливается конденсат и именно их необходимо утеплять в первую очередь. Поэтому ещё на этапе сборки каркаса необходимо позаботиться о том, чтобы углы будущего каркасного дома были тёплыми. Как это сделать?

Ровные фиксирующие пластины располагают с наружной стороны вертикальной балки. Они соединяют соседние одноуровневые поверхности вертикальной стойки и горизонтальных балок. Фиксирующие уголки располагают с боковой стороны. Они соединяют взаимно перпендикулярные поверхности

Что ещё важно знать об углах?

При строительстве в регионах с холодным климатом в качестве вертикальных стоек используют не цельный деревянный брус, а собирают угловую стойку из отдельных досок. Полученная конструкция напоминает колодец. В это внутреннее пространство монтируют утеплитель, который удерживает тепло, ограничивает возможные теплопотери.

Монтаж углов в каркасе дома.

Узел окна в каркасном доме также должен быть тёплым, для этого применяют одинарные стойки, но нагрузку с оконных и дверных проемов снимают с помощью ригеля. Ригель крепят во всю длину каркасной стены с помощью запила во все вертикальные стойки

При этом важно учесть, что под каждым оконным проёмом должно быть хотя бы 1-2 вертикальные опорные доски

Узлы нижней обвязки

Способ крепления зависит от типа фундамента. При возведении каркасника задействуют три типа основания: плитное, ленточное или столбчатое.

Ленточные и плитные основания

На бетонный фундамент выкладывают лежни – деревянные доски, необходимые для выравнивания основания. Их фиксируют анкерами.

Возможны два варианта крепления лежней:

• сверление;
• бетонирование.

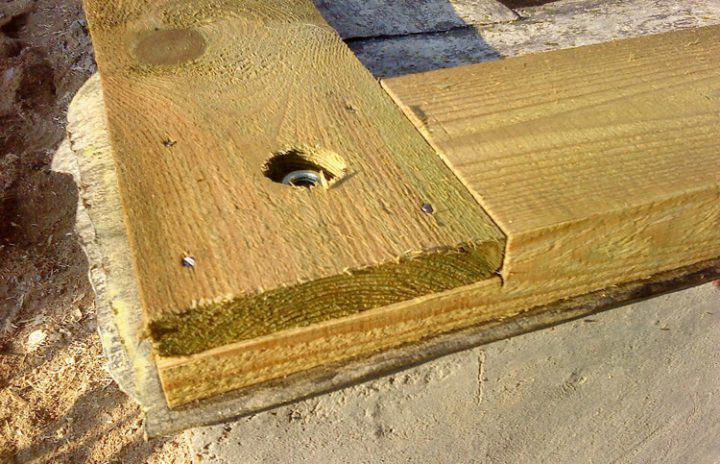

Вариант 1. В подготовленном фундаменте и доске высверливают отверстие. Глубина зависит от типа основания и высоты возводимой стены.

Для стандартного каркасника со стеной высотой 2,5-3 м анкерный болт заглубляют на 15-20 см.

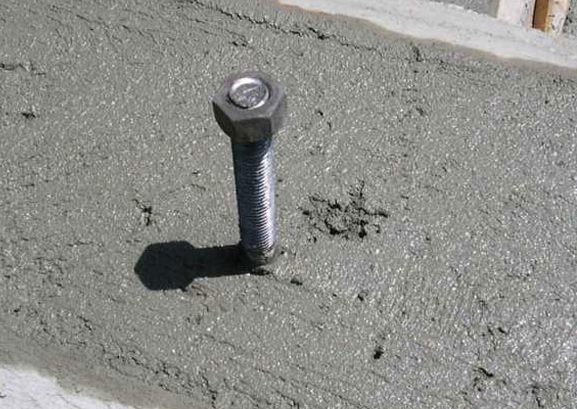

Вариант 2. Анкерные шпильки бетонируют еще на этапе заливки фундамента. В незастывший бетон в обозначенных местах устанавливают полые конусы с резьбой. Когда раствор застынет, в конусовидные шпильки заводят анкеры.

Особенности столбчатых фундаментов

Технология крепления нижней обвязки для узлов каркасного дома с упором на столбчатый или винтовой фундамент:

1. Для удобства фиксации необходимо предусмотреть, чтобы верхняя часть опоры имела плоский металлический оголовок с отверстиями.
2. Сверху «подошвы» кладут деревянные балки, которые и будут ростверком свайно-винтового основания.
3. В балках делают отверстия в соответствии с местоположением отверстий в оголовке.
4. Нижнюю обвязку закрепляют болтами.

Выполнять фиксацию брусьев нижней обвязки с фундаментом надо обязательно, так как при замерзании основание дома подвергается подвижкам.
