Узлы крепления вентилируемых фасадов: особенности монтажа + Видео и Фото

Подготовительный этап

Первые шаги очень важны и стоит обратить на них особое внимание, чтобы в процессе монтажа не возникло неприятных сюрпризов. На данном этапе работ требуется:. –идеально выровнять обрабатываемую поверхность

–идеально выровнять обрабатываемую поверхность

–подготовить все расходные материалы и инструменты;

–пройти теоретическую подготовку.

Важно знать! Утеплителем в этой конструкции могут служить самые разнообразные материалы, но самым подходящим остается пенопласт. Минеральная вата также демонстрирует высокие эксплуатационные и теплоизоляционные показатели, но во влажной среде ее использовать не стоит, поскольку мокрый материал теряет свои полезные свойства в отличие от пенопласта

Виды конструкций

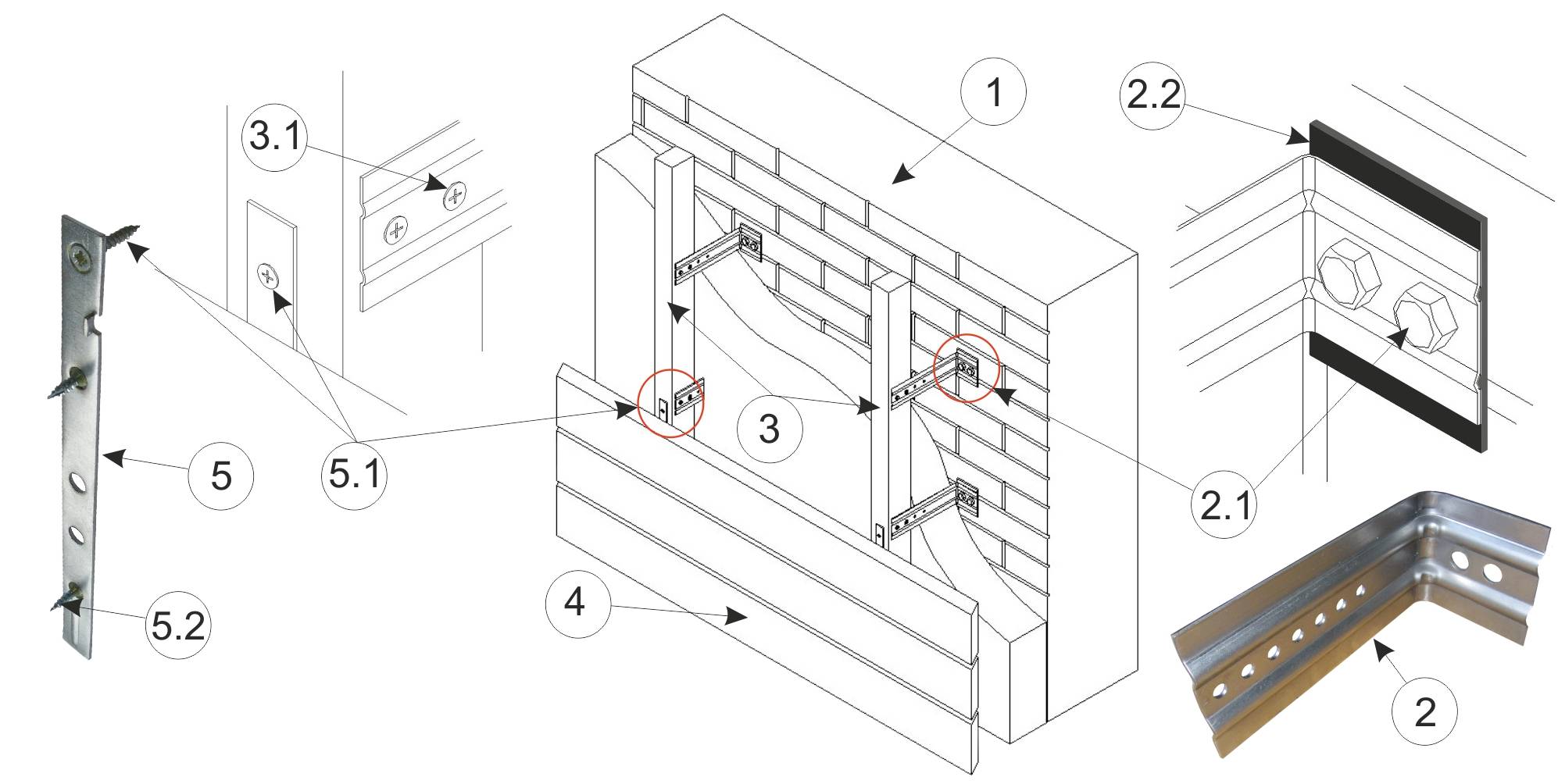

Схема установки простого каркаса

Главное технологическое различие одной системы от другой – это направление и положение направляющих профилей. В большинстве случаев, положение задается исходя из размеров и особенностей облицовочного материала. Возможно вертикальное, горизонтальное или перекрестный способ с образованием ячеек.

Крепление вентилируемого фасада может выполняться разными методами, но в большинстве случаев, принято использовать следующие два способа:

• монтаж фасадных кронштейнов к стене и фасаду здания – самый распространенный способ крепления подсистемы, обладающих надежным сцепление с поверхностью и простотой обустройства. Рекомендуется применять в том случае, если надежность несущих стен не вызывает опасений и проверена специалистами. Шаг между кронштейнами напрямую зависит от используемых фасадных панелей;
• монтаж к межэтажным перекрытиям – данный способ применяется, если предыдущий вариант не подходит в силу конструктивных особенностей. Как правило, это рыхлость и хрупкость несущих стен. Для крепления подсистемы используют усиленные кронштейны с большей толщиной металла, которые монтируются на перекрытиях и балках здания.

Крепеж элементов отделки и облицовочных панелей, в свою очередь, также зависит от типа материала облицовки.

Кляммер

По виду крепежных элементов, подсистемы для вентилируемого фасада бывают со следующим способом навеса облицовочных панелей:

1. Открытый кляммерный способ – применяется для монтажа плит из керамогранита. Кляммер представляет собой пластину с выгнутым зажимами, которые надежно держат керамогранитную плиту. Изготавливаются из нержавеющей или оцинкованной стали. После монтажа открытые части обрабатываются порошковым способом, в цвет фасадного керамогранита.
2. Скрытый кляммерный способ – в отличие от предыдущего вида, зажим вставляется в торец фасадной плиты. Более дорогой метод крепежа, так как требует дополнительных затрат на торцевые пропилы.

Монтаж крепежной планкой – используется для крепления керамогранита и природного камня. Для фиксации планки, в плитах пропиливают торцевые пазы, которые обрабатываются силиконовым герметиком. За счет большого количества брака в процессе подготовки плит, данный метод применяется довольно редко и только если другие крепежные способы осуществить не удалось.
Крепление на крючки – применяется для установки металлокассет. Крючок располагается в металлической профиле и надежно удерживает облицовочную плиту.

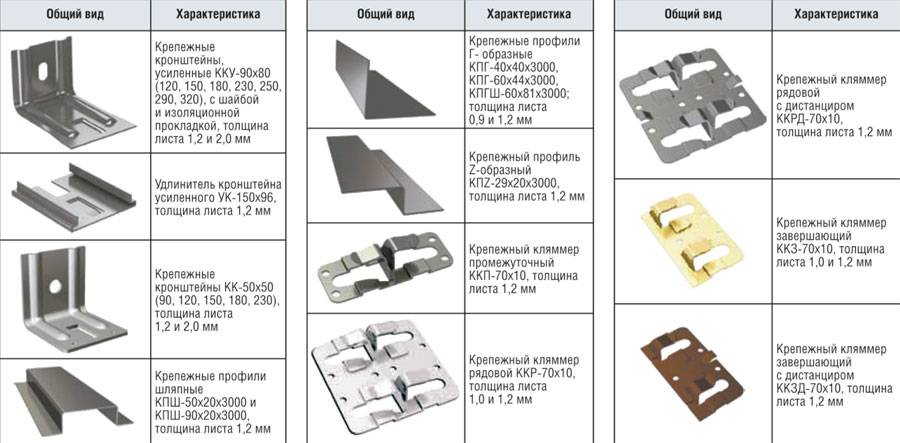

Основные составные элементы подсистемы

Заклепочный способ – используются для монтажа фиброцементных, композитных, оцинкованных и других типов плит. Для этого в направляющих и отделочных плитах сверлятся отверстия, после чего плотно закрепляется заклепкой. Несмотря на простоту монтажа, данный способ немного портит внешний вид фасада большим количеством заклепок.
Анкерный способ – самый сложный и затратный вариант установки вентилируемого фасада, так как требует специального оборудования, для просверливания конусных отверстий под анкеры. За счет крепления с обратной стороны плиты, обеспечивает наиболее качественный и презентабельный вид фасада.

Особенности конструкции и применяемые материалы

Для обеспечения надежного крепления основной отделки фасада, подсистема должна соответствовать целому ряду качеств:

• устойчивость к процессам гниения и коррозии;
• высокая способность к статическим и динамическим нагрузкам под воздействием облицовочного материала, ветра, температуры и осадков;

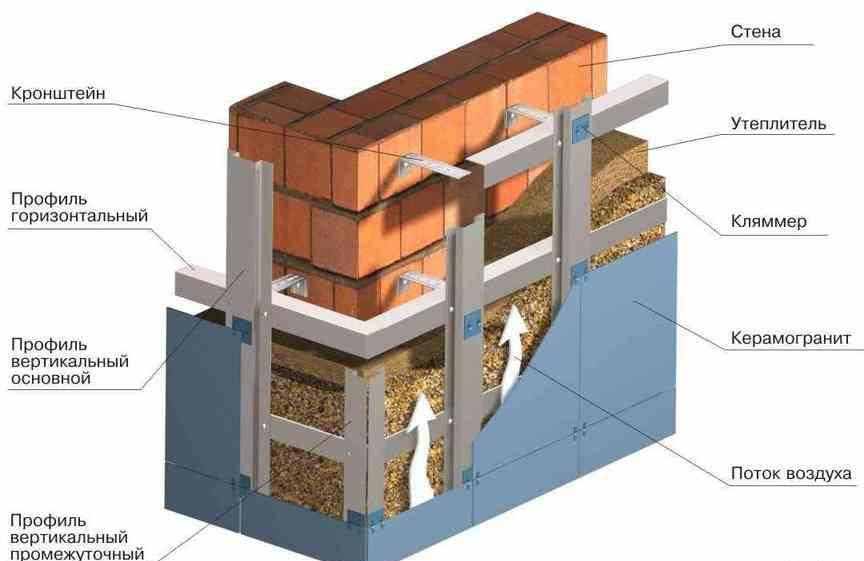

Общая схема устройства каркаса под вентфасад

при помощи подсистемы возможно исправление кривизны и конструктивных недостатков поверхности стен;
простота монтажа в сжатые сроки.

Исходя из вышеперечисленных нюансов и материала применяемого для изготовления подсистем вентфасадов, принято выделять несколько типов каркасов. Во многом, данные материалы определяют конечные характеристики несущей обрешетки:

1. Оцинкованная сталь – долговечный и надежный материал для создания прочной конструкции. Из всех видов является наиболее доступным и практичным решением. Подсистема на основе оцинкованных элементов абсолютно экологична, пожаробезопасна и имеет высокую температуру плавления. Возможен монтаж вентилируемого фасада из керамогранита и плит из натурального камня.
2. Алюминиевые сплавы – прочный материал с высокими антикоррозийными свойствами. В отличие от оцинкованной стали, температура плавления сплавов ниже, что не лучшим образом сказывается на пожаробезопасных свойствах.

Дерево – наиболее дешевый и достаточно прочный материал. Каркас с использование деревянного бруса прост в монтаже и не требует специальных навыков, и оборудования. Главный минус такой конструкции – это подверженность древесины к гниению.
Нержавеющая сталь – самый дорогой и долговечной материал для подсистем вентилируемых фасадов. Безвреден, не поддается процессам гниения и коррозии. Срок службы такой подсистемы принято приравнивать к сроку эксплуатации самого здания.

Какие преимущества имеют навесные вентилируемые фасады?

Популярность навесных вентилируемых фасадов объясняется несколькими причинами:

• удобством и достаточной простотой проведения монтажных работ;

• видовым и цветовым разнообразием материалов для облицовки, что дает оформить экстерьер здания в любом архитектурном стиле;

• небольшим весом, что позволяет не создавать дополнительную нагрузку на несущие конструкции дома;

• отсутствием «мокрых» процессов и возможностью вести работы в любое время года;

• долговечностью – срок эксплуатации в среднем составляет 50 лет, при этом особой необходимости в проведении ремонтных работ не возникает, кроме случаев, требующих замены внешнего декоративного материала, поврежденного в результате механического воздействия или ветровой нагрузки;

• простотой ухода – чтобы фасад всегда имел презентабельный вид, его следует просто помыть, например, напором воды из шланга.

Но устройство вентилируемого фасада предоставляет вполне ощутимые преимущества и во время эксплуатации здания:

• если монтаж навесного фасада предусмотрен еще на стадии проектирования, то возможно уменьшение толщины внешних стен, а как следствие: увеличение полезной площади в помещении, уменьшение расходов на строительство, в том числе и на этапе возведения фундамента;
• повышение уровня комфортности за счет создания благоприятного микроклимата, а также улучшения звуко- и теплоизоляционных характеристик стен;
• снижение затрат на эксплуатацию объекта в части отопления, кондиционирования и вентиляции;
• надежная защита металлических конструкций как самой системы, так и дома от коррозии;
• установка навесной конструкции не требует специальной подготовки стен: достаточно лишь устранить серьезные дефекты поверхности и заделать трещины. Специально выравнивать поверхность не требуется, так как корректировку легко выполнить во время установки подсистемы.

Материалы, которые применяются для монтажа, имеют высокую огнестойкость и пожаробезопасны. Самым уязвимым в этой части является утеплитель, но использование изделий на основе минеральной ваты полностью решает проблему.

Устанавливать системы вентилируемых фасадов можно как на вновь возведенных зданиях и при реконструкции старых, для которых это возможность остановить процесс дальнейшего разрушения, особенно от воздействия влаги и других агрессивных факторов.

Что собой представляет эта фасадная конструкция

Это не что иное, как каркас, на который монтируется отделочный материал. Сам каркас крепится к фасаду дома. Особенность этой технологии заключается в том, что между отделкой и стенами дома образуется воздушный промежуток. Именно воздух свободно циркулирует в этом пространстве, снижая влажность и уменьшая тепловую отдачу здания. Это два важных критерия в условиях современной эксплуатации частных домов и не только.

Хотелось бы отметить, что нередко можно услышать такой термин – вентиляционные фасады

Обратите внимание, это название в корне не верно, потому что неточно отражает суть используемой технологии. Вентилируемый навесной фасад является элементом здания, в котором нет каких-либо приборов, приспособления или оборудования, нагнетающие или удаляющие воздушные массы

Воздух внутри пространства движется по чисто физическим законам.

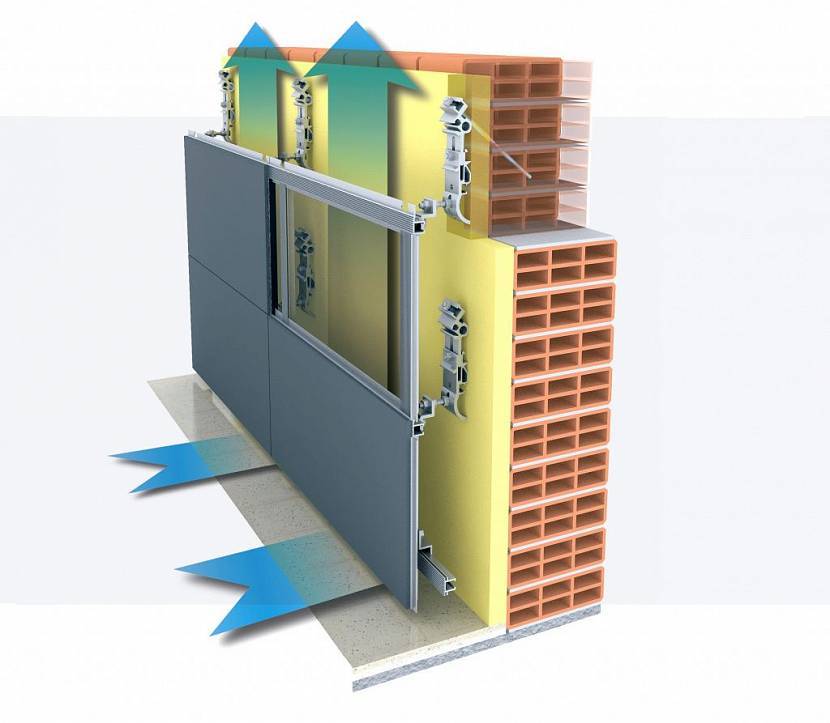

Движение воздуха под вентилируемым фасадомИсточник m-strana.ru

Облицовка вентилируемого фасада натуральным камнем

Натуральный камень дорог и сложен в монтаже. Как правило, полностью фасад им не облицовывают. Более практичная замена ему — камень искусственный, изготовленный на основе цемента.

Материал получают по технологии вибролитья. После заливки состава в гибкую форму смесь уплотняют, затем отправляют в сушильную камеру. В отличие от плитки из натурального камня, эта имеет точную геометрию и стоит дешевле. Прокрашенный по всей толщине, декоративный камень не боится сколов.

Коллекции обширны, и включают не только имитацию горных пород. Большим плюсом этого материала также является относительно небольшой вес. К каменной основе без наружного утепления искусственный камень крепится и на клеевой состав, а вот к деревянной стене — только посредством технологии вентилируемого фасада.

Как сделать крепление профнастила

Монтаж профилированного листа представляет собой его фиксацию к каркасу.

Оцинкованным саморезом с резиновой прокладкой крепится гофра с шагом 35 см. Саморезы для профнастила имеют резьбу и специальный наконечник в виде сверла. Производят их как правило из высокопрочной легированной углеродистой стали марки С1022 с финишным цинковым покрытием. Конструкция самореза с таким наконечником позволяет крепить их к каркасу без предварительного просверливания отверстий.

Так саморезы под профнастил диаметром 4,8 мм могут просверлить металл толщиной 2,5 мм.

Прорезиненные прокладки защищают полости строительного материала от влаги.

Листы укладываются всегда внахлест 5 см. При резке металла снимается заусенца, чтобы не порезаться.

По всему периметру дома (углы, двери, окна) фиксируются доборные элементы. Тогда строение получает завершенный и аккуратный внешний вид.

Внимание! Нельзя использовать пробойник и гвозди. Крепление профнастила саморезами

Крепление профнастила саморезами

Конструктивные особенности основных узлов

Крепление кронштейна к несущей стене

С помощью кронштейнов основная часть каркаса навесного фасада – направляющие рейки – крепится к несущей стене. Вот почему к прочности данного узла предъявляются повышенные требования.Особенности данного узла следующие:

• Для закрепления кронштейна на несущей стене используется анкерный дюбель.
• При креплении в плотные стеновые ограждения (бетон, полнотелый кирпич и т.д.) рекомендуется применение анкерных дюбелей с металлической гильзой. Для рыхлых материалов, таких как ракушечник или саманный кирпич, предпочтительно использование пластиковых гильз.

Дюбель с металлической гильзой

• Между стеной и опорной частью кронштейна устанавливается паронитовая прокладка.
• В зависимости от типа фасадной системы все кронштейны либо крепятся по одной схеме, либо же делятся на несущие и опорные.
• Несущий кронштейн принимает как ветровую нагрузку, так и вертикальную, а опорный – только ветровую. Как правило, для фиксации опорного кронштейна необходим один анкер, а для несущего – два и более. Более подробно способ крепления описывает инструкция той фасадной системы, которую вы выберете для установки.

На фото в данной статье представлена типовая схема данного узла.

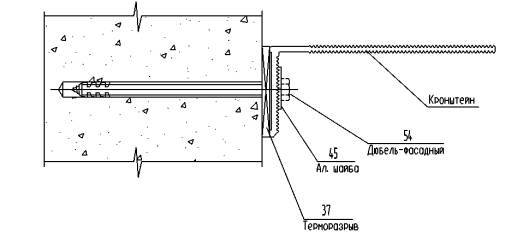

Крепление кронштейна

Крепление направляющих планок к кронштейнам

Следующий по значимости узел – это узел крепления направляющих реек фасадной системы к кронштейнам. В качестве направляющих в навесных фасадах используются вертикальные и горизонтальные металлические профили. Шаг направляющих определяется габаритами и весом облицовочных материалов. К примеру, вентилируемый фасад из керамогранитных плиток монтируется на каркас с шагом, соответствующим размеру самой плитки – как правило, 600 мм.
Вариант крепления направляющей Для крепления направляющей к кронштейну используются либо заклепки, либо (реже) – винтовые крепления. Для крепления чаще всего в кронштейне проделывается овальное отверстие – так направляющая получает относительную свободу при температурной деформации. Технологию сборки каркаса на кронштейнах вы можете изучить с помощью видео инструкций.

Оконные и дверные откосы

Оконные и дверные откосы представляют собой обрамление оконных и дверных проемов. Различают верхние и боковые откосы, в то время как нижний откос носит название водоотлива.Узел верхнего откоса навесного фасада является звеном, которое наряду с противопожарной отсечкой определяет общую пожарную безопасность всей конструкции.Для предотвращения попадания огня внутрь фасада при возгорании внутри помещения в узле откоса монтируется так называемый противопожарный короб:

• Противопожарный короб в разных фасадных системах может быть выполнен как единой конструкцией, так и в виде сборных элементов.
• Во внутреннюю полость противопожарного короба укладывается минеральная вата или вкладыш из другого негорючего материала.
• Противопожарный короб жестко крепится к стенам с помощью металлических анкеров.

Нижний узел – отлив – также должен быть спроектирован очень тщательно. Связано это с тем, что именно нижний узел обеспечивает доступ воздуха внутрь вентилируемого фасада.
Чертеж узла водоотлива

Углы здания, цоколь и парапет

Внутренние и внешние углы навесного фасада, как правило, монтируются с использованием специальных угловых стоек и элементов облицовки. Если же подобные элементы отсутствуют, то угол, как правило, перекрывается металлическим нащельником. Цоколь и парапет представляют собой достаточно сложные для проектирования узлы навесного фасада. Связано это, в первую очередь, с необходимостью размещения на цоколе и парапете вытяжных и приточных отверстий.
Цокольная часть фасада

Противопожарная отсечка

Еще один узел, который следует упомянуть – это противопожарная отсечка:

• Противопожарная отсечка – это металлическая пластина (цельная или перфорированная), которая монтируется в зазоре фасада по периметру здания.
• Главная задача отсечки — предотвращение распространения горения ветрозащитной пленки внутри фасада.
• Отсечка устанавливается на кронштейны с помощью заклепок. Если используется цельнометаллическая отсечка, то она монтируется таким образом, чтобы не препятствовать свободной вентиляции фасада.

Схема установки отсечек в системе ALUCOM Несмотря на всю сложность при проектировке, основные узлы навесных вентилируемых фасадов разработаны таким образом, чтобы дать возможность собрать фасад своими руками. И пусть простой такую задачу не назовешь – но при должном уровне подготовки она вполне реализуема!

Как заработать на монтаже навесных вентилируемых фасадов

Добавлено в закладки: 0

Бизнес идея монтировка навесных вентилируемых фасадов, скорее всего, заинтересует мужчин, особенно, если их профессия близка к этой теме. Приходит такое время, когда не хочется трудиться на чужого дядю, а есть желание работать на себя.

На самом деле, этот бизнес очень привлекательный.

• Во-первых, интересен.
• Во-вторых, вложиться придется только в покупку рабочих инструментов. Все остальное за счет заказчика. От предпринимателя только требуется сотрудничество с оптовой базой, чтобы получить скидки для клиента на приобретение материала.

Преимущества бизнеса на монтаже навесных фасадов

• Низкая конкуренция.
• Простота монтажа, под силу даже новичку.
• Быстрая окупаемость.
• Мобильность производства.
• Нет проблем с выбором материала.
• Приемлемые цены на материал.
• Большой объем работ.

Лидируют на рынке спроса – каменные панели.

Как выполнить монтировку фасадов

Принцип работы похож на обшивку дома сайдингом.

Перед тем, как начинать монтаж, необходимо подготовить поверхность.

• Проверить ее состояние. Стена должна быть ровной и прочной.
• Снять водосточные трубы и другие конструкции, которые могут помешать монтажу.
• Убедиться в отсутствии в стене крепления электрического кабеля, газопровода, сантехнических и других разводов.

Технология монтажа

• Прикрепить на стену кронштейны с паронитовыми прокладками.
• Прикрепить утеплитель (по желанию заказчика) дюбель – болтами.
• Защитить теплоизоляцию ветрозащитной мембраной.
• На кронштейны прикрепить направляющие рейки: вертикально и горизонтально. Рейки обычно из оцинкованного профиля.
• Закрыть конструкцию внешней отделкой так, чтобы между обшивкой и утеплителем был воздушный зазор.

На самом деле, существует подробная инструкция с формулами и таблицами, а также обычными рекомендациями. Все очень доступно.

Поэтому трудностей при монтировке навесных вентилируемых фасадов возникнуть не должно.

Для обшивки выбор велик: панели из дерева, под натуральный камень, панели из профилированного листа и так далее.

Плюсы и минусы навесных вентилируемых фасадов

Для того чтобы клиентов заинтересовало предложение выполнить монтаж навесных фасадов, сам бизнесмен должен знать их преимущества, чтобы донести информацию заказчику.

Плюсы

Фасады обеспечивают тепло и сухость.
Звукоизоляция, что важно для города.
Долговечность. Срок службы у них до 50 лет.
Быстрота монтажа.
Минимум мусора в процессе работы.

Минусы

Минусы

Это единственный минус, но оно того стоит. Большинство заказчиков не отпугивает цена.

Когда начинающий предприниматель получит свой первый заказ, важно все сделать добросовестно и качественно. Прежде чем начать монтировку навесных вентилируемых фасадов, надо тщательно продумать каждую деталь. Материалы также должны быть качественными

Здесь нет права на ошибку. Ведь придется переделывать, а это потери финансов и, следовательно, следующих заказов. Репутация в бизнесе – это главное. Не будет положительных отзывов, значит, не будет прибыли. В итоге дело прогорит

Материалы также должны быть качественными. Здесь нет права на ошибку. Ведь придется переделывать, а это потери финансов и, следовательно, следующих заказов. Репутация в бизнесе – это главное. Не будет положительных отзывов, значит, не будет прибыли. В итоге дело прогорит.

Как заработать на монтаже навесных вентилируемых фасадов Узнайте о преимуществах прибыльного бизнеса на монтаже навесных вентилируемых фасадов и о секретах их монтировки.

Монтаж

Как монтируются вентилируемые фасады своими руками?Вот примерная инструкция по порядку работ.

Собирается вертикальная обрешетка. Шаг — на пять сантиметров меньше ширины плит утеплителя. Они должны вставляться между профилями или брусками враспорку. Чтобы убедиться, что вся обрешетка находится в одной плоскости, легко использовать натянутые между крайними элементами обрешетки нитки.

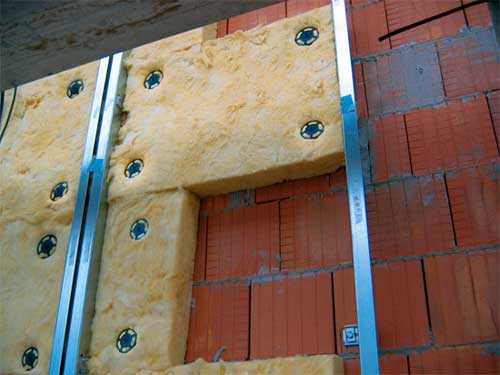

Утеплитель можно дополнительно зафиксировать дюбелями-зонтиками.

По готовой обрешетке с утеплением крепится сайдинг. Не забудьте, что поливинилхлорид имеет большой коэффициент теплового расширения. Панели никогда не фиксируются жестко или внатяжку. От краев панели до ближайшего упора должно оставаться не менее пяти миллиметров свободного пространства. Кроме того, крепеж должен позволять панели провисать и свободно двигаться в горизонтальной плоскости.

Панели сайдинга должны свободно висеть на креплениях. Жесткая фиксация недопустима.

Конструкция системы с воздушным зазором

Вентилируемый фасад – это относительно новая технология, которая получает все большее распространение. Необходимость использования данной технологии обусловлена рядом проблем, с которыми часто сталкиваются владельцы частных и многоквартирных домов. Очень часто в несущих стенах образуется влага, как результат жизнедеятельность внутри жилых помещений. Готовка пищи и уборки способствуют тому, что внутри стен накапливается влага. Под воздействием разницы температур происходит испарение. Подобные условия приводят к увеличению концентрации пара внутри стен. Когда пар превращается в воду, он начинает негативно влиять на отделочный материал, который может разрушаться под воздействием влаги и сырости. Принцип навесного вентфасада прост: его суть сводится к удалению излишек влаги. Благодаря специальному воздушному зазору воздух легко может циркулировать внутри стен. Непрерывная естественная вентиляция исключает вероятность появления проблем.

Схематично вентфасад состоит из таких ключевых компонентов:

• несущее основание;
• подконструкция;
• слой звукоизоляции;
• слой теплоизоляции;
• паропроницаемая мембрана;
• вентилируемый зазор;
• декоративная отделка.

Всякий компонент призван исполнять свою конкретную функцию.

Порядок проведения монтажных работ

Технология монтажа и утепления вентфасадов следующая:

1. Подготовительные работы. На этом этапе сбивают осыпающуюся и непрочную штукатурку, если имеется разрушенная кирпичная кладка — ее необходимо восстановить. Подготовленную стену размечают, выдерживая стандартное расстояние между кронштейнами для крепежа — по горизонтали расстояние должно быть в пределах 400-600 мм, по вертикали 800-1400мм.
2. Изготовление и установка каркаса обрешетки под облицовку. Элементы каркаса монтируются за счет шурупов непосредственно на стену. Параметры крепежных элементов определяются на стадии расчётов. При этом стоит учитывать, что отверстие для дюбелей запрещено сверлить в пустотелых кирпичах и строительных блоках, используя перфоратор. После монтажа кронштейны выравнивают в единую рабочую плоскость.
3. Укладка тепло- и гидроизоляции. На этапе теплогидроизоляция выбранные на основании теплотехнических расчетов плиты крепятся грибками или наклей в зависимости от выбранного материала. Укладка стартует с нижнего ряда и продолжается в направлении снизу вверх. При выполнении двойной теплогидроизоляции после монтажа утеплителя укладывается материал, защищающий листы от влаги — это слой также крепится с помощью дюбелей тарельчатого типа.
4. Монтаж вентилируемой фасадной системы. Г-образные планки устанавливаются на крепежные кронштейны с помощью шурупов. После монтажа поверхность каждой планки выравнивается в единую поверхность. На завершающем этапе происходит крепление облицовки. Кости, в качестве отделочного материала можно использовать алюминиевые панели, сайдинг, керамогранит, фиброцементные и асбестоцементные панели, натуральный камень, гранит и так далее.

В целом монтаж вентилируемого фасада представляет собой сложный технологический процесс, для которого нередко требуется привлечение спецтехники. Именно поэтому установку фасадных систем стоит доверить специалистам.

Вентилируемый фасад – это конструкция, обеспечивающая теплоизоляцию и выполняющая функцию облицовки.

Особенности конструкции вентилируемого фасада

Вентилируемый фасад состоит из теплоизоляции, креплений и облицовочных плит. Несущей основой фасада являются элементы, которые обеспечивают крепление материала для облицовки. К таковым относятся вертикальные и горизонтальные направляющие, кронштейны и другие комплектующие. Между теплоизоляцией и облицовочным материалом образуется пространство, величина которого зависит от длины кронштейнов. Плита-утеплитель плотно крепится к стене при помощи кронштейнов и дюбелей. Надежная несущая основа фасада, как правило, изготавливается из нержавеющей стали или алюминия.

Выбор утеплителя

В качестве теплоизоляции используется минераловатный утеплитель, который может устанавливаться в один и более слоев. Выбор утеплителя должен быть обусловлен такими факторами как:

• материал несущей стены;
• предназначение здания;
• климатический регион.

Теплоизоляционный материал должен быть огнестойким и обладать низким коэффициентом теплопроводности, обеспечивая тем самым эффективное теплосбережение. Плиты утеплителя должны быть жесткими, прочными и эластичными для того чтобы предотвратить нарушение их геометрии и облегчить процесс установки.

Специально для вентилируемых фасадов корпорация ТехноНИКОЛЬ разработала группу материалов ТЕХНОВЕНТ СТАНДАРТ и ТЕХНОВЕНТ ПРОФ. Они изготовлены с использованием горных пород базальтовой группы.

«Плюсы» вентилируемых фасадов

Вентфасады защищают стены от негативного воздействия окружающей среды (осадков, солнечных лучей и т.д.) После установки навесного фасада наблюдается значительное уменьшение теплопотерь и энергозатрат, улучшается микроклимат в помещении. Вентфасад – это еще и выгодное решение, ведь такой фасад не прихотлив в обслуживании и служит не один десяток лет. Кроме отменных технических характеристик навесные фасады обладают красивым стильным дизайном.

Общие сведения о конструктивных узлах навесного фасада

Нормативные документы

Приступая к анализу основных узлов навесных вентилируемых фасадов, следует отметить, что каждый производитель фасадных систем разрабатывает эти (или аналогичные по назначению) узлы самостоятельно. Но при этом подавляющее большинство производителей ориентируется именно на компоновку узлов, описанную в документе под названием «Рекомендации по проектированию навесных фасадных систем».

Элементы конструкции Немаловажную роль при выборе производителем фасадной системы той или иной конструкции узла имеет и цена комплектующих. Вот почему подходить к выбору конструкции для навесного фасада нужно взвешенно – не всегда наиболее дешевое решение будет оптимальным.

Типовые узлы навесного фасада

Впрочем, как мы уже отмечали выше, типовые узлы навесного фасада остаются одними и теми же — вне зависимости от фасадной системы.Как правило, специалисты выделяют следующие узлы:

• Узел крепления кронштейна к несущей стене;
• Узел крепления направляющих планок к кронштейнам;
• Узел оконного откоса;
• Узел внешнего/внутреннего угла;
• Узел цоколя/парапета;
• Узел установки противопожарной отсечки.

Ниже мы проанализируем особенности конструкции этих узлов. Также следует заметить, что помимо данной статьи в сети широко доступна техническая информация по устройству данных узлов. Так что если вы решили серьезно подойти к вопросу проектировки фасада, то вам достаточно будет задать в поиске запрос «узлы вентилируемого фасада dwg» — и в вашем распоряжении будет достаточное количество чертежей.

Вентилируемые фасады что это такое

Под вентилируемым фасадом понимают систему облицовочных материалов, которая крепится к монолитному перекрытию или несущему слою стены с помощью каркаса из оцинкованной стали, нержавейки или алюминия. Основной особенностью такой системы является зазор между стеной и облицовкой — по нему беспрепятственно перемещается воздух, что позволяет решить проблему конденсата в конструкции.

Для дополнительного утепления стены здания в систему включается слой утеплителя — он должен быть негигроскопичным

При утеплении вентилируемого фасада важно сохранить зазор между стеной и утеплителем примерно в 40 мм, чтобы потоки воздуха, циркулирующие между облицовочным материалом и слоем теплоизоляции, избавляли последний от влаги. Вообще, величина такого зазора стандартная, но в разных странах стандарты колеблются от 20 до 50 мм. В перечень достоинств вентилируемых фасадов можно отнести следующее:

В перечень достоинств вентилируемых фасадов можно отнести следующее:

• Широкая цветовая гамма;
• Высокие теплоизоляционные характеристики;
• Многослойная конструкция позволяет обеспечить хорошую звукоизоляцию, что актуально для крупных городов;
• Естественная вентиляция, которая избавляет используемые материалы и само здание от повышенной влажности и разрушения;
• Своевременное избавление от конденсата обеспечивает сохранение свойств утеплителя — утепление стен вентилируемым фасадом снижает теплопотери в холодный период на весь период эксплуатации;
• Долговечность — срок службы такой конструкции 50 лет;
• Пожаробезопасность;
• Оперативный монтаж, которым можно заниматься в любой сезон года;
• Защита от перегрева в жаркий период;
• Конструкция ремонтопригодна — частичное повреждение можно отремонтировать.

Не стоит забывать и об эстетичности — фасада, облагороженный таким образом, выглядит современно и привлекательно.

Все эти преимущества актуальны только в тех случаях, когда вентилируемый фасад смонтирован с соблюдением всех правила монтажа.
