Какими способами соединяются между собой узлы кровли

Что такое «узлы кровли»?

Узлами плоской кровли называют все стыки конструкции крыши: соединительные углы, места, где кровельное покрытие примыкает к стенам (парапету) здания или обводит собой дымоходы, вентиляционные трубы, громоотводы и т.п., сопрягается с внешними водостоками.

В таких местах монтаж делается особо аккуратно и тщательно – если герметичность стыковочных швов нарушается, влага проникает внутрь. Поэтому узлы кровли обычно гидроизолируют дополнительно (например с помощью битумной мастики).

Наиболее часто протечки и разрушения случаются в зоне примыкания плоской кровли к стене. Именно этот узел требует особого внимания – и при его проектировании, и при устройстве кровли, и во время эксплуатации крыши. Когда герметичность стыка нарушается, то даже если после дождя или при оттепели по стенам не струится вода, то на них часто появляются грибок или плесень.

Герметичности стыков и узлов достигают благодаря строгому соблюдению технологии, а также с помощью использования специальных герметиков, применяются также вспомогательные материалы и комплектующие (строительные детали): они позволяют обеспечить кровле нужные эксплуатационные параметры, а значит – надежно защитить здание от капризов погоды.

Виды креплений

Крыша, каркас которой изготавливается из дерева, подвергается термическому расширению, а также немного изменяет свои размеры в зависимости от влажности. Чтобы эти малейшие изменения не привели к деформации, используют специальную систему крепления узлов конструкции. Висячие стропила имеют 2 типа креплений:

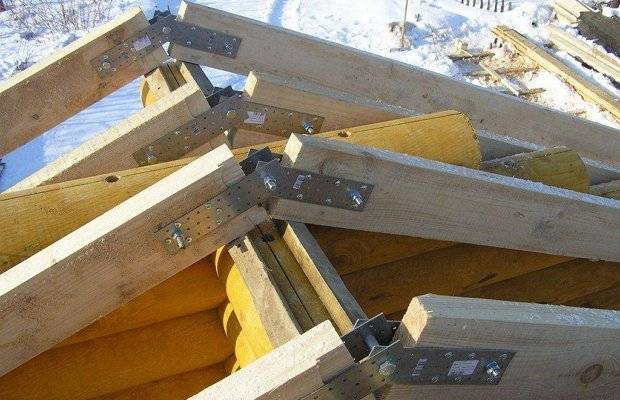

• Подвижные. Подвижными креплениями называют специальные устройства – ползуны, изготавливаются из металла. С помощью них к мауэрлату крепят стропильные ноги, в результате чего они могут немного смещаться при изменениях размеров элементов при колебаниях влажности. Такие устройства предотвращают деформацию каркаса кровли, позволяя ей «дышать».
• Жесткие. Жесткое крепление элементов стропильного каркаса осуществляется с помощью гвоздей, саморезов или металлических накладок. Этот способ обеспечивает надежную фиксацию, но не компенсирует термическое расширение и изменение размеров дерева при колебаниях влажности.

Крепление в верхней части

В верхней части элементы конструкции тоже скрепляются по-разному в зависимости от её вида и необходимости создания жёсткого или подвижного соединения.

Висячие стропила могут крепиться встык или внахлёст. Соединение встык довольно жесткое, так как они упираются друг в друга. Для этого верхние торцы срезаются под таким углом, чтобы срезы при установке приняли строго вертикальное положение и плотно состыковались.

Соединение встыкИсточник srub-banya.by

Их скрепляют:

• гвоздями, вбитыми под углом: они должны иметь достаточную длину, чтобы пройти насквозь одну стропилину и хорошо закрепиться в другой;

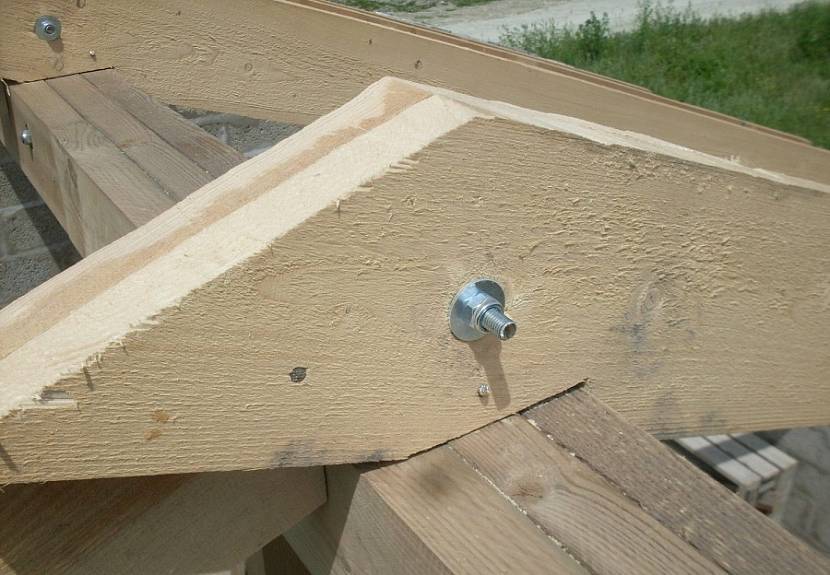

• деревянными треугольными накладками-косынками, закреплёнными с обеих сторон ершёнными гвоздями или саморезами;
• металлическими пластинами на саморезах или болтах.

Ещё один способ стыковки – через горизонтальный прогон из повёрнутой на ребро доски. Торцы стропил с обеих сторон крепятся к ней стальными уголками.

Соединение на прогонИсточник mercabadom.ru

Намного проще крепление внахлёст: не нужно думать, как сделать стропила точной длины и отпилить торцы. Они соединяются боковой плоскостью и скрепляются болтами или шпильками, после чего лишнюю длину просто срезают.

В наслонных конструкциях дополнительной опорой для стропил является коньковая балка. Они могут соединяться над ней уже описанными способами, имея по одной точке опоры. Но крепление будет гораздо более надёжным и прочным, если увеличить площадь опоры с помощью запилов.

В этом случае стропилины можно не скреплять между собой, оставляя им дополнительную степень свободы, а фиксировать индивидуально только на коньковой балке с помощью уголков или накладок.

Соединение на коньковой балке внахлёст с запилами и креплением шпилькойИсточник odnastroyka.ru

Если же требуется максимально жёсткое соединение, применяют соединение встык с запилами и укреплением деревянными накладками над и под балкой. Этот способ называют жёстким защемлением.

Видео описание

Один из способов соединения на коньковой балке можно изучить по видео:

В заключение осталось добавить, что все запилы и врубки должны обеспечивать идеальное прилегание деталей друг к другу. Без должного опыта и старания выполнить это требование очень трудно. Грубые и неплотные прилегания ни в коем случае нельзя компенсировать прокладками или клиньями, которые в результате усушки или усадки могут вылететь или изменить форму.

Резюме

Мало знать, как поставить стропила и закрепить их на стенах дома. Для начала нужно рассчитать нагрузки и выбрать оптимальный способ крепления, учитывая длину пролётов, возможность усадки и прочие факторы, влияющие на стабильность и долговечность создаваемой конструкции. А самое главное – необходимо иметь опыт работы с деревом и быть перфекционистом, чтобы добиться идеальной идентичности каждой стропильной пары и установить их в одной плоскости.

Браться за такую работу самостоятельно можно, если иметь на руках подробный проект, а рядом – опытного помощника. В противном случае имеет смысл обратиться к профессионалам.

Узлы стропильной системы вальмовой крыши

Особенностью вальмовой кровли является форма ее скатов: длинные скаты имеют трапециевидную форму, торцевые скаты (вальмы) – треугольную. Монтаж такой стропильной системы требует установки диагональных (накосных) стропильных ног, которые формируют треугольные скаты. Принцип крепления диагональных стропил в верхней части зависит от особенности конструкций основной части крыши. Она может быть сформирована из стропильных ферм висячего типа, либо представлять собой каркас с коньковым прогоном и наслонными стропилами, прикрепленными к мауэрлату.

Если наслонные стропильные ноги трапециевидных скатов опираются на коньковый брус (прогон), то накосные стропила требуется опереть на консоли конькового прогона. Выпуски консоли за подстропильную раму должны составлять 100-150 мм. Нижней частью диагональные стропильные ноги крепятся к мауэрлату или балке, закрепленной на стене.

Если накосные стропила необходимо опереть на крайнюю висячую ферму, то принцип создания узла крепления зависит от сечения боковых стропильных ног. Шпренгель со стойкой монтируется в случае, если стропильные ноги выполнены из доски. На шпренгель опираются диагональные стропила. В ситуации, когда для изготовления стропильных ног был использован брус, накосные стропила можно крепить к прибоине — доске толщиной от 5 мм, закрепленной на стропильной ферме.

На накосных стропилах выполняется запил под углом, соответствующим углу наклона вальмового ската, чтобы обеспечить плотное соединение со шпренгелем или прибоиной. Для прочности гвоздевого соединения дополнительно могут применяться хомуты и проволочные скрутки.

Укороченные стропильные ноги (нарожники) верхней частью опираются на накосное стропило, нижней крепятся к мауэрлату на стене. Узел крепления к диагональной балке может выполняться:

• методом запила с гвоздевым креплением;
• посредством гнездового соединения;
• с помощью крепления брусков сечением 50х50 мм с обеих сторон и по всей длине диагональных стропил и нарожников.

Вспомогательные элементы

Для усиления жесткости и надежности стропильных конструкций нередко требуется установка подкоса, дополнительного прогона или опорных стоек. Прогоны для наслонных стропил позволяют обеспечить стропильной ноге дополнительную точку опоры. Прогон представляет собой горизонтальную балку, закрепленную на вертикальных стойках, расположенную параллельно коньку. Узел крепления выполняется с помощью металлических угловых пластин либо внутреннего металлического стержня и внешней прямой скобы.

Подкосы деревянных стропил позволяют уменьшить пролет стропильных ног (включая накосные стропила). Угол наклона подкоса к горизонтальной плоскости должен составлять не менее 45°. Если стропило изготовлено из бревна или бруса, выполняется врубка подкоса с установкой стального нагеля под углом 90° к площадке примыкания, либо стык снаружи закрывается пластиной.

При необходимости усилить каркас крыши требуется установка подкоса под каждую стойку, на которую опирается наслонное стропило. При этом все подкосы одного ската упираются в общий лежень. Для крепления используются скобы.

Классификация стропильных ног

Стропилами, или же стропильными ногами, называются деревянные или металлические балки, установленные на короб дома под заданным углом. Они определяют конфигурацию кровельной конструкции, принимают на себя и стойко сопротивляются сумме постоянных и временных нагрузок, действующих на верхнюю ограждающую систему постройки.

Конструктивная простота стропильных ног крайне обманчива. На самом деле это довольно сложные элементы, требующие тщательной разметки и аккуратного раскроя. Нестыковки в соединениях стропильных ног с мауэрлатом, друг с другом и прочими составляющими системы приводят к изменению формы скатов, нарушению целостности покрытия и разрушению узлов.

С другой стороны, грамотная установка стропильных ног может скорректировать некоторые ошибки в возведении коробки дома, а не усугубить положение четким повторением и усилением перепадов высоты стен. Правда в таких ситуациях элементы каркаса изготавливают в индивидуальном порядке и скрупулезно подгоняют по факту непосредственно на объекте.

Однако прежде чем разбираться со спецификой монтажа, нужно выяснить, в чем заключаются их конструктивные различия, согласно которым стропильные ноги делятся на две группы, это:

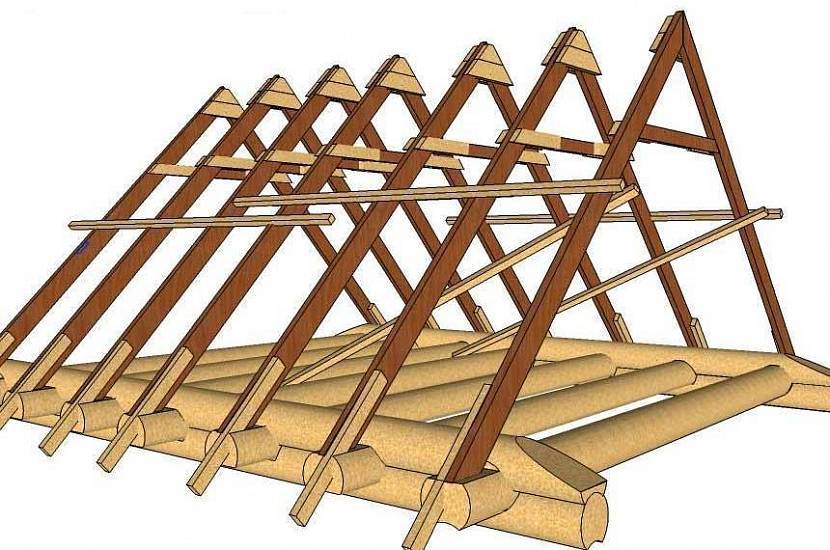

• Висячие. Вид стропилин, не имеющих верхней опоры. В вершине крыши стропильные ноги упираются торцами друг в дружку. Чтобы под весом компонентов кровельного пирога и снега, такая конструкция не распирала брус мауэрлата, висячие стропила соединяют горизонтально установленной затяжкой.
• Наслонные. Разновидность стропильных ног, укладываемая на две разные по высоте опоры. Вверху они чаще всего опираются на установленный в крест стропилинам коньковый прогон, реже упираются запиленными под углом торцами друг в дружку. Низ ложится на мауэрлатный брус или упирается в него.

От того, к какой группе относятся стропильные ноги, зависит сфера их применения и технология установки. Висячую разновидность собирают на земле, а выполненные в виде своеобразных треугольников фермы поднимают на крышу и монтируют в полностью подготовленном к установке виде.

Плюс сооружения стропильного каркаса по висячей технологии заключается в безопасности работ и возможности выполнить максимально точно узловые соединения. Если в сооружении крыши используется самый простой вариант висячей фермы с затяжкой внизу, можно отказаться от устройства мауэрлата, в место которого вполне подойдет неширокая выравнивающая доска.

Минусы висячей технологии сопутствуют преимуществам. К примеру, собранную на земле ферму гораздо сложнее транспортировать к месту установки, чем доски и брус для наслонных стропилин. Есть ограничения по перекрываемым пролетам: пределом считается 14 м, свыше которого неразумно устанавливать склонные к провисанию деревянные балки без промежуточных опор.

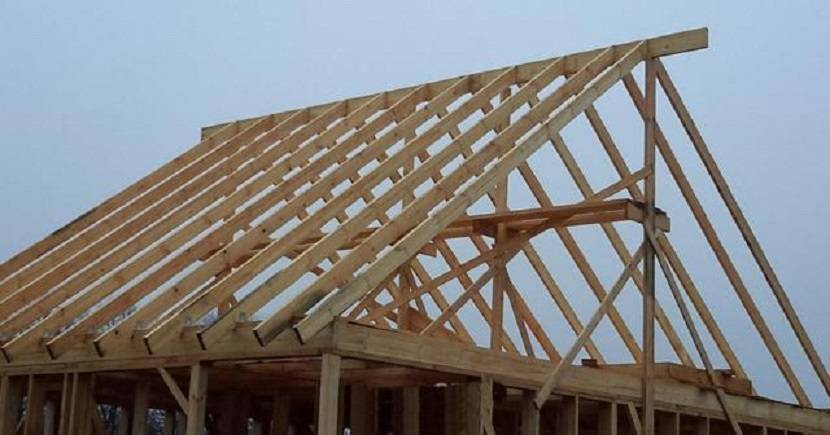

Стропильные ноги наслонной группы и верхом, и низом опираются на независимые конструкции. Верхушкой их укладывают на прогонную конструкцию, которая монтируется по балкам перекрытия или по лежню, заменяющему мауэрлат на внутренней стене. Низ либо устанавливается на мауэрлат, либо упирается в него, зацепившись за брус зубом или пришитым вместо зуба опорным бруском.

Преимуществом наслонных систем по праву признана возможность перекрытия практически любых по габаритам пролетов. Просто при увеличении перекрываемого пространства конструкция усложняется: дополняется подкосами на пару со стойками, дополнительными прогонами вкупе с лежнями, схватками.

Собирается и монтируется наслонная конструкция дольше, т.к. сооружают ее не из ферм, а из отдельных элементов. Однако как раз у этой схемы больше возможностей в корректировке недочетов короба или неравномерно осевшего сруба. Т.к. стропила наслонного типа укладываются поштучно, есть возможность слегка изменить положение и размеры узла, чтобы в итоге сформировать безукоризненно выровненную плоскость ската.

Основные узлы: виды соединений элементов

Любая из рассмотренных выше конструкций будет правильно работать лишь при грамотном соединении всех основных узлов. Только тогда они будут выполнять свою функцию, не деформируясь под воздействием внешних факторов.

Сверху стропильные балки совмещают под углом и соединяют встык, внахлест или путем врубки. Этот узел называют коньковым. Крепление встык предполагает стыковку срезанных под углом концов балок и скрепление их накладками из металла или дерева. При соединении внахлест верхние части стропилин схлестывают между собой и закрепляют болтом с гайкой или шпилькой.

Соединение врубкой вполдерева похожа на соединение внахлест. Но в этом случае верхушки стропил накладывают друг на друга после выпиливания выемок в половину толщины бруса. Потом выпиленные части соединяют, в них просверливают сквозное отверстие и стягивают их балтом.

В конструкциях арок также встречается (например, в обычной трехшарнирной арке) соединение нижней части стропил с затяжкой – карнизный узел. Соединение выполняется лобовой врубкой одинарным или двойным зубом с креплением болтами. Также для крепления могут быть использованы короткие доски или металлические пластины, наложенные на стык стропилины с затяжкой и скрепленные гвоздями.

Приподнятая затяжка врубается в стропила внахлест полусководнем с последующим болтовым скреплением.

В схеме с приподнятой затяжкой или ригелем стропила соединяются с мауэрлатом. При этом применяется скользящее (по типу ползуна) или жесткое крепление опор. Скользящее крепление выполняется с применением металлических скользящих опор, допускающих небольшие подвижки стропил. При жестком креплении применяют врубку зубом, также может быть использован опорный брусок.

Главные характеристики узлов стропильной системы

Основные узлы крепления стропильной системы кровли показаны на рис. 1. Они подразумевают наличие стропильной ноги (мауэрлата — 1), стропильной ноги (конькового прогона — 2), стойки (затяжки — 3). Конструкция стропильной системы — это основной несущий элемент кровли.

Все узлы крепления кровли должны иметь достаточную прочность, это должно исключать значительную степень риска, связанного с обрушением кровли. Последствия допущенной ошибки при соединении элементов могут оказаться самыми непредсказуемыми.

Рисунок 1. Основные узлы крепления стропильной системы кровли: 1 — мауэрлат, 2 — коньковый прогон, 3 — затяжки.

Вначале производят установку стропил на мауэрлате при наличии у строения кирпичных стен. Аналогичные узлы предусматриваются и для блоков из бетона, тогда необходимо создать железобетонный пояс жесткости, а в его конструкцию обязательно вставить шпильки. Их расположение должно быть на расстоянии от 1 до 1,5 м друг от друга, а их диаметр должен составлять более 14 мм. Верх шпилек должен быть оснащен специальной резьбой.

Мауэрлат просверливают, делая отверстия, которые необходимы для крепления элементов на нем. Каждое из отверстий должно иметь размер, совпадающий с диаметром шпильки, а его шаг должен соответствовать расстоянию между шпильками. На каждый выступающий конец шпильки надевают гайку и затягивают ее, за счет чего и обеспечивается прочность соединения мауэрлата и стены. Соединять стропила с мауэрлатом следует так, чтобы не произошло ослабление их несущей способности.

Описание основных крепежных элементов для монтажа стропильной системы

Если в процессе строительства дома было использовано оцилиндрованное бревно либо брус, то создавать армопояс не обязательно. Соединение стропил производят на верхнем брусе либо на бревне стенки. С данной целью соединения мауэрлата со стропилами применяют разные способы врубок (врезок).

Каким крепежом крепят металлические стропила:

1. Пластинами.
2. Крепежными элементами LK.
3. Уголками.
4. Кронштейнами WВ.
5. Саморезами.
6. Разновидностями уголка КР.
7. Стяжками из проволоки.
8. Монтажной лентой перфорированной ТМ.
9. Болтами с гайками.
10. Кронштейнами WВ.

Жесткое защемление стропил.

Если при соединении стропил с мауэрлатом применяют кронштейны, то их врезку на стропилах не производят, что способствует укреплению несущей способности. Обычно производят металлические кронштейны, а металл является оцинкованным и имеет размер толщины в 0.2 см. Кронштейны укрепляют гвоздями, анкерными болтами или шурупами.

Применять крепежный элемент LK можно, создавая узлы крепления не только стропил с мауэрлатом, но и других различных элементов, составляющих конструкции кровли. Крепежный элемент LK укрепляется к древесине, как и кронштейны, при этом исключение будет составлять использование анкерных видов болтов.

Монтажная перфорированная лента позволяет усилить соединительные узлы при возведении кровельных систем. Ее применяют не только с целью создания более прочных узлов, но и для укрепления элементов для дополнительного применения с целью придания жесткости либо прочности системе в целом. Крепят перфорированную монтажную ленту шурупами или гвоздями, поэтому используется она с целью усиления конструкции системы стропил любой кровли, целостность которой не будет нарушаться.

Схема креплений стропил.

С использованием уголков КР и их различных модификаций узлы крепления усиливают, чтобы они могли эффективно участвовать при соединении мауэрлата и стропил. Обеспечение соответствующей прочности узлам кровли допустимо при использовании уголков, что позволяет повысить несущие характеристики кровельной конструкции.

Использование соединительных элементов из металла не связано с врезкой уголков в систему кровли. Это не будет являться причиной понижения несущей способности кровельной системы. Применять уголки для соединения можно с применением шурупов либо гвоздей, выступы которых напоминают ерша.

Устанавливаем стропила на двухскатной крыше самостоятельно

Многие делают такую конструкцию, когда стропильные ноги свисают. Система хороша как для дома, так и для бани. Некоторые работы можно произвести на земле, а потом поднять, скреплённый материал на место установки. Пиломатериалов на такую конструкцию идёт сравнительно немного, что позволит вам сэкономить.

Требуется 1 треугольник из стропил, который изготавливают по чётким размерам и придерживаясь правил. Сделанные стропила, у которых будут хорошо вымеренные и скреплённые ригели с затяжками, подтягивают на кровлю. Здесь их нужно ставить в определённых местах вертикально и очень ровно. Крепят их к коньку с мауэрлатом.

Сделайте так и неважно, какие стропила вы установили: наслонные или висячие. Когда в конструкцию добавляют уклоны, она становится жёстче

Не забывайте, что стропила чаще всего крепятся к брусу коньковому с мауэрлатом. Выйдет надёжная двускатный дом.

Частые ошибки при монтаже стропильной системы

Перед монтажом стропильной системы нужно иметь понятие о самых распространённых ошибках при возведении крыши, поскольку они портят внешний вид дома, снижают несущую способность главных элементов, а следовательно, и безопасность конструкции.

Видео: ошибки и просчёты при установке стропил мансардной крыши

Наиболее известные ошибки при сооружении стропильных конструкций:

1. Чтобы свободно передвигаться в подкровельном пространстве, посередине нередко вырубают длинные участки готовых затяжек безупречно изготовленных ферм. Из-за этого несущий каркас становится шатким, поскольку разрезанные затяжки не мешают расхождению конструкции. В результате расползания могут появиться трещины в перекрытиях, и если их не заделать вовремя, то стропильная система просто рухнет. Для ликвидации негативных последствий нужно заменить вырезанные по неведению участки полосовой сталью, чтобы вернуть затяжкам способность и дальше работать на растяжение.
2. Грубой ошибкой является слабое крепление мауэрлата к армопоясу. Если мауэрлатный брус по небрежности не укреплён «намертво» анкерными болтами, то под давлением наклонных стропил он опрокинется и повлечёт за собой всю крышу.
3. Пренебрежение к формированию ж/б пояса жёсткости на промежуточной несущей стене из-за чего балки перекрытия начнут проседать, а крыша — разъезжаться.
4. Чтобы стойки не продавливали перекрытия, под них нужно помещать прокладки длиной не менее 1,8 м. Установка коротких прокладок приведёт к тому, что стойки начнут передавать нагрузку не на балочные перекрытия, а на настил, вследствие чего перекрытия деформируются.
5. Неправильный расчёт стропильной конструкции или выбор древесины плохого качества, из-за чего появляются прогибы. Впоследствии исправить такую ошибку очень сложно и финансово затратно. Придётся разгрузить стропильную конструкцию в повреждённом месте, приподнять её домкратом и установить деревянные стойки под прогнутые стропила, а затем забить клинья между стойкой и поперечным брусом и усилить выровненные стропила накладками.
6. При устройстве мансардных окон или облицовке фронтонов зачастую сосновые доски «в шпунт» для удобства сборки располагают пазом вверх, чего делать категорически нельзя. При такой укладке в швы начнёт просачиваться влага, оказывающая разрушительное воздействие на элементы стропильной конструкции.

7. Невыверенная геометрия стен и скатов, отсутствие ветровой балки, неправильное опирание нарожников и неверно выполненные подкосы, которые обеспечивают жёсткость конструкции и перераспределяют нагрузки.

Видео: как избежать ошибок при обустройстве стропильного каркаса

В этой статье рассмотрены ключевые элементы и особенности стропильного каркаса. Но это небольшая ознакомительная часть. Чтобы учесть при монтаже все нюансы, обращайтесь к опытным строителям и грамотным проектировщикам. Тогда все кровельные элементы будут соответствовать нормативам, а крыша станет надёжной, необычайно привлекательной и стильной визитной карточкой дома. Удачи вам.

Критерии выбора

Висячие стропила считаются более сложными в проектировании и монтаже вариантом стропильного каркаса. Эта тонкая система требует тщательного расчета, учитывающего все нагрузки и силы, которые будут воздействовать на нее изнутри и снаружи. Чтобы крыша получилась надежной, выбор осуществляют в соответствии со следующими факторами:

1. Климатические условия. Чтобы оценить, какая ветровая и снеговая нагрузка будут воздействовать на стропила, нужно определить климатическую зону региона, в котором ведется строительство.
2. Финишное кровельное покрытие. Выбор стропильного каркаса зависит от желаемого кровельного материала, так как вариант имеет оптимальный угол наклона ската и рекомендованное расстояние между элементами в соответствии с весом и размером покрытия.
3. Вид кровли. Крыша может быть односкатной, двухскатной, вальмовой, полувальмовой или шатровой в зависимости от формы и размеров сооружения.

Влияние климатических факторов

Влияние кровельного материала

Зависимость устройства каркаса от уклона

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Отличие соединения зубом и «в шип»

1. Благодаря высокой прочности соединение «в шип» отлично подходит для строительства из дерева. Шип представляет собой выступающую на бревне часть, которая соединяется с гнездом, шпунтом или проушиной другого бревна. По размеру и форме эти два элемента должны совпадать друг с другом.
2. Соединение зубом выполняется при помощи ступеньки, вырубленной в одном бревне, и выемки – в другом. Так же, как и в случае с предыдущим способом, для плотного прилегания деревянных конструкций крыши нужно соблюдать пропорции их размеров и формы.

Если застройщиком собирается деревянная кровля – узлы ног при соединении с кровельными элементами должны крепиться болтами, шурупами, скобами и саморезами. Диаметр отверстия должен быть меньше на 1-2 мм самого крепежа, крепление скоб выполняется по обе стороны элементов.

При коньковом способе соединения стропильных ног используется ригель, располагаемый вверху конструкции, а вырубка паза выполняется на половину толщины бревна. Только при соблюдении данных требований будет обеспечено плотное прилегание бревен между собой. На следующем этапе узел крепится на болты и специальные скобы.

Ровной получится деревянная крыша – узлы могут быть любой конструкции, только при одинаковых стропильных ногах. Опытные строители рекомендуют создать шаблон, чтобы все врезки и запилы были одной величины (почитайте: “Устройство деревянной крыши – особенности покрытия”).

Расчёт установки стропил

При расчёте стропильной системы делается упор на надёжность и прочностные характеристики конструкции. Необходимо выбрать правильный шаг между балками. Параметр рассчитывают по расстоянию между опорными точками и сечению брусков, а также схеме изготовления кровли.

Таблица расчётов

Расстояние между стропилами (см)	Длина стропил (см)
	300	350	400	450	500	550	600
60	4×15	4×17,5	5×15	5×15	5×17,5	5×20	5×20
90	5×15	5×17,5	5×20	7,5×17,5	7,5×17,5	7,5×20	7,5×20
110	7,5×12,5	7,5×15	7,5×17,5	7,5×17,5	7,5×20	7,5×20	10×20
140	7,5×15	7,5×17,5	7,5×20	7,5×20	7,5×20	10×20	10×20
175	10×15	7,5×20	7,5×20	10×20	10×20	10×25	10×25
215	10×15	10×17,5	10×20	10×20	10×25	10×25

Виды крепежных элементов

Среди опытных кровельщиков не стихают споры, чем эффективнее выполнять крепление стропил к балкам перекрытия и мауэрлату.  Однако, в большинстве случаев загвоздка в том, что в данных условиях практичнее использовать – гвозди или саморезы. Оба эти крепежные элемента обладают своими достоинствами и недостатками:

• Гвозди хороши тем, что для их забивания необходим только молоток, который есть в каждом хозяйстве. Однако, некоторые мастера сетуют на то, что забивать их вручную слишком долго. Стоит напомнить, что для фиксации стропил используются специальные зазубренные гвозди, которые надежно сцепляются с древесиной.
• Для сборки стропильного каркаса используют оцинкованные саморезы, которые не боятся коррозии. За счет резьбы они прочно ввинчиваются в толщу древесины, надежно фиксируя элементы между собой. Завинчивать их быстро и удобно с помощью портативного шуруповерта. Минус этого вида крепежа в том, что при демонтаже удалять саморезы из дерева долго и муторно.

Крепежные элементы для фиксации стропил

Различные способы крепления стропильных ног

Варианты иного применения металлочерепицы

Металлический материал для создания кровельного покрытия можно применять не только для обустройства крыш зданий, но и для возведения ограждений. Нередко можно увидеть забор из металлочерепицы или другого более дешевого материала для кровли – профнастила. Выглядит подобное ограждение современно и красиво. Его не только очень удобно монтировать, за ним легко ухаживать. Забор из профнастила или металлочерепицы отличается долговечностью и привлекательным внешним видом.

Исходя из вышеописанной информации, монтаж металлочерепицы не относится к сложным работам, но без знания и соблюдения ее установки и при отсутствии необходимых инструментов и навыков, это приведет к некачественному выполнению работ. Допущенные ошибки станут результатом того, что кровля в первый же год эксплуатации начнет протекать.

Вспомогательные детали для узлов кровли

Гидроизоляция крыши

Так как встраивание в плоскую кровлю дымоходов, вентиляционных труб и других деталей – процесс ответственный, для монтажа узлов мягкой кровли используются специальные материалы и детали. К примеру, это специальная полимерная (бутиловая) лента с алюминиевым напылением. Ее легко наклеить на любое основание, а промежутки заделываются полимерным герметиком или мастикой.

Обычно современные кровли имеют сложную конструкцию и немалую стоимость, поэтому малейшее нарушение технологии их создания приводит к обрушению кровли и большим финансовым потерям. Поэтому изготовление крыши из металлочерепицы требует неукоснительного соблюдения правил и рекомендаций производителей кровельных материалов.

Заключение по теме

На самом деле нами рассмотрена всего лишь небольшая часть соединительных узлов крепления стропильной системы кровли. Но даже на их примере становится понятно многообразие деталей и узлов. То есть кровельная конструкция – система сложная, состоящая из большого количества разных элементов и деталей, которые соединяются между собой по-разному.

Задумываясь о строительстве собственного дома, застройщики часто достаточно снисходительно относятся к плоской крыше. Даже в сравнении с односкатной, не говоря уже о двускатной и тем более о многоскатной крыше, она кажется слишком «простой».

Но профессионалы знают, что значение имеет не сам по себе тот или архитектурный элемент или строительные материалы, а то, насколько они вписываются в замысел архитектора. Дом с с плоской крышей может выглядеть не менее изысканно, чем при любом другом ее устройстве!

Устройство плоской кровли

Тем более среди неоспоримых преимуществ плоской (мягкой) кровли:

• Относительно невысокая стоимость и доступные материалы;
• Простота укладки кровельного покрытия;
• Возможность полностью использовать пространство под крышей и саму крышу;
• Безопасность в эксплуатации;
• В отличии от кровельных работ, при проведении которых применяются другие материалы, монтаж плоской кровли можно производить в холодное время года, используя специальные технологии.
