Обустраиваем вентиляцию чердака своими руками

Современные приспособления

Одним их наиболее современных видов продух для вентилирования крыши являются кровельные аэраторы. Такое устройство представляет обыкновенную трубу, которая сверху прикрыта «шапочкой». Подобные приспособления устраняют конденсат, лишнюю влагу и застоявшийся воздух, создавая воздухообмен в холодном чердаке дома на самом высоком уровне.

Пример кровельного аэратора, установленного на мягкой крыше

Современный рынок предлагает массу вариантов данного оборудования

Такое устройство монтируется в скат крыши, обеспечивая необходимую разницу температур и давления в движении воздушных масс. Аэраторы являются инновационной заменой коньковых продухов.

Они изготавливаются двух видов:

Точечные модели оснащаются вентиляторами, чтобы оптимизировать движение воздуха. Непрерывные аэраторы представляют собой пластину, которая устанавливается вдоль конька с отверстиями. С виду они практически не видны, но благодаря масштабной площади отверстий, обеспечивают интенсивный воздухообмен. Во всех ли случаях можно использовать такое оборудование для вентиляции чердака?

Непрерывный кровельный аэратор практически не заметен на кровле

• Установка возможна там, где предусмотрено наличие карнизных пазух. Есть и другие варианты установок.
• Уклон крыши должен быть в диапазоне от 15 до 45 градусов.
• Расстояние от дымохода или стены составляет не менее 30 сантиметров.
• Точечные модели устанавливаются на расстоянии 50 сантиметров от конька.

Установка кровельного аэратора

Установка кровельного аэратора на металлочерепицу

Аэраторы позволяют предотвратить конденсат, избежать проникновения горячего воздуха в жаркий период, появление наледи и сосулек зимой, сырость и преждевременный износ стропил.

Планируя способ вентиляции чердака в частном доме, нужно исходить из многих критериев: архитектурных особенностей строения, формы крыши, типа кровельных материалов и площади помещения. Результативность системы зависит от качества материалов, расстановки отдушин и правильности выполнения монтажа.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Вентиляция чердака: обзор актуальных схем и способов их реализации

Не использовать просторный чердак в качестве дополнительной комнаты как минимум расточительно, и именно поэтому так необходима вентиляция подкровельного пространства

Планируете использовать чердачное пространство как жилое помещение, но не знаете, как его сделать комфортным? Я расскажу о том, как функционирует вентиляция чердака. При грамотном устройстве системы замещения спёртого воздуха свежим, вы сможете сделать чердак пригодным для всесезонного комфортного проживания. Кроме того, инструкция по устройству вентиляционных систем будет вам полезна, даже если чердак в частном доме не предполагается использовать как жилье.

Четыре причины для вентиляции чердачных помещений

Пример устройства продухов для приточно-вытяжной вентиляции на современной кровле

1. Комфорт проживания в мансарде. Чистый свежий воздух – это одно из главных условий комфортного проживания в помещении. Поэтому, если помещение под крышей используется для проживания, о нормальном воздухообмене нужно позаботиться еще на этапе проектирования кровли.
2. Отсутствие конденсата. Эффективный воздухообмен позволяет предупредить появление конденсата на окнах, что актуально, если подкровельное помещение используется в качестве мансарды.
3. Отсутствие плесени. Своевременное замещение тёплого влажного воздуха свежим предупреждает появление плесени на строительных поверхностях. То есть, если в мансарде воздух не будет застаиваться, по углам не появится плесень, независимо от того, какими материалами выполнена отделка.
4. Продолжительный ресурс кровли. Избыточная влажность воздуха губительно сказывается на состоянии кровельного материала. Более того, если не отводить влажный воздух из-под кровли, на пароизоляции будет скапливаться конденсат, который может снизить ресурс утеплителя. Правильно организованная вентиляционная система увеличит ресурс кровли без необходимости в ремонте.

Вентиляция чердачных помещений, какой она бывает

Оптимальный вариант — это приточно-вытяжная система, работающая по естественному принципу, как это показано на схеме.

Под свесами стропильной крыши устроены продухи, через которые обеспечивается приток свежего холодного воздуха, в то время как более теплый влажный воздух будет уходить в слуховые окна или другие технологические отверстия в верхней части фронтона или ската.

Предпочтительный вариант при использовании современных кровельных материалов – это устройство контробрешётки с вентиляционными зазорами. В то же время воздухообмен в утеплённом пространстве чердака обустраивается отдельно, посредством приточно-вытяжной системы.

Имейте в виду, что вентиляция чердака должна планироваться и строиться как комплексная система. То есть, в проекте нужно предусмотреть систему воздухообмена и в чердачном помещении, и в подкровельном пространстве, а также утепление труб и изоляцию прочих коммуникаций. Кроме того, проектирование вентиляции должно выполняться с учётом типа используемых теплоизоляционных материалов.

Типы вентиляции мансардного помещения

Недостаток системы – излишняя зависимость от температуры снаружи дома. То есть, в теплое время года проветривание будет слабым.

Преимущество принудительной системы в том, что она не зависит от климатических условий: отработанный воздух с одинаковой эффективностью будет отводиться и зимой и летом.

Способы отведения воздуха наружу

Под коньковой планкой на пироге из профнастила или из металлочерепицы своими руками устраивается продух, прикрытый сеткой. Устройство продуха таково, что конденсат, образующийся в холодное время года, будет стекать не в помещение, а будет вытекать на скат.

Особенность решения в том, что окна постоянно открытые, независимо от времени года. Для того, чтобы предупредить проникновение животных и птиц, поверх окон устанавливаются декоративные решетки.

Преимущество специальных аэраторов перед обычной трубой, вмурованной в кровлю, это особая конструкция, которая препятствует образованию и проникновению конденсата в помещение.

В продаже есть клапаны с ручными и автоматизированным управлением.

Вентиляция чердака: обзор актуальных схем и способов их реализации Как сделать вентиляцию чердака? Читайте о схемах и методах установки в статье

Три основных заблуждения и устранение последствий ↑

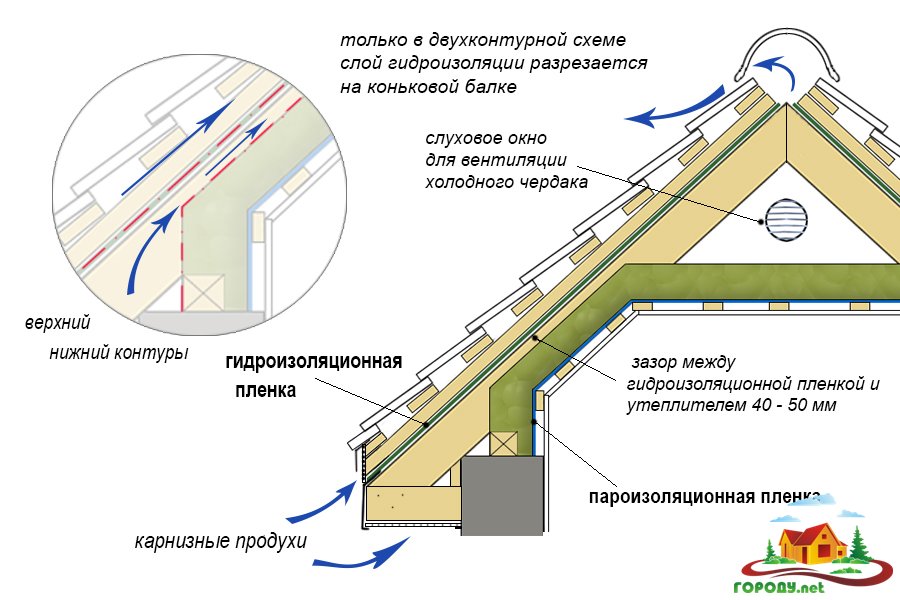

Принцип подкровельной вентиляции

Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.

Заблуждение первое – о временах года ↑

Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:

• жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
• при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
• такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.

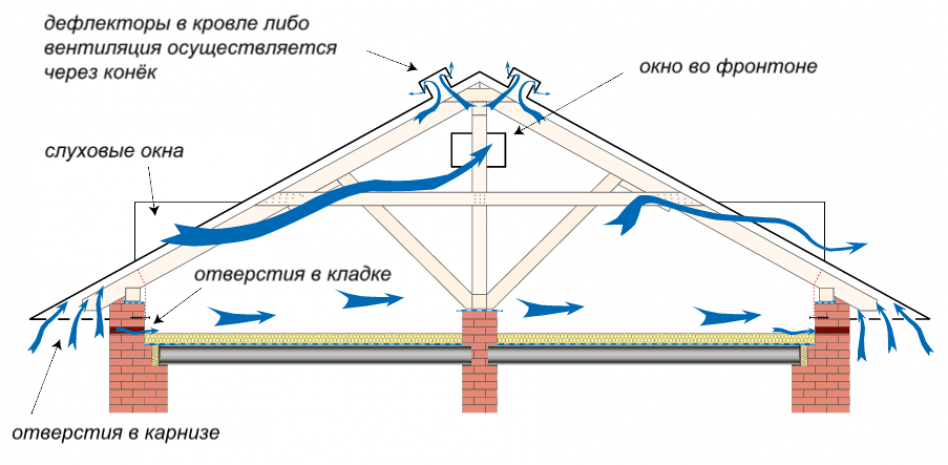

Схема воздушных потоков

Заблуждение второе – в доме будет холодно ↑

Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:

• на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
• кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.

Заблуждение третье – размер не имеет значения ↑

Размеры отверстий для циркуляции воздуха не имеют значения:

• это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
• при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
• если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.

Выход из положения при плохой вентиляции ↑

Замерзший конденсат на стропильной системе и обрешетке

Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.

Самый простой кровельный аэратор

Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.

В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.

Вентиляция чердачного помещения – это необходимость

Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).

Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.

Три основных заблуждения и устранение последствий ↑

Принцип подкровельной вентиляции

Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.

Заблуждение первое – о временах года ↑

Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:

• жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
• при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
• такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.

Схема воздушных потоков

Заблуждение второе – в доме будет холодно ↑

Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:

• на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
• кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.

Заблуждение третье – размер не имеет значения ↑

Размеры отверстий для циркуляции воздуха не имеют значения:

• это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
• при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
• если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.

Выход из положения при плохой вентиляции ↑

Замерзший конденсат на стропильной системе и обрешетке

Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.

Самый простой кровельный аэратор

Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.

В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.

Вентиляция чердачного помещения – это необходимость

Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).

Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.

Рекомендации профессионалов

И, под занавес, несколько важных советов тем, кому интересно как правильно сделать вентиляцию чердака:

Все элементы вентиляции должны быть устойчивыми к любым погодным условиям; Очень внимательно отнеситесь к расположению коньковых продухов. Их устанавливают возможно ближе к коньку; В качестве карнизных продухов эффективно работают непрерывные софиты

Лучшие материалы для них — не ржавеющие алюминий или пластик Поверхность софитов прикрывается мелкой сеткой; При оборудовании вентиляции чердака без слуховых окон особое внимание следует уделить продухам между стропилами

Важно, чтобы в процессе эксплуатации они не забивались мусором и пылью; Для расчетов вентиляции чердака над мансардой привлеките профессионала; Установите на чердаке декоративные вентиляционные окна, придающие шарм и особый стиль вашему дому; Вывод приточной вентиляции на чердак оборудуйте по всем правилам Монтировать приточную установку следует в самом чистом месте, не ближе 8 метров от вытяжной трубы

Советы по устройству вентиляции

Как уже было сказано, вентиляция на чердаке дома необходима, поэтому устраивая ее самостоятельно надо прислушиваться к рекомендациям специалистов:

• отверстия на верхнем стыке крыш должны располагаться как можно ближе к хребту:
• вентиляция должна быть способной вынести различные погодные колебания;
• если под карнизами планируется установка софитов, то они должны быть из пластика или алюминия. Иначе может начаться коррозия;
• чтобы избежать образования инея на чердаке, продухи устанавливаются внутри, а при обустройстве отверстий необходимо следить за недопущением задержки воздуха и их засорения;
• установленный рекуператор предотвратит появление конденсата;
• трубы, которые служат для вентиляции, должны быть с решетками;
• слуховые окна не только являются хорошей вентиляцией, но еще и украшают строение.

Вентиляция на чердаке

Перед тем как начать оборудование чердака вентиляцией надо хорошо все просчитать. Расчет вентиляции чердака дело кропотливое, но его тоже под силу сделать самому. Количество и форма продухов зависит от нескольких составляющих:

• какой вид теплоизоляции и гидроизоляции использовался при строительстве дома;
• площадь чердака;
• интенсивность поступления воздуха из жилых помещений.

Чтобы не допустить образования обледенения, которое разрушает стройматериалы, необходимо предусмотреть способность карниза быстро нагреваться. Для этой цели необходимо хорошо продумать щелевые отверстия.

Чтобы вентиляция работала эффективно, требуется определиться с площадью продухов. Точкой отсчета являются стропила. Если их длина равна двадцати метрам, то для карнизной вентиляции отверстия должны быть площадью 400 квадратных сантиметра. В случае, когда стропила десять метров, то площадь соответственно – 20 квадратных сантиметров.

Также в расчетах можно отталкиваться от пропорции: что 1 квадратный метр отверстий для вентиляции приходится на 500 квадратных метров площади чердака, а для чердака площадью 200 квадратных метров необходимо 0,4 квадратного метра отверстий.

Диаметр отверстий берется без учета ширины решеток.

Как устроить вентиляцию чердака в частном доме

Устройство вентиляции чердака своими руками потребует некоторых познаний. Специалисты советуют серьезно отнестись к каждой детали. Сначала придется заняться тонкими расчетами, а потом обратиться к выбору оптимального типа. Это гарантирует сохранение оптимальных условий вместе с увеличением срока эксплуатации материалов.

Расчет вентиляции чердака

Расчет вентиляции чердака – главная проблема. Проектировщики занимаются им на этапе создания стропильной системы, так как после строительства кровли справиться с этой работой намного сложнее. Для расчетов не потребуются серьезные познания, так как они осуществляются по соотношению 1:500 площади продухов и чердака.

Если общая площадь чердачного помещения составляет 250 квадратных метров, общая площадь продухов должна составить 0,5 квадратного метра. Точные данные получить без профессиональных навыков не получится, но стоит постараться максимально приблизиться к ним. Параллельно следует учитывать советы профессионалов.

Естественная вентиляция

Естественная вентиляция практически не используется. Раньше этот вид оставался стандартом, а теперь ему на замену пришли принудительные системы. Если же чердак постоянно не эксплуатируется, можно воспользоваться такой простой схемой. Для этого входные отверстия делаются в подшивке кровли, а выходные – в коньке. Это обеспечивает свободное движение воздуха в помещении.

Принудительная вентиляция

Принудительная вентиляция организуется простейшим способом. Применение механических средств гарантирует движение воздуха без жесткого указания места расположения входа и выхода. Хотя специалисты напоминают, что для максимального охвата всего объема первый должен находиться ниже, чем второй. В этом случае воздух будет обновляться в разы быстрее, сокращая нагрузку на оборудование.

Особенности вентиляции вальмовой крыши

Вальмовая или четырехскатная крыша требует особой оценки. В этом случае вентиляционная система чердачного помещения несколько отличается от стандартной. Да, входные и выходные отверстия располагаются в тех же местах, но их появляются дополнительные условия. Так, входные отверстия должны находиться на всех сторонах кровли, чтобы перемещать большие объемы воздуха, но при этом необходимо учитывать возможность их закрытия.
