Советы специалистов
Как и в любой другой работе, при выполнении отверстий есть особенности и нюансы, которые должны быть известны для достижения желаемого результата. Например, как правильно выбрать размер отверстий. Выбор зависит от материала, из которого они сделаны. Если отверстие сделано из дерева, то необходимо оставить зазор, который определяется толщиной тепло- и гидроизоляционного слоя. Не рекомендуется делать слишком большие, более 10 см припуски, в этом случае их трудно сварить. В дереве ремесленнику иногда трудно сделать круглое отверстие. Допускается делать квадратное отверстие, которое на практике гораздо проще сделать.
Однако в бетонных стенах и потолках лучше делать отверстия с точным диаметром. Этот материал устойчив к колебаниям температуры и влажности. Одной из типичных ошибок в работе могут быть следующие особенности строительства дома:
- проводка. Не зная точную электрическую схему, не приступайте к работе. Восстановление займет много времени и денег;
- оборудование. Без специального оборудования трудно найти место, где его отсутствие гарантировано. Если сверло внезапно натолкнется на препятствие, остановите работу, попробуйте проделать отверстие в другом месте или вырежьте металл;
- Ослабление несущей стены. Отверстие в бетонной монолитной стене можно сделать не беспокоясь. Однако кирпичная или блочная стена менее прочна. Работая с молотком, можно легко нарушить целостность участка над отверстием, который может треснуть, а в некоторых случаях обрушиться.
Все работы должны выполняться в соответствии с действующими правилами. Отверстия диаметром менее 200 мм не регулируются и могут быть изготовлены владельцами недвижимости по своему усмотрению. При необходимости просверлить скважину с большими значениями необходимо согласовать эту операцию с соответствующими органами, иначе могут возникнуть серьезные проблемы, вплоть до незначительного штрафа и восстановления проделанной скважины.
Вентиляция на кухне.
Многие хозяева думают, что установка вытяжки над плитой решает проблему общей вентиляцией кухни, т.е. вытягивает пары и хорошо. Мало того, стараются ставить более мощные вытяжные устройства, не понимая, что воздух должен не только вытягиваться, но и поступать свежий, т.е. должна быть циркуляция. Но этого не будет, если у Вас установлены, стеклопакеты, которые плотно закрыты. Для устранения негативных последствий высокой герметичности окон со стеклопакетами из ПВХ, дерева и алюминия и поддержания круглосуточно благоприятного микроклимата в помещении рекомендуют устанавливать приточную оконную вентиляцию.
Оконная вентиляция, сохраняет все достоинства современных пластиковых окон и при этом обеспечивает:
- снабжение кислородом и способствует удалению воздушных загрязнений (например, при закрытых окнах в спальне, полностью устраняет ощущение духоты во время сна);
- предупреждает образование конденсата на поверхностях стеклопакетов и откосах, т.к. это приводит к образованию грибковой плесени;
- возможность снизить расходы на обогрев помещений (открывать окно в холодное время года для проветривания помещения нет необходимости);
- защиту помещение от попадания атмосферных осадков, пыли, насекомых, тополиного пуха и т.д.
Кстати, я об этом устройстве узнал случайно, когда увидел рекламу в Киевском метро лет десять назад. И меня до сих пор поражает, почему организации, которые занимаются пластиковыми окнами, не предлагают своим заказчикам этот столь необходимый проветриватель. Воздухообмен в соответствии со строительными нормами и правилами в жилых зданиях должен быть 3 м³/ч на один квадратный метр жилой площади. Для кухни и санузлов удаления загрязнённого воздуха должно быть 60-90 м³/ч, а реально через закрытые современные деревянные, пластиковые и алюминиевые окна воздухообмен меньше 6 м³/ч, что не есть хорошо.
По статистике жители крупных городов проводят в закрытых помещениях около 80% времени. Каждый человек, вдыхая в день тысячи литров воздуха, оставляет в себе бактерии, грибы и вирусы. Болезненное состояние, вызванное влиянием закрытого помещения. В зданиях массовой застройки чистый воздух поступает за счет естественной вентиляцией через щели в окнах и дверях, смешивается с грязным воздухом и удаляется через вытяжные каналы в кухне, туалете и ванне. Такая вентиляция помещений экономичная и простая в эксплуатации. Установив пластиковые окна, герметичные межкомнатные двери с низкой воздухопроницаемостью, здания остаются с не работающей системой вентиляции, и это приводит как следствие, к повышению относительной влажности и, что особо опасно, к повышению содержания вредных веществ в воздухе со всеми вытекающими последствиями.
Оконная вентиляция — обеспечение постоянно циркулирующего воздуха. Открывание створки окна, малоэффективно, поскольку приводит к нарушению температурного режима, колебанию температуры в помещении, а также к ухудшению звукоизоляции, что особенно актуально для окон, выходящих на автодороги. Думаю, я убедил в необходимости проветривателя в пластиковых окнах.
Роль воздухораспределения в эффективности вентиляционной системы
В проектировании приточно-вытяжной вентиляции большую роль играет процесс правильного распределения потоков воздуха. Если не учитывать при расчетах эти данные, то вентиляционная система даже с высокими показателями воздухообмена может оказаться неэффективной, в процессе удаления загрязненного воздуха из квартиры или коттеджа. Одной из основных задач при проектировании вентиляции является правильное расположение приточных и вытяжных распределительных устройств, для достижения максимального эффекта.
Воздухораспределителем называется специальный прибор благодаря которому воздух попадает в помещение, и различаются по конструкции и соответственно дизайну. Они бывают в виде:
- Решеток, регулируемых и нерегулируемых, различной геометрической формы и с направлением воздуха как в одну, так и во все стороны. Такие воздухораспределители могут использоваться для приточной, вытяжной и переточной систем вентиляции и располагаться на потолке, стенах или на полу.
- Перфорированных панелей. Эти устройства представляют собой панели с перфорацией, расположенной как в один, так и в несколько рядов. Они удаляют воздушные потоки из верхней части комнаты.
- Диффузоров или плафонов. Такие устройства используются для приточной и вытяжной вентиляции, могут быть с регулятором потоков воздуха.
- Сопловые и щелевые. Они бывают как приточные, так и вытяжные и могут создавать большую струю воздуха с высокой скоростью, до 30-40м/с.
Именно их правильное местоположение позволяет эффективно распределить приточный и вытяжной воздух по помещению.
Схему правильного распределения воздушных масс в здании, заказывают отдельно от проекта, компаниям, которые на этом специализируются, а самостоятельно произвести расчеты можно, с помощью справочников или различных компьютерных программ. Одна из таких программ называется Swegon.
Вытяжные устройства в стенах домов
конструкция осевого вентилятора: 1 провод электропитания, 2 – решетка воздухозаборная, 3 – выключатель, 4 – провод выключателя, 5 – крыльчатка, 6 – жалюзи
В некоторых случаях удобнее прибегнуть к механическому отводу отработанного воздуха, то есть установить вытяжную вентиляцию через стену на улицу. Основной компонент системы – вытяжной вентилятор. Он встраивается в вытяжное отверстие в стене и прекрасно выполняет свои функции. В качестве бытовых представлены осевые модели. Некоторые из них оснащены жалюзи, которые предотвращают обратную тягу.
Вентилятор может запускаться вручную или автоматически по команде датчика влажности. Самые совершенные оснащены таймером, запускающим двигатель по заданному режиму.
Как вывести вентиляцию через стену – важный вопрос, но сначала следует рассчитать характеристики оборудования:
М = О х В,
где М – мощность вентилятора, О – объем помещения, (чтобы его получить, перемножьте длину, высоту и ширину комнаты), В – воздухообмен в зависимости от назначения.
Нормы воздухообмена:
- для кухни 15 крат,
- для туалета 8 крат,
- для ванной или душевой комнаты до 20 крат.
- первые этапы работы
Для установки вытяжного вентилятора в стене квартиры необходимо просверлить круглое отверстие с помощью дрели и перьевого кольцевого сверла.
- В готовое отверстие вставляется муфта, которая прилагается в комплекте.
- Если для выбранной модели вентилятора требуется квадратное отверстие (бывает редко), используется перфоратор с лопаткой.
- Далее делается разметка для крепления вентилятора. Он прикручивается к стене на распорочные дюбеля.
и вот вентилятор установлен
- Со стороны улицы щели между трубой и стеной тщательно запениваются.
- Устанавливается обратный клапан, который не позволит холодному воздуху проникать в помещение при выключенном вентиляторе. Некоторые модели вентиляторов оснащены собственным обратным клапаном.
- После того, как вентиляция выведена через стену, снаружи крепится декоративная решетка.
Подключаются к электропитанию вентиляторы через легкоплавкие предохранители, которые установлены в электрощитке.
Если вы сомневаетесь в собственных знаниях электрики, пригласите для подключения вентилятора мастера-профессионала. А в помощь храбрым наш видеоролик:
Как располагать систему стеновой приточной вентиляции
Каждое устройство приточной вентиляционной системы должно располагаться с учетом особенностей его функционирования.
Клапан
Стеновые воздушные клапаны размещают на расстоянии 30 см от ближайших оконных рам и далее. При меньшем расстоянии после обмерзания клапана начнутся обмерзание стены и образование конденсата на окне.
В зимнее время из приточного клапана будет поступать холодный воздух, поэтому расположение этого устройства должно быть таким, чтобы на людей в помещении не дуло (например, на уровне верхней трети стены).
Рекуператор
По аналогии с клапанами рекуператоры размещают на уровне голов или поверх голов находящихся в доме людей. Настоятельно не рекомендуется располагать эти устройства рядом с кроватями. В отдельных случаях агрегаты монтируют на стене на расстоянии 5– 0 см от потолка, углов и оконных рам.
Рекуператор – теплообменник специальной конструкции.
Проветриватели
На блоке проветривателя имеются отверстия, через которые воздух проникает в помещение. Поэтому блок проветривателя располагают с учетом того, где они находятся.
Если устройство не имеет встроенного подогревателя, его размещают рядом с батареей, но не вплотную к ней. Так выходящая из проветривателя холодная воздушная среда будет смешиваться с теплой.
Бризер
Этот аппарат управляет температурой поступающего воздуха автоматически при помощи встроенного климат-контроля и управляется с пульта дистанционного управления или со смартфона, поэтому может устанавливаться на любой высоте. Единственные ограничения – 5 см от потолка и от углов и 30 см от ближайшего окна.
В отличие от предыдущих устройств, бризер не располагается напротив вытяжки. Воздух, выходящий из этого прибора, должен распространяться по комнатам, а не дуть в вытяжные отверстия.
Что делать, если клапан обмерзает
Во время сильных морозов конденсат, выпадающий на сильно охлажденных поверхностях клапана, превращается в иней.
Если естественная вытяжка не работает, может появиться конденсат.
Это может происходить по нескольким причинам:
- Естественная вытяжка не работает и не удаляет водяные пары из помещения.
- Система отопления в квартире не рассчитана на установку приточных клапанов.
- Клапан установлен неправильно (слишком близко к окну, далеко от батареи) или недостаточно утеплен.
- Клапан занавешен плотными шторами, из-за которых вдоль стены образуется холодное пространство.
Порядок проведения работ
С помощью дрели в стене проделываются 4 отверстия. Прежде чем начинать сверление, под метку прикрепляется бумажная коробочка, в неё будет собираться бетонная пыль. В стену вставляются дюбеля, остаётся саморезами прикрепить к ним направляющее кольцо и вставить снизу шланг пылесоса. В кольцо вспомогательного элемента нужно направить коронку перфоратора и начать сверление стены.
В среднем толщина стены городского дома составляет 40 см, из которых кирпичная стена может составлять 1-1,5 кирпича, остальное — это утеплители, прессованные наполнители и слой штукатурки. В частном доме кладка может составлять 4 кирпича, то есть 60–70 см, что необходимо учесть при выборе коронки.
Стены деревянного и блочного домов несколько тоньше, но учитывая особенность материалов, следует выбрать соответствующий режим вращения режущего элемента, чтобы не допустить образования сколов древесины на внешней стороне, если сверление производится изнутри здания.
В получившееся отверстие необходимо поместить закладную, заранее утеплённую трубу. Изначально её размер может быть немного больше необходимого. Окончательная обрезка будет произведена, после того как вспомогательное кольцо для сверления будет снято, а на его месте окажется основание под клапан вентиляции. Чтобы не ошибиться с размером, вставленная в отверстие труба у самой стены обводится маркером или оборачивается скотчем так, чтобы наметить место обрезки.
Обрезка может производиться пилкой лобзика с мелким зубом, секатором, строительным ножом, но аккуратнее всего срез получается при работе «болгаркой». Вместе с трубой укорачивается и утеплитель, но его остатки не нужно выкидывать, ведь они пригодятся для внутреннего утепления трубы, если она расположена под навесом ската крыши. Главное, чтобы утеплитель оставался сухим.
После окончательной установки трубы, производится сборка комнатного блока вентиляции, а через стену устанавливаются вентиляционная решётка и акустический козырёк. Такая вытяжка на стене внутри жилого помещения смотрится аккуратно, ведь она занимает мало места и не привлекает особого внимания. Её легко спрятать за шторой, но приток свежего воздуха, поддержание комфортного микроклимата в комнате сложно будет не заметить.
Сколько стоит кладку построить

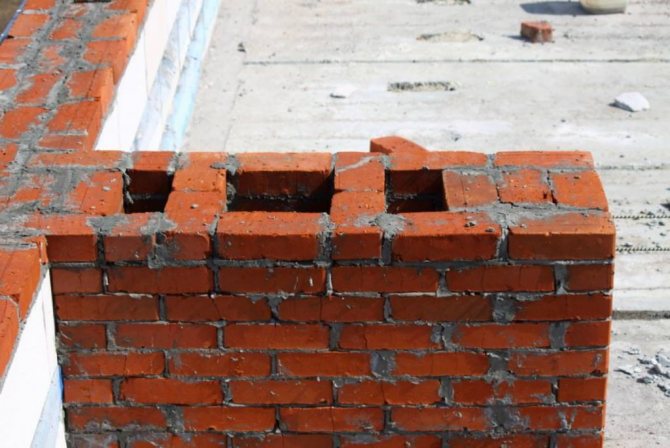

Для вентиляционного канала можно использовать б/у кирпич
Несмотря на популярность монолитного и каркасного домостроения, кладка из штучных материалов до сих пор пользуется спросом при строительстве. Качественно сделать работу под силу опытным мастерам, с определенными навыками и знаниями. Если планируется для выполнения такого вида работ приглашение специалистов, то тогда обязательно составляется смета. На нее влияет:
- этажность постройки;
- площадь помещений;
- геометрическая сложность каналов;
- выполнение перевязки с уже существующей кладкой;
- необходимость отделки осадочных швов;
- вид материала и его цена, пр.
В то же время скорость выполнения работ не зависит от таких характеристик кирпича, как марка прочности, устойчивость к промерзанию, цветовые предпочтения. Поэтому эти параметры не влияют на расценки.
Уточненные расчеты учитывают реальные затраты рабочего времени по каждому виду выполняемых работ (человеко-часы). Проведя хронометраж выполнения каждой строительной операции, определяется точная ее продолжительность. Имея эти данные, а также размер средней заработной платы по конкретному региону можно посчитать часовой тариф по формуле:
Р = С/V,
где:
Р – тариф (руб.);
С – размер зарплаты (средний) (рублей/день);
V – продолжительность работ за день (час).
Пример
Бригада выполняет кладку, работая 12 часов в день. При показателе С = 900 р./день стоимость работ 1 часа будет: 900/12 = 75 рублей в час.
Принимается во внимание и то, что тариф на укладку, к примеру, пустотелого полуторного кирпича будет значительно ниже. Это аргументируется более высокой скоростью выполнения работ. Количество штучных единиц в единице кладочного объема в этом случае тоже будет меньше
Все это объясняет, почему цены на этот вид услуг в различных регионах, на разных объектах отличаются
Количество штучных единиц в единице кладочного объема в этом случае тоже будет меньше. Все это объясняет, почему цены на этот вид услуг в различных регионах, на разных объектах отличаются.
Правильно выполненная система вентиляции в доме поможет поддерживать оптимальные параметры микроклимата, способствует чистоте воздуха в нем, предотвратит образование загрязнений в каналах и потерь тепла.
А если без кладки
Самодельный вентиляционный канал в кирпичных стенах делается с применением труб. Но и в этом случае нужно, чтобы в каждой комнате был собственный воздуховод. Один из выходов должен находиться на высоте два метра над фундаментом (можно и выше) внутри наружной стены (втягивает воздух с улицы). Второй — на крыше (удаляет воздух из дома). К нему сводят все каналы. Труба должна возвышаться на метр над крышей. Входные отверстия для решеток находятся под потолком, не ниже 10 см. Закрываются заслонками, которые регулируют поток воздуха.
Объединять можно вытяжки из сауны-кухни, ванной-туалета. Все четыре могут быть объединены на чердаке
Важно, чтобы в местах соединений были надежные уплотнители. Сведения «в букет» можно делать только в том случае, если службы находятся на одной стороне дома
В одноэтажном доме их можно монтировать в потолке (выходят на крышу через чердак). На чердаке трубы следует утеплить.
Для стояков естественной вентиляции диаметр труб — 125 х 150 мм, принудительной — 100 х 125 мм. Выбор материалов зависит от того, что понравится хозяину и цены. Могут быть из полимеров, оцинковки, асбестоцемента, бетона. При монтаже труб опускают в пространство между стенами и цементируют. Важна герметичность в месте выхода венттрубы на крышу. Для этого используют проходной элемент из резины или силикона. Воздуховод и выход вытяжки соединяются гофрированной трубой.
Устройство продушин во фронтоне
В случае если делается вентиляция чердака над мансардой, то в большинстве случаев прорезаются маленькие проемы для прохождения свежего воздуха с каждой стороны. Данный вариант употребляется лишь для двускатных и ломаных крыш, поскольку они имеют фронтон с каждой стороны. Совладать с устройством отверстий для воздухообмена с внешней средой в полной мере реально без привлечения экспертов, особенно в случае если строение каркасное.
Предлагаемый комплект инструментов
- Рулетка и карандаш нужны для нанесения разметки.
- Сверлом делается первое отверстие для режущего инструмента.
- Электрический лобзик употребляется для отделения ненужной части.
- Шуруповертом закручиваются крепежные элементы декоративной решетки.
Основные работы
Перед тем как будет сделана вентиляция на чердаке частного дома своими руками, должны быть произведены несложные расчеты с учетом информации, изложенной выше. По окончании определения размеров каналов для воздухообмена возможно создавать базовые работы.
Обучающая инструкция окажет помощь сделать квадратное отверстие в каркасной конструкции:
- Изначально выбираются места для проемов. В большинстве случаев это центральная часть чердачного пространства. В случае если очень сильно сместить воздухообменные каналы в сторону, то возможно нарушить эстетическую привлекательность строения.
- На поверхность фронтона наносится предварительная разметка. Посредством рулетки и карандаша проводятся линии по периметру будущего проема. Диагонали наряду с этим должны совпадать по размерам.
- Потом начинаются работы по вырезанию боковой части фронтона. Сперва сверлом делается отверстие, в которое сможет попасть лезвие лобзика. Затем делается вырез по периметру.
- На финишном этапе устанавливается особая решетка, соответствующая размерам проема. Крепление осуществляется саморезами, каковые по окончании вкручивания закрываются декоративной панелью.
Дополнение! Приблизительно так делается вентиляция холодного чердака для каркасного строения. В случае с брусом либо другим материалом может потребоваться совсем другой инструмент для вырезки воздухообменных отверстий.
Преимущества и недостатки применения пластиковых труб для вентиляции
Система вентиляции из канализационных труб в стенах
Как видно, в частном малоэтажном доме такой проект, как вытяжка из канализационных труб, вполне реализуем. Правда, при этом стоит учитывать как положительные стороны этого материала, так и его недостатки.
Разобраться в достоинствах и проблемных моментах лучше всего в сравнении канализационных ПВХ-труб со специальными пластиковыми коробами из ПВХ для систем вентиляции воздуха.
Ну а начать сравнение лучше с недостатков канализационных труб из пластика:
- трубы имеют круглую форму сечения, стандартные короба имеют форму прямоугольника, а это значит, что в пространстве между перекрытиями они будут занимать больше места;
- относительно небольшой диапазон температур: максимум, что может выдержать пластик, – это 70 градусов, значит, он не подходит для мастерских, бань и саун;
- канализационные трубы ограничивают возможности установки вентиляторов – конструкция будет передавать вибрацию электродвигателя;
- трубы в основном предназначены для установки в вертикальном положении, поэтому для горизонтального или наклонного варианта установки необходимо, кроме стандартных узлов, применять дополнительные кронштейны или хомуты.
Ну и в заключение следует обратить внимание на общие недостатки пластиковых изделий как специального назначения, так и для канализации – пластик, в отличие от металла, со временем становится хрупким. А вот что касается положительных сторон, то здесь список намного объемнее:. А вот что касается положительных сторон, то здесь список намного объемнее:
А вот что касается положительных сторон, то здесь список намного объемнее:
канализационные трубы в среднем в 1,5 раза дешевле металлических коробов и в ½ раза дешевле специальных воздуховодов из пластика;
огромное количество фитингов, тройников, углов и заглушек позволяет создать любую конфигурацию системы;
пластиковые конструкции легче, чем металлические;
большой диаметр обеспечивает стабильную работу системы, а гладкая внутренняя поверхность пластиковых труб не создает преград движению воздуха;
монтаж системы может сделать практически любой – это что-то вроде большого конструктора;
пластик обладает антибактериальными и антистатическими свойствами;
пластик не проводит электричество, что очень важно для установки отводов через кровлю из металлочерепицы;
все изделия имеют герметичное соединения, если они воду не пропускают, то воздух и подавно;
трубы имеют стандартные внутренние диаметры, что облегчает их подбор и стыковку с другими видами оборудования.
МОЖНО ЛИ ВЫВЕСТИ ВЫТЯЖКУ В ЭТО ОТВЕРСТИЕ?
По закону нельзя. Ваш отработанный воздух с кухонными запахами может попадать к соседям в окно.
На практике же, такие вытяжки почти никто не согласовывает,т.е. Вы делаете на свой страх и риск. А рискуете вы почти всегда: установка металлической двери (дверь должна открываться вовнутрь помещения, а не в подъезд), установка второй входной двери, остекление балконов. А теперь оглянитесь: в какую сторону всех открываются двери, есть ли остекленные балконы? Размещение кондиционеров на фасаде требует согласования. У всех ли они согласованы? Механическая вытяжка также требует согласования, т.к вносите изменения в спроектированную вентиляцию дома.
Вентиляция подвала
Для предотвращения появления сырости каждый подвал должен иметь вентиляцию. Обычно для этой цели по периметру цоколя устраивают продухи или окна, периодически открываемые для проветривания. Но лучшим решением является вентиляция через специальные каналы, устраиваемые в дымовентиляционных блоках и выходящие за пределы чердачного перекрытия или крыши. Вытяжная труба начинается под потолком подвала и выходит вместе с остальными трубами над крышей дома. Для улучшения тяги ее желательно проложить рядом с дымовым каналом печи или отопительного котла. Чем больше сечение вытяжного канала, тем лучше; в любом случае оно не должно быть меньше 140 х 140 мм. Летом естественной тяги может оказаться недостаточно, и в вытяжную трубу придется поставить вентилятор.
Приток воздуха обычно обеспечивается за счет не плотностей в ограждающих конструкциях. Можно устроить и специальные каналы с забором воздуха либо с улицы, либо из закрытых помещений (тамбур, веранда). Лучше всего, чтобы приточная труба начиналась на чердаке. Приточный и вытяжной каналы располагают в противоположных сторонах подвала, причем первый из них у пола, а второй у потолка.
Обустройство вентиляции доме
Общая схема устройства системы вентиляции.
Известно, что постройки современного образца отличаются особой герметичностью. По этой причине они нуждаются в хорошем воздухообмене. Ведь в закрытом помещении быстро заканчивается кислород, а его место занимает углекислый газ. Неимение в помещении хорошего проветривания приводит к скапливанию вредных веществ. Любые частички пыли постепенно оседают в окружающем пространстве.
Вентиляция, выполненная четко и грамотно, ограждает людей от подобных неприятностей, не давая пыли попадать в легкие.
Перед установкой подобной системы следует учесть своеобразие конструкции каждого из домов. Классические схемы могут пригодиться не всегда. Конечно, в таких случаях можно поставить вентиляцию естественного типа, существенно сэкономив денежные средства. Не следует забывать, что допустимыми температурными нормами будут разницы в 15 градусов, если сравнивать показатели на улице и в самом помещении. В противном случае затраты на обогрев дома возрастут вдвое.
Сколько воздуха нужно обеспечить?
Важно рассчитать количество воздуха, необходимого для помещения. Расчет должен основываться на следующих факторах:
- сколько людей и как часто они будут в комнате;
- для чего именно будет использоваться комната (если для отдыха и спокойного развлечения, то можно обойтись с запасом 30 м³/ч на 1 человека, если будет выполняться тяжелая физическая работа, 60);
- какие условия являются специфическими для данного помещения (например, если это подвал, вероятность попадания влаги внутрь больше, чем в надземном помещении);
- будут ли выделяться вредные вещества (например, если помещение без окон используется в качестве мастерской, где будут проводиться покрасочные работы).
В большинстве случаев можно сделать простой расчет. Это означает около 30 кубических метров воздуха в час на человека в помещении. Это минимальное значение, но в целом желательно поднять его до 32-35 кубических метров воздуха в час.
