Как правильно выполнить вентиляцию кровли

Планирование вентиляционных проходов

В идеале планирование вентиляционных проходов должно происходить на этапе проектирования жилого дома, или в процессе строительства до закрытия контура здания (обустройства окон, дверей и кровли).

Но на практике часто приходится заниматься реконструкцией инженерных систем в уже готовом доме и отталкиваться от существующих особенностей конструкции и планировки жилых и технических помещений.

Если в устройстве системы будут недочеты, это чревато скоплением неприятных запахов в помещении, повышенной концентрации углекислого и угарного газа, возникновению обратной тяги во время изменения погодных условий.

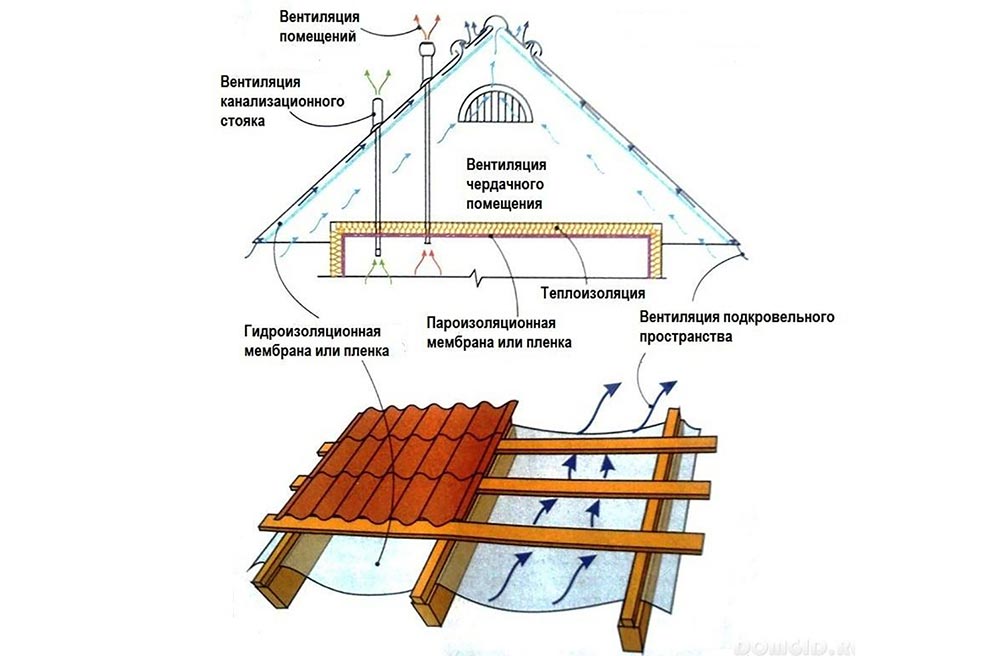

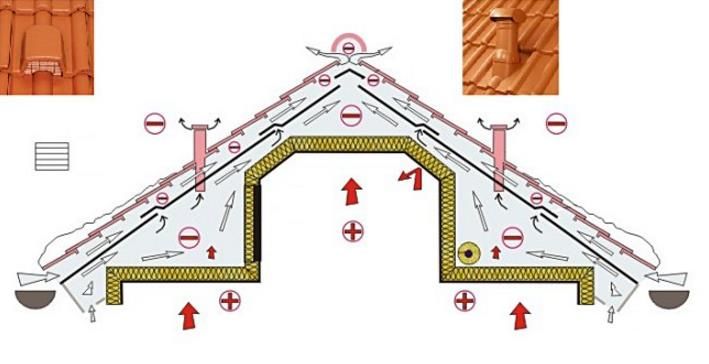

Способы вентиляции подкровельного пространства

Варианты вентиляции подкровельного пространствва.

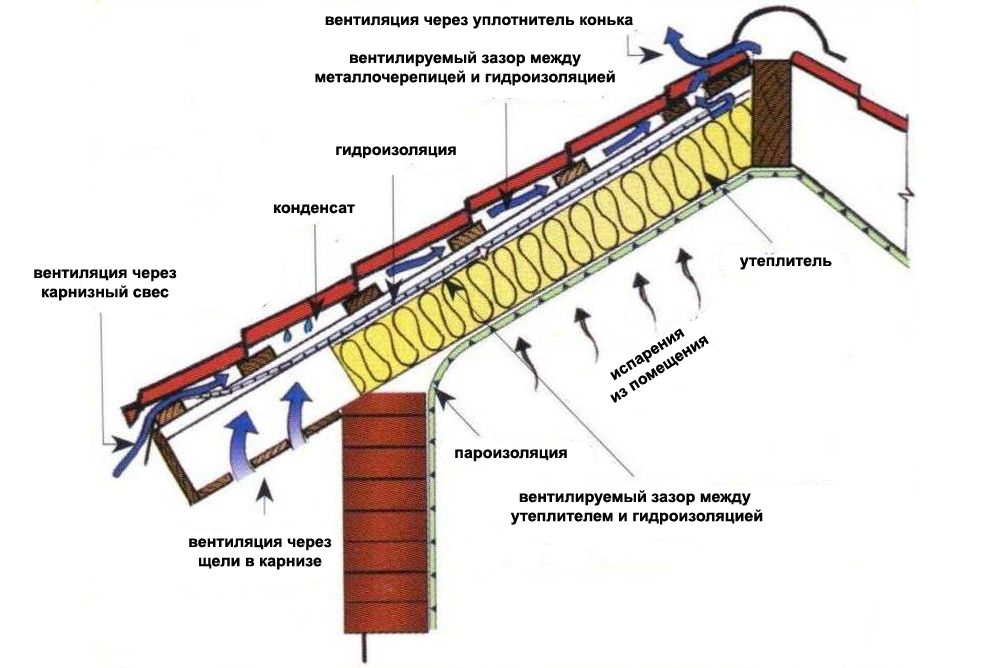

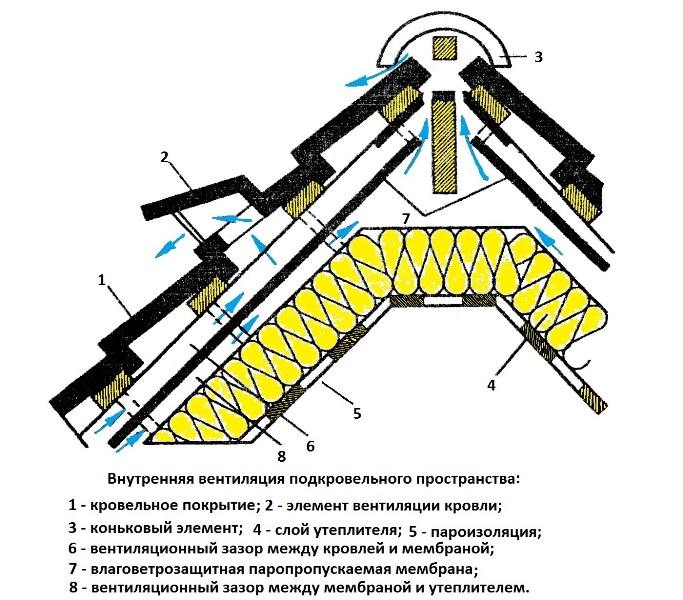

Вентиляция пространства, находящегося под кровлей (чердачного перекрытия) может осуществляться двумя способами: непрерывным и точечным. Отличаются они распределением выходящего потока теплого воздуха, уносящего с собой водяные пары и создающего под крышей нормальный микроклимат.

Способ непрерывной вентиляции применим только на этапе укладки металлочерепицы на крышу. Суть ее в том, чтобы площадь вентиляционных зазоров у карниза (величина поступающих воздушных потоков) была равна площади вентиляционных зазоров у конька крыши (величина исходящих воздушных потоков). Кроме того, их общая площадь должна составлять не менее 1% от площади кровли. Как правило, вентиляционные зазоры, их размещение и площадь определяются на этапе проектирования строения, в крайнем случае, перед монтажом кровли из металлочерепицы. Верхние зазоры выполняются конструктивно, затем закрываются специальными защитными накладками.

Второй способ сводится к направлению исходящих воздушных потоков в трубу, монтаж которой производится на крыше в непосредственной близости от конька. Устанавливается вентиляционный выход на уже собранной крыше.

Как выбрать точечный выход вентиляции

Виды вентиляционных выходов.

Для небольшого строения со скатной или вальмовой крышей при общей площади поверхности, покрытой металлочерепицей, до 60 кв.м достаточно одного точечного выходного вентиляционного элемента. Если площадь покрытия больше указанного, точечных выходов для вентиляции придется сделать несколько. Если же крыша имеет сложную конструкцию и имеет несколько коньков, точечные выходы устанавливаются возле каждого конька. Где их располагать, решает хозяин. Главное условие: каждый вентиляционный выход должен быть расположен не далее, чем в 60 см от конька. Но если на одном листе металлочерепицы уже установлен вентиляционный выход, не желательно на нем же устраивать второй, так как монтаж сопряжен с повреждением покрытия в месте врезки и крепления конструкции.

Промышленностью выпускаются готовые комплекты вентиляционных выходов для кровли из металлочерепицы. Принцип устройства самого вентиляционного выхода и технология его установки практически не зависят от фирмы-изготовителя, но различия имеются. Не только в стоимости, но и в некоторых “фишках”, как правило, далеко не лишних для того, кто решается сам сделать вентиляционный выход на крыше дома

При выборе комплекта следует обратить внимание на следующие характеристики:

1. Профиль накладки выходного элемента должен соответствовать профилю примененной металлочерепицы.
2. Цветовое решение.
3. Пределы климатических условий, которые выдержит данное устройство.
4. Комплектность. Кроме выходного элемента обязательно наличие инструкции по монтажу, шаблона, специальных накладок, крепежа и проходного элемента, без которого качественно выполнить проход через кровлю практически невозможно. В некоторых случаях проходной элемент приобретается отдельно.
5. Диаметр трубы. Чем больше площадь крыши, тем (в разумных пределах) большего диаметра должна быть труба. Можно сэкономить, выбрав для вентиляции небольших чердачных помещений (при сложной конструкции крыши) трубы с минимальным диаметром.
6. Дополнительные функции, обеспечивающие более активное вентилирование (встроенный механический или электрический вентилятор) или помогающие произвести монтаж выходного элемента с большим комфортом (встроенный спиртовой уровень).

https://youtube.com/watch?v=1J7bHCdNWkg

Подготовка к монтажу выходного элемента

Любая работа не может быть выполнена без соответствующей оснастки. Для того чтобы произвести монтаж вентиляционного выхода, понадобятся следующие инструменты:

• ножовка по металлу;
• ножницы по металлу;
• дрель;
• карандаш (маркер);
• строительный уровень;
• шуруповерт.

Для установки проходного элемента и последующей герметизации крыши следует запастись герметиком, лучше силиконовым. Приобретенный набор элементов для вентвыхода еще раз проверяется на комплектность.

Предпочтительнее приобретать вентиляционный выход в полном комплекте. Инструкция по монтажу и сборке вентиляционного выхода должна быть изучена перед началом установки, чтобы процесс прошел гладко. При выполнении работ необходимо пользоваться “родной” инструкцией, особенно если мастер выполняет монтаж выхода впервые.

Как правильно выполнить вентиляцию кровли

Мой личный опыт показывает, что в качестве нижнего слоя лучше всего использовать специальное покрытие, которое имеет продольные канавки, которые и служат для вентиляции, приклеивать их рекомендую небольшими участками. Эта процедура поможет распределить давление влаги равномерно по всей поверхности и не будет локализована на одном участке.

Затем я рекомендую установить кровельные аэраторы по все поверхности, которые позволяют выветриваться испарениям из-под кровли, просушивая при этом основание кровли и слоя теплоизоляции. Необходимо отметить, что вентиляционный слой создается по технологии приготовления рулонных битумных материалов, нижняя сторона этого слоя и создает в кровле вентиляционные каналы. Считаю необходимостью устанавливать аэраторы, которые способствуют усилению тяги.

Основные функции

Процесс воздухообмена в помещении заключается в регулировании теплообменных процессов и поддержании оптимальных показателей окружающей среды – температуры, уровня влажности, скорости перемещения воздушных масс.

Инженерная система, оборудованная согласно установленным техническим требованиям, обеспечивает свободное поступление потоков воздуха, его перемещение в пространстве за счет установленных слуховых окон, продухов, аэрационных устройств различной конструкции и  других отверстий.

Устройство нормально действующей вентиляции необходимо особенно, если в пределах нежилого пространства размещено оборудование приточно-вытяжной системы вентилирования или канального кондиционера. Если своевременно не отводить оседающий на нем конденсат, ремонтировать придется очень часто

Функциональное назначение системы – регулярная подача необходимого объема воздуха и его последующий отвод, что способствует:

• уменьшению влаги в помещении;
• обеспечению необходимого микроклимата;
• предотвращению образования конденсата и развития грибка;
• созданию беспрерывного воздухообмена;
• предупреждению деформации стропил в здании.

Организацию вентиляции следует выполнять как на теплом, так и на не утепленном чердаке. Летом поверхность крыши нагревается до высоких температур, передавая большую часть тепла в нижнюю часть дома.

При наличии вентиляционных устройств происходит снижение температурных показателей внутри всего здания, что сокращает нагрузку на систему кондиционирования при ее наличии

Повышенная влажность в осенне-зимний период влияет на микроклимат чердачного помещения. При этом существенно сократятся теплоизоляционные качества сооружения, ведь содержащаяся в утеплителе и материалах вода будет способствовать потерям тепла. Поэтому для удаления излишков влаги оборудуют систему воздухообмена.

Из-за большой разницы температур внутри и снаружи помещения образовывается конденсат, намокают стены, пол, балки перекрытия, стропильные ноги, мауэрлат, вертикальные стойки. Все это приводит к гниению деревянных составляющих крыши, появлению сырости.

Из-за разницы между температурой за пределами крыши и в пределах чердачного пространства на внутренней поверхности кровли или в утеплителе образуется конденсат. Его обязательно следует выводить посредством вентилирования

Для эффективного проветривания помещения на протяжении всего года, без потерь тепла в доме, предусмотрены следующие технические нормы: на каждые 500 м2 помещения необходим 1 м2 вентиляционных отверстий.

Кроме этого, с целью предотвращения образования капель воды на балках конструкции, следует выполнить мероприятия по изоляции – уложить паро– и гидрозащиту.

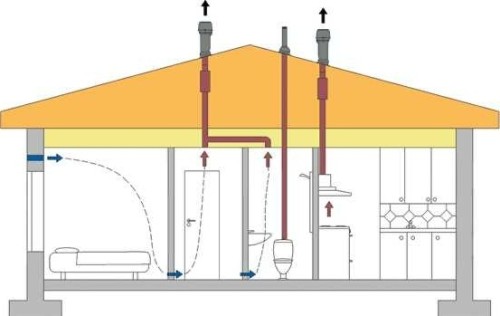

Зачем нужна вентиляция

Человек в процессе жизнедеятельности (мытье посуды, душ, стирка, приготовление еды и т.д.) производит большое количество пара, который вместе с теплым воздухом поднимается наверх – к крыше дома. И если в этой крыше не предусмотрено вентиляционное отверстие, пару некуда деваться, и он оседает в виде конденсата на балочных перекрытиях, стропилах и других поверхностях. В результате они начинают сыреть, разбухать и гнить, если это дерево, или ржаветь, если перекрытия из железных балок. Долго такой дом не простоит, и отсутствие вентиляции отразится не только на целостности конструкций – пострадают и сами жильцы.

Но мало лишь прорубить дырку в крыше и дать выход теплому воздуху, необходимо организовать внутристенное и подкровельное вентилирование. Для этого используют различные виды систем, о которых мы поговорим чуть позже.

Пока что представим себе судьбу дома с недостаточным вентилированием или вовсе без него:

1. Теплый влажный пар будет пропитывать все деревянные элементы, и накопление влаги приведет к их быстрому разрушению – стропила и перекрытия могут ослабнуть и не выдержать веса крыши.
2. Пароизоляция кровельного пирога не будет справляться с повышенной влажностью в помещении, в результате чего теплоизоляционный слой отсыреет и перестанет выполнять свое предназначение – зимой в таком доме будет сыро и холодно, сильно возрастут затраты на отопление и электроэнергию.
3. На отсыревших деревянных поверхностях быстро появится черная плесень и грибок – вредно для здоровья.
4. Высокая влажность приведет к проблемам со здоровьем дыхательной системы жильцов.
5. В зимнее время на кровле будет постоянно скапливаться влага, что приведет к образованию наледей и сосулек – увеличение веса заледеневшей кровли окажет сильное давление на и без того ослабшие от сырости стропила.
6. Без вентиляции через кровлю летом она будет сильно нагреваться, передавая тепло внутрь дома – в помещениях будет душно и влажно (особенно остро это чувствуется в домах с крышами из битумной черепицы).
7. Возрастут затраты на кондиционирование помещений (постоянно включенные вентиляторы, кондиционеры на полной мощности и т.д.).

Если вентиляция в доме сбалансирована (речь идет не только о кровле, но также фундаменте и стенах), то атмосферное давление самостоятельно вытягивает теплый воздух из-под крыши наружу. Одновременно снаружи будет втягиваться прохладный чистый воздух, который охладит чердачное помещение и обеспечит комфорт жильцам. Стоит заметить, что подобное кондиционирование осуществляется естественным образом без использования техники и энергозатрат – надо лишь грамотно все обустроить. В одноэтажных домах давление слабое, поэтому там обустраивают вытяжную вентиляцию на кровле – специальные вентиляторы выгоняют пар и забирают свежий воздух с улицы.

Преимущества системы вентиляции кровли:

1. Естественная вентиляция (теплый воздух поднимается наверх, холодный – втягивается в помещение).
2. На чердаке всегда сухо и прохладно (можно сушить травы, хранить урожай, технику, консервации и т.д.).
3. Теплоизоляция в сухости и сохранности.
4. Несущие элементы защищены от коррозии.
5. Естественное вентилирование экономит средства на оплату электроэнергии.

По всему видно, что лучше разок потратиться на качественную вентиляцию кровли, эта сумма окупится за пару лет, а потом вы начнете замечать колоссальную экономию на топливе, электричестве, будете реже делать косметический ремонт и жить в свое удовольствие.

Почему обратный клапан иногда не работает и не закрывается

Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта “пушка” не сильно торчала наружу.

Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.

Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.

При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.

Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне. Далее этот кругляк срезается и на его место вклеивается обратный клапан.

Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.

Многие с этой проблемой сталкивались и легко решали ее именно таким образом.

Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.

В противном случае круг ставится в положение 11 часов – 7 часов.

Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.

Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.

Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.

У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот “поворот”. Обязательно нужен угол.

Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.

Если вам вообще не хочется видеть торчащее “дупло” под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.

Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.

Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.

Как говорится, красота требует жертв.

Методы расчета потерь давления в вентиляционной трубе

Помимо высоты трубы также производится расчет потерь давления, происходящих в воздуховоде. Для расчета используется сразу несколько формул:

1. Потери давления воздуха можно рассчитать при помощи формулы P = R*L + z. При этом R – это потеря давления непосредственно на трение, z — потери давления на сопротивления местные, а L — длина воздуховода.
2. Чтобы рассчитать потери давления для круглого воздуховода, нужно использовать формулу Pтр = (x*l/d) * (v*v*y)/2g. Обозначения в данной формуле расшифровываются следующим образом: x — это коэффициент сопротивления трения, g обозначает ускорение свободного падения (оно равно 9,8 м/с2), d — диаметр воздуховода, y — плотность воздуха и v — скорость течения воздуха.

Принцип работы и секреты эффективности шахты

Принцип функционирования довольно прост, но в то же время и весьма эффективен – посредством специальных окошек, отработанный воздух поступает в маленькие каналы, где, поднимаясь примерно на три метра, плавно переходит в большую шахту. Такое устройство практически в полной мере исключает переход загрязнённого воздуха из помещения в другие помещения с последующим распространением по всему зданию.

Чтобы исключить проникновение внутрь воздуховода снега и дождевых капель, сверху его закрывают особым зонтиком. Конструкции с естественным воздухообменом дополнительно оснащают дефлектором, который при порывах ветра формирует разрежение, усиливающее тягу. Кроме этого, он препятствует «опрокидыванию» воздушных масс внутри короба.

Стоит помнить, что при проведении расчётов, создаваемое ветром разрежение не учитывается. Если же вентиляция шахты проходит в принудительном порядке с удалением примесей, входящих в первую и вторую категорию, то выброс отработанного воздуха осуществляется на значительную высоту. Подобная технология именуется также факельной.

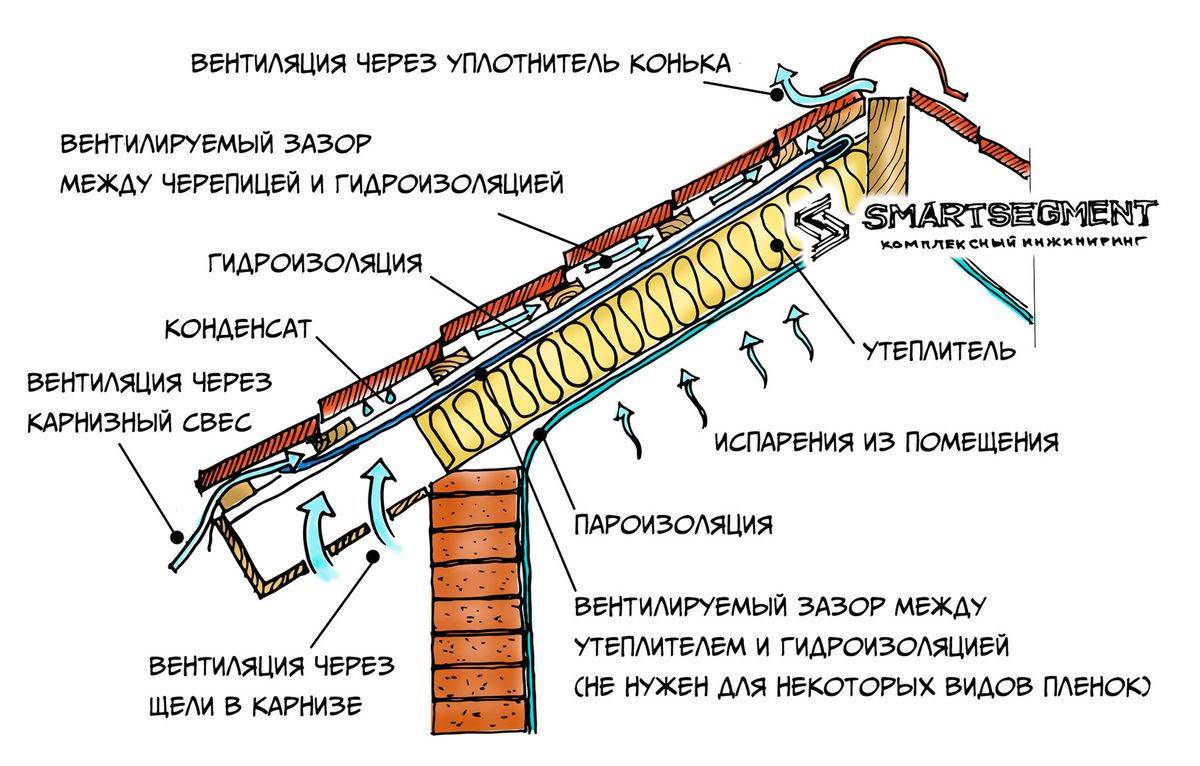

Элементы вентиляции на крыше

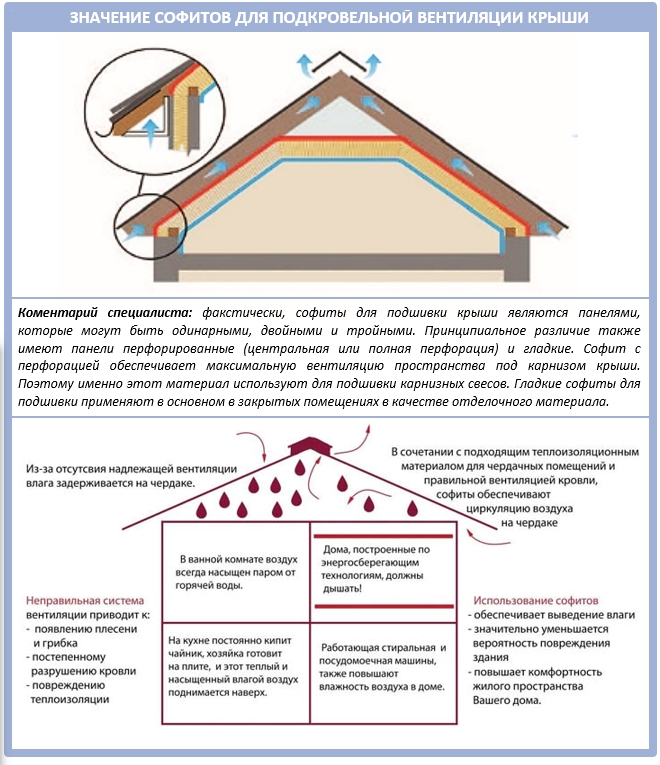

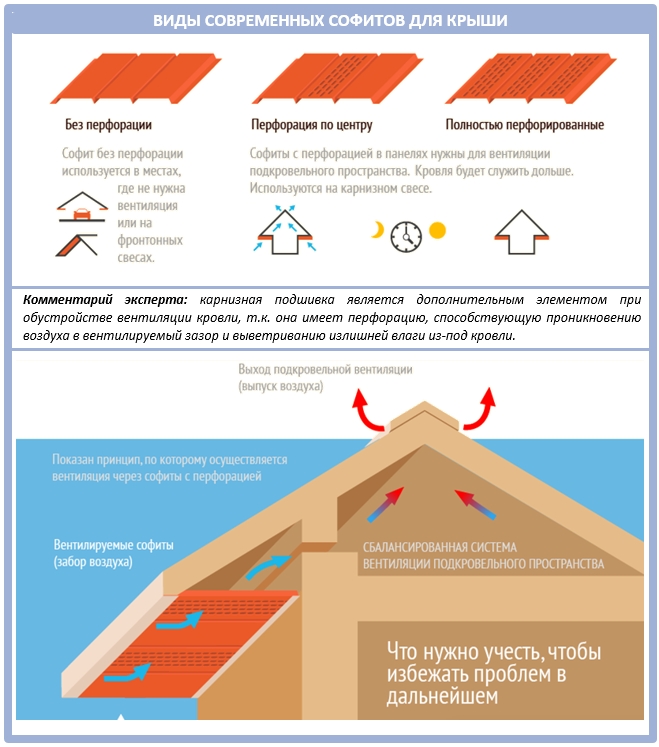

Для устройства притока используют продухи, расположенные под карнизом или подшивкой крыши. Количество и размеры отверстий, обеспечивающих забор воздуха, рассчитываются в зависимости от площади и объёма крыши.

Продухи закрывают вентиляционными решётками.

Вытяжка влажного воздуха происходит в верхней части кровли (у конька). Конёк – это завершающий элемент крыши и одновременно точка максимального скопления влаги и застоявшихся воздушных масс. Для вывода последних используют коньковые продухи, похожие по принципу действия на трубный дефлектор. Кроме этих устройств на скатах крыши также выполняют вентиляционные отверстия, называемые аэраторами. Их задача – обеспечение функции вытяжки. В зависимости от уклона ската эти отверстия закрываются специальной решёткой, выполненной из гибкой черепицы.

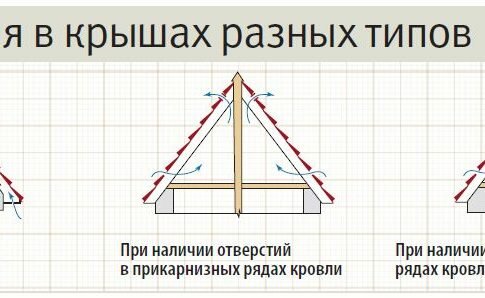

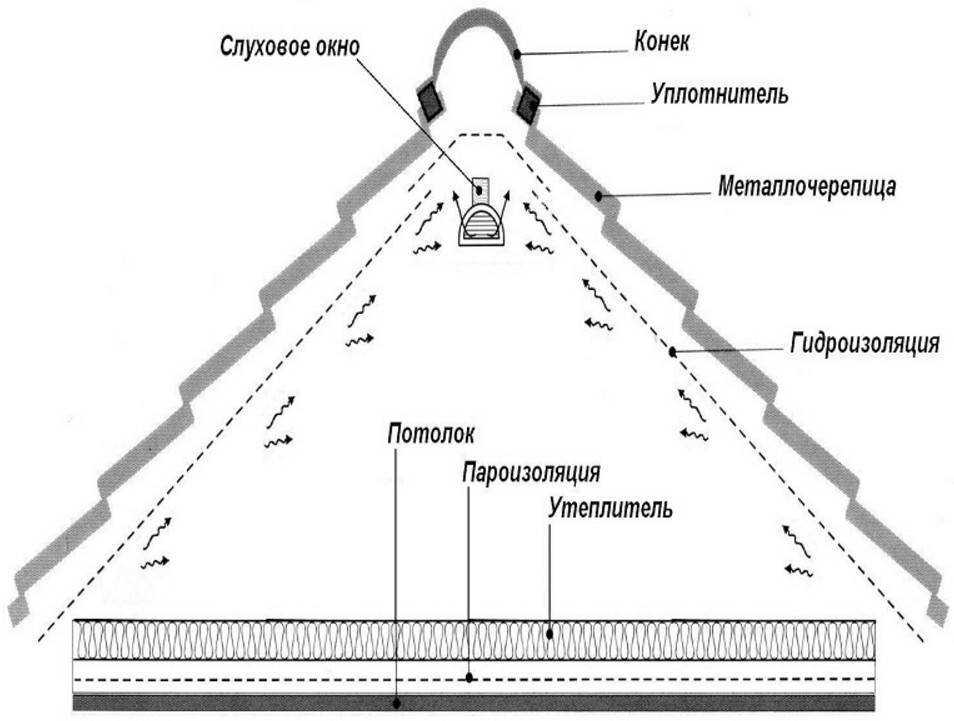

Вентиляция чердака может осуществляться и за счёт отверстий, расположенных по обе стороны дома во фронтонах. Такое решение подойдет для крыш с крутым уклоном ската. В этом случае требуется проветривание большего по объёму пространства.

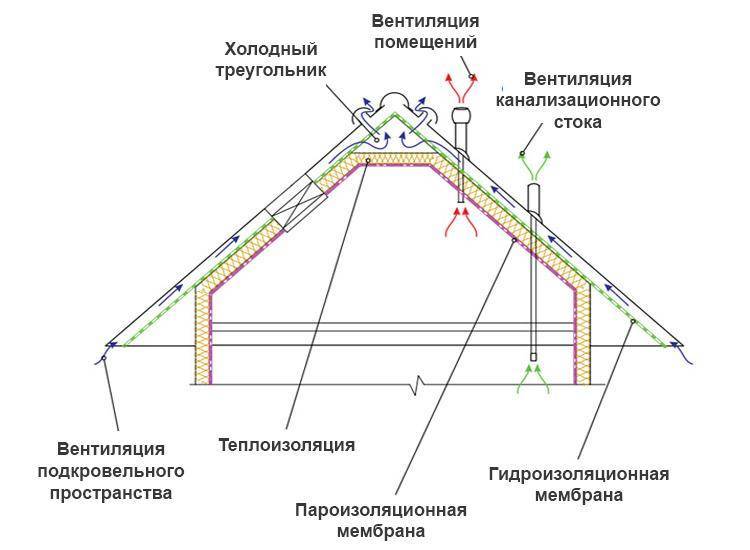

В некоторых случаях вентиляция подкровельного пространства мансарды производится за счёт установки слуховых окон.

Как сделать вентиляцию кровли из мягкой черепицы

Надеемся, вы уже не сомневаетесь, что устройство вентилируемой кровли из мягкой черепицы необходимо. Теперь — о том, как именно это сделать.

Для простых двускатных, вальмовых и мансардных крыш лучший способ устройства вентиляции кровли из мягкой черепицы — это установка в качестве вытяжки специального аэратора по всей длине конька. Он представляет собой широкий пластиковый уголок высотой несколько сантиметров с переменным углом сгиба. Боковые стороны конькового аэратора сделаны в виде решетки или сетки — именно через них воздух покидает подкровельное пространство.

Установка на мягкой кровле конькового аэратора для вентиляции обеспечивает:

• Равномерный поток воздуха по всей длине ската без образования застойных зон.
• Максимальную скорость воздушного потока, поскольку она зависит перепада высот между точкой входа в вентиляционную систему и точкой выхода. Точка входа всегда — карниз, а конек — самая высокая точка крыши.
• Минимальный риск протечек.

Для установки аэратора в битумной черепице на коньке нужно прорезать зазор шириной 50-70 мм. Или просто оставить такой зазор после монтажа рядовых гонтов на скате. Зазор должен быть не только в самой битумной черепице, но и в гидроизоляции. Иначе вместо вентиляции воздух в утеплителе будет просто загонять влагу выше и способствовать ускоренному намоканию теплоизоляционного материала.

Дальше устанавливают аэратор. Монтаж начинается с одного из краев кровли. Аэратор должен обязательно закрывать гвозди и клеевую полосу. Если это не так, нужно установить еще один ряд рядового гонта. Аэратор крепится на саморезы длиной 50 мм и более. Места для крепления, как правило, уже обозначены на корпусе с помощью разметки или даже готовых отверстий.

Для удобства крепления коньковые аэраторы довольно короткие — обычно меньше метра длиной. Между собой они скрепляются специальным замком.

На установленные аэраторы для эстетики и защиты пластика от ультрафиолета крепят битумную черепицу. Для этого используют карнизные гонты, которые разделяют на три части по линии отреза. Монтаж отрезков начинают навстречу преобладающему направлению ветра. Крепят их перпендикулярно аэратору 1-2 гвоздями с каждой стороны. При этом нахлест черепиц друг на друга большой — 30-50% (в зависимости от производителя). Каждый новый отрезок должен закрывать места крепления и клеевые полосы, если они есть.

Технология вентиляции крыши из мягкой кровли сложной формы предполагает установку дополнительных вентиляционных элементов — точечных аэраторов. Они нужны, чтобы обеспечить вентиляцию в застойных зонах — местах с перепадами высот, там, где сходятся несколько ендов или труб.

Такие продухи на мягкой кровле монтируются во всех высших точках сложной кровли. Для шатровых, куполообразных и подобных крыш это практически единственный вариант, поскольку коньковый аэратор на них поставить негде.

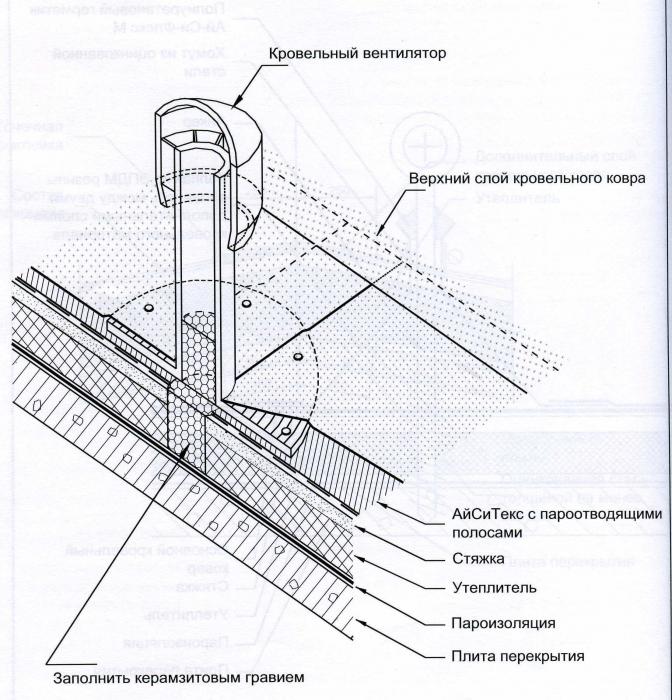

Для монтажа точечных аэраторов в выбранных местах кровли прорезают отверстия по шаблону, который идет в комплекте. Затем укладывают подкладочный ковер, промазывают подошву продуха для мягкой кровли битумной мастикой и крепят ее к OSB-плите. Потом юбку аэратора снова промазывают битумной мастикой, но уже сверху, и укладывают рядовую черепицу вокруг него.

Осадки и вентиляционная труба: способы защиты

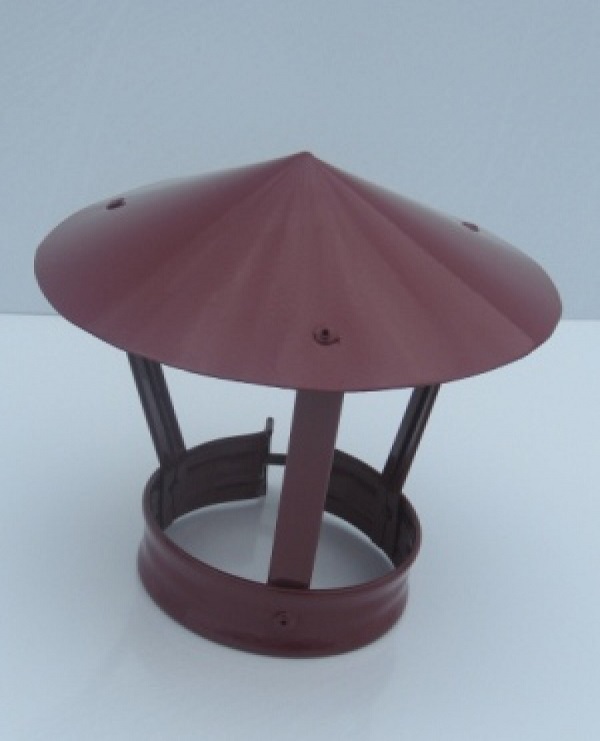

Чтобы защитить вентканалы от сезонных осадков, можно использовать грибок для вентиляции. Его монтируют на верхушку вентиляционной трубы. Под конусовидной шляпкой размещаются вертикальные стойки. Защитное устройство чаще всего делают из нержавейки или полипропилена. Главным требованием является стойкость материалла к коррозии. Так как он устанавливается в самой высокой точке на здании, то дополнительный уход за ним не предусматривается.

Вентиляционный грибок на крышу следует установить не только для защиты от осадков – он препятствует задуванию ветра в воздуховод. Также грибок может служить и украшением здания – производители выпускают его в разной цветовой гамме.

Грибок проще монтировать на вентканалы с круглым сечением. Чтобы подогнать защитную конструкцию под вентиляционную трубу с определенным диаметром, производители делают обод защитного зонта незамкнутым. Грибок на крышу для вентиляции крепится саморезами или винтами к вентиляционной трубе. Защищая вентиляцию от птиц, можно дополнительно на нее установить сетку.

Предохраняя вентиляционную систему от неблагоприятных факторов, не стоит забывать и о профилактическом уходе. Его стоит осуществлять в равные промежутки времени. Трубы в процессе эксплуатации загрязняются и забиваются. Профилактика – несложная задача, поэтому все можно сделать своими руками, сэкономив при этом деньги на вызов специалистов.

Материалы и инструменты для монтажа

Однако по желанию можно использовать и трубы из оцинковки, алюминия, нержавейки, полиэфира. По форме лучше выбрать диаметр сечения круглый, хотя некоторые предпочитают прямоугольный вид воздуховода. Набор инструментов, которые понадобятся при монтаже наружной части вентиляционного канала. Если же говорить в общем, то под рукой должны быть:

• резиновые прокладки;
• силикон;
• узел прохода с клапаном или без;
• отвертка;
• саморезы кровельные;
• фломастер;
• изоляция для труб;
• электроножницы по металлу;
• дрель;
• лобзик

Указанный «арсенал», к примеру, точно удовлетворит потребности при обустройстве кровли из металлочерепицы.

Вентиляция кровли из металлочерепицы

Металлическая крыша красивая, современная, прочная и надёжная, но имеет один большой недостаток — ограниченный воздухообмен, т. е. она плохо пропускает воздух. Чтобы обеспечить нормальную циркуляцию, устанавливают вентиляцию по следующему алгоритму:

1. В листе покрытия для выхода вентканалов проделывают отверстия, придерживаясь норм — одно отверстие на 60 м² и располагая их не ниже 0,6 м от конька. На сложной по конструкции крыше количество выходов увеличивают.
2. Лицевую металлическую часть возле отверстия обрабатывают антисептиком для предотвращения очага коррозии.
3. Резиновый уплотнитель промазывают силиконом и укрепляют шурупами.
4. После того как герметик подсохнет, устанавливают проходку и фиксируют специальными шурупами, входящими в комплект поставки.
5. Изнутри обеспечивают надёжное примыкание паро- и гидроизоляторами (плёнками).

6. Чтобы влага не проникала в утеплитель, дополнительно в местах примыкания изоляции наносят герметик.

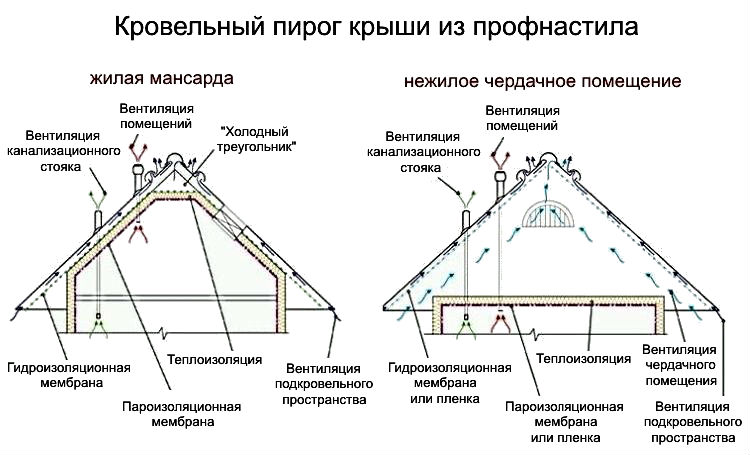

Виды и устройство вентиляции кровли из металлочерепицы

Вентиляционный выход подразумевает использование металлической или пластиковой трубы. Диаметр ее должен варьироваться в пределах 30 – 100 мм.

Длина зачастую не превышает 50 см. Удаленность от конька не должна превышать 60 см. Это позволит внутреннему прогретому воздуху свободно выходить наружу.

Ниже перечислены несколько способов вентиляции подкровельного пространства металлочерепицы:

Первый метод: для нормализации температурного режима внутри вентиляционного просвета используется кровельный тип воздухообмена. С его помощью минимизируются риски образования избыточной влаги, негативно воздействующей на все деревянные элементы внутри конструкции.

Стоит отметить, что из-за перегревания внутренней поверхности перекрытия есть возможность образования наледи, блокирующей свободную циркуляция воздуха. Этот факт обуславливает низкую популярность данного способа. Кровельная вентиляция предполагает монтаж труб, оборудованных дефлектором и эластичной проходкой. Длина их должна доходить до уровня стропил.

Второй метод заключается в обустройстве вентиляции через кровлю металлочерепицы. В этом случае вентиляционные выходы будут сквозными, доходящими до чердачного помещения. По принципу работы они похожи на коаксиальные трубы.

Их конструкция предполагает наличие двух независимых контуров, способствующих постоянному выводу избыточной влаги и воздухообмену. Недостатком данного метода является его высокая стоимость.

Однако при этом значительно повышается эффективность, что в дальнейшем позволит избежать затрат на преждевременный ремонт кровельного перекрытия.

В зависимости от конструкции вентиляции, различают несколько ее разновидностей.

Карнизный продух является своеобразным входом для воздушных потоков.

Один из вариантов карнизного продуха

Может быть двух типов:

1. точечные продухи представляют собой небольшие отверстия, диаметр которых не превышает 1 – 2,5 см. Размер зависит от наклона крыши – чем он сильнее, тем меньшие отверстия необходимы. Размещаются они зачастую под желобками для слива воды. Это предотвращает возможность их промерзания и образования ледяной корки. Наружная часть защищается специальными софитами, препятствующими засорению листвой и прочим мусором;
2. щелевые продухи — это горизонтальные или вертикальные щели, ширина которых не должна превышать 2,5 см. Благодаря им поддерживается постоянная циркуляция воздуха в пространстве под перекрытием. Внешняя часть закрывается плетеной сеткой, предотвращающей засорение.

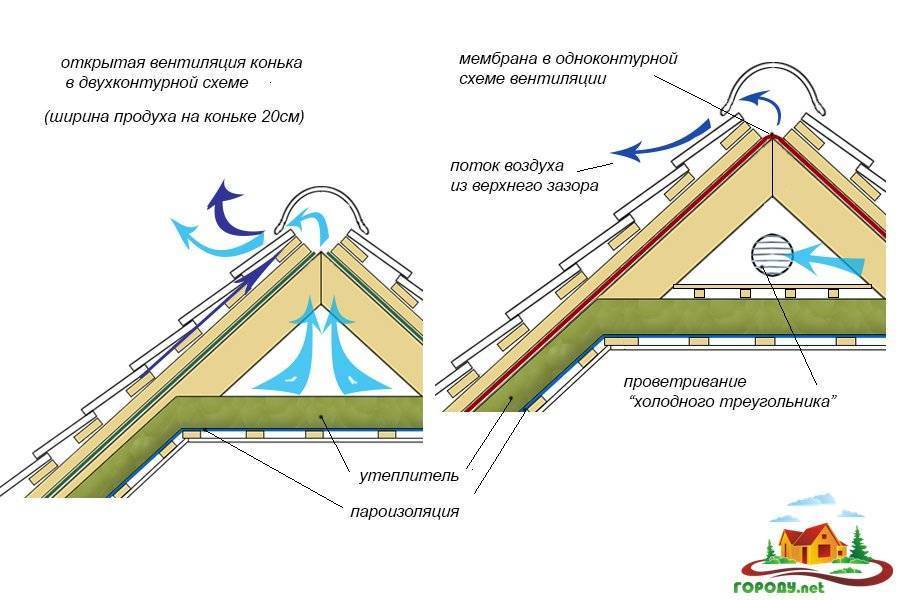

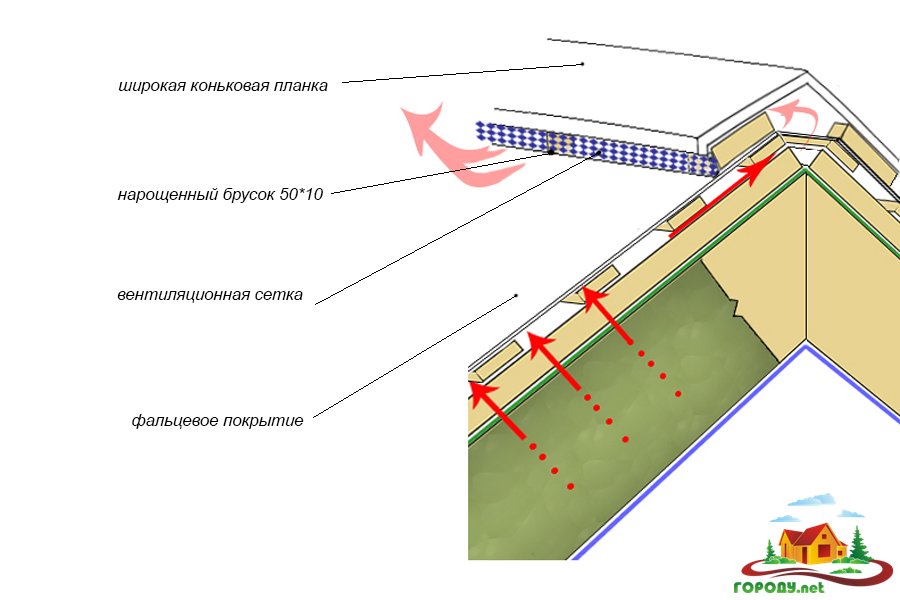

Вентилируемый конек представляет собой вентиляционный выход.

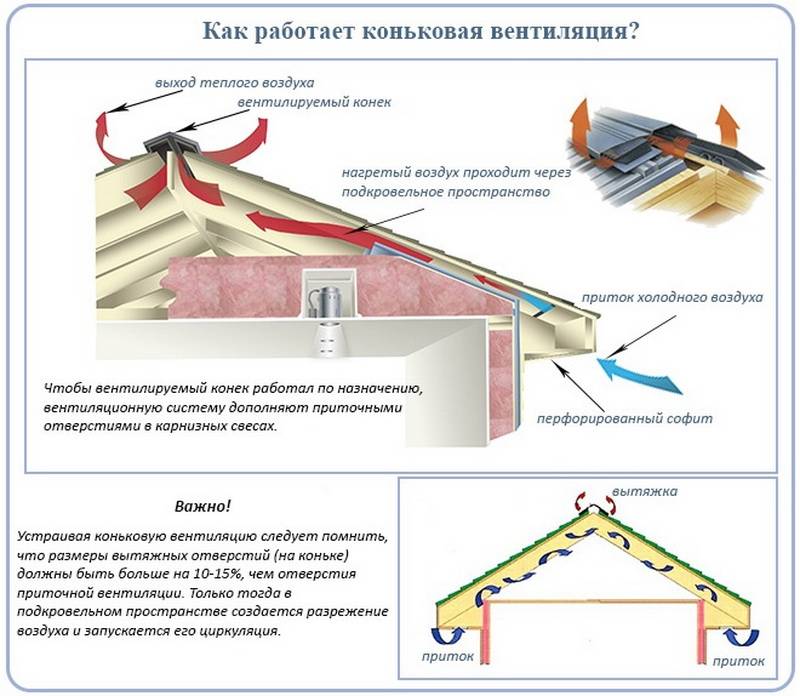

Схема работы вентилируемого конька

Он является верхней точкой системы и способствует выходу наружу паров и влаги. Бывает щелевым и точечным.

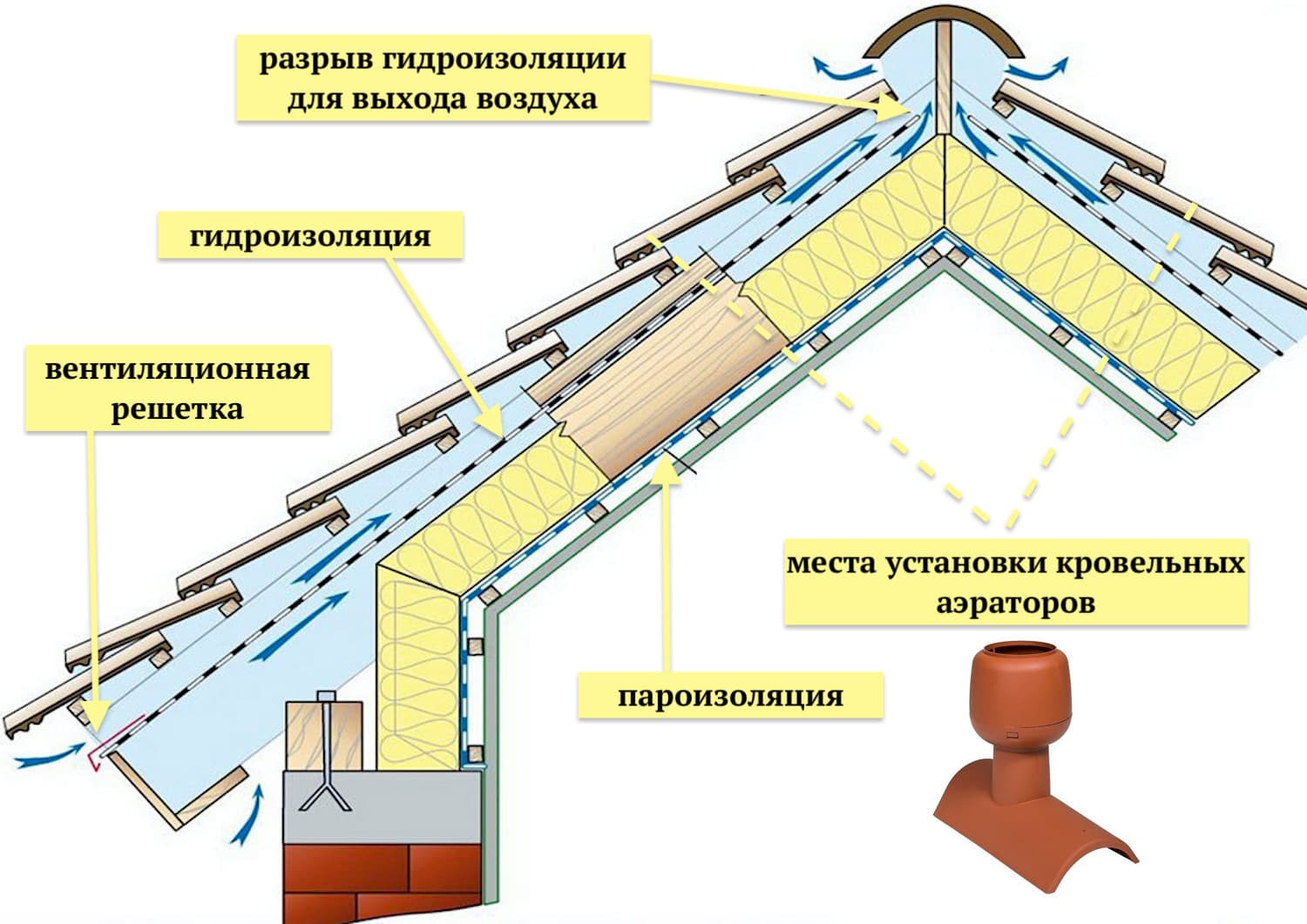

Кровельный аэратор усиливает циркуляцию воздушных потоков в требуемом направлении. Внешне он выглядит как труба длиной до 50 см.

Внутренняя часть представляет собой проход, обеспечивающий герметичность. Сверху размещается дефлектор (колпак), позволяющий предотвратить попадание мусора и листвы.

Кровельный аэратор

Преимущество данного вида в том, что монтаж может проводиться как на начальном этапе установки кровли, так и после сдачи в эксплуатацию. Аэраторы подходят для всех разновидностей перекрытий – как для мягких битумных, так и для металлических.

Фирмы, производящие кровельные материалы, выпускают и аэраторы. Ассортимент насчитывает более 50 изделий различных форм и размеров.

Разжелобки (ендова) подходят для крыш со сложной конструкцией и устанавливаются в случае образования впадин на стыке скатов.

С его помощью образуется канал для постоянной циркуляции воздушных потоков. В зависимости от специфики, разжелобки делятся на открытые и закрытые.

Универсальный способ обустройства вентиляции предполагает использование трубы, диаметр которой не должен превышать 50 см. Кроме этого, она должна быть оснащена защитным дефлектором, располагающимся на оголовке.

На сегодняшний день представлен широкий ассортимент аэраторов из пластика. Это позволяет подобрать подходящий вариант с учетом особенностей кровли, погодных условий, климата, ландшафта.

Современные аэраторы выполняются из высококачественных материалов, устойчивых к воздействию постоянного солнечного излучения и осадков, поражению кислотами. Некоторые производители обещают сохранение работоспособности систем при температурах от -50 до +90 градусов по Цельсию.

Стоимость металлических аэраторов значительно выше. Область их применения – крупные промышленные и производственные объекты.

Правильный вывод вентиляции

Правильный вывод вентиляции обеспечивает:

1. Отток тёплого и насыщенного влагой воздуха из-под крыши непосредственно на улицу с чердака в независимости от вида кровельного покрытия и типа используемого утеплителя.
2. Сухость всех несущих конструкций крыши при любых погодных условиях. Влага просто не успевает сконденсироваться и намочить все, что находится под крышей. А значит исключена гниль и плесень.
3. Оптимальный температурный диапазон в жаркие летние дни. Вывод нагретого воздуха из-под крыши обеспечивает отличное ее проветривание. А значит, жильцы дома не будут ощущать излишней духоты, находясь внутри дома.
4. Отсутствие лишних запахов внутри непосредственно кухни. Благодаря этому обеспечивается полная гигиеничность и недопущение распространения бактерий.
