Какие функции выполняет вентиляция?
Процесс воздухообмена в помещении заключается в регулировании теплообменных процессов и поддержании оптимальных показателей окружающей среды – температуры, уровня влажности, скорости перемещения воздушных масс.
Инженерная система, оборудованная согласно установленным техническим требованиям, обеспечивает свободное поступление потоков воздуха, его перемещение в пространстве за счет установленных слуховых окон, продухов, аэрационных устройств различной конструкции и других отверстий.
Устройство нормально действующей вентиляции необходимо особенно, если в пределах нежилого пространства размещено оборудование приточно-вытяжной системы вентилирования или канального кондиционера. Если своевременно не отводить оседающий на нем конденсат, ремонтировать придется очень часто
Функциональное назначение системы – регулярная подача необходимого объема воздуха и его последующий отвод, что способствует:
- уменьшению влаги в помещении;
- обеспечению необходимого микроклимата;
- предотвращению образования конденсата и развития грибка;
- созданию беспрерывного воздухообмена;
- предупреждению деформации стропил в здании.
Организацию вентиляции следует выполнять как на теплом, так и на не утепленном чердаке. Летом поверхность крыши нагревается до высоких температур, передавая большую часть тепла в нижнюю часть дома.
При наличии вентиляционных устройств происходит снижение температурных показателей внутри всего здания, что сокращает нагрузку на систему кондиционирования при ее наличии
Повышенная влажность в осенне-зимний период влияет на микроклимат чердачного помещения. При этом существенно сократятся теплоизоляционные качества сооружения, ведь содержащаяся в утеплителе и материалах вода будет способствовать потерям тепла. Поэтому для удаления излишков влаги оборудуют систему воздухообмена.
Из-за большой разницы температур внутри и снаружи помещения образовывается конденсат, намокают стены, пол, балки перекрытия, стропильные ноги, мауэрлат, вертикальные стойки. Все это приводит к гниению деревянных составляющих крыши, появлению сырости.
Из-за разницы между температурой за пределами крыши и в пределах чердачного пространства на внутренней поверхности кровли или в утеплителе образуется конденсат. Его обязательно следует выводить посредством вентилирования
Для эффективного проветривания помещения на протяжении всего года, без потерь тепла в доме, предусмотрены следующие технические нормы: на каждые 500 м2 помещения необходим 1 м2 вентиляционных отверстий.
Кроме этого, с целью предотвращения образования капель воды на балках конструкции, следует выполнить мероприятия по изоляции – уложить паро– и гидрозащиту.
Монтаж обрешётки
Тип и способ монтажа поперечной обрешетки зависит от используемого кровельного покрытия. Для холодной кровли хорошо подходят и шифер, и профилированный лист, металлическая и битумная черепица. Все зависит от эстетических предпочтений и уклона скатов.
Предлагаем ознакомиться Почему второй год не цветет липа. Когда цветет липа: сроки и правила сбора. Когда цветет дерево
Всего можно выделить два вида обрешётки для холодной кровли: сплошную и дощатую. Сплошная обрешётка хорошо подходит для мягкой черепицы, а также материалов вроде профлиста, сильно шумящих во время дождя. Плотное прижатие покрытия к сплошной массивной основе устраняет нежелательный акустический эффект и существенно облегчает монтаж кровли.
Сплошную обрешётку выполняют либо из ОСП 3 и 4 классов, либо из влагостойкой фанеры на фенол-формальдегидных смолах. Минимальная толщина фанеры составляет 8 мм при шаге стропильных ног 60 см. ОСП имеет более рыхлую структуру, для надёжной фиксации крепежа в ней толщина должна быть не менее 12 мм.
Когда все листы закреплены, стыки нужно заполнить нетвердеющей битумной мастикой или специальным кровельным герметиком. После герметизации рекомендуется проверить по натянутому шнуру плоскость обрешётки, при необходимости устанавливая подкладки разной толщины в местах основного крепления.
Устройство дощатой обрешётки значительно проще
Для неё подойдёт и обрезная, и необрезная доска, важно только не использовать материалы, не калиброванные по толщине. Доски обрешётки прибивают перпендикулярно стропилам. При этому нужно учесть два фактора:
При этому нужно учесть два фактора:
- Основные доски, к которым осуществляется крепление покрытия выбранного формата, должны располагаться на линии перехлеста между листами. Для этих целей рекомендуется отобрать наиболее широкие доски.
- В диапазоне между основными досками следует установить несколько дополнительных, учитывая рекомендуемую производителем степень заполнения обрешётки и количество промежуточных рядов крепления.
В случае выбора в пользу необрезной доски, её нужно располагать более широкой плоскостью кверху. Для крепления лучше не использовать шурупы и саморезы, обычные гвозди подойдут лучше любого другого крепежа.
https://youtube.com/watch?v=mB4Bby5mV_o
Какие проблемы решает вентиляция чердака?
Начнем с того, что чердак в жилом доме служит некой буферной зоной между открытым небом и жилыми комнатами, а потому регулирует тепловлажностные колебания и создает комфортные условия проживания. И здесь многое решает грамотная вентиляция чердака и утепление его перекрытий. Если вывод тепла и пара не был продуман, тогда жильцам придется столкнуться с несколькими минусами такой организации кровли. Посмотрите, например, что со временем происходит с чердаком, в котором не было вентиляции вообще:
Именно качественная вентиляция помогает избавиться от такой серьезной проблемы, как наледь и сосульки:
Тепловой баланс крыши определяется тем количеством тепла, которое проходит через чердачное перекрытие. Причем не только через слой теплоизоляции, но и через такие более тонкие конструкции, как люк, двери (в зависимости от того, что ведет на чердак), а также технические элементы.
Эффективное вентилирование чердачного пространства действительно помогает зимой в борьбе с наледью и сосульками и уменьшает количество талых вод по весне. Но в те дни, когда днем тепло, а ночью мороз, проблема останется. И для ее решения сегодня выпускаются специальные обогреватели для карнизов.
А в жаркие дни тепловой баланс особенно ценится:
Для хорошей вентиляции чердака крайне важно, чтобы его объем был достаточно большим, а внутри не было перегородок, которые бы мешали потоку воздуха. Дело в том, что какой бы надежной ни была пароизоляция, все равно через потолок проникает пар из жилых помещений
Единственная стопроцентная пароизоляция – это алюминиевый лист. Пленки обладают защитой 95-97%. Вот почему важно, чтобы поверх утеплителя была гидроизоляционная мембрана с паропропускной способностью для вывода наружу лишних испарений. Этот верхний слой изоляции нужен для того, чтобы защитить утеплитель от попадания влаги снаружи, от случайных протечек с крыши. При этом важно не перепутать: пароизоляция монтируется снизу, со стороны потолка, гидроизоляция – сверху.
И, наконец, вентиляция избавляет чердак от грибка, который так любит застоявшийся воздух. Кстати, немало людей полагают, что чердачная вентиляция нужна только летом. На самом деле, перепады температур происходят круглый год, и именно вентиляция будет сглаживать эту разницу.
Виды мансардной двускатной крыши
Вы удивитесь, но под понятием двускатная крыша способны прятаться удивительные открытия в виде смещенного центра, разных углов и других архитектурных хитростей. Потенциал огромен, тогда как, например, односкатные и шатровые крыши для обустройства мансарды подходят менее всего.
Если говорить в общем, то основных видов двускатной мансардных крыш всего два:
Вот самый простой пример конструкции мансардной крыши. Так, вдоль несущих стен закреплена нижняя часть ската, представленная в виде прямоугольных треугольников. Собирают их, как наслонные стропила, и дополнительно связывают схватками. Причем одна из боковых сторон – это будущий каркас для стен мансардной комнаты и, в то же время, опорная стойка. А соединяют верхнюю часть крыши висячие стропила, при помощи затяжки.
В общем для устройства мансардного помещения подходит и обычная двускатная мансардная крыша с фронтонами
Тогда в чем же конструктивная разница между обычной двускатной крышей и ломаной двускатной крышей, которую еще называют мансардной? Дело в том, что при расчете и проектировании стропильной системы первой принято брать во внимание такие параметры:
- Вес кровельного материала.
- Вес стропильной системы.
- Климатические особенности местности.
А вот при проектировании мансардной крыши этих пунктов – целых пять:
- Вес кровельного материала.
- Вес стропильной системы.
- Ветровая и снеговая нагрузка местности.
- Вес материалов, которые входят в кровельный пирог: тепло-, гидро- и пароизоляция.
- Вес всех элементов внутренней отделки мансарды.
Поэтому решайте!

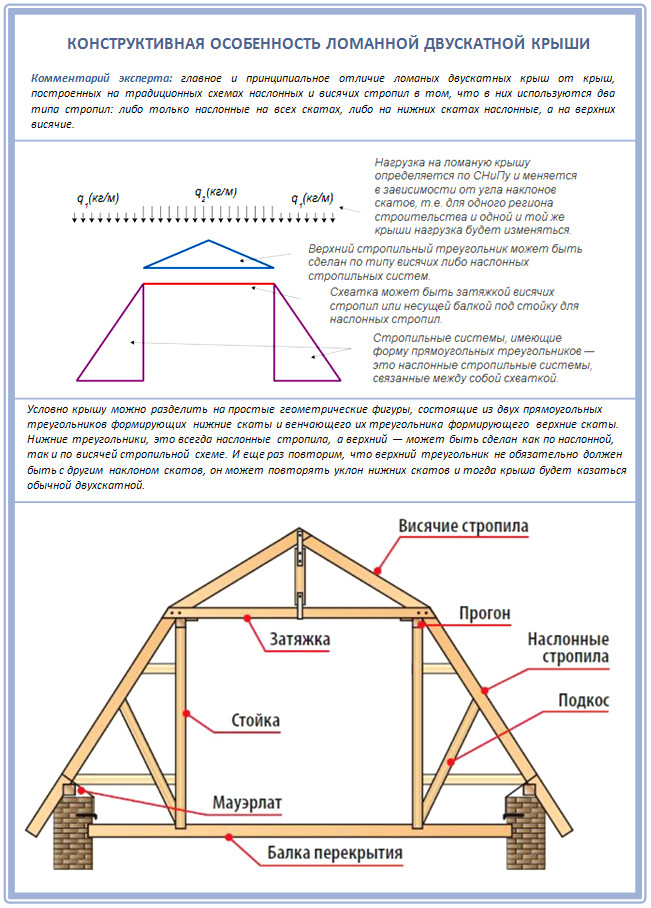

Ломаная крыша – это покатая крыша, состоящая из двух основных частей – верхней крутой и нижней, более пологой. Причем нижняя часть может быть даже с углом 90°.
Ломанную двускатную крышу как раз и строят для того, чтобы разместить под ней мансарду. Если говорить о геометрии, в основе ломанной крыши – прямоугольники, над ними – треугольники и еще два уже прямоугольных треугольников с каждого бока. Мансарда под такой крышей получается просторной, с высоким потолком и комфортной геометрией.
Строительство такой крыши также не предоставляет никаких сложностей:
- Сначала на балки перекрытия дома ставим опорные стойки каркаса.
- На стойки укладываем прогоны так, чтобы они оказались параллельны стенам.
- На готовый каркас монтируем верхнюю часть конструкции – висячие стропила.
Хотя, есть и некоторые особенности:
Еще один популярный вариант мансардной крыши – крыша с выносными консолями. Если балка перекрытия выносится за несущую стену, тогда стропильную ногу уже следует опирать на нее, балку, а не опорный брус, и обязательно усиливать стропила подкосами. К чему такие хлопоты? Значительно увеличивается жилая площадь мансарды!
Крышу обычно располагают по всей ширине здания, но не всегда. Нередко такую крышу делают только с одной из сторон от продольной оси, а вторая сторона накрывается более крутой скатной кровлей. Это называется несимметричной кровлей.
И если стены мансарды повторяют скаты такой кровли, такой интерьер считается оригинальным. Правда, для некоторых людей психологически комфортнее, когда комната – это комната, со своей строгой геометрией и без наклонов.
Что собой представляет вентиляция чердака
По сути, вентиляция чердака — это инженерная система, обеспечивающая внутри него свободное перемещение воздушных потоков. Они поступают с улицы через специальные приспособления, например, слуховые окна, вентиляционные решетки и отверстия.
Основное функциональное назначение системы воздухообмена чердака заключается в постоянной подаче требуемого объема свежего воздуха и удалении застоявшегося.
Если она неправильно сконструирована, то нарушается микроклимат в помещениях. Это влечет за собой порчу стропильной конструкции и ее разрушение.
Чтобы вентиляция действовала безотказно, необходимо соблюсти правила:
- холодный воздух должен поступать с нижней части чердачного помещения, а выходить из верхней;
- воздушные массы должны свободно перемещаться по всей площади помещения.
В наиболее проблемных местах крыши делается точечное вентилирования, если угол наклона ската равен 450, например, в местах установки ендовы, вальмы. Для этого используются аэраторы, механизмы принудительного побуждения движения воздуха – инерционные турбины.
Устройство вентиляции холодного чердака
В холодный чердак поток воздуха свободно поступает сквозь специальные отверстия, за счет чего происходит естественная вентиляция. Конструктивные особенности системы обуславливаются формой крыши и видом материала, который используется для кровли.
При устройстве вентиляционных каналов следует соблюсти перечисленные ниже условия:
- поток воздуха должен свободно перемещаться по поверхности потолочного перекрытия, не поднимаясь к коньку;
- вентиляционные каналы следует оснастить задвижками для регулирования интенсивности процесса проветривания.
Если кровля двухскатная, то на чердаке можно на противоположных фронтонах поставить слуховые окна либо устроить отдушины с вентиляционными решетками.
Их необходимо закрыть сетками, чтобы защитить от проникновения москитов других насекомых. В помещении будет организован горизонтальный воздушный поток.
При вальмовой форме следует предусмотреть на свесах карниза зазоры, через которые воздух будет свободно попадать в помещение чердака. Для его вывода следует сделать у конька отверстия.
Если угол наклона кровли составляет 450 и более, то проветривание помещения осуществляется за счет разницы наружной и внутренней температуры.
При небольших углах наклона систему вентиляции можно усилить электрическими вентиляторами либо инерционными турбинами.
Вентиляционные отверстия необходимо расположить на равном расстоянии друг от друга по всему периметру дома. Но зашивка деревянных свесов должна быть сделана неплотной.
В противном случае отверстия высверливаются в наружных стенах. Общая площадь вентиляционных каналов должна составлять 0,2% от площади дома.
Вентиляцию можно не делать, если для кровли используется ондулин либо шифер. Воздух свободно перемещается между волнами материала.
Устройство вентиляции теплого чердака
Пространство между потолочным перекрытием и крышей можно использовать как дополнительную площадь для постоянного проживания.
Она признается жилой, если отвечает требованиям, предъявляемым к жилым помещениям санитарно-гигиеническими правилами и нормами.
Если предусмотрена мансарда, то конструкцию вентиляции чердака следует тщательно продумать и выбрать оптимальный вариант.
Особенности системы в зависимости от типа кровли:
- оцинкованный металлический лист – создание вентилируемой области посредством нашивки на стропильную конструкцию контррейки;
- металлочерепица – необходима укладка на обрешетку пароизоляционного слоя из полимерной пленки;
- шифер, ондулин – свободное поступление холодного воздуха с нижней части кровли и отвод теплого воздуха через волны материала.
В современных домах для удаления отработанного воздуха из-под потолка мансардного помещения используют специальные аэраторы. Приспособления предотвращают возникновение конденсата и его проникновение в жилое помещение.
Схемы обустройства вентиляции:
- установка на крыше трубы, оснащенной дефлектором;
- использование фронтальных вентиляционных решеток или сеток;
- устройство теплоизолированного вентиляционного канала через отверстие, расположенное в верхней части крыши либо наружной стены.
Три основных заблуждения и устранение последствий ↑
Принцип подкровельной вентиляции
Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.
Заблуждение первое – о временах года ↑
Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:
- жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
- при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
- такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.
Схема воздушных потоков
Заблуждение второе – в доме будет холодно ↑
Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:
- на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
- кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.
Заблуждение третье – размер не имеет значения ↑
Размеры отверстий для циркуляции воздуха не имеют значения:
- это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
- при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
- если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.
Выход из положения при плохой вентиляции ↑
Замерзший конденсат на стропильной системе и обрешетке
Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.
Самый простой кровельный аэратор
Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.
В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.
Вентиляция чердачного помещения – это необходимость
Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).
Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.
Как правильно сделать вентиляцию на чердаке с мансардой
Вентиляцию теплого чердака в частном доме обустроить сложнее. Движение воздуха в подкровельном пространстве возможно только между стропилами. Поэтому решить вопрос с проветриванием необходимо еще на этапе строительства мансарды. Между слоем гидроизоляции и теплоизоляции следует оставить пространство 2-3 см. Какие дополнительные слои кровельного пирога необходимо использовать, зависит от материала, которым обшит теплый чердак. Вентиляция под гибкой черепицей требует монтажа контррейки. Обшивку из металла необходимо дополнить слоем ветрозащитной пленки.

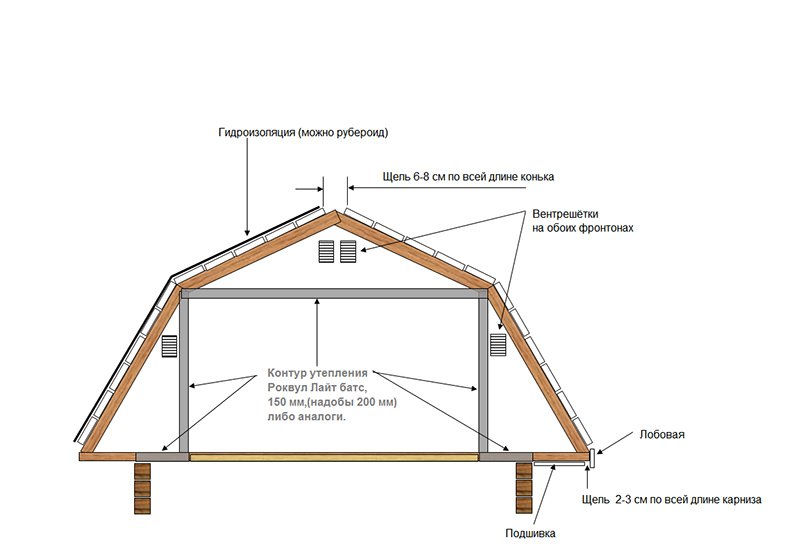

Вентиляция чердака над мансардой обеспечивается по аналогичному принципу: входные отверстия — софиты — на свесе, выходные на коньках.
Отверстия на коньках, карнизе необходимо расположить по всей протяженности, чтобы проветривать всю крышу, не допуская застоя воздуха и пара на отдельных пространствах.
Сама мансарда вентилируется так же как и любое другое жилое помещение. Воздух с улицы поступает через окно или приточный клапан, выходит через вентиляционную трубу вместе с лишней влагой.
Инструктаж по монтажу системы вентилирования
Монтажом системы вентилирования можно заняться самостоятельно или пригласить специалистов, имеющих незаурядный опыт кровельных работ. Обращаться к дешевым мастерам не стоит – качество их услуг может не соответствовать даже самой минимальной стоимости.
Если связаться с горе-мастерами, то придется заплатить три раза – за их работу, за испорченную кровлю, за исправление ошибок настоящими специалистами
В случае, когда заниматься монтажными работами будет бригада профессионалов, можно озвучить им свои предпочтения и проверить проект, который они впоследствии предоставят
Нужно обратить внимание, устраивает ли предложенный вариант притока и отвода воздушных масс
Эффективный вариант притока в мансардное помещение – клапаны, встраиваемые в конструкцию окна. Они так устроены, что могут проветривать помещение даже тогда, когда створка закрыта. Производители предлагают модели для вертикальных и наклонных (мансардных) окон.
Окна с клапанами обеспечат надежное поступление свежего воздуха в нужном количестве в мансардное помещение
Для монтажа окон лучше воспользоваться услугой по установке, особенно, если оно большого размера. Если делать это самостоятельно, можно лишиться гарантии. В случае возникновения каких-либо проблем претензии предъявлять будет некому.
Если принято решение заниматься самостоятельным монтажом системы вентиляции в мансардном помещении, то предстоит следовать инструкции к тем элементам, которые нужно устанавливать.
Чаще всего своими руками монтируют софиты и вентилируемый конек. В зависимости от типа материла будет отличаться и сам набор инструментов для выполнения их установки. Чтобы поставить аэраторы на крыше обычно обращаются к специалистам, имеющим оборудование для проделывания соответствующих отверстий.
Аэраторы выпускают самых разных размеров, форм, цветов. Это позволяет им отлично вписаться, не выбиваясь из цветовой гаммы кровельного покрытия
Для монтажа вентканалов используют герметик, чтобы хорошо изолировать стыки. В вытяжной системе часто ставят вентилятор или аэротурбину. Вытяжной вентилятор предстоит поместить прямо в вентиляционный канал, закрепив и подключив его согласно прилагаемой инструкции.
При самостоятельном обустройстве вентиляции мансарды важно помнить, что суммарная площадь вытяжных отверстий должна быть на 20% больше, чем приточных. В противном случае будет проблема с тягой. Цвет и форма вентиляторов для кровли позволяют их использовать для установки при любом типе покрытия
Цвет и форма вентиляторов для кровли позволяют их использовать для установки при любом типе покрытия
Когда же есть сомнения в собственных силах, то лучше обратиться к специалистам, которые правильно спроектируют и обустроят вентиляцию мансардного помещения. Это будет залогом длительного срока эксплуатации мансарды и всего дома, а также, обеспечит здоровую атмосферу в помещении.
Благоприятный микроклимат мансарды станет настоящим подарком ближайшие 20-30 лет. Вентилируемая кровля при надлежащем уходе может прослужить и дольше
Недостатки технического решения
Перед тем как сделать комнату на чердаке в доме, нужно рассчитать, что это мероприятие обычно связано с серьезными финансовыми затратами. Площадь мансардной крыши больше, чем обычной, поэтому для ее обустройства требуется больше кровельного материала и досок для монтажа деревянного каркаса.
Кроме того потребуются дополнительные монтажные работы по обшивке каркаса, монтаж проводки и вентиляции. В процессе обустройства мансардной крыши могут возникнуть следующие трудности:
- Больший вес конструкции. Из-за работ, связанных с термоизоляцией, и большей площади вес крыши может быть в 1,5-2 раза выше, чем обычной. Из-за этого приходится предусматривать более прочный фундамент и массивный каркас.
- Высокая стоимость. Из-за большой площади крыши, необходимости термоизоляции, монтажа вентиляции и высокой стоимости мансардных окон, обустройство жилого чердака обычно обходится достаточно дорого.
- Повышенная сложность монтажа. Обустроить комнату на чердаке своими руками достаточно сложно. Поэтому чаще всего к монтажным работам привлекают наемных работники, чьи услуги достаточно дороги.
Стропильный каркас мансардной крыши
