Для чего нужна вентиляция?
Грамотное обустройство вентиляции в гараже с подвалом позволяет защитить его от следующих негативных воздействий:
- Появление конденсата на стенках, увеличение атмосферной влажности. Такое явление чревато образованием плесени, а если внизу хранятся овощи или фрукты, они быстро испортятся.
- Зимой в подвале под гаражом температура несколько выше, чем в самом помещении, и без вентиляции скапливающаяся внизу влага испаряется, оседая на металлических предметах наверху (кузов автомобиля, инструменты и пр.), вызывая коррозию.
- Если в гараже хранятся химические средства, горюче-смазочные материалы, их испарения могут нанести вред людям, поскольку они очень токсичны. Правильная вентиляция, устроенная в гараже, позволяет максимально снизить риск отравления, к тому же обеспечивает поступление свежего воздуха и способствует выветриванию неприятных запахов.
Обустройство вентиляции подполья может быть выполнено разными способами, при выборе которых нужно учитывать размеры гаражного помещения и подвала, расположение и другие факторы.
Вентиляция в гараже своими руками
Необходимо устроить так, чтобы был приток свежего воздуха извне и его вытяжка из гаража. С позиции отопления этот процесс выглядит нелогично, ведь при этом значительная часть тёплого воздуха, нагретого обогревателем или печкой, будет постоянно уходить из помещения гаража. Но, с другой стороны, в процессе приточно-вытяжной вентиляции поступивший снаружи холодный и менее влажный воздух нагреется, вберёт в себя влагу из помещения и выведет её за пределы гаража.
Существует два эффективных варианта приточно-вытяжной вентиляции — естественная и принудительная.
В первом варианте небольшая, но достаточная воздушная тяга образуется за счёт более высокой (по естественным причинам) температуры внутри гаража, во втором — за счёт, к примеру, вытяжного вентилятора.
Естественная вентиляция
Простейший способ устройства вентиляции в кирпичном гараже — образование в кирпичной кладке вентиляционных каналов сечением 260х130 мм (в один кирпич). Можно воспользоваться пустотелыми блоками или кирпичами, уложив их в кладку боковых стен гаражной постройки. Такие вентиляционные проёмы выполняются сверху и снизу в каждом углу по бокам гаража, предотвратить проникновение в гараж птиц и грызунов помогут металлические сетки или решётки, которыми перекрывают вентиляционные проёмы. Какая-то вентиляция при этом достигается, вот только насколько она эффективна — судить об этом сложно.
Классическое построение приточно-вытяжной вентиляции заключается в установке двух труб — первой в одном углу, второй в противоположном. Естественный воздухообмен возможен только при потоке воздуха снизу вверх, поэтому первую трубу следует расположить в горизонтальном положении, в 150–300 мм от уровня пола, входное отверстие вытяжной трубы должно быть практически на уровне потолка. Диаметр вентиляционных труб определяется, исходя из общей внутренней площади гаража: на один м2 площади — 15 мм диаметра трубы. Материал для создания вентиляционных труб может быть любым — доска, пластик, кирпич, кровельное железо, популярны готовые воздуховоды, выполненные из алюминиевой фольги. От попадания в поднятую над уровнем гаражной кровли на 500 мм вытяжную трубу дождевых потоков на её торце крепится конический, цилиндрический, пирамидальный колпак. Для быстрого перекрытия вытяжного канала при появлении обратной тяги (опрокидывании тяги) его требуется оснастить заслонкой, которой можно полностью перекрыть сечение трубы.
Недостатки естественной вентиляции:
- Она работает только при наличии разницы температур между внешней и внутренней атмосферой, т. е. снаружи температура воздуха должна быть ниже. Соответственно, в тёплое время года естественная вентиляция практически не действует.
- Большое значение в её организации имеет скорость воздуха снаружи гаража — приточная труба, размещаемая вблизи пола, должна быть установлена с наветренной стороны гаражного строения. Однако определить преобладающее направление ветров, а уж тем более планировать по его направлению позиционирование гаража достаточно сложно.
- Существует потребность в создании значительного перепада давления между приточным и выходным воздуховодами, для этого вертикальная дистанция между ними должна составить от 3 м и более. Но организации столь значительного перепада уровней препятствуют размеры гаража.
- Значительные низкие температуры во время холодного сезона вызывают обмерзание воздуховодов, набивание их инеем. Сильный поток холодного воздуха, поступающий через приточную трубу, может серьёзно понизить внутреннюю температуру гаража. Планируя естественную вентиляцию на весь период холодного сезона, следует учитывать особенно холодные дни — оборудовать приточную трубу перекрывающей задвижкой, утеплить трубы вытяжки и регулярно очищать их от снега.
Принудительная вентиляция
Принудительная вентиляция гаража строится аналогично естественной с той лишь разницей, что организация циркуляции воздуха поручается не только ветру. Кроме вытяжного вентилятора можно задействовать другие приспособления. К примеру, выставить на торец вытяжной трубы вращающийся дефлектор, поручив ему тем самым функции вентилятора. Повысить температуру внутри вытяжной трубы для лучшей вентиляции можно двумя способами: установкой в её канале маломощной лампочки с узким цоколем (типа «миньон»); окрасить внешнюю поверхность трубы, расположенную над уровнем крыши, в чёрный цвет — в солнечную погоду идущей по ней поток воздуха будет нагреваться. И ещё раз — в холодный сезон вытяжную трубу утеплить обязательно!
Критерии выбора оптимальной схемы вентиляции
Вентиляция в гараже должна разрабатываться еще при составлении проекта, поскольку различные функциональные отверстия на цоколе и стенках здания должны проделываться еще при возведении постройки
Обязательно принимайте во внимание кол-во этажей, кол-во автомобилей, которые предположительно будут здесь находиться, площадь всех помещений и каждого из них отдельно, а также высоту. Здесь же вам придется выбрать наиболее подходящий вариант обустройства вентиляционной системы, а это, в свою очередь, во многом зависит от возлагаемых функций
Существует несколько типов вентиляционной системы, рассмотрим особенности каждой из них.
- Естественная вентиляция. В ее основе лежат правила аэродинамики, а также способность воздуха перемещаться без принуждения.
- Механическая. Для ее осуществления применяются специальные установки, которые побуждают приток/отток воздуха.
- Комбинированная. Является удачным сочетанием предыдущих двух разновидностей, так как в ней естественный воздухообмен действует в тандеме с механическим оборудованием, стимулирующим перемещения воздуха.
Во всех трех случаях может применяться как один, так и два канала. А для стимуляции принудительного движения воздуха вполне достаточно, как правило, только одного отверстия.
С целью создания необходимых отверстий используются трубы, произведенные из металла либо асбеста. Их диаметр рассчитывается на основании объемов воздуха, которые предстоит заменять. В соответствии с нормативами, это 1,5 сантиметра на каждый квадратный метр площади. Иными словами, если вам нужно оборудовать десятиметровый гараж, то для этого понадобится пара куском металлической трубы с поперечным сечением в 15 сантиметров. Для расчета размеров отверстий вентиляции можно использовать и иную формулу, по которой 1/3 всей площади помещения должна соответствовать общему размеру всех отверстий для вентиляции. Такую формулу, как правило, используют при расчете таких отверстий, которые должны монтироваться в механическую одноканальную систему.
Необходимость вытяжки в погребе гаража
Многие автовладельцы делают подвал под гаражом. При наличии вентиляции это помещение подходит для хранения съедобных продуктов.
Чтобы понять, как правильно вентилировать гаражный погреб, необходимо знать некоторые особенности этого типа помещений:
- При нарушении воздухообмена может образовываться конденсат, что приводит к образованию грибков и плесени на стенах и других поверхностях в помещении. Это явление может испортить все хранящиеся запасы и придать подземному пространству неприятный запах;
- Зимой температура воздуха в подвале выше, чем в гараже. При недостаточной вентиляции воздух естественным образом поднимается вверх вместе с влагой, скопившейся в полости. Затем на металлических деталях гаража и конструктивных элементах может образоваться коррозия;
- При недостаточной циркуляции воздуха бульон может стать токсичным. Это происходит из-за двигателя и токсичных химикатов, которые заливаются в автомобиль и хранятся в гараже. Следите за тем, чтобы помещение хорошо вентилировалось и освежалось свежим воздухом. Эту проблему можно решить, установив систему приточно-вытяжной вентиляции.
Правильная система впуска обеспечит постоянный воздухообмен за счет поступления свежего воздуха с улицы. Вытяжная система удаляет застоявшийся воздух с влагой, дымом и токсичными испарениями.
Lorik190 › Блог › Как сделать смотровую яму в гараже
Привет ДРУЗЬЯ!Как всегда полазив в ИНЕТЕ, наткнулась на очень хорошую тему, которая многих может заинтересовать.Мне очень приглянулась эта яма., но вот беда…грунтовые воды очень близко, и страшновато делать такую красоту, ))) но если кому то поможет, я буду очень рада)))mainavi.ru/dom/stroitelst…motrovuyu-yamu-v-garazhe/СТРОЙПОРТАЛ
Наличие смотровой ямы в гараже обеспечивает возможность проведения самостоятельного ремонта собственного авто. Сделать ее можно с минимальными познаниями в сфере строительства и наличием подробной инструкции. Используя пошаговый мастер-класс, не составит труда аккуратно и качественно выполнить подготовку и самостоятельное строительство ямы, независимо от размеров и планировки гаража.
Определение оптимальных размеров и формы смотровой ямы
Готовая смотровая яма должна быть и безопасной, и удобной для использования. Поэтому перед началом работ рекомендуется изучить данные геологических изысканий по состоянию грунта и расположению грунтовых вод под гаражом. Это позволит определить оптимальную глубину ямы. Если грунтовые воды находятся довольно глубоко, то рекомендуемая высота от пола до «потолка» может составлять около 2 м или меньше (рост владельца + 20-30 см). С размерами можно ознакомиться на чертеже.
Изготавливается смотровая яма в гараже своими руками после составления плана-проекта объекта. Ее ширина определяется согласно колесной базе авто: должна быть меньше, обеспечивая возможность безопасного заезда машины. Длина должна составлять хотя бы на 1 метр больше, чем длина авто: это позволит удобно работать в яме.
Допускает устройство смотровой ямы наличие небольших ниш. Они могут использоваться для хранения деталей, удобного расположения инструментов. Их не следует делать слишком глубокими. Размеры ниш рекомендуется определять согласно имеющемуся количеству автоинструмента и запчастей.
Выкладка стен и ниш в смотровой яме
После рытья котлована с заранее определенными размерами, следует приступить к укреплению стен, их защите и последующей укладке кирпича. Применение кирпича является оптимальным ввиду простоты работы с ним и легкости закупки. О том, как построить смотровую яму в гараже из наиболее доступного стройматериала, можно узнать в следующей инструкции:
1. Для начала необходимо сделать пол смотровой ямы в гараже: выровнять дно котлована, постелить рубероид (с заплывом на стены примерно в 0,5 м для каждой из них). Бетонирование выполняется маркой М-200, толщина пола должна составить порядка 10 см. Размер длины и ширины пола должен включать сумму толщины двух стен, саму длину/ширину ямы и прибавку в 10 см. После заливки оставить бетон застывать на 4 дня.
2. Вывод стен начинается с укладки 4 рядов и последующей гидроизоляции смотровой ямы с наружной стороны с помощью битумной мастики. Это исключит разрушение стен из-за воздействия влаги от земляного покрова, примыкающего к кирпичу. После выкладки стен нужно засыпать оставшийся отступ от земли к кирпичу.
3. Завершающим этапом работ станет установка металлического обрамления вокруг входа в яму. Оно должно немого выступать над уровнем пола гаражного бокса.
Обрамления ниш должны также выполняться из металлического уголка. Это исключит проседание кирпича или их разрушение.
? Особенности устройства вентиляции и выбор лестницы
Качественная вентиляция в смотровой яме гаража предупредит появление плесени и постепенное разрушение стен. Ее можно делать исключительно вытяжной или приточно-вытяжной. В первом случае необходимо при выкладке последних рядов кирпича установить трубу, которая позволит отводить воздух из ямы через бокс гаража вверх (будет подходить к вентиляционной трубе гаража или выводиться сразу на улицу). Во втором случае устанавливается дополнительная труба, которая отводится наружу. Ее конец должен располагаться на расстоянии 15 см от пола.
Изготовить удобную лестницу для смотровой ямы можно из дерева, металлических уголков. Для небольшого блока переставляемая лестница будет намного удобней. На прилагаемых фото можно увидеть и примеры ям, в которых ступени выкладывались из кирпича или бетонировались.
В процессе кладки ниш нужно подвести провод на 36В в изоляционном резиновом шланге. Это позволит подключить свет в яме и удобно проводить освещение авто при ремонте. Желательно при выполнении данных этапов работы пригласить квалифицированного электрика, который поможет правильно определить оптимальное расположение провода и гарантировать его защиту, осуществит его корректное подключение к сети питания.
Какие функции выполняет вентиляция
Зачем владельцы гаражей с подвалом делают вытяжку? Ответ прост: если отказаться от вентиляции, то внутри помещения нарушатся циркуляция воздуха и баланс влажности. Стены подвала отсыреют, а вещи и продукты, которые в нем хранят, — заплесневеют. В худшем случае неправильно обеспеченные воздухообмен и вентилирование приведут к разрушению стен подвала и последующей необходимости в его ремонте или даже перестройке.
Очевидный признак того, что вентиляции нет или она обустроена плохо — появление конденсата на стенах и поверхности вещей. Он обозначает нарушение температурного режима или проблемы с повышенной влажностью.
Принцип устройства вентиляционной системы
В случае правильного подбора системы вентиляции в овощной яме обеспечивается предотвращение всех негативных последствий. В этом случае основную роль играет труба, которая обеспечивает полноценный доступ воздуха. Она должна соответствовать необходимым параметрам, чтобы не сокращать объёмы притока воздуха. Установка воздухопритока – это надёжный способ избавления от образования конденсата и накопления отравляющих веществ.
Оптимальным решением для вентиляции овощной ямы является установка систем для притока и вытяжки воздуха. Реализуется задуманное такими способами:
Устройство вентиляции первым способом предусматривает размещение трубы посередине конструкции. В этом случае тёплый воздух, скапливаясь в необходимом количестве, начинает подниматься и выходить наружу, этим самым, освобождая место для холодного воздуха. Таким способом обеспечивается естественная циркуляция воздуха, что обеспечивает микроклимат, подходящий для хранения овощей. Если же замечено образование конденсата, то рекомендуется удлинить трубу или, в крайнем случае, установить маломощный вентилятор при выходе из трубы.
Вторым способом рассматривается обустройство природного воздухообмена в яме для овощей. Это довольно популярный способ, поскольку он не затратен и основывается на правильном размещении двух труб, предназначенных для поступления и вытяжки воздуха. Суть этой системы заключается в обеспечении условий, которые приводят к определённым разностям температуры внутри ёмкости и вне её. Особенно это актуально в холодное время года
Но и здесь необходимо обращать внимание на то, чтобы вытяжка не забивалась, например, во время выпадения снега или образования инея. Также проблемы могут возникнуть и в любое другое время года. Чревато действует и установление постоянной температуры — процесс вентилирования может попросту прекратиться.
Чревато действует и установление постоянной температуры — процесс вентилирования может попросту прекратиться.
Варианты вентиляции овощной ямы
Обращаем внимание на тот факт, что для полноценного функционирования вентиляции необходимо соблюдать соотношение между диаметральным сечением трубы для притока воздуха и вытяжки. Обращаем внимание на тот факт, что для обеспечения полноценного воздухообмена устройство для поступления воздуха и его вытяжки устанавливать необходимо по диагонали. Обращаем внимание на тот факт, что для обеспечения полноценного воздухообмена устройство для поступления воздуха и его вытяжки устанавливать необходимо по диагонали
Обращаем внимание на тот факт, что для обеспечения полноценного воздухообмена устройство для поступления воздуха и его вытяжки устанавливать необходимо по диагонали
Назначение ямы в гараже
Гаражное строение среднестатистического городского жителя часто оборудуется так называемой овощной ямой. Главное и единственное ее назначение – хранение сезонного урожая овощей, консервированных и других продуктов питания. Погреб внутри оборудуется стеллажами, полками, коробами для удобного хранения собранных овощных культур.
Внутри погребного помещения необходимо поддерживать определенную температуру, влажностный показатель, которые не должны выходить за пределы нормы. Это негативно скажется на сроке хранения овощей: при избытке влаги они сгниют раньше срока, при сильном холодном притоке – высохнут.
Вентиляция позволяет овощной яме выполнять ее основную функцию – хранение овощей от осени до весны.
Кроме того под гаражом часто размещается смотровая яма. Предназначена для ремонтных, технических работ, которые необходимо производить непосредственно под машиной.
Не смотря на малые размеры, смотровой отсек также нуждается в постоянном проветривании, просушивании, потому что внутрь часто могут попадать влага с автомобиля, скапливаться конденсат. Со временем это приведет к разрушению стен ямы, она станет непригодной.
Вентиляционные системы гаражного строения, овощной и смотровой ям могут быть как автономными, так и взаимодействовать в определенной степени.
Устройство естественной вытяжки
Вентиляция подвала под гаражом может быть обеспечена одним очень простым способом: в стене необходимо сделать вентиляционный канал. В качестве альтернативы такой же канал можно сделать из блоков, уложенных на боковую грань. Схема очень проста, но способна обеспечить воздухообмен в подвале. На воздуховод необходимо установить металлическую сетку для защиты от крупных жуков и птиц.
Правильная установка естественной вентиляции.
Традиционный вариант естественной вентиляции предполагает размещение двух труб в разных углах шахты. Один воздуховод будет отвечать за приточную вентиляцию, а другой – за вытяжную. Эта схема работает в любых подвалах и погребах, которые находятся не только под гаражом, но и в других местах (включая открытые пространства).
Таким образом, гараж с подвалом может вентилироваться за счет естественной вытяжки. Конечно, такой подход не идеален, но все же он может обеспечить и гараж, и подвал более или менее чистым воздухом.
Работа выполняется поэтапно:
- Вытяжной канал закрепляется так, чтобы один его конец находился на высоте 150-200 см над полом. Внешний конец трубы выводится над крышей гаража на высоту 40-45 см.
- Приточный воздуховод крепится в противоположном углу с соответствующим отступом от пола. Труба должна выходить наружу на 20-30 см.
- Вентиляционный канал должен быть защищен от грызунов и птиц металлической сеткой. Кроме того, рекомендуется закрывать выпускные каналы дождевыми колпаками.
Самый дешевый и простой способ вентиляции подвального гаража – сделать отверстие в нижней части стены вместо приточной трубы и закрыть его сеткой.
Погреб в гараже — вентиляция
На первый взгляд может показаться, что наличие вентиляции в гараже в погребе – явное излишество. В самом деле, это нежилое помещение, предназначенное для ремонта автомобиля, хранения вещей или урожая с дачи. Однако все сложнее, чем кажется.
Во-первых, стоит вспомнить про «вещи или урожай» — для их длительного хранения нужно соблюдать определенную температуру и влажность воздуха. А погреб без вентиляции быстро станет сырым и душным, а от повышенного уровня влажности на его стенах может появиться грибок.
Эти факторы могут привести к порче вещей, гниению и заплесневелости продуктов. Хуже всего то, что скапливающаяся в смотровой яме влага может способствовать коррозии днища автомобиля и прочих металлических частей и поверхностей.
Кроме того, в подвале могут скапливаться токсичные испарения и пары бензина и машинного масла, что точно сделает хранимые в нем овощи непригодными для употребления в пищу. А длительное нахождение в таком погребе потом может «аукнуться» симптомами, похожими на отравление. И, в конце концов, пары бензина и масел могут привести к пожару.
Потому вентиляция в подвале гаража является вопросом сохранности автомобиля и вашей безопасности. Согласно СНиП 41-01-2003, в гараж стандартных размеров должно поступать не меньше 180-200 литров воздуха в час. В Европе эти требования строже и там это число больше практически в два раза.

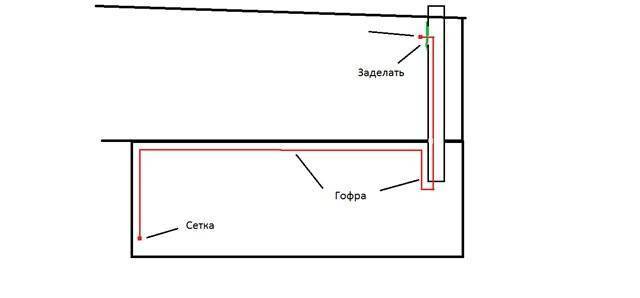

Правильная вентиляция в гараже с подвалом — схема:
Естественная
Теперь поговорим о том, как можно организовать вентиляцию в гараже и подвале (смотровой яме). Существует два основных вида вентиляции:
- естественная, когда циркуляция обеспечивается за счет разницы температур воздуха снаружи и внутри помещения;
- принудительная, использующая вентиляторы.
Преимуществом естественной системы вентиляции является простота установки и отсутствие затрат на электроэнергию. Ее можно использовать в небольших по площади помещениях, таких как наш гараж и его погреб (или смотровая яма).
Прежде всего в Интернете Вы можете найти схему вентиляции в подвале гаража. Также самую примитивную естественную вытяжку в гараже с погребом можно организовать, выдолбив стене вентканал в один кирпич. Не очень эффективно, но чрезвычайно быстро и дешево. При этом не забудьте установить на входе вытяжки погреба в гараже частую металлическую сетку, чтобы через него внутрь гаража не проникли грызуны или птицы.
Более продвинутым вариантом естественной вентиляции является установка приточного и вытяжного воздуховодов. Как понятно из названия, через первый воздуховод в погреб проникает воздух с улицы, а через второй осуществляется отток отработанного воздуха, а вместе с ним влаги и паров бензина.
Для такой системы вентиляции необходимо использовать две трубы сечением от 5 до 15 сантиметров, в качестве материала нужно выбирать нержавеющую сталь или пластик.
Располагать воздуховоды следует на противоположных сторонах помещения, при этом приточная труба должна стоять на 15-30 см выше уровня пола, а вытяжная должна быть находиться ближе к потолку – так будет организовано перемещение воздуха снизу вверх и по горизонтали.
Вход приточного воздуховода снаружи должен быть немного выше уровня земли, а выход вытяжки – подниматься на полуметр от самой высокой точки крыши гаража. Не забудьте оборудовать воздуховоды защитными решетками и колпаками.
ВАЖНО: Зимой внутренние стенки труб могут покрываться инеем и льдом, а это может привести в итоге к закупорке вентиляции. Во избежание следует утеплять вытяжку в гараже с подвалом и регулярно прочищать ее от снега и льда в холодное время года.
В принципе, такой вытяжки из подвала (в гараже) может быть достаточно
Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции
В принципе, такой вытяжки из подвала (в гараже) может быть достаточно. Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции.
Вентиляция смотровой ямы в гараже — схема:
В заключение
Безусловно, вентиляция в гараже, независимо от того, есть ли в нем погреб или подвал – это довольно важно. И это касается не только сохранности автомобиля или запасов
Главным образом вентиляция гаража защищает жизнь и здоровье самого автомобилиста. Ведь опасность отравления угарным газом достаточно велика. Именно поэтому не стоит экономить время и средства на подобной работе.
Весьма простой способ принудительной вентиляции в железном гараже
Что же касается сохранности овощей в погребе, то работа по устройству вентиляции и здесь не слишком сложна. Вряд ли стоимость простейшей вентиляции выльется в сумму, превышающую затраты на закупку такого же количества овощей. А ведь и своей работы в течение лета будет очень жаль. Именно поэтому стоит детально продумать схему и все же смонтировать в гараже вентиляцию. Ведь эту работу придется выполнить лишь один раз. Зато после, на многие годы пропадет волнение как за сохранность овощей зимой, так и за свое здоровье, которое можно сильно испортить выхлопными газами от работающего двигателя.
Очень надеемся, что информация, изложенная в статье, была полезна. Если же остались вопросы, Вам всегда помогут в обсуждении. Пишите, спрашивайте и делитесь своими советами.
