Устройство вентиляции и шахт в многоэтажных многоквартирных домах

Виды жилых зданий

Рассматривая жилые строения, можно поделить их на типовые и индивидуальные.Типовые — это образцы-шаблоны, которые демонстрируют готовые решения, где разработаны ключевые моменты. Их применяют при масштабных застройках.

В таких заготовках вносят незначительные корректировки по локальным условиям. К примеру, ориентацию на местности или место подключения к сетям.

Также производится разделение на многоквартирные и одноквартирные дома.

Многоквартирными называют дома, располагающие за пределами квартирных границ совместными помещениями и инженерией.

Сюда же причисляют интернаты, общежития и гостиничные комплексы.Нередко в высотках встречаются иные нежилые объекты: паркинги, торговые точки, организации сферы услуг и прочие.

Как сделать своими руками?

Разобравшись с предпочтительным способом обустройства, можно браться уже за решение задачи по организации вентиляции своими руками. Сначала размечают на схемах и чертежах местонахождение всех каналов и используемых для вытяжки шахт. В этот же момент проводится расчет объема воздуха, который должен быть удален из помещений сквозь всякий канал. Теперь можно чертить аксонометрическую схему с нанесением номеров участков, с обозначением ранее вычисленных объемов воздуха. Рекомендуется последовательное исполнение расчетов с тех веток, в которых гравитация минимально значима — это каналы на верхних этажах.

Чтобы рассчитать гравитационное давление, ориентируются на температуру уличного воздуха +5 градусов. Расчетное значение температуры комнатного воздуха принимается в 18 градусов тепла. Только затем вычисляют необходимую площадь сечений вытягивающих каналов. Когда этот показатель определен, надо принять размеры каналов, кратные величине кирпичей, и дополнительно рассчитать реальный темп перемещения воздуха. Таблицы, используемые для аэродинамических расчетов, составлялись для стальных каналов круглой формы.

А потому, если предстоит использовать прямоугольные отводные линии, расчетным показателем становится эквивалентный диаметр. Он должен быть таким, чтобы понижение давления из-за силы трения оказывалось тем же самым, что в круглом канале при идентичной скорости газового потока. Нельзя забывать про коррективы, связанные с шероховатостью неметаллических конструкций. Надо добиваться того, чтобы суммарное понижение давления оказалось на 10% менее, чем изначальное давление. Если этого добиться нельзя, придется корректировать сечение отдельных участков воздуховодов.

При монтаже отверстия вытяжек прикрывают решетками жалюзи, ставящимися на 50-70 см ниже потолка. Целесообразно, чтобы эти решетки были:

• на кухне 0,2-0,25 м;
• в ванной и туалетной комнатах 0,15 м;
• в совмещенных санузлах 0,15-0,2 м.

Если дом построен из кирпича, каналы для вытяжки должны быть размещены в толще стен. Когда канал показан на схеме для каждого этажа, требуется перенести его в план чердачного помещения. Размечают обязательно, какое количество воздуха удаляют из каждого отдельного помещения. Размещение вентилирующих каналов внутри стен позволяет сохранить конструкцию неизменно в тепле. Приточные клапаны рекомендуется ставить в стенах, так как подобные устройства эффективно поглощают все звуки.

К сведению! Сократить засорение комнаты пылью помогает приклеивание пакета в нужных местах. Именно туда высыпется всевозможный мусор. Изначальное отверстие глубиной 70-100 мм делается при помощи перфоратора с коронкой. Когда отверстие пройдено, из него выбирают грязь пылесосом, а затем вставляют уплотнитель. Туда же вводят трубку, достигающую конца стены, а с улицы монтируют решетки с акустическими козырьками.

При этой работе непременно требуется страховка. Трубу вводят в середину корпусного отверстия, а после выравнивания конструкции делают разметку. Теперь нужно сверлить 4 отверстия. Вкручивают дюбели, корпус монтируется на стене. Ставят глушители с фильтрами. Смонтированные клапаны требуется прикрыть крышкой. Рекомендации специалистов таковы:

• лучше всего ставить шахту в центре дома;
• выбор круглых воздуховодов может быть оправдан только при значительном доступном месте;
• чем жестче труба, тем эффективнее движение воздуха по ней.

О том, как сделать естественную вентиляцию своими руками, смотрите в следующем видео.

Основные варианты примыкания узла вентиляции

Выбор способа примыкания узла вентиляции зависит от материала, из которого изготовлена кровля.

Не менее важную роль играет вид трубы, которая служит для воздуховода:

• простая труба из металла или полипропилена, которая не имеет каких-либо дополнительных функций;
• дополненная вентилятором;
• труба, дополненная системой клапанной регулировки, со штанговым или ручным управлением;
• сложные вентиляционные системы с несколькими дополнительными функциями.

Чем больше функций имеет воздуховод, тем выше требования к монтажу узла вентиляции.

В зависимости от того, для чего устанавливается вентиляционная труба, к ней выдвигаются различные требования – например, она может дополнительно оснащаться вентиляторами

Самый простой вариант укладки узла вентиляции может проводиться на мягкой кровле. Для этого в крыше необходимо сделать отверстие, которое по диаметру подходит к вентиляционной трубе, проложенной в доме.

К отверстию, при помощи саморезов крепится фланцевая опора, обязательно дополненная гибкой прокладкой. Во фланец ставится стакан (крепится саморезами) и оцинкованная труба. Пустое пространство между стаканом и трубой заполняется теплоизоляционным материалом.

При использовании других материалов для покрытия кровли потребуется использовать более сложные методы крепления, с дополнительными листами гидроизоляции.

Если речь идет о промышленном варианте исполнения узла вентиляции на крыше, то они довольно стандартны.

Это воздуховод, который имеет форму квадрата или круга, а вокруг него располагается монтажная шайба с дополнительными ребрами жесткости. Узлы прохода производятся трех видов – те, которые производятся без клапана или с клапаном с электроприводом или ручным управлением. Кроме того, узел прохода может отличаться по своей форме.

Для того чтобы подобрать необходимые материалы, нужно определиться с вариантом прохода узла через крышу. Самой простой оказывается установка узла на мягкой крыше, которая выполнена, например, из гибкой черепицы.

Для этого потребуется эластичный резиновый уплотнитель, стакан и переходной фланец.  Установить эту конструкцию не составит особенного труда – вполне можно сделать все своими руками.

Для того чтобы правильно прикрепить вентиляционную трубу к кровле, необходимо придерживаться представленной инструкции, что позволит избежать нарушений в воздухообмене

В тех случаях, когда на кровле уложен другой материал, например, профнастил или шифер, обойтись типовым набором материалов не получится. Кроме того, если труба вентиляции слишком высокая или под крышей имеется значительный слой утеплителя, описанный выше способ не подходит.

Тогда придется использовать узел, который состоит из стального стакана, а под ним должна располагаться металлическая площадка. Как и в предыдущем случае, работы начинаются с определения точного места, куда будет врезана труба, а также создания отверстия нужного диаметра под трубу и площадку.

Первым делом укладывается слой гидроизоляции, края которого запускаются под кровлю. В том месте, где располагается непосредственно узел прохода, его края обрабатываются герметиком.

Для того чтобы справиться с проблемой большой высоты вентиляционной трубы, можно сделать дополнительную накладу из фанеры. Для особенно больших или тяжелых конструкций изготавливается дополнительный каркас из деревянных брусьев. Как вариант, можно установить растяжку из металлических тросов, которая надежно зафиксирует трубу на крыше.

В том случае, если речь идет о бетонной крыше, то для нее рационально использовать типовой набор материалов (пластиковый стакан, уплотнитель и фланец), поскольку на конструкциях такого типа обычно выходы для вентиляционной или других труб запланированы заранее.

Особенности обустройства узла примыкания к крышам, имеющим различные покрытия

• Для битумной черепицы лучшим вариантом будет использование примыкающей планки, которая обеспечит плотное прижатие.
• Для металлочерепичной кровли применяется планка вака, под которую укладывают вакафлекс. Сверху все покрывается герметиком.

Полную герметичность обеспечивает обработка герметиком

• Стыки покрытий из керамической черепицы заделываются лентами из гофрированного алюминия, волнистый профиль которого повторит форму черепицы. Последующая заливка битумом сделает швы абсолютно герметичными.
• Ленты из гофрированного алюминия могут применяться и для битумной черепицы. Благодаря широкой цветовой гамме можно выбрать любой цвет под окраску покрытия.

Современные строительные материалы, используемые для обустройства кровли, просты и удобны в применении. Инструкции от производителя упрощают процесс и позволяют пользоваться ими даже непрофессионалам. При этом не следует забывать, что от состояния кровли зависит сохранность всего сооружения, поэтому кровельные работы, в том числе по установке ее узлов, лучше доверять профессиональным исполнителям.

Вентиляционные системы зданий нуждаются в точке вывода отработанного воздуха или ввода свежей приточной струи. Места прохода воздуховодов сквозь перекрытие или кровлю здания должны быть оформлены соответствующим образом и обеспечивать:

• Герметичность соединения, отсутствие протечек дождевой или талой воды.
• Отсутствие конденсата на металлических частях устройства.
• Свободный проход необходимого количества воздуха.

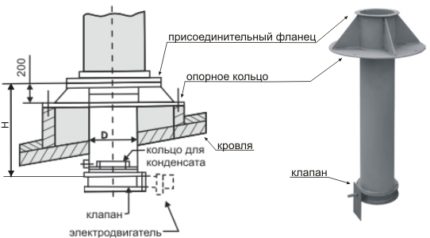

Для комплексного решения этих вопросов применяются унифицированные (УП), конструкция которых оптимальным образом соответствует выдвигаемым требованиям. Узел прохода — это сварная металлоконструкция, представляющая собой патрубок круглого сечения, оснащенный с двух торцов фланцами для присоединения к воздуховодам, имеющая основной (опорный) фланец, служащий основным крепежным узлом конструкции, опционально оборудованный клапаном и специальным кольцом для отвода конденсата. В зависимости от условий эксплуатации применяется тот или иной вид УП, максимально отвечающий требованиям конструкции системы.

Кухонные вытяжки

Кухонная вытяжка над плитой помогает очистить воздух от гари, неприятных запахов и испарений. Это важный элемент механической вентиляции и модный аксессуар. Работают вытяжки от аккумуляторов или электросети. Вытяжки делят по принципу работы:

1. Активного типа. Вытягивает грязный воздух и выводит его непосредственно на улицу или в общий вентиляционный канал.
2. Пассивного типа. Устанавливаются над плитой без подключения к вентиляции, осуществляют фильтрацию воздуха.

Если вытяжка подключается к общедомовой системе воздуховода, решетку на кухне перекрывать запрещено. Лучше выбирать агрегаты средней мощности, они не нарушают функционирования канала вентиляции дома. Если требования к очистке высокие, можно поставить мощную вытяжку, но вывести ее на улицу.

Ремонт вентиляции

Верно спроектированная и сконструированная вытяжная вентиляционная система не требует обслуживания со стороны жильцов дома. Этим должны заниматься эксперты организации, которая отвечает за эксплуатацию  строения. Единственное допустимое воздействие – очистка от пыли решетки, закрывающей входящее отверстие.

Иное дело, в случае если воздушное пространство из квартиры удаляется исправно, а неприятные запахи от соседей и конденсат на окнах продолжают вас донимать. Тогда неприятность кроется в недостаточном притоке воздушных весов. Довольно часто с этим сталкиваются жильцы, установившие пластиковые либо алюминиевые оконные блоки, каковые не пропускают воздушное пространство.

Совладать с обстановкой окажет помощь регулярное проветривание, но более приемлемым вариантом есть установка приточных клапанов, каковые монтируются между радиатором и подоконником центрального отопления. В этом случае холодный воздушное пространство, дующий извне, подогревается.

Существует пара разновидностей впускных клапанов:

• механические – оборудованы заслонками, разрешающими вручную регулировать интенсивность входящего потока,
• электронные – имеют особые устройства, каковые открывают и закрывают клапан, опираясь на данные, приобретаемую от температуры и (внешних датчиков влажности).

Обратите внимание! Многие обладатели квартир в ветхих зданиях пробуют бороться с неприятными запахами и влажностью посредством кондиционера. Это ошибочное решение, поскольку подобное климатическое оборудование не имеет возможности заменить полноценной вентиляционной  инженерной сети

Пошаговая инструкция по самостоятельному сооружению вентиляционной шахты

Процесс строительства вентиляционных шахт будет состоять из нескольких этапов, в которых необходимо соблюдать следующие важные нюансы:

Прежде всего, шаблон должен быть правильно приложен к стене. Шаблон должен плотно прилегать своей торцевой частью к внутренней поверхности поперечной стенки. Затем обведите шаблон карандашом или мелом. Обведенные кружком области – это будущие переходные участки. Используйте шаблон во время установки, чтобы проверить, нет ли перекосов во время работы. Самые незначительные ошибки окажут негативное влияние на общую производительность системы вентиляции вашего дома.

Форма воздуховода может быть квадратной или прямоугольной (например, при выборе нестандартного сечения, что важно при наличии в помещении сильного источника тепла). Для обеспечения качества кладки каналов это следует делать кельмой, а излишки раствора сразу же удалять шпателем

Для повышения прочности построенной шахты вдоль проема укладываются кирпичи. Однако эта мера может сильно затруднить очистку вентиляционной шахты в будущем.

Вентиляционные шахты должны располагаться на расстоянии не более одного метра друг от друга и под углом шестьдесят градусов к основанию здания. Розетки также изготавливаются из кирпича, который предварительно выкладывается под необходимым углом.

Стена перевязана половинками и четвертинками кирпича. Чтобы форма вала оставалась ровной по всей его длине, для работы необходимо использовать специальные буи. Эти же буи будут препятствовать засорению канала мусором.

После завершения кирпичных работ все швы в канале должны быть надлежащим образом заделаны, а готовый ствол проверен на проходимость с помощью специального шарика, привязанного к прочному и толстому шнуру.

Устройство и схемы вентиляционных шахт 5 и 9 этажных домов

Вентиляция – это одна из важнейших инженерных систем многоквартирных домов, оказывающая значительное влияние на здоровье жильцов и удобство проживания.

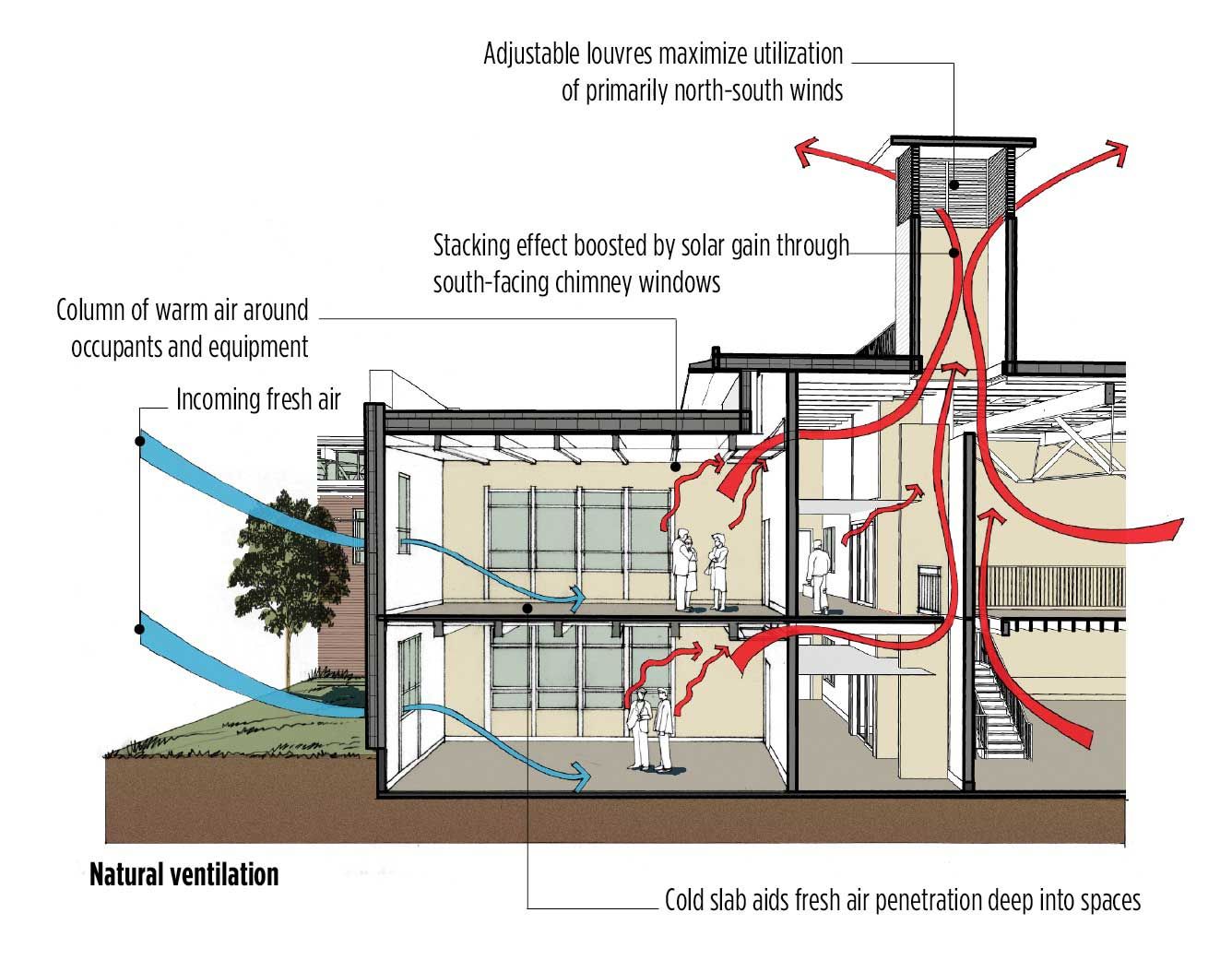

Как устроена вентиляция 5 и 9 этажных домов

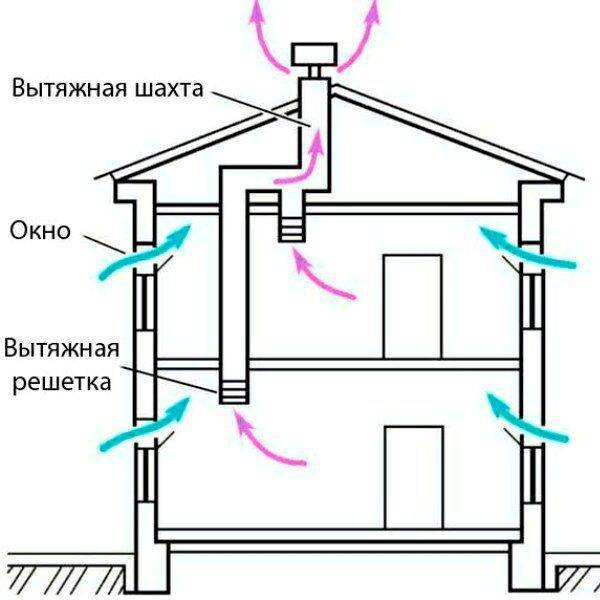

• Схема вентиляции многоэтажных зданий

  Движение потока воздуха по помещениям должно быть направлено из спален и гостиных в зоны выведения, то есть в кухни и туалеты;

• Силу вытяжения вентиляции 9 этажного дома следует рассчитывать таким образом, чтобы не нарушалось движение потоков во всех помещениях, а также соседних квартирах;
• Чтобы уменьшить затраты на обогрев приточного воздуха, необходимо оборудовать систему вентиляции в 5 этажном доме временным отключением или режимом ожидания;
• Какими бы не были погодные условия, вентиляция должна работать и быть управляемой;
• Вентиляционные шахты не могут быть источниками шума и гула с улицы. Гудение вытяжных вентиляторов следует свести к минимуму.

Требования к вентиляции панельных домов

Одинаково плохи как слишком интенсивная, так и слабая вентиляции 9 этажных домов.

О избыточной можно говорить, если зимой из квартиры выносится тепло, температура воздуха в квартире падает, жильцы ощущают сквозняки от окон.

Слабая вентиляция характеризуется плохим выводом загрязненного запахами и газами воздуха из туалетов и кухонь. В квартирах со слабой вентиляцией высокая влажность, быстро развивается плесень, микробы. Воздух не очищается от пыли, химических паров мебели и электроприборов. Такая атмосфера опасна для жильцов любого возраста, однако сильнее страдают дети.

Согласно нормам, система вентиляции в 5 этажном доме должна обеспечить следующий воздухообмен:

• В туалете 50 кубометров воздуха в час;
• В ванной 25 кубометров в час;
• На кухне 90 кубометров в час;
• Спальни, кабинеты, гостиные 3 кубометра на 1 кв. метр площади помещения в час.

Обеспечение вентиляции в 9 этажном доме

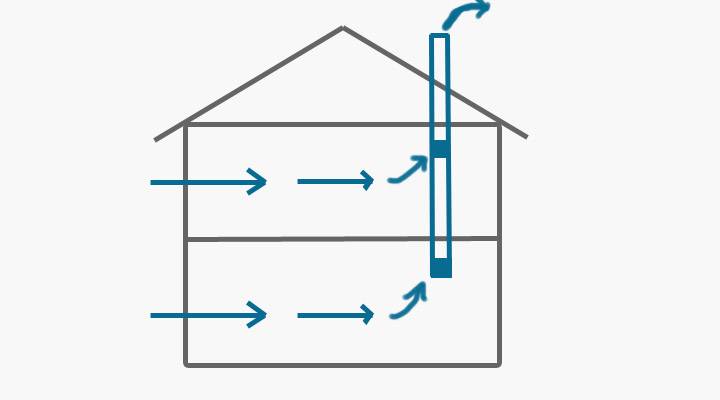

Вентиляция 9 этажных домов работает по следующей схеме: воздух проникает в квартиру через форточку и выводится через вентканалы на кухне и в туалете. Для организации оттока воздуха в жилых зданиях оборудуется поэтажный вентблок. Он представляет собой магистральную трубу, к которой подходят два или один сборный канал, выходящие в точку отвода квартиры. Каналы-спутники соединяются с магистральным каждые два этажа. Схема вентиляции 9 этажного дома предусматривает наличие теплого чердака и вывод труб 8 и 9 этажей непосредственно в атмосферу. При этом схемы вентиляции 9 этажного дома рассчитываются стандартные для температуры воздуха на улице +5 градусов и полного отсутствия ветра.

Плюсы и минусы схем вентиляции 5 этажных домов

Плюсы схемы вентиляции 5 этажного дома:

• Дешевые монтажные работы;
• Владелец квартиры может уменьшить интенсивность потока, закрыв форточку;
• Можно усилить тягу, вставив вентиляторы.

Минусы схемы вентиляции 5 этажного дома:

• Через форточки в дом попадает шум, пыль;
• На нижних этажах вентиляция может быть слишком интенсивной, а на верхних — недостаточной;
• Летом тяга практически отсутствует;
• На работу вентиляции влияют погодные условия.

Причины неисправной работы вентиляционной системы

К наиболее распространенным причинам относятся:

• Засоры вентиляционной решетки (пыль, мусор), в результате чего вытяжка в квартире недостаточная или полностью отсутствует.
• Обратная тяга вследствие того, что квартире этажом выше установлена принудительная вытяжка с мощным вентилятором, и естественная тяга нарушается.
• Нарушения вследствие строительно-отделочных работ – например, установка натяжного потолка с перекрытием вентиляционной решетки, неправильная перепланировка с повреждением вентканалов.
• Разрушение ствола шахты, нарушение герметичности, что приводит к отсутствию тяги.

Оптимальные системы дополнительной вентиляции

Если проблема с чисткой вентшахт и каналов не решается, тогда придется все взять в свои руки и решать проблему самостоятельно. Выход один – наладить дополнительную вентиляцию. Каковы решения этой задачи. Вариантов, в принципе, немного:

• кухонная вытяжка;
• вытяжной вентилятор и приточные клапана.

Кухонная вытяжка

Производители кухонных вытяжек предлагают две варианта, которые отличаются друг от друга значительно.

1. Рециркуляционные.
2. Проточные.

Первые очищают загрязненный воздух и подают его обратно в помещение. Для вентиляции этот вариант не подходит. Вторые – это приборы, соединенные с вентиляционной шахтой или с улицей воздуховодом. То есть, вытяжка воздуха производится за пределы квартиры. В этом плане лучший вариант – с выбросом на улицу.

Насколько эффективен данный вариант? Все будет зависеть от того, как часто вытяжка будет включаться. А так как ее эксплуатируют в основном в процессе приготовления пищи, то это несколько часов в день, что явно мало для вентиляции всего квартирного пространства. Как дополнение к воздухообмену кухни, этот прибор может использоваться, но заменять собой всю вентиляционную систему он не сможет.

Вытяжной вентилятор и приточный клапан

Это оптимальный вариант для создания принудительной вентиляции в квартире, которую организуют своими руками. Как уже было сказано выше, приток и вытяжка не существуют друг без друга. Поэтому когда монтируется вытяжной вентилятор, надо сразу продумать способ притока воздуха. Здесь два варианта:

1. Оконный воздушный клапан.
2. Стеновой.

Первый устанавливается в систему пластиковой оконной конструкции. Это может быть щелевой вид или в виде ручки, с помощью которой открываются створки окна. Первые используются давно, а вот вторые модели появились недавно и уже завоевали неплохую популярность. Самое главное, что сколько створок, столько можно установить и ручек. При этом клапаны данного типа являются регулируемыми. Специальными планками можно перекрывать отверстия или уменьшать их количество, тем самым регулируя поступление свежего воздуха с улицы.

Что касается щелевых моделей, то устанавливают их или на профиль рамы окна, или на стыке рамы и створки. Удобен этот вариант тем, что регулировка может производиться вручную или с помощью специального механизма, работающего от дистанционного пульта управления.

Вторые модели воздушных клапанов монтируются в стену дома. Для этого под них делаются сквозные отверстия

Здесь важно понимать тот факт, что зимой холодный воздух, поступающий в больших количествах, снижает температуру внутри комнат, что допустить никак нельзя. Поэтому приточные клапаны устанавливаются под подоконниками поверх радиаторов отопления. То есть, поступая в комнату, воздух тут же нагревается

То есть, поступая в комнату, воздух тут же нагревается

То есть, поступая в комнату, воздух тут же нагревается.

Приточный клапан для окна

Вытяжные вентиляторы

Что касается вентиляторов, то их часто устанавливают в ванной, туалете и на кухне. Может случиться так, что установленный в вентшахту вентиляторный прибор сможет обеспечить вытяжку даже в забитом канале. Если и это не помогло, то надо будет монтировать его в стену с отводом загрязненного воздуха напрямую на улицу.

Производители сегодня предлагают две модели вытяжных вентиляторов, которые используются в квартирах часто:

• осевые настенные;
• осевые канальные.

Отличаются они друг от друга тем, что первые крепятся к стене, вторые вставляются в сквозное отверстие, сделанное в стене. Оба варианта сегодня применяются активно, оба установить своими руками не проблема. Самое сложное в этом деле – просверлить отверстие в стене, для чего надо иметь в наличии перфоратор и алмазную коронку, которой сверлится бетонная стена панельного дома.

Вентилятор вытяжной

Если устанавливается настенная модель, то в стену обязательно вставляется пластиковая труба, которая формирует канал для отводящего воздуха. Последний с внешней стороны обязательно закрывают решеткой. Канальный вентилятор просто вставляется в отверстие, где крепится лишь монтажной пеной, которой заполняют зазор между стеной и прибором.

Конечно, решение проблемы вентиляции в панельном доме с помощью дополнительных приборов, дает возможность восстановить требуемый воздухообмен в квартире. Иногда проблема решается даже установкой двух клапанов: приточного и вытяжного, как элементов естественной вентиляции. Главное – точно рассчитать их площадь сечения.

Возможные варианты обустройства вентиляции в многоэтажках

Современная вентиляция в панельном доме обустраивается с одинарными вытяжными трубами. Из сантехпомещений, с каждого этажа на крышу идет своя труба. В таком варианте отсутствует возможность проникновения посторонних запахов и вся система функционирует равномерно и надежно.

Еще один неплохой вариант, когда все вертикальные каналы приходят в общий горизонтальный сборный коллектор, который располагается на чердаке. Воздух из него выходит на улицу через одну общую трубу.

Самым нестабильным способом можно назвать вариант, когда маленький канал–спутник из каждой квартиры входит в общую вентшахту. Такая схема вентиляции в панельном доме существенно дешевле в обустройстве и увеличивает жилую площадь, но постоянно приносит кучу проблем жителям. Наиболее часто встречающаяся — это перетекание различных запахов из одной квартиры в другую.

Вент. шахта с каналом-спутником

Лучшим вариантом вентиляции являются электромеханические системы принудительной подачи и вытягивания воздуха. Они применяются в современных новостройках, кроме низкобюджетных. Приточная установка такой системы находится в подвальном помещении или сбоку основного здания. Она подает отфильтрованный и подогретый, либо охлажденный, воздух во все комнаты и помещения. На крыше, в свою очередь, установлен вытяжной электровентилятор точно такой же расчетной мощности, как и приточный. Он призван удалять загрязненную смесь из квартир через вытяжки.

Это одна из примитивных схем устройства. Более сложная, которой можно оборудовать современный высотный дом, обустраивается с применением новых энергосберегающих технологий. Например, рекуператоры — устройства, позволяющие отбирать тепло или холод от вытягиваемого воздуха и отдавать его приточному.

Длина трубы

К вент трубе подведены все имеющиеся в здании каналы, по которым движется воздух, выходящий через трубу на улицу.

Чтобы рассчитать высоту этой трубы, надо знать её диаметр и иметь специальную таблицу. Ячейки в таблицах содержат значения сечений воздуховодов, а левый столбик указывает ширину труб. Верхняя строка показывает, какой вышины должна быть труба при определённом диаметре в миллиметрах.

Необходимо учитывать и следующие нормы СНиП:

1. При расположении рядом дымовой и вентиляционной труб их высота должна быть одинаковой. При несоблюдении данного требования в помещение может проникать дым от отопительного агрегата.
2. Если воздуховод расположен не более чем на 1,5 м от конька, то его высота не должна превышать 0,5 м. Если труба отстоит от конька на расстоянии 1,5-3 м, она не должна располагаться ниже его.
3. Если крыша плоская, то труба должна быть не ниже полуметра.

Выбирая вентиляционную трубу и определяя её месторасположение, следует учитывать и то, что она должна обладать достаточной устойчивостью к ветру. Так, труба должна устоять при 10-бальном шторме, а для этого её вес должен составлять около 50 кг на 1 квадратный метр поверхности. На картинке показано как рассчитывается высота вентиляционной трубы над крышей.

Для определения естественной вентиляции также можно использовать специальные программы. В таком случае процесс расчета значительно облегчается. Для этого необходимо определить оптимальное количество поступаемого воздуха в жилое или подсобное помещение соответственно. Программа определяет и такие данные:

• средняя температура на улице и в помещении;
• форма воздуховодной трубы;
• степень шероховатости стенок внутри воздуховода;
• сопротивление, которое образуется при движении воздуха.

В результате программа определяет, какой длины должна быть вент труба для обеспечения оптимального движения воздуха в заданных условиях.

Рассчитывая значения для воздуховода необходимо учитывать и показатели сопротивления при передвижении воздушных потоков. На возникновение сопротивления влияют сетки, решетки и прочие детали конструкции.

Диаметр трубы

Для вычисления значений вент труб на основе кратности воздухообмена используется таблица СНиП. Под кратностью воздухообмена понимается показатель, определяющий, сколько раз за один час меняется воздух в комнате. Перед вычислением диаметра вент трубы требуется выполнить следующие действия:

• Вычислить объём каждого из имеющихся помещений.
• Определить объём воздуха, который необходим для нормальной циркуляции. Для этого используется формула:

Используя приведенную формулу, рассчитывается объём отдельно для каждой комнаты.

• Как правило, для помещений используется нормирование вытяжки или притока. Иногда в комнатах необходимо организовать не только приток воздуха, но и его эффективный отток.
• Делая расчеты, учитывайте, что значение L следует округлять в большую сторону. После округления полученное значение должно делиться на 5.
• После определения требующегося объёма воздуха для всей площади жилья используется специальная диаграмма, позволяющая вычислить диаметр трубы. При этом следует знать, что в центральной вентиляционной трубе скорость должна быть не больше 5 м/с, а в её ответвлениях — не более 3 м/с.
