Вентиляция – это одна из важнейших инженерных систем многоквартирных домов, оказывающая значительное влияние на здоровье жильцов и удобство проживания.

Как устроена вентиляция 5 и 9 этажных домов

• Схема вентиляции многоэтажных зданий

  Движение потока воздуха по помещениям должно быть направлено из спален и гостиных в зоны выведения, то есть в кухни и туалеты;

• Силу вытяжения вентиляции 9 этажного дома следует рассчитывать таким образом, чтобы не нарушалось движение потоков во всех помещениях, а также соседних квартирах;
• Чтобы уменьшить затраты на обогрев приточного воздуха, необходимо оборудовать систему вентиляции в 5 этажном доме временным отключением или режимом ожидания;
• Какими бы не были погодные условия, вентиляция должна работать и быть управляемой;
• Вентиляционные шахты не могут быть источниками шума и гула с улицы. Гудение вытяжных вентиляторов следует свести к минимуму.

Требования к вентиляции панельных домов

Одинаково плохи как слишком интенсивная, так и слабая вентиляции 9 этажных домов.

О избыточной можно говорить, если зимой из квартиры выносится тепло, температура воздуха в квартире падает, жильцы ощущают сквозняки от окон.

Слабая вентиляция характеризуется плохим выводом загрязненного запахами и газами воздуха из туалетов и кухонь. В квартирах со слабой вентиляцией высокая влажность, быстро развивается плесень, микробы. Воздух не очищается от пыли, химических паров мебели и электроприборов. Такая атмосфера опасна для жильцов любого возраста, однако сильнее страдают дети.

Согласно нормам, система вентиляции в 5 этажном доме должна обеспечить следующий воздухообмен:

• В туалете 50 кубометров воздуха в час;
• В ванной 25 кубометров в час;
• На кухне 90 кубометров в час;
• Спальни, кабинеты, гостиные 3 кубометра на 1 кв. метр площади помещения в час.

Обеспечение вентиляции в 9 этажном доме

Вентиляция 9 этажных домов работает по следующей схеме: воздух проникает в квартиру через форточку и выводится через вентканалы на кухне и в туалете. Для организации оттока воздуха в жилых зданиях оборудуется поэтажный вентблок. Он представляет собой магистральную трубу, к которой подходят два или один сборный канал, выходящие в точку отвода квартиры. Каналы-спутники соединяются с магистральным каждые два этажа. Схема вентиляции 9 этажного дома предусматривает наличие теплого чердака и вывод труб 8 и 9 этажей непосредственно в атмосферу. При этом схемы вентиляции 9 этажного дома рассчитываются стандартные для температуры воздуха на улице +5 градусов и полного отсутствия ветра.

Плюсы и минусы схем вентиляции 5 этажных домов

Плюсы схемы вентиляции 5 этажного дома:

• Дешевые монтажные работы;
• Владелец квартиры может уменьшить интенсивность потока, закрыв форточку;
• Можно усилить тягу, вставив вентиляторы.

Минусы схемы вентиляции 5 этажного дома:

• Через форточки в дом попадает шум, пыль;
• На нижних этажах вентиляция может быть слишком интенсивной, а на верхних — недостаточной;
• Летом тяга практически отсутствует;
• На работу вентиляции влияют погодные условия.

Устройство шахт в многоэтажных зданиях

так выглядит сверху вентиляционная шахта: 1-общий ствол, 2-спутники

Вентиляционные шахты панельных домов представляют собой бетонные блоки особой конструкции, установленные друг на друга, создающие идеально вертикальный канал. Сечение его обычно 0,3 х 0,6 м. Начинается он в цокольном этаже и заканчивается на крыше специальным зонтом для вентиляционных шахт, проходя через все уровни здания.

В современных домах магистрали для движения воздуха делают из пластиковых или металлических коробов. Они обеспечивают лучшую аэродинамику, легко очищаются, долго служат.

Зонт для вентиляционной шахты выполняется из нержавеющего металла, он защищает ствол от попадания дождя, снега, листьев.

одна из разновидностей колпака

При создании проекта вентиляции жилого дома учитывают следующие факторы:

• качество удаления отработанного воздуха из жилищ;
• предупреждение проникновения в квартиры холодного воздуха с улицы в зимнее время;
• возможность распространения дыма и угарного газа по шахтам вентиляции панельных домов во время пожара;
• возможность использования вентиляционных шахт многоэтажных домов для кондиционирования.

В панельных многоэтажках и пятиэтажных “хрущевках” воздухообмен осуществляется по шахтам и вентканалам за счет использования физических законов, без механического побуждения.

Шахты служат для отвода отработанного воздуха – одной из двух важных составляющих работы вентиляционной системы. Приток обеспечивают приоткрытые форточки или специальные устройства.

Выходы вентиляционных каналов располагают на кухне и в санузлах. Горизонтальные каналы объединяются между собой и выходят в вертикальные вентиляционные шахты. В домах высотой до 5 этажей все шахты выводятся в общий коллектор, расположенный на чердаке.

Шахта является общедомовой собственностью и при подозрении на ее неисправность необходимо обращаться в управляющую компанию.

Устройство вентиляционных шахт высотных панельных домов иное – через этаж к основному стволу примыкают “разгонные” шахты, называемые еще “спутниками”. И только вентиляция последних этажей выходит непосредственно на улицу, над крышей дома. Эта мера предупреждает возникновение обратной тяги и проникновение отработанного воздуха с нижних этажей в квартиры верхних.

В более современных зданиях широко используется и такая схема: из стояков воздух проникает на чердак, который служит в качестве накопительного, промежуточного резервуара. Температура и влажность воздуха здесь всегда выше, чем снаружи, поэтому он, согласно законам физики, “ищет” выход. И находит его в общей вентиляционной шахте панельного дома.

Металлические шахты

металлические трубы для вентиляционных шахт различных сечений уже с оголовками

В крупных зданиях общественного назначения в качестве вентиляционных шахт используют металлические или полимерные трубы. Этот способ, как более простой и менее трудоемкий часто применяют при строительстве вентиляционных шахт в частных домах. Металлические шахты обладают одним серьезным недостатком: двигающийся поток воздуха вызывает заметный гул. Полимерные трубы работают значительно тише.

Узлы прохода

разные варианты узлов прохода

Узлы прохода вентиляционных шахт устанавливаются в местах прохода металлических труб через кровлю или стеновое покрытие. От конструкции узла прохода вытяжной вентиляционной шахты зависит герметичность крыши.

Узлы прохода вытяжных вентиляционных шахт могут быть:

• простыми без клапана;
• с механическим клапаном и емкостью для сбора конденсата;
• с ручным клапаном и емкостью для сбора конденсата;
• с утепленным клапаном;
• огнеупорными.

В качестве термоизоляции узлов прохода вентиляционных шахт используется минеральная вата. Существуют конструкции узлов прохода вентиляционных шахт со специальной площадкой для установки механизма, управляющего клапаном.

Возможные варианты обустройства вентиляции в многоэтажках

Современная вентиляция в панельном доме обустраивается с одинарными вытяжными трубами. Из сантехпомещений, с каждого этажа на крышу идет своя труба. В таком варианте отсутствует возможность проникновения посторонних запахов и вся система функционирует равномерно и надежно.

Еще один неплохой вариант, когда все вертикальные каналы приходят в общий горизонтальный сборный коллектор, который располагается на чердаке. Воздух из него выходит на улицу через одну общую трубу.

Самым нестабильным способом можно назвать вариант, когда маленький канал–спутник из каждой квартиры входит в общую вентшахту. Такая схема вентиляции в панельном доме существенно дешевле в обустройстве и увеличивает жилую площадь, но постоянно приносит кучу проблем жителям. Наиболее часто встречающаяся — это перетекание различных запахов из одной квартиры в другую.

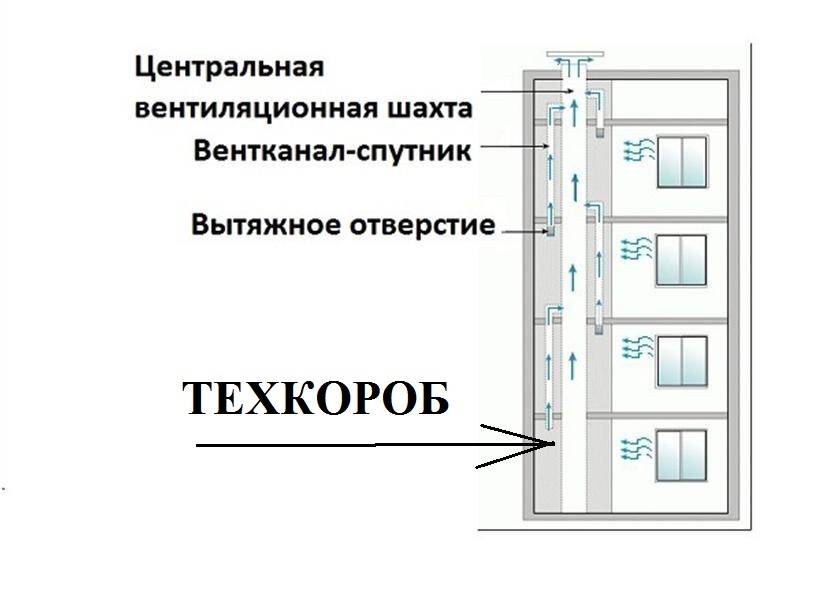

Вент. шахта с каналом-спутником

Лучшим вариантом вентиляции являются электромеханические системы принудительной подачи и вытягивания воздуха. Они применяются в современных новостройках, кроме низкобюджетных. Приточная установка такой системы находится в подвальном помещении или сбоку основного здания. Она подает отфильтрованный и подогретый, либо охлажденный, воздух во все комнаты и помещения. На крыше, в свою очередь, установлен вытяжной электровентилятор точно такой же расчетной мощности, как и приточный. Он призван удалять загрязненную смесь из квартир через вытяжки.

Это одна из примитивных схем устройства. Более сложная, которой можно оборудовать современный высотный дом, обустраивается с применением новых энергосберегающих технологий. Например, рекуператоры — устройства, позволяющие отбирать тепло или холод от вытягиваемого воздуха и отдавать его приточному.

Цена очистки вентиляции в квартире

Наименование работ Ед.изм. Стоимость, руб

Очистка воздуховодов от пылевых отложений

канал

от 5000 рублей

Если в вентиляционном канале совсем отсутствует побуждение (тяга), это свидетельствует о завале канала. Цена удаления завала оценивается индивидуально, по результатам видеообследования.

Когда пришло время чистить вентиляцию

Обратите внимание:

• Вы регулярно убираетесь, но на следующий день замечаете тонкий слой пыли на полу.
• Еще через день в некоторых углах образовались клубы пыли и ворса.
• Вентиляционная решетка обросла грязной коростой.
• В летний период в квартире повышенная температура и духота.

Не поленитесь, возьмите листок бумаги и поднесите его к вентиляционной решетке, он как минимум должен наклониться в её сторону, а в лучшем случае притянуться к ней. Если этого не происходит, настало время вызывать чистильщика вентиляционных каналов, который используя специальный прибор (Анемометр) проверит наличие тяги, скорость, температуру и влажность воздуха, определит причины некачественной работы системы вентиляции и, конечно, произведет чистку вентиляции в квартире.

Типы вентиляционных каналов в квартирах

В различных типах многоквартирных домов, существуют различные виды систем вентиляции с обособленными каналами или центральными стояками. В квартирах с обособленными вентиляционными шахтами, для выполнения очистных работ, требуется выход на кровлю жилого дома, поэтому прежде чем оформить заказ, выясните, пожалуйста, в эксплуатирующей организации возможность получения доступа.

Очистка вентиляции осуществляется специальным оборудованием, бригадой квалифицированных чистильщиков дымовых и вентиляционных каналов, имеющих соответствующие удостоверения.

Многие считают, что чистить вентиляцию должны эксплуатирующие организации (ЖЭК, ЖЭУ, ТСЖ). Да, действительно это так, но на практике этого не происходит. Почистить или не чистить самостоятельно, решать Вам, но знайте на карту поставлено Ваше здоровье!

Специальное предложение для ЖЭКов, Управляющих компаний и ТСЖ — Чистка вентиляционных шахт!

Не всегда жильцы многоквартирных домов согласны на проведение работ по чистке вентиляции в своих квартирах, поэтому, в целях выполнения норм и правил пожарной, а также требований санитарных служб, мы предлагаем проведение очистки вентиляционных шахт, без отводов в квартиры.

Для получения дополнительной информации об услуге и оформления заказа, позвоните нам и наши специалисты проконсультируют Вас по всем интересующим вопросам.

Виды вентиляции в жилых домах

Наиболее распространена естественная вентиляция. Она работает так:

1. Свежий воздух поступает через приоткрытые форточки, окна или проветриватели.
2. Отработанный воздух вытесняется свежим и выводится из комнат в вентиляционную шахту.
3. Благодаря разнице температур и давлений воздух из вентшахты попадает на чердак или крышу, а оттуда — на улицу.

Вентиляция с естественным побуждением устанавливается в панельных и кирпичных домах, а также в некоторых новостройках. Для ее работы не нужно ничего, кроме самих шахт — поэтому для застройщиков она простая и дешевая. Но для жильцов плюсов в ней мало: в жару воздухообмен практически прекращается, а зимой все тепло быстро «вылетает» в вентиляцию.

Чтобы увеличить тягу в летний период, на верхушку вентканала устанавливают дефлектор. Этот прибор улавливает ветер и рассекает его на несколько воздушных потоков с разными скоростями. За счет этого перепад давления в трубе увеличивается, и отработанный воздух быстрее выходит на улицу.

Естественная вентиляция многоквартирного дома подразумевает, что вытяжная система не работает без притока

Поэтому важно либо всегда оставлять окна открытыми, либо установить проветриватель — прибор, который позволяет проветривать помещение с закрытыми окнами. Самые простые проветриватели — бытовые клапаны на окнах: они встраиваются в стеклопакет, и свежий воздух поступает через специальное отверстие

Более эффективная система вентиляции в квартире многоэтажного дома — бризер: он не только подает воздух в комнату, но и очищает его от аллергенов, вредных газов и мелкой пыли. Прибор может подогревать воздух до комфортной температуры.

Если у приточки нет функции нагрева, то желательно устанавливать ее как можно ближе к потолку помещения. Так приточный воздух будет смешиваться с теплым воздухом комнаты.

Вытяжные вентиляционные отверстия обычно находятся в кухне и санузле: именно в этих помещениях накапливается больше всего нежелательных запахов. Не допускается объединение вытяжки на кухне и в туалете в один вентиляционный канал — иначе запахи будут переходить из одного помещения в другое. Чтобы улучшить воздухообмен, в ванной устанавливают вытяжные вентиляторы.

1. точка забора свежего воздуха;
2. блок, в котором могут быть нагреватель, рекуператор, фильтры, вентиляторы;
3. воздуховоды;
4. диффузор, через который подается свежий воздух;
5. вентиляционная решетка для забора отработанного воздуха;
6. труба, через которую выходит отработанный воздух.

Принудительная вентиляция не зависит от погодных условий. В ней воздух нагнетается и выводится с помощью электрических вентиляторов. Чем мощнее вентиляторы, тем больше воздуха они успевают обработать. Такая система стоит дороже и устанавливается, как правило, в элитных домах.

Часто в вентиляцию с механической подачей воздуха встраивают фильтры, шумопоглотители, нагреватели и прочие устройства. Такая установка занимает много места, поэтому ее размещают на чердаке или на техническом этаже. Доступ к оборудованию должен иметь только квалифицированный обслуживающий персонал.

Существует и комбинированная вентиляция, в которой с помощью вентилятора осуществляется только вытяжка или приток.

В проект вентиляции иногда добавляют функцию очистки воздуха. Например, компания «Тион» производит очиститель-обеззараживатель Tion Eco, который встраивается в общедомовую вентиляцию: он очищает загрязненный воздух от пыли, плесени, бактерий, выхлопных газов и аллергенов. На входе в вентиляцию и выходе можно поставить станции CityAir: они отслеживают качество воздуха до и после очистки.

Иногда вентиляцию оснащают рекуператором — он забирает тепло у вытяжного воздуха и отдает его приточному. Это позволяет сэкономить на отоплении квартир.

Когда необходимо заменять естественную вентсистему на принудительную

Заменить естественную вентиляцию на централизованную принудительную в многоквартирном панельном доме невозможно. Схема вентканалов закладывается под определенные условия эксплуатации. Однако для каждого хозяина остается возможность усилить вытяжные потоки путем установки индивидуальных вентиляторов на вытяжку в кухне и ванной комнате.

Нужда в дополнительном проветривании возникает в старых домах, где вентиляционные шахты не обеспечивают должной вытяжки из-за загрязненности. Вторая причина установки принудительной вентиляции резкое снижение притока воздуха из-за установки герметичных стеклопакетов, которые не пропускают не только холод, но и воздух с улицы.

Приточные устройства устанавливают в комнатах. Мощность принудительной вентиляции рассчитывают исходя из площади квартиры. Для однокомнатной достаточно вытяжки до 50 метров кубических в час. Для трехкомнатной мощность увеличивается вдвое, что соответствует нормам. Принудительная вентиляция будет слишком охлаждать пространство, устроив нездоровые сквозняки.

Задача организации нормального газообмена и вентиляции в многоквартирных домах одновременно простая и сложная. Простая- потому, что значительная высота здания позволяет получить хороший уровень тяги, сложная – потому что схема организации вентиляции должна обеспечивать наиболее оптимальный коэффициент смены воздуха в помещении. Для панельного дома, с практически нулевой паропроницаемостью стен, даже небольшое ухудшение качества работы вентиляции мгновенно сказывается на самочувствии жильцов.

Устройство шахт в многоэтажных зданиях

Вот как выглядит вентиляционная шахта сверху: 1 – общая шахта, 2 – спутники

Вентиляционные шахты панельных домов представляют собой бетонные блоки специальной конструкции, которые укладываются один на другой, образуя идеально вертикальный вентиляционный канал. Его поперечное сечение обычно составляет 0,3 x 0,6 м. Она начинается на первом этаже и заканчивается на крыше специальным зонтиком для вентиляционных шахт и проходит через все уровни здания.

В современных домах воздуховоды для подачи воздуха изготавливаются из пластика или металла. Они обеспечивают лучшую аэродинамику, легко моются и имеют длительный срок службы.

Зонт для вентиляционного канала изготовлен из нержавеющей стали и защищает канал от дождя, снега и листьев.

При проектировании плоской системы вентиляции необходимо учитывать следующие факторы:

• Качество воздуха, удаляемого из жилища;
• Предотвращение проникновения холодного воздуха в квартиры зимой;
• Возможность распространения дыма и угарного газа через вентиляционные шахты в зданиях с перекрытиями во время пожаров;
• Возможность использования вентиляционных шахт в многоэтажных домах для кондиционирования воздуха.

В крупнопанельных блоках и пятиэтажных “хрущевских” домах воздухообмен происходит через шахты и вентиляционные каналы по физическим законам, без механического принуждения.

Шахты используются для вытяжного воздуха, одного из двух важных компонентов системы вентиляции. Подача воздуха осуществляется через вспомогательные отверстия или специальные устройства.

Вентиляционные выходы расположены в кухнях и санитарных комнатах. Горизонтальные воздуховоды соединены между собой и ведут к вертикальным вентиляционным шахтам. В домах до пяти этажей все воздуховоды подключаются к общему коллектору на чердаке.

Вал является общим имуществом, и вам следует обратиться в управляющую компанию, если вы подозреваете, что он поврежден.

Конструкция вентиляционных шахт в многоэтажных домах отличается – там есть дымоходы, называемые “сателлитами”, которые соединяются с главным каналом через один этаж. Только вентиляция верхних этажей выходит непосредственно на улицу, над крышей дома. Это предотвращает обратную тягу и проникновение отработанного воздуха с нижних этажей в квартиры на верхних этажах.

В более современных зданиях воздух из стояков поступает на чердак, который служит промежуточным резервуаром. Температура и влажность здесь всегда выше, чем на улице, поэтому воздух, согласно законам физики, “ищет” выход. Он попадает в общую вентиляционную шахту дома.

Металлические валы

Металлические трубы для вентиляционных шахт с различными сечениями

В больших общественных зданиях в качестве вентиляционных шахт используются металлические или пластиковые трубы. Этот метод, более простой и менее трудоемкий, часто используется при строительстве вентиляционных шахт в частных домах. Металлические валы имеют один существенный недостаток: движущийся поток воздуха вызывает ощутимый шум. Полимерные трубы намного тише.

Установка дополнительной вентиляции

В ванной панельного дома устанавливают осевой вентилятор для устранения влажности

Для кухни чаще выбирают бытовые вытяжки. Производитель предлагает рециркуляционные и проточные агрегаты. Первые просто пропускают загрязнённые массы через фильтры и снова впускают их в помещение. Вторые напрямую соединены с вентканалом. С учётом того, что кухонная вытяжка эксплуатируется от 1 до 3 часов в день, в качестве вспомогательной системы она незаменима.

В санузле чаще предпочитают организовать осевой радиальный вентилятор. Сделать это несложно. Достаточно удалить решётку шахты в ванной или туалете и внедрить туда механизм. Позже вентилятор подключают к системе электропитания, соблюдая все нормы и требования по пожаробезопасности. Желательно, чтобы вентилятор запускался от выключателя снаружи помещения. После всех работ шахту снова закрывают вентиляционной решеткой.

Если в квартире санузел раздельный, желательно установить вентилятор на оба помещения. В продаже есть специальные решётки, у которых уже предусмотрены гнезда для установки вентилятора. Перед проведением подобных работ нужно проконсультироваться со специалистом. Вполне вероятно, что коммуникация в квартире работает исправно и менять ничего не нужно.

https://youtube.com/watch?v=AgbqbDIOAa0

Проверка системы вентиляции

Всем известны ситуации, когда после нескольких лет эксплуатации дома вентиляция начинает плохо работать. Проверить тягу в системе вентиляции, на самом ли деле это так, можно разными способами. Но самый простой – это поднести к вентиляционной решетке воздуховода туалетную или газетную бумагу (небольшой кусочек). Если она осталась на решетке, как бы прилипла, то все в норме – вентиляция работает. Если упала, то проблема, на само деле, существует.

Каковы проблемы

Если вентиляционная система проверку не прошла, то это не значит, что ее каналы и шахты уменьшились в сечение за счет образования внутри мусорной пробки или налетов на стенках. Ведь сегодня с приходом в квартиры пластиковых окон и герметично закрываемых входных дверей приток воздуха сильно уменьшился, а в некоторых квартирах просто перестал существовать. А ведь вытяжка воздуха и его приток друг без друга не существуют. Поэтому приток придется организовать, хотя бы установкой оконных клапанов.

Итак, если вытяжка ослабла, то каковы от этого последствия. В первую очередь надо отметить неприятные запахи. Вывести их обычным проветривание не получится. Особенно это касается кухни, да к тому же, если квартира располагается в хрущевке, где кухонное помещение – это максимум 6-9 м². Комната насыщается запахами от готовки пищи настолько, что пропитываются ими и стены, и мебель, и всевозможные кухонные аксессуары.

Вторая неприятность – влажность, которая оседает на стенах, потолке, мебели. Это, конечно, в первую очередь касается ванной комнаты и кухни. Нелюбая отделка сможет выдержать такую нагрузку. Поэтому придется ремонт проводить часто.

Выход из создавшей ситуации не один.

1. Провести чистку вентиляционной конструкции в панельном доме.
2. Соорудить дополнительную вентиляцию.

Что касается последнего, то к этому надо подходить в самую последнюю очередь. Лучше обратиться в управляющую компанию с заявлением о проведении чистки вентиляции. Сегодня компании, которые занимаются этим видом работ, вычищают каналы и шахты на 100%. Так что после завершения работ можно говорить практически о новой вентиляционной системе.

Особенности устройства вентиляции в панельном доме

Вентиляционная система рассчитывается на этапе проектирования дома. Особенности ее конфигурации зависят от этажности строения, от места его расположения. Однако какой бы не была задумана вентиляционная система, она всегда предусматривает вертикальный выводной канал и пути поступления в помещения свежего воздуха.

Классический воздухообмен, существующий в панельных домах старой постройки и в ряде бюджетных проектах современного жилищного строительства, предусматривает вентиляционную систему на естественной тяге. Работает такая система по принципу сквозного проветривания.

Роль приточной части вентиляции выполняют форточки или приточные отверстия, которые расположены в жилых помещениях над радиаторами отопления. Вытяжная часть локализуется в помещениях, где воздух наиболее подвержен загрязнению – это туалет, ванная и кухня. Если квартира большая и в ней есть комната, отделенная от вытяжного отверстия двумя другими помещениями с дверями, то в такой комнате также проектируют вытяжное окно.

Обратите внимание! Все вентиляционные выходы из отдельных квартир сходятся в одну вертикальную вентиляционную шахту. Параметры шахты определяет схема подключения к ней отдельных помещений и этажность панельного дома

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

В этом случае вентиляционные шахты не соединяются между собой, улучшается , а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

• поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
• быстрое загрязнение общей трубы вентиляции;
• отсутствие шумоизоляции.

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.

Кто должен чистить вентиляционные каналы в многоэтажных домах

Вентиляция – это такая же общедомовая система, как водопровод, электричество, газопровод, лифты и т. д. Чистка осуществляется управляющей компанией или товариществом владельцев жилья в многоквартирном доме.

Собственники обращаются за услугами к другим организациям, ответственным за управление хозяйством. Воздуховоды очищаются регулярно – по плану или на основании заявления жильцов.

Профессионалы учитывают размер и материалы, из которых созданы каналы. Оборудование для чистки вентиляции отличается по мощности и комплектации.

Способы очистки:

1. Механический, с применением пылесосов и щеточных устройств.
2. Химический, при котором распыляются химические реагенты в воздуховодах.
3. Для криогенной очистки вентиляции в многоквартирном доме используется сухой лед.

Инструменты и расходные материалы:

1. Щетки для механической чистки.
2. Гибкий трос длиной 6 м.
3. Ерши с металлическими щетками.
4. Щеточная машина.
5. Пылесос с гибким шлангом.
6. Парогенератор и устройство для распыления.
7. Комплект инструментов для чистки жира.

Старые дома и заросшие вентиляционные каналы не всегда позволяют устранить неисправность простой механической чисткой.

Используется цифровое устройство для видеоинспекции.

Оплата работы по прочистке

На стоимость очистки влияет комплекс проводимых работ и другие факторы:

1. Доступ к вентиляционным каналам.
2. Количество грязи.

Базовая цена рассчитывается за 1 кв. м. шахты.

Стоимость:

1. Визуальная проверка – 5000 руб.
2. Механическая очистка от грязи – 170 руб.
3. Чистка поверхности от жира – 750 руб.
4. Микробиологическое исследование образцов – 1500 руб. за 1 смыв.
5. Дезинфекция – 50 руб.

Образец заявления на прочистку вентиляции

Это заявление о нарушении норм предоставления населению коммунальных услуг. В «шапке» документа указывается ФИО руководителя организации, оказывающей услуги по очистке вытяжного канала, и данные заявителя. По правилам, управляющая компания должна содержать в хорошем состоянии вентиляцию и дымоходы.

Текст заявления содержит адрес и сообщение о том, что организация не соблюдает положения ЖК РФ, не предоставляет в полном объеме коммунальные услуги. Уточняется информация о том, что в квартире не работает вытяжной канал.
