Вентиляция в ванной комнате и туалете в частном доме

Какой должна быть правильная вентиляция в квартире и частном доме

Важно помнить, что в частном доме необходимо провести конструирование таким образом, чтобы приток свежего воздуха был во все комнаты, независимо от того жилые они или технические. При этом учесть функциональное назначение каждой площади и исходя из этого оборудовать естественную или принудительную вентиляцию. Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла

Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла.

В общем, необходимо учесть следующие особенности в частном доме:

Пространство, организуемое под полом (погреба, чуланы, кладовые комнаты) должны обязательно иметь вентиляцию. Это позволит избежать возникновения сырости при отсутствии солнечного света. Так же не будет скапливаться затхлый запах и прорастать плесень. При обустройстве этих площадей, необходимо организовать проемы для вентиляции – диаметр должен быть не менее 12 см. В случае прямоугольного отверстия габариты обеих сторон не должны быть менее 10 см. К тому же, они обязательно располагаются над уровнем пола не ниже чем на 30 см.

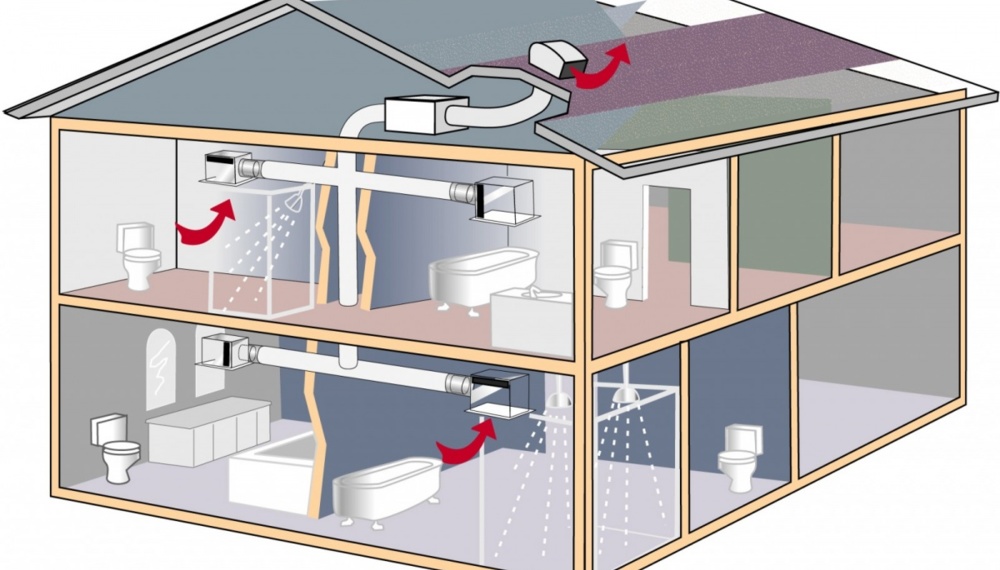

В частных домах при наличии двух и более этажей, проблематичным участком является лестница, которая служит естественным вентиляционным каналом. Но если воздух по ней будет двигаться беспрепятственно, с нижних этажей будет попадать на верхние, что будет способствовать резкому перепаду температур на разных этажах дома. Для этого рекомендуется каждую комнату на втором и последующих этажах снабжать закрывающейся плотно дверью. А вот в мансардном помещении ставят принудительную вентиляцию. Это необходимо сделать потому, что малая высота вентиляционного канала не обеспечит нужной силы тяги.
Для кухонного помещения обязательно необходимо делать отдельные вентиляционные каналы с выводной трубой, расположенной достаточно высоко над уровнем крыши

Это обеспечит достаточную интенсивность тяги, чтобы избавить помещение от всех накопившихся паров, продуктов распада газа и прочих вредных веществ, скапливаемых здесь.
Необходимо обратить внимание, что для кухни оборудуют вытяжку из стальной трубы. Причем, внутренняя поверхность должна быть предельно гладкой. Это будет способствовать меньшему оседанию сажи, копоти и других жирных паров.
Чтобы очистить кухню, как можно более эффективно, от всех неприятных запахов, паров и других взвешенных частиц, организуют принудительную вентиляцию в виде вытяжки

Ее эффективность, особенно в момент приготовления пищи, неоспорима.

Это будет способствовать меньшему оседанию сажи, копоти и других жирных паров.
Чтобы очистить кухню, как можно более эффективно, от всех неприятных запахов, паров и других взвешенных частиц, организуют принудительную вентиляцию в виде вытяжки. Ее эффективность, особенно в момент приготовления пищи, неоспорима.

Специалисты рекомендуют организовывать вентиляцию, производительность которой на 20% больше требуемого объема в м3/час.

Особенности оборудования вентиляций, как в частном доме, так и в квартирах:

Кухня – это то место, к оборудованию вентиляцией которого, необходимо подойти крайне ответственно. Причем, помимо вентканала необходимо учесть и кухонное оборудование. Кухня общим объемом 8 м3 допускает установку плиты с 2 конфорками.
При кубатуре 12 м3 можно уже использовать 3 конфорки.
И только с превышением 15 м3 можно позволить полноценную плиту с четырьмя конфорками.
Необходимо учесть, что в жилых комнатах в квартире не предусмотрены специальные вентиляционные шахты. Именно по этой причине, желательно, поставить пластиковые окна со специальным клапаном, позволяющим осуществить дополнительный приток воздуха.
На кухне при грамотном планировании, на этапе строительства, всегда будет предусмотрено два отверстия – один для естественной вентиляции помещения, второй для вывода трубы от газового котла или колонки.

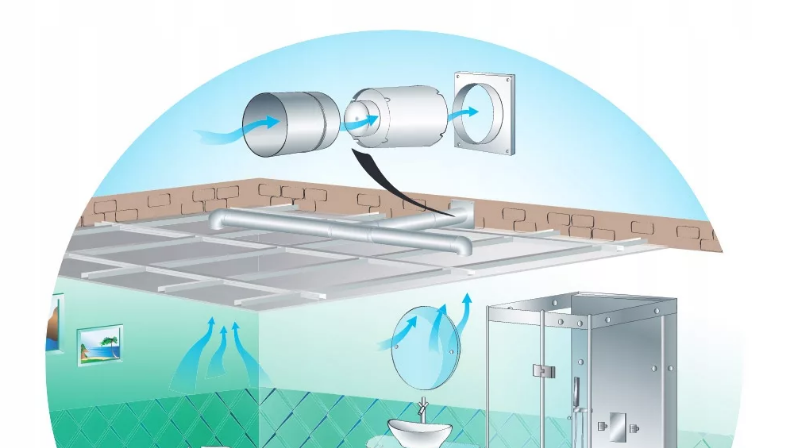

Чаще всего ванную комнату, туалет или совмещенный санузел оборудуют специальным вентилятором соответствующей мощности. Без него здесь будет скапливаться влага, образовываться грибок и появляться затхлый запах.

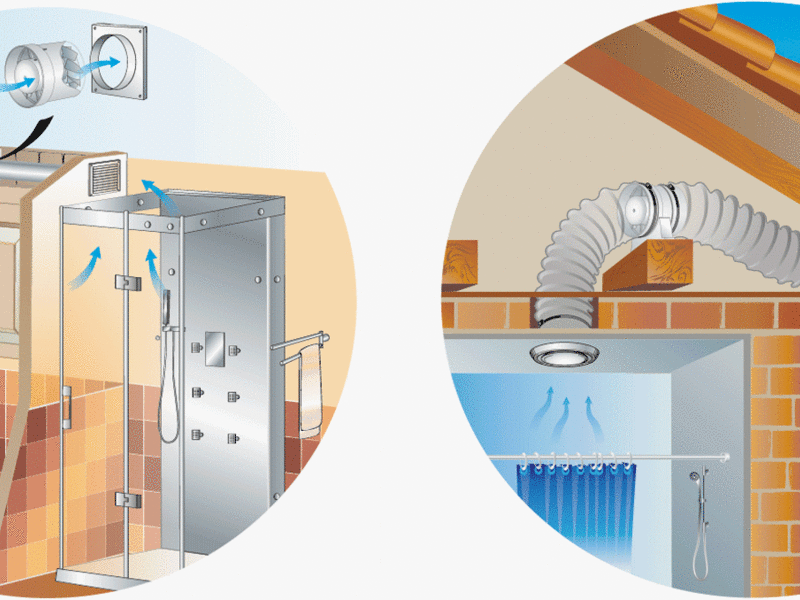

Организация принудительной вентиляции подразумевает установку вытяжного вентилятора.

Как правильно сделать принудительную систему своими руками?

Проектирование и монтаж выполняется самостоятельно, с проведением подготовительных работ.

Сравнивают диаметр вытяжного прибора с размером проёма в стене.
Узкий вход в вентиляционное отверстие расширяют перфоратором.
В широкий вход вставляется труба из пластика или гофра.
Промежуток между трубой и стеной заделывают монтажной пеной.

Место для установки

Вытяжка предназначена для отвода тёплого влажного воздухаЗапрещено устанавливать вентилятор рядом с раковиной, ванной, унитазом и другими источниками повышенной влажности
Совет
Вентилятор не устанавливают вблизи нагревательных приборов, чтобы он не перегревался.

Как подключить: выбор схемы

стандартная встроенная вентиляция не в состоянии справиться с выводом влаги из ванной.Следующий способ заключается в подсоединении устройства к независимому выключателю.

Как установить вентилятор?

снимают наружную крышку;
места прилегания вентилятора к стене смазывают полимерным клеем, жидкими гвоздями или силиконом;
вставляют устройство в проём в стене, полностью спрятав рабочую часть, состоящую из лопастей и двигателя;
корпус плотно прижимают для схватывания клея;
для защиты от попадания из вентиляционной шахты в комнату насекомых и мусора устанавливают противомоскитную сетку;
крышку ставят на место, закрепляют саморезами или дюбелями, которые поставляются в комплекте;
завершающий этап — укладка провода, подсоединение вентилятора к электросети.

Особенности – для чего нужна вентиляция

Человек выдыхает больше углекислого газа, чем потребляет. В результате соединение накапливается в помещении, и дышать становится затруднительно. Кроме того, организм отдает тепло, влагу и вырабатывает различные продукты через отверстия в коже. В летнее время из-за этого становится душно, а запах в помещениях ухудшается. Высокий уровень их герметичности усугубляет ситуацию. Естественная и искусственная вентиляция улучшает кондиции воздуха и устраняет проблему. Здоровью человека не будет угрожать нехватка кислорода (гипоксия), а помещения станут пригодными для длительного времяпровождения. Вентиляция очень актуальна в случае с домашними животными, ведь те намного ниже ростом и находятся как раз там, где накапливается большая часть углекислоты. Приток кислорода благотворно влияет на гигиену: грибку становится труднее развиваться, а своевременное проветривание гарантирует отсутствие вредного микроорганизма

Это в большей мере важно для ванных

Особенности конструкций

Решение о форме и строении вентиляции принимает проектировщик, в соответствии со СНиПами. Выбор конфигурации сводится до 2-х решений: круглая и прямоугольная. Учитывают особенности сооружения и целевые задачи помещения. Конструкция станет частью вентиляции определенного типа, общеобменной или местной, приточной, вытяжной или смешанной. Для вентиляции жилой комнаты, офиса, производственного цеха нужны разные параметры. Достоинство прямоугольной модификации — компактность, простая установка и возможность спланированной прокладки по сложной траектории. Воздуховод можно спрятать даже в подвесном потолке. Действующие СНиПы допускают разницу ширины и высоты канала в 4 раза в пользу первого показателя. Круглые вентканалы — это высокая пропускная способность. Уровень сопротивления в таком воздуховоде ниже.

Прямоугольные

Прямоугольное сечение оставляет много вариантов для прокладки и использования строительных объемов. Нормальная эксплуатация возможна даже с натяжными потолками. За основу расчетов берут объем помещения, которым жильцы готовы пожертвовать. Если важен каждый свободный участок, прямоугольная конструкция окажется безальтернативным вариантом. По показателям аэродинамики и шумопоглощению системы с прямоугольным сечением значительно уступают круглому аналогу. В углах также накапливается больше пыли. Таким образом, тяга в круглых конструкциях со временем не меняется настолько же, как в прямоугольных. По этой причине в системах вроде аспирации прямоугольная форма сечения не используется. Очистка и уход за круглыми системами забирают меньше времени. В свою очередь, из-за фланцев стоимость 1 м² прямоугольной системы получается выше. Эффективность и предпочтительность варианта зависит и от особенностей прокладки: чем более плавными будут повороты, тем лучше — эргономика.

Круглые

По площади поперечного разреза такие конструкции забирают больше пространства по высоте. При этом, если параметры объекта позволяют, то круглая система окажется лучшим вариантом. В ее работе возникает меньше шума, а движение воздуха испытывает слабое сопротивление. Как результат, вся система работает эффективнее и экономнее в плане потребления энергии. В таком случае снижаются не только эксплуатационные расходы, но и первоначальные капитальные вложения: понадобятся меньшие типоразмеры. Дополнительный критерий — интерьер, но иногда он становится даже решающим. Дело в том, что для скрытия круглого воздушного канала понадобится больше пространства. Иногда это приводит к чрезмерной потере объема комнаты, иногда — к ухудшению дизайна. Наружное размещение, в свою очередь, сильно испортит фасад здания, чего не будет в случае с прямоугольной конструкцией.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Монтаж своими руками

Когда в ванной комнате или туалете отсутствует вентиляционная система, значит, самое время начать ее самостоятельно проектировать и монтировать. Выполняются такие работы довольно просто.

В многоквартирных домах системы спроектированы так, что вентиляционные ходы располагаются с обратной стороны ванн и санузлов

Вся процедура будет заключаться в том, что необходимо осторожно создать отверстие и вывести его в канал вентиляции. В многоэтажках уже должны быть ниши, ведущие в вентиляционные каналы. Сами ниши принято оборудовать радиальными, осевыми вентиляторами; устройства подключают к источникам питания, один из проводов подключают либо на отдельный выключатель, либо на тот же, что и размыкает цепь света в ванной комнате

Это довольно удобно, так как вентилятор будет гарантировано работать, когда в ванной будет загораться свет

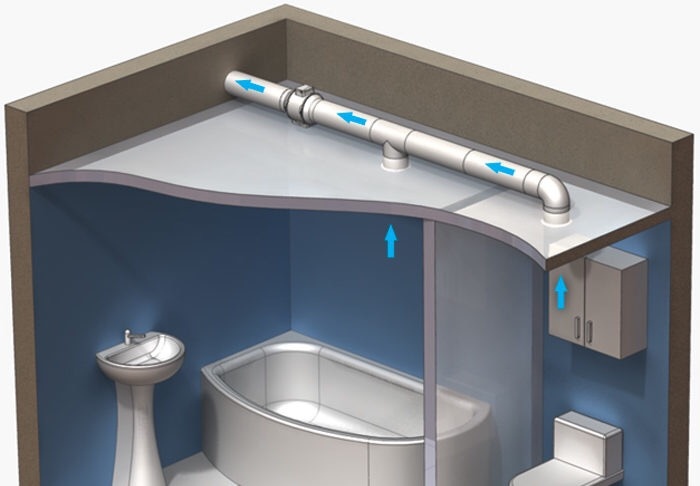

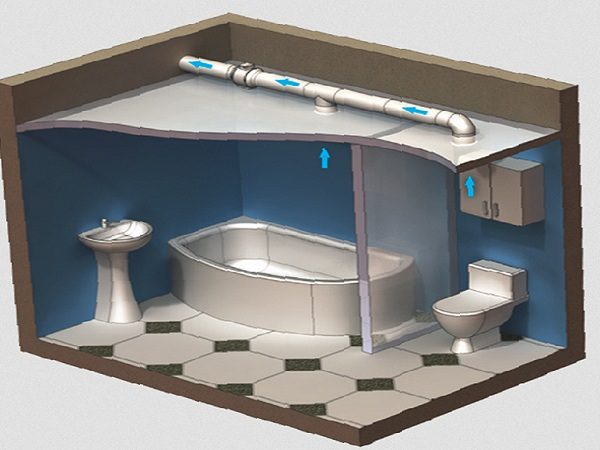

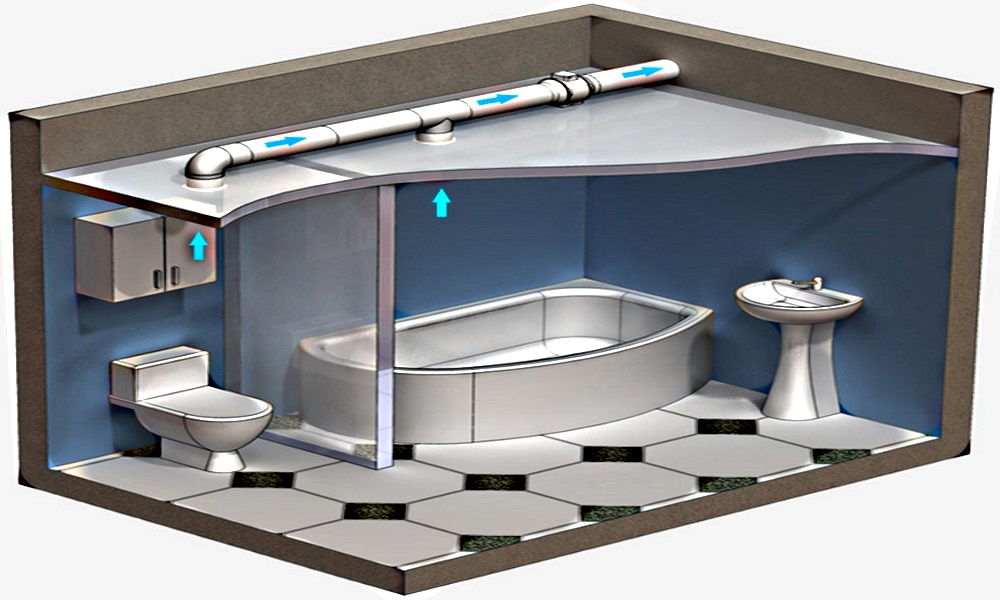

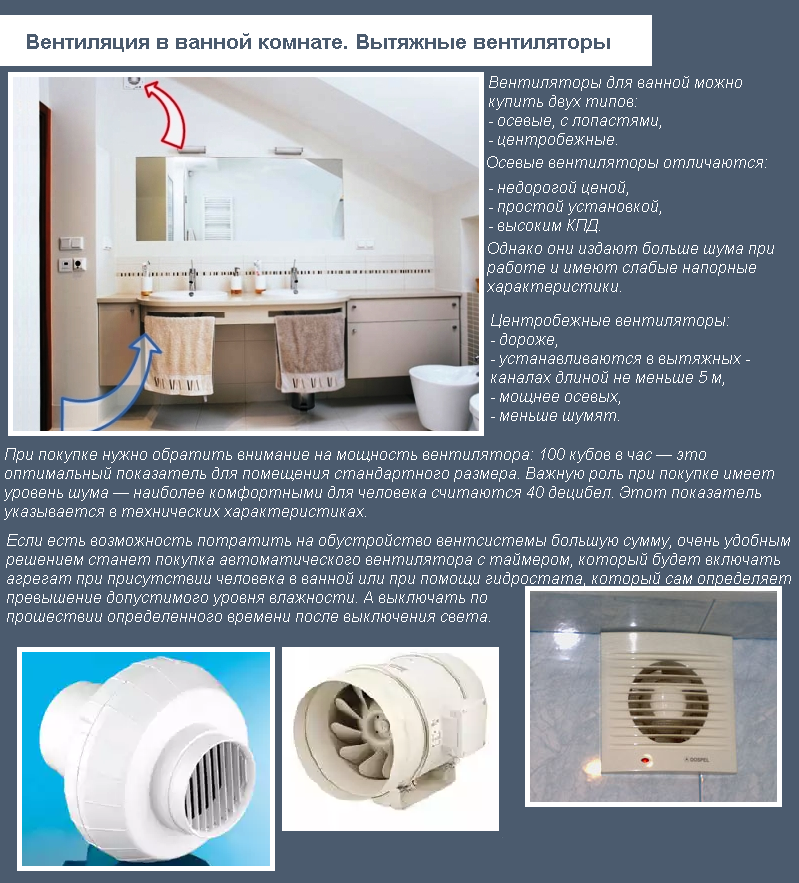

Сами ниши принято оборудовать радиальными, осевыми вентиляторами; устройства подключают к источникам питания, один из проводов подключают либо на отдельный выключатель, либо на тот же, что и размыкает цепь света в ванной комнате. Это довольно удобно, так как вентилятор будет гарантировано работать, когда в ванной будет загораться свет.

Ассортимент современных систем на рынке вентиляционных товаров и услуг позволяет устанавливать множество дополнительных навесных устройств — гироскопы, датчики температур, регуляторы влажности, оборотов, таймеры. После этого отверстие закрывается красивыми декоративными решетками.

В случаях когда санузел не совмещен, когда ванная комната содержит вентканал, а туалет нет применяют ту же технологию, только дважды. Первый вентилятор устанавливается в нишу между ванной комнатой. и каналом, второй — во второй нише, между санузлом и ванной комнатой.

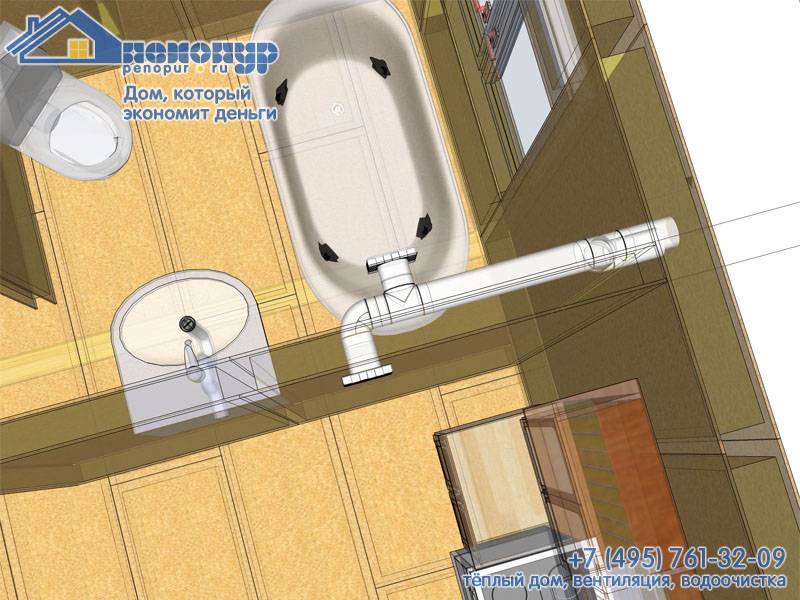

В случае, когда необходимо монтировать вентиляцию в туалете в частном доме, своими руками можно сделать не только выход в вентканал, но и сам вентканал. Специалисты советуют либо учитывать каналы при возведении стен, либо грамотно подключатся в выхлопную систему печи (если таковая есть).

Перейдем к практическим схемам и проектам вентиляционных систем.

Особенности расчета мощности вытяжки для ванной в частном доме

Прежде чем приобрести и приступить к установке вытяжки в ванной комнате своими руками, следует определиться с типом вентиляции, моделью вентилятора и его мощностью.

Что касается типа вентиляции в ванной, то она может быть вытяжной, приточной и комбинированной. Самый актуальный и эффективный способ — сделать вытяжку в ванной комнате приточно-вытяжного типа. Будет ли система канальной или бесканальной зависит от наличия вентиляционных каналов. Канальные системы обычно используют в помещениях, где оборудованы вентиляционные каналы.

Вытяжка в ванной комнате в частном доме может быть бесканальной. В частных домах обычно одна из стен туалета или ванной комнаты является наружной. Поэтому владельцы частных домов могут пробить сквозное отверстие, ведущее прямо на улицу, и в него установить вытяжку.

Необходимость вентиляции

Ванная комната и туалет в каждой квартире являются проблемными зонами, микроклимат которых часто приводит к интенсивному изнашиванию отделки помещений. При принятии ванной или использования душа внутри ванной образуется большое количество горячего пара, насыщенного влагой, который конденсируется на поверхности потолка, стен или мебели.

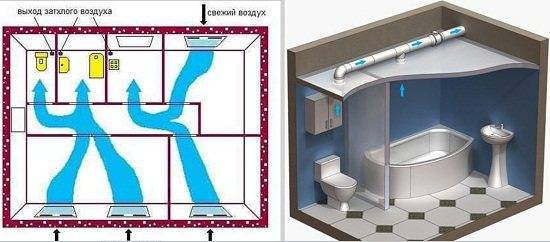

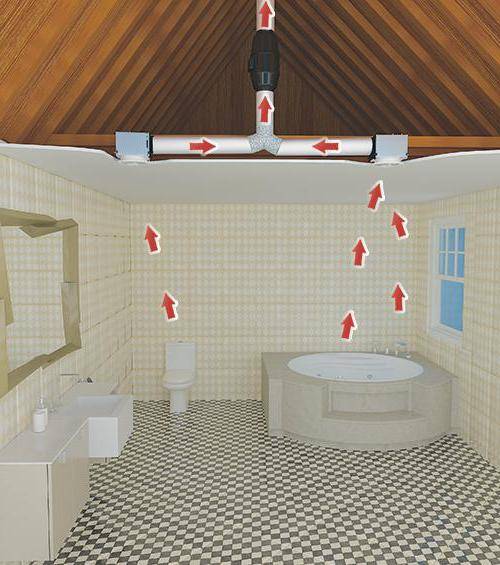

Схема выхода воздуха через вентиляцию

Такая ситуация приводит к образованию повышенной влажности внутри ванной и туалете, которую может устранить только грамотно оборудованная вентиляция. Если система существует и работает правильно, воздушные потоки из помещения выводятся на улицу через канал или шахту. Устройство вентиляции состоит из следующих элементов:

Вентиляционный канал. Это шахта круглого или квадратного сечения, который выводится от ванной или туалета на крышу дома. Она должна быть ровной и прямой, чтобы ничего не мешало продвижению воздушного потока. Обычно канал бывает вертикальным, но можно сделать и горизонтальный, если его длина не превышает 1-2 м.
Вентиляционный выход. Этим термином обозначают отверстие в стене ванной, которое сообщается с вентиляционным каналом. Оно должно быть достаточного размера, чтобы принимать большой объем воздуха.
Вентиляционная решетка. Декоративная решетка из пластика или металла, которая закрывает вентиляционный выход, предотвращая проникновения воды или мусора из канала. Она должна быть воздухопроницаемой, чтобы не затруднять движение потоков воздуха.

Диагностика текущей системы при ее наличии

Перед тем как начать модернизировать вентиляционную систему либо чистить ее фильтры, необходимо провести плановую диагностику. Состояние вентиляционного устройства, установленного по принципу «в ванну через туалет» должно быть изучено досконально. Не нужно ленится снимать решетки и чистить от пыли входы и выходы каналов.

Для начала необходимо найти причины плохой тяги и проверить систему вентиляции. Для этого перед вентиляционным отверстием необходимо поместить бумажный лист. Если бумажный лист сильно притягивается к вентиляционным нишам, значит, тяга присутствует. В случае, если лист недвижим — значит в системе явное отсутствие тяги вентиляции.

Необходимо помнить, что устройство системы таково, что перепад давлений осуществляется за счет перепада температур, поэтому в знойный летний день тяга в несколько раз более слабая, чем зимой или осенью.

Однако даже, если тяга присутствует, и обмен воздушными массами происходит отлично, необходимо понимать, что это не гарантирует на 100% полную исправность работы вентиляционных систем.

Нужно в обязательном порядке проверять состояние канала максимально как этого позволяет ситуация. Каналы бывают загромождены разными предметами, паутиной, пылью или осколками бетона и кирпича после глобального ремонта. После того как система чистая, препятствий на пути у воздуха больше нет, а сами вентиляционные устройства чистые, можно приступать к модернизации и улучшению самой системы.

Проверку с листом бумаги необходимо проводить дважды: первый раз с закрытыми дверями, второй раз — с открытыми.

Проверку при наличии открытой двери желательно проводить тоже дважды — при открытых источниках воздуха (открыть окно или входную дверь) и при полностью закрытых.

Если после герметизации тяга снизилась почти до нуля, значит необходимо задуматься о дополнительных вентиляторах или компактных устройствах для проветривания.

В дверях ванных комнат и туалетах устанавливают специализированные решетки — через них воздух поступает внутрь даже при полностью закрытых дверях.

Монтаж вентиляции своими руками

Перед установкой системы выполняют подготовительные работы. Нужно сравнить размер патрубка вентилятора с диаметром шахты. При несовпадении параметров устанавливают переходную манжету. Шахту маленького диаметра рассверливают.

Определение места для установки

Для повышения эффективности системы проветривания нужно правильно определить место ее монтажа. Вытяжку рекомендуется размещать в верхней части стены. Это позволит быстро удалять горячий воздух из помещения. В нижнюю часть дверного полотна встраивают решетку.

Диагностика состояния вентиляционного канала

При ведении ремонтных работ в ванной комнате в первую очередь определяют проходимость вентиляционных каналов. Для проверки тяги к отверстию подносят бумажную полоску, горящую спичку или зажигалку. Если огонь наклоняется в сторону шахты, система функционирует правильно.

Выбор схемы подключения прибора

Для ванной комнаты в типовой квартире естественного проветривания недостаточно. Единственным исключением считаются помещения, в которых есть окна. Самой распространенной схемой установки вентилятора является подключение к электрическому выключателю. Пока включен свет, вытяжка будет работать.

Тонкости установки вентилятора

Вентилятор устанавливают так:

Удаляют лицевую панель. Места соприкосновения корпуса со стеной обрабатывают полимерным клеем или герметиком. Эти способы крепления подходят для монтажа легких пластиковых вытяжек.
Вставляют вентилятор в шахту таким образом, чтобы мотор и рабочее колесо вошли в канал. Корпус прижимают к стене, дожидаясь схватывания клеевого состава.
Устанавливают противомоскитную сетку. Это предотвратит попадание в помещение пыли и насекомых. Лицевую панель закрепляют саморезами.
Прокладывают проводку, подключают прибор к электрической сети.

Схема подключения вентилятора к электрической сети.

Распространенные ошибки при монтаже

При отсутствии соответствующих навыков человек при установке системы может допустить ошибки:

неправильное конструирование воздуховодов, препятствующее движению воздушных масс;
нарушение герметичности соединений;
прокладка вентиляционных труб в жилых комнатах, при которой шум работающей аппаратуры доставляет неудобства жильцам.

При неправильном выполнении расчетов система будет функционировать некорректно. Ее придется демонтировать и построить заново.

2 Проверка работы естественной вытяжки

Если неизвестна производительность вентиляции, система проверяется очень просто. Откройте форточку, дверь в санузле. Возьмите бумажную салфетку и приложите к отверстию шахты. Поток воздуха должен прижать лист к решетке. Аналогично используют спичку, зажигалку, свечу. Пламя должно направляться в сторону вентканала, и чем больше, тем лучше.

Естественную вытяжку можно проверить с помощью спичек, зажигалки или листа бумаги

Закройте окна и двери, сделайте повторную проверку. Может статься, работа вытяжки ухудшится или не будет работать совсем. Следует искать причину и устранить ее. Среди причин, когда вытяжная система внезапно перестала работать, наиболее вероятны следующие:

заменили дверь в санузле на более плотные и герметичные, которые не пропускают воздух;
поменяли обычные окна на пластиковые, заменили входную дверь, квартира загерметизировалась;
шахта сверху по какой-то причине засорилась;
соседи установили мощную принудительную вентиляцию, которая гонит воздух в ближайшие квартиры или мешает естественной циркуляции.

О важности вентиляции в ванной комнате

Вентиляция в ванной – система на уроне водопровода и канализации. То есть, она также важна. Ведь это помещение относится к категории влажных, здесь часто влажность практически стопроцентная. А это конденсат, который негативно сказывается на состоянии поверхностей, сантехники и мебели. А значит, влажность надо понимать. Какой путь? Только вентиляция.

Щели и неплотности в двери и окнах решают данную проблему неэффективно. Подтеки на стенах и капли на потолке, запотевшее зеркало, влажные полотенца – это не единственные негативные факторы отсутствия вентиляционной системы. Влажность – это причина появления плесени и грибков, которые в свою очередь негативно скажутся на здоровье жильцов дома. Появление затхлого запаха – тоже причина отсутствия вытяжки.

Поэтому вентиляцию в ванной комнате надо обустраивать обязательно, даже если уже дом построен и эксплуатируется. При этом в комнатах надо устанавливать лучше принудительную систему с максимальным оттоком влажного воздуха. Сегодня все чаще используют комбинацию двух систем, когда вентилятор включается в процессе использования ванной, а при простое помещения функционирует естественная вентиляция.

Вентиляционные решетки для натяжных потолков — получение свежего воздуха

Устанавливая в доме потолок натяжного типа, мало кто из владельцев задумывается о вентиляции помещения, наивно полагая, что она не имеет никаких функциональных особенностей и носит чисто декоративное предназначение. А между тем, вентиляционные решетки для натяжных потолков отнюдь не украшение: через них происходит отбор отработанного воздуха и подача потока свежих воздушных масс.

Здесь мы поговорим о монтаже вытяжки в полотнище натяжной конструкции. Есть такие виды вентиляции:

Искусственная.
Естественная.

Они различаются по принципу работы и как уже понятно из названия могут работать как естественным образом, так и принудительным.

Естественная вентиляционная система

Все знают, что легкие разогретые газы поднимаются вверх — вот на этом и основывается функциональность естественного проветривания. Для ее работы не нужны дополнительные приборы, главное — обустроить воздухоподводящие каналы, а так же шахты для вентилирования.

На всех выходах из вентиляционных шахт всегда должны быть установлены решетки. Это предотвратит попадание внутрь помещений грызунов.

Еще до установки полотна нужно подумать о том, где будут расположены диффузоры. Из листового материала (это, к примеру, может быть фанера) надо подготовить платформу. Она должна быть такой формы и размера, как и проём для вытяжки.

Установить закладную платформу там, где планируется сделать вентиляцию в натяжном потолке. При установке нужно тщательно следить, чтобы нижняя плоскость изделия не выходила за плоскость натяжного полотна, а была с ним на одном уровне. Проверить это можно с помощью лазерного уровня.

Если уровня нет, можно натянуть нити крестом, чтобы они скрещивались как раз под платформой.

Совет: Крепить закладную на черновой потолок можно обрезками кронштейнов прямого типа. Можно применить и регулируемые стояки. Но эти элементы к основе монтировать нужно жестко.

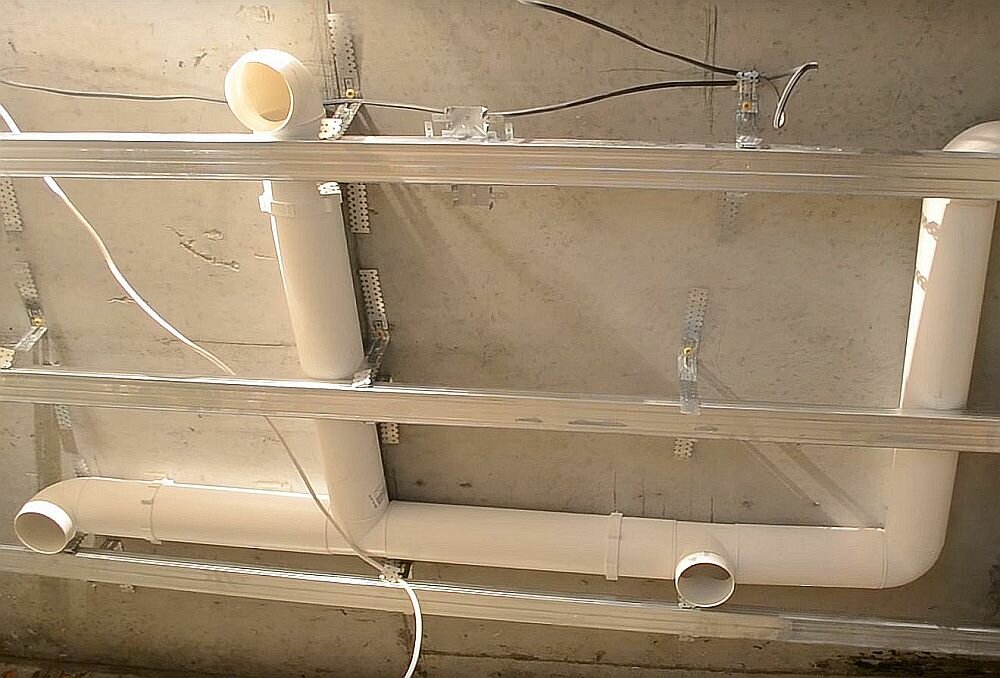

Если по плану нужно сооружать воздуховод, то всю систему каналов нужно изготовить до начала установки потолка.

После монтажа потолочного покрытия выполняется установка вентиляционной решетки для натяжных потолочных систем. Это происходит так:

Найти под полотнищем место под сетку.
Наклеить сверху проэкторное кольцо.
Удостовериться, что оно хорошо и по всему периметру приклеилось.
Удалить лишний материал из его внутреннего пространства.
Надеть диффузор.

Искусственный вариант вентилирования

Она отличается от естественной системы наличием электромотора, который и заставляет ее работать. Поэтому тягу создают не разные показатели давления и температур внутри помещения и за его пределами, а работа ротора.

Так, как тяга вентиляции принудительного типа гораздо мощнее, это заставляет серьезно подходить к качеству монтажа вытяжки, особенно при установке натяжных потолков.

Почему? Потому, что если произойдет разгерметизация системы вентилирования, то между полотнищем и основной поверхностью возникнет отрицательное или избыточное давление. От этого пленку подтянет к черновому потолку или наоборот — надует и поверхность конструкции провиснет.

На заметку: Кстати, подобное воздействие может возникнуть и там, где нет проветривания, если на стенах и потолочной поверхности не было предварительно тщательно герметизированы все отверстия и щели. Тогда в пространстве за полотнищем тоже будет возникать изменение давления, и оно будет «играть».

Монтаж

Изготавливаются вентиляционные решетки в полотнищах натяжных конструкций с принудительной системой вентилирования таким же образом, как и в естественной системе. Главное — обязательная установка воздуховода и его герметичная сборка. Но есть и небольшое отличие: чтобы не допустить разрушения полотнища, обязательно те места, где будут проходить шурупы от закладной к мотору, проклеить.

Внимание: Часто, даже если в помещении нет никаких систем вентиляции, решетки устанавливают все равно. Дело в том, что наличие диффузоров обеспечивает под пленкой и в помещении равномерное давление. Многие будут утверждать, что наличие вытяжки в полотне натяжного потолка значительно снижает его декоративные качества

Но это далеко не так

Многие будут утверждать, что наличие вытяжки в полотне натяжного потолка значительно снижает его декоративные качества. Но это далеко не так.

Сегодня на производствах выпускают вентиляционные решеточные изделия разного цвета, формы и оттенка, благодаря этому можно подобрать элемент, который будет практически незаметен на поверхности потолка.
