У первых вариантов есть масса неудобств, поначалу не совсем заметных.
Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.
Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.
Открывать и закрывать дверь заново? А если на кухне гости?
Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.
Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.
Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.
Как подключить вентилятор в ванной
Схемы подключения вентилятора в ванной через выключатель
Как подключить вентилятор в ванной к выключателю
Четырехклавишный выключатель: схема подключения
Двухклавишный проходной выключатель схема подключения
Установка выключателя: схема установки, как подключить провода
Выбираем схему подключения
Существует несколько схем подключения вентилятора в ванной к сети 220 вольт:
- параллельно освещению;
- отдельным выключателем;
- через таймер или датчик.
От лампочки
Самый бюджетный вариант — это подключение к светильнику. В этом случае кулер включается одновременно со светом, и работает до тех пор, пока горит свет.
Огромный плюс такой схемы подключения — это простота исполнения и относительная дешевизна, но есть недостаток, это работа вентилятора когда этого не требуется, во время водных процедур создается сквозняк, недостаточное время проветривания помещения, в результате чего приходится оставлять освещение на дополнительное время.
От выключателя
Чтобы исключить бестолковую работу вытяжки — нужно подключить вентилятор через отдельный выключатель, который может находиться как на самой решетке вытяжки, так и в виде отдельной клавиши на стене. Этот вариант подключения вентилятора более затратный по сравнению с предыдущим, поскольку длина кабеля увеличивается и схема становится сложнее.
Через автоматику
В последнее время в борьбе за покупателя производители стали снабжать свои устройства элементами автоматики — таймерами и датчики влажности. Очень удачное решение, как нам кажется, вытяжка с таймером. Схема монтажа сравнима по сложности со схемой подключения вентилятора через выключатель.
Подключить устройство нужно через три провода, два питание 220 вольт, а третий сигнальный провод, от лампы освещения. Алгоритм работы сводится к включению вместе с освещением, и отключению через заданное время (3—30 минут) после отключения света. Этого времени должно хватить для проточной вентиляции ванной комнаты.
Рассмотрим варианты подключения вентиляционного устройства
От лампочки
В таком случае, как только включается лампочка, сразу же начинает свою работу система вентиляции. Это один включатель сразу на два устройства.
Само собой другими способами выключить это устройство не получится, пока горит лампочка и освещает помещение, будет работать система вентиляции.
Положительной стороной схемы является простота и стоимость. Но негативные стороны также имеются. Если свет выключен, то и вентилятор не работает, а этого мало для того, чтобы помещение проветрилось после душа.
Нужно чтобы система поработала дольше, но для этого потребуется освещение, а за это уже снимаются средства.
От выключателя
Первый вариант – это отдельное установление выключателя возле него, а второй – это установка так называемого двухклавишного коммутационного аппарата.
Одна клавиша включает освещение, а вторая включает вентиляцию. Вариант при своем произведении требует дополнительных средств на кабель и другие мелочи, но устраняет бессмысленную работу того и другого компонента.
Через автоматику
На сегодняшний день очень много моделей таких вентиляторов имеют в своей основе автоматическое включение или же выключение. То есть, в систему встроен определенный таймер. Для того, чтобы такое устройство качественно установить, вам понадобится использовать так называемый трехжильный кабель.
Предлагаем ознакомиться Как сделать вытяжку для мангала своими руками
В таком случае так называемая третья жила проводится через саму лампочку для освещения и отыгрывает роль сигнала. Такой вентилятор может работать по двум вариантам, и выбор тут за вами. Аппарат может запускаться вместе со светом и выключаться через определенное время, а может не работать, пока горит свет, а включаться, когда он выключился и выключится по таймеру.
Как подключить вентилятор с таймером?
Лучший момент для установки нового вентилятора – капитальный ремонт ванной комнаты. В этом случае можно проложить скрытую электропроводку и избавить себя от необходимости делать отверстия в уже уложенном кафеле. Однако, если отделка помещения давно закончена, а установить прибор надо, допускается устройство внешней проводки. В этом случае ее необходимо будет поместить в специальные пластиковые короба, которые крепятся на стену с помощью саморезов или клея.

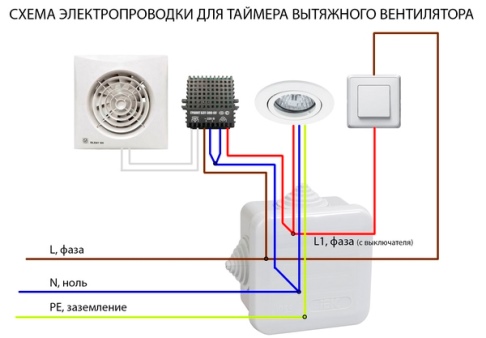

Схема подключения вентилятора с таймером в ванной немного отличается от схемы монтажа обычного прибора. В распредкоробку заводят кабель питания. От коробки к выключателю освещения прокладывают двужильный провод. К осветительным приборам от выключателя кидают тройной кабель, а к вентилятору подводят четырехжильный шнур.
Подключают провода следующим образом:
- ноль питания, светильника и вентилятора зачищают и соединяют скруткой;
- фазу вентилятора, питания и выключателя скручивают вместе, предварительно зачистив;
- землю питания, светильника и вентилятора скручивают между собой, зачистив;
- фазу светильника, провод питания таймера и ноль от выключателя зачищают и скручивают вместе;
- проверяют работоспособность системы;
- все скрутки пропаивают, опрессовывают, устанавливают на каждую дополнительную изоляцию.
После этого все провода укладывают в распредкоробку. Существуют и другие схемы соединения, но эта, по мнению профессиональных электриков, является наиболее надежной.
При отсутствии опыта проведения подобного рода работ лучше пригласить для их выполнения профессионала.
Устройство и принцип работы вентилятора с таймером
С конструктивной точки зрения, приборы не отличаются особой сложностью. Их основной элемент – двигатель, на ось которого установлены специальные лопасти.
При изготовлении вентиляторов производители используют пластик, поэтому устройства обладают небольшим весом и имеют компактный размер. Турбина с лопастями помещается в специальный корпус.
В нем же расположены и основное узлы, соединяющие таймер с рабочим механизмом. Таймер – отдельный блок, с помощью которого можно установить параметры функционирования вентиляционной системы.
Принцип работы вытяжного вентилятора с таймером, как и монтаж прибора, тоже не отличается особой сложностью.
Период вращения лопастей пользователи регулируют самостоятельно, используя для этого специальный переключатель.
А само устройство может функционировать в нескольких режимах:
- В зависимости от включения освещения в ванной комнате. Вентилятор может начинать проветривать помещение сразу же после включения света и отключаться через определенное время.
- Вне зависимости от освещения в ванной комнате. В этом случае время начала и конца проветривания полностью регулируется пользователем.

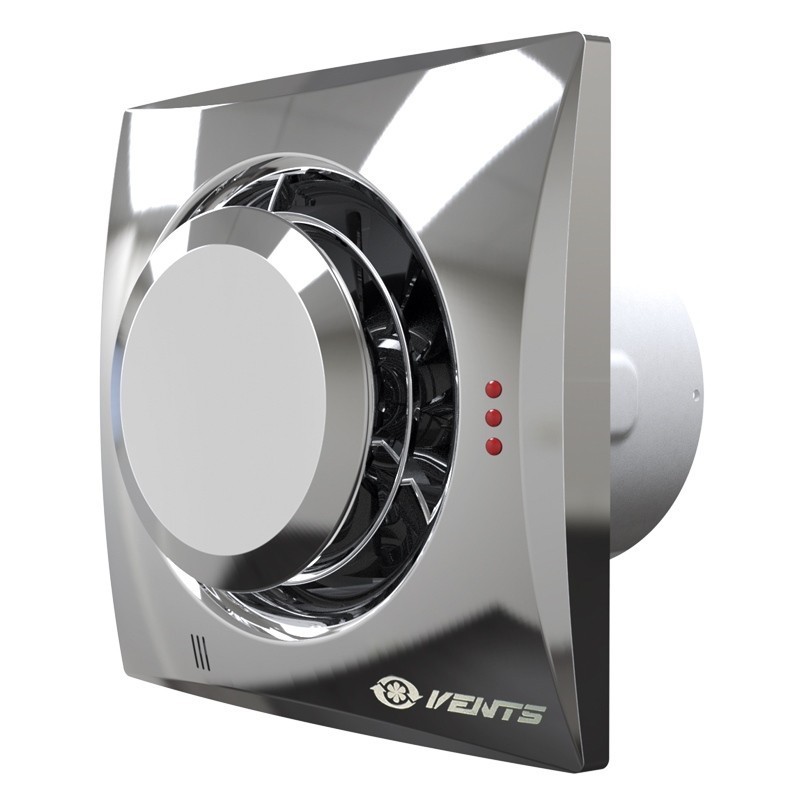

VENTS M (100 MT)
Вытяжной осевой вентилятор VENTS 100 MT представляет собой одну из самых простых моделей серии М, дополненную лишь регулируемым таймером выключения, который позволяет прибору продолжать работу в течение 2 – 30 мин после того, как вы покинете помещение. Модель предназначена для периодической, либо непрерывной вытяжной вентиляции кухонь, санузлов, душевых и других бытовых помещений. Устройство рассчитано на универсальный монтаж в проем вентиляционной шахты на потолке или горизонтальный воздуховод на стене диаметром 100 мм. Корпус прибора изготовлен из прочного ABS пластика, стойкого к ультрафиолетовому излучению. Монтажная глубина составляет 66 мм, а накладная пластина корпуса крепится к плоскости по углам 4 шурупами. Снаружи она закрывается декоративной квадратной накладкой размерами 159х159х23 мм, имеющей внутреннее окно и пластинчатую решетку, выступающую одновременно в качестве ребер жесткости. На панели во время работы горит лампочка индикатора включения.
Надежный электромотор вентилятора, который рассчитан на работу в бытовой электросети 220 В, потребляет мощность 14 Вт. Он обеспечивает вращение 5-лепестковой крыльчатки со скоростью 2300 об/мин. В отличие от более дорогих моделей линейки, в этом приборе не используются подшипники качения, но этого и не стоило ожидать от устройства с бюджетным ценником. Вентилятор работает относительно тихо (34 дБ), но абсолютно бесшумным его не назовешь. Модель оборудована защитой от перегрева и защитой корпуса от проникновения влаги класса IP34, который подходит для эксплуатации прибора в сырых помещениях. В комплекте к вентилятору идут крепежные элементы и отвертка, необходимая для установки времени задержки отключения с помощью регулировочного винта. Из очевидных недостатков прибора стоит отметить отсутствие обратного клапана, препятствующего проникновению в помещение наружного воздуха. Надо отдать должное украинскому производителю за длительную 5-летнюю гарантию на изделие.
Характеристики вентиляторов
Правильно подобрать вентилятор с таймером, не зная его основных характеристик, невозможно
Поэтому перед покупкой рекомендуется обратить внимание на параметры, влияющие на эффективность работы и долговечность оборудования
Уровень производительности. Для того чтобы определить необходимую мощность прибора, следует рассчитать объем помещения и результат умножить на восемь. Полученное значение – минимальная производительность устройства.
Наличие посторонних шумов и допустимые нормы. В продаже представлены устройства с шумопоглотителями и без них. Уровень шума, который вентилятор создает во время рабочего процесса, указывается в паспорте устройства.
В том случае, если указанное в документах значение выше, чем 35 дБ, такой прибор покупать не стоит.
Способ управления. Таймеры могут отличаться по принципу ввода необходимых параметров: кнопки, поворотное механическое реле или пульт дистанционного управления. Пользователи должны самостоятельно выбрать для себя наиболее подходящий вариант.
Наличие датчика влажности. Не все устройства оборудованы такой опцией. Но ее наличие позволяет настроить работу вентилятора в зависимости от влажности воздуха в помещении.
Blauberg Quatro (100 H)
Мюнхенский производитель бытовых, промышленных и коммерческих вентиляционных систем компания Blauberg выделяется своими продуктами, сочетающими современный дизайн, инновационные технологии и традиционное немецкое качество. Одним из важнейших направлений деятельности Blauberg является производство домашних осевых и центробежных вентиляторов, позволяющих быстро решить проблемы вентиляции в небольших помещениях без лишних затрат на приобретение дорогостоящего оборудования. Вытяжной вентилятор Blauberg Quatro 100 H относится к дизайнерской серии Quatro, модели которых отлично смотрятся в любом интерьере благодаря стильному оформлению декоративных накладных панелей. Базовое исполнение модели в белом цвете дополнено еще несколькими модификациями с «металлическим» декором поверхности: Platinum (металлик), Chrome (хром), Gold (золото) и Hi-Tech (натуральный алюминий).
Прибор предназначен для потолочного и настенного монтажа непосредственно в вентиляционную шахту диаметром 100 мм, а также установки в подвесной потолок с использованием гибкого соединительного патрубка. Корпус с электромотором погружается в вентиляционный канал на 96 мм, а суммарная толщина накладки в сборе с декоративной панелью составляет 32 мм. В корпусе устройства находится электродвигатель мощностью 14 Вт, с валом на подшипниках качения, который специально разработан для эксплуатации в электросетях с напряжением 127 В и 220 В. Малошумная крыльчатка развивает максимальную скорость вытяжного потока воздуха 2300 об/мин при не самой большой пиковой производительности 88 м³/ч. Прибор оборудован обратным клапаном, таймером задержки отключения (2 – 30 мин) и датчиком влажности, имеющим небольшой диапазон регулировки 60 – 90 %. Производитель не поскупился установить 5-летнюю гарантию на вентилятор, что говорит о его надежности и долговечности. К сожалению, за все хорошее нужно платить: модель относится к среднему ценовому сегменту с оптимальным соотношением стоимости и потребительских свойств.
Подключение вентилятора в ванной через выключатель
Поэтому рассмотрим самый правильный и надежный способ – подключение от выключателя на освещение, расположенный с наружной стороны санузла.
Для монтажа вам понадобится совсем немного материалов:
кабель ВВГнГ-Ls 3*1,5мм2 или NYM 3*1,5мм2
Какой из них лучше выбрать, читайте в статье “Лучший кабель для проводки NYM или ВВГнГ-Ls”.
Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2
клеммники Ваго
Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.
сам вытяжной вентилятор с таймером
Монтаж вентилятора с таймером
Самое лучшее время для установки вентилятора – капитальный ремонт в ванной комнате. Дело в том, что во время монтажа необходимо будет прокладывать проводку.
Если на стенах и на полу уже положен кафель, то устройство подключается с помощью внешней проводки. Она размещается в специальных пластиковых коробах, которые клеем или саморезами крепятся к поверхностям.
Монтаж вентилятора с таймером в ванной комнате можно провести самостоятельно. Работа не займет много времени.
Главное — внимательно следовать рекомендациям специалистов и соблюдать правила безопасности.
Подключение к электросети
В распределительную коробку необходимо завести кабель питания. Двужильный провод прокладывается от выключателя к коробке. Тройной кабель проводится от выключателя к осветительным приборам.
А четырехжильный шнур подсоединяется к вентилятору. Провод питания таймера зачищается и скручивается с нолем и фазой светильника.
После монтажа система тестируется. Потом провода аккуратно укладываются в распределительную коробку.
Порядок установки настенного устройства
Настенный вентилятор с таймером монтируется перед выходом вентиляционного отверстия. В том случае, если возникнет необходимость установить устройство на расстоянии от стены, можно воспользоваться дополнительным воздуховодом.
А для того чтобы скрыть конструкцию от посторонних глаз, ее можно проложить в свободном пространстве над подвесным потолком.
Что касается выбора высоты, то верхний край вентилятора должен располагаться на расстоянии 5 сантиметров от потолка. Крепление комплектующих осуществляется с помощью саморезов или жидких гвоздей.
Зачем вентилировать ванную комнату
Интсрукция по подключению
Санузел часто имеет небольшую площадь, поэтому без постоянной циркуляции воздуха уровень влажности будет очень высок. Это будет способствовать появлению грибка, плесени и других микроорганизмов. Кроме того, срок службы многих строительных материалов, используемых при обустройстве помещения, может существенно уменьшиться. Так как окон ванная комната не имеет, единственным способом поддерживать нормальную влажность будет использование проложенных систем вентиляции. Обычно они проектируются так, чтобы циркуляция воздуха поддерживалась без дополнительных устройств. Проверить, достаточно ли этого можно приложив лист тонкой бумаги к отверстию и отпустив. Он должен удерживаться за счет разницы давлений внутри и снаружи и не подать. Если этого не произошло, нужен вентилятор, который обеспечит принудительную циркуляцию воздуха и понизит уровень влажности.
Характеристики вентиляторов
Правильный выбор устройства невозможно сделать, не зная его технических параметров и характеристик. Вентилятор с таймером имеет следующие особенности:
- мощность. Для того чтобы определить необходимую производительность нужно замерить объем санузла и умножить полученный результат на 8 (рекомендуемый санитарными нормами коэффициент кратности воздухообмена). Полученная мощность является минимально необходимой;
- уровень шума. Производятся как вентиляторы с глушителями шума, так и без них. Точное значение производимого шума можно найти в паспорте устройства. Если оно превышает 30-35 дБ, установка такого вентилятора в ванной не желательна;
- тип управления. Таймер на вентиляторе может быть установлен различными способами. Нажатием кнопок на устройстве, поворотом механического реле или сигналом с пульта управления. Нужно выбрать максимально удобный способ, хотя его и не придется регулировать слишком часто;
- датчик влажности. С помощью данного датчика возможно автоматическое включение при достижении критического уровня влажности и выключение, когда он опустится до необходимого или включение после входа человека, а выключение после снижения влажности или по сигналу таймера. Это помогает снизить потребление электроэнергии.
Электробезопасность
Соблюдение правил безопасности в помещениях с повышенной влажностью очень важно. На корпусе устройства обязательно должна быть пометка, указывающая на возможность его применения в таком месте
Допустимо использовать вентилятор с таймером с классом IPX3 и выше.
| Класс | Уровень защиты от воды |
| IPX0 | Нет защиты |
| IPX1 | Только от капель, падающих вертикально |
| IPX2 | От капель, падающих с уклоном <15 градусов |
| IPX3 | От распыления воды |
| IPX4 | От брызг |
| IPX5 | От попадания струи воды |
Устройства с классом выше IPX5 использовать нет необходимости.
Преимущества устройств с таймером
Если проводить сравнительный анализ обычных вентиляторов и приборов с таймером, то последние обладают заметными преимуществами.
Существенная экономия электрической энергии. Устройства, работающие от освещения, включаются даже в том случае, если человек заходит в ванную комнату на одну минуту, чтобы помыть руки, хотя в этот момент интенсивный воздухообмен совершенно не нужен.
А устройства, оснащенные таймером, начнут работать только в том случае, если ванной комнатой пользовались на протяжении длительного времени. Получается, что работают они намного реже и более эффективно.
Высокий уровень комфорта. Во время водных процедур люди не подвергаются воздействию сквозняков. Это связано с тем, что прибор начнет свою работу после того, как человек покинет ванную комнату.
В результате вероятность простудиться снижается до минимума
Это очень важно для семей с маленькими детьми
Эффективно осушает воздух. Благодаря дополнительной вентиляции полностью удаляется конденсат, скопившийся на стенах и на предметах интерьера.
Удобство в использовании. Наличие вытяжного вентилятора с таймером освобождает людей от необходимости постоянного включения или выключения устройства.
Достаточно один раз установить параметры работы, и прибор будет самостоятельно проветривать ванную комнату в соответствии с заданными настройками.
Различия в принципах работы
Разные виды отличаются ценой и техническими характеристиками: уровнем шума, мощностью. Вентиляторы для применения в бытовых условиях можно разделить на 3 вида:
- осевые;
- диаметральные;
- радиальные;
Использование диаметральных вытяжных вентиляторов в данном случае обычно не требуется. Достаточно выбрать между радиальным и осевым.
Осевой

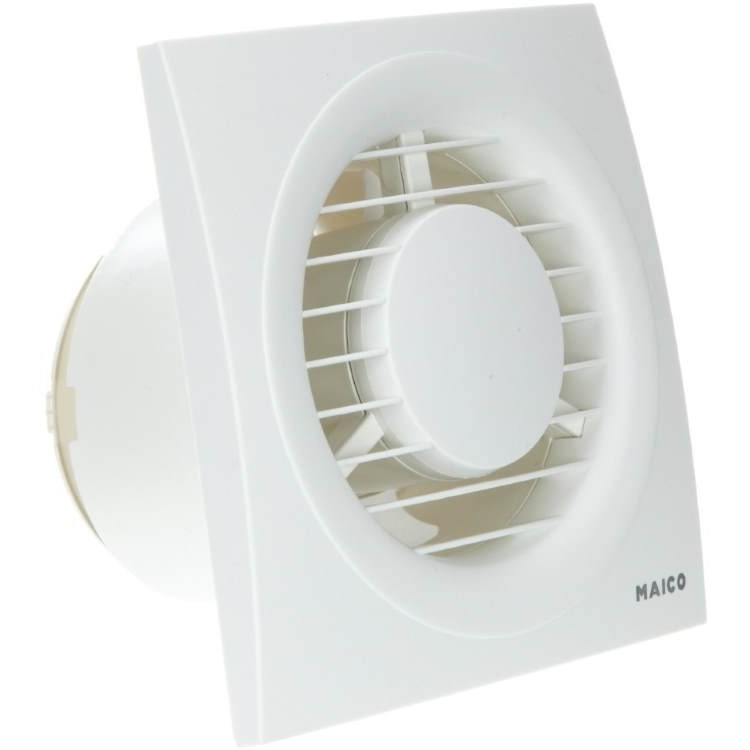

Внешний вид осевого вентилятора
Наиболее бюджетный вариант, к тому же, как правило, обладающий большей производительностью. Однако уровень шума может быть существенно выше, чем у радиальных. Рекомендуется остановиться на нем, если санузел имеет большую площадь.
Устройство состоит из электромотора и рабочего колеса, с закрепленными на нем лопастями. Принцип работы заключается в следующем: двигатель вращает колесо, лопастями захватывается воздух и направляется в канал вентиляции. Если устройство оборудовано обратным клапаном, приток воздуха из вентиляции в санузел становится невозможен, что позволяет защититься от пыли, вредных микроорганизмов и насекомых.
Радиальный

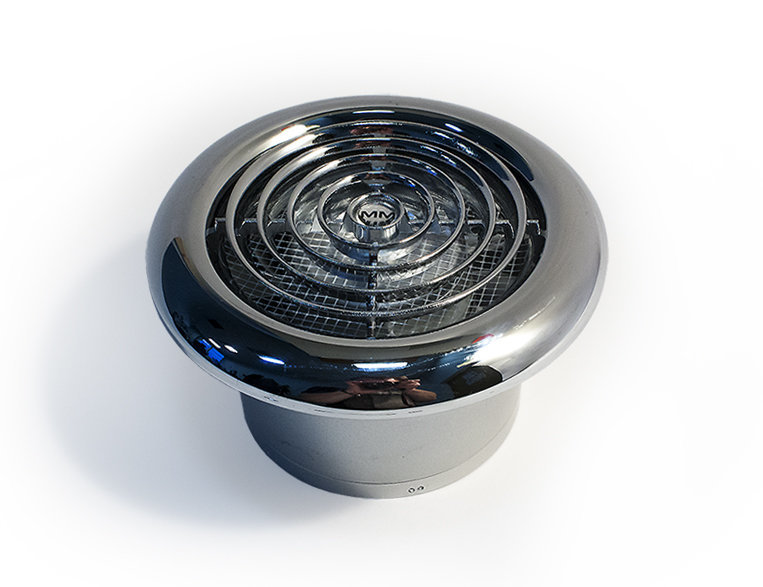

Внешний вид радиального вентилятора
Состоит из колеса, находящегося в спиральном кожухе. Через отверстия между лопастями воздух попадает внутрь устройства, затем сжимается и проходит в спиральный кожух, а далее в нагревательное отверстие. Производительность бюджетных устройств довольно мала.
Принцип работы вентилятора с таймером
Для того чтобы в ванной не скапливалась сырость, в ней должен осуществляться непрерывный воздухообмен. В действующих санитарных правилах даже указана его скорость – 25 куб. м. в час. Однако поддерживать этот параметр силами одной только естественной вентиляции невозможно. Требуется установка дополнительных устройств, увеличивающих скорость воздушного потока.
Естественно, что данные устройства не могут работать непрерывно. Это ведет к перерасходу электроэнергии, да и по большому счету не имеет смысла. Для предотвращения сырости вполне достаточно обеспечить хороший воздухообмен в совмещенном санузле в момент его использования, а также в течение некоторого времени после. Поэтому стандартные вентиляторы обычно подключают таким образом, чтобы они включались одновременно с освещением ванной, и выключались с ним же. Второй вариант монтажа – вывод кнопки включения вентилятора на отдельную панель. В этом случае пользователь сам определяет, когда необходимо включить и выключить прибор.
Вентилятор с таймером для ванной комнаты действует немного иначе. Нет, он не включается самостоятельно с определенными промежутками, как можно было бы предположить. Данные устройства рассчитаны на два режима работы:
- вентилятор включается одновременно с выключением освещения ванной и работает еще 15–45 минут после того, как свет погаснет;
- вентилятор не включается, если свет в ванной горел менее 1,5 минут.
Длительность проветривания пользователь может регулировать самостоятельно. Для этого на корпусе прибора имеется специальный переключатель.
Преимущества устройств с таймером
По сравнению с обычными вентиляторами, устройства с таймером обладают заметными преимуществами. Во-первых, они экономят электроэнергию. Вентилятор, запитанный вместе с освещением, включается даже тогда, когда человек просто заглядывает в ванную на пару минут вымыть руки или загрузить машинку. То есть они работают даже в том случае, если повышенный воздухообмен в помещении не требуется. Модели с таймером начинают работать только в том случае, если ванной пользовались долго. Соответственно, работают они реже и только «по делу».
Во-вторых, используя вентилятор с таймером, хозяин ванной не подвергается действию сквозняка во время приема водных процедур. Устройство начинает работать уже после того, как он покидает помещение. Таким образом снижается риск подхватить банальную простуду, принимая теплый душ.
Далее: вентилятор с таймером более эффективно осушает воздух в помещении. Проветривания в процессе приема водных процедур не всегда достаточно для того, чтобы отвести из ванной всю влагу. Дополнительная вентиляция после процесса позволяет гарантированно устранить весь скопившийся на стенах и в воздухе конденсат.
И последнее: наличие таймера избавляет от хлопот с включением и выключением вентилятора. Нужно просто один раз выставить необходимое время его работы, все остальное прибор делает сам. Этот момент точно оценят люди, привыкшие пользоваться вентилятором с отдельным выключателем.
Как правильно выбрать устройство для вентиляции?
При покупке вентилятора для ванной комнаты необходимо обратить внимание на такие его характеристики, как:
- показатель производительности;
- уровень шума;
- степень электробезопасности.
Данные параметры важны как для устройств с таймером, так и для обычных вентиляционных приборов.
Производительность прибора выбирается исходя из объема ванной комнаты и количества человек, которые ею пользуются. Объем вычисляем по школьной формуле, перемножая длину, ширину и высоту помещения. Затем полученный результат умножаем на кратность проветривания. Согласно требованиям строительных норм кратность для семьи до трех человек равняется 6. Если в вашей квартире проживает большее количество людей, показатель кратности следует принять за 8. Число, полученное в результате перемножения всех этих величин, и будет минимальной необходимой производительностью вентилятора для вашей ванной.
К уровню шума предъявляется одно требование – чем меньше, тем лучше. Для комфортной обстановки в квартире рекомендуется подключение вентилятора с таймером в ванной, шумность которого при работе не превышает 30 дБ
Это особенно важно, если планируется использовать принудительную вентиляцию в ночное время
Степень электробезопасности любого электроприбора, работающего в ванной, должна варьировать от IPX3 до IPX5. Такие модели достаточно хорошо защищены от попадания брызг, влаги из воздуха и даже прямой струи воды. Вентиляторы с более высоким классом защиты для ванной покупать не стоит, это нецелесообразно.
