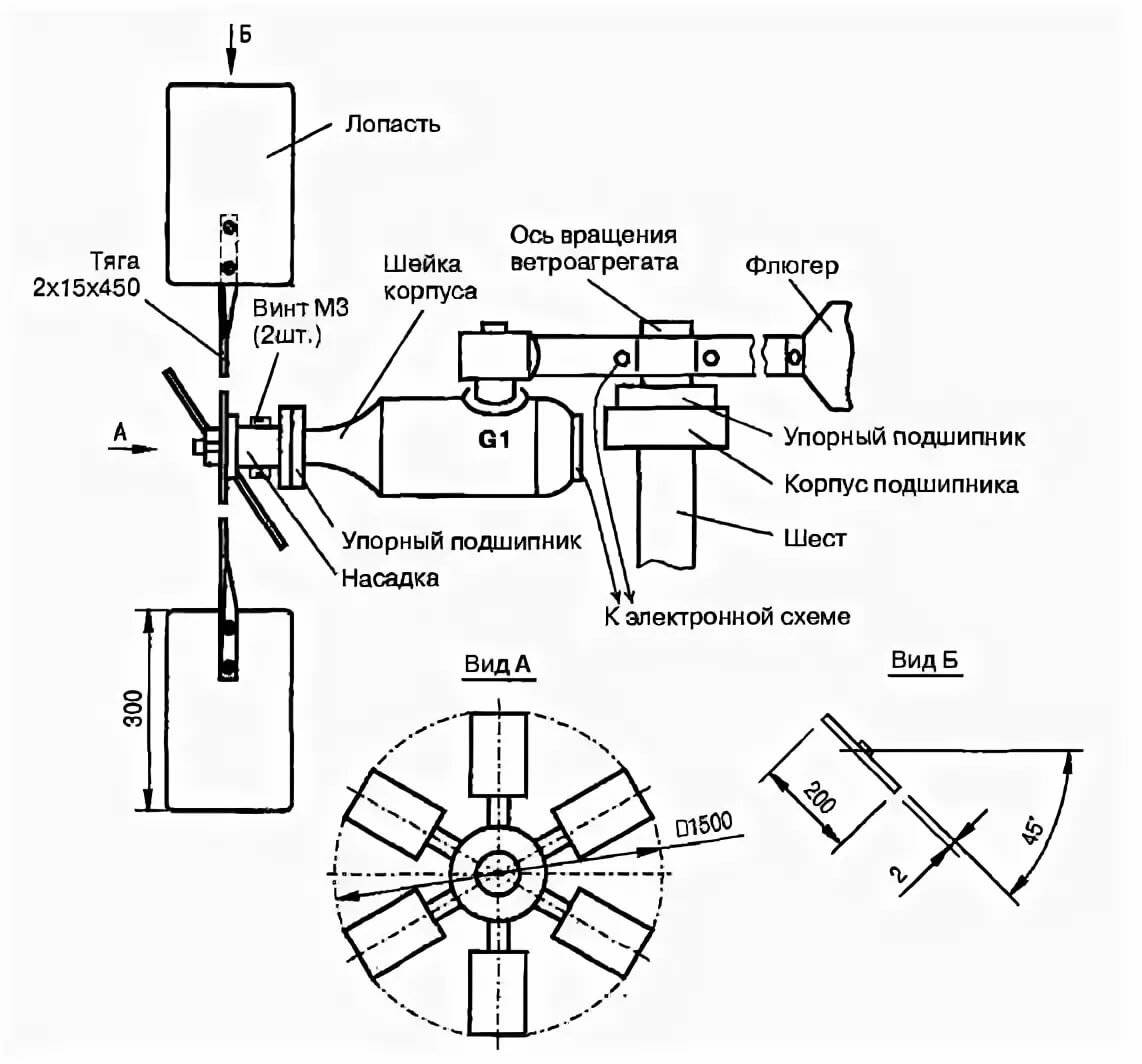

Общий принцип работы
Основным рабочим органом ветрогенератора являются лопасти, которые и вращает ветер. В зависимости от расположения оси вращения ветрогенераторы делятся на горизонтальные и вертикальные:
Горизонтальные ветрогенераторы наиболее широко распространены. Их лопасти имеют конструкцию, аналогичную пропеллеру самолета: в первом приближении это — наклонные относительно плоскости вращения пластины, которые преобразуют часть нагрузки от давления ветра во вращение
Важной особенностью горизонтального ветрогенератора является необходимость обеспечения поворота лопастного узла сообразно направлению ветра, так как максимальная эффективность обеспечивается при перпендикулярности направления ветра к плоскости вращения.
Лопасти вертикального ветрогенератора имеют выпукло-вогнутую форму. Так как обтекаемость выпуклой стороны больше, чем вогнутой, такой ветрогенератор вращается всегда в одном направлении независимо от направления ветра, что делает ненужным поворотный механизм в отличие от горизонтальных ветряков. Вместе с тем, за счет того, что в любой момент времени полезную работу выполняет только часть лопастей, а остальные только противодействуют вращению, КПД вертикального ветряка значительно ниже, чем горизонтального: если для трехлопастного горизонтального ветрогенератора этот показатель доходит до 45%, то у вертикального не превысит 25%.
Вместе с тем, за счет того, что в любой момент времени полезную работу выполняет только часть лопастей, а остальные только противодействуют вращению, КПД вертикального ветряка значительно ниже, чем горизонтального: если для трехлопастного горизонтального ветрогенератора этот показатель доходит до 45%, то у вертикального не превысит 25%.
Поскольку средняя скорость ветров в России невелика, даже большой ветряк большую часть времени будет вращаться достаточно медленно. Для обеспечения достаточной мощности электропитания от должен соединяться с генератором через повышающий редуктор, ременной или шестеренчатый. В горизонтальном ветряке блок лопасти-редуктор-генератор устанавливается на поворотной головке, которая дает им возможность следовать за направлением ветра
Важно учесть, что поворотная головка должна иметь ограничитель, не дающий ей сделать полный оборот, так как иначе проводка от генератора будет оборвана (вариант с использованием контактных шайб, позволяющих головке свободно вращаться, более сложен). Для обеспечения поворота ветрогенератор дополняется направленным вдоль оси вращения рабочим флюгером. Наиболее распространенный материал для лопастей — это ПВХ-трубы большого диаметра, разрезаемые вдоль
По краю к ним приклепываются металлические пластины, приваренные к ступице лопастного узла. Чертежи такого рода лопастей наиболее широко распространены в Интернете
Наиболее распространенный материал для лопастей — это ПВХ-трубы большого диаметра, разрезаемые вдоль. По краю к ним приклепываются металлические пластины, приваренные к ступице лопастного узла. Чертежи такого рода лопастей наиболее широко распространены в Интернете.
На видео рассказывается про ветрогенератор, изготовленный своими руками
Выбор покупного ветряка
Ветрогенераторы для дома
Лучшие ветрогенераторы производятся в Германии, Дании и Франции. Эти страны изготавливают установки, которые могут работать в частном секторе, на фермах, в торговых точках. В России альтернативные источники энергии распространены слабо.
Покупая ветровой электрогенератор, нужно понимать, для каких целей он используется. Есть разные модели – с повышенным КПД, вертикальные и горизонтальные, безлопастные. Также нужно понимать, что ветровая установка имеет КПД примерно 60% и зависит напрямую от скорости ветра.
При покупке генератора для дачи следует отдать предпочтение установкам на 1-3 кВт. Также потребуется инвертор небольшой мощности. Для частного дома такая модель не подойдет, особенно если в нем постоянно кто-то проживает. В таком случае лучше выбрать модель с аккумулятором большой емкости. Для его быстрой зарядки потребуется и генератор большой мощности. Оптимальный выбор – ветряк с дизельным генератором и солнечной батареей.
Широкое распространение получают коммерческие ветровые генераторы. Энергия с них подается на предприятия, в которых есть недостаток электроснабжения.
Сэкономить финансы можно, если сделать ветряки для выработки электроэнергии своими руками.
3 Плюсы и минусы различных типов – разбираем и оцениваем
Как уже было сказано, производительность намного выше у моделей с горизонтальной осью вращения. Однако они нуждаются в сильном ветре, такой обычно бывает на высоте более 10–15 метров, и именно такой длины устанавливают мачту, которую венчает поворотная гондола с лопастями. Еще одним положительным качеством можно считать отсутствие изгибающей нагрузки на вал, которая имеет место у ветряков с вертикальной осью. К минусам же можно отнести тот факт, что у поворотных пропеллерных моделей 2 вала, а значит больше изнашивающихся узлов и выше вероятность поломки.
Вертикальные ветрогенераторы проще всего сделать самостоятельно
Что касается вертикальных систем, их достоинства и недостатки зависят от модели. К примеру, ветряки Савониуса наиболее простые и могут быть сделаны для дома своими руками, как из консервной банки, так и из металлической либо пластиковой бочки. Заводятся они при наличии 4 лопастей от самого легкого дуновения ветра, особенно если установлены качественные детали, тогда будет происходить самораскручивание за счет инерции даже при порывистом ветре. Но если лопасти только 2 или 3, самостоятельное вращение невозможно, поэтому ставят 2 таких модуля один на другой, располагая улавливатели ветра каждого под углом 90 градусов по отношению к другому. Парусность у этого типа большая, а потому очень высоко боковое давление на ось при сильном шторме.
У ортогональных ветряков, помимо их малой мощности, имеется еще ряд недостатков. Во-первых, это довольно сильная вибрация из-за неравномерного давления на разные участки лопасти крыловидной формы. Как следствие, быстро портится подшипник, установленный на вертикальном вале. Кроме того, подобные генераторы издают при вращении довольно сильный и неприятный шум, и потому могут стать причиной недовольства соседей на ближайших участках. Геликоидные, если их приобретать готовые, заводской комплектации, обходятся очень дорого, так же, как и многолопастные конструкции, у которых очень большое количество деталей.
Расчет лопастного ветрогенератора
Так как мы уже выяснили, что горизонтальный ветрогенератор значительно эффективнее, рассмотрим расчет именно его конструкции.
Энергия ветра может быть определена по формулеP=0.6*S*V³, где S – это площадь круга, описываемого концами лопастей винта (площадь ометания), выраженная в квадратных метрах, а V – расчетная скорость ветра в метрах в секунду. Также нужно учитывать КПД самого ветряка, который для трехлопастной горизонтальной схемы составит в среднем 40%, а также КПД генераторной установки, составляющий на пике токоскоростной характеристики 80% для генератора с возбуждением от постоянных магнитов и 60% – для генератора с обмоткой возбуждения. Еще в среднем 20% мощности израсходует повышающий редуктор (мультипликатор). Таким образом, окончательный расчет радиуса ветряка (то есть длины его лопасти) для заданной мощности генератора на постоянных магнитах выглядит так:
R=√(P/(0.483*V³))
Пример: Примем требуемую мощность ветроэлектростанции в 500 Вт, а среднюю скорость ветра – в 2 м/с. Тогда по нашей формуле нам придется использовать лопасти длиной не менее 11 метров. Как видите, даже такая небольшая мощность потребует создания ветрогенератора колоссальных габаритов. Для более-менее рациональных в условиях изготовления своими руками конструкций с длиной лопасти не более полутора метров ветрогенератор сможет выдавать всего лишь 80-90 ватт мощности даже на сильном ветру.
Недостаточно мощности? На самом деле все несколько иначе, так как на самом деле нагрузку ветрогенератора питают аккумуляторы, ветряк же только заряжает их в меру своих возможностей. Следовательно, мощность ветроустановки определяет периодичность, с которой она сможет осуществлять подачу энергии.
В Интернете часто можно найти статьи под броскими заголовками наподобие “Ветрогенератор для отопления дома”. На самом же деле, как вы уже могли понять из приведенных расчетов, постоянно поддерживать потребляющее несколько киловатт-часов электрическое отопление сможет разве что сеть из не одного десятка самодельных установок.
Предлагаем посмотреть еще один рассказ про ветрогенератор и его изготовление в домашних условиях
Законность установки
Установки с выходной мощностью до 75 кВт устанавливать на собственной территории не запрещается, и никаких согласований проводить не потребуется (факт, закреплённый в Постановлении кабинета министров России).
А если нужно поставить мощный генератор промышленного или коммерческого типа, то понадобится специальная подготовка, связанная с созданием фундамента и ограждения участка – а это уже считается капитальным строительством.
Рекомендуется перед установкой ВЭЛ прочитать местные законодательные акты, касающиеся энергетики и предоставления коммунальных услуг. В разных регионах могут быть свои правила.

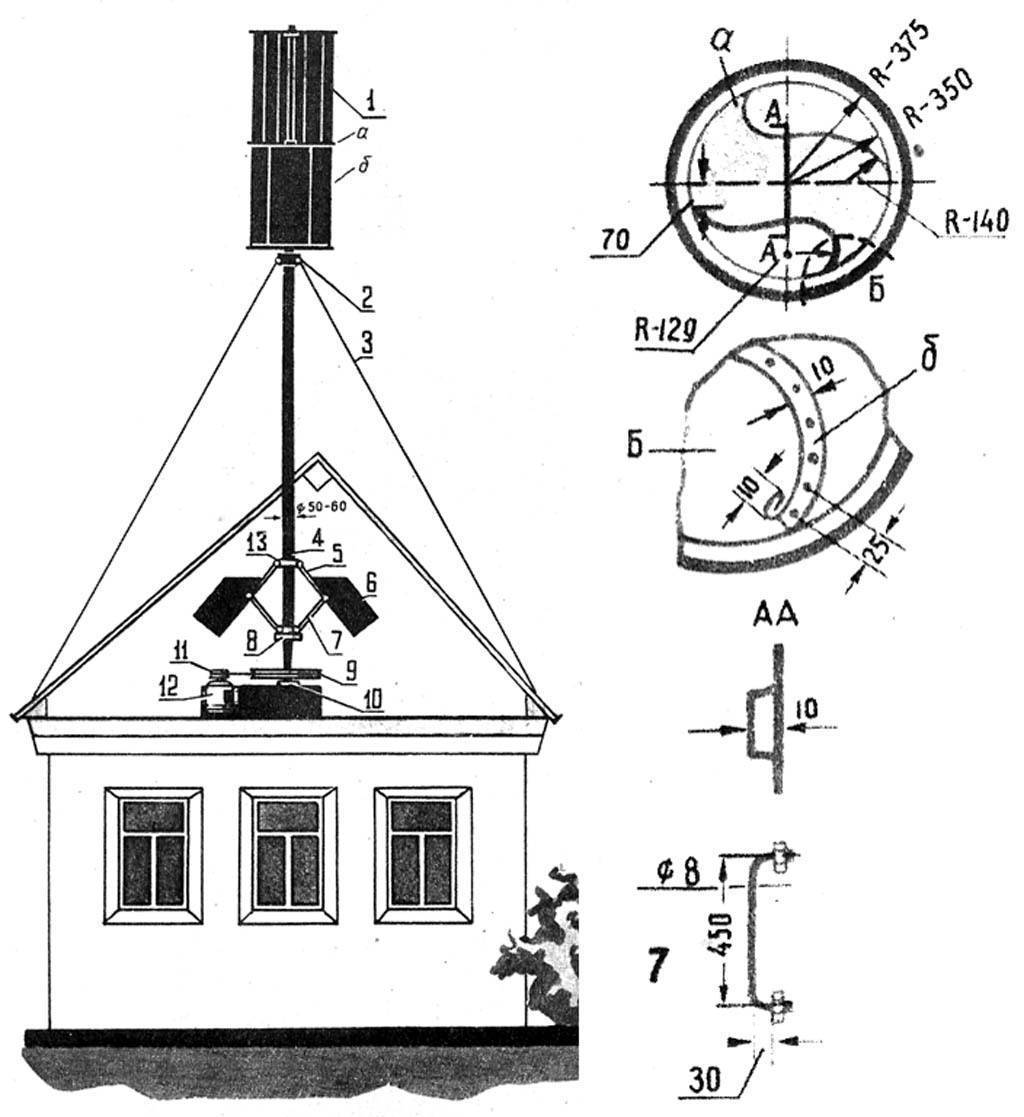

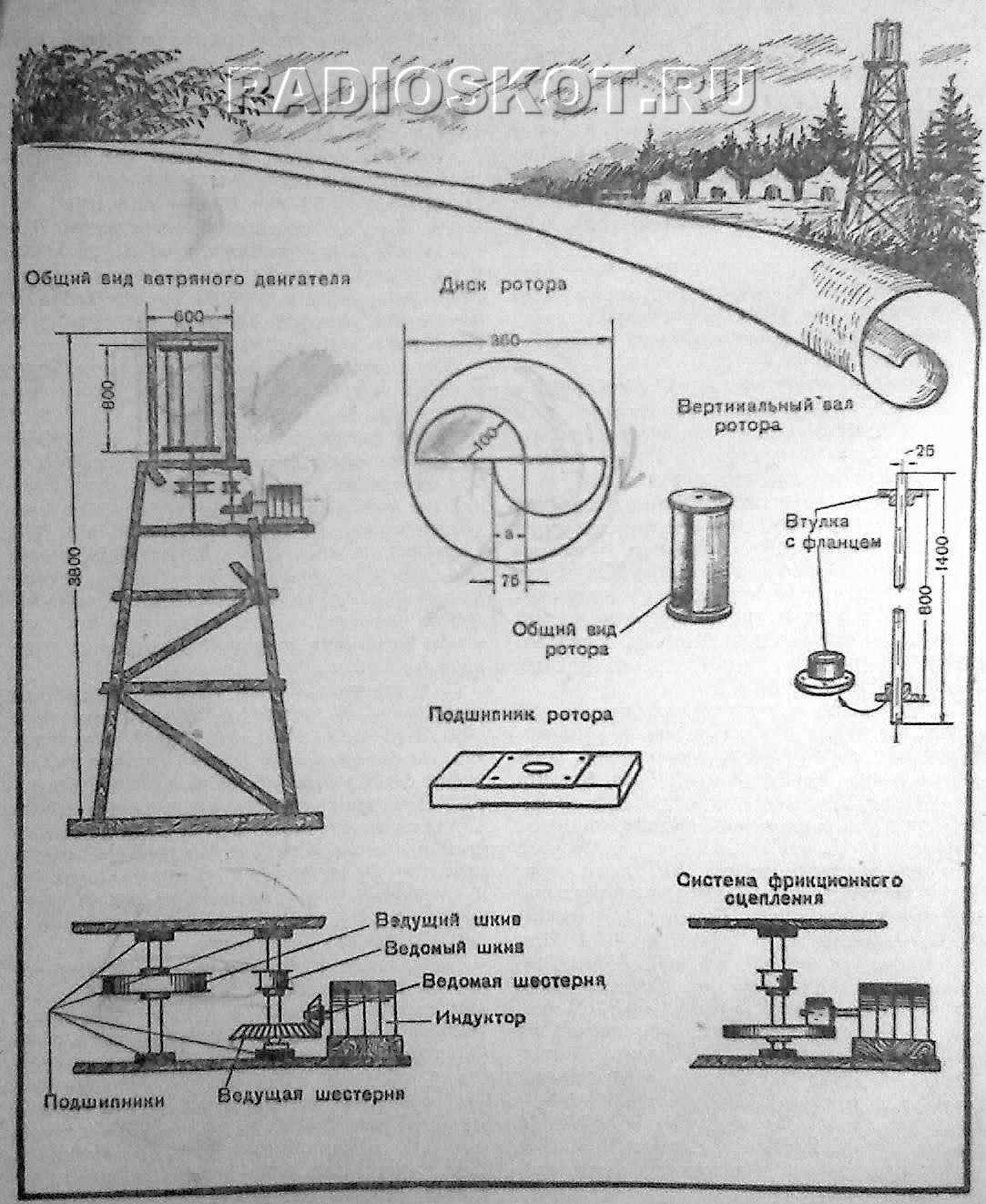

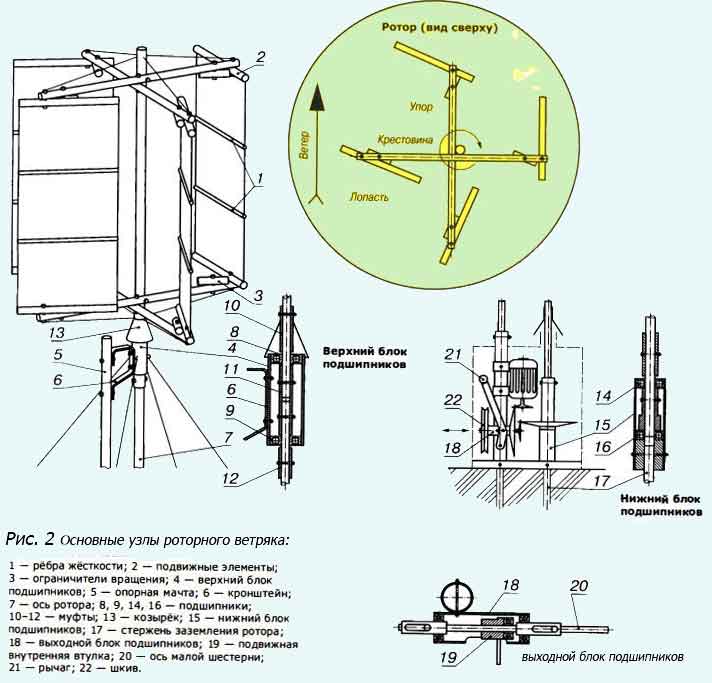

Ветроэлектрическая установка роторного типа
Разберёмся, как смастерить своими руками простой ветряк с вертикальной осью вращения роторного типа.
Такая модель вполне может обеспечить потребности в электроэнергии садового домика, разнообразных хозяйственных построек, а также подсветить в темное время суток придомовую территорию и садовые дорожки.
Лопасти этой установки роторного типа с вертикальной осью вращения явно выполнены из элементов, вырезанных из металлической бочки
Наша цель – изготовление ветряка, предельная мощность которого составит 1,5 кВт. Для этого нам понадобятся следующие элементы и материалы:
- автомобильный генератор на 12 V;
- гелиевый или кислотный аккумулятор на 12 V;
- полугерметичный выключатель разновидности «кнопка» на 12 V;
- преобразователь 700 W – 1500 W и 12V – 220V;
- ведро, кастрюля большого объёма или другая вместительная ёмкость из нержавеющей стали или из алюминия;
- автомобильное реле контрольной лампы заряда или зарядки аккумулятора;
- автомобильный вольтметр (можно любой);
- болты с гайками и шайбами;
- провода сечением 4 квадратных мм и 2,5 квадратных мм;
- два хомута для закрепления генератора на мачте.
В процессе выполнения работ нам будут нужны болгарка или ножницы по металлу, строительный карандаш или маркер, рулетка, кусачки, сверло, дрель, ключи и отвертка.
Стартовый этап изготовления установки
Изготовление самодельного ветряка начинаем с того, что возьмем большую металлическую ёмкость цилиндрической формы. Обычно для этой цели используют старую выварку, ведро или кастрюлю. Именно она будет основой для нашего будущего ВЭУ.
С помощью рулетки и строительного карандаша (маркера) нанесем разметку: поделим нашу ёмкость на четыре одинаковые части.
Выполняя разрезы в соответствии с теми указаниями, которые содержатся в тексте, ни в коем случае не прорезайте металл до конца
Металл придется резать. Для этого можно использовать болгарку. Её не применяют для разрезания ёмкости из оцинкованной стали или окрашенной жести, потому что металл такого вида обязательно перегреется.
Для таких случаев лучше использовать ножницы. Вырезаем лопасти, но не прорезаем их до самого конца.
Теперь, одновременно с продолжением работ над ёмкостью, мы будем переделывать шкив генератора.
В днище бывшей кастрюли и в шкиве нужно наметить и просверлить отверстия для болтов. К работам на этой стадии нужно отнестись максимально внимательно: все отверстия должны располагаться симметрично, чтобы в ходе вращения установки не возникло дисбаланса.

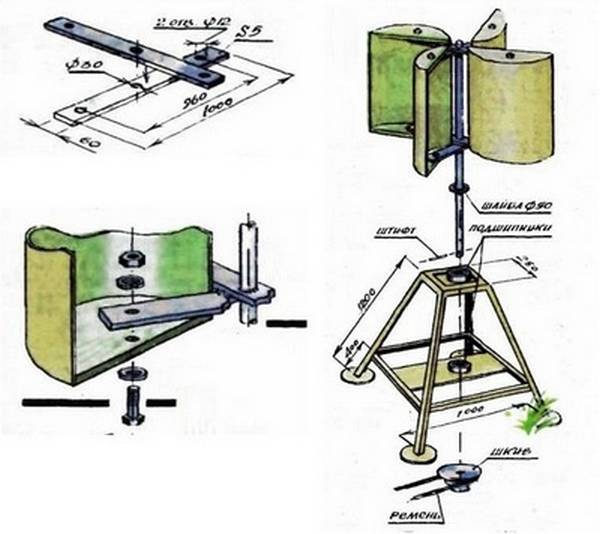

Так выглядят лопасти ещё одной конструкции с вертикальной осью вращения. Каждая лопасть изготавливается отдельно, а потом монтируется в общее устройство
Отгибаем лопасти так, чтобы они не слишком торчали. Когда мы выполняем эту часть работы, обязательно учитываем, в какую сторону будет вращаться генератор.
Обычно направление его вращения ориентировано по ходу часовой стрелке. Угол изгиба лопастей влияет на площадь воздействия воздушных потоков и на скорость вращения пропеллера.
Теперь нужно закрепить на шкиве ведро с подготовленными к работе лопастями. Устанавливаем генератор на мачту, зафиксировав его при этом хомутами. Осталось присоединить провода и собрать цепь.
Подготовьтесь записать схему соединения, цвета проводов и маркировку контактов. Позже она вам непременно пригодится. Фиксируем провода на мачте устройства.
Этот рисунок содержит подробные рекомендации по сборке общей конструкции и общий вид устройства уже в собранном и готовом к эксплуатации виде
Для подсоединения аккумулятора нужно применить провода сечением 4 мм². Достаточно взять отрезок протяженностью 1 метр. Этого хватит.
А для того чтобы подключить к сети нагрузку, в состав которой входят, например, осветительные и электрические приборы, достаточно проводов с сечением 2,5 мм². Устанавливаем инвертер (преобразователь). Для этого тоже будет нужен провод 4 мм².
Преимущества и недостатки роторной модели ветряка
Если вы сделали всё аккуратно и последовательно, то этот ветрогенератор будет успешно работать. При этом никаких проблем в ходе его эксплуатации не возникнет.
Если использовать преобразователь 1000 W и аккумулятор 75А, это установка обеспечит электричеством и приборы видеонаблюдения, и охранную сигнализацию и даже уличное освещение.
Достоинства этой модели таковы:
- экономична;
- элементы легко можно поменять на новые или отремонтировать;
- особые условия для функционирования не нужны;
- надежная в эксплуатации;
- обеспечивает полный акустический комфорт.
Недостатки тоже имеются, но их не так уж много: производительность у этого устройства не слишком высока, и у него имеется значительная зависимость от внезапных порывов ветра. Воздушные потоки могут попросту сорвать импровизированный пропеллер.
Как сделать ветрогенератор своими руками
Чтобы смонтировать это устройство в домашних условиях вам потребуется:
- Доскональные знания электрика;
- Источник питания. Это может быть генератор переменного тока или асинхронный двигатель.
- Надежное место для установки аппарата. Так как вес отдельных бытовых агрегатов может достигать от 200 до 800 кг.
- Ниодимовые магниты. Этот класс магнитов обладает большей производительностью;
Различные виды форм. В нашем случае более подходят прямоугольные или круглые
- Провода подходящего сечения;
- Материалы для монтажа рамы и непосредственно ветряка.
Как уже описывалось выше, существуют множество вариантов конструкций. От габаритов и способа соединения узлов зависит шумовой фон, создаваемый агрегатом. Если вы не хотите неприятностей с соседями, обсудите этот вопрос заранее, так как отдельные агрегаты работают достаточно шумно, например, как собранный своими руками ветряной генератор в следующем видео.
После проведения всех предварительных мероприятий вам потребуется подобрать подходящий вашим потребностям источник питания. При ограниченных финансовых возможностях возможны два бюджетных варианта:
- Автомобильный генератор;
- Асинхронный двигатель со стиральной машины.
У каждого варианта есть свои положительные и отрицательные стороны.
Вариант ветрогенератора из стиральной машины своими руками
Для увеличения мощности двигатель модернизируют, заменяя ферритовые магниты на ниодимовые. Следует отметить, что установка магнитов довольно трудоемкий процесс, требующий определенных навыков.
Пример расположения ниодимовых магнитов в двигателе от стиральной машины
В целях экономии времени и нервов, более простой вариант – это покупка готового ротора подходящего размера.Рационально применять такой двигатель в устройстве с небольшими габаритами.
Изготовление ветрогенератора своими руками из автомобильного генератора
Этот вариант также нуждается в доработке, так как стандартный образец работает при 5000 – 6000 оборотах в минуту. В модернизацию входят:
Прибор укомплектовывается ниодимовыми магнитами. Они устанавливаются в строгом порядке, то есть полюса чередуются. Для удобства из плотного картона вырезается шаблон;
Шаблон расположения магнитов
- Перематывается обмотка статора. Количество витков увеличивается, следовательно, сечение провода уменьшается.
- В стандартной комплектации нет магнитов, поэтому центральный вал нужно выполнить из немагнитного материала, например, из титана.
Но даже при соблюдении всех требований для оптимального напряжения, ротор должен вращаться от 500 раз в минуту.
Общие отрицательные характеристики:
- Оба варианта недолговечны, требуют ежегодного ремонта или замены;
- Вырабатываемой мощности не хватит на полноценное энергоснабжение;
- Нуждаются в существенной доработке.
Если уж вы обладаете нужными знаниями и примерно знаете, как сделать ветрогенератор на 220В своими руками более рационально будет смонтировать агрегат большей мощности.
Один из многочисленных аварийных случаев
Как рассчитать теплопотери дома
Теплопотери дома — это величина, тождественная необходимому количеству энергии, затраченной на нагрев. Иными словами, для того, чтобы узнать мощность источника тепла, надо определить теплопотери. Они рассчитываются по формуле:
Q = S ∙ dT / R
- Где Q — величина теплопотерь
- S — площадь ограждающих конструкций дома (имеются в виду все конструкции, включая стены, полы, потолки, окна и двери)
- dT — разница температуры внутри помещения и снаружи. Например, если внутри +20°, а снаружи — -20°, то dT будет составлять 40°.
- R — тепловое сопротивление конструкции, определяется по таблицам СНиП или определяется самостоятельно.
Для расчета теплопотерь надо вычислить по отдельности их значение для стен, потолка и пола, окон и т.д. Сумма полученных значений покажет общие теплопотери дома, определяющие мощность нагревателя. Это означает, что водонагреватели, осуществляющие подготовку теплоносителя, должны иметь суммарную мощность, равную значению теплопотерь.
На практике мощность нагревателей принимается с некоторым запасом, необходимым на случай сильных морозов. Кроме того, со временем нагреватели начинают терять свои качества, поэтому надо заранее предвидеть эту ситуацию и устанавливать более мощные устройства. Потребуется также блок управления, позволяющий регулировать температуру нагрева, чтобы имелась возможность изменять режим отопления соответственно с температурой наружного воздуха.

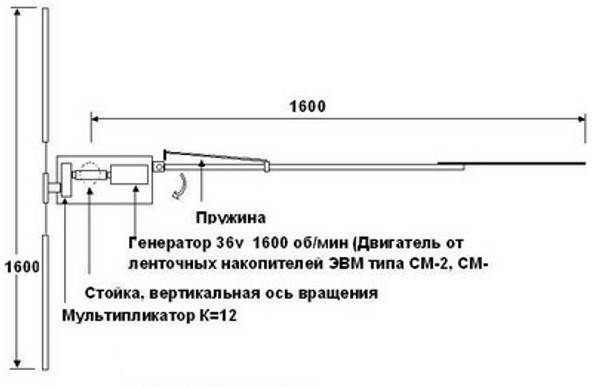

Расчет мультипликатора
Генераторная установка имеет наклонную токоскоростную характеристику: с ростом оборотов ротора увеличивается максимальная отдаваемая им мощность. Следовательно, чтобы обеспечить наибольшую эффективность тихоходного ветрогенератора, нам понадобится мультипликатор с большим коэффициентом повышения.
Для самодельной конструкции наиболее оптимальное решение – это ременной мультипликатор: он прост в изготовлении и требует минимума станочных работ. Коэффициент повышения оборотов у него будет равен отношению диаметра ведущего шкива, связанного с осью винта, к диаметру ведомого шкива генератора. При необходимости передаточное число будет легко скорректировать заменой одного из шкивов.
При проектировании мультипликатора нужно учитывать как средние обороты лопастного узла, так и токоскоростную характеристику генератора. Если мы используем серийный автомобильный генератор, то ее без труда можно найти в Интернете, с самодельными же конструкциями, скорее всего, придется идти методом проб и ошибок.
Для примера возьмем распространенный тракторный генератор, о котором уже писали выше.
Взяв расчетную мощность нашей ветроустановки в 90 ватт, найдем точку на графике, соответствующую выходу генератора на эту мощность. При номинальном напряжении 14 В нам потребуется токоотдача не менее 6,5 А – согласно графику, это произойдет при оборотах чуть выше 1000 об/мин. Пусть винт нашей конструкции вращается ветром со скоростью 60 об/мин (ветер средней силы). Значит, нам потребуется как минимум двадцатикратное соотношение диаметров шкивов – для 70-миллиметрового шкива генератора шкив ветряка должен будет иметь диаметр почти полтора метра, что неприемлемо. Это недвусмысленно намекает, насколько мала эффективность ветрогенераторов такого типа – без сложного многоступенчатого редуктора, который сам по себе приведет к большим потерям мощности, вывести автомобильный генератор на рабочий режим практически невозможно.
Для сравнения, посмотрим на характеристики генераторов, используемых в ветрогенераторах промышленного изготовления. Например, генератор на постоянных магнитах ГВУ1000, по конструкции аналогичный описанной выше самоделке из автомобильного тормозного диска, всего при 200 оборотах в минуту выдает мощность в 1 киловатт. С другой стороны, обратной стороной является его значительные вес (34 кг) и цена (почти 70 тысяч рублей).
Защита кабеля от перекручивания
Как известно, ветер не имеет постоянного направления. А если ваш ветрогенератор вращается вокруг своей оси, как флюгер, без дополнительных мер защиты, кабель, идущий от ветрогенератора к другим элементам системы, быстро перекручивается и через несколько дней приходит в негодность. Предлагаем вашему вниманию несколько способов уберечь вас от подобных проблем.
Метод первый: разъемное соединение
Самый простой, но совершенно непрактичный метод защиты — установка разъемного кабельного соединения. Разъем позволяет вручную распутать спиральный кабель, отключив ветряк от системы.
Я знаю, что некоторые люди просто вставляют что-то вроде вилки в розетку. Скрутил шнур — вытащил из розетки. Потом — открутил и снова собрал заглушку. И дерево не нужно опускать, и токосъемники не нужны. Я читал об этом на форуме о самодельных ветряках. По словам автора, все работает и не слишком часто перекручивает кабель.
Метод второй: с помощью жесткого кабеля
Некоторые пользователи рекомендуют подключать к источнику питания толстые, эластичные и жесткие кабели (например, сварочные кабели). Метод, на первый взгляд, ненадежный, но имеет право на жизнь.
Найдено на одном сайте: Нашим методом защиты является использование сварочного кабеля с твердым резиновым покрытием. Проблема скрученных проводов в конструкции небольшой ветряной турбины сильно переоценивается, и сварочный кабель №4… №6 обладает особыми качествами: твердая резина предотвращает спутывание кабеля и предотвращает вращение ветряной турбины в том же направлении.
Метод третий: установка контактных колец
На наш взгляд, только установка специальных контактных колец поможет полностью защитить кабель от перекручивания. Такой способ защиты реализовал в конструкции своего ветрогенератора пользователь Михаил 26.
Создание и установка ветрогенератора
Ветряная установка
- Первоначально требуется изготовить ветрогенератор роторного типа. Диаметр ротора напрямую зависит от средней скорости ветра в течение года. Ротор представляет собой конструкцию в виде цилиндра, лопасти у которой в сечении выглядят как дуги. Для изготовления используют листовой металл, изогнутый в виде дуги. К верхнему и нижнему диску крепятся лопасти с помощью заклепок и уголков. К нижнему диску требуется прикрепить фланец. Он предназначен для присоединения лопастей к ротору.
- Нужно взять ведро, разметить его карандашом на 4 части, аккуратно разрезать не до конца. В дне подготовить отверстия для болтов так, чтобы ось генератора была четко в центре днища ведра. Сделанные из стенок ведра лопасти нужно отогнуть под требуемым углом – в зависимости от направления и интенсивности ветра. Чем больше изгиб лопастей, тем больше скорость вращения устройства, однако и устройство быстрее может выйти из строя.
- После чего видоизмененное ведро, а именно его дно, нужно прикрепить к шкиву с помощью болтов. Места соединения нужно выбирать очень тщательно – неправильное крепление приведет к необходимости постоянно корректировать положение лопастей и регулировать вращение, что затруднительно сделать на уже установленном на мачту ветрогенераторе.
- Провода требуется присоединить к генератору. Если провод не разноцветный, то желательно обозначить разноцветными ярлычками положение проводов и их маркировку.
- После подсоединения проводов к генератору необходимо собрать цепь в распределительной коробке. Подготовленный таким образом генератор следует прикрепить на мачту, после чего провода нужно прикрепить как к генератору, так и к мачте. Генератор требуется подсоединить в цепь, а после него и аккумулятор. Нагрузку необходимо подключить, используя провода с сечением не менее 4 мм².
Какой выбрать ветрогенератор для частного дома
Ветрогенератор (ветряк) — это устройство, преобразующее кинетическую энергию ветра в механическую с последующим переводом в электричество. Производство ветрогенераторов в России за последние годы значительно выросло вместе интересом потребителей. Сегодня на рынке представлены импортные и российские ветрогенераторы мощностью от 0,1 до 70 кВт. Купить ветрогенераторы для дома можно в перечисленных ниже компаниях, продукция которых наиболее популярна у потребителей:
- ООО «Ветро Свет» (Санкт-Петербург), мощность ветряков 0,25–1,5 кВт;
- ООО «СКБ Искра» (Москва), мощность 0,5 кВт;
- OOO «ГРЦ-Вертикаль» (Челябинская обл., Миасс), мощность 1,5–30 кВт;
- ООО «Сапсан-Энергия» (Московская обл.), мощность 0,5–5 кВт;
- ЗАО «Ветроэнергетическая компания» (Санкт-Петербург), мощность 5 и 30 кВт;
- ЛМВ «Ветроэнергетика» (Хабаровск), мощность 0,1–10 кВт.
Различают бытовые и промышленные ветрогенераторы:
- Бытовые ветрогенераторы ‑ ветряки небольшой мощности, достаточной для обеспечения энергией частного дома. Для их работы нужна постоянная скорость ветра от 4 м/сек, а последние разработки оборудования позволяют вырабатывать электроэнергию и на слабых ветрах.
- Промышленные ветрогенераторы имеют мощность в несколько мВт. Такие установки работают на крайнем севере в районах с постоянными сильными ветрами.
Необходимые условия для эксплуатации вертогенератора:
- среднегодовая скорость ветра не менее 4 м/сек;
- свободное место для установки ветряка (лучше на возвышенности);
- официально согласовывать установку с местной администрацией не потребуется — следует просто поставить ее в известность;
- согласие соседей на установку — шум, создаваемый ветряком, может вызвать недовольство живущих рядом людей;
- кроме самой установки, понадобится масса дополнительного оборудованная: аккумуляторы, инвенторная установка, система управления, мачта.
Краткое описание устройства
Как сделать ветряной генератор такого типа? Полное описание сборки займет огромное количество времени, а также оно требует хороших знаний в области работы магнитов и обращения с ними. Поэтому в статье представлена более краткая инструкция. Если она будет проста и понятна, то в таком случае можно углубиться в изучение этого вопроса.
Во-первых, длина мачты у таких ветряков должна быть от 6 до 12 метров.
Во-вторых, придется бетонировать площадку под установку, так как такая высота слишком велика, чтобы избежать этого этапа. Сам по себе ветряк будет крепиться на самом верху мачты, а потому внизу необходимо предусмотреть крепление, которое при помощи лебедки позволит собственноручно в любое время опускать или поднимать трубу. Это необходимо, чтобы была возможность добраться до ветряка, если его придется чинить. Для изготовления винта в данном случае можно использовать трубу из ПВХ материала с диаметром в 160 мм. Она будет использоваться в качестве основы для вырезания винта длиной в 2 метра и лопастей для него. Количество лопастей лучше всего сделать шесть, а вот их форму придется подобрать опытным путем, чтобы получить максимальную выгоду. Цель в данном случае – это достичь максимального крутящего момента при низких оборотах конструкции. Так как необходимо будет уберечь винт от очень сильного ветра, придется сделать складной хвост для него. Энергия, которая будет вырабатываться ветряным источником, должна накапливаться в аккумуляторах, как и в первом случае.
В конце следует добавить, что можно делать ветряной генератор на 10 кВт, к примеру. Однако в этом случае его мощность будет огромной и использовать его только в бытовых целях неразумно. Кроме того, потребуется разрешение на эксплуатацию мощного источника альтернативного питания. К тому же, скорее всего, придется платить налог, так как электричество будет использоваться не только для обеспечения индивидуальных потребностей человека.
В данном случае были представлены две модели, обе из которых можно собрать своими руками. Их особенности и преимущества несколько отличаются, однако оба вида вполне могут эксплуатироваться самостоятельно.
Роторная установка
Подобный ветряной генератор, сделанный своими руками, способен вырабатывать количество электроэнергии, достаточной для освещения небольшого садового домика, хозяйственных построек, а также нескольких фонарей на дворовой территории. Изготавливаются такие ветряки из автомобильного генератора или стартера, а потому, чтобы не приобретать дорогостоящее оборудование для его изготовления, рассмотрим устройство, которое будет вырабатывать до полутора киловатт. Для этого будет необходимо наличие следующих материалов:
- автомобильного генератора на 12 вольт;
- гелиевого или кислотного аккумулятора (нужен также 12-вольтовый);
- герметичного выключателя;
- преобразователя напряжения с 12 на 220 В и 700–1500 ватт;
- большой емкости из нержавейки или алюминия для изготовления лопастей. Также может подойти и пластиковая труба диаметром в 20–25 см;
- реле зарядки аккумулятора с вольтметром;
- крепежной фурнитуры, т.е. болтов и гаек;
- проводов, имеющих сечение 4 и 2,5 кв. мм;
- двух хомутов для крепления на мачте устройства;
- металлической трубы достаточной длины для использования ее в качестве мачты;
- ну и, естественно, различного инструмента: ножниц по металлу, болгарки, ключей, отверток и дрели с набором сверел.
Алгоритм работы по изготовлению
Пример вырезания лопастей ветрогенератора
Первым делом необходимо сделать лопасти вентилятора будущего ветрогенератора для частного дома своими руками. Для этого хорошо подойдет старая большая алюминиевая кастрюля, но тут возможны варианты. Карандашом необходимо разметить, а после разрезать емкость по размеченным линиям при помощи болгарки или ножниц по металлу, оставляя непрорезанными небольшие отрезки сверху и снизу, т.е. так, как показано на рисунке. Лопасти должны получиться одинаковыми, а их количество зависит только от предпочтений мастера.
Вырезанные лопасти выгибаются в нужную сторону. Нужно помнить о том, что от того, в какую сторону вывернуты лопасти, зависит направление вращения, а от угла их поворота и размера — скорость, с которой винт будет вращать генератор. Вырезать их удобнее болгаркой, но если металл тонкий, вполне подойдут и ножницы по металлу.
Немного сложнее обстоит дело с пластиковой трубой. Ее необходимо разделить вдоль на четыре части, после чего на каждую из полукруглых отрезков изготовить «заглушки сверху и снизу, а после скомпоновать в один винт, чтобы получилось подобие первого варианта.
Далее при помощи дрели делаются крепежные отверстия в валу генератора и готовом пропеллере, после чего лопасти при помощи болтов фиксируются на вал ротора. Можно произвести подобную работу и при помощи редуктора, увеличив скорость вращения генератора, — это уже на усмотрение самого мастера.
После произведенной работы остается только закрепить ветрогенератор при помощи хомутов на мачту и протянуть вдоль нее провода.

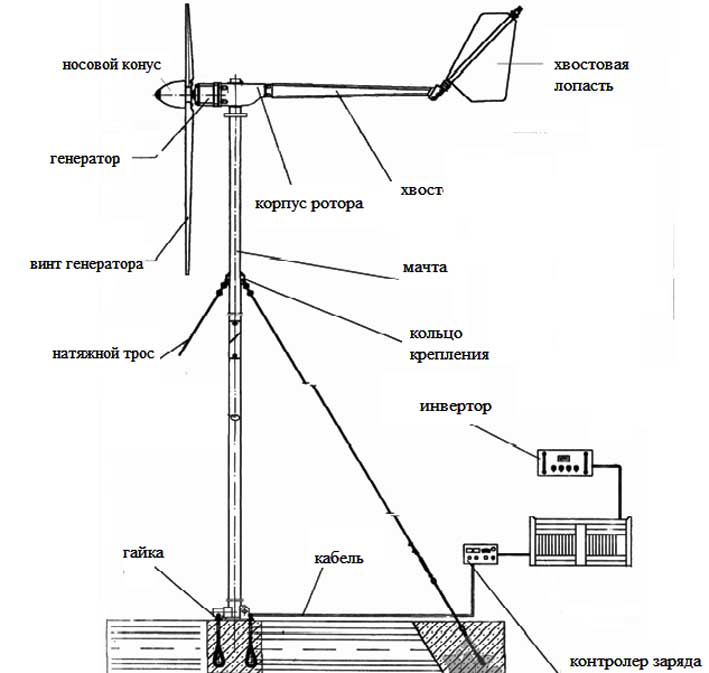

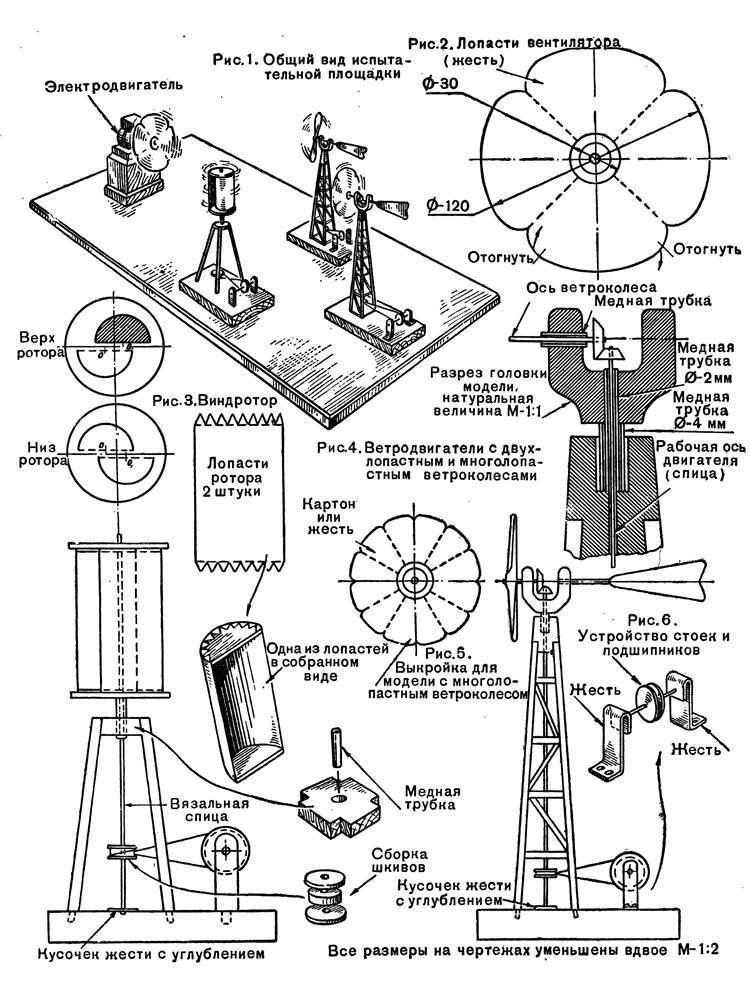

Схема устройства ветряка
Сборка оборудования на земле
Т.к. оптимальная длина мачты ветроэлектростанции составляет 5–13 метров, основание ее необходимо залить бетоном для хорошей устойчивости. Также имеет смысл продумать и варианты, как опустить вниз ветряной генератор для дома или добраться до него в случае поломки.
Провода, идущие от самого ветрогенератора, подключаются через реле зарядки на аккумулятор. Далее в схеме идет преобразователь, от которого напряжение в 220 вольт уже будет поступать в распределительный щит.
Все оборудование должно быть защищено от попадания атмосферных осадков и прямого доступа детей. Выключатель устанавливается на мачте, на доступной высоте, и разрывает плюсовой провод от ветрогенератора на реле зарядки. Тем самым, при ненужности либо слабом ветре можно снять нагрузку, позволив лопастям вращаться «вхолостую».
Очень важно отключать нагрузку при слишком сильном ветре, который может вывести из строя как сам генератор, так и реле зарядки аккумулятора. Но существует и более мощный вариант изготовления ветрогенератора своими руками в домашних условиях. Конечно, он немного сложнее, но, все же, соблюдая правила и порядок работы, сделать подобное устройство вполне реально
Конечно, он немного сложнее, но, все же, соблюдая правила и порядок работы, сделать подобное устройство вполне реально
Но существует и более мощный вариант изготовления ветрогенератора своими руками в домашних условиях. Конечно, он немного сложнее, но, все же, соблюдая правила и порядок работы, сделать подобное устройство вполне реально.
Электрическая схема генератора
Подводя итоги вышеизложенному
Ветряные генераторы, если они сделаны по всем правилам, могут помочь сэкономить на потреблении электроэнергии. А если они будут подключены к электросети частного дома через аккумуляторные батареи большой ёмкости, вполне возможно, что об оплате счетов за свет владелец и вовсе забудет. К тому же здесь уже можно будет не опасаться скачков напряжения, способных вывести бытовую технику и электронику из строя. А ведь с каждым днём подобных высокотехнологичных гаджетов в домах становится всё больше. А значит, не стоит жалеть свободного времени, которое хочется провести на диване перед плазменной панелью. Лучше потратить его как раз на защиту этой панели. В противном случае может случиться так, что в следующий выходной придётся везти её в ремонт или вовсе приобретать новую. Задумайтесь, нужно ли вам терять деньги вместо того, чтобы их экономить.
Watch this video on YouTube
