Правила выбора регистратора видеонаблюдения

Назначение и применение

Как правило, изделие готово к использованию после установки жёсткого диска с достаточным объёмом памяти и настройки видеозахвата (детекторов движения, слепых зон). Кроме того, технические возможности позволяют подключать к прибору не только камеры, но и дополнительную аппаратуру.

Применяются в системах видеонаблюдения для:

охраны квартир, домов или офисов;

наблюдения за производственными помещениями или территориями;

контроля посетителей или сотрудников;

надзора за кассовыми или банковскими операциями;

фиксации государственных регистрационных знаков транспортных средств или учёта автомобилей на парковках;

выявления лиц, находящихся в розыске.

WD Purple – созданный для видеонаблюдения

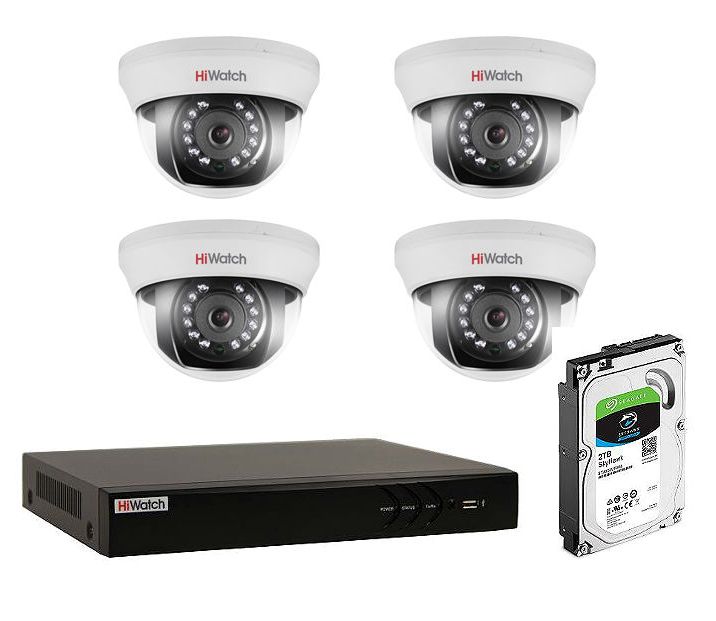

Жесткий диск для систем наблюдения Western Digital Purple

Жесткие диски Western Digital Purple были созданы специально для систем видеонаблюдения, поэтому обладают всеми необходимыми характеристиками для использования в этих губительных для обычных HDD условиях. Они устойчивы к экстремальным перепадам температур, вибрациям оборудования видеорегистратора, и подготовлены к круглосуточной беспрерывной работе на протяжении заявленного срока службы.

При выпуске накопителя для видеонаблюдения компания Western Digital сделала упор на такой немаловажный параметр для этой отрасли, как максимальное количество поддерживаемых каналов. Ранее компанией уже была разработана технология SilkStream, целью которой было обеспечение поддержки до 12 видеопотоков или камер. При выпуске Purple компания ребрендировала эту технологию под AllFrame, которая поддерживает подключение уже до 32-х HD камер. Кроме того, использование данной технологии позволяет увеличить количество жестких дисков до 8-ми в одной системе, минимизировать потерю кадров, а также улучшить воспроизведение видеозаписей, чего очень часто не хватает в обычных HDD.

На сайте компании линейка Purple представлена с разбросом по емкости от 500 Гб до 8 Тб, а благодаря калькулятору расчета необходимой памяти можно легко рассчитать количество жестких дисков для конкретной системы видеонаблюдения. Данные накопители были проверены на совместимость с оборудованием широкого круга производителей (на сайте wdc.com есть специальный сервис проверки работоспособности жестких дисков WD Purple с оборудованием для видеонаблюдения различных производителей), поэтому, используя рекомендованный жесткий диск серии под оборудование конкретной марки, вы можете быть полностью уверены в надежности системы. Кроме того, для дисков данной серии Western Digital дает повышенную гарантию – 3 года, когда для обыкновенных HDD она составляет всего 2.

Виды видеорегистраторов

1. Аналоговые (Digital Video Recorder, DVR).

В данном случае изделие по коаксиальным кабелям подключается к аналоговым приборам наблюдения. Кодирование и обработка изображения выполняется непосредственно в видеорегистраторе. Как правило, устанавливается на небольших или средних объектах.

Достоинства:

• непрерывность фиксации видеопотока;
• совместимость разного оборудования;
• лёгкий монтаж;
• возможность установки микрофона;
• простота настройки, эксплуатации, а также обслуживания;
• большой выбор;
• низкая цена.

Недостатки:

• отсутствие шифрования сигнала;
• подверженность помехам при прокладке оптоволоконного кабеля рядом с другими проводами;
• невозможность отслеживания изображения через Интернет;
• невысокое качество изображения без функции приближения или удаления;
• трудоёмкость работы с кабелями для каждой камеры;
• ограниченная дальность передачи сигнала до 300 метров от DVR.

2. Сетевые (Network Video Recorder, NVR).

В отличие от аналоговых в сетевых моделях кодирование и обработка изображения выполняется IP-видеокамерой с последующей передачей по сетевому кабелю в видеорегистратор для удалённого просмотра или хранения.

Достоинства:

• гибкая система настроек;
• интегрированный мини-компьютер для удалённых операций;
• удобная установка в любом месте при нахождении в одной сети с IP-камерами;
• простое подключение через PoE-коммутатор и беспроводный маршрутизатор;
• хорошее качество видеозаписи;
• наличие датчика движения;
• высокая степень шифрования;
• большая дальность подключения через Интернет.

Недостатки:

• неустойчивость сигналов;
• сложность монтажа, программирования, настройки;
• проблема совместимости только одного формата видео;
• высокая цена.

3. Гибридные (Hybrid Digital Video Recorder, HDVR).

Универсальные изделия, совмещающие возможности аналоговых и сетевых устройств.

Виды жестких дисков

Обычно жесткий диск для видеорегистраторов пользователям приходится покупать отдельно. Желательно отдать предпочтение профессиональному ЖД, обладающему большими ресурсами. Нужно учитывать, что на видеорегистраторе новый материал непрерывно заменяет старый, поэтому бюджетная модель винчестера может быстро сломаться. Стоит предварительно рассчитать тот объем, который потребуется для видеозаписей с регистратора

Также обратите внимание на то, что некоторые модели видеорегистраторов не способны поддерживать жесткие диски слишком большого объема. Также некоторые из них рассчитаны на поддержку только одного диска

Seagate Surveillance HDD

Жесткий диск Seagate Surveillance HDD под системы видеонаблюдения

В отличие от Western Digital компания Seagate пошла немного другим путем, и оптимизировала прошивку жесткого диска в большей степени под интенсивные нагрузки записи, т. к. утверждает, что наибольшая часть нагрузки приходится именно на эту процедуру, когда как в дисках WD Purple прошивка заточена для одновременных операций записи и чтения. Данный момент значительно отличает эти два продукта друг от друга.

Жесткий диск для видеонаблюдения от Seagate наряду с WD Purple обладает повышенным сроком гарантии 3 года, и наработкой до отказа в количестве 1 млн часов. Накопители Seagate способны работать в более высоких диапазонах температур, нежели Purple – 70°C (SSHDD) против 65°C (WDP), так же у них разнятся показатели энергопотребления. Среднее потребление энергии у дисков WD составляет 5,1 Вт, когда как у Seagate этот показатель равняется 7,5 Вт. Сравнивая эти параметры, становится понятно, почему компания WD во время тестирования делала упор именно на этот показатель.

Скоростной показатель записи материала

Разрешение видеорегистратора стоит рассмотреть в тандеме с другой немаловажной характеристикой – скоростью записи. Данные два параметра имеют прямую связь

Поэтому при выборе необходимо учитывать, что чем выше будет разрешение, тем ниже скорость записи и наоборот. Подходящий вариант – выбрать устройство, которое способно функционировать на скорости 25 к/с в каждом канале. Но следует учитывать, что видеорегистраторы таких моделей стоят недешево. Выбор параметра скорости напрямую будет зависеть от того, насколько быстро происходят различные события на территории, где организовано видеонаблюдение. К примеру, в офисе для контроля работы сотрудников, будет хватать скорости максимум 12 к/с.

Дополнительные возможности видеорегистраторов и критерии их выбора

Основные характеристики регистраторов

К опциям регистраторов для видеокамер относят:

• улучшение разрешения и повышение скорости записи информации;
• наращивание объемов хранящихся данных;
• возможность увеличения числа видеоканалов с целью исключения недоступных зон.

Первая из этих возможностей востребована, когда предполагается перепланировка или модернизация обслуживаемого объекта. При выборе подходящего для заявленных целей регистратора для камер следует ориентироваться на перечисленные возможности, но при этом соблюдать меру. Выбирая устройство с максимальным числом видеоканалов и камер, нужно быть уверенным, что все они обязательно будут задействованы. Не следует гнаться и за высоким разрешением, поскольку для показателей свыше 3 MP, например, потребуется дорогостоящее оборудование и значительные объемы памяти. В большинстве случаев целесообразнее грамотно распределить камеры в зоне наблюдения.

Рекомендуется выбирать регистраторы с поддержкой разрешения от 1 до 2 MP. Его вполне достаточно для организации видеонаблюдения за действиями персонала и идентификации контуров человека. Также желательно ознакомиться с техническими показателями по скорости записи, которая не должна быть ниже 25-ти кадров в секунду на одну камеру. При эксплуатации видеорегистраторов для видеонаблюдения на 4 камеры этот показатель должен составлять 100 кадров в секунду.

Скорость записи

Скорость записи это немаловажная характеристика любого видеорегистратора, она характеризуется количеством кадров в секунду, которое фиксирует устройство. Идеальная скорость записи равна 25\с, такое соотношение называют “Real time”(Живое видео). Системы способные писать с такой скоростью стоят намного дороже и зачастую вовсе неоправданны. В 95% случаев будет достаточно от 12 до 17 к/с, например для записи действий персонала офиса или покупателей в магазине.

Real time запись необходима на местах где выпадание даже пары кадров съемки ведет к потери доказательной составляющей видеоматериала, например: в казино мошенникам достаточно секунды для подмены игральной карты.

В характеристиках видеорегистратора обычно указывают суммарную общую частоту кадров при записи. Для определения максимальной скорости записи на один канал необходимо общую частоту записи разделить на количество каналов видеорегистратора. Например если у Вас 4-х канальный регистратор, а общая частота кадров записи или скорость записи равна 25 к/с, это означает, что каждая видеокамера будет писать видео со скоростью 6 кадров в секунду.

Оцифровка аналогового видео

Видеорегистратор 8 канальный аналоговый обеспечивает преобразование поступающего сигнала в цифровой. В конечном итоге, владелец СВ получает возможность свободно просматривать видео с охраняемого объекта. Переброс функций обработки на регистрирующий прибор снижает нагрузку на процессор ПК пользователя. Не так быстро расходуется память жесткого диска – аналоговые записывающие устройства не умеют вести запись по детекции.

При этом оборудование для видеонаблюдения (купить можно в ИМ «GlazGo») записывает изображение с лучшим разрешением и качеством. Оно предлагает пользователю более широкие функциональные возможности. Записанный в цифровом формате видеопоток имеет намного больший срок службы.

Возможные неисправности

Большинство отказов устройств связано с ошибками настройки.

1. Очень часто пользователь сталкивается с тем, что пользовательские настройки не сохраняются. Обычно причиной этого является цифровая часть устройства, реже – дефекты карты. В простейшем случае потребуется вспышка. Если плата вышла из строя, микросхемы нужно менять.
2. Полосы на экране указывают на повреждение кабеля, отслоение или окисление контактов. Кабели необходимо заменить, контакты должны быть чистыми.
3. Если видеорегистратор не включается из-за перегрева, следует посмотреть на корпус. Необходимо проверить целостность защитных пленок, чехлов. Виной всему может быть аккумулятор.
4. Диктофон не включается при окислении контактов адаптера или выходе из строя аккумулятора.

Источник – https://strojdvor.ru/umnyj-dom/nastroyka-videoregistratora-videonablyudeniya/

5 место. Видеорегистратор REXANT 45-0171

Бюджетный гибридный видеорегистратор станет неплохим вариантом, если требуется устройство для небольшого помещения. Подключить к нему можно до 4 камер с разрешением1280х720 пикселей. За счет гибридности это может быть как аналоговая видеокамера, так и IP-модель, что существенно упрощает использование оборудования.

Чтобы вы могли оперативно реагировать на происходящее, предусмотрена возможность управления устройством с помощью мышки, а также просмотра происходящего через смартфон. Это поможет быстрее заметить проблему и начать ее решение.

Понятный интерфейс ОС Linux позволяет использовать прибор даже тем, кто не работал ранее с подобным оборудованием. За хранение информации отвечает накопитель, допустимый объем которого варьируется в пределах 1-4 Тб. Так что при скорости 25 кадров в секунду эта модель может обеспечивать вам безопасность даже за свою невысокую цену.

Средняя цена: 2990 рублей.

Средняя оценка: 4,7 звезды.

Плюсы:

• возможность подключения аналоговых и IP-видеокамер,
• низкая цена,
• удобный интерфейс ОС,
• e-mail-рассылка как реакция на триггер.

Рекомендации при выборе видеорегистратора

Выбирайте модель с большим числом видео-каналов. Даже если вы точно уверены, что вам необходимо подключить 4 камеры видеонаблюдения сегодня, то в будущем возможно возникновение ситуации подключения дополнительных видеокамер из-за ряда факторов:

1. Перепланировка и расширение объекта
2. Слепые зоны

Не гонитесь за высокими разрешениями. Работа с разрешением от 3 MP и выше требует значительно более дорогого оборудования и больших объемов жестких дисков, что вовсе неоправданно в большинстве случаев, гораздо важнее правильная установка видеокамеры в зоне  наблюдения.

Используйте регистраторы с поддержкой видеокамер от 1  до 2 MP этого вполне достаточно, что бы вести контроль за действиями персонала, обнаружения и идентификации человека или распознания номерной зоны автомобиля.

Внимательно изучайте параметр скорости записи. Производители зачастую специально не указывают скорость записи на один канал видеокамеры. Например при выборе 4-х канальной модели можно увидеть такое обозначение: Скорость записи 25 кадров в секунду. Это совсем не означает, что запись с каждой видеокамеры будет производиться в режиме 25 к\с, на деле это всего лишь 6 к\с. Для достижения 25 к\с (Real time) для того же 4-х канального регистратора общая скорость записи  должна иметь значение 100 кадров в секунду.

На видео: Как выбрать видеорегистратор для видеонаблюдения.

Правильная настройка времени в системах видеонаблюдения

Важный момент при настройке камеры видеонаблюдения – установка времени. Это связано с тем, что запись с неверным штампом времени и даты невозможно использовать в качестве доказательства в суде.

Устройства по-разному хранят время — в зависимости от конкретного типа камеры. HD или аналоговые работают при помощи коаксиального кабеля и применяют регистраторы для того, чтобы сохранить и наложить правильную временную метку. IP-камера синхронизирует настройки времени с регистратором, или же время отдельно устанавливается для каждого устройства.

Часто на камерах стоит случайная дата и время. Для изменения параметров многие производители устройств открывают доступ для входа в систему с помощью веб-браузера.

Таким образом, время можно установить двумя способами:

• Синхронизировать устройство с текущим временем компьютера, нажав на кнопку «Синхронизировать с ПК». Но стоит помнить, что спустя некоторое время камера может отклониться от заданного времени.
• Можно настроить камеру для доступа в Интернет на текущее время. Автоматическое время настраивается при помощи службы «NTP» или «Сетевого протокола времени». Через локальную сеть камера подключается к NTP-серверу, который взаимодействует с атомными часами, чтобы поддерживать точное время. Посредством NTP камера синхронизируется с сервером через определенные промежутки времени.

Установка времени также зависит от типа системы.

Аналоговые видеорегистраторы: к таким регистраторами камеры подключаются через разъем BNC. В этом случае отметка времени накладывается в соответствии с установленным временем в самом регистраторе.

IP видеорегистраторы: следует убедиться, что дата и время на регистраторе и камерах правильные. Временная метка накладывается камерой. Поэтому, если в системе нет синхронизированного времени, то возникнут проблемы с видео.

Автономные IP-устройства: Wi-Fi камеры, которые работают без регистратора, способны автоматически синхронизировать время и дату через интернет. Однако нужно учитывать, что этот процесс осуществляется не моментально и с некоторой задержкой.

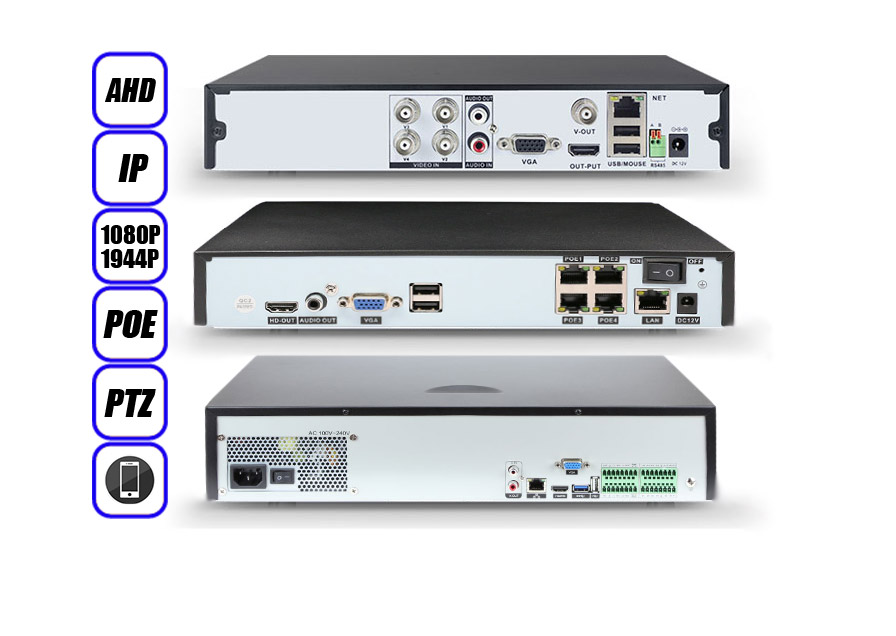

Основные типы видеорегистраторов

Сегодня на рынке существует несколько разных видов регистраторов, с развитием технологий, регистраторы становятся более мобильными и компактными. Так мы знаем, что уже существуют камеры со встроенным модулем регистрации и хранения архивов. Тому пример, обычный автомобильный видеорегистратор.

Виды по стандарту видеокамер

Различают три основных вида регистраторов в соответствии с типом используемых камер видеозаписи.

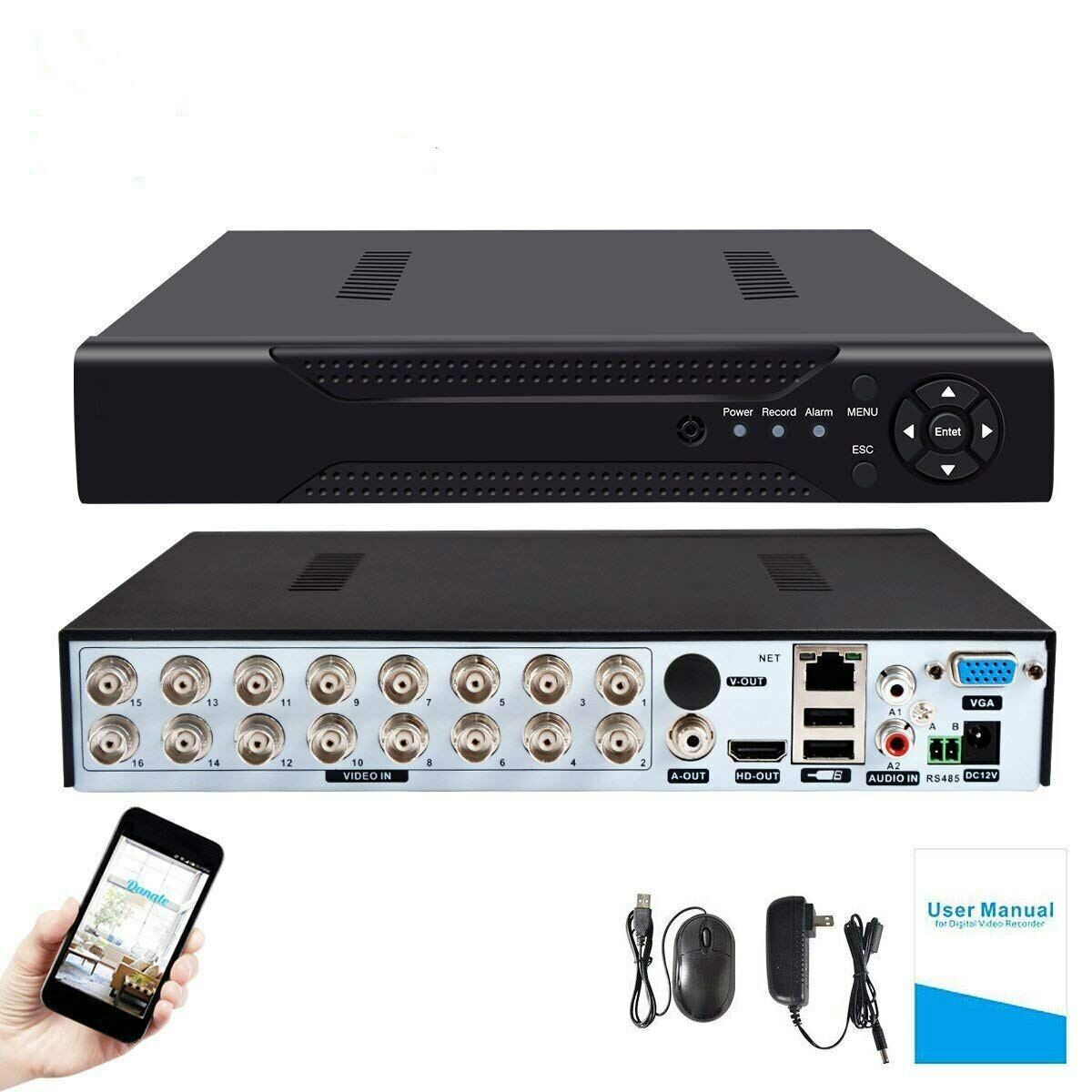

Аналоговые

Служат такие приборы для сохранности информации с аналоговых камер, которые выдают быструю скорость передачи картинки посредством аналогового сигнала (световой луч, транслирующийся по оптоволокну). Такой товар в разы дешевле ip-камер. Но в сравнение есть плюсы и минусы.

Преимущества:

1. Взаимосовместимость оборудования (не имеет значения различны ли марки).
2. Простой монтаж и настройка.
3. Видеозапись фиксируется посекундно и без сбоев.
4. Можно оснастить устройство микрофоном.
5. Небольшая цена при широкой линейке товара.

Минусы аналоговых видеорегистраторов:

1. Нельзя прослеживать видео просто подключившись к компьютеру. Сжатие сигнала с аналоговой камеры создает мощную нагрузку на процессор.
2. Отсутствует шифрование сигнала по техническим причинам.
3. Нет опции увеличения и уменьшения деталей изображения.
4. Не получиться настроить старт запись только на время передвижения объектов на участке. Это требует больших объемов для непрерывной видеозаписи.

Помехи видеосигнала при установке возле оптоволоконного кабеля в непосредственной близости к другим проводам.

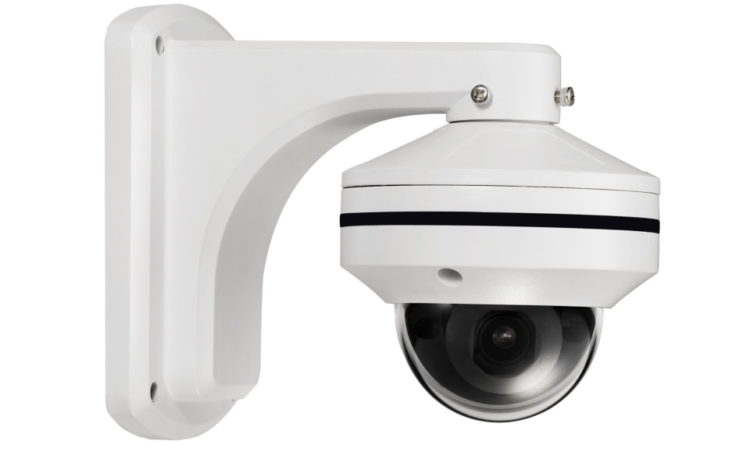

Ip-камеры или cетевые

В видеорегистраторе практически нет необходимости при малом числе ip-камер. Процесс сжатия и оцифровки происходят в видеокамере. Но при возрастающей нагрузке из-за роста подключающихся устройств один сетевой компьютер уже не справится. Тогда передача изображения регистраторы проходит через интернет и сети WAN / LAN.

Преимущества:

1. Гибкая система настройки камер. В регистратор встроен маленький компьютер.
2. В удаленном режиме возможно отсматривать материал, делать настройку и прочее.
3. Присутствует датчик движения. Включается автоматически при любом движении на объекте слежения. В остальное время запись можно отключать. Так экономится объем памяти.
4. Высокий уровень шифрования информации, записываемой с камер.

Недостатки:

1. Это дорогостоящий продукт
2. Сложные программы и не простой монтаж.

Сетевые камеры – это передовые технологии. Но многие пользователи выбирают в качестве альтернативы гибридные устройства.

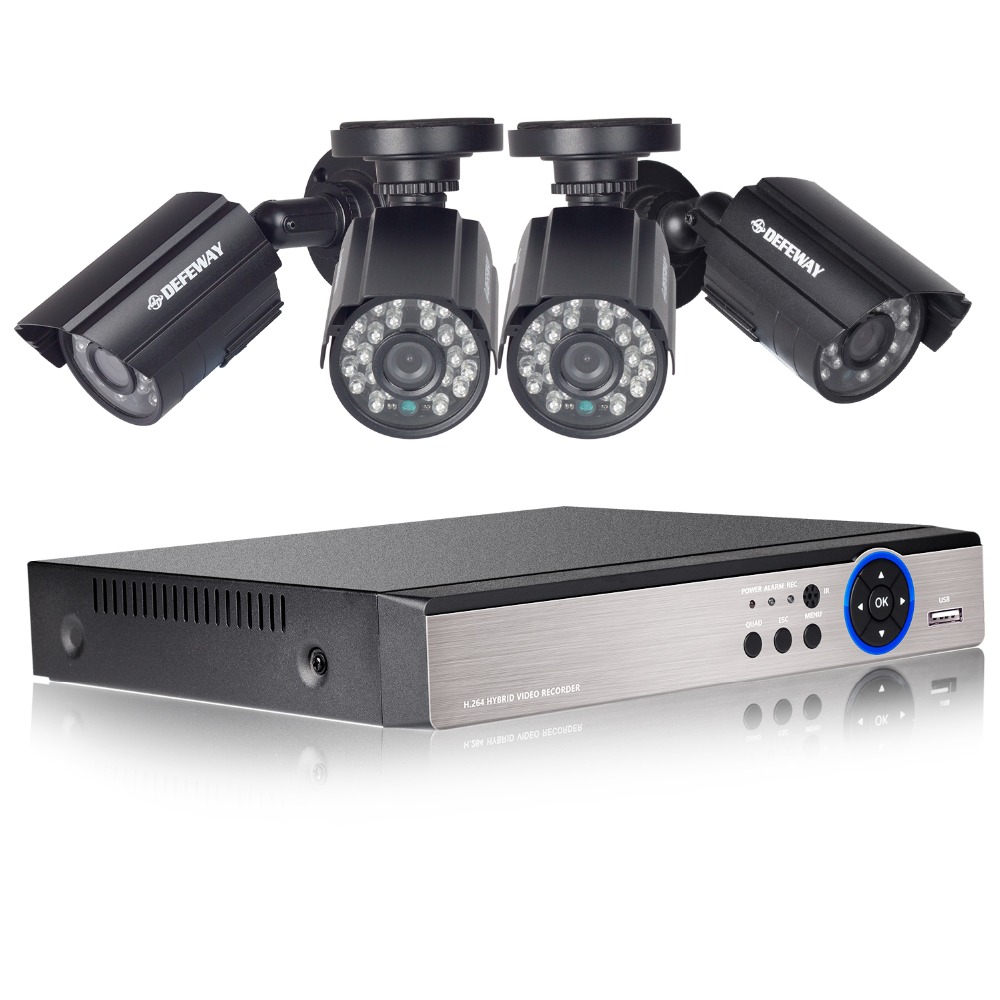

Гибридные

Регистраторы, с гибридной основой, для камер видеонаблюдения ловят сигналы и с ip-устройств, и с аналоговых. При этом минусы не заимствуются.

Так, аналоговый видеорегистратор не видит камеру видеонаблюдения на значительном удалении, или передает сигнал, но с плохим качеством изображения. А установить систему-ip дорого. Тогда Гибридные видеорегистраторы – оптимальное решение для многих.

Виды по количеству каналов

Типы видеорегистраторов делятся еще и в зависимости от количества каналов видео- и аудио- ряда.

Число видеоканалов – одна из главных характеристик регистратора, формирующая как его функциональность, так и стоимость. Количество в данном случае отражает допустимое число подключаемых камер.

Подбирать модель исключительно по данной характеристике не верно. С ростом соединенных устройств, возрастают нагрузки

Так, важно прояснить еще какое максимальное разрешение может быть и какова частота кадров

Количество аудиоканалов отражает предельное число подключаемых к прибору микрофонов. Оно не обязано совпадать с количеством видеоканалов.

Принцип работы

1. Сигнал поступает на видеорегистратор.
2. Поступившие данные обрабатываются с приведением к требуемому формату видеоизображения и сжимаются.
3. Видеоматериал записывается на жёсткий диск (съёмный носитель) для хранения, а также трансляции на монитор или в сеть.
4. Оператор в дежурном режиме просматривает текущую обстановку на мониторе, выводя материал одновременно или последовательно (автоматически/вручную).

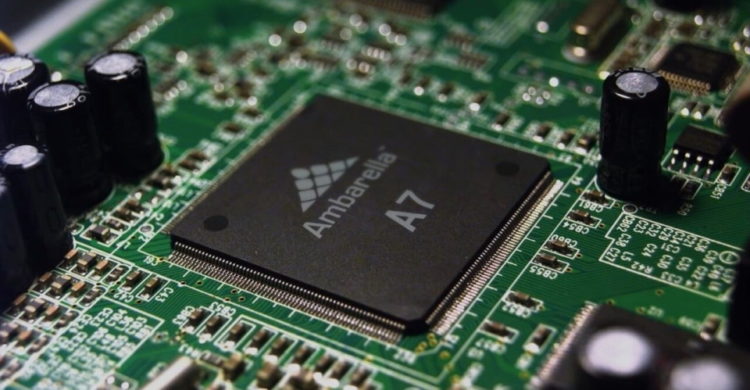

Конфигурация изделия схожа с устройством системного блока компьютера и включает:

аналого-цифровой преобразователь;

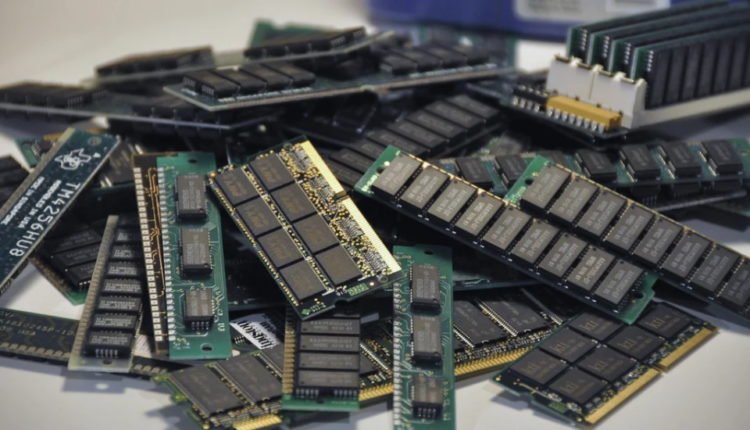

материнскую плату;

оперативную память;

При этом возможно подключение дополнительных компонентов:

внешних накопителей.

Управление единой архитектурой осуществляется специализированным программным обеспечением, позволяющим противостоять посторонним воздействиям в виде вирусных или сетевых атак.

Видеорегистратор: область применения

Исходя из различия в функциональных особенностях данного оборудования, можно сделать вывод, что для эффективного действия видеокамеры необходимо постоянное присутствие оператора или охранника на посту.

Если оператор вовремя не заметит на мониторе и не отреагирует на экстраординарную ситуацию, которую зафиксировала видеокамера, то вернуть упущенный момент будет практически невозможно. В то же время видеорегистратор запишет происходящее на внешний носитель информации и к этой записи всегда можно будет обратиться.

Такие различия обусловливают разные области применения видеокамер и видеорегистраторов. Камеры-регистраторы эффективны в тех случаях, когда нет необходимости в немедленном реагировании на ситуацию и для принятия эффективных мер по безопасности имущества достаточно наличия видеосъемки.

Также видеорегистраторы применяются в тех случаях, когда нужно проконтролировать действия охранной службы либо собрать доказательную базу.

Если же на ситуацию, зафиксированную видеокамерой, необходимо мгновенное реагирование и в записи нет необходимости, тогда целесообразно применять видеокамеру вместо видеорегистратора.

Формат сжатия

На сегодняшний день все видеорегистраторы имеют технологию сжатия H.264, которая позволяет оптимально сжимать видео для достижения наименьшего веса файла не в ущерб качеству. Мы не будем рассматривать старые кодеки сжатия как например Mpeg, просто поверьте H.264 выигрывает по всем параметрам.

Сейчас на рынке систем наблюдения вступает в бой новый алгоритм сжатия H.265, который призван уменьшить битрейт и удвоить сжатие в двое по сравнению со своим конкурентом. Скажу честно, технология очень перспективная, но спешить покупать регистраторы с данной технологией явно не стоит так, как можно наткнуться на обыкновенный обман от производителя.

Жесткий диск для системы видеонаблюдения должен быть стойким к износу, возникающим при постоянных циклах перезаписи. Работа в режиме 24 часа 7 дней в неделю, главная особенность специализированных жестких дисков. Если вы планируете приобрести дорогой регистратор для работы с камерами высокого разрешения не ниже 720P, то только специальная серия дисков, как например WD Purple даст гарантию долгосрочной работы с большими видеопотоками.

КАК ВЫБРАТЬ ВИДЕОРЕГИСТРАТОР

Один из самых очевидных критериев выбора видеорегистратора – число каналов подключения камер видеонаблюдения, количество которых определяется при проектировании системы с учетом стоящих перед ней задач.

Здесь все просто, можно только посоветовать предусмотреть небольшой запас на случай возникновения необходимости добавить в систему видеонаблюдения одну – две видеокамеры. Такое бывает по разным причинам – что- то не учли, непредвиденно изменилась планировка объекта и т.д.

Следующая, заслуживающая внимания характеристика видеорегистратора – разрешение записи. Именно записи, а не текущего изображения. Здесь нужно:

• обеспечить совместимость разрешения камеры видеонаблюдения и видеорегистратора, поскольку иначе худший параметр “съест” лучший,
• руководствоваться требованиями к качеству изображения.

Современные видеорегистраторы обладают достаточной разрешающей способностью для решения большинства стандартных задач

Поэтому рекомендуется обратить внимание, в первую очередь, на скорость записи, а также на количество и объем памяти поддерживаемых жестких дисков (HDD). Оба эти параметра влияют на глубину создаваемого видеоархива

Если нужно записывать звук, то, естественно, следует выбирать видеорегистратор с соответствующим количеством аудио входов.

Другие технические характеристики, как уже говорилось в начале статьи, на мой взгляд, оказывают достаточно опосредованное влияние на выбор регистратора для “стандартных” целей.

Безусловно, если есть необходимость доступа к системе видеонаблюдения, скажем, со смартфона, то появляются определенные нюансы. Однако, это стоит отнести к категории специальных задач, требующих отдельного рассмотрения.

Теперь что касается органов управления. Если не брать в расчет удаленный доступ, то существуют три основных варианта:

• кнопками непосредственно с панели прибора,
• с пульта дистанционного управления,
• компьютерной мышью.

В зависимости от модели видеорегистратора могут быть реализованы все способы управления, или некоторые из них.

Для многих, особенно начинающих пользователей, критичным может оказаться наличие качественного описания (инструкции по эксплуатации), хотя, можно обойтись без них, особенно при интуитивно понятном интерфейсе.

  *  *  *
