Инструкция по кладке камина с чугунной топкой и металлическим дымоходом
Преимуществом монтажа дымоходной трубы из стали ( в нашем случае из сэндвич труб), является то, что вывести его можно через стену. Это значительно расширяет ваши возможности по размещению камина в доме.
Для строительства такого камина вам понадобятся те же инструменты, что и в предыдущей инструкции, а из материалов необходимо подготовить:
- Чугунную топку со стеклом.
- Комплект сэндвич труб.
- Силиконовый герметик.
- Хомуты, тройник.
- Колено на 45 или 90( в зависимости от расположения дымоходной конструкции).
- Кронштейн для опоры дымоходной трубы.
- Минеральная вата (для изоляции прохождения трубы через перекрытия).
- Защитный зонт на трубу (от осадков и мусора).
Обустройство отдельного фундамента производится стандартно с заглублением грунта, возведением опалубки и цементирования.
Изоляция стен от камина. Вплотную монтировать к стене камин нельзя. Поэтому между деревянной стеной, у которой будет стоять камин необходимо выложить суперизолом. Если пространство позволяет, можно возвести дополнительную тонкую стену из силикатного кирпича. Учтите, что стена в этом случае должна возводиться на том же фундаменте, что и камин. Учтите это при проектировании. Размер стены должен превышать размер камина на 50-70 см с каждой стороны.
Кладка основания (2 ряда укладываются сплошным кирпичом).

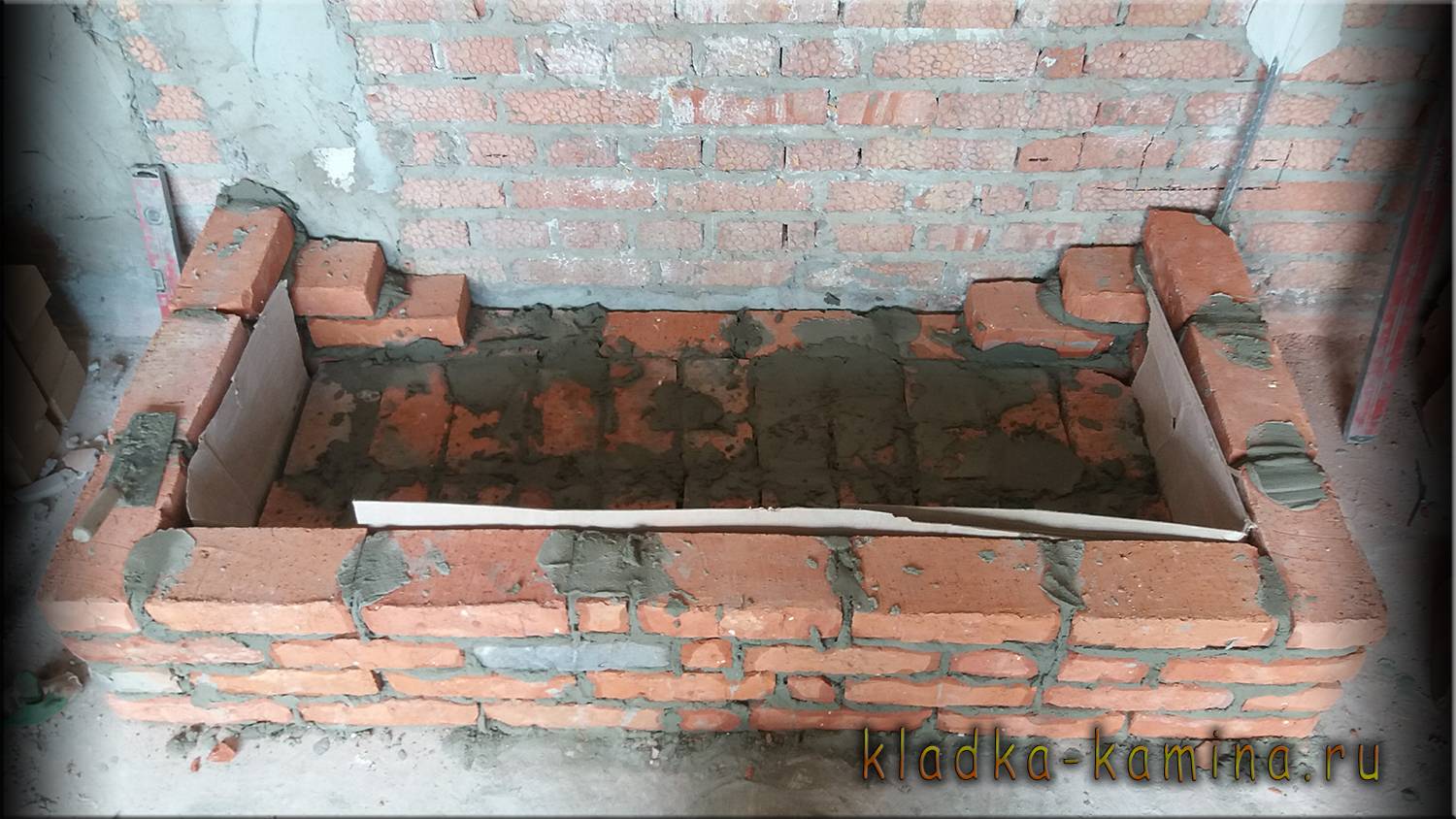

Возведение постамента – 4 ряда выкладываем красным кирпичом в виде буквы П. Если вы выбрали широкую топку, то ширина постамента должна быть также увеличена. Используйте цементо-глиняный раствор при кладке кирпича. Постамент позволит увеличить теплоотдачу камина, ведь холодный воздух будет забираться снизу и, проходя через топку, подниматься вверх.
Установка зольника.
На 4 ряду кирпича делаем пазы, используя напильник, и вставляем в них металлические уголки ребрами вверх.
Кладем 5-й ряд кирпича, который будет идти основанием под топку. Наносим на него слой огнеупорной мастики.
Устанавливаем чугунную топку.
Для этой работы вам понадобится помощник из-за большого веса конструкции. Необходимо аккуратно опустить топливную камеру снизу вверх, при этом с отступом от задней части стены на 5 см. Пока мастика или огнеупорный клей не застыл, проверьте строительным уровнем степень наклона по горизонтали. На этом этапе еще можно исправить погрешности.
Монтаж дымоходной трубы из сэндвич-труб.

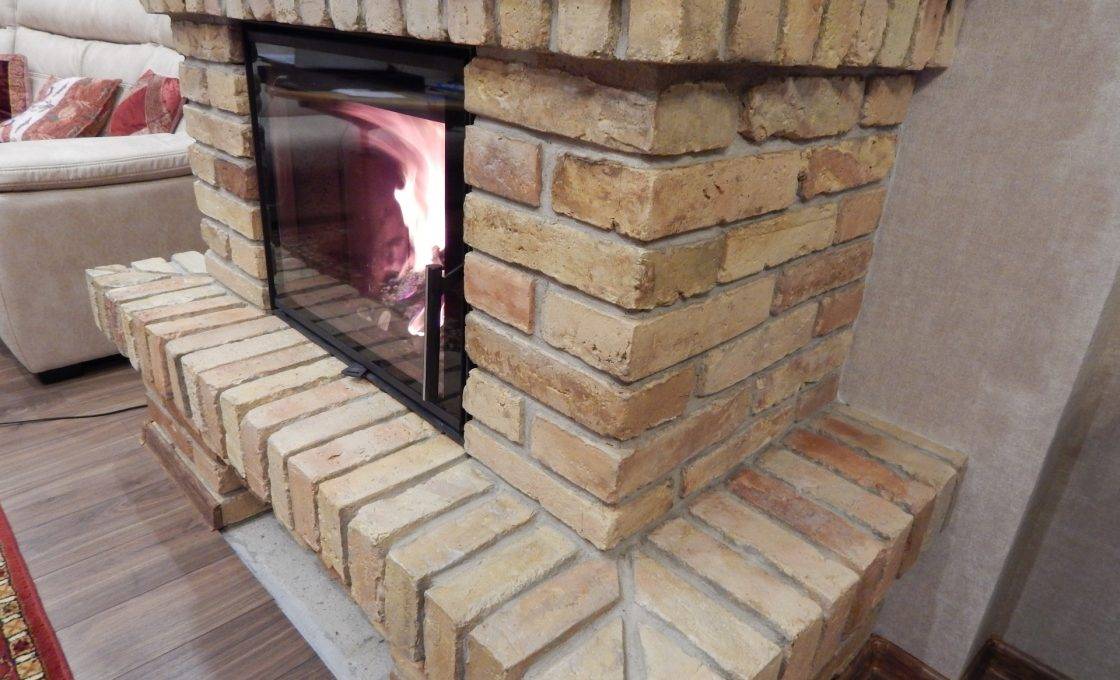

Обкладка топки кирпичом
После того как топка подключена к дымоотводящей трубе, необходимо обложить ее кирпичом, используя термостойкий клей или цементный раствор.
При обкладке топки, очень важно учесть тепловой зазор в 5 мм между чугунной стеной и внешним кожухом. Порядовка в этом случае не важна, так как, по сути, вы возводите кирпичный короб по размерам готовой топки
На этапе отделки дымохода, очень важно следить за тем, чтобы облицовка не опиралась на трубу.
Облицовка дымоходной трубы гипсокартоном. Сразу по схеме возводится каркас из металлического профиля, на который саморезами прикручивается гипсокартон.
Изнутри его необходимо утеплить теплоизоляционными матами из негорючего материала. При этом следует фольгированной стороной их крепить к топке и дымоходу.
Внешнюю часть обшиваем гипсокартоном.
Облицовочные работы. Красиво отделать камин можно любым облицовочным материалом: клинкерным кирпичом, декоративным камнем, штукатуркой и т.д. После того, как выполнены облицовочные работы, можно выполнять напольное покрытие. Учитывайте, что паркет или ламинат нельзя вплотную стелить к камину. Расстояние должно составлять не менее 80 см.
Сушка камина и протопка.
Когда все работы окончены, украсить камин можно стильной дровницей, выполненным своими руками.
Вряд ли кто поспорит, что на мерцающий огонь в камине можно смотреть бесконечно долго.

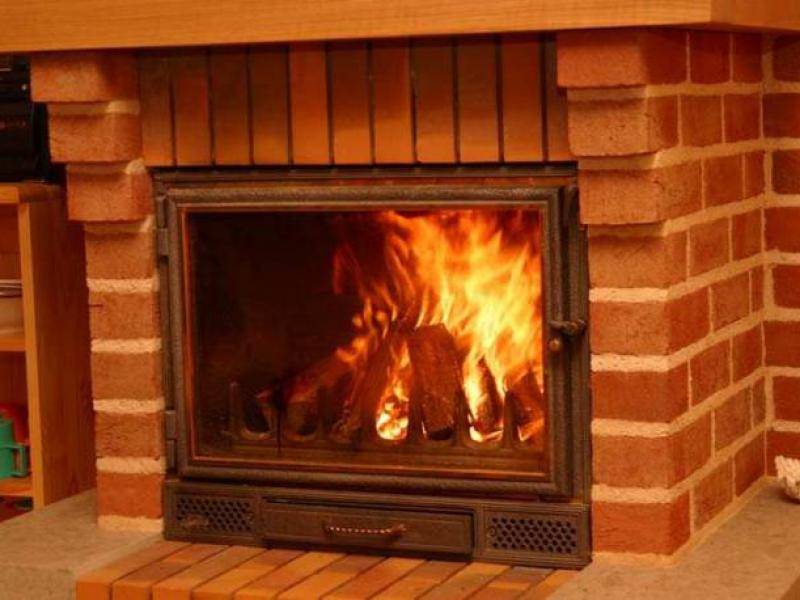

Камин с топкой
А если все четко выполнить по нашей инструкции, то такой камин будет радовать не только созданием особой ауры домашнего уюта, но и подарит тепло, обогревая дом.
Чтобы вам легче было разобраться со строительством камина своими руками, предлагаем ознакомиться с подробной видео инструкцией.
Фундамент
Когда речь идет о рабочих моделях камина, стоит учесть множество факторов.
- Фундамент возводится отдельно от других несущих стен и перекладин, так как нагрузки на элементы совершенно разные, может произойти перепад давления на перекрытия, ведущий к разрушению здания.
- Площадь подошвы должна быть больше основания конструкции.
- Минимальное углубление – не менее 50 см. Реальная величина зависит от свойств почвы, как и мероприятия по ее уплотнению.
- Глубина котлована под камин должна быть ниже линии промерзания грунта на 20 см.
- Свободное пространство между перекрытием здания и фундаментом не менее 5 мм. Это позволит при перепаде температур избежать трещин, деформации элементов строения и конструкцией очага. Зазор обычно заполняется песком.
О том, как сделать камин из кирпича своими руками, смотрите в следующем видео.
Фундамент. Чертеж, этапы строительства
- Делаем разметку на полу, строго проверяя точность углов и линий, удаляем участок пола по намеченному контуру (роем котлован) глубиной от полуметра до полутора (в зависимости от конструкции будущего сооружения и его веса). Длину и ширину котлована делаем на 30-35 сантиметров больше, чем габариты кирпичной кладки камина.
- На дно вырытой ямы укладываем ряд песка, мелкого гравия или их смесь. Производим утрамбовку и выравнивание.
- Опускаем на утрамбованный слой песка (гравия) опалубку, дополнительно обмазанную снаружи гидроизоляционным материалом (битумом и подобными). Высота опалубки не менее 15 см. Периметр опалубки = периметр камина + 15-20 см с каждой стороны. На дно опалубки стелим арматурные прутья, закрепляя их между собой при помощи сварочного аппарата (крест-накрест).
- Заливаем опалубку смесью гравия, песка и цемента (бут), а зазор между стенками опалубки и стенками котлована заполняем чистым просеянным песком.
- Расстояние между уровнем пола и верхним слоем утрамбованной и выровненной смеси цемента, песка и гравия должно составить около 5-7 см.
- На фундамент укладывают гидроизоляционный материал (рубероид), желательно в два слоя.
- После заливки фундамента выжидают 1 неделю для его усадки и полного застывания.
Правильность заливки фундамента для камина проверяют уровнем на каждом этапе.
- 1 Ряд.Сплошная кирпичная кладка (основание камина). Кирпичи разрезаются под различными углами, согласно чертежу.
- Во втором ряду оставляют пространство для монтажа металлического зольного ящика.
- 3 Ряд.Частично закладывают кирпичами зольник.
- 4 ряд.Желтым отмечено, где использовать шамотный кирпич. В этом ряду производят монтаж колосниковой решетки и начинают выкладывать топку.
- 5 ряд.Строительство портала и стенок. Если необходимо выделить портал, кирпичную кладку сдвигают вперед на несколько миллиметров.
6 – 9. В этих рядах выкладывают топливник, согласно проекту, тщательно проверяя уровнем горизонтальность строения.
10. Формирование портала с использованием кружала или временных перемычек.
11-12. Кладка стен и строительство портала. Кирпичи режут на месте, чтобы обеспечить их плотное прилегание. При резке необходимо использовать средства защиты органов зрения и дыхания от попадания строительной пыли (очки и марлевая повязка).
13-14
В этих рядах кирпич ставят наклонно, формируя стенки под углом 45-60 градусов.Важно! Нумеровать каждый ряд кирпичной кладки мелом, чтобы не ошибиться при строительстве.
15. Доведение кладки до высоты наклонных стенок (зеркала).
16-18
Снова выкладывают наклонные стенки.
19. Топку сужают, сдвигая кирпичи на несколько миллиметров.
20. Дымоход сужают во фронтальной части.
21. Производят выравнивание кладки над порталом и стенками камина.
22-23. Из кирпича строят выступ, предупреждающий: проникновение в топку сажи и холодного воздуха – печной зуб.
24. Кирпич кладут ровным рядом, на фасадной части формируют каминную полку.
25. Двадцать пятый ряд перевязывают с предшествующим. В месте, где планируется установка задвижки, с кирпича стачивают ¼ толщины.
26. Начинают кладку дымохода, устанавливают задвижку, каминную полку приводят в надлежащий вид, декорируя ее.
27. Внутри дымохода закрепляют мастикой трубу из нержавеющей стали.
28-… Строительство дымохода камина.
Важно! В том месте, где дымоход соприкасается с потолком, его обшивают фольгой или листами железа.
Последний пункт – установка металлических компонентов и отделка.
На газу
От дровяных газовые камины отличаются, прежде всего, типом используемого топлива: для этого потребуется наличие в доме подведенной газовой магистрали. Качественный и эффективный дымоход потребуется и здесь: это является важным условием безопасной работы прибора. Конструкция на газу не обязательно должна быть стационарной: в продаже можно найти мобильные очаги, дающие возможность менять дислокацию. Это особенно удобно в тех случаях, когда по очереди необходимо обогреть несколько комнат: для этого монтируется дополнительная разводка подающего трубопровода.
Сильные стороны газовых каминов:
- Бесшумность.
- Высокая скорость растопки.
- Простое использование.
- Высокая пожарная безопасность.
Основные фиксированные размеры
Стандартизация размеров вовсе не означает, что все камины должны быть клонированы из одного. Дело в том, что среди всех габаритов определяют такие, которые влияют на его функциональность. Именно эти габариты и должны соблюдаться. Среди них выделяются линейные размеры топки, площадь дымового канала, расстояние от пола до нижней грани каминного окна, положение дымового зуба относительно пода камина, ширина канала в районе перекрытия зубом.
Фиксирование размеров не означает установку их абсолютного значения. Перечисленные габариты находятся в зависимости от объема комнаты, которую придется отапливать. Но между ними установлена математическая взаимосвязь, нарушать которую нельзя. При создании проекта можно воспользоваться одной из множества готовых таблиц, в которой указаны все необходимые для данных условий значения. Такая таблица является повседневным инструментом любого мастера.
Размеры элементов камина
Несмотря на то что подобные таблицы можно найти в любом источнике, каждый мастер, даже начинающий, должен иметь представление о способе формирования этих данных.
Кладка
При установке, необходимо внимательно класть первый ряд. Согласно руководствам и правилам он укладывается без вяжущей смеси. Кирпичи предварительно смачиваются, чтобы избежать впитывания влаги из раствора.
Перед выкладыванием, требуется отобрать качественный, целый кирпич на топочный отсек. Камни, которые уже использовались полностью вычистите от грязи. Приступайте к кладке первого ряда.
- Отступив50 мм от края основания соберите первый ряд кирпича, не добавляя раствор. Монтировать нужно начиная с наиболее привлекательных наружных камней. Затем заполняется середина.
- Используя деревянную планку, выровняйте ряды кирпичей под прямым углом.
- Замерьте длину диагоналей. Расхождение не должно превышать 5 миллиметров.
- Расположите кирпичи на раствор, проверяя горизонталь строительным уровнем.
Остальные ряды монтируются аналогичным образом. Изначально требуется всухую смоделировать расположение. Подогнать при помощи измерительных приборов, посадить на раствор. При необходимости камни подрезаются.
Для упрощения работы, после двух рядов кладки можно спроецировать на потолке несколько точек при помощи отвеса, пометить маркером. Установить в потолок несколько саморезов, на которые подвесить нити с грузиками, которые будут маркерами размеров конструкции.
Возведение боковых поверхностей:
- Кирпичи окунаются в воду на несколько минут, пока не выйдут все пузырьки газа. Огнеупорные кирпичи промываются от пыли.
- Не делайте швы толще 5 миллиметров. Максимально прижимайте кирпич к соседним камням, удаляя лишнюю смесь.
- Стенки газового канала должны быть гладкими.
- Перед сборкой дымосборника и каминного зуба, в местах наклона, подрезки кирпичей выложите конструкцию без раствора. Это даст возможность подогнать кирпичи.
Базовые критерии
Если рассматривать вопрос о том, как выбрать электрокамин исключительно в рамках определенных критериев, то можно выделить следующий ряд свойств:
Размеры всего сооружения. Выбор габаритов электрического камина следует производить отталкиваясь от размеров конкретного помещения, в которое он будет установлен
Важно соблюдать визуальные пропорции, для больших комнат искать крупные, массивные и пышные приборы, для маленьких — небольшие.
Стиль портала. Внешний вид всего изделия должен подходить под стилистику дизайна комнаты
Желательно так же учитывать цветовую гамму. В этом случае интерьер будет гармоничным, сбалансированным с явно выраженным акцентом.
Отделочные материалы. Материал из которого сделан портал могут быть разными, активно используется дерево, МДФ, полиуретан, реже применяется гипс, камень, керамика, мрамор. Худшим вариантом будет обрамление из пластика, ненатурального и не самого качественного материала, который при нагревании может испарять вредные вещества.
Управление прибором. Очень хорошо, если аппарат имеет гибкие возможности по настройке своей работы. Например, регуляция уровня обогрева, увеличение интенсивности огня, его яркости, высоты пламени, уровня звука.
Светлый и приятный дизайн гостиной комнаты
Мощность устройства. Этот параметр важен, если система оснащена функцией обогрева. Для нормальной теплоотдачи необходима мощность порядка 1,5-2,5 кВт
При этом важно какого качества у вас проводка в доме, сможет ли она держать подобные нагрузки. Если аппарат используется исключительно как декоративный элемент, этот критерий можно опустить
В этом случае прибор становится по-настоящему энергосберегающим.
Звуковое сопровождение. В большинстве приборов предусмотрен звуковой ряд, но есть и модели, где подобный функционал устанавливается дополнительно, по желанию. Очень хорошо, если в устройстве есть USB, через которое можно управлять звуком, например, включать горение дров, шелест ветра, всплески воды или музыку.
Возможность использования ароматизаторов. Некоторые приборы дают возможность сгенерировать определенный запах, который, как вы понимаете, имеет прямое отношение к сгорающим дровам. В принципе, запах может быть любой, какой вы установите.
Увлажнение воздуха. Электрокамины с парогенератором позволяют дополнительно увлажнять воздух в помещении, что очень удобно. Для дома за пределами города такой функционал не так необходим, но для маленьких городских квартир с нерегулируемым отоплением очень полезен.
Рекомендовать каких-то конкретных производителей нет смысла, поскольку в настоящее время большое количество компаний производит достаточно качественные устройства. В то же время стоит понимать, что стоимость нормального прибора не может быть минимальной. К тому же нередко для полного комплекта приходится докупать дополнительные аксессуары. Для создания в доме хорошего очага потребуется некоторый бюджет, и это нужно понимать.
Разобравшись что такое электрокамин, узнав основные критерии его выбора, вы непременно подберете для домашнего использования подходящий вариант. Домашний очаг подобного уровня принесет в ваш дом спокойствие, теплоту и уют. При этом понимание, что ваш очаг бутафорский возможно и будет присутствовать, но факт того, что он работает автономно и не требует особого ухода, определенно настроит вас на самый положительный лад.
Выбор размеров и формы камина
Любые строительные работы начинаются с проекта, и прежде чем приступить к постройке камина, необходимо определиться с размерами и формой вашего очага, ведь от них зависит не только его внешний вид, но и ваша безопасность.
Какие размеры камина считаются идеальными? Однозначного ответа на этот вопрос не существует, вам придется ориентироваться на размеры комнаты, классические пропорции и стандартный размер кирпича.
- Определяем размеры топки. Для этого измеряем площадь комнаты и делим ее на 100. Например, для гостиной площадью 30 квадратных метров достаточно площади камеры сгорания 0,3 метра.
- Находим глубину топки. По отношению к ее ширине глубина должна быть в 1,5-2,5 раза меньше. Так, для выбранной площади топки 0,3 метра при отношении глубины к ширине 1:2 глубина будет равна 37,5 см – полтора кирпича, а ширина 75 см – три кирпича.
- Находим высоту топки. Она должна быть больше ширины в 1,5 раза: для топки шириной в три кирпича принимаем высоту чуть более метра, что соответствует 14-15 рядам кладки.
- Определяем еще один важный параметр – площадь дымового отверстия. Она должна иметь отношение к площади топки как 1:10 или 1:15. Сама дымовая труба может быть чуть шире, при этом высота прямого участка не должна быть менее 3 метров и более 5 метров, в противном случае будет сложно добиться устойчивой тяги.
Проще всего использовать готовые чертежи каминов из кирпича – в этом случае вам не придется самостоятельно прорисовывать раскладку и удастся избежать неприятных сюрпризов при растопке. Из предложенных вариантов вам предстоит выбрать наиболее подходящий по размерам и форме камин, после этого можно закупать материал и приступать к работе.
Кладка камина своими руками

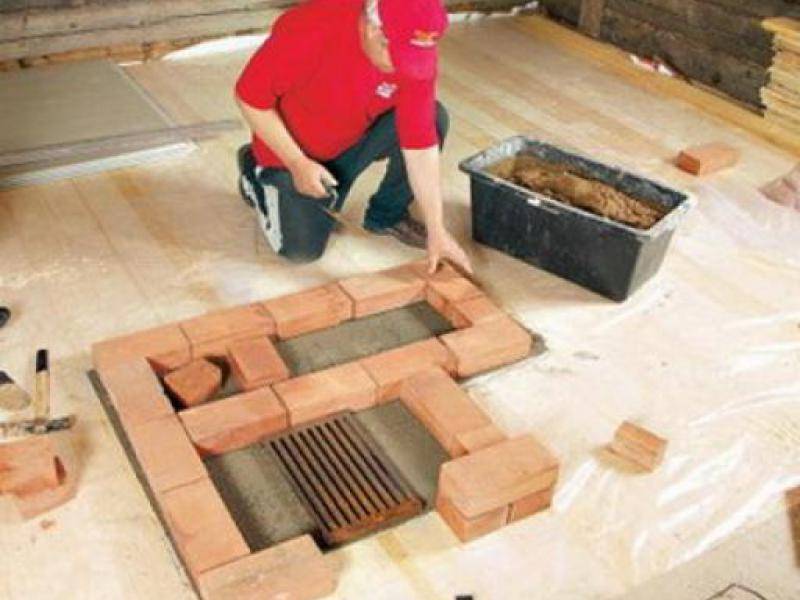

Очень пристальное внимание следует уделить раскладке кирпичей первого ряда, которые по правилу укладываются без применения раствора. Требуется уровнем проверить горизонтальность рядов, прямоугольность поворотов и свериться с порядовкой
В дальнейшем перед кладкой кирпича на раствор раскладывают его на сухую, чтобы определиться с соответствием схеме порядовки. Класть кирпич своими руками очень увлекательно и вскоре начинающий мастер легко с этим справляется.
Рекомендуется сделать фото промежуточных процессов, чтобы в дальнейшем при необходимости легко восстановить в памяти последовательность работ.
Чтобы кирпич не впитывал всю влагу из раствора, следует замочить его в воде на 20 минут для набора влаги.
Первый ряд кирпича выводит мастера на уровень пола. Его можно класть в четверть кирпича или вполовину. А следующие ряды кладутся только плашмя. Вся часть камина над полом до начала топки по высоте должна быть 30 см или выше.
Далее предусмотрена установка зольника и дверцы поддувала. Зольник иногда выполняется в виде выдвижного ящика. Дверца покупается в строительном магазине или варится самостоятельно из толстого металла.
Кладка камина выполняется в соответствии с ранее разработанным планом. Кладка топочной камеры ведется на высоту, которая принята по проекту, а высота камеры для сбора дыма составляет обычно пять — шесть рядов. Дверца в топочной может отсутствовать или быть выполнена из жаростойкого стекла, которое позволяет наблюдать за языками пламени. Она не дает рассыпаться искрам.
Если дым будет проходить по кирпичному дымоходу, тогда после каждого ряда кладки своими руками производится очистка от выступающего раствора, затирка и сглаживание швов. Любые неровности на стенках внутренней кладки уменьшают тягу и способствуют задымлению комнаты.
Выложив камин своими руками, каждый хозяин сможет собрать вокруг этого теплого очага круг друзей или проводить релаксацию после работы.
Варианты постройки каминов своими руками
Недостатки
В режиме обогрева электрокамин сушит воздух. Поэтому не забывайте проветривать помещения или использовать увлажнитель. Но его ключевой недостаток — огонь ненастоящий, фактически это имитация. Все производители соревнуются в имитации живого огня. Дрова могут находиться на разных стадиях прогревания, от едва зажженных поленьев до обгорелых углей.
Давайте разберемся что находится внутри. Зеркала, лоскутки тканей, яркая лампочка и небольшой пропеллер. Все это имитирует эффект горящего пламени. Для того чтобы получить лучший эффект от вашего камина — постарайтесь расположить его как можно дальше от дневного света. В этом случае вид будет максимально приближен к натуральному.
Итог. Электрокамин это прибор простой при монтаже и обслуживании а при правильном расположении относительно дневного света можно получить натуральный эффект огня.
Варианты дизайна
Камины, как интерьерное решение, довольно универсальны. Они подходят не только историческим или деревенским направлениям, современная интерпретация домашних очагов позволяет внедрять их в обстановку урбанистических, техно и экостилей. Фактически для любого интерьера найдется свой образ камина.
Классический
Камины для помещений в классическом стиле имеют идеальные геометрические формы. Чаще всего фасад выполняется из светлого натурального или искусственного камня. Классицизм – это стиль строгой роскоши, его характерные элементы – колонны, умеренная лепнина, все это отражено в оформление классических порталов.
Кантри
Каждый народ выработал свои интерьеры с деревенским колоритом, и не всегда в них камин представлен массивной конструкцией из красного кирпича. Рассмотрим подробнее.
- Прованс. Для стиля французской деревни фасады очагов оформляют изразцами, выкладывают камнем или применяют простой дизайн с применением белого камня.
- Американский кантри. В отделке каминов для данного вида интерьеров применяют облицовочный камень. Иногда порталы оформляются простым гипсовым фасадом с элементами натурального дерева.
Хай-тек, минимализм
Камины для интерьеров хай-тек, минимализм и других городских направлений имеют четкие графические линии, используют современные материалы, выглядят просто, но стильно.
Кирпич, камень или металл – лучшие материалы для оформления камина в промышленном стиле.
Изготовление
Так уж водится, что даже при любой степени доступности разных моделей каминов в магазине нас интересует вопрос о том, как сделать камин из металла своими руками. Причем этот интерес побуждается не только желанием сэкономить. Здесь можно воплотить все свои представления о расположении, форме и отделке живого очага. После всех выполненных работ с негой погрузиться в мягкое кресло и чувством удовлетворенности слушать потрескивание дров в топке.
Каминная система с живым огнем
Прежде чем приступать конструировать металлический камин своими руками, необходимо ознакомиться с рядом аспектов, которые не только помогут повысить эффективность его работы, но и необходимы для обеспечения нужного уровня пожарной безопасности.
- Стенки корпуса камина во время горения дров сильно нагреваются. Кстати, этот факт следует учитывать при выборе комнаты для установки. Ни в коем случае нельзя этого делать в детских спальнях. Со всех сторон близко расположенные поверхности требуется изолировать, это касается стен и пола.
- Дымоход, обеспечивающий отвод продуктов сгорания, он должен быть выведен через крышу на улицу, поэтому несмотря на мобильность камина, следует хорошенько продумать место его дислокации.
Самодельный камин можно сделать из любого материала: меди, железа, стали, чугуна. Как правило, железные камины по себестоимости обходятся дешевле, но по производительности уступают медным или чугунным. Металл для основной топки по своей толщине должен иметь показатели 3-5 мм. Подготовив нужное количество листов, а также уголки для изготовления каркаса, можно приступать к действию.
Схема с размерами для сборки каркаса
Чтобы легче было начать конструировать камин из металла своими руками, нужно заготовить необходимые чертежи, по которым будет осуществляться кроение листов и сборка. Существуют готовые проекты для разных типов каминов, но вы можете самостоятельно применить свои художественные способности. Тем более что особых требований к конструкции не предъявляется, поэтому моделирование и чертежи производятся с учетом нужных геометрических форм и размеров.
Начинать сборку необходимо с подставки для камина. Она выполняет двоякую функцию, с одной стороны, подставка изолирует топку от пола приличным расстоянием, а с другой – обеспечивает доступ холодного воздуха, который необходим для горения и является теплоносителем. Подставка будет представлять собой прямоугольную рамку, которую нужно сварить из уголков, и ножек, обеспечивающих возвышение над полом на 15-20 см. Получившаяся рамка зашивается листом железа.

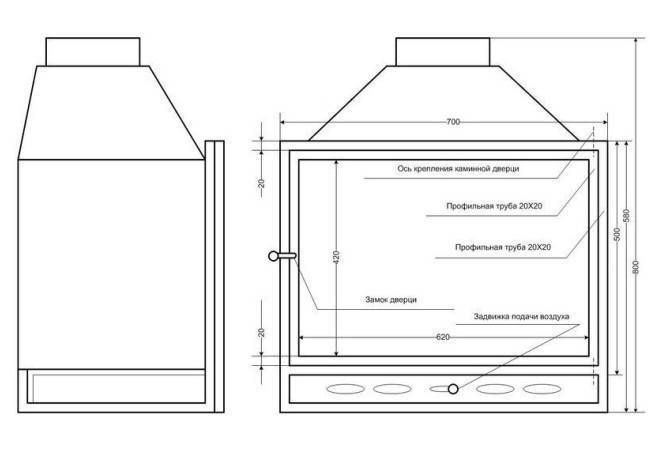

Чертеж с размерами для будущего изделия
Корпус готовится из металлических листов в форме параллелепипеда. В верхней части производится отверстие для дымохода. С фасадной стороны к стенке привариваются петли, и устанавливается дверца. Все эти манипуляции требуют навыков работы со сварочным аппаратом. Если первоначальный внешний вид не обладает эстетикой, то не следует забывать про отделку поверхности, с помощью которой вы сможете завуалировать все изъяны.
Топка должна быть разделена на две части, но в качестве перегородки используется не глухая стенка, а задвижка, способная регулировать зазор между секциями.
- Одна часть будет служить для непосредственного сгорания дров.
- Вторая используется в качестве дымосборника перед его попаданием в дымоход.
Такое устройство топки позволит на некоторое время задержать тепло, чтобы его отвести через стенки корпуса. В нижней части топочной камеры устанавливается колосниковая решетка и выполняется зольник. Он должен быть достаточного размера, чтобы в нем могла скапливаться зола как минимум за один цикл работы камина.
Какие бывают камины в зависимости от способа излучения тепла и конструкции топки
Здесь основное различие заключается в количестве сторон, куда очаг отдает тепло от топки – только перед собой или в разных направлениях. Можно сказать проще – количество сторон камина определяется числом мест, с которых видно огонь в топке.
Односторонний
Это наиболее простая и распространённая конструкция которая характеризуется высокой теплоотдачей за счет наклонных стенок топки. Они отражают тепловую энергию, полученную от огня, которая выводится через основное окно топки и прогревает помещение.
Двусторонний

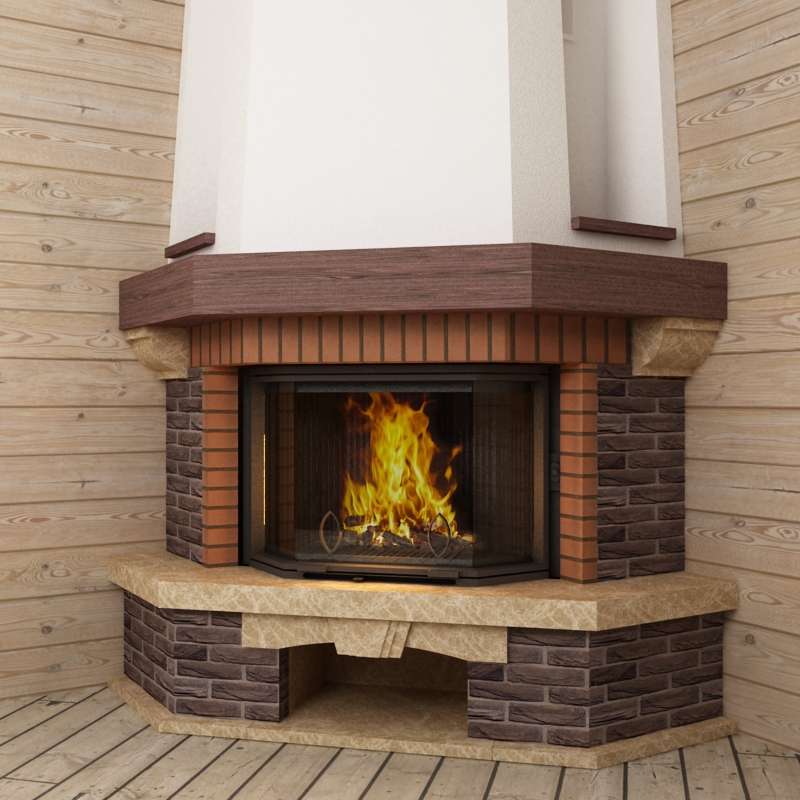

К таким каминам могут относиться угловые, островные и некоторые пристенные модели, в которых прозрачными являются две соседние или противоположные стороны топки.
Чаще всего такую модель выбирают из-за её оригинального внешнего вида, но перед тем как выбрать камин с двухсторонней топкой, обязательно надо учитывать присущие ему недостатки:
- Дымоход должен быть рассчитан на большую тягу, ведь топливо будет прогорать быстрее. Соответственно, к помещению будут повышенные требования в плане вентиляции.
- Так как внутри топки меньше отражающих поверхностей, то соответственно уменьшается количество тепла, что поступает в помещение – меньшая энергоэффективность конструкции.
- У такого камина не одна, а две стороны, за которыми надо следить чтобы из них не выпал тлеющий уголек. Соответственно, больше площадь напольного покрытия, которую надо защищать от воздействия высокой температуры.
Трехсторонний
Главный плюс такого конструктивного решения – в дизайнерской оригинальности. С виду такой камин напоминает аквариум для костра, который одной стороной встроен в стену, а сверху к нему приделан дымоход. Смотрится это все действительно очень красиво, но не лишено определенных недостатков – таких же, как у двухстороннего камина, только ярче выраженных:
- Напольное покрытие должно быть отделано термоизолирующим слоем с трех сторон.
- Хоть тепло у такого очага расходится в три стороны, но основной эффект ощущается только с центральной (противоположной отражающей поверхности).
- Невысокая энергоэффективность камина.
Установка своими руками
При желании можно сделать металлический камин самостоятельно по нарисованным самостоятельно или выбранным в сети чертежам. Его изготовление не займет много времени. Для самодельного камина понадобится небольшой навык сварочных, строительных и монтажных работ, а также следующие материалы:
- для основания камина и защиты стен – листы жаропрочного покрытия, а также жаростойкая плитка или стальные листы толщиной 5 мм;
- для корпуса камина – стальные уголки для рамки и листовая сталь;
- для дымохода – трубы, при необходимости – металлические колена к ним, а также теплоизоляционный материал;
- для завершения работ и оформления – колосниковая решетка, стеклянная дверца топки, а также крепежные элементы.
Примерная пошаговая инструкция по установке будет выглядеть следующим образом:
Перед установкой камина необходимо подготовить поверхность пола и стен в месте, где он будет установлен. Как правило, производится теплоизоляция минеральной ватой и стелется металлический лист жаропрочной стали. Чтобы сделать место вокруг камина более эстетичным, можно выложить его плиткой или кирпичом.
Топка печки выполняется на основе рамки, сваренной из металлических уголков и установленной на ножки. Стенки печки необходимо выполнять двойными для более эффективного дожигания топлива и более долгого сохранения тепла в ней. В передней стенке печки необходимо сделать отверстие для загрузки туда топлива, а внизу установить колосниковую решетку и зольник.
После создания корпуса печки необходимо соорудить вытяжку с дымосборником. В зависимости от расположения камина, дымоход будет либо напрямую выходить через крышу на улицу, либо будет ступенчатым. Во втором случае необходимо использовать переходные колена, которые изогнут дымоход и позволят «спрятать» его в стене. Все стыки обязательно промазываются жаростойкой мастикой и прокладываются минеральной ватой.

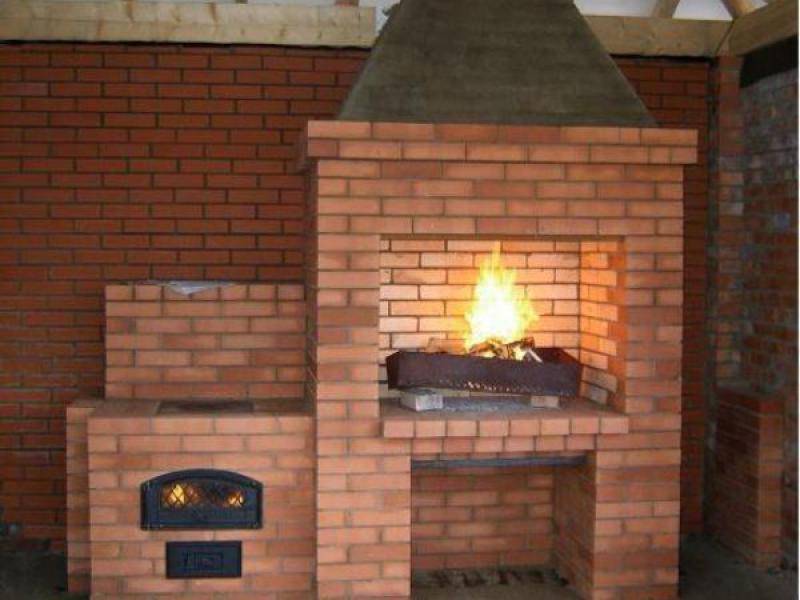

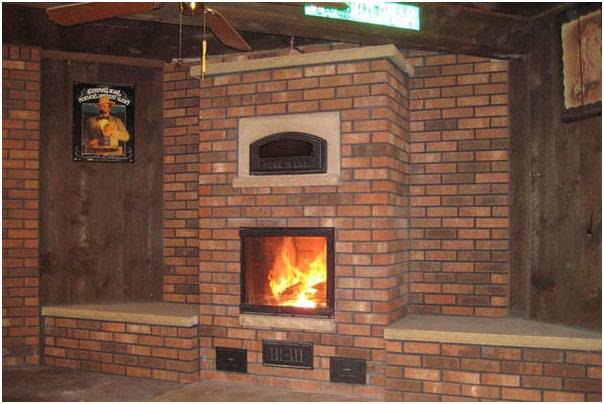

Возведение камина своими руками из кирпича
Вначале определяют место в комнате для расположения камина. Рекомендуется делать выбор с учетом окон и возможных перемещений потоков воздуха. Строить камин напротив отрывающихся проемов не рекомендуется.
Камин не используется в большинстве случаев, как единственный источник тепла в комнате, так как печь такого типа отдает комнате только пятую часть тепла, остальной горячий воздух «вылетает в трубу». Но камины делают для эстетического наслаждения, они придают отделке комнаты оригинальное дополнение. Если при этом камин работает без задымления и не доставляет владельцам неприятностей, тогда все домочадцы будут стремиться коротать холодные зимние вечера у этого потрескивающего источника духовной и тепловой энергии.
Для выбора места камина первоначально определяются с расположением будущего дымохода. Он не должен при проходе через конструкцию кровли требовать переноса несущих балок или стропил. Расстояние от воздуховода до ближайшей деревянной составляющей кровли должно быть не ближе, чем 0,7 м.
Также обращают внимание на расположение половых балок и лаг нижнего перекрытия. Их тоже стараются, по возможности, не реконструировать
Стена за камином нагревается от постоянно поднимающегося горячего воздуха, тем более рекомендуется сделать надежную тепловую изоляцию с применением слоев асбеста и фольгированного отражателя или листа стали

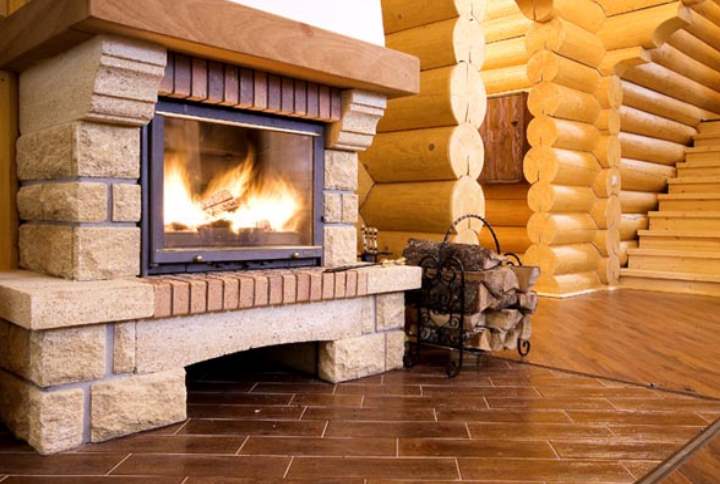

Изоляции деревянных стен уделяют особое внимание
Проверку работоспособности вновь сложенного камина проверяют через пару недель после окончания работ. За это время все составляющие и материалы просохнут и приобретут крепость.
