Какие бывают виды розеток для электропроводки в квартире, и как их правильно выбрать: экспертное мнение

Виды розеток по мощности подключаемых потребителей

Суммарная мощность приборов, подключаемых к розетке – это ключевой аспект выбора розетки.

В идеале, на каждый прибор должна идти одна розетка и линия проводки, но иногда существует незапланированная потребность подключить два и более прибора к одной розетке через специальный электрический двоитель-троитель.

Существует формула, по которой можно узнать, какие розетки выбрать для того или иного прибора (с солидным запасом, желательно), исходя из его потребляемой мощности, которая измеряется в Ваттах (обозначается буквой W или русской В):

 A=W/V

То есть сила тока, измеряемая амперами (A), равна мощности прибора (W, Ватт), разделенной на напряжение (V, Вольт). Дело в том, что автоматические выключатели и розетки подбираются по силе тока, а на приборах упоминается лишь потребляемая мощность, поэтому необходимо переводить величины по данной формуле, чтобы их сравнить.

На практике это выглядит так: электроплита имеет мощность 5 кило Ватт, то есть 5000 Ватт и рассчитана на напряжение 220 Вольт, соответственно, 5000/220=22,7A. Это значит, что розетка электрическая  должна быть рассчитана как минимум на данную силу тока.

Розетки старого, еще советского образца, применялись мощностью в 6А и 10А, современные же бытовые розетки рассчитаны на максимальный порог – 16А, отдельным классом являются силовые розетки (не относящиеся к бытовым, но применяемые в быту в ряде случаев). К таковым силовым, применяемым в быту, относится розетка для плиты электрической, которая рассчитана на более чем 16А — на 25А и даже больше – 32А. Однако чаще всего высокомощные приборы, которые требуют более 25А, подключаются несъемным способом, то есть напрямую силовым электрическим кабелем.

Расчет сечения кабеля

Площади сечения провода указаны в соответствующем стандарте. Их значение зависит от силы тока, материала ТПЖ и условий монтажа. Стоит помнить, что при эксплуатации кабеля, используя его максимальные возможности, жилы будут нагреваться до высоких температур.

Если в одном лотке использовать несколько таких проводов, то при совместном нагреве величина допустимого значения тока уменьшится до 30%.

Для того чтобы правильно посчитать сечение кабеля для домашних магистралей, необходимо посчитать общую сумму значений тока всех приборов, находящихся в квартире.

Формула для расчета имеет вид – P/V, где

• P – мощность приборов, которая указана в технических документах;
• V – напряжение в сети в 220 В.

Площадь сечения считается в миллиметрах. Например, один квадратный миллиметр алюминиевого провода может пропускать 4-6 Ампер. У медного кабеля этот показатель в пределах 10 Ампер.

Образец расчета. Имеется прибор с мощностью 4кВт. Используя вышеуказанную формулу, можно найти силу тока. 4000 Вт/220В = 18,18 А. Для того, чтобы обеспечить питание этого прибора необходимо проложить кабели с медными нитями сечением 1,8 мм2.

Лучше всего использовать значение выше и умножить полученное число на 1,5. Так получается, что наиболее благоприятный вариант для запитки этого прибора – медный кабель с сечением 2 мм2. Если используется не медный, а алюминиевый кабель, то толщина провода должна быть в 2,5 раза больше.

В интернете есть специальные таблицы, по которым можно подобрать сечение кабеля, не применяя формулы. Использование таблиц сильно упрощает задачу по расчету необходимого сечения кабеля. Достаточно лишь знать значения токов всех электрических приборов. При проектировании скрытой проводки табличные значения нужно умножать на коэффициент равный 0,8.

Если способ монтажа открытый, то лучше использовать провод, имеющий сечение от 4 мм2, так будет надежнее. Также предпочтительнее выбирать изделия, обладающие высокой механической прочностью.

По характеристикам сечения кабель для ввода в дом должен быть на ступень выше, чем сечение кабеля для обслуживания уже установленных электрических приборов.

В целях экономии такой кабель можно использовать лишь для ввода в дом и подключить его к клеммнику, а уже через автоматы отвести линии необходимого сечения.

Согласно Правил устройства электроустановок 7.1.34 каждая линия рассчитывается отдельно, ориентируясь на конкретную нагрузку. Но есть варианты, которые применяются для всех жилых объектов и имеют стандартные размеры сечения.

• Кабель ВВГнгLS 3х1,5 мм2 используют для монтажа электропроводки для сооружения линий освещения. Чтобы защитить линии, автомат ставят на 10А;
• Провод ВВГнгLS 3х2,5 мм2 подходит для установки штепсельных розеток, автомат устанавливают на 16А;
• Кабель ВВГнгLS 3х6 мм2 нужен для подключения бытовых приборов большой мощности. Автовыключатель ставят на 32А;
• Провод ВВГнгLS 3х6 мм2 чаще всего применяют для ввода в квартиру или частный дом. Перед вводом лучше рассчитать реальную нагрузку. И так как мощность потребителей возрастает, то желательно взять кабель ВВГнгLS 3х10 мм2.

Крепление

Крепеж розеток осуществляется как у традиционных, так и у новых моделей либо на винтах, которые стоят в подрозетнике, либо на захватах. Захваты при затягивании впиваются в стенки подрозетника.

Однако в конструкции усовершенствованных моделей есть особенности. Здесь применяется так называемая технология ”двойной зуб”.

Она позволяет увеличить усилие отрыва примерно в полтора раза.

Еще одним отличием качественной розетки является наличие специального профиля, так называемый ”ласточкин хвост”. Он позволяет очень легко осуществлять монтаж розеток и выключателей в блоках.

Если вам нужно соединить два и более механизма под одной рамкой, вы по уровню электрика Pocket Electric выставляете идеально ровно самый первый, а второй и последующие монтируете при помощи ласточкиного хвоста.

В итоге все механизмы быстро и ровно будут установлены на свои посадочные места.

Лучшие информационные розетки

Отличные модели для подключения телефона, кабельного интернета или телевизора, повышающие удобство в доме либо на рабочем месте.

Schneider Electric Glossa GSL000181K

5

★★★★★
оценка редакции

97%
покупателей рекомендуют этот товар

Розетка высокого качества для телефона или интернета устанавливается скрытым способом. Причем монтаж можно произвести при помощи одной отвертки. Использование цветных рамок позволяет подстроить стиль розетки под нужное дизайнерское решение. Корпус модели может крепиться на шурупы или распорки.

Розетка применяется для работы с сетевым кабелем класса 5Е, который широко используется для соединения устройств. Модель обладает стандартной степенью защиты IP20, то есть работать может только в сухих помещениях.

Поверхность выполнена из прочного пластика, защищенного от ультрафиолетового излучения и устойчивого к физическому воздействию. Монтажная рамка изготовлена из оцинкованной стали и не боится коррозии. Относительно высокая цена модели оправдывается удобством монтажа и качественной конструкцией.

Плюсы:

• Простота монтажа.
• Надежная и долговечная.
• Использует сетевой кабель 5Е.
• Скрытый монтаж, включая вариант установки под штукатурку.
• Неплохой выбор разноцветных декоративных рамок.

Минусы:

Цена выше средней.

Хорошая и долговечная модель, которая отлично подойдет для размещения возле домашнего компьютера или на рабочем месте в офисе.

Werkel WL08-60-11

4.8

★★★★★
оценка редакции

93%
покупателей рекомендуют этот товар

Качественная розетка, представляющая собой двусторонний коннектор, используется для соединения монитора или телевизора с игровой консолью либо компьютером через HDMI-кабель. Важным ее преимуществом является возможность вмонтировать шнур в стену, чтобы уменьшить количество свисающих проводов.

Конструкция выполнена из качественного металла, внешний корпус изготовлен из поликарбоната. Общая надежность модели находится на неплохом уровне, несмотря на отсутствие внешней крышки или защитной шторки. По своей цене розетка выгодно отличается от некоторых аналогов.

Плюсы:

• Простота монтажа.
• Надежность конструкции.
• Удобство использования.
• Строгий современный дизайн.

Минусы:

Отсутствие дополнительной защиты гнезда.

Относительно недорогой для HDMI-розетки вариант, который подойдет для использования в жилых помещениях, избавив от лишних проводов. Хорошая модель для домашнего кинозала.

Telecom TC-SB-2-8P8C-C5E-WH

4.7

★★★★★
оценка редакции

85%
покупателей рекомендуют этот товар

Розетка для подключения к компьютерным сетям имеет два гнезда, которые делают модель более функциональной и производительной. Telecom поддерживает использование сетевого кабеля 5Е. Монтаж осуществляется без использования специальных инструментов накладным способом, поэтому для ее установки может потребоваться дополнительное пространство.

Корпус модели изготовлен из пластика. Сборная конструкция не имеет защитных шторок либо специальной крышки, поэтому гнезда остаются уязвимыми к внешнему физическому воздействию. Качество исполнения розетки соответствует ее цене. Номинальное напряжение составляет 150 В.

Плюсы:

• Хорошая функциональность за счет двух гнезд.
• Относительная простота установки.
• Качественная конструкция.
• Удобство использования.

Минусы:

Изредка попадаются бракованные экземпляры.

Недорогая и достаточно надежная модель подойдет для подключения устройств к локальной компьютерной сети в офисе или других рабочих помещениях.

Виды розеток по способу монтажа

Встроенные. Наиболее распространенная конструкция розеток, предполагающая монтаж в специальный подрозетник, скрытый в стене. Снаружи остается только корпус розетки и вывод контактов. Модели с заземлением дополнительно имеют заземляющие «усики».

Накладные. Этот вид розеток используется, когда необходимо уложить наружную проводку. Здесь вся начинка полностью находится в защищенном корпусе. Провод заводится внутрь через специальное отверстие. Такую розетку гораздо проще повредить, просто проходя мимо. Однако для закрепления где-нибудь в гараже или по деревянным стенам — очень хорошая вещь.

Как накладные, так и встроенные розетки бывают одинарными, двойными, тройными или четверными. В продаже каждого вида огромное множество, поэтому можно легко выбрать подходящий вариант для квартиры.

Сроки замены электропроводки

После выработки электропроводкой сроков эксплуатации, необходима полная ее замена без проверки и обследований. Сроки проверки, замены или интервала между капитальными ремонтами устанавливаются ВСН 58-88(р) (ведомственными строительными нормами) и составляют:

• для внутриквартирных сетей скрытой прокладки 40 лет;
• для открытой 25 лет;
• для магистральной проводки между квартирами и вводно-распределительными устройствами 20 лет;
• для производственно-технических помещений и освещения мест коллективного пользования 10 лет.

Проверку электропроводки в квартире или частном доме, несмотря на кажущуюся сложность, при наличии необходимых знаний и минимального набора инструментов можно выполнить самостоятельно, без приглашения квалифицированного электрика.

Параметры классификации

Штепсельная розетка изготавливается в различных видах.

По используемой электросхеме

Этот параметр считается одним из основных и разделяет все розетки на 2 типа. Оба они обеспечивают безопасное и надёжное подключение к электросети.

Выделяются такие типы устройств:

1. Трёхполюсные. Эти розетки применяются только в тех случаях, когда есть возможность подключения к заземлению. Его присоединяют при помощи отдельного контакта. Отверстия под штифты вилки размещаются немного ниже, чем для заземляющего. Благодаря этому трёхполюсные устройства идеально подходят для подключения электроплиты, кондиционера и других бытовых приборов.
2. Без заземления. В отличие от трёхполюсных, они имеют только 2 контакта и предназначаются для соответствующей электропроводки. При этом в ней не должно быть специального заземляющего контакта. Розетки без заземления устанавливаются в старых зданиях, где никогда не проводилась замена старой проводки на новую. Эти устройства стоят намного дешевле трёхполюсных, но не дают возможности дополнительно обезопасить себя и используемое оборудование.

https://youtube.com/watch?v=YZ–N5Zr0GI

В зависимости от вида конструкции

По этой характеристике также выделяются два типа розеток. Они применяются для различных способов проведения электрического кабеля (наружного и скрытого).

Различают такие виды изделий:

1. При наружной установке. Этот вариант используется только при прокладывании открытой проводки. Конструкция крепится к поверхности стены при помощи неутопленного подрозетника. Её основой является пластмассовый корпус, который защищает владельца помещения от всех опасностей, связанных с электричеством. Современные наружные розетки оснащаются дополнительной защитной крышкой и подсветкой. Более дорогие модели могут включать в себя ещё и таймер отключения.
2. При скрытой проводке. Штепсельная розетка утопленного типа используется для проведения внутреннего электричества. Корпус такого устройства находится в специальной монтажной коробке, а все провода вмуровываются в стену помещения. Благодаря такой особенности достигается отсутствие выступающих частей конструкции и экономия свободного пространства. Вилка прижимается к контактам при помощи пружинной шайбы. Один её конец достигает упора, а другой — корпуса.

По степени защиты от влаги

Все приборы, которые используются для подключения к электрическому току, обязательно должны быть защищены от попадания влаги. В противном случае есть высокая вероятность короткого замыкания.

По показателю влагозащищённости розетки разделяются на следующие категории:

1. Полугерметичные. Эти простые устройства защищены от попадания воды только корпусом. Поэтому их лучше всего использовать в помещениях с низким уровнем влажности или отсутствием вероятности попадания влаги. Устанавливать такие розетки можно в спальнях, гостиных, коридорах и прочих сухих комнатах.
2. Влагозащищённые. Такие устройства монтируются в тех зданиях и строениях, где существует вероятность возникновения повышенной влажности (сауна, баня, ванная комната). В таких розетках предусмотрено наличие специальной мембраны, которая выполняет защитную функцию и оберегает контакты от попадания влаги. Кроме этого, могут применяться плотные и прочные резиновые кольца. На корпусе прибора имеются специальные канавки, по которым стекает конденсат или попавшая вода. Это позволяет отвести бо́льшую часть жидкости и упростить работу защитной мембраны. Влагозащищенные розетки монтируются только наружным способом.

Функции

У умных розеток могут быть разные функции, но по большому счету все они так или иначе сводятся к одной — управлению питанием.

С помощью умной розетки можно удаленно управлять подачей электричества и таким образом управлять разными бытовыми приборами. Спектр использования умных розеток ограничивается лишь фантазией пользователей и производителей. Дополнительные функции, вроде таймера или автоматических действий, труднее реализовать, но тем не менее применение находят и им.

Таймер может понадобиться для работы вентиляторов, кондиционеров или обогревателей. С помощью умной розетки можно постоянно обогревать дом или охлаждать в нем воздух и одновременно с этим экономить электричество. Для этого можно выставить таймер, который с заданным промежутком времени будет включать или выключать розетку (подача питания влияет на приборы).

Удаленное управление окажется полезным для тех же задач. Обогреватель можно включить со смартфона в тот момент, когда человек возвращается с работы домой. Умные розетки повышают безопасность. К примеру, можно убедиться в том, что утюг выключен из розетки и не работает в отсутствие хозяев.

Мнение эксперта
Торсунов Павел Максимович

Некоторые умные розетки комплектуются измерителями напряжения и другими приборами, которые помогут контролировать электроэнергию. С помощью них, в том числе, можно узнать, сколько тот или иной прибор потребляет электроэнергии. Модуль оповещения подскажет, когда какой-то прибор станет потреблять чрезмерное количество энергии или наоборот, почему-то перестанет работать.

Выбор розетки по мощности

Важный параметр для выбора это мощность электрической розетки. С потребительской точки зрения это тот прибор, который вы будете включать в розетку.

Все стандартные бытовые приборы, которые имеются в квартире или доме, кроме электрической плиты, требуют установки розетки на 6 или 10 ампер. Этот параметр вы должны найти на лицевой панели розетки. Бывают розетки на 16 и 32 ампера. Поясню в чем разница.

Чем мощнее прибор, включаемый в розетку, тем больше будет сила тока, при равенстве напряжения, в этой электрической цепи. Контакты и зажимы 6-ти амперной розетки не рассчитаны на подключение мощных приборов. Как следствие при больших силах тока, у 6 амперной розетки, скорее всего, отгорят контакты, что недопустимо.

Именно поэтому выбирать электрическую розетку нужно по планируемой мощности подключаемых бытовых приборов. В розетку на 6 ампер можно подключать приборы до мощности в 1600 Вт, для розетки 10 ампер – 2200 Вт, 16 ампер – 3500 Вт, 32 Ампера – 700 Вт (электрические плиты).

Для мокрых зон нужно обратить внимание на защиту корпуса розетки (степень защиты IP)

Важно! Не все розетки имеют видимую без разборки маркировку по допустимой мощности. Обязательно обратитесь к продавцу и уточните мощность покупаемой розетки

Например, известные розетки Легранд (Legrand) не имеют никаких обозначений на корпусе и декоративной панели. Все обозначения этих розеток указаны на монтажном корпусе.

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

• холодильник – до 1 кВт;
• водонагреватель – от 1,5 кВт;
• варочная поверхность – от 1 до 1,5 кВт;
• стиральная машина – около 1,5 кВт;
• электрическая духовка – от 2,5 кВт.

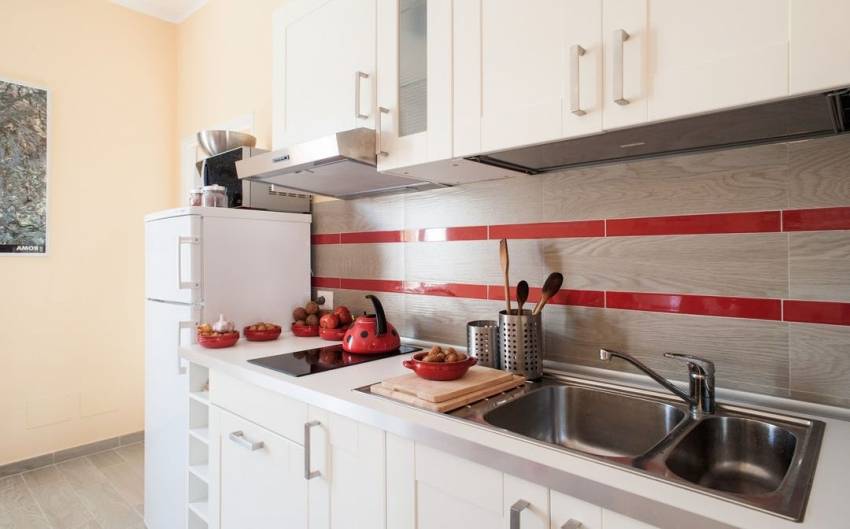

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

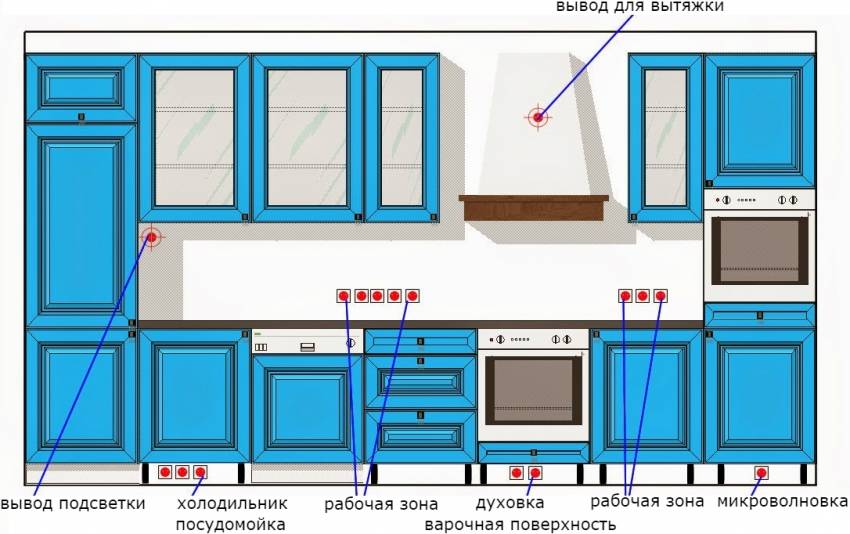

Схема расположения электрических розеток и выводов на кухне

• линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
• чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
• если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

• согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;

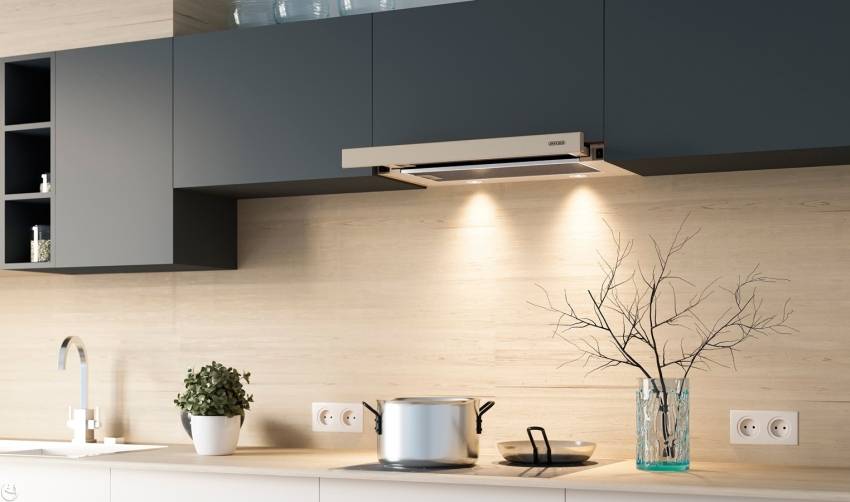

• еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

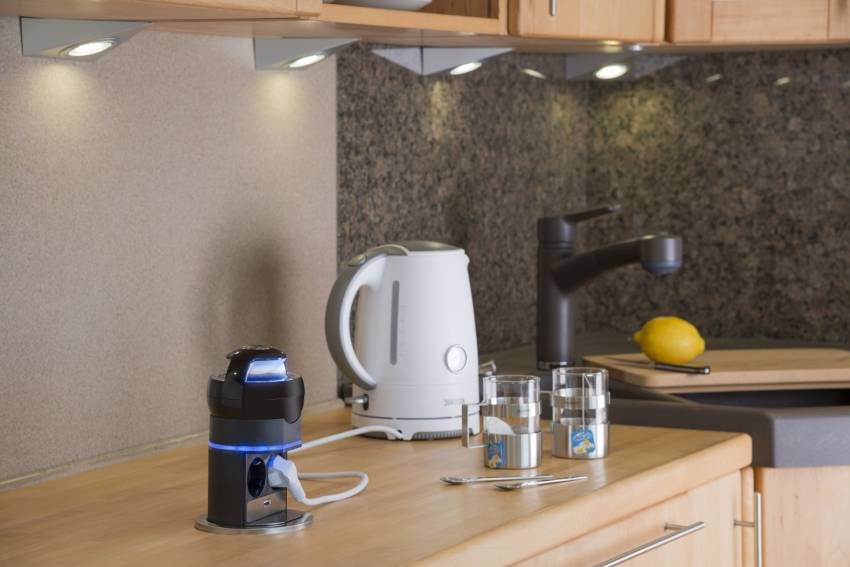

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

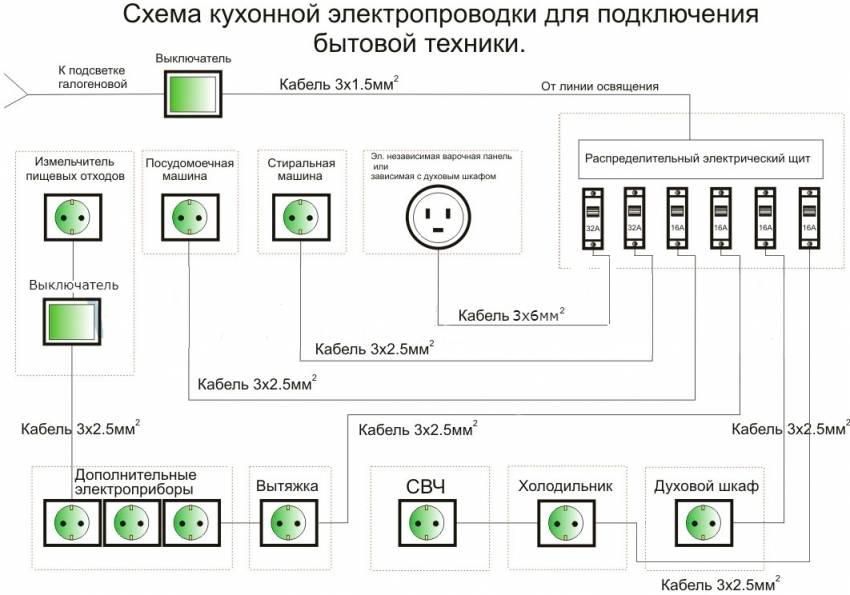

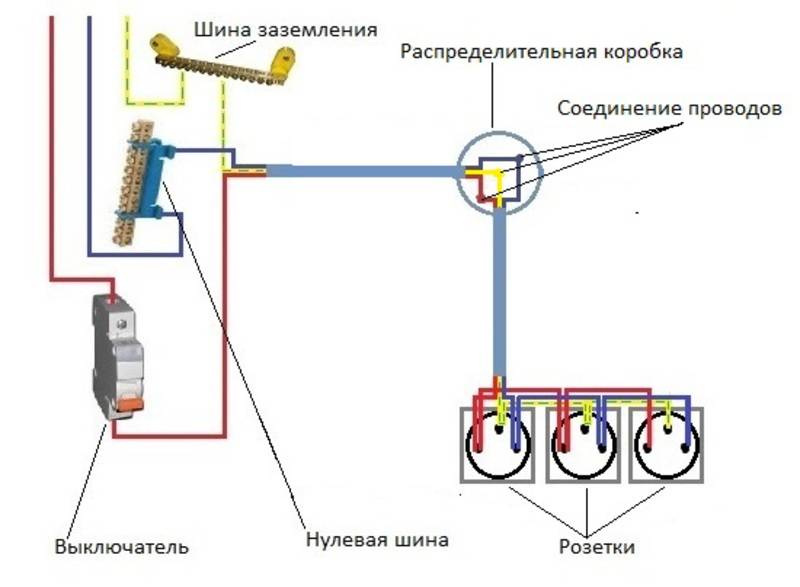

Схема кухонной электропроводки для подключения бытовой техники

Конструкция электрических розеток

Почти все современные модели этих устройств изготовлены по модульному принципу. Это значит, что рабочая часть у них одинакова, а декоративные накладки могут быть без усилий заменены на те, которые более соответствуют вкусам пользователей. Кроме того, модульные розетки могут использоваться для компактного размещения разъемов, которые применяются для подключения различных устройств: бытовых электроприборов, телевизионной антенны, стационарного телефона и т. д.

Главными элементами любого штепсельного соединения являются электрические контакты, от материала и качества их изготовления зависит надежность и длительность эксплуатации устройства. В любой розетке присутствуют два вида контактов: гнезда, в которые вставляются штыри электрической вилки, а также контакты с зажимами винтового или клавишного типа, предназначенные для подсоединения проводов бытовой электросети.

Для изготовления декоративных внешних деталей применяют специальные пластмассы, которые отличаются высокими электроизоляционными свойствами, негорючестью и эстетической привлекательностью.

Материалом корпуса рабочей части служит высокопрочный пластик. Отечественные производители до сих пор выпускают розетки с керамической рабочей частью, что давно не делается в странах Западной Европы. Фарфор является очень хрупким материалом, поэтому стоит несколько раз подумать, прежде чем покупать такое устройство для своей квартиры.

Для обеспечения максимально качественного электрического соединения приемные гнезда оборудованы подпружиненными контактами, диаметр которых меньше, чем диаметр каждого из штырей вилки. Этим обеспечивается плотное их соединение и надежный электрический контакт.

Накладные розетки

Накладные розетки монтируют в том случае, когда в доме находится открытая электропроводка. При прокладке этой проводки электрики накладывают провода на поверхность стен. Эти розетки крепятся с помощью небольших саморезов. На дне корпуса вы сможете найти крепежные устройства. После крепежа розетки необходимо провести провода к клеммам.

Накладные розетки позволяют выполнить простой монтаж

Этот способ крепежа является простым, но довольно эффективным. Он способен обеспечить надежную фиксацию устройства на поверхности. Проблемы с креплениями могут возникнуть только при монтаже встроенных устройств. Вот основные проблемы, которые возникают у электриков:

1. Они имеют сложный механизм фиксации.
2. Встроенные розетки используются при устройстве скрытой проводки. Качество монтажа у встроенных розеток находится на более высоком уровне.
