Плюсы и минусы
Установка теплых полов вез стяжки, имеет свои преимущественные стороны. К основным достоинствам такого способа монтажа относится:
- существенное снижение нагрузки на основание при установке водяного контура,
- сокращение времени введения в эксплуатацию теплого пола за счет отсутствия необходимости ждать 30 дней до полного застывания раствора,
- возможность установки отопительного оборудования на любой тип основания,
- облегчение выполнения ремонтных работ.
При установке отопительного оборудования без использования бетонного раствора позволяет снизить толщину конструкции пола, что часто необходимо для невысоких помещений. При этом без стяжки выделяется меньше пыли.
К недостаткам монтажа пола без цементного покрытия часто относят отсутствие высокой защиты нагревательных элементов, так как стяжка является надежным покрытием ограждающим систему обогрева от механических повреждений.
Преимущества и недостатки
Если говорить о положительных сторонах систем без стяжки, то следует выделить следующие:
- В результате получаются легкие, но надежные и энергоэффективные конструкции.
- В случае возникновения протечек, их легко можно обнаружить и устранить, чего нельзя сказать о водяном теплом поле в стяжке.
- С помощью такой установки можно сэкономить пространство. Обычно получается пирог толщиной от 2 до 5 см.
- Если во время монтажа отопительной системы использовались металлические теплорассеивающие пластинки, то трубы не задерживают тепло. В результате отапливаемые помещения скорее прогреваются. Также такие системы довольно быстро реагируют на команды автоматики.
Теплорассеивающие металлические модули в разы увеличивают эффективность работы системы
- Водяные полы без стяжки монтируются гораздо менее продолжительное время. Это связано с тем, что не нужно изготавливать раствор, разравнивать его на поверхности, а затем ждать несколько недель, пока он высохнет.
Из недостатков можно отметить только высокую стоимость металлических элементов. Также существует мнение, что теплоотдача таких теплых полов ниже, чем у отопительных систем в стяжке, но это не подтверждено.
Используемые виды труб
Для установки теплого водяного пола используются различные виды труб.
Материал | Преимущества | Недостатки |
Медь | Длительный срок использования Не поддается воздействию микроорганизмов, коррозии, перепадам температуры | Не поддается воздействию микроорганизмов, коррозии, перепадам температуры Не сочетается со стальными изделиями Реагирует на жесткую воду с повышенным содержанием кислотности Дорогие |
Полипропиленовые | Долговечность Экологическая безопасность Умеренная цена | Ограничение по температуре монтажа – не ниже 15 градусов Неудобен для монтажа контура теплого пола. |
Металлопластиковые | Длительность срока службы Устойчивые к коррозии Экологически безопасные Высокий уровень звукоизоляции | Боятся открытого огня На стыках соединений могут образовываться известковые отложения, что ведет к протечкам |
Сшитый пропилен | Устойчивый к перепадам температуры и давления, механическим повреждениям Не подвержен коррозии Устойчив к химическому воздействию Не подвергается коррозии Экологически безопасный Прочный | Плохо переносит длительное воздействие прямых солнечных лучей При попадании в структуру кислорода, срок эксплуатации снижается |
Все они должны иметь обязательную маркировку о возможности их использования для устройства отопления.
Для установки теплого водяного пола используются различные виды труб
Деревянный водяной теплый пол
Теплый пол на деревянное основание обычно укладывают в деревянных домах одним из двух способов:
- На основу из реек;
- На основе модулей.
Более удобным можно считать второй способ, так как он требует укладки специальных плит с уже готовыми пазами.

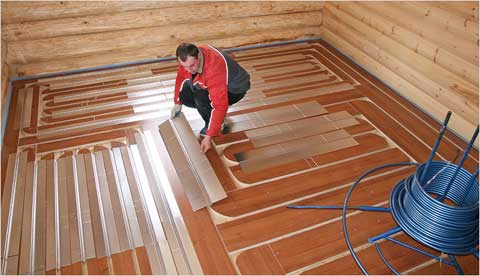

Установку деревянного пола начинают с установки лаг. Между направляющими выкладывают утеплительный и гидроизоляционный материал. Затем сверху укладывают древесные плиты, оставляя расстояние в 2 см. Оно требуется для того, чтобы компенсировать расширение при повышении температуры. Плиты снабжены специальными защелками, благодаря которым они соединяются друг с другом.
Если используется реечный способ, сначала нужно подготовить черновой пол. Рейки выкладывают так, чтобы оставалось расстояние, достаточное для монтажа труб контура с определенным шагом
Во время укладки важно следовать намеченному заранее плану установки труб. На подготовленную конструкцию выкладывают металлические пластины, а затем устанавливают трубы
Если финишное покрытие достаточно тонкое, то есть его толщина не более 1 см, можно его укладывать поверх пластин со слоем звукоизоляции. Если же нужно сделать теплый пол под плитку, поверхность нужно подготовить: положить плиты гипсокартона, ДСП, тщательно их закрепить и обработать стыки.
Керамическая плитка благодаря своей практичности часто применяется в качестве напольного покрытия для кухни, ванной комнаты и коридора. Благодаря разнообразию цветовых вариантов и текстур, имитирующих дерево, камень и другие материалы, их иногда используют и в гостиной.
Плитка проста в уходе и обладает достаточной прочностью. Однако основной ее недостаток – низкая температура, особенно в холодное время. Поэтому хорошей идеей будет установить теплый пол под плитку. Это позволит сделать комнату более комфортной.
При укладке водяного пола своими руками, поверх деревянных или полистирольных плит нужно положить слой влагостойкого материала, например, ГВЛ. Только после этого можно выкладывать плитку.
Виды систем теплого пола
В зависимости от материала основания существует два способа обустройства водяного теплого пола: на плитках из полистирола или по деревянному настилу. Независимо от того, какой из них выбран за основной, перед началом работ следует тщательно выровнять несущее основание: удалить все имеющиеся неровности и обновить сгнившие доски.
При выборе первого способа сначала потребуется подготовить схему монтажа полистирольных заготовок
При ее составлении важно учесть размеры помещения и правильно выбрать габариты плиток, сразу же подрезав их по месту укладки. Крепятся они посредством особых фиксаторов, входящих в комплект поставки утеплительного материала
Состав
Пирог такого пола состоит из таких элементов:
- основание, которое должно быть предварительно хорошо подготовлено;
- стяжка толщиной 5 см;
- теплоизоляция такой же толщины;
- трубы, по которым циркулирует вода (обычно диаметр составляет 16 мм);
- ещё одна стяжка (4 см);
- напольное покрытие.
В зависимости от используемых труб гидроизоляция может быть уложена в несколько слоёв. Если исходная поверхность ровная, то первый слой стяжки можно не укладывать.
Совет
Если позволяют условия, теплоизоляцию лучше сделать потолще — до 10 см, тогда система будет более эффективной
Особенно важно выполнение условия при установке системы на первом этаже. Оптимален для теплоизоляции экструдированный пенополистирол.
Настил из дерева
Данная технология предусмотрена в основном для деревянных строений. Есть и тут несколько своих способов:
- Основа из реек.
- На основе модулей.
Именно второй вариант и пользуется большей популярностью за счет применения в работе плит, в которые уже предусмотрены пазы для трубопровода. К тому же работа без стяжки заметно сокращает временные рамки окончания работ. При большой спешке некоторые не смогут дождаться полного высыхания раствора и произвести укладку трубопровода. Но ни в коем случае нельзя монтировать теплый пол водяной в готовую стяжку.
Предварительно на основании пола производиться расположение лаг с выбранным шагом. Между ними настилается материал для гидро и теплоизоляции. Поверху на расстоянии 20 мм монтируются плиты из древесины. Данное расстояние должно быть выдержано с целью компенсации расширения от повышенных температур.
Для реечного способа потребуется тщательным образом подготовить черновой пол. Схему установки труб следует предусмотреть заранее и ей следовать в процессе монтажа. Выкладывание реек осуществляется с выдержанным расстоянием для фиксации труб контура, расположенных на металлической пластине.
Финишное покрытие может быть совершенно различной толщины. При толщине до 10 мм его можно располагать поверх пластин, но не забывать про слой звукоизоляции. Для плитки поверхность готовиться: производиться укладка листов ДСП или гипсокартона. В таком случае стыки должны быть обработаны для получения ровной поверхности без изъянов. Именно под плитку в основном и устраивают теплый пол, чтобы тщательно ее прогреть на кухне, в ванной комнате.
Подготовка
Основание требуется внимательно осмотреть, провести подготовительные работы, потом залить стяжку на теплый пол. Бетонное основание или плиты перекрытия нужно тщательно очистить, сбить наплывы и поштукатурить выемки.
Камешки, крупный мусор, мелкую фракцию вымести. Если теплый пол укладывается в квартире, стыки плит перекрытия нужно внимательно осмотреть, зашпаклевать треснутую шпаклевку, выемки.
Внимательно осмотреть углы на стыках пола и стен, их также очистить. Стены выровнять, чтобы угол между ними и полом был прямой (90°).
По нижнему краю стен провести шпаклевку на высоту 45 см. Она нужна при наклейке по окружности пола для наклейки мягкой демпферной ленты, ширина которой 17-20 см, толщина 10.
Крепится она на низ стены для утепления и компенсации увеличения размера краев заливки при нагревании. Отсутствие этой ленты грозит растрескиванием краев стяжки, появление пустот для выхода тепла.
Как выбрать покрытие?
Резюмируем все вышесказанное и ответим на вопрос – на каком типе отделочного покрытия остановить свой выбор? Для теплых полов на воде не рекомендуется использовать:
- покрытия, созданные на основе бамбукового сырья;
- некачественный и толстый линолеум;
- паркет классический.
На полы, прогревающиеся от воды, можно укладывать определенного типа ламинат или ковролин
Они отлично сохраняют тепло, но важно следить, чтобы материал не перегрелся. Это – оптимальный вариант для спален и залов
Покрытия, созданные на основе ПВХ, также могут укладываться поверх полов. Хотя выглядят такие материалы обычно не очень презентабельно.
Теплый пол под ламинат
Керамическая плитка – вариант наилучший, но она не будет хорошо смотреться в спальне или детской. Зато в кухне или ванной она незаменима.
В целом, выбор напольного покрытия будет зависеть от огромного числа факторов – назначения помещения, условий эксплуатации, функциональности всей системы обогрева дома или квартиры, прочности покрытия и т. д. Лучший вариант – зал и комнаты застелить ковролином или ламинатом, а в кухне, санузле, ванной и коридоре закрыть теплые полы кафельной плиткой.
Виды нагрева
Сразу стоит сказать, что есть две цели подогрева пола: для комфорта или как основного источника тепла. В первом случае пол называют комфортным, во втором, собственно, теплым. Разницы в устройстве нет. Есть разница в «прицеле» расчетов. Сделать теплый пол и использовать как основной источник тепла — это одно. В данном случае тепловая мощность подогрева должна быть не ниже теплопотерь — только тогда будет тепло. Если же подогрев пола нужен только для того, чтобы ходить босиком было приятно, то важна температура поверхности, а не собственно тепловая мощность. Если ее будет недостаточно (тепловой мощности), будут работать другие источники тепла.
Сделать теплые полы прежде всего хочется для комфорта
Электрический или водяной: что лучше?
Теплый пол можно сделать с водяным или электрическим подогревом. Водяной сложнее и дороже на стадии устройства, зато более экономичен в эксплуатации. Его лучше планировать заранее — еще до строительства, либо на стадии капитального ремонта. Дело в том, что традиционное устройство предполагает укладку труб с теплоносителем в бетон или ЦПС. Минимальная толщина плиты — 5 см. То есть нагрузка на фундамент/перекрытие будет немалой и ее надо закладывать при расчетах фундамента. Для существующего дома делают перерасчет, чтобы определить, вынесут ли нагрузку перекрытия и фундамент.
С другой стороны, есть технология — теплый пол на деревянном основании — которая позволяет установить водяной подогрев и в жилом доме/квартире. Нагрузка на перекрытие совсем невелика, но расходы не меньше, а вот эффективность ниже. Зато не надо укреплять фундамент, что тоже совсем непросто и недешево.
Сначала выбираем тип подогрева
Электрический теплый пол проще в монтаже, но тепло обходится дороже. Пока электричество у нас не самый дешевый вид энергоносителей. Зато некоторые виды электрических греющих элементов для пола можно укладывать непосредственно под покрытие. В частности, под керамическую плитку — в слой плиточного клея или на подложку ламината.
Другое дело, что электричество в полу не всех радует. Осознавать, что под ногами электричество не слишком приятно, но в стенах мы с ним свыклись. Хотя есть комбинированные варианты (жидкостно-электрический подогрев), которые гоняют воду по трубам в полу, но греется она при этом при помощи электрического нагревателя. Это, кстати, выход для владельцев квартир.
Выбрать тип подогрева надо в первую очередь
Ведь в квартирах сделать водяной теплый пол можно только в том случае, если у вас отопление автономное/индивидуальное. Подключить к обычной системе длиннющую систему труб вам никто не даст. Они имеют слишком большое сопротивление, высокую степень отбора тепла. То есть те, кто за вами на стояке, будут получать холодную воду. Если вообще будут. Никто на это не пойдет. Исключение — новостройки, в которых под водяное отопление выведены отдельные стояки.
В общем, везде свои нюансы. Как правильно сделать теплый пол каждый решает для себя сам, учитывая плюсы и минусы обеих технологий.
Использование керамических покрытий
Самый лучший вариант покрытия для такого типа подогрева полов – это плитка керамическая. Она даже при сильном нагреве остается самым экологичным материалом среди всех используемых для заключительного этапа отделки пола. Также она даже при многократном цикле «нагревание-остывание» не разрушается, обладает максимальными показателями влагостойкости, легко чистится. Кстати, высокая скорость нагрева может быть и минусом использования керамики – не всегда оно является для ног полезным. Плитка как финишное покрытие для водяного пола – оптимальный вариант для тех, у кого постоянно мерзнут ноги и кто часто простывает.
Теплый пол под плитку
В целом же, плитку такого типа можно укладывать в абсолютно любых помещениях, если она устраивает собственника как покрытие. Стоит помнить, что теплые полы обычно обустраиваются там, где контакт ног и пола длительный.
Плитка поверх теплого пола
Однако керамическую плитку выбирать надо с умом. Например, если в помещении полы не будут испытывать значительной нагрузки, то можно укладывать плитку достаточно тонкую. При этом получится добиться максимальной температуры
Рекомендуется при выборе материала обратить внимание на следующие показатели
- Твердость материала. Она характеризуется так называемой десятиступенчатой шкалой Мооса. В квартиру можно приобретать плитку, относящуюся к 5-6 классу твердости.
Водопоглощение. В помещениях, где уровень влажности высокий, укладывается плитка с самым низким значением – не более 3%, для остальных, за исключением кухни, этот параметр может быть любой. Для кухни же рекомендуется использовать плитку со значением водопоглощения, равным 6%.
- Устойчивость к износу. По этому показателю плитка делится на 5 классов. В помещениях, где воздействие на пол незначительно, можно положить плитку 2 класса, а в остальных комнатах лучше использовать материал 3 или 4 класса.
- Устойчивость к воздействию химических реагентов. Любая плитка сама по себе – материал достаточно прочный в этом отношении, но особенно актуален данный показатель для полов в гараже, в кухне, в ванной.
Теплый пол под плитку
Также обращается внимание и на пористость материала. Специалисты не советуют использовать материал низкой плотности
Укладка плитки производится на водяные полы таким образом: обустраивается сама система подогрева, которая затем заливается стяжкой на основе цемента. Далее плитка укладывается в соответствии с выбранным рисунком и при помощи специального клея приклеивается к поверхности высохшей стяжки
Важно проверить ровность чернового основания при помощи горизонтального уровня. Включать систему можно только после окончательного высыхания клея, иначе можно испортить качество работ по укладке покрытия пола
Укладка теплого водяного пола под плитку
Маты для системы обогрева под плитку или ламинат
Они обладают рядом свойств, которые улучшают теплоизоляцию и облегчают монтаж системы обогрева. Имеют штатные крепления для трубок разного диаметра.
Важно
Чтобы пол можно было вписать в любое помещение, маты выпускают в нескольких размерах, но стандартом считается 1,5×0,5 м. Хотя бывают 1,1×0,7 м.. В маты можно укладывать трубы диаметром 16 и 18 мм
Цена — от 80 до 500 рублей за 1 м2. Она зависит от качества продукта, его плотности, уровня шумоизоляции и теплопроводности. Стандарт для матов, используемых без стяжки, — пенополистирольные панели, покрытые фольгой и защитной плёнкой
В маты можно укладывать трубы диаметром 16 и 18 мм. Цена — от 80 до 500 рублей за 1 м2. Она зависит от качества продукта, его плотности, уровня шумоизоляции и теплопроводности. Стандарт для матов, используемых без стяжки, — пенополистирольные панели, покрытые фольгой и защитной плёнкой.
Достоинства и недостатки
На что обратить внимание при выборе
К достоинствам и недостаткам водяного теплого пола следует отнести:
- высокая эффективность. Даже при укладке на деревянное основание (без стяжки) будет обеспечен стабильный и комфортный температурный режим помещения;
- экономичность. Само оборудование и монтаж водяного контура обходятся в немалые суммы, но последующая эксплуатация требует совсем небольших затрат;
- безопасность. Даже при возникновении протечек нет риска получить удар током или ожог от горячего теплоносителя (в отличие от обычных радиаторов или конвекторов);
- тепловой режим можно плавно регулировать и настраивать температуру в помещении с точностью до 1 градуса;
- высокая тепловая инерция. При кратковременном отключении циркуляции теплоноситель не успевает остыть, и режим обогрева помещения практически не нарушается;
- если используется собственный котел, система обогрева дома становится полностью автономной и практически не зависит от поставщиков ресурсов.
- зависимость от присутствия в системе теплоносителя. Без него водяной теплый пол превращается в бесполезный трубопровод;
- опасность появления протечек, способных испортить отделку или элементы интерьера нижних этажей;
- административные ограничения, запрещающие использование водяных теплых полов в многоквартирных домах;
- монтаж подобных систем представляет собой довольно сложную задачу, с которой справится не каждый пользователь.
Несмотря на существующие недостатки, водяные теплые полы пользуются популярностью у домовладельцев. Они экономичны, и это с лихвой компенсирует все минусы подобных конструкций. единственным условием является наличие дублирующей системы обогрева, которую можно задействовать при возникновении аварийной ситуации на водяном контуре.
Этапы укладки водяного пола на полистирольную основу
Плиты из полистирола имеют базовую толщину в 3 см, когда для утепления чернового пола требуется положить более толстый слой утеплительного материала, используются дополнительные плиты пенопласта.
Перед установкой теплоизоляции на черновой пол его следует выровнять, устранить перепады и убрать мусор. Основу из полистирола можно выкладывать по специальному плану. Для укладки утеплителя используются пластины разных видов: с пазами, поворотные, прямые. Размер полистирольных плит рассчитан на шаг 15 см, есть плиты на шаг 30 см. Для скрепления плиты оснащены специальным замком.
Некоторые виды плит имеют выступы, благодаря чему можно сделать более сложную схему контуров. Но для того, чтобы не запутаться во время укладки труб, лучше заранее сделать разметку маркером.

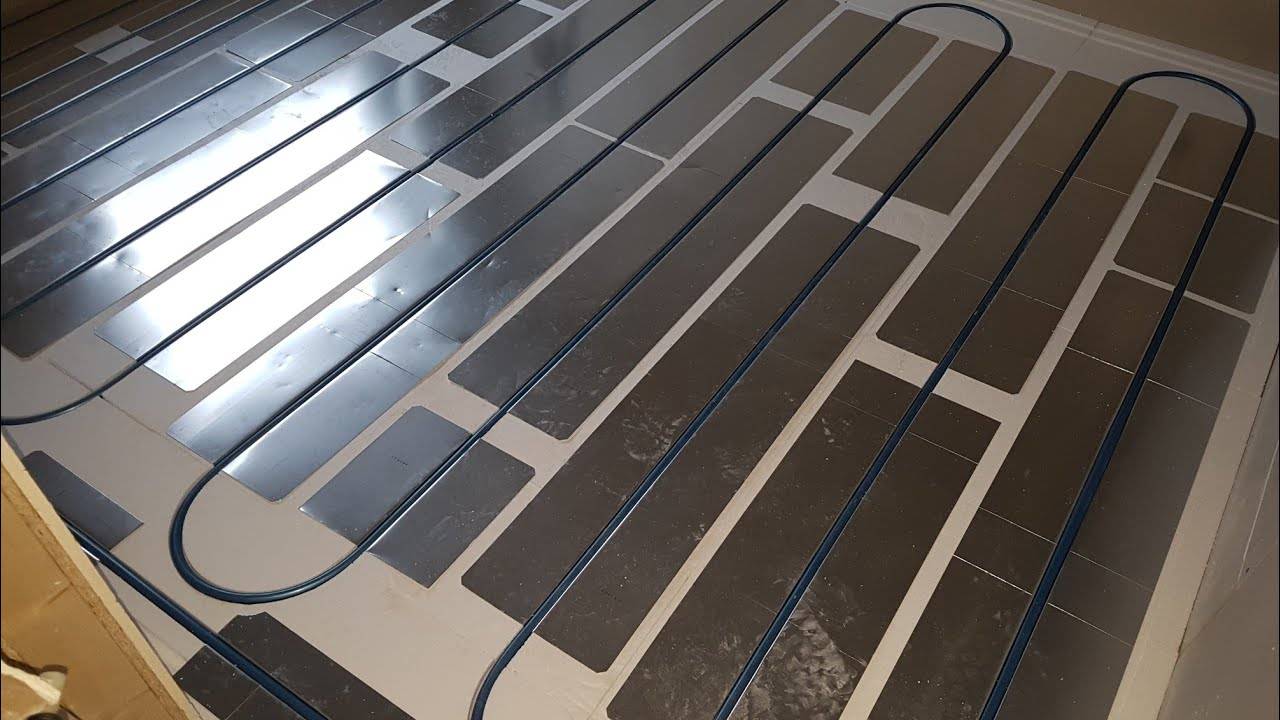

На утеплительный материал укладывают металлические пластины и в пазы монтируют трубы, соблюдая план. Сверху можно положить подложку, затем — финишное покрытие: паркет или ламинат. Можно использовать и другие материалы, но тогда следует соблюдать дополнительные правила. Так, прежде чем монтировать теплый пол под плитку, сначала делают сухую стяжку — укладывают многослойную фанеру, гипсокартон или листы ДСП.
Материалы и инструменты
Устройство теплого водяного пола в частном доме сухим способом требует покупки следующих материалов:
- котла на твердом или жидком топливе, газового (электрокотел проигрывает по экономике кабельным теплым полам и инфракрасной пленке);
- циркуляционных электронасосов — из-за внутреннего сопротивления труб движение теплоносителя за счет разности давлений в системе невозможно;
- расширительного бачка;
- крана Маевского для удаления воздуха при завоздушивании системы отопления;
- распределительного узла (коллектора);
- предохранительного клапана;
- труб со специальным крепежом;
- фитингов для полипропиленовых труб или муфту-пресс для металлопластиковых;
- антифриза, если в доме в зимний период на постоянной основе никто не живет;
- рулонной гидроизоляции на случай протечки труб;
- фольгированного паропроницаемого теплоизоляционного материала. При покупке простого утеплителя нужна пищевая фольга;
- металлического рассеивателя из оцинкованной стали или алюминия;
Рассеиватель.
- полистирольной плиты с бобышками для укладки труб;
- набора деревянных реек.
При желании сэкономить, возможен немного другой перечень материалов. Но об этом будем говорить в процессе рассмотрения материала.
Монтажные работы голыми руками не выполнишь. Нужны инструменты и приспособления (их можно купить, взять у друзей и знакомых или в аренду). По технологии в набор входят:
- нивелир — позволяет проводить работы в одной плоскости;
- рулетка — без нее никак. Мерить придется много;
- ножовка по дереву — пригодится при укладке труб на балки или на систему реек;
- болгарка — поможет в резке труб. Здесь она вне конкуренции;
- набор гаечных ключей;
- разводной ключ. Иногда указывают, что достаточно одного разводного ключа. Но это не так. Кто монтировал такую систему своими руками, знает об этом;
- паяльная машинка — потребуется для труб из сшитого полиэтилена;
- набор отверток.
Некоторые специалисты берут с собой портативную газовую горелку, что в некоторых случаях значительно ускоряет ход работ.
Расчет количества труб
Количество труб зависит, в первую очередь, от их диаметра. И не потому, что через большую трубу прокачивается большее количество жидкого теплоносителя, а значит их нужно меньше. Дело в величине контура, который ограничивается внутренним сопротивлением стенок труб. На понятном языке это означает, что насос любой мощности не может качать воду по трубе бесконечной по длине.
Всегда наступает эффект «запертой петли». Так, по трубе ⌀16 мм электронасос может прокачать жидкость на расстояние всего 80-100 м (зависит от материала труб). В свою очередь размер трубы влияет на шаг укладки: более тонкую трубу можно согнуть на 360о с меньшим радиусом. Здесь шаг укладки будет меньше. Естественно, у более толстой трубы этот шаг больше.
С учетом этих нюансов теплотехниками была предложена следующая формула для расчета количества труб:
N = S/L х 1,05 + (M х 2), где:
- N — количество труб, м;
- S — отапливаемая площадь, м2;
- L — шаг укладки труб, м (оптимальное расстояние между трубами — 20 см);
- M — расстояние от контура до коллектора, м.;
- 1,05 — коэффициент запаса под радиусы и соединения.
Расчет можно провести по упрощенной формуле: отапливаемую площадь умножить на 5 — СНиП требует укладки 5 м труб на 1 м2 площади помещения (комнаты).
Второй момент, учитываемый при покупке труб — материал, из которого они изготовлены.
Методы установки трубопровода
Водяной теплый пол без стяжки может монтироваться следующими способами:
- змейка;
- двойная змейка;
- спираль.
Схема укладки напрямую зависит от квадратуры помещения
Первый метод считается самым простым и экономичным. Но если трубы были уложены таким образом, есть риск неравномерного нагрева площади пола. Дело в том, что теплоноситель остывает по мере протекания по трубопроводу, поэтому в дальних частях температура будет ниже. Этот способ можно использовать только при отделке маленьких помещений – тогда теплоноситель не будет остывать. Укладка спиралью занимает большую площадь, поэтому так нужно устанавливать водный пол только в просторных помещениях.
Материалы, необходимые для укладки водяного теплого пола
Так как нам необходимо выполнить монтаж водяного пола без стяжки, то нам понадобится выложить трубы, через которые будет поступать тепло, на деревянную или полистирольную основу. Сверху на эти трубы нужно установить подложку, которая будет препятствовать прохождению влаги. И завершающий этап – укладка напольного покрытия, такого как ламинат, паркет, ковролин или плитку, в зависимости от ваших предпочтений.
Укладка водяного пола
Пенополистирольная плита предназначена для того, чтобы обеспечить теплоизоляцию поверхности, и она защищает от лишних теплопотерь. Еще одна основная функция этой части – обеспечить удобство при укладке труб за счет наличия специальных пазов и выступов, что дает возможность установить трубы в необходимом положении и как следует их закрепить.
Деревянные модули выполняются из ДСП или фанеры, и имеют каналы, в них располагают специальные пластины, и сверху них выполняется установка труб.
Теплораспределительные пластины имеют одну плоскую часть, которая прилегает к напольному покрытию, тем самым нагревая его, и распределяя тепло равномерно по всей площади. Чаще всего эти элементы выполняются из оцинкованной стали или алюминия.
Методы монтажа контура труб
Выбрав материалы, можно переходить к монтажу труб. Способов укладки контуров существует несколько:
- Спираль (улитка);
- Змейка;
- Двойная змейка.
Наиболее простой и экономичный способ — змейка. Но при использовании такого контура стоит быть готовым к тому, что в разных зонах помещения могут появляться перепады температуры из-за постепенного остывания теплоносителя. Поэтому укладывать контур «змейкой» рекомендуется только в небольших по площади комнатах, так как тогда он не будет успевать остыть.
Из-за особенностей конструкции, «спираль», напротив, больше подходит для просторных помещений.
В первую очередь нужно составить план монтажа труб в помещении. Чаще всего для установки теплого пола применяют одну цельную трубу, без соединений, так как именно такая конструкция обеспечивает большую надежность всей системы.
После окончания планировки стоит определить шаг установки труб. Шаг может различаться в зависимости от условий в помещении, требований проекта и вида основания. Только после того, как учтены все эти моменты, можно переходить непосредственно к монтажу контура. Этапы монтажных работ будут несколько различаться в зависимости от вида системы (деревянная или полистирольная).
Сравнение теплого пола со стяжкой и без нее
Укладка водяного теплого пола без стяжки имеет ряд преимуществ перед привычным типом монтажа. Скорость создания системы обогрева в этом случае возрастает в разы. Сухой монтаж отличается малым весом. Это позволяет значительно увеличить срок эксплуатации межэтажных перекрытий.
Толщина готовой конструкции составляет всего 3,5-6 см. Это позволяет применять подобную систему обогрева для разных помещений. Смонтировать такую систему можно самостоятельно. При этом не потребуется прилагать больших физических усилий или обладать глубокими знаниями и навыками в проведении подобной работы. Это один из самых простых типов монтажа водопроводных труб.
Материалы для сухого монтажа выдерживают перепады температуры, а также отличаются высокой тепло- и звукоизоляцией. При необходимости систему водяного пола можно будет легко демонтировать.
Рассматривая отзывы о теплом водяном поле без стяжки, следует сказать и о его недостатках. Так как сверху на нем не будет стяжки, тепло не станет равномерно распределяться по поверхности пола. Из-за этого нужно сокращать шаг укладки между трубами. В результате потребуется приобретать больше труб, теплоносителя. Насос также должен быть более мощным.
При этом деревянные конструкции, в отличие от бетона, отличаются теплоизоляционными свойствами. Это потребует при нагреве больше энергии. Также материалы, применяемые в монтаже, боятся влаги.
Разновидности
Сухой водяной пол на полистироловых плитах:

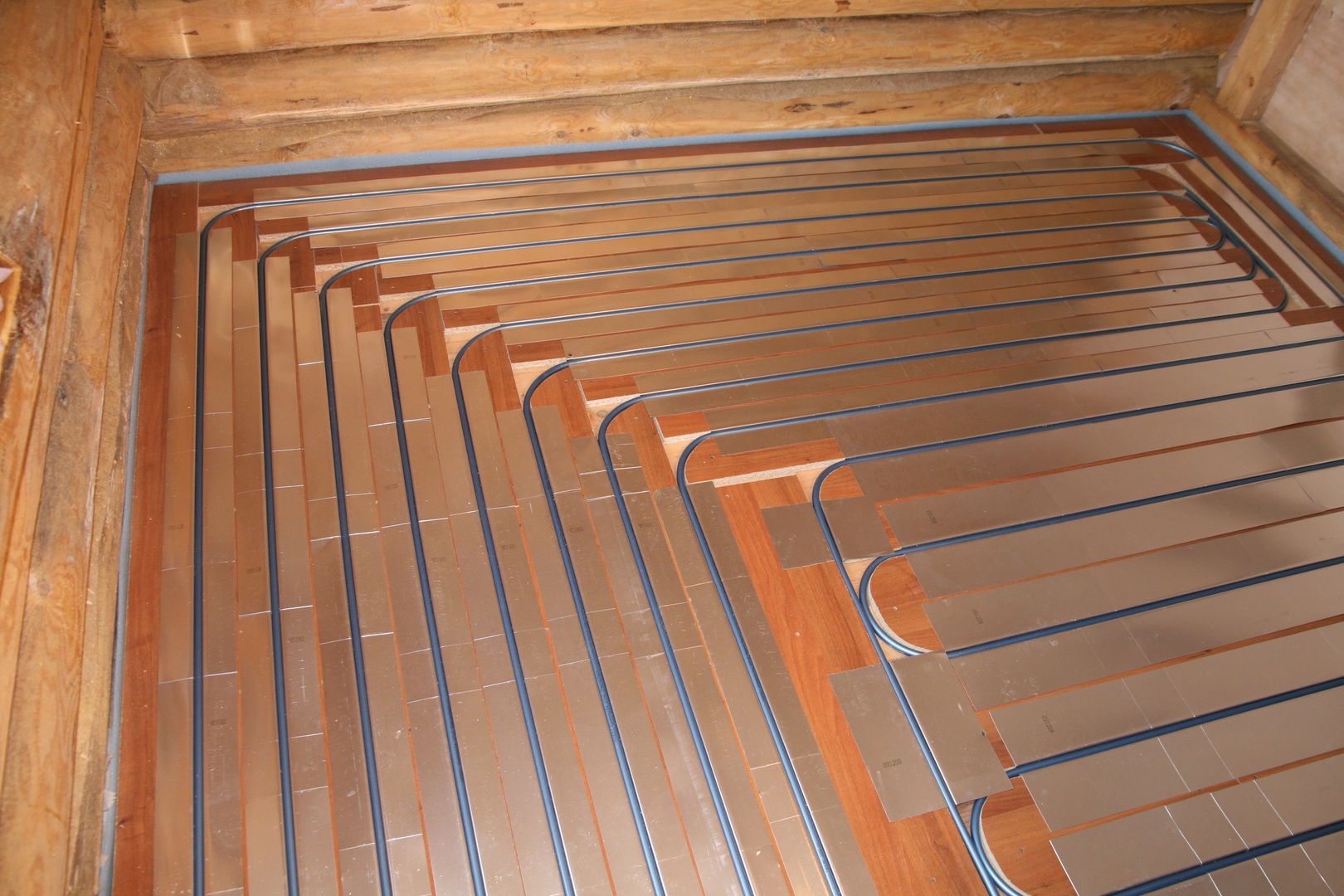

Деревянный сухой водяной пол:
Основных разновидностей сухого водяного пола две:
- Полистироловые плиты. Трубки матов укладываются в специальные пазы на полистироловых плитах стандартного размера — 1,5 на 0,5 м. Плиты по кромке имеют форму замка по типу элементов ламината или паркета. Его удобно монтировать и обрезать ненужные части. А в пазы, выполненные на производстве, укладывается трубка для воды.
- Деревянная. Состоит из легко монтируемых модулей с прорезными пазами в них для трубок, но выполнены данные модули из дерева.
Трубки изготавливают из полипропилена, полиэтилена или даже меди. У каждого из материалов свои качества, которые используются в разных случаях. Медь, например, хорошо отдаёт тепло, позволяя полу быстро нагреваться, а полиэтилен намного долговечнее других материалов.
Полистирольная система водяного пола
Сухая стяжка водяного теплого пола из полистирола укладывается на любое ровное основание. В качестве финишной отделки можно использовать любой материал. Полистирольные плиты нужной толщины, в которых канавки под трубы расположены с нужным вам шагом, укладываются на черновой пол или старое покрытие. Затем поверх размещаются металлические пластины, в них закрепляются трубы. Если сверху будет твердое покрытие (ламинат, половая доска, паркет) достаточно поверх настелить слой гидроизоляции (в простейшем варианте полиэтиленовая пленка). Для мягких напольных покрытий понадобится жесткое основание — ГВЛ или ДСП.
Полистирольная система может иметь основание толщиной от 15 мм до 70 мм
Виды напольных покрытий
В связке с системами водяного теплого пола могут работать практически все виды напольных покрытий:
кафельная плитка
Обычно она ощущается как холодное и нередко слегка влажное полотно, но совместная работа с теплым полом превращает ее в приятное и весьма комфортное покрытие;
ламинат
Он склонен поглощать тепловую энергию, но в небольших пределах. Если используется специальный вид материала, подготовленный к укладке на теплый пол, в помещении будет достигнута комфортная и уютная обстановка;
линолеум
Необходимо приобретать специализированный материал с соответствующей маркировкой, иначе возможны изменения структуры, размеров, усыхание полотна;
ковролин
Он поглощает тепловую энергию, поэтому придется несколько усилить режим функционирования теплового контура.
При укладке водяного теплого пола на деревянное основание возможно использование любого финишного покрытия. Единственным условием будет правильно выполненный монтаж и достаточно плотная укладка всех элементов пирога теплого пола.
