Устройство и принцип работы водогрейного котла

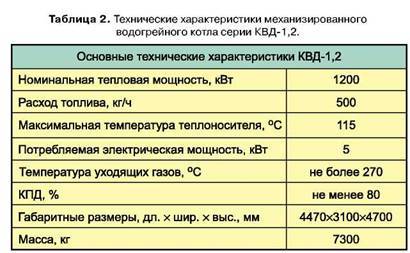

Водогрейные котлы с ТЛПХ

Водогрейные котлы КВм с механической топкой с ленточной цепной решеткой прямого хода ТЛПХ устанавливаются в отопительных котельных с механическими топливоподачей и шлакоудалением. Блок котла устанавливается на раму топки. Механическая топка с ленточной колосниковой решеткой прямого хода ТЛПХ состоит из угольного ящика, рамы с приводом и ведущим и ведомым валами, передвигающими ленточное колосниковое полотно, состоящее из трех типов колосников: крайних, ведущих и ведомых. Топливо подается транспортером углеподачи ленточного либо скребкового типа, через угольный ящик самотеком поступает на решетку, где сжигается в слое 100-200 мм.

Определенная толщина слоя топлива на колосниковой решетке поддерживается при помощи устройства регулятора слоя в угольном ящике и производится вручную посредством маховиков через червячные передачи. Под решеткой организованы камеры (зоны), куда подается необходимый воздух для горения. Подача воздуха в водогрейный котел должна быть непрерывна (иначе происходит спекание слоя и пережог колосников) и регулируется величиной открывания воздушных шиберов. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора котла. Удаление шлака с колосниковой решетки происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

Водогрейные котлы с топкой ТЛПХ — КВм-1,6, КВм-2,5, КВм-3,0, КВм-4,0.

Особенности настенных агрегатов

Если для представителей предыдущей категории требуется специально оборудованная комната/пристройка, то настенные модели можно запросто установить в кухне, ванной и так далее. То, какую именно комнату использовать, зависит от конкретного источника энергии и соображений удобства. Иными словами, вы сами должны решать, где пользоваться котлом будет удобнее всего.

Приборы на газу и электричестве могут быть достаточно мощными, чтобы поддерживать в помещении требуемую температуру, а также чтобы обеспечивать дом/квартиру горячей водой. Последняя в данном случае нагревается двумя способами:

• проточным;
• бойлерным.

Водогрейные котлы первой категории оснащаются нагревательными элементами, контактирующими непосредственно с рабочей жидкостью. Представители же второй категории предусматривают применение накопительной емкости или бойлера, где вода, собственно, и нагревается. Емкость в таком случае наполняется по мере использования воды.

Что представляет собой газовая горелка и из чего она состоит

У любого приспособления, предназначенного для сжигания жидкого и газообразного топлива, есть основной узел – это горелка. Она отвечает за формирование равномерного пламени. Топливная смесь может быть разного качества, но хорошо продуманный способ подачи топлива обеспечит полное сгорание любой горючей смеси.

Атмосферные газовые горелки для котлов имеют очень простую конструкцию

Важнейшие показатели качественного устройства для сжигания газа – бесшумная работа и отсутствие выделения вредных соединений при сжигании топлива, в частности угарного газа. Современная бытовая газовая горелка для котла отопления – простое устройство, прошедшее длительный процесс модернизации. Некоторые старые конструкции, выпускаемые в советские времена, издавали много шума и были далеко не безопасны, особенно при сильном ветре.

На многие показатели, включая уровень шума, влияют конструктивные особенности камер сгорания. В новых образцах горелок много внимания уделяется удобству розжига и равномерной подаче пламени. Конструктивные особенности газовой горелки для отопления помещений очень простые:

• поджигание газа обеспечивается системой розжига;
• газ воспламеняется в форсунке;
• автоматика призвана контролировать основные показатели: температуру, равномерность распределения газа, аварийное отключение;
• наличие огня контролируется специальным «датчиком пламени».

Из помещения побочные продукты сгорания газа должны выводиться наружу, чтобы вредные примеси не заполняли пространство. Для отвода газа необходим дымоход, имеющий хорошую тягу. Это единственный недостаток отопления газом. Само устройство газовой горелки постоянно совершенствуется, включая следующие показатели:

Уровень шума газовой горелки зависит от конструкции камеры сгорания

• схемы получения тепла;
• рациональный приток кислорода;
• способы отведения копоти и углекислого газа.

Горелки газовые для котлов: основные требования и схема работы

Тепло, выделяющееся в процессе сжигания газа, концентрируется в теплообменнике, откуда передается к теплоносителю. Вместе с небольшим количеством тепла часть продуктов сгорания выводится в атмосферу. Происходит химическая реакция выделения тепла: при высокой температуре сгорающий газ соединяется с кислородом, поступающим из воздуха. На сжигании газа и выделении тепла строится принцип работы газовой горелки. Водяной пар и углекислый газ – побочные продукты химической реакции, связанной с получением тепла.

Среди опасных веществ называют оксид азота, угарный газа и некоторые смолистые компоненты. Из-за этого предъявляются особые требования к вытяжке и дымоходу – важна хорошая тяга.

Согласно современным требованиям в любом режиме газовые горелки для котлов отопления с автоматикой (и другие разновидности) должны отличаться низкой токсичностью. Требуется, чтобы в процессе горения выделялись лишь слаботоксичные газы и небольшое количество копоти, что является общим условием применения большинства видов сырья для отопления.

Правильно продуманный способ подачи топлива обеспечит полное его сгорание

Основные требования, предъявляемые к горелке для котла:

• доступность для самостоятельной установки;
• понятная схема конструкции;
• продолжительный период эксплуатации;
• надежность эксплуатации;
• незначительный шумовой порог;
• удобство переключения режимов;
• возможность работы на другом виде топлива;
• полное сгорание газа;
• высокие экологические показатели (выделяется мало вредных продуктов горения).

Как известно, дешевый товар свидетельствует о низком качестве продукции и непродолжительном сроке эксплуатации. Нередко ремонт оказывается невозможным, особенно в том случае, если нет гарантийного срока и заводского сертификата. В продаже всегда имеются качественные бытовые газовые горелки для котлов отопления. Цена их вполне приемлема для большинства потребителей.

Область применения

Мощные модели устанавливаются на объектах, где нужно греть большие объемы воды Сфера применения водогрейных котлов распространяется на все области жизнедеятельности людей. Изделия используются для отопления жилых и хозяйственных объектов, охватывая практически все направления промышленности:

При соблюдении требований безопасности нагревательная техника может быть установлена в таких местах:

• квартиры, дачи, коттеджи, частные дома;
• складские помещения;
• сельскохозяйственные строения;
• здания для содержания животных и птицы;
• хранилища для овощей и зерна;
• ангары и закрытые павильоны;
• расположенные вне населенных пунктов прииски, буровые установки, артели и поселки;
• туристические базы и дома отдыха.

Область применения

Мощные модели устанавливаются на объектах, где нужно греть большие объемы воды Сфера применения водогрейных котлов распространяется на все области жизнедеятельности людей. Изделия используются для отопления жилых и хозяйственных объектов, охватывая практически все направления промышленности:

При соблюдении требований безопасности нагревательная техника может быть установлена в таких местах:

• квартиры, дачи, коттеджи, частные дома;
• складские помещения;
• сельскохозяйственные строения;
• здания для содержания животных и птицы;
• хранилища для овощей и зерна;
• ангары и закрытые павильоны;
• расположенные вне населенных пунктов прииски, буровые установки, артели и поселки;
• туристические базы и дома отдыха.

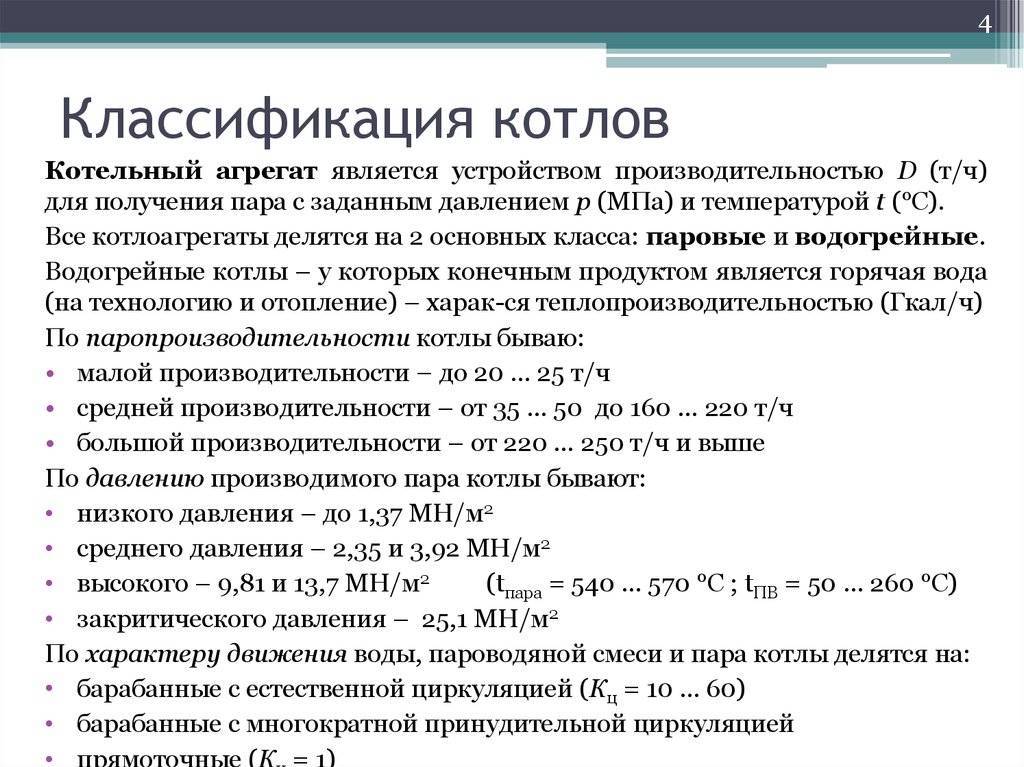

Разновидности водогрейных котлов

Устройство водогрейных котлов различают по конструкции, типу применяемого топлива и температуре воды на выходе.

Низкотемпературные котлы, в которых вода нагревается до температуры в 115 градусов, отличаются высокой экономичностью в процессе эксплуатации. Однако стоимость самих агрегатов довольно высока, так как к материалу изготовления всех элементов котла предъявляются достаточно большие требования.

Высокотемпературные котлы производят перегретую воду с температурой от 150 градусов и отличаются долгим сроком службы, надежностью всех узлов и элементов. Кроме того, такой котел быстро монтируется и имеет простое управление. Но вот топлива в таких установках потребляется гораздо больше.

https://youtube.com/watch?v=-O4NSx7bPH0

https://youtube.com/watch?v=rJp5UrXFTHc

Преимущества использования водогрейных котлов

• Высокий КПД при минимально возможном расходе топлива.
• Компактность аппарата, что позволяет сэкономить на строительстве котельной. Нередко котел водогрейный устанавливается даже не в отдельно стоящем строении, а в подвале дома, который он и снабжает. Правилами СНИП в некоторых случаях это вполне разрешено.
• Конструкция водогрейного котла отличается простотой, обслуживание и ремонт аппарата не представляет особой сложности.
• При точном программировании температурных режимов и правильной пусконаладке водогрейный котел стабильно поддерживает требуемую температуру для оптимального отопления строения. При этом участие человека не требуется.

Устройство, принцип работы водогрейных котлов

Общее устройство:

1. Трубы внизу (3 шт.) – для входа воды, в том числе и для остужения, чтобы котел не перегревался, для наполнения и слива.
2. Воздушный клапан – располагается у самого днища в конструкции.
3. Нижняя заслонка – дверца, прикрываются топку.
4. Отсек для очистки от продуктов горения.
5. Крышка возле дымохода, чтобы удобнее было очищать.
6. Дымоход.
7. Верхняя заслонка.
8. Трубу вверху (2 шт.) – для выхода воды, в том числе и для той, что защищает от перегрева.

Принцип работы:

1. Топливо закладывается в топку.
2. Вода поступает по принимающей трубе.
3. Под влиянием высоких температур в результате горения вода в приемнике нагревается и поднимается далее по трубной «артерии» с подачей в отопительную систему.
4. Дымоход выполняет конвекторную функцию – вытягивает газ и дым от сгорания энергоносителя.
5. Воздухообменный клапан подает или блокирует подачу кислорода для горения.

Обычно такие котлы изготавливаются из прочной, но гибкой стали, способной выдерживать очень высокие температуры и давление.

Теплоноситель: вода

В таких установках используется самое дешевое теплоносительное природное вещество – вода. Они вполне годны для того, чтобы обогреть ангар, склад или иное внутренне помещение масштабного уровня. Но вода может создавать внутри системы накипь, которую усовершенствованные модели котлов могут уменьшить, либо очистить.

Такие котлы обычно призваны отапливать:

• склад;
• жилые дома (коммунальными службами);
• производственные помещения (цех, крытые платформы);
• помещения сельскохозяйственного значения;
• овощехранилища или зернохранилища;
• учреждения и административные здания;
• другие крупные объекты и сооружения.

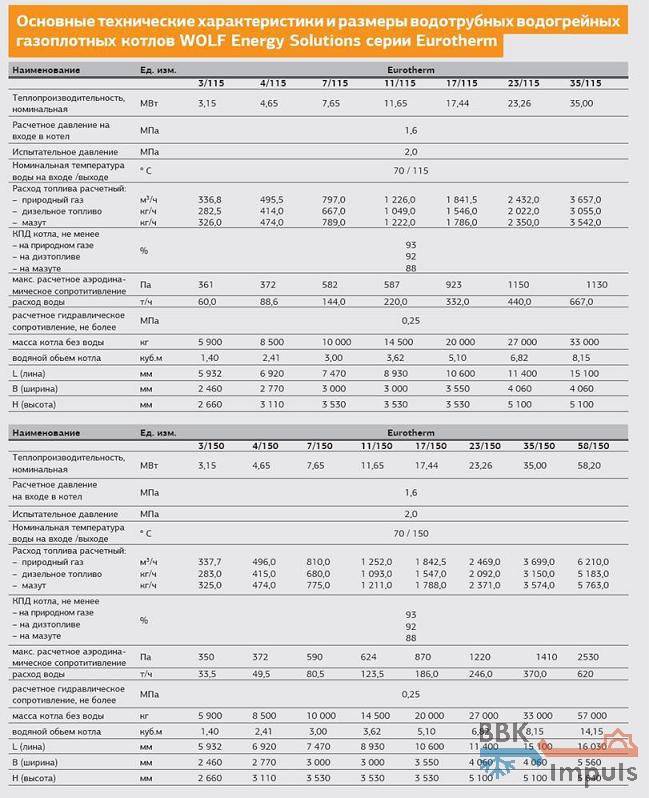

Виды: жаротрубный, водотрубный

Особые конструктивные преимущества водогрейных котлов заключаются в том, что можно выбрать любой из двух вариантов: жаротрубный (или – газотрубный) либо водотрубный.

Характеристики:

1. Жаротрубная модель – специальная система трубок, подающих нагретый энергоноситель, автоматические горелки с дутьевыми вентиляторными приспособлениями. В бытовых условиях эти варианты не используют.
2. Водотрубная модель – специальные кипятильные трубки перемещают теплоноситель. Быстрый прогрев, случаются перегрузки, но взрывы практически исключены.

Виды: низкотемпературный, высокотемпературный

Существует также котлы различного уровня горения и теплоотдачи. Например, есть варианты длительного, а есть краткосрочного горения, также есть иные виды.

Характеристики:

1. Низкотемпературная модель – до 115 градусов. Большая экономия расхода топлива, но есть и скопление конденсата, поэтому требуется аккуратная эксплуатация.
2. Высокотемпературная модель – до 150 градусов и выше. Надёжность стабильная, уровень эксплуатации высок. Бесшумная работа, выбросы отходов минимальны, имеется системы контроля над безопасностью.

Устройство жаротрубного котла

Простой принцип работы определяет конструктив. Форма корпуса может быть разнообразной, но наиболее часто встречается форма цилиндра. С одной стороны располагается камера сгорания, а с обратной система дымоудаления. Горение поддерживается принудительным дутьевым устройством.

Над топкой находятся теплообменники, которые контактируют с дымоотводящим каналом. Для повышенной эффективности нагрева теплообменник изготавливают из труб небольшого сечения. Наиболее распространенный трёхходовые жаротрубные котлы. Его главное отличие от обычной конструкции это наличие трёх дымоотводящих каналов.

Первым каналом считается топка, а два других находятся выше один над другим. Вентилятор обеспечивает необходимую тягу, а также существует естественная тяга через колосники и вентиляционные отверстия.

Помимо указанных частей установки оснащаются следующими узлами для улучшения их характеристик:

• каналы воздухоотвода;
• манометр для пара;
• термометр для теплоносителя;
• управляющий блок;
• контроллеры давления;
• аварийная защита.

Изготовление своими руками

Простенький водогрейный котел несложно изготовить самостоятельно. Вот что при этом нужно учитывать:

1. Выбирать материал топки следует с учетом того, какой вид топлива планируется использовать. Для угля характерна гораздо более высокая температура горения, чем для древесины, поэтому листы для изготовления топки угольного котла следует брать потолще — тонкая сталь быстро прогорит.
2. Идеальный материал — специальная жаропрочная котловая сталь. На втором месте — легированная жаропрочная сталь с добавками хрома и молибдена, например, марок 12ХМ или 12Х1МФ. Если предполагается использовать обычную сталь, то она должна иметь марку ниже сталь 35. В сталях более высоких марок при нагреве возникает эффект прикаливания, вследствие чего они становятся хрупкими.

В продаже имеются комплекты из вентилятора, термодатчика и контроллера (например, польской компании KG Elektronik), при помощи которых легко организовать принудительную подачу воздуха в топку (см. выше описание работы котла с вентилятором).

Правила эксплуатации

Избежать аварии водогрейного котла можно, соблюдая технику безопасности при эксплуатации

Срок службы котла зависит от качества его изготовления, примененных в сборке решений и соблюдения норм эксплуатации. Монтаж прибора нужно производить в точном соответствии с техническим описанием изделия и чертежом.

Использование устройства предполагает соблюдение таких правил:

• применять только те виды топлива, которые перечислены в инструкции к прибору,
• при использовании твердотопливных приборов иметь емкости для заливки извлекаемой золы,
• дверка топки должна быть постоянно закрыта,
• следить за тем, чтобы в контуре поддерживалась установленная регламентом температура и давление,
• помещение, где находится котел, необходимо оградить от доступа посторонних,
• проверка манометров и термометров должна проводиться не реже 1 раза в 12 месяцев,
• предохранительные клапаны нужно проверять и продувать перед каждым запуском котла,
• обязательна регулярная прочистка дымохода, даже если печь потребляет природный газ,
• услышав сигнал индикатора о неисправности системы, действовать нужно быстро, в точном соответствии с инструкцией по аварийной остановке.

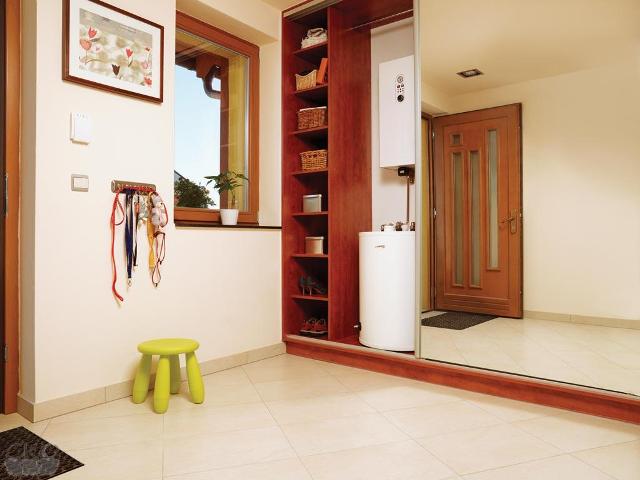

Электрические водогрейные котлы

Принцип работы электрического водогрейного котла.

Самый распространенный сегодня тип водогрейных котлов – электрический. Принцип работы основан на использовании электрической энергии. Именно такие котлы стали основным источником для систем обогрева частных домов, обеспечения горячего водоснабжения. Конструкция такого оборудования намного проще, чем газового, в эксплуатации паровых котлов не наблюдается никаких сложностей. Постоянное обслуживания не требуется, использование полностью безопасное, негативного воздействия на окружающую среду нет.

Конструкция электрических водогрейных паровых котлов включает:

• теплообменник, то есть большой бак разного объема, внутри которого смонтирован ТЭН (теплоэлектрический нагреватель);
• шкаф автоматики и управления котлом, при помощи которого обеспечивается поддержка необходимого уровня температуры без постоянного контроля со стороны человека. Достаточно установить специальный регулятор на требуемое положение, после чего котел будет самостоятельно поддерживать температуру воды на заданном уровне.

Отопительные котлы, принцип работы которых основан на нагревании жидкости, можно классифицировать на несколько видов. Чаще всего это устройства, которые в качестве теплоносителя используют самую обычную воду, но есть и оборудование, работающее с незамерзающими жидкостями. Данное оборудование подходит для холодного климата лучше всего.

Все водогрейные электрические котлы можно классифицировать и по видам нагревательных элементов:

Бойлерные тэны характеризуют по мощности, типу крепления, по форме тэна, материалу, производителю.

• трубчатые ТЭНы, которые заполняются специальными проводниками, нагревающимися до необходимой температуры при помощи электрического тока, проходящего через них во время работы. Нагреватель обеспечивает подогрев проточной воды, при этом мощность постоянная, то есть качество нагрева высокое. Такое устройство применяется для комбинированного отопления, когда днем можно пользоваться более экономными котлами газового, твердо- или жидкотопливного типа. Ночью происходит переключение на электрический контур, так как в это время тарифы на электроэнергию ниже, чем днем;
• котлы электродного типа обеспечивают нагрев теплоносителя за счет образования потока ионов между электродами. В данном случае традиционные ТЭНы отсутствуют, само оборудование является частью общей электрической цепи. Но работа с такими котлами сложная, в воду перед запуском необходимо добавлять специальные соли в строго установленном количестве, чтобы получить необходимую для работы концентрацию.

Устройство таких котлов более простое, чем газовых, срок службы их длительнее. Среди преимуществ необходимо отметить:

• невысокая стоимость;
• устройство легко и быстро монтируется на месте;
• вес оборудования небольшой, формы отличаются компактностью;
• для эксплуатации паровых котлов такого типа нет необходимости создавать особые условия, как для газовых или твердотопливных;
• отдельное помещение для установки можно не выделять.

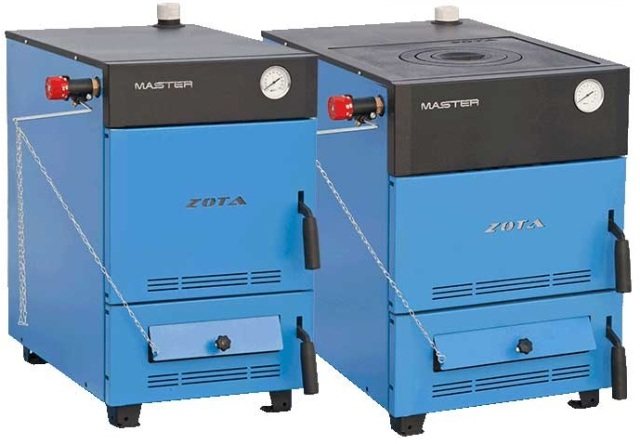

Устройство водогрейного котла на твердом топливе

Основными компонентами данного агрегата являются:

1. Топка: обычно изготавливается из толстых чугунных листов, но иногда вместо них производители используют огнеупорный кирпич.
2. Зольная камера (расположена под топкой и отделяется от нее колосниковой решеткой).
3. Теплообменник (расположен в верхней части топки). Обычно выполняется из чугуна.
4. Водогрейный бак для хозяйственно-бытовых нужд, устанавливается как над топкой, так и сбоку.
5. Патрубок для подключения к дымоходу.
6. Корпус с дверцами напротив топки и зольной камеры. Изнутри утеплен теплоизолятором на основе базальтового волокна с теплоотражающими экранами.
7. В некоторых моделях — вентилятор.

Область применения

Мощные модели устанавливаются на объектах, где нужно греть большие объемы воды Сфера применения водогрейных котлов распространяется на все области жизнедеятельности людей. Изделия используются для отопления жилых и хозяйственных объектов, охватывая практически все направления промышленности:

При соблюдении требований безопасности нагревательная техника может быть установлена в таких местах:

• квартиры, дачи, коттеджи, частные дома;
• складские помещения;
• сельскохозяйственные строения;
• здания для содержания животных и птицы;
• хранилища для овощей и зерна;
• ангары и закрытые павильоны;
• расположенные вне населенных пунктов прииски, буровые установки, артели и поселки;
• туристические базы и дома отдыха.

4.2. Чугунные секционные водогрейные котлы

Чугунные секционные водогрейные котлы имеют небольшую теплопроизводительность и применяются в основном в системах водяного отопления отдельных жилых и общественных зданий. Котлы данного типа предназначены для подогрева воды до температуры 115 °C при давлении 0,7 МПа. В ряде случаев чугунные котлы используются для получения водяного пара, с этой целью их оборудуют паросборниками.

Из большого числа разнообразных конструкций чугунных секционных котлов промышленного выпуска наибольшее распространение получили котлы типов «Универсал», «Тула», «Энергия», «Минск», «Стреля», «Стребеля», «НРч», КЧ и ряд других.

Рис. 4.1. Чугунный секционный водогрейный котел «Энергия-3»:

1 — секция котла; 2 — стальной канат; 3, 10 — патрубки для входа и выхода воды; 4 — шибер; 5 — дымоход; 6 — колосниковая решетка; 7 — воздуховод; 8 — дверка; 9 — противовес

Производство большинства из указанных типов котлов прекращено около 30 лет назад, однако они еще достаточно долго будут находиться в эксплуатации. В этой связи в качестве примера рассмотрим конструкцию чугунного секционного водогрейного котла «Энергия-3». Котел собирают из отдельных секций (рис. 4.1), соединяемых между собой с помощью вкладышей — ниппелей, которые вставляются в специальные отверстия и затягиваются стяжными болтами. Такая конструкция позволяет создавать требуемую поверхность нагрева котла, а также проводить замену отдельных секций в случае их повреждения.

Вода в котел поступает через нижний патрубок поднимается вверх по внутренним каналам секции, нагревается и выходит из котла через верхний патрубок Топливо в топку подается через проем дверкой Воздух, необходимый для горения, поступает под колосниковую решетку по воздуховоду 7. Образующиеся при сжигании топлива продукты горения (ПГ) движутся вверх, затем направление потока ПГ изменяется на 180°, т.е. поток Г1Г движется вниз по кирпичным каналам и далее направляется через общий сборный дымоход в дымовую трубу.

При движении ПГ охлаждаются, их теплота передается воде, находящейся внутри секций. Таким образом происходит нагрев 66 воды до требуемой температуры. Тяга в котле регулируется шибером, соединенным стальным канатом через блок с противовесом Номинальная мощность водогрейных котлов «Энергия-3» 0,35… 0,69 МВт, КПД 73%.

Радиаторное отопление

В проекте отопления раскрыты основные характеристики и особенности создания радиаторной системы отопления. В частности в проекте указывается вид разводки системы отопления, тип отопительных приборов и способ их подсоединения к магистралям отопления, места установки внутрипольных отопительных каналов, устройств урегулирования температуры по помещениям и многое другое.

В этом типовом проекте отопления система радиаторного отопления имеет следующие характеристики и особенности:

Кроме приведенных выше общих данных, в проект отопления входят подробные чертежи системы радиаторного отопления на планах каждого этажа. В нашем случае мы приводим чертежи системы отопления на планах первого и второго этажей.

Внешний вид системы отопления на 1 этаже

Проект системы отопления на плане второго этажа дома (иллюстрацию можно увеличить)

Внешний вид системы отопления на 2 этаже

Кроме поэтажных планов, проект содержит схему системы отопления, которая наиболее наглядно представляет всю отопительную систему целиком.

На схеме системы отопления более наглядно представлены элементы проекта

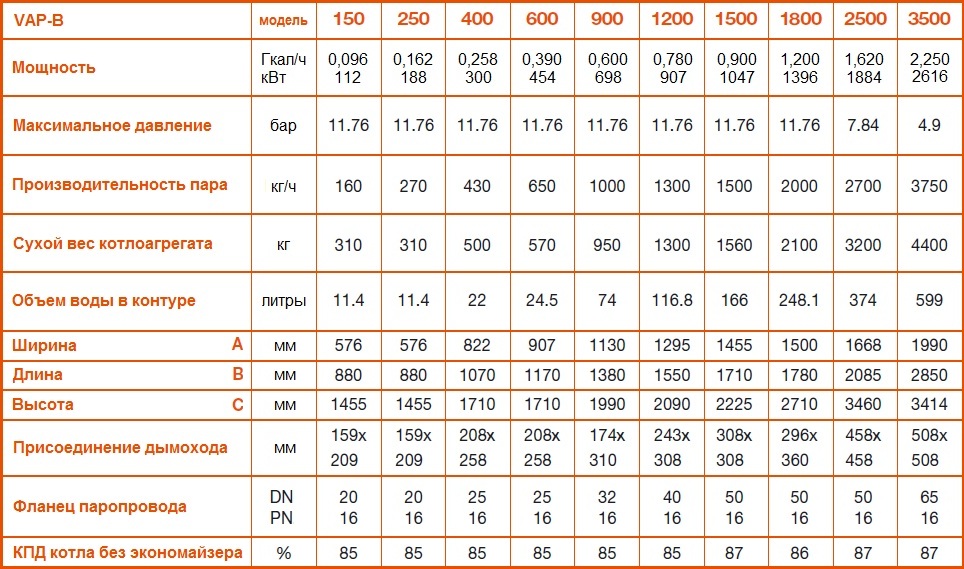

Устройство парового котла: как менялась конструкция

Принцип работы парового котла остается неизменным с момента его изобретения: тот или иной источник тепла нагревает воду, заключенную в большом или малом металлическом сосуде до температуры кипения и испарения. Скапливаясь в верхней части сосуда продукты испарения достигают необходимых величин давления и температуры, после чего направляются через паропровод потребителям или в пароперегреватель для достижения более высоких рабочих параметров. Эффективность процесса выработки пара определяется наиболее полным использованием теплоты, выделяемой источником. Развитие инженерной мысли в этом направлении можно отследить по тому, как менялась конструкция парового котла.

цилиндрический котел с внешней топкой

Первые парогенераторы напоминали котлы для варки пищи. Дровяная или угольная топка располагалась снаружи, нагревая бак с водой снизу. При такой схеме значительная часть тепла расходовалась на обогрев окружающей среды, что и обуславливало крайне низкий КПД первых паровых котлов.

паровой котел с жаровыми трубами

Разумным решением стало размещение топки внутри водяного объема котла. Вкупе с теплоизоляцией внешней обшивки бака это значимо повысило КПД, позволив расходовать тепло преимущественно на нагрев воды.

жаротрубно-дымогарный котел

Поскольку высокой температурой обладало не только открытое пламя в топке, но и выделяющиеся при сгорании дымовые газы, следующей задачей усовершенствования конструкции парового котла стало удержание тепла уходящих газов внутри водяного объема. Задача была решена размещением в нем дымогарных труб малого диаметра. Перед удалением через дымоход газы проходили по этим трубам, ускоряя нагрев и испарение воды.

В принципиально ином направлении развивалась конструкция паровых водотрубных котлов, чаще всего используемых в качестве силовых установок в электроэнергетике, на железнодорожном и водном транспорте. В случае водотрубного котла не источники тепла – топка и газоходы – размещались внутри водяного объема, а наоборот: водяной объем, распределенный по трубам малого диаметра, размещался в газоходах, по которым движутся продукты сгорания.

Такая конструкция с высокой эффективностью позволяет вырабатывать пар критического давления, избыточного для технологических процессов большинства отраслей. Принципиальные различия в конструкции водотрубных и жаротрубных котлов легли в основу большинства классификаций котельного оборудования.

Водогрейные котлы Ygnis серии ST мощностью 430—9300 кВт

Это водогрейный моноблочный стальной жаротрубный котел с трехходовым движением продуктов сгорания для работы на природном газе, дизельном топливе или мазуте мощностью от 430 до 9300 кВт (рис. 13).

Факел горелки, работающей под наддувом, формируется вдоль горизонтальной топки от фронта котла.

Рис. 12. Общий вид котла «Турботерм»: а — общий вид; б — схема топки: 1 — передняя крышка, 2 — топка котла, 3 — дымогарные трубы, 4 — трубные доски, 5 — каминная часть котла, 6 — люк каминной части, 7 — горелочное устройство

Таблица 12. Основные характеристики и параметры котлов «Турботерм»

Тип	Мощность	КПД %	Рраб, МПа	Трабmax, °С	Масса без воды, кг	Габариты (ДxШxВ), мм
кВт	(ккал/ч). 103
ТТ-110	110	94600	92	0,6	115	480	1476x874x1 172
ТТ-250	250	215000	92	0,6	115	1055	2224x1058x1306
ТТ-400	400	344000	92	0,6	115	1840	2744x1393x1656
ТТ-800	800	688000	92	0,6	115	2626	3002x1495x1760
ТТ-1100	1100	946000	92	0,6	115	3324	3286x1695x1960
ТТ-1600	1600	1376000	92	0,6	115	4974	3544x1999x2266
ТТ-2000	2000	1720000	92	0,6	115	5858	3944x1999x2268
ТТ-3150	3150	2709000	92	0,6	115	8109	4624x2145x2410
ТТ-5000	5000	4300000	92	0,6	115	12400	5710x2670x3020

Рис. 13. Общий вид водогрейного котла Ygnis

Удлиненная горизонтальная нереверсивная цилиндрическая топка пригодна для монтажа практически любых дутьевых горелок, в том числе и ротационных.

Первый конвективный пучок жаровых труб возвращает продукты сгорания к фронту котла, а третий ход осуществляется вторым конвективным пучком стальных труб, направляющим продукты сгорания к газосборному коллектору в задней части котла.

Рабочее давление — 0,4 МПа (опрессовка 0,6 МПа).

Регулируемая температура сетевой воды — 100 °С, максимальная — 110 °С.

Минимальная температура обратной воды 55 °C для природного газа, 50 °С для дизельного топлива.

Работает на газе, дизельном топливе, мазуте (возможно использование мазута Ml00 по отдельному запросу).

Основные технические характеристики и параметры котлов Ygnis серии ST мощностью 430—9300 кВт представлены в табл. 13 и 14.

Таблица 13. Основные технические характеристики котлов Ygnis серии ST мощнотью 430—1060 кВт

Параметр	Марка
430	510	610	740	890	1060
Полезная мощность, кВт	430	510	610	740	890	1060
КПД при номинальной мощности, %	91	91	91	91	91	91
Рабочее давление, МПа	0,4	0,4	0,4	0,4	0,4	0,4
Максимальное давление, МПа	0,6	0,4	0,4	0,4	0,4	0,4
Максимальная температура котловой воды, °С	110	110	110	110	110	110
Температура уходящих газов, °С	220	220	220	220	220	220
Расход природного газа, м3/ч	54	63	75	91	111	131
Расход жидкого топлива, л/ч	46	54	65	79	95	113
Объем котловой воды (примерный), л	919	1230	1212	1377	1553	1653
Диаметр топки котла, мм	518	568	568	603	638	664
Длина топки котла, мм	1059	1354	1354	1354	1719	1934
Гидравлическое сопротивление, кПа:
минимальное	14,5	15	25	25	33	47,5
максимальное	17,5	17,5	30	30	40	57
Аэродинамическое сопротивление, кПа:
минимальное	0,3	0,35	0,4	0,55	0,65	0,75
максимальное	0,35	0,4	0,5	0,65	0,75	0,92
Длина эмиссионной трубы горелки, мм, не более	200	200	200	200	200	200
Диаметр амбразуры для присоединения горелки, мм	244	304	304	304	304	304
Масса без воды, кг	1046	1289	1320	1455	1671	1841

Таблица 14. Основные технические характеристики котлов Ygnis серии ST мощностью 1220—9300 кВт

Параметр	Марка
1220	1450	1740	2030	2330	2670	3025	3490	4070	4650	5230	5800	7000	8100	9300
Полезная мощность, кВт	1220	1450	1740	2030	2330	2670	3025	3490	4070	4650	5230	5800	7000	8100	9300
КПД при номинальной мощности, %	91	91	91	91	91	91	91	91	91	91	91	91	91	91	91
Расход природного газа, м3/ч	152	180	217	252	288	331	376	433	505	577	638	719	869	1005	1155
Расход жидкого топлива, л/ч	130	154	185	217	247	284	321	371	432	494	555	616	713	861	1011
Объем котловой воды, л	2600	2620	3223	4006	4420	4668	5830	6071	10370	11970	12250	13790	17800	17230	19300
Диаметр топки котла, мм	690	740	740	788	800	800	888	800	988	1088	1138	1184	1184	1234	1284
Длина топки котла, мм	1944	2328	2644	2844	2844	3044	3044	3244	3484	2684	3984	3985	4454	4602	4602
Гидравлическое сопротивление, кПа: минимальное	2	2,95	1,8	1,55	2,2	2,8	3,25	1,8	2,35	3,1	1,95	2,3	3,35	2,75	3,6
максимальное	2,45	3,9	2,2	1,95	2,7	3,35	4,05	2,2	2,85	3,8	2,35	2,7	3,85	3,2	4,2
Аэродинамическое сопротивление, кПа: минимальное	0,5	0,55	0,6	0,6	0,6	0,65	0,65	0,7	0,95	1,05	1,05	1,05	1,05	1,05	1,05
максимальное	0,61	0,72	0,75	0,75	0,75	0,77	0,81	0,85	1,15	1,27	1,25	1,23	1,21	1,21	1,21
Длина эмиссионной трубы горелки, мм, не более	133	133	133	133	133	133	133	133	306	326	326	328	328	333	333
Диаметр присоединения горелки, мм	396	396	396	396	396	396	496	496	450	540	540	540	540	540	540
Масса без воды, кг	2399	3012	3522	3859	4452	5217	5626	6271	8246	9681	11015	12053	13774	15881	16883

Марки и модели

На сегодняшний день на рынке отопительного оборудования можно найти продукцию десятков отечественных и импортных брендов. Она работает на различных видах энергоносителей и обладает характеристиками, позволяющими обслуживать и небольшие помещения, и целые дома.

Рассмотрим основные марки и модели водогрейных котлов, которые может приобрести российский потребитель.

Марки приборов на твердом топливе

Среди твердотопливного водогрейного оборудования одной из самых популярных марок является «Теплодар». Производитель выпускает две серии котлов: «Уют» и «Куппер». Первые менее дорогие и не отличающиеся привлекательным дизайном устройства. Вторые — функциональные и высокопроизводительные, нередко дополнительно комплектующиеся электрическими ТЭНами. Практически все модели способны работать не только на дровах и угле, но и на газе (при условии комплектации специальными горелками). А максимальная производительность такого оборудования – 30 кВт.

Также пользуются популярностью котлы марки Viadrus, имеющие мощность 12–75 кВт. Они бывают трех типов – C (работа только на угле), D (только дрова) и C/D (универсальные варианты, использующие и дрова, и уголь, и даже газ).

Модели электрокотлов

Самые выгодные по соотношению цены к качеству электрические котлы Zota представлены 4 сериями:

• Econom, имеющие минимальное число опций. Мощность – до 48 кВт;
• Lux, автоматизированные и удобная в эксплуатации. Диапазон мощности 3–100 кВт;
• Zoom, повторяющие характеристики серии «Люкс», но имеющиея больше функций контроля;
• MK, мини-котельные, рассчитанные на обогрев 60–150 кв. м и работающие при помощи удаленного доступа (в сочетании с модулем GSM).

Электрокотлы Bosch имеют мощность от 2 до 60 кВт. В комплекте с ними могут идти бойлеры объемом до 300 литров и теплообменники. Самые популярные серии бытового котельного оборудования марки – Buderus (4–60 кВт) и Tronic (4–18 кВт).

Агрегаты Protherm, кроме уже имеющегося оснащения насосом и расширительным баком, способны еще и подключаться на выбор либо к двух-, либо к трехфазной электросети. При этом любой водогрейный котел этой марки обладает максимальной степенью защиты, предохраняющей его от перепадов электроэнергии. Самая популярная серия бренда – «Скат», номинальная мощность котлов которой варьирует от 6 до 28 кВт.

Неплохо зарекомендовала себя и продукция марки «Эван», выпускающаяся в сериях Warmos и Warmos QX, отличающихся исполнением. У моделей QX лучше дизайн и функциональность, хотя линейка мощностей у них примерно одинаковая – от 5 до 60 кВт.

Бренды газовых агрегатов

Газовые котлы Vaillant могут иметь один контур (серия VU) или два (VUW). Все модели этой марки комплектуются системой электророзжига. Теплопроизводительность оборудования, используемого для отопления частных домов – до 44 кВт. Промышленные модели и котлы, предназначенные для установки на ТЭЦ, имеют мощность от 70 до 3500 кВт.

Продукция чешского бренда Dakon может иметь встроенный теплообменник для проточного горячего водоснабжения, хотя некоторые модели комплектуются бойлерами объемом до 60 л. Производительность газового оборудования этой марки может достигать 3500 кВт, хотя в быту чаще всего используются настенные модели мощностью до 32 кВт. Похожими характеристиками обладают модели марки Bosch.

Пользуется спросом среди потребителей и марка газовых котлов Ferroli, представленная такими сериями, как Domina с двумя контурами и Nouvelle Elite, укомплектованной бойлерами. Чаще всего встречающиеся настенные модели «Ферроли» обладают производительностью до 32 кВт.
