Для чего предназначена водопроводная труба диаметром 20 мм

Типовые решения

По общему правилу для водопровода выбирают трубы диаметром 10 или 15 мм, при этом диаметр труб для стояка должен составлять 25 мм.  Приобретая трубы указанного диаметра, будьте готовы к тому, что данные изделия не обладают ювелирной точностью. Т.е труба 10 мм на самом деле может иметь диаметр 10-12 мм.

Сложные сантехнические работы предполагают применение труб увеличенного диаметра. Они оптимальны для эксплуатации системы с многочисленным стыками, поворотами и перманентным изменением давления воды.

Резюмируем: при выборе диаметра труб для водоснабжения обращаем внимание на следующие моменты:

1. Чем сложнее конструкция водопровода, тем больше диаметр труб.
2. Для труб с горячей водой требуются трубы с усиленной стенкой.
3. Чем выше норма потребления воды, тем больше диаметр труб.

Нержавеющий водопровод

Основной недостаток, которым обладают водопроводные системы из металла – это их подверженность развитию деструктивных процессов, связанных с коррозией. Чтобы решить данную проблему, современные производители изготавливают трубы водопроводные по ГОСТу со специальным цинковым напылением либо же из нержавейки.

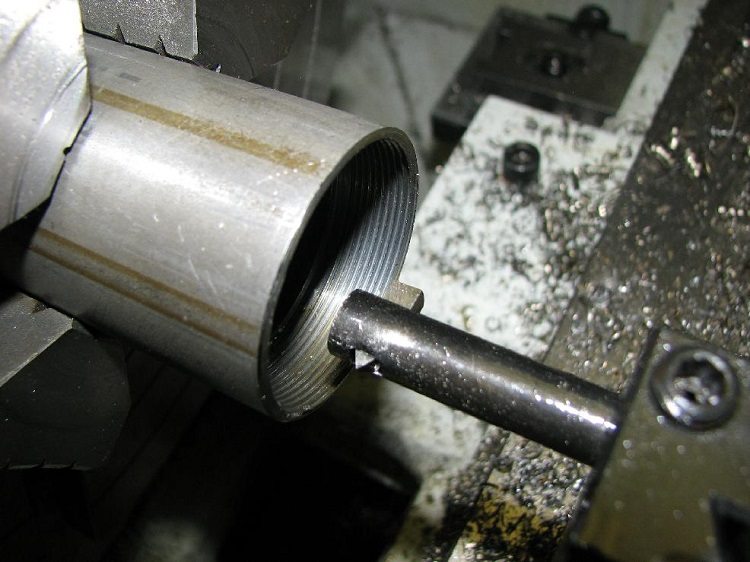

Для простоты монтажа нержавеющие трубы оснащаются резьбой

Последний тип наиболее надежен. Такая труба выпускается, как правило, с резьбой. Соединение таких водопроводных труб происходит посредством использования специальных фитингов – соединительных элементов цилиндрической формы. Данный вид коммуникаций прекрасно подойдет для обеспечения бытовых потребностей. Благодаря удобному способу соединения, они популярны в квартирах и домах, где нет возможности использовать сварку, и может понадобиться разборка трубопровода или замена его частей.

Это оборудование весьма популярно, так как соединить такие водопроводные трубы можно несколькими способами, в том числе и без резьбы. Для этого используют сварочный аппарат или фланцы.

Еще одно решение – медная водопроводная система. Производство и технические качества таких изделий регламентируются стандартом ГОСТ № 52318. Медная труба отличается сравнительно высокой стоимостью, которая окупается, однако, необычайной долговечностью.

Особенности и сферы применения

Водогазопроводные трубы изготавливаются из углеродистой стали следующим способом:

1. на первом этапе методом горячей прокатки производится изготовление штрипсов (заготовок), соответствующим типовым размерам будущих изделий;
2. второй этап – сгиб заготовок в трубу;
3. заключительный этап – электросварка.

Готовый шов проверяется рентгеновскими лучами на целостность. Пропуски, деформация и иные недочеты шва недопустимы, так как его качество отражается на прочности готовой продукции.

Технология изготовления

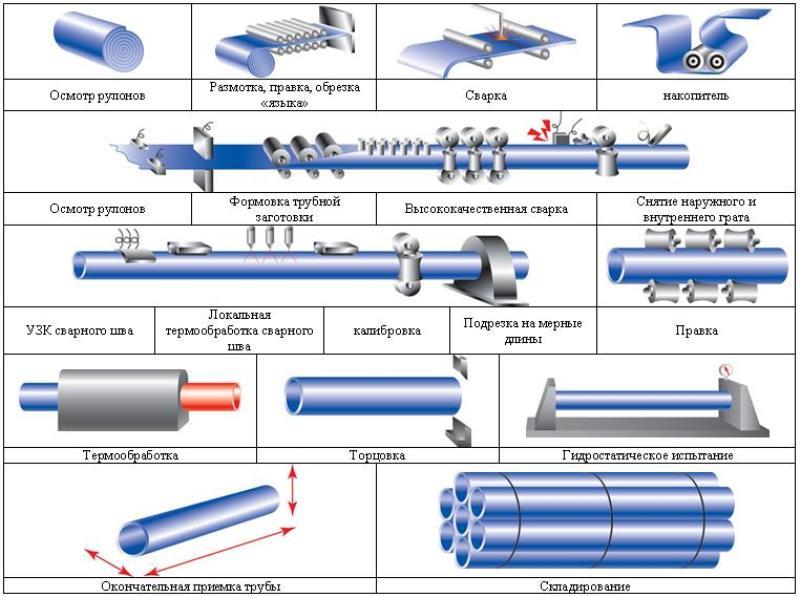

Процесс производства ВГП труб представлен на видео.

Особая технология изготовления позволяет добиться таких качеств, как:

• прочность изделий, в том числе и в результате механического воздействия;
• устойчивость к высоким температурам, перепадам температур и внутреннему давлению;
• неподверженность негативному воздействию коррозии, которая достигается благодаря дополнительной обработке – оцинкованию;
• инертность к химическим соединениям, содержащимся в воде, земле и так далее.

Сварные водогазопроводные трубы, благодаря своим качествам используются:

• для прокладки систем водоснабжения, причем как промышленных, так и бытовых магистралей;
• для подведения отопления;
• для сооружения газопроводов разного назначения;

Газопровод

• для изготовления различных металлоконструкций: строительных лесов, заборов и иных видов ограждений и так далее;
• для изготовления малых архитектурных форм: лестницы, урны, скамейки и так далее;
• для изготовления мебельных каркасов;
• для сооружения каркасов небольших строений: веранд, теплиц и так далее.

На что специалисты советуют обращать внимание в выборе ВГП

Для всех нас, являющихся, в реальном счете, конечными потребителями газа природного бытового, воды (горячей, холодной), качество и выбор ВГП, безусловно, представляют и приобретают конкретный смысл. В особенности, знание основных характеристик и габаритов, умение правильно выбрать подобного рода материал может пригодиться в частном строительстве, а также – при обустройстве газоотведения и водного обеспечения на отдельно взятом участке, даче. Стальные и оцинкованные трубы ВГП нужны здесь для решения конкретных поставленных проектом задач. И без понимания, что такое ВГП труба, невозможно осуществить выбор надлежащим образом.

Конечно же, столь ответственную работу, скорее всего, лучше доверить специалистам

Но чтобы верно осуществить выбор и монтаж, использовать проводной материал и применить его по назначению, всем важно знать классификацию этих изделий. Эти общие критерии оговариваются в ГОСТах, которые приведены выше в статье

Но на что в первую очередь нужно обратить внимание тому, кто собрался строиться или подвести газ (воду) на участок? Важным и первостепенным критерием сортамента труб ВГП будет: материал изготовления и способы обработки этого материала. Вам уже известно, что, зависимо от данных характеристик, различают:

• Трубу, изготовленную из металла, где поверхность ничем не защищается;
• Трубу, поверхность которой подверглась процессу оцинковывания.

Оцинкованные водогазопроводные трубы прослужат дольше

При этом, изделие, на поверхности которого наносится цинковый слой, и внешне будут визуально отличимы от обычных, чернометаллических (в этом убедитесь, сравнив фотографии и того, и другого проводного материала). Данная поверхностная обработка ВГП делается для того, чтоб по максимуму надежным образом защищать материал от агрессивных воздействий окружающей среды и возможных механических повреждений. Покрытая тонким цинковым слоем труба ВГП, благодаря свойствам этого металла, отлично противостоит ржавлению и воздействию влаги, может максимально эффективно и успешно подвергаться эксплуатации даже и в самых сложнейших природных условиях среды, долгосрочно – длительный период по времени без ремонта и замен.

ВГП из черных металлов

Также, наиболее важным параметром ВГП, независимо от того, подвергались ли они оцинкованию или же нет, являются геометрические данные: 1) условный проход – он, как правило, обозначается, как аббревиатура ДУ, 2) толщина стенки трубы.

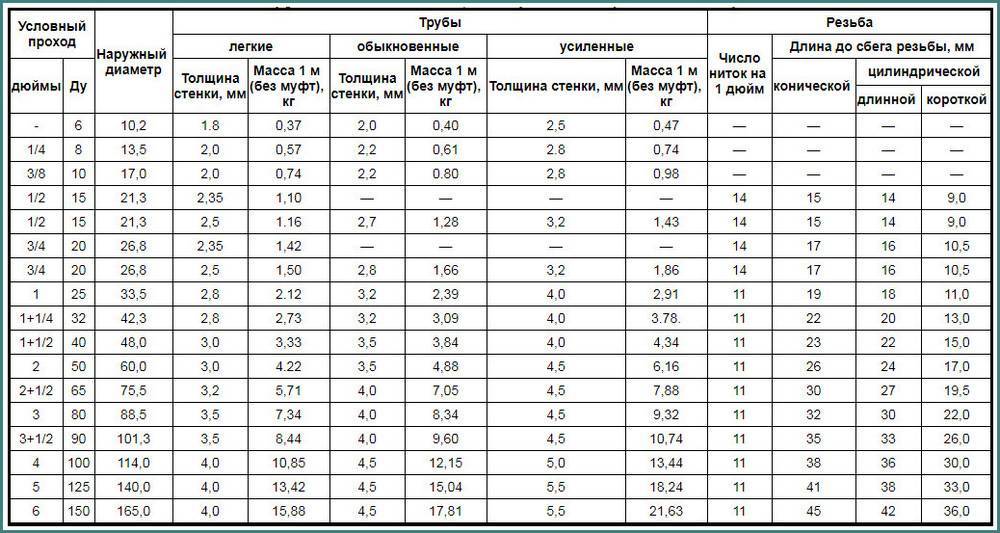

Таблица сортамента труб, имеющихся в наличии

Производство водогазопроводных труб

В качестве основной заготовки для изготовления труб ВГП используется стальная полоса или штрипс. Схема производства складывается из двух основных этапов: деформации полосы в трубный контур и сварки продольного шва.

Получение трубчатой заготовки производится за счет поэтапного поджатия концов полосы вертикальными и горизонтальными роликами. Этот этап одинаков для всех процессов изготовления водогазопроводных труб. Основные отличия в технологии связаны с процессом соединения кромок полосы. Одним из наиболее эффективных способов формирования сварного шва является индукционная сварка.

Схема индукционной сварки водогазопроводных труб

Для нагрева кромок используется один или два индуктора. Двигаясь вдоль технологической линии, края трубы постепенно нагреваются до сварочных температур, после чего на них воздействуют шовсшимающие валки, обеспечивающие высокое качество сварного шва.

На завершающем этапе сваренная заготовка проходит операцию редуцирования, что позволяет получить трубу с требуемой толщиной стенки, диаметром и качеством поверхности.

Приведем список производителей труб ВГП:

Альметьевский трубный завод

Страница всех производителей труб ВГП здесь.

Применение ВГП труб

Водогазопроводная труба является одной из массовых разновидностей трубного проката для нужд строительства, в частности, для прокладки газопроводов, водопроводов, теплосетей, промышленных и прочих систем распределения.

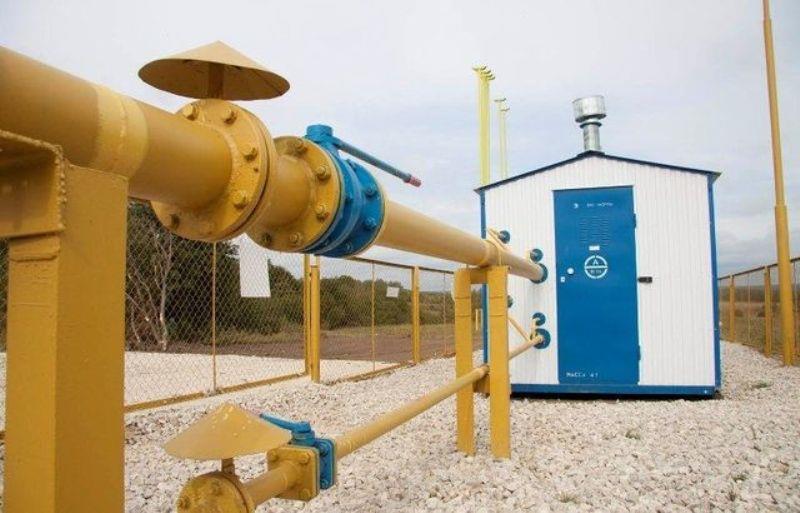

Пример применения труб ВГП при прокладке газопровода низкого давления

Кроме того, значительный объем продукции идет на изготовление тройников, отводов и других видов трубопроводной арматуры.

Набор трубопроводной арматуры производимой из труб ВГП

Благодаря относительно низкой цене и высокому уровню эксплуатационных характеристик трубу ВГП применяют в качестве элемента сварных и реже – сборных строительных конструкций. К примеру, их используют в качестве опор, стоек, перил и прочих металлический предметов пользования. В машиностроении водогазопроводная труба востребована в качестве заготовки для изготовления деталей.

В России примерно 57% произведенных труб ВГП идет на нужды капитального строительства, и 43% применяются для производственных нужд. В настоящее время большой объем такой продукции заменили металлопластиковые и пластиковые трубы, которые активнее применяются в бытовых водопроводных, отопительных и газопроводных системах благодаря высокой коррозионной стойкости и простоте монтажа.

Как самому определить диаметр трубы?

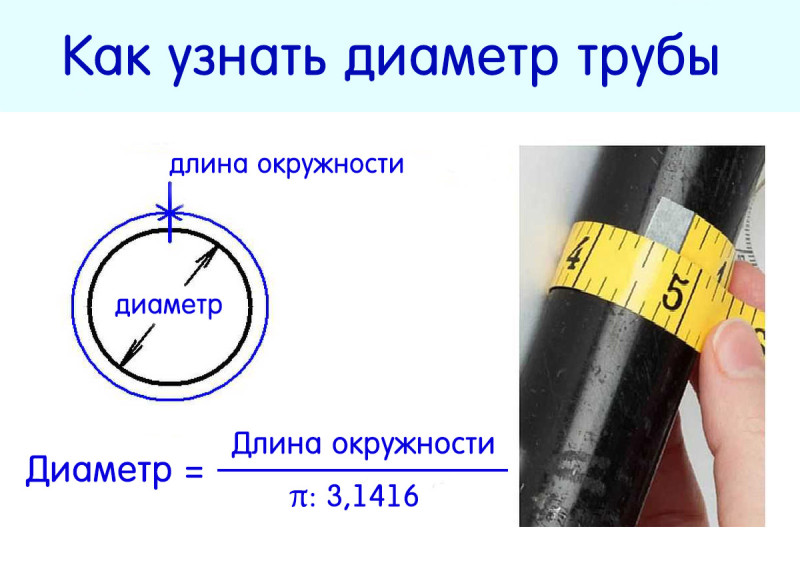

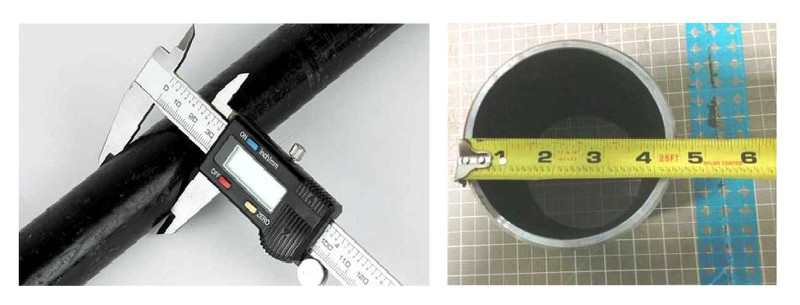

Чтобы определить диаметр трубы, проще всего измерить ее поперечное сечение. Если есть доступ к срезу — используйте линейку или сантиметровую ленту. Если доступа к резу нет, может помочь рейсфедер.

Если рейсфедера нет, нужна будет сантиметровая лента или рулетка с гибким полотном. Надо измерить длину окружности и полученную цифру записать в миллиметрах. Чтобы вычислить диаметр трубы, надо эту цифру разделить на 3,14 (число π).

Пример измерений:

Например, вы намерили 4,4 см, то есть 44 мм. Делим эту цифру на 3,14, получаем: 44/3,14 = 14 мм — это наружный диаметр трубы. Смотрим в таблицу, где приведены диаметры стальных труб. Больше всего похоже, что труба наша 13,5 мм диаметра, номинальным диаметром 8 мм. Небольшое несоответствие отнесем на неточность измерений.

Металлические водопроводы

Трубы из металла используются уже не один десяток лет. Несмотря на появление новых материалов, они до сих пор не утратили своей актуальности. Металл, как и пластик, имеет свои плюсы и минусы.

Самым большим плюсом водопровода из металла является механическая прочность. Однако срок его службы всего несколько лет. Помимо этого, сложный монтаж и проведение сварочных работ повышают стоимость установки и обслуживания.

Стальной

Стальные трубы производятся как из обычной углеродистой стали, так и оцинкованные. Монтаж водопровода из стальных комплектующих выполняют при помощи переходников, тройников и муфт, которые соединяют трубы в единую систему.

Сварные и бесшовные стальные трубы способны выдержать огромную нагрузку, большое давление и резкие перепады температур.

Какие трубы выбрать для водопровода (видео)

К минусам таких водопроводов можно отнести большой вес, сложный монтаж и коррозию. Однако, современные производители научились покрывать внутреннюю поверхность неметаллическим слоем, что позволяет увеличить срок службы изделия и избежать коррозии.

Изделия из нержавеющей стали превосходят обычные по всем основным характеристикам, но их стоимость значительно отличается, что приводит к сильному удорожанию всей системы водопровода.

Медный

Пропускная способность медного водопровода выше, чем у других. Это достигается за счет более гладкой внутренней поверхности, поэтому можно использовать трубы меньшего диаметра. Медь обладает дезинфицирующими свойствами, благодаря чему медные трубы широко применяются для водопроводов с питьевой водой.

К несомненным плюсам медных изделий относится их презентабельный вид, устойчивость к коррозии и высокий срок службы, который может достигать 70−100 лет.

Однако высокая стоимость медной трубы и монтажных работ не всем по карману. Такие водопроводы обычно встречаются в элитных домах, где роскошь считается одним из важных показателей.

Толщина стенки и вес

Чем толще стенки трубы – тем выше её вес. Естественно, что у патрубка с диаметром 200 м и SDR 15, вес будет в разы большим, чем у отвода 225 мм и SDR 10. Оптимальная толщина стенок зависит от номинальных диаметров и может быть от 3 до 59 мм.

Геометрические параметры труб

Для первоначального расчета потребного размера, можно использовать условный диаметр и допустимый SDR. Как сказано выше – чем больше SDR, тем более жесткой будет труба

Но, обращаем внимание на то, что у соединения с размером выше 1000 мм (1400 мм, 1600мм) не предпочтительных типоразмеров по толщине стенок

Чтобы рассчитать удельный вес отводов, предлагаем воспользоваться таблицей.

Таблица №1: Расчетная масса 1 метра полиэтиленового патрубка без перфорации.

d	SDR 6	7	9	11	13,6	17	17,6	21	26	33	41
S 2.5	S 3.2	S 4	S 5	S 6.3	S 8	S 8.3	S 10	S 12.5	S 16	S 20
16	0,126	0,104	0,092	─	─	─	─	─	─	─	─
20	0,183	0,165	0,135	0,119	─	─	─	─	─	─	─
25	0,281	0,243	0,214	0,173	0,152	─	─	─	─	─	─
32	0,457	0,389	0,330	0,282	0,235	0,197	0,197	─	─	─	─
40	0,709	0,608	0,516	0,437	0,368	0,302	0,286	0,255	─	─	─
50	1,096	0,945	0,797	0,674	0,558	0,462	0,433	0,383	0,322	─	─
63	1,737	1,482	1,268	1,062	0,884	0,731	0,691	0,590	0,504	─	─
75	2,747	2,397	2,068	1,769	1,539	1,318	0,981	1,130	0,978	─	─
90	3,646	3,026	2,571	2,150	1,796	1,485	1,420	1,212	1,005	─	─
110	5,279	4,532	3,819	3,187	2,659	2,208	2,090	1,816	1,474	─	─
125	6,810	5,833	4,940	4,135	3,427	2,818	2,690	2,322	1,899	─	─
140	8,549	7,328	6,189	5,155	4,292	3,538	3,390	2,909	2,397	─	─
160	11,145	9,536	8,056	6,762	5,599	4,615	4,410	3,811	3,140	─	─
180	14,084	12,054	10,190	8,544	7,103	5,834	5,570	4,787	3,909	─	─
200	17,387	14,908	12,598	10,534	8,710	7,197	6,920	5,927	4,843	─	─
225	22,027	18,850	15,952	13,341	11,067	9,135	8,740	7,499	6,096	─	─
250	27,148	23,261	19,600	16,399	13,625	11,188	10,800	9,169	7,542	─	─
280	34,066	29,171	24,638	20,564	17,076	14,059	13,500	11,577	9,413	─	─
315	43,104	36,925	31,166	26,028	21,638	17,800	17,100	14,549	11,986	9,765	7,907
355	54,773	46,832	39,596	33,054	27,449	22,609	21,600	18,488	15,165	12,367	10,073
400	─	59,463	50,208	41,944	34,789	28,630	27,500	23,549	19,209	15,724	12,747
450	─	75,223	63,570	53,276	44,065	36,360	34,800	29,781	24,288	19,807	16,077
500	─	─	78,336	65,538	54,374	44,817	42,900	36,745	29,963	24,430	20,006
560	─	─	─	82,119	68,232	56,162	53,700	46,007	37,575	30,759	24,938
630	─	─	─	104,034	86,235	71,119	68,100	58,110	47,597	38,796	31,539
710	─	─	─	─	110,680	91,367	86,400	75,109	61,627	50,432	41,256
800	─	─	─	─	140,392	115,854	109,700	95,203	78,054	63,889	52,312
900	─	─	─	─	─	146,555	138,900	120,461	99,096	80,922	66,001
1000	─	─	─	─	─	181,120	171,300	148,822	121,823	99,687	81,703
1200	─	─	─	─	─	─	─	214,207	175,458	143,415	117,618
1400	─	─	─	─	─	─	─	─	238,657	195,464	160,058
1600	─	─	─	─	─	─	─	─	311,998	255,108	209,023

Таблица диаметров водопроводных труб

Трубы квалифицируются по наружной величине, которая указывается производителем. Для определения внутреннего диаметра понадобится от наружной величины вычесть двойное значение толщины стенки. Однако изделия из чугуна и стали маркируются по внутреннему диаметру, с учетом их пропускной способности. Это следует помнить при использовании в одной системе изделий из различных материалов. Рассмотрим несколько примеров.

Стальная труба 76х3 подразумевает:

• наружный диаметр изделия 76 мм;
• толщина стенки 3 мм;
• внутренний проход будет составлять 70 мм.

Вычисление произошло следующим образом: 76 — (3х2) = 70 мм.

2 пример. Труба из меди 1» подразумевает наружную толщину 1 дюйм, либо 25,4 мм.

Стыковка изделий из различного материала применяются фитинги. Для соединения металлической и пластиковой трубы фитинги будут иметь с одной стороны пластик, который позволит произвести качественную пайку, а с другой — резьбу для надежного резьбового соединения

Для этого необходимо обратить внимание на размер резьбы и ее шаг. При соединении с чугуном применяются раструбы и специальные уплотнители

Пластик между собой можно спаять, металл варится электро, газосваркой.

Стальные

Таблица размеров стальных труб

При монтаже со стальными изделиями их выбор осуществляется по внешнему диаметру трубы водопроводной системы. Согласно требованиям ГОСТ 10704–91 — делятся на группы:

• крупного диаметра – от 508 мм;
• среднего – 114-530 мм;
• мелкого – до 114 мм.

В домашнем водопроводе наиболее востребованными являются изделия с малой величиной. Средний — в городском водопроводе. Большой — для магистральных нефтепроводов, газопроводов. К наиболее востребованным изделиям относятся:

• ½» — 12,7 мм;
• ¾» — 19,0 мм;
• 1» — 25,4 мм;
• 1½» — 38,1 мм.

Специалисты, ежедневно занимающиеся укладкой и ремонтом водопровода эти величины знают наизусть, другие — смотрят в таблицах.

Чугунные

Таблица размеров чугунных труб

Эти изделия используются при укладке уличных водопроводных сетей. В помещении их применение ограничено. Они обладают долговечной эксплуатацией, повышенной прочностью. Однако являются хрупкими, боятся ударных воздействий. К недостаткам можно отнести значительный вес и большую стоимость. Размер трубы для такого водопровода считается по внутренней пропускной способности изделия.

Пластиковые

Современные технологии позволяют производить качественный пластик, который обладает достаточной прочностью, небольшим весом, не поддается коррозии и является экологически чистым материалом. Благодаря этим характеристикам он вытесняет из строительного рынка металл и чугун, его себестоимость значительно ниже этих материалов. Наиболее популярными материалами являются:

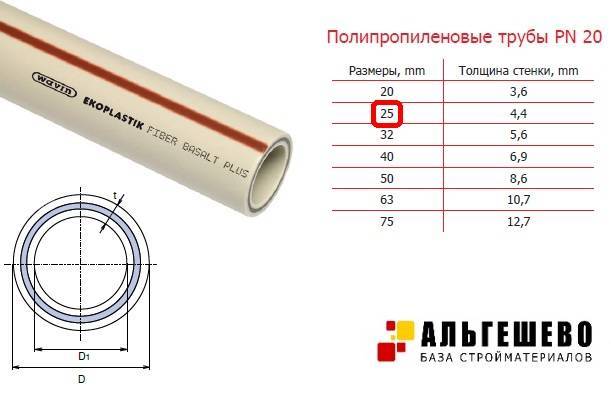

Таблица размеров пластиковых труб

• полиэтилен — является самым дешевым вариантом, применяется для технического водоснабжения в подсобных помещениях;
• полипропилен — требует специальное оборудование для пайки, хорошо подходит для холодного водоснабжения в доме;
• металлопластик — относится к самым качественным в данном сегменте, используется в холодном и горячем водоснабжении внутри помещения.

Размер этих изделий оставляет желать лучшего. Проблема в том, что каждый производитель самостоятельно устанавливает размерную сетку. Следовательно, при сборе пластикового водопровода желательно закупать все комплектующие у одного производителя. Либо придется производить замеры каждого изделия. Несмотря на это, пластиковые трубопроводы отличаются своими рабочими характеристиками и пользуются большой популярностью, особенно при прокладке разводки воды внутри помещения.
