Плюсы и минусы водопроводных насосных станций
К преимуществам насосных станций относятся:
- Компактность и многофункциональность. Система совмещающая в себе гидронасос, гидронакопитель и автоматику
- Возможность применения станций в колодцах с небольшим дебитом и скважинах минимального диаметра
- Дешевизна
Недостатки насосных станций:
- Ограничены в применении для колодцев имеющих глубину не более 8 метров. Из колодцев большей глубины насосная станция воду подать не сможет
- Дополнительные требования к монтажу, поломки, остановки, засоры, в случае попадания воздуха и повышенной кавитации в системе
- Шумность работы, связанная с постоянным режимом «включения-выключения»
https://youtube.com/watch?v=Vwoec35I_xw
Сборка насосной станции для водопровода из колодца

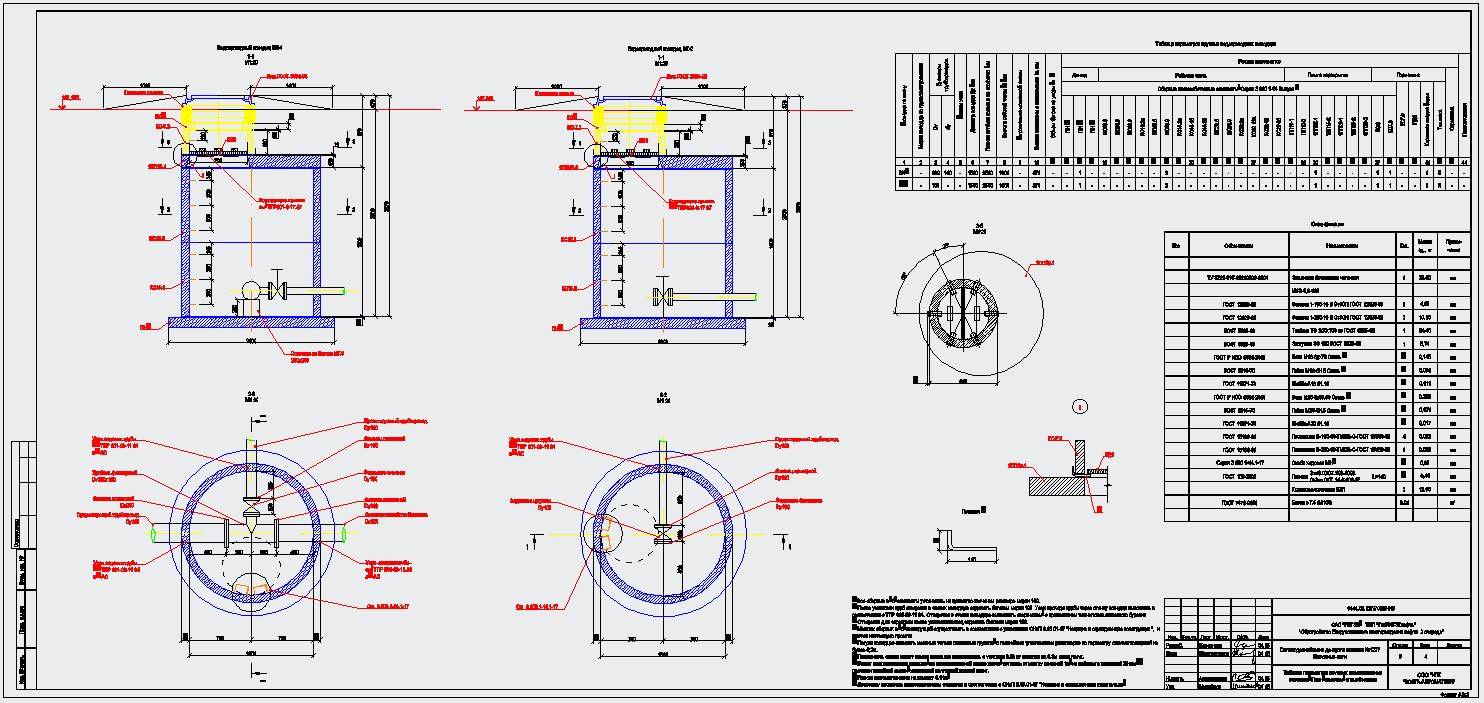

Типовой колодец
Колодцы оборудуют в соответствии со СНиП — Строительными нормами и правилами, и конструкции всех разновидностей примерно одинаковы. Основные элементы мокрого дренирующего устройства:
- шахта или рабочая камера, емкость;
- дно выработки, которое может выполняться в разных вариантах, в зависимости от назначения;
- люк.
Армировка сооружения традиционно кирпичная или из железобетонных колец, но в последнее время все чаще применяют пластик от . В отличие от традиционных материалов, при монтаже не требуется специальная техника для опускания конструкций и раствор для кладки кирпича.
Материалы для рабочей части колодца
Рабочая часть смотровых колодцев необходима для контроля состояния канализации и последующего устранения неполадок.
Это сооружение является безальтернативным. Установка производится в соответствии с нормативными документами и правилами в тех местах, где вероятность поломки является наибольшей.
На этих участках изменяется скорость потока воды и его ширина, поэтому уклон и диаметр трубопровода должны быть разными. Колодцы различаются не только по своим конструкциям, но и по материалам, из которых они изготовлены.
Бетон является наиболее распространенным материалом, позволяющим выполнять рабочие части колодцев. Типовые бетонные конструкции обладают большим количеством недостатков:
- Конструкция изготавливается по стандарту, а место, где будет располагаться сооружение, не учитывается.
- Низкий уровень качества гидроизоляции, поскольку бетонный колодец является сборным, монтируемым с применением специальных колец, которые снимаются, поэтому происходит проникновение грунтовых вод в канализацию, а сточных — в грунт, что вызывает его отравление.
- Прочистка ручным способом, предполагающим участие двух человек, которые должны выполнять следующие действия: направлять ерш и крутить проволоку, приводящую инструмент в движение.
В целом бетонные колодцы не являются эффективными, поэтому они применяются только из-за дешевизны. Появление полимеров позволило спроектировать новые безопасные типы канализационных систем, позволяющих в значительной степени сэкономить на используемых материалах. Среди достоинств полимеров можно выделить:
- Отсутствие необходимости постоянного обслуживания, поскольку рабочая часть колодца из полимеров может иметь диаметр 30, а не 70 см.
- Уменьшенный объем и диаметр колодца, обеспечивающие экономию ресурсов и сил на установку полимерного сооружения.
- Малый вес сварных пластиковых колодцев, которые можно с легкостью использовать в любых ситуациях.
- Наличие гофрированной трубы, которая легко вытягивается и сжимается с учетом размеров участка.
- Наличие полной гидроизоляции, поскольку вода уже не просачивается (как в случае с бетонными кольцами).
- Длительный срок эксплуатации, т. к. полимерные материалы являются износостойкими.
Назначение водопроводных колодцев
Создают их для разных целей, главными из которых можно назвать следующие:
- Контроль узловых точек системы, где расположены ответвления, повороты или пересечения труб с участками, подверженными протечи – соединения с фланцами, муфтами и т.д. В любой сети водопровода существует целый ряд мест, на которых расположены прямые участки труб. Специальные колодцы доступа при этом устанавливают в начале и в конце таких участков. Это предоставляет свободный доступ к участкам для проведения планового обслуживания или ремонта;
- Обеспечение свободного доступа к управляющей арматуре для регулировки направления и мощности потоков;
- Обеспечение доступа к оборудованию насосных станций;
- Для мероприятий по осуществлению дренирования или приема воды при авариях и запланированном сливе воды;
- Для водоснабжения автономных систем, которые являются источником питьевой воды для частных домов.
Как можно сделать выводы, колодцы можно классифицировать по их прямому назначению:
- Для инспектирования участков и узлов водопроводной системы;
- Станции для размещения оборудования типа редукторов, счетчиков, насосных станций и т.д.;
- Пункты управления кранами, задвижками, вентилями и прочими приспособлениями, регулирующими работу систем водоснабжения;
- Колодцы для дренирования воды.
Независимо от назначения колодца, цели его создания сводятся к мероприятиям по обслуживанию и инспекции сетей водоснабжения.
Методы сооружения и используемые материалы
Строительный рынок сегодня предлагает некоторый ассортимент материалов, пригодных для постройки удобных долговечных колодцев.

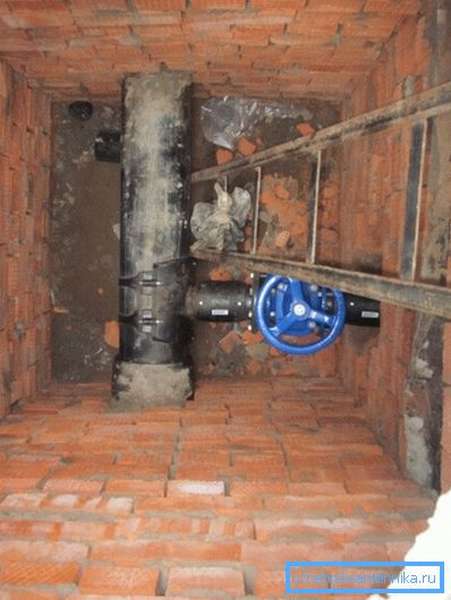

Колодцы из кирпича
Это традиционный строительный материал, который популярен для строительства не только технических сооружений, но и жилых. Отличается высокой надежностью и долговечностью. Из кирпича можно соорудить колодец круглой, квадратной или прямоугольной формы. Однако в строительстве крупных централизованных водопроводных сетей кирпич не применяется. А вот в частном строительстве он очень популярен.
Пластиковые колодцы
Объединяющее название “пластик” подразумевает поливинилхлорид, полипропилен, полиэтилен и т.д. Это новое направление в сооружении колодцев данного назначения. Они удобны тем, что имеют уже готовые стандартные типоразмеры. Их отличает простота монтажа, поскольку они оснащены готовыми люками, лестницами и имеют специализированные вводы. Корпуса таких резервуаров для большей прочности оснащены ребрами жесткости, а стенки – гофрированные. Кроме этого, стенки таких колодцев могут иметь дополнительно теплоизоляционный слой.
Их преимущества в том, что они значительно ускоряют монтаж, мало весят, не разрушаются при низких температурах, не подвержены коррозии и имеют широкий ассортимент конструкций.

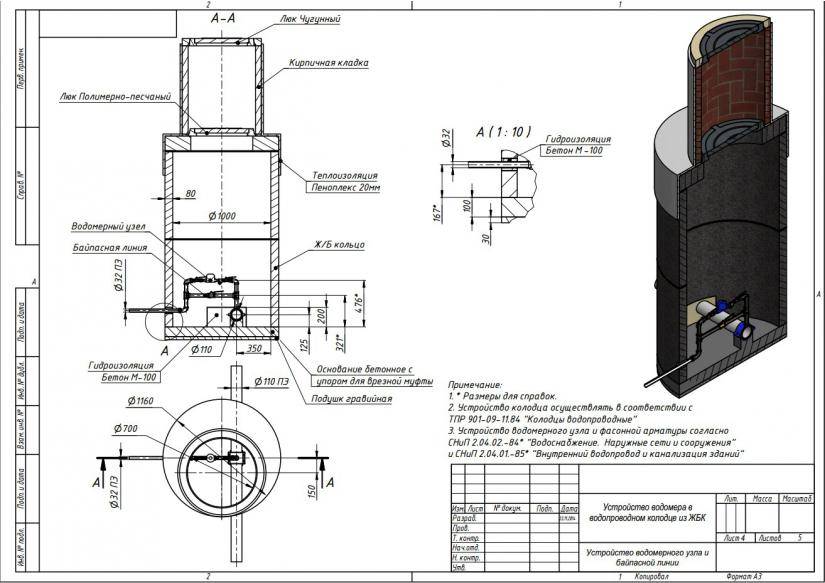

Железобетонные колодцы
Наиболее популярное решение для колодца, который при этом может быть литой или сборной конструкцией. В отличие от пластиковых, такой колодец дольше строить, да и без привлечения строительной техники справляться сложно. Зато осуществлять мероприятия по обслуживанию таких скважин проще, чем с колодцами из других материалов.
Водопроводный колодец относится к гидротехническим сооружениям, строительство которых подчинено вполне конкретным правилам, и зависит от используемых материалов, свойств грунта и прочих требований, прописанных в санитарных нормативных документах.

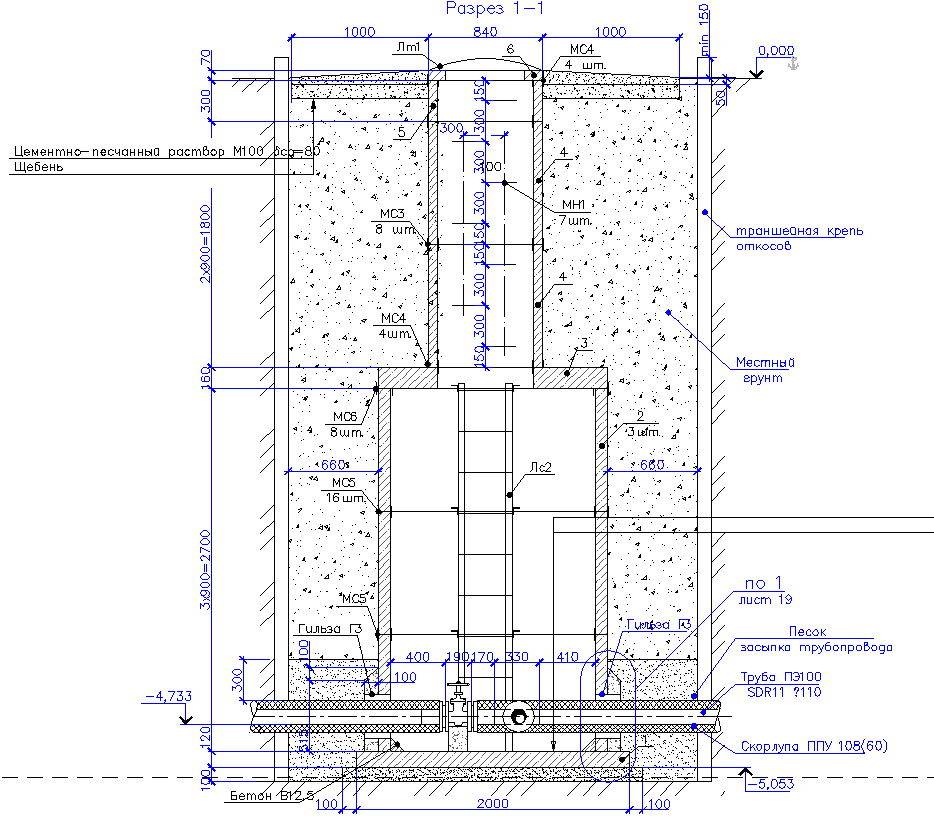

Монтажные работы
Гидроизоляция швов в колодце. Если необходим более глубокий колодец, то его делают опускным методом. Дабы предотвратить сдвиг конструкции, изделия можно зафиксировать друг с другом специальными скобами. Гидроизоляцию щелей выполняют так – сначала производится грунтовка, после внутрь ложится жгут и заделывается цементным раствором. Улучшить гидроизоляцию можно, если в цементную смесь пожить пластификатор.
Если произошло смещение колец, то ремонт производят герметиком либо специальным цементным раствором. Выполняют данную операцию как внутри колодца, так и снаружи. Тоже самое делают и в случае появления трещин на стенах. В случае повреждений небольшого размера, можно произвести работы лишь с одной стороны.
Если планируется трубопровод, то необходимо сделать специальные отверстия в кольцах. Выполняются они штроборезом. Диаметр дырок должен быть немного больше размера труб. Необходимо это для выполнения работ по герметизации. Когда данные работы окончены, выполняют установку плит перекрытия и засыпают все. Если грунтовые воды находятся близко к поверхности земли, то рекомендуется сделать дренаж колодца. Выполняют это с помощью глины, которую размещают между стенками колец и котлована.
Последним пунктом в возведении колодца будет сооружение оголовка. Самым простым выходом станет применение кольца из бетона. На его основе можно выполнить самую различную внешнюю отделку. Обязательно нужно сделать крышу, ведь это будет оберегать колодец от проникновения внутрь грязи, дождя, мусора.

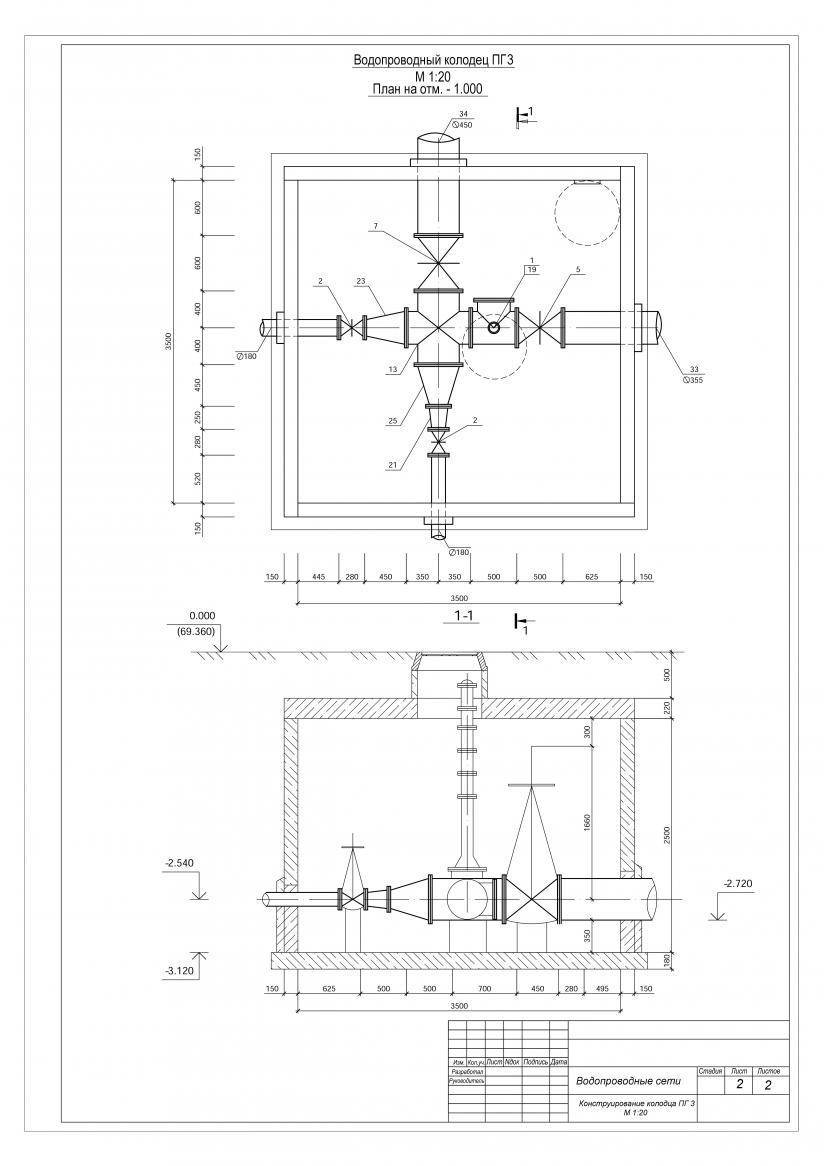

Виды и их роль
Резервуары, которые устанавливаются на сетях водопровода, используются для проведения мероприятий.Среди них цели заключаются в следующем:
- контролировать место, где есть пересечение, ответвление или повороты труб сети. В каждой системе имеются прямые участки. В начале и конце участка устанавливают колодец, чтобы всегда был доступ к трубам в случае поломок или для проведения плановых мероприятий (как почистить колодец самостоятельно прочитайте здесь). Кроме того, в местах, где имеются ответвления и повороты, есть соединения в виде фланцев и муфт. Именно в них, чаще и обнаруживается протекание;
- дает доступ к тем местам, где располагается регулировочная, запорная или регулировочно-запорная арматура. Часто в этих местах, где пересекаются и ответвляются трубы, устанавливают различную арматуру. Это требуется, чтобы была возможность управлять и регулировать потоки (про редуктор давления воды в системе водоснабжения написано здесь). Для доступа к каждой, имеются тоже колодцы;
- место, где располагается насосная станция, различное оборудование, в том числе и приборы для учета. Ряд различных механизмов и устройств размещают прямо на линии. Засыпать их землей нельзя. Чтобы постоянно иметь доступ, такие устройства размещают в специальных резервуарах;
В зависимости от назначения, их делят на группы:
- Инспекционные. Необходимы для проведения контроля различных узлов и ответственных зон на сети.
- Станции, где размещается оборудование – машинные отделения. В основном, устанавливаются греющий кабель для водопровода (написано здесь), различные редукторы, счетчики, насосы и прочее.
- Точки управления, где располагаются задвижки, краны, вентили и другие детали, помогающие управлять системой.
- Дренажные колодцы. Применяются, чтобы собирать, поглощать и отводить воду. Как пример такого дренажного устройства можно привести мокрый колодец на водопроводной системе. Смотровой колодец для дренажа (описан здесь) требуется, чтобы сливать воду во время ремонтных работ. Жидкость направляют в этот колодец, а потом ее оттуда выкачивают с помощью насоса.
Устройство систем водоснабжения
Система центрального обеспечения водой применяется для массового снабжения потребителей от единой сетки. Применяется в городах и ПГТ. Однако возможно подключение домов в сельской местности, но подобное случается редко.
Централизованные системы, как правило, исполняются в виде кольцевых сетей, снабжающихся водой от двух и более водонапорных башен. Это позволяет выполнять обеспечение всех водозаборных точек в случае аварийной ситуации либо проводить ремонтные работы на отдельном участке водоподающей магистрали.
Сооружения для очистки, забора и подъема воды подают ее потребителям, находящимся в зоне их действия, по заблаговременно согласованному графику. Если подключение к общегородскому трубопроводу невозможно, возникает необходимость обустроить автономную водоподающую сеть частного дома.
Схема создания выглядит так:
- Скважина либо колодец оснащается погружным насосом, к нему выполняется подсоединение водопроводной магистрали.
- Трубопровод укладывается и проводится в дом.
- Водоподающая сеть подсоединяться к очистному фильтрующему элементу, блоку автоматики и гидроаккумулятору.
От этой системы водопровод производит распределение чистой воды по потребителям.
В местах с регулярными скачками напряжения в электрической сети обустройство водоподачи выполняется с использованием накопительного бака. Принцип действия децентрализованной системы подобного типа заключается в следующем:
- В возвышенной части строения, например, на чердаке ставят накопительную емкость, оснащенную поплавковым клапаном.
- Водопровод подсоединяют к погружному насосному устройству, которое помещают в скважине либо колодце.
- Ответвление от источника заводят в здание.
- Домашнюю магистраль подводят и подключают к нижней части резервуара для накопления влаги.
- Посредством насосного оборудования происходит нагнетание жидкости в емкость. Когда он полностью заполняется, насос автоматом отключается.
- Когда вода опускается до наименьшего уровня, происходит срабатывание клапана, и насосное устройство снова начинает работать.
Нецентрализованные виды водообеспечения подходят для частных домов с малым числом потребителей. Они бывают зимними и летними. В первом случае укладка водопровода ведется капитально в домах с постоянным проживанием. Второй вариант годится для сезонных работ: автоматизации полива огорода, водоподачи в душевую, дачный домик, баню. Стоимость монтажа здесь гораздо меньше.
Какие нормы регулируют расположение объектов на участке частного дома
Основным документом, по которому ведется строительство дома и подводка коммуникаций, является проект. В нем составлен план работ с указанием всех расстояний и размеров. Здесь же указано расстояние от дома до места слива канализации. Во время проектирования руководствуются двумя нормативами:
- СНиП 2.04.01-85;
- СанПиН 2.2.1/2.1.1.1200-03 (или 2.1.5.980-00).
В этих документах подробно изложены все требования к канализации и определены минимально допустимые расстояния между объектами и постройками. Необходимо учитывать, что вместо СНиП сегодня используется актуализированная редакция СП 30.13330.2016. Она больше соответствует нынешним реалиям, хотя принципиальных различий не имеет. Независимо от того, где и кем строится канализация, нормы и правила должны выполняться неукоснительно.
Некоторые владельцы частных домов считают, что расположение канализации — их личное дело. Это ошибочная точка зрения. Нормы и правила, указанные в строительных и санитарных директивах, должны выполняться всеми без исключения. Если система строится на участке дачного домика, требования более мягкие. Но, для жилого дома должны быть выполнены все существующие требования.
Примечательно, что вопрос с расстоянием от септика до дома неоднозначен. Если минимальное значение определено четко, то максимальная величина нигде не упоминается. Санитарные нормы по канализации для частного сектора также не упоминают о максимуме. Отмечается только, что расстояние желательно делать как можно большим. Однако, если септик находится слишком далеко, неизбежны засоры или разморозки труб. В таких условиях система не сможет нормально работать. Поэтому, расположение канализации на участке должно соответствовать не только санитарным, но и эксплуатационным требованиям.
особенности и Материалы строительства
Какими смогут быть стены колодца?

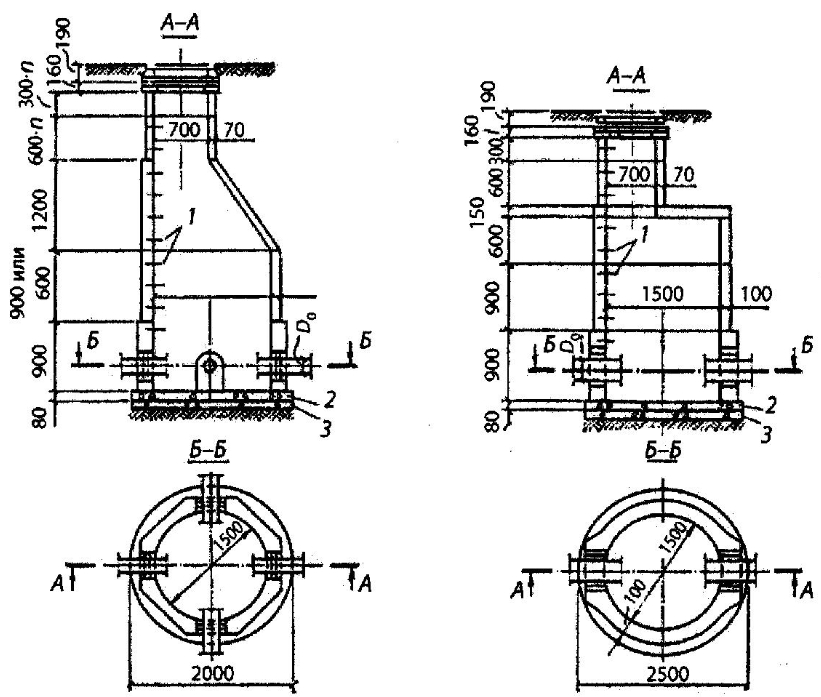

Железобетон
Как раз из него значительно чаще изготавливаются стены колодцев для обслуживания многоквартирных домов. Но, частниками цементные колодцы также строятся, но в случае если для ввода воды в личный дом чаще сооружаются прямоугольные либо квадратные в сечении монолитные конструкции (они требуют более несложной опалубки), то организации придерживаются более технологичной схемы, применяя готовые кольца.
Любопытно: в приложениях к нормативным документам возможно отыскать сметные нормы на работы и основные материалы. К примеру, сметная таблица водопроводных колодцев за номером 22-04-003, приложенная к ГЭСН-2001-22, содержит полный список материалов и работ для устройства сборно-монолитного колодца объемом 10 кубов.
Как выглядит независимое строительство? Совершенно верно так же, как при сооружении цементного септика либо погреба.
Единственная проблема заключается в том, что конструкция опалубки обязана предусматривать отверстия под лотки ввода и трассы.
- Отрывается котлован, размер которого пара превышает будущий размер колодца.
- Дно засыпается приблизительно 20-ю сантиметрами щебня либо песка. Подсыпка станет основанием для стенку и выполнит функцию дренажа.
- Стены котлована перекрываются гидроизолирующим материалом — рубероидом либо полиэтиленом. Он, среди другого, не позволит цементному молочку безтолку фильтроваться в грунт, тем самым уменьшая прочность конструкции.
- Сооружается армокаркас. В совершенстве рифленая арматура вяжется отожженной проволокой, но возможно использована готовая сетка либо обрезки металлоизделий.
- Строится опалубка. Материал — доски, ОСП, ЦСП либо фанера.
- Опалубка послойно заливается бетоном марки М200 либо самостоятельно приготовленным раствором. Состав — 1 часть цемента, 3 части песка и 3 части щебня. Через каждые 20-25 сантиметров бетон штыкуется арматурой.
- Сверху укладывается готовая плита с оголовком колодезного люка.
Кирпич
Сооружение кирпичных стенок ненамного сложнее, но размер котлована в этом случае будет больше. Обстоятельство — в том, что для кирпичной кладки очень желательна наружная гидроизоляция. Она выполняется битумной мастикой в пара слоев.
Внимание: для кладки употребляется только красный глиняный кирпич. Силикатный быстро разрушается во мокрой среде
Сама кладка в полной мере традиционна: в полкирпича, с перевязкой горизонтальных последовательностей как минимум на четверть длины кирпича. В качестве связующего употребляется цементно-песчаный раствор в пропорции 1:3, песок предварительно просеивается. Толщина шва — стандартные 12 миллиметров.
Пластик
Пластиковые канализационные и водопроводные готовые колодцы выгодны тем, что разрешают значительно сэкономить время. Их стены являются, в большинстве случаев, толстую гофрированную трубу из полиэтилена либо полипропилена с отводами под лотки и уплотнительными кольцами.
Цена этих изделий, но, пара превышает затраты на строительные материалы при независимого строительства из бетона либо кирпича. Колодец высотой два метра и диаметром 70 см обойдется приблизительно в 15-17 тысяч рублей.
Как выполняется монтаж водопроводного колодца из пластика?
- Отрывается котлован пара большего если сравнивать с колодцем размера. Запас по габаритам обязан составлять приблизительно 20 сантиметров по всем направлениям.
- Формируется песчаная подсыпка.
- Пластиковая конструкция опускается на дно котлована.
- При наличии пригружной камеры (утяжелителя, емкости, мешающей всплытию пластика во мокром грунте) она заполняется бетоном.
- Монтируются все коммуникации: к отводу автострады подключается запорная арматура, колодезный фильтр неотёсанной очистки и водосчетчик.
- Выполняется обратная засыпка. Для колодцев повышенной жесткости (с гофрированной поверхностью) употребляется вынутый ранее грунт с трамбовкой каждые 20 сантиметров. Для конструкций с ровными стенками засыпка выполняется цементно-песчаной смесью в пропорции 1:5.
Разводка труб водоснабжения
Если в доме есть подвальное помещение, то всю внутреннюю разводку надо провести там. Для этого придется обозначить места установки сантехнических приборов, и к каждому из них подвести пластиковую трубу с выводом через перекрытие.
Но внутренняя разводка – это не просто накопительная емкость и трубы, это различные приборы, которые отвечают за чистоту подаваемой воды. Поэтому в схеме водопровода обязательно используются фильтра грубой и тонкой очистки, а также несколько видов запорной арматуры и измерительных приборов (обычно манометры, измеряющие давление воды в системе).
Поэтому внутреннюю часть водоснабжения можно разделить на водоподготовку и трубную разводку.
Время, место, глубина водоносного слоя
Под строительство колодца из бетонных колец, прежде всего, необходимо правильно определить место. От этого будет зависеть не только целесообразность организации данного вида гидротехнического сооружения, но и качество получаемой из него воды. Установить с точностью до метра глубину залегания водоносного слоя в конкретном месте может только разведывательное бурение.
Если способ не осуществим, можно применить один или сразу несколько хотя и менее точных, но достоверных методов:
- Наличие уже эксплуатируемых источников воды по соседству. Если местность равнинная, то водоносный слой, вероятнее всего, будет залегать на одинаковой глубине по всей территории.
- Данные геологоразведки. В специальных службах имеются карты распределения влагонасыщенных подземных пластов по местности.
- Произрастание водолюбивой флоры. О неглубоко залегающей подземной воде могут говорить растущие на участке растения – ива, ольха, лопух и проч.

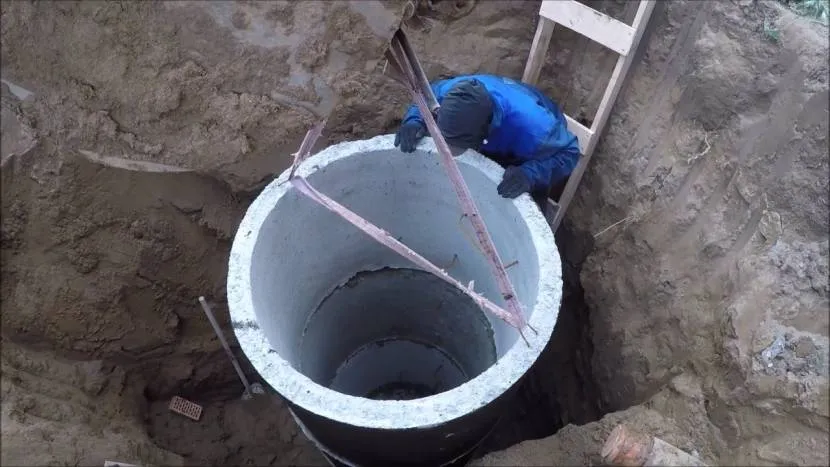

Установка ж/б-колец в шахтуИсточник ytimg.com
Народные методы – наблюдение за поведением животных, рамочный способ, образование конденсата на посудине в земле.
Лучшим временем копки колодцев является вторая половина зимы – когда верхние слои грунта окончательно промерзли, верхние течения иссякли, а верховодка либо обмелела, либо пересохла. Только в этот период года можно найти настоящий качественный водоносный горизонт. Более того, уровень воды в шахте будет минимальным, а значит, удастся правильно задать объем накопителя и расход.
Требования
Для того чтобы эксплуатация колодца не влияла на соседние сооружения, а вода из источника поступала только чистой и не подвергалась загрязнению поверхностных стоков и при этом поток был бы стабильным, необходимо учесть следующий ряд требований:
- Расстояние от входа в шахту до ближайших источников загрязнения (куч мусора или навоза, органических отходов, бани, септика, выгребных и помойных ям) должно быть не менее 20-30 м.
- Колодец должен обустраиваться на ровном месте. Так как на склонах из-за специфики распределения подземного водоносного слоя высота водного зеркала будет минимальна.
Колодец должен располагаться на ровном участкеИсточник berizon.ru
Какой вид отмостки выбрать?
Любое основание возводится по следующим принципам:
- выдерживается технологическая пауза;
- выполняются земляные и подготовительные работы;
- укладывается фракционный материал;
- планируется уклон;
- возводится окончательное покрытие.
Нельзя сказать, что одна из отмосток вокруг колодца будет лучше или хуже. У всех вариантов конструкций есть свои особенности. Чаще всего специалисты рекомендуют строить мягкое основание. Оно не сдавливает стенки шахты, что исключает смещение колец и засорение скважины. Грунт может оседать и смещаться. С течением лет можно достраивать основание, не проводя демонтаж. Декоративное покрытие на мягкую основу укладывается абсолютно любое: от спилов стволов деревьев до тротуарной плитки.
Если вы хотите пользоваться скважиной, не выдерживая технологическую паузу, то площадку вокруг нее можно оборудовать при помощи плотного грунта. Шахту обсыпают им под небольшим уклоном. Сверху сбивают деревянный щит, который предотвратит размывание этой насыпи осадками. Колодец стоит прикрыть люком, который можно сделать из досок, листа металла или пластика.
Как сделать из пластика
Использование пластика считается относительно новым вариантом, но он начал активно применяться для оборудования колодцев и других сооружений в водоснабжении.
Резервуары из пластика сейчас становятся очень популярными.
Они быстро сооружаются, имеют необходимые размеры.
Кроме того, используются специальные вводы для полипропиленовых труб (какие лучше для водопровода) и прочих деталей, причем эти места коммуникации имеют хорошую гидроизоляцию, загерметизированы, присутствуют люки и лестницы.
Для строительства используются разные материалы.
Это может быть и поливинилхлорид, и полиэтилен, и полипропилен.
Обычно стенки в корпусе имеют жесткие ребра, а конструкция усилена за счет гофрирования.
Если у заказчика есть такое желание, само изделие можно утеплить или сделать другие дополнительные системы.
Монтажные работы простые. Сначала нужно подготовить подушку из бетона или гравия. Потом установить резервуар.
Дальше он фиксируется специальными якорями. Они могут быть в виде монтажных ушей, кронштейнов, кроссов. Потом деталь засыпают.
Резервуар имеет усиленные стенки, так что он засыпается обычной почвой или песком. Если использовались баки, а их стенки не усилены ребрами, нужно засыпать конструкцию смесью из песка и цемента.
Преимуществом применения именно пластиковой конструкции является то, что она быстро монтируется. Кроме того, процесс установки простой.
Еще один плюс – это полная герметизация стенок конструкции, так что не стоит бояться ее долгого контакта с жидкостью.
Но есть и недостаток, который заключается в высокой стоимости подобной системы.
Кстати, как для пластиковых, так и для кирпичных и железобетонных резервуаров нужно учитывать расстояние между колодцами линейного типа.
Дистанция зависит от диаметра труб (расчет по расходу воды).
- Если он составляет примерно 5 см, расстояние между конструкциями будет около 35 м.
- Если параметр трубы 20 см, промежуток между колодцами – 50 м.
- Для труб диаметром 50 м дистанция равна 75 м.
- Если диаметр 70-90 см, расстояние составит 100 м.
- Если дистанция равна 100-140 см, расстояние – 150 м.
- Для труб диаметра 1,5-2 м промежуток между сооружениями составляет 200 м.
- Если диаметр еще больше, расстояние между колодцами равно 300 м.
Важно! Диаметр трубы для водопровода в частном доме имеет очень важное значение. Поэтому отнеситесь к выбору внимательно
