Разновидности водосточных систем
Виды водосточных систем в зависимости от основы:
- пластиковые,
- металлические (оцинкованные, алюминиевые, медные).
Чтобы знать, как правильно выбрать водосточную систему, нужно учесть тип кровли, устойчивость к механическим и температурным воздействиям, цену на отдельные элементы, сложность в установке.
Пластиковые водосточные системы
Достоинства:
- стойкость к коррозии,
- устойчивость к ультрафиолету и химическим веществам,
- легкая,
- несложная в монтаже,
- имеет шумопоглощающие свойства.
Недостатки:
- недолговечность(срок службы составляет 15-20 лет),
- неустойчива к резким перепадам температур.
Металлические водосточные системы
Оцинкованные водосточные системы с полимерным покрытием, в основе которых сталь, алюминий или медь, имеют следующие преимущества:
- устойчивость к перепадам температур,
- подходят для использования в суровых условиях,
- стойкость к коррозии и деформации,
- большой срок эксплуатации (25 -100 лет в зависимости от металла).
Среди недостатков металлических конструкций отмечают высокую стоимость и сложности при установке.
Как произвести монтаж водостока для крыши своими руками — пошаговая схема
Шаг 1: Расчет материалов
Чтобы подобрать оптимальный размер труб и желоба, необходимо вычислить площадь кровельного ската, умножив его ширину на длину. Далее, исходя из этих значений, подбираются элементы конструкции. Так, для 30 квадратов достаточно трубы сечением 80 мм, 50 м 2 – 90 мм, а трубы 10 см используются при площади ската более 125 квадратов. Количество же труб рассчитывается относительно периметра здания, расстояние между соседними элементами не должно превышать 24 м.
Шаг 2: Монтаж кронштейнов
После закупки можно приступить непосредственно к монтажным работам. В первую очередь крепятся кронштейны на расстоянии полуметра друг от друга (для пластикового желоба), для металлических изделий этот параметр может достичь и полтора метра. Их фиксируют в лобовую часть крыши, а если таковой нет, то сгодятся и стропильные ноги. Сначала устанавливаются крайние элементы, после чего между ними натягивают шпагат и, ориентируясь на него, крепят промежуточные
При этом очень важно сделать правильный уклон, он составляет 2–5 мм на один погонный метр
Шаг 3: Установка желоба
Далее на уже зафиксированные крюки монтируется и сам желоб. Делается это следующим образом: под загнутую часть кронштейна заводится передний край желоба и разворачивается на 90°, так он станет на свое место. Для фиксации этой комплектующей части используются специальные пластины. Угловые соединения делаются посредством специальных элементов, открытые же торцы закрываются заглушками.
Шаг 4: Монтаж водостоков
Этот этап начинается с установки выпускных воронок. Необходимо сделать отверстие в месте расположения воронки, для этого пригодится ножовка с мелким зубом. Обязательно зачистите края распила, после чего нанесите две полоски клея, выдержав между ними расстояние 5 см. Затем необходимо завести воронку под желоб и, соединив эти два элемента между собой, нагреть пластик с двух сторон. Есть и еще один способ фиксации элементов пластиковой конструкции – через уплотнительные резинки. Каждый из этих вариантов имеет свои достоинства и недостатки. Так, при использовании холодной сварки крепление получится более надежным, однако злую шутку может сыграть температурное расширение материала. А во втором случае линейные расширения не страшны, но резина со временем теряет свои свойства.
Шаг 5: Крепление труб
И вот мы добрались до последнего этапа. Эти вертикальные элементы крепятся к фасаду здания сверху вниз посредством специальных хомутов. Расстояние от трубы до стены должно быть не менее 3 см, иначе здание будет сыреть. Крепежи устанавливаются в местах соединения двух труб, при этом следует выдерживать шаг 1–2 м. Расстояние между сливным коленом и отмосткой должно быть минимум 20 сантиметров. Все описанное осуществить своими руками несложно, но если вы уделите несколько минут просмотру нашему видео о монтаже водостоков для крыши, работать будете уверенней.
Зачем водосток нужен?
Почему нельзя оставить крышу не оборудованной водостоком? Многие дома имеют довольно необычные и красивые кровли, и их владельцы желают отказаться от обустройства этой важной системы только лишь потому, что не желают портить внешний вид крыши и строения в целом. Ведь водосток представляет собой систему желобов и труб, которые выглядят далеко не так изящно, как, возможно, сам дом
Но принятие такого решения будет в корне неверным – каким бы красивым и необычным не был дом, водосток с крыши ему необходим.
Водосточная система из ПВХ
Основные требования к водостоку
В первую очередь, водосточная система обеспечивает защиту строения от воздействия атмосферных осадков на фасады и фундамент. Вода, капающая с неба – далеко не самая чистая жидкость, она содержит массу химических веществ, а в отдельных регионах – буквально всю таблицу Менделеева. И некоторые строительные материалы под ее воздействием начинают довольно быстро терять свой внешний вид и разрушаться, из-за чего строение становится уже не таким прочным и надежным, каким было изначально. Да и мокрые стены теряют часть теплосберегающих свойств, выглядят некрасиво.
Когда дом возведен на пучинистом грунте, то все еще серьезней! Почва напитается водой, зимой все это расширяется и начинает давить на само здание
Действует система водостока просто: вода, попавшая на крышу, собирается в один желоб, по которому направляется в определенную точку так называемого безопасного стока. И если система спроектирована правильно, то она надежно защищает от воды и фундамент, и стены.
Организованный водосток с крыши
Типы водостока
Цены на водостоки
Водостоки
Со скатных крыш водосток может быть организован тремя способами:
- неорганизованный, когда вода естественным путем стекает с кровли под действием силы тяжести, попадая на стены и заливая отмостку;
- организованный внутренний, когда система водоотведения с кровли находится внутри строения;
- организованный наружный, состоящий из труб, желобов и воронок, расположенных на внешней стороне здания.
Организованный водосток схематично
Конструкция внутреннего водостока
На кровлях, имеющих скаты, могут обустраиваться водостоки неорганизованные и наружные организованные. Притом первые используются все реже – строители отдают предпочтение вторым, несмотря на необходимость дополнительных вложений в строительство и проведение определенного ряда работ.
Детали водосточной системы серийного производства
Ранее в России часто системы водоотведения с крыш не было – просто выносы кровли делались побольше и вода стекала по ним на землю. Вернее, это называлось как раз неорганизованным водостоком. Но в этом случае к фундаменту строения предъявлялись особые требования, а окружающее пространство вокруг дома имело хорошую гидроизоляцию. Такой метод до сих пор актуален и применяется, но все-таки обычно обустраивается только в регионах с минимальным количеством осадков (не более 300 мм в год). Все возможные условия его обустройства можно найти и прочитать в СНиП 31-06-2009.
Такой водоотвод может использоваться в случае, если высота строения не превышает 5 этажей, а сама крыша должна иметь один скат, уклон которого направлен во двор внутри приусадебного участка. При этом кровля должна быть оснащена козырьком, который выходит за крышу не менее чем на 60 см. Также под таким водостоком не должно располагаться никаких путей передвижения транспорта или человека. Единственное достоинство такого водостока – нет необходимости вкладываться в работы по водоотведению с крыш.
Пример неорганизованного водостока
Неорганизованный водосток не обеспечивает защиты фундамента, он, скорее, снизит его несущую способность. Также со временем он станет причиной разрушения и отделки стен, и цоколя.
Оптимальный вариант организации водостока со скатных крыш – это наружный водоотвод. Благодаря ему вода будет находиться только снаружи здания, собираясь на крыше, стекать только в определенное место. А сам по себе такой водосток прост в монтаже и не потребует особых затрат.
Пластиковый водосток. Мастер-класс (часть 1)
Пластиковый водосток. Мастер-класс (часть 2)
Водосточная воронка для плоской крыши. На скатных крышах внутренний водосток практически не встречается
Как выбрать количество элементов водосточной системы
Итак, со стояками разобрались – между ними должно быть определенное расстояние: 10 или 12 м. А так как длина труб для водосточной системы стандартная – 3 м (хотя производители сегодня не придерживаются стандартного размера), то можно легко подсчитать, какое количество труб требуется на каждый водосточный вертикальный стояк. Он зависит от высоты дома. То есть высоту здания надо разделить на длину трубы, вот вам и количество требуемых элементов.
Точно также рассчитывается количество желобов. Только для этого надо измерить длину ската крыши по карнизу и разделить на длину приобретаемых лотков.
И количество остальных элементов системы водостока:
- сколько стояков, столько водоприемных воронок;
- количество заглушек зависит от количества концов горизонтальных частей, к примеру, для двускатной крыши потребуется четыре заглушки, по две с каждого ската;
- кронштейны устанавливаются через каждые 50-60 см, поэтому их количество зависит от длины карниза;
- монтажные хомуты, с помощью которых крепят к стене трубы, устанавливают через каждые 1,8-2 м, если высота дома превышает 10 м, то шаг установки сокращают до 1,5 м;
- сколько стояков, столько сливных отводов, устанавливаемых на нижнем конце трубной конструкции;
- что касается колен, то на каждый стояк обычно устанавливают по две штуки.
Это самый простой расчет, который можно применять для простых скатных крыш. Если кровля, которая покрывает дом, имеет сложную конструкцию, то количество элементов водостока рассчитывают с учетом индивидуальных особенностей кровельной конструкции.
Этап 2. Установка водосточного желоба
На этом этапе нужно поставить приемные воронки и заглушки желоба. Желоб нужной длины получается из нескольких частей. До установки желоба водослива на крюки соединять между собой отдельные секции не нужно. Монтаж приемной воронки Выпилить V-образное отверстие в желобе в том месте, где будет установлена приемная воронка (на расстоянии 15 см от края желоба). Ширина отверстия примерно 10 см. Подвести передний край воронки под загнутый край желоба. Прижать воронку и загнуть гибкие лепестки сзади для фиксации. Установка универсальных заглушек Заглушки желоба универсальные – подходят для левой и правой стороны. Резиновая прокладка обеспечивает герметичность соединения. Сначала поставить заглушку на место, затем осадить киянкой. Заглушки ставить только на срезанный в заводских условиях край желоба! Крепление соединителей желобов Уложить секции водосточного желоба на крюки. Для лучшей герметичности и прочности конструкции рекомендуется ставить желоба с нахлестом 25-30 мм. В местах стыковки поставить соединители желобов. Для герметичности соединители укомплектованы резиновыми уплотнителями. Сначала задний край соединителя цепляется за загнутый край желоба, затем соединитель прижимается к желобу и фиксируется замком. Теперь можно окончательно установить желоб на место, нажав на него. Водоотвод из подкровельного пространства После монтажа желоба положить на обрешетку карнизную планку. Нижний край карнизной планки опускается в желоб водослива. Край пленки гидроизоляции надо положить поверх карнизной планки. Только в этом случае дождевые потоки с крыши и конденсат из подкровельного пространства будут правильно удаляться: сначала в водосток, а из него – в дренажную систему участка. Паук Это сетка, которая защищает водосточную трубу от засорения листьями, ветками и прочим мусором. Ставится в отверстие желоба над приемной ворононкой. Ограничитель перелива На тех частях кровли, где есть примыкания и ендовы, образуется как бы наклонный желоб. И в этом месте в водосток поступает воды больше, чем с других участков кровли. Чтобы не допустить перелив через край желоба водослива, в этих местах можно закрепить ограничители перелива. |  |
 | |
 |
Монтаж системы водостока
Рассмотрим, как происходит монтаж водоотводящей системы, выпускаемой фирмы «Винилон».
Шаг 1. Для установки и сборки системы понадобятся следующие инструменты: шуруповерт, стусло, ножовка по металлу, полосогиб, строительный уровень, рулетка, бечевка и маркер.
Шуруповерт
Ножовка по металлу и стусло
Полосогиб
Строительный уровень
Рулетка, бечевка и строительный маркер
Использование бечевки для разметки
Шаг 2. Для крепления всех деталей водостока используется антикоррозийный крепеж. Приобретается он в строительном магазине.
Используйте только антикоррозийный крепеж
Шаг 3. Монтаж системы слива производится сверху вниз. Сначала крепятся желоба водосбора, только после этого производится монтаж системы водоотвода (сливные трубы). Водосборные желоба устанавливаются ниже уровня ската крыши с уклоном в сторону воронки примерно на 2-3 см каждые 10 метров желоба. Для удобства работы наносится разметка, демонстрирующая места крепления кронштейнов.
Установка водосточных желобов
Система устанавливается с уклоном в сторону воронок
Шаг 4. Первыми устанавливается воронка в нижней отметке и кронштейн – в верхней отметке. Между ними натягивается бечевка, по уровню которой крепятся остальные кронштейны и соединительные муфты. При этом кронштейны устанавливаются так, чтобы расстояние от них до краев воронки или муфты было не более 10 см. Между остальными кронштейнами может быть расстояние около 60 см.
Установлен кронштейн
Натягивается бечевка
Крепление соединительной муфты и кронштейнов
Шаг 5. После установки кронштейнов производится фиксация на них водосточного желоба.
Установка водосточного желоба
Шаг 6. Стыковка двух отрезков желобов производится при помощи специальной муфты.
Стыковка двух отрезков желобов
Шаг 7. Производится крепление уголков, соединяющих желоба в углах дома (внутренних и наружных). На концах желобов устанавливаются заглушки.
Установка заглушек и угловых элементов
Заглушки и угловые элементы установлены
Шаг 8. Начинается монтаж системы стока. Для этого понадобятся хомуты для крепления трубы. Она жестко фиксируется в верхней части, а в нижней фиксация производится с проскальзыванием.
Крепежные элементы для верхней части
Крепежные элементы для нижней части
Шаг 9. К воронке слива прикрепляется колено, которое при помощи отрезка трубы соединено с другим таким же коленом, но ориентированным в другую сторону. Это позволит приблизить трубу слива максимально к стене дома. Второе колено фиксируется на стене при помощи хомута, закрепленного на ней. Производится сборка этого участка.
Переход осуществляется через 2 одинаковых колена и отрезок трубы
Труба должна входить в колено до упора
Установлено второе колено
Монтируется переход
Шаг 10. На расстоянии друг от друга (максимальное – 1,7 м) крепятся на стены хомуты для трубы слива.
Как крепить хомуты
Шаг 11. На расстоянии 25-30 см от земли производится крепление сливного колена. Все части устанавливаются строго вертикально по строительному уровню.
Крепление сливного колена
Все элементы устанавливаются строго вертикально
Шаг 12. Трубы с верхней части муфт и слива всегда устанавливаются до того момента, пока не упрутся во внутренний ограничитель элемента, снизу – до обозначенной на системе линии.
Сверху труба всегда ставится до упора
Снизу труба устанавливается до соответствующей линии
Шаг 13. После установки всех труб производится монтаж промежуточных хомутов и затягивание всех элементов.
Монтаж промежуточных хомутов и затягивание всех элементов
Монтаж водосточной системы
- Установка горизонтальных элементов (желобов, сливов). На участках, не предназначенных для слива воды крепятся заглушки. Между собой желоба соединяются специальными муфтами. В местах соединений нужно хорошо промазать силиконом, либо кровельной мастикой. В конце желоба монтируется воронка, через которую вода из желоба попадает в трубу.
- Монтаж труб. Для начала нужно отметить на стене места, где будут сверлиться отверстия под дюбель кронштейна. После, монтируем сами кронштейны, не зажимая хомуты. Прислоняем трубу, и, удостоверившись, что все ровно и правильно сделано, скрепляем хомуты.
- Установка отводов. Первый отвод монтируются к воронке желоба. К нему под размер отрезаем трубу, которая будет играть роль соединителя желоба и вертикальной трубы на расстоянии карнизного свеса. К концу этой соединительной трубы также крепится отвод, к хвосту которго примыкает основная труба для слива.
Правила установки водостока

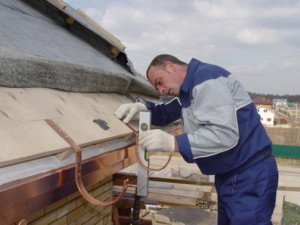

Сначала монтируются кронштейны. Они прикручиваются к стартовой доске ската крыши, либо к лобовой доске. Установите кронштейны так, чтобы они были под уклоном. Например, если длина ската 6 метров, то уместнее будет брать одну сторону как «0», и от этого ноля понемногу опускать кронштейны так, чтобы последние кронштейны были на 3-5 см. ниже первого. Тогда вода будет стекать на эту сторону и уходить как надо. Если длина ската больше, например, 18 метров, то точку «0» нужно брать от центра ската и делать уклоны в обе стороны. В этом случае вода будет уходить от центра по разным краям ската.
Для пластиковых водосточных систем кронштейны крепятся на расстоянии 40 — 60 см, для металлических — 60 — 80 см. Обязательно установите кронштейны с двух сторон от углов желобов и воронок.
- Капельник крепится к крыше поверх кронштейнов. Одна сторона прибивается к крыше (к обрешетке или фанере, в зависимости от вида кровли), а вторая опускается в желоб так, чтобы вода стекала именно в него, а не лилась мимо.
- Водосточные трубы крепятся на расстоянии 3-8 см от стены, это расстояние регулируется кронштейном для труб. Вкрутили до конца — расстояние будет меньше, вкрутили наполовину — расстояние до стены больше. Всегда нужно учитывать, будут ли проводится фасадные работы и от этого регулировать расстояние. Так, если в будущем дом будет обшиваться пенопластом толщиной 50 мм и штукатурится, то расстояние от трубы до стены должно быть не менее 9 см. То же самое нужно учитывать и в расстоянии от земли: если будет делаться отмостка, то возьмите запас, опираясь на ее будущую высоту.
При самостоятельной установке водостока важно правильно рассчитать угол крыши, ската воды, так чтобы влага не попадала в щели и стыки. Несмотря на простоту работ, вы можете столкнуться с ошибками:
- недостаточный уклон желобов, который затруднит работу водостока. Желоба будут забиваться и не справляться со своей функцией;
- недостаточное количество стояков, которое приведет к переливу воды;
- смещение стояков во время монтажа, что ведет к нарушению расчетных уклонов и положению водозаборных воронок.
