Виды секционных ворот
С точки зрения интенсивности нагрузки, площади проёма и места установки различают промышленные и бытовые гаражные ворота:
- Бытовые рассчитаны на 6 — 10 циклов спуска-подъёма за день. Их размер коррелирует с габаритами легкового автотранспорта. Вес небольшой створки балансируется пружинами растяжения или торсионной системой. Бытовые ворота устанавливаются в гаражах частных домов и офисов.
- Промышленные выдерживают нагрузку в десятки и сотни циклов открытия—закрытия в сутки. Их размер, как правило, соответствует габаритам грузового автотранспорта, автобусов и спецтехники. Такие ворота устанавливаются при въезде в автопарки и крытые парковки, автомойки и складские ангары, ими перекрываются въезды в промышленные цеха и крытые дебаркадеры торговых центров.
Высота притолоки и конфигурация помещения задаёт ограничения по расположению барабана и направляющих.
С учётом этих параметров выделяют ворота нескольких типов:
| Подъём | Высота притолоки* | Расположение барабана* | Расположение направляющих над проёмом |
| Низкий | 150 — 280 мм | сзади | горизонтальное или наклонное |
| 250 — 350 мм | спереди или сзади | ||
| Стандартный | 350 — 600 мм | спереди | |
| Высокий | 500 мм и выше | внизу или вверху | |
| 1500 мм и выше | вертикальное |
*конкретные значения зависят от производителя и модели
В случае крайне низкой притолоки при большой высоте проёма есть возможность уменьшить проём, установить фальшь-панель и за счёт этого смонтировать секционные ворота нужной конфигурации.
Когда размер притолоки превышает высоту проёма, створка может двигаться вертикально вверх, направляющие устанавливаются параллельно стене.
Если потолок помещения располагается под углом к стене, направляющие размещаются на подвесах под наклоном к проёму, параллельно потолку.
Что понадобится для работы: материалы и инструменты
Для строительства каркаса двустворчатых распашных ворот понадобится:
- металлический профиль сечением 8х10 или 10х10 см с толщиной стенок около 0,7 см;
- профильная труба 6х3х0,2 см;
- швеллерная балка со стенками толщиной 14–16 см.
Профнастил — лёгкие металлические листы, покрытые специальными составами, которые позволяют существенно продлить срок службы материала и не нуждаются в дополнительной обработке и покраске — чаще всего используется для обшивки каркаса конструкции распашных ворот. Различают несколько марок:
- С — это прочный и лёгкий лист, который изготавливается из оцинкованной стали и имеет небольшую высоту рёбер;
- НС — имеет большую высоту гофры и высоту листа;
- Н — тяжёлый лист, который имеет высокий уровень прочности и надёжности, используют для облицовки больших конструкций.
Обычно люди приобретают профлист марки С8 или С10, так как он считается наиболее лёгким и прочным. Цифра здесь обозначает глубину волны. Мастера рекомендуют использовать лист толщиной 0,4 мм: так ворота будут весить примерно 50 килограмм, для их установки не потребуется больших подъёмных устройств и механизмов.
Оптимальный вид профлистов для обшивки распашных ворот — материал марки С8 или С10
Для работы также необходим рубероид или другой гидроизоляционный материал, бетонный раствор и металлические уголки.
Расчёт материала
Для определения общей длины рамы выполняем действия:
- ширину одной створки умножаем на 4;
- высоту рамы умножаем на 6;
- находим сумму полученных чисел.
Количество металлопрофиля рассчитываем так:
- находим площадь одной створки (её ширину умножаем на высоту);
- полученное значение умножаем на 2.
Если выбрать стандартную ширину и высоту створки (2 м), то понадобится 8 м2: два листа размером по 4 м2 для устройства двух створок.
Высота опорных столбов должна соответствовать высоте профлиста с учётом закапывания в землю, а это ещё плюс 50–70 сантиметров.
Инструменты
Для строительства распашных ворот понадобится:
- бур, штыковая и совковая лопата;
- дрель;
- электрический шуруповёрт;
- ножницы для металла;
- угольник и уровень.
DOORHAN RSD02 – теплые секционные ворота
Серия подъемно-секционных гаражных ворот с торсионными пружинами от российского производителя рассчитана на использование в суровых климатических условиях.
Секции набираются из теплых сэндвич-панелей толщиной 4 см, обеспечивающих высокий уровень изоляции. Ворота выпускаются самых разных размеров для проемов шириной 2-6 м и высотой 1,8-3,5 м.
Плюсы:
- Около 100 вариантов дизайна;
- Несколько способов компоновки механизмов, позволяющие устанавливать ворота даже в гаражи с низкими потолками;
- Возможность врезки окон с прозрачными акриловыми вставками;
- Прочные и долговечные направляющие из оцинковки толщиной 1,5-2 мм;
- Максимально теплозащищенная конструкция без мостиков холода – с уплотнителями по периметру и прослойкой энергофлекса между секциями;
- Торсионный механизм рассчитан на 25 тысяч циклов открывания/закрывания;
- Предусмотрена защита от обрыва пружины с дополнительной страховкой, удерживающей ворота от падения;
- Герметично закрытые подшипники не требуют обслуживания и обеспечивают долгий срок службы ворот;
- Цены в среднем ниже, чем на продукцию других производителей.
Минусы:
Для монтажа необходимо выравнивание уровней пола и потолка, иначе направляющую раму не закрепить.
Секционные ворота Standard
Такой вид гаражных ворот чаще всего используется людьми, в распоряжении которых имеется индивидуальный гараж. Максимальный размер полотна ворот из этой серии равен 350х308,5 см, благодаря чему полностью гарантируется безопасный проезд не только легковых машин, но и небольших по габаритам грузовиков, микроавтобусов.
С использованием современной инновационной системы сбалансирования, которая была разработана специалистами фирмы-производителя, монтаж был упрощен до минимума, а удобство и безопасность находятся на высшем уровне.
Перечислим несколько фактов, касающихся секционных гаражных ворот Alutech этой серии:
- Растяжение пружин между направляющими разного типа. По два элемента используются с каждой стороны, поэтому ворота с легкостью поднимаются и опускаются.
- Пружины устроены по непростому принципу «два в одном», когда один элемент располагается внутри другого. Таким образом, будет полностью исключен вариант выброса пружины в сторону во время ее разрыва или поломки.
- В наличии имеется урегулированная система натяжения пружин, благодаря чему тяговое усилие всегда поддерживается на необходимом уровне.
- Роликовые кронштейны, которые могут регулироваться, вместе с уплотнителем аналогичны и схожи с теми, что используются при изготовлении подъемных ворот.
- Ворота Alutech производят незабываемое эстетическое впечатление благодаря скрытому монтажу профилей.
Техническая документация
Инструкция
29.07.2020Низкий монтаж промышленных ворот с передним расположением вала
Арт. R7020167
Скачать (PDF 28.63 Mb)
Технический каталог
28.12.2019Комплектующие и ремонтные узлы для гаражных ворот Prestige и промышленных ворот ProPlus.
Арт. R7020183
Скачать (PDF 21.9 Mb)
Паспорт
20.04.2017Паспорт “Секционные ворота подъемные”
Арт. R7020107
Скачать (PDF 77.93 Kb)
Регламент
22.11.2018Сервисные работы
Арт. R7020109
Скачать (PDF 76.49 Kb)
Инструкция
30.04.2014Инструкция по монтажу механизма разблокировки реечного электропривода
Арт. R7020145
Скачать (PDF 3.01 Mb)
Руководство
08.01.2018Эксплуатация промышленных ворот ProPlus, ProTrend, AluPro, AluTherm, AluTrend
Арт. R7020104
Скачать (PDF 760.58 Kb)
Смотреть весь список
Требования к проему и его подготовка
Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.
Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены
Несущая способность и способы ее корректировки
Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:
- Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
- Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.
К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.
Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона
Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.
Если места для монтажа конструкции недостаточно
Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

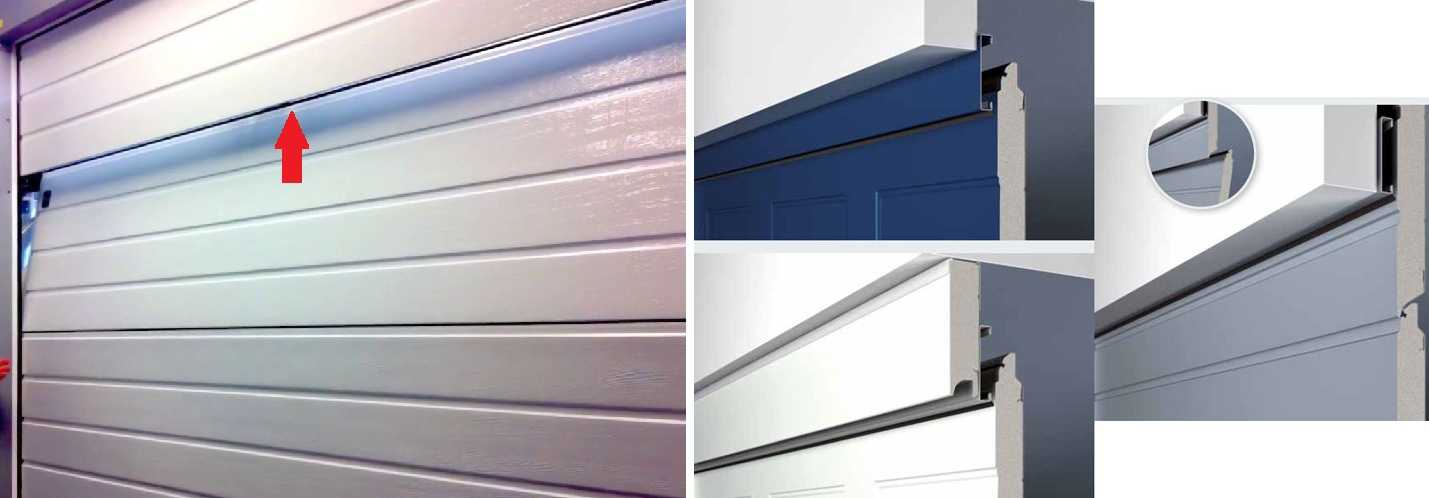

Вот что такое фальшпанель. Она может крепиться по-разному
Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

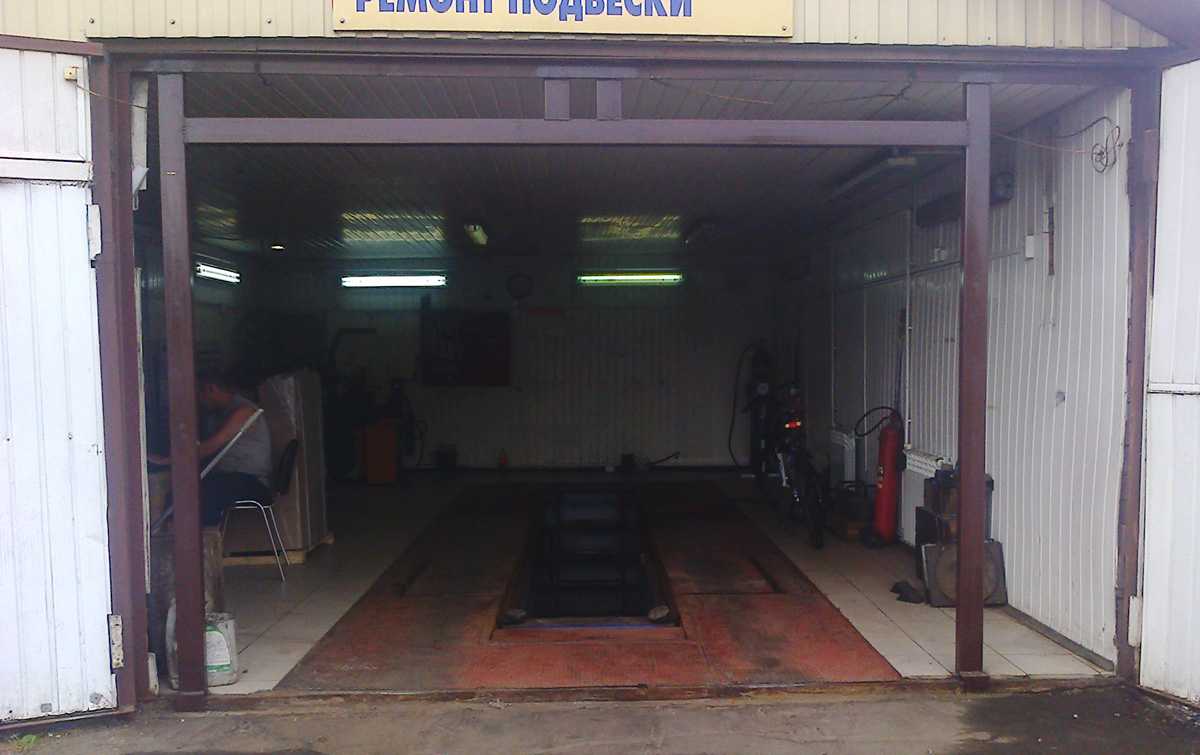

В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить
Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.
Выравнивание проема и потолка
Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

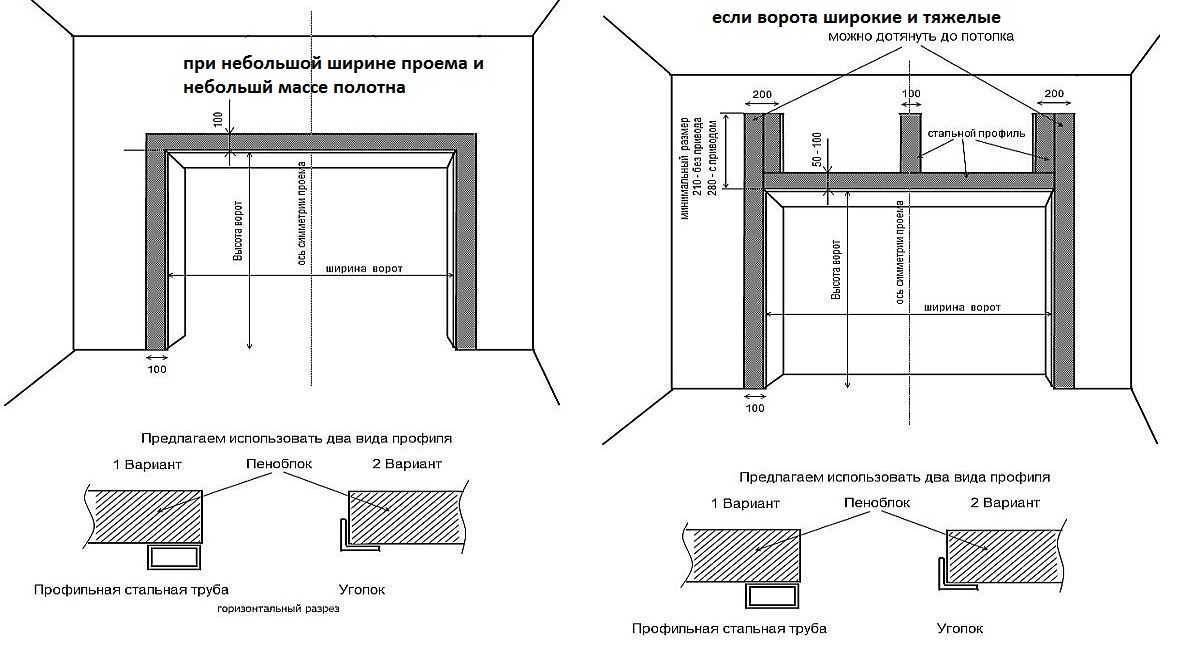

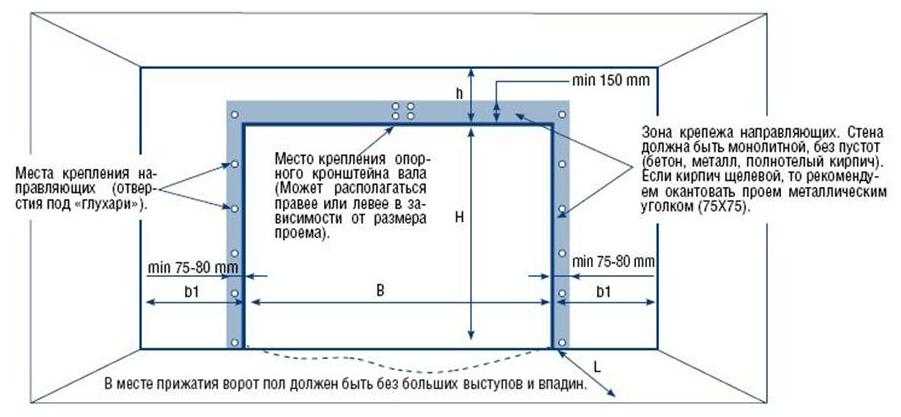

Требования к проему для установки секционных ворот
Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.
Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.
Эксплуатация подъёмных ворот: меры предосторожности
Насколько бы качественно не были сделаны своими руками подъёмные ворота, их эксплуатация предусматривает некоторые нюансы такие, как:
- обязательная периодическая проверка состояния важных узлов, работающих под нагрузкой (трос, ролики, шарниры);
- ревизия, смазывание этих узлов при необходимости;
- обязательное использование страховочных задвижек при поднятых створках.
В остальном такая система довольно неприхотлива по причине простоты. При этом она очень долговечна, что также можно добавить в её преимущества.
Все узлы подъёмных ворот требуют постоянного внимания для сохранения нормальной работоспособности ФОТО: ufa.alutech.ru
Этапы строительства
Изготовление откидных ворот проходит в несколько этапов. Вначале собирается рама, устанавливаются ролики, затем приступают к созданию створок и креплению дополнительных элементов. А на заключительном этапе собирают конструкцию в целое, и при желании устанавливают автоматический подъемный механизм.
Сборка рамы
Конструкция, на которой будут закреплены подъемные ворота, — это рама. Вся основная нагрузка ложится именно на нее, поэтому изначально собирают именно эту деталь. Чтобы ее сделать понадобятся деревянные брусья, хотя для большей надежности можно использовать металлические профили, здесь все зависит от финансовых возможностей. Описываемый вариант — более простой и экономичный.
Из деревянных брусков собирается коробка, чтобы соединить элементы, понадобятся стальные уголки или специальные пластины. При установке рамы необходимо учитывать, что ее нижняя часть должна быть углублена в землю примерно на 2-5 см. После того как коробка подготовлена, ее необходимо проверить, для этого конструкцию устанавливают в проем и с помощью уровня проверяют вертикальное и горизонтальное положение. Если все устраивает, то раму закрепляют металлическими штырями (анкерами), причем на каждый погонный метр требуется 1 штырь. Закончив сборку, приступают к установке горизонтальных направляющих на потолке.
