Делаем ворота из профлиста своими руками: от устройства к деталям и реализации

Выбираем размер створок

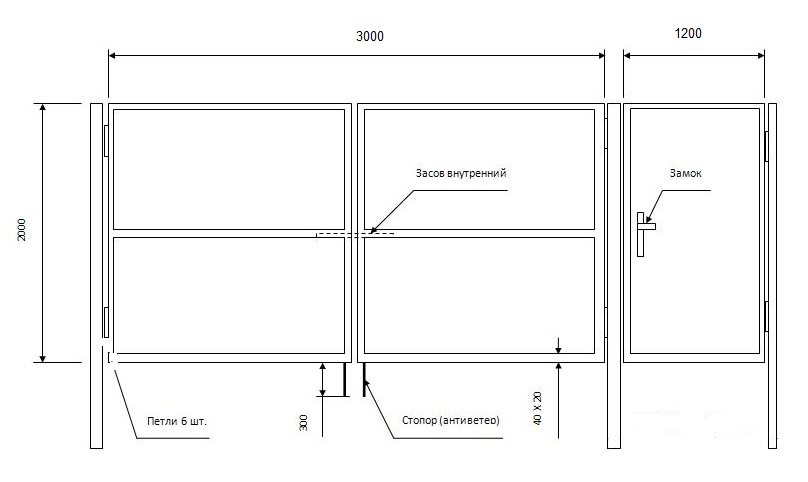

Схема каркаса ворот из профнастила

Перед началом работы важно определиться с оптимальными размерами распашных створок. В этом моменте ориентируйтесь на габариты транспортного средства, которое будет проезжать через возводящиеся ворота. Так, для проезда большинства легковых машин достаточно ворот шириной 4 м

Для грузовика проем придется расширить в среднем до 6 м. Исходя из этого, рассчитываем ширину каждой створки. Высоту подбирайте на свое усмотрение. Наиболее часто возводятся ворота высотой 2-2,5 м

Так, для проезда большинства легковых машин достаточно ворот шириной 4 м. Для грузовика проем придется расширить в среднем до 6 м. Исходя из этого, рассчитываем ширину каждой створки. Высоту подбирайте на свое усмотрение. Наиболее часто возводятся ворота высотой 2-2,5 м.

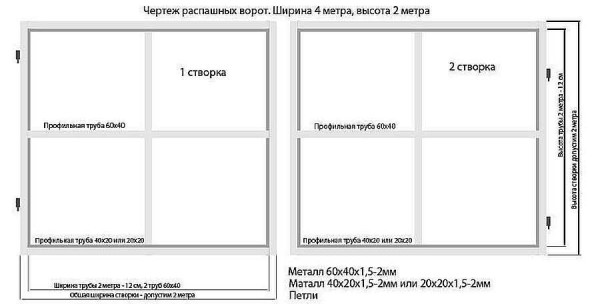

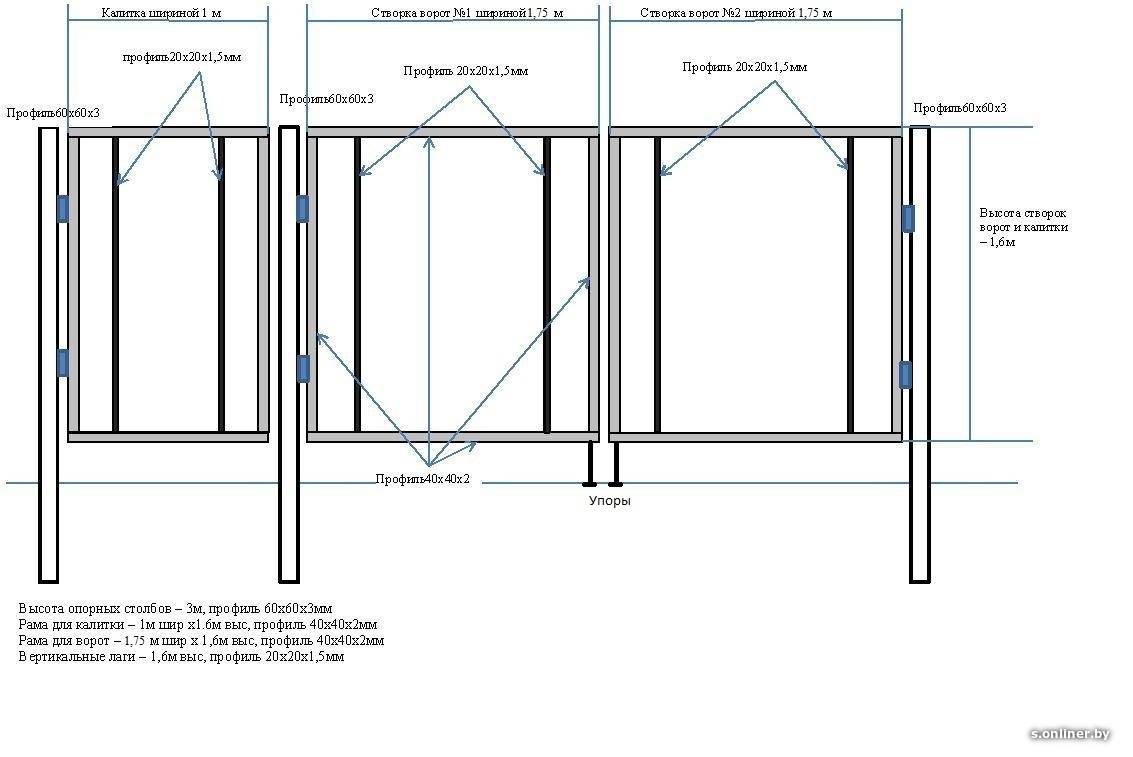

Чтобы работа шла легче и быстрее, составляем чертеж будущих ворот с указанием размеров всех элементов конструкции.

Правило 3-4-5 для разметки каркаса ворот

Пошаговый монтаж изделия

Делайте работу в определенной последовательности. Вначале ставятся столбы, затем сооружается каркас, потом устанавливаются профильные листы. В самом конце конструкция обустраивается фурнитурой и остальными декоративными элементами.

Установка опор

По технологии первым делом устанавливаются столбы. Когда бетон будет высыхать, можно заняться сборкой каркаса. После изготовления каркаса бетон уже высохнет, и тогда можно производить последующие манипуляции, связанные с опорами. Если калитка будет отдельной от ворот, то монтируется 3 опоры. Порядок работы:

1. С помощью лопаты выкопать 3 лунки на глубину 120 см. Не стоит копать слишком широкие ямы, поскольку это повлияет на перерасход бетона.
2. Сделать подушку из песка и щебня толщиной 15 см. Затем нанести на профильную трубу грунтовку.
3. После чего, используя уровень, поставить трубу ровно по вертикали. Нужно максимально ровно установить столб, в случае перекоса вся конструкция не будет работать так, как нужно.
4. Квадратная труба фиксируется распорками и заливается подготовленным бетоном. Наверх столба приварить заглушку, чтобы во время дождя вода не попадала внутрь.

Изготовление каркаса

Бетонные столбы установлены, бетон сохнет. Чтобы не тратить время, в процессе высыхания бетона нужно приняться за изготовление каркаса для створок. Последовательность изготовления ворот из профлиста своими руками по технологии:

Нарезать детали по размерам. Угол среза квадратных труб составляет 45 градусов. Конечно, можно приварить элементы встык, но так получится менее эстетично, поэтому желательно на краях заготовок сделать углы.
Взять все детали и начать их выкладывать на ровной поверхности, чтобы получилась створка. Все места соединений прихватываются несколькими точками. Затем конструкция корректируется. После чего каркас обваривается со всех сторон.
Две створки готовы. Обычно их усиливают перемычками — косыми или крестообразными. Например, если выбраны перемычки, которые будут привариваться по диагонали, то квадратная труба прикладывается к левому верхнему углу правой створки и приставляется к нижнему углу этой же створки. Такая манипуляция проделывается с другой створкой. Теперь в центре двух створок по горизонтали приваривается другая перемычка. Таким способом делают усиление ворот.
В конце сварные швы освобождаются от шлака и зачищаются

Весь металл окрашивается краской, но важно не забыть предварительно нанести грунтовку.

Предупреждение! Ворота при закрывании не должны тереться створками, поэтому очень важно точно рассчитать зазор

Приваривание петель

Если навесы приварить криво, то ворота будут открываться неровно и со скрипом. Поэтому этот этап работы можно считать самым важным. Профессионалы прикрепляют петли по такому принципу:

1. Вначале навесы надо приварить к опорам. На столбе отмечается мелом вертикальная линия, к которой приставляются шарниры и прихватываются. После прихватки последует точная корректировка. Только после этого петли полностью обвариваются.
2. Затем такая процедура проделывается со створками и калиткой. Если вы желаете, чтобы ворота открывались внутрь и наружу, то шарниры прикрепляются встык к колонне. Если в планах, чтобы створки открывались только наружу, то навесы привариваются только внахлест с уличной стороны.

Примечание! Шарниры должны установиться симметрично друг другу с точностью до 1 мм. От низа колонн они привариваются на 20−30 см от земли.

Крепление профильных листов

Иногда профнастил закрепляется только с внешней стороны, а бывает и с обеих сторон. Мастера быстро делают работу по установке листов, они придерживаются следующих правил:

1. В раме и на листах с помощью дрели проделываются отверстия. Шаг между отверстиями составляет 15 см. Сверление касается не только периметра створок, но и диагональных перемычек.
2. Далее нужно взять болты, гайки и гаечные ключи. Прикручивать сверху, продвигаясь в сторону по створке, затем — по бокам конструкции и в самом низу.

Примечание! Для закрутки болтов можно применить шуруповерт со специальной шестигранной насадкой. С одной стороны придерживать гайку ключом, а с другой — вкручивать сам болт.

По окончании работы в листе на калитке вырезается отверстие для замка. Далее необходимо прикрепить горизонтальную задвижку. В нижней части створок закрепить две вертикальные задвижки, которые опускаются в трубки, предварительно вбитые в грунт.

https://youtube.com/watch?v=gumoq9guC5o

Выбор материала

Техника изготовления ворот собственными руками

Чтобы самостоятельно соорудить и установить выбранную разновидность полотна, необходимо следовать пошаговой инструкции. Процесс монтажа для любого типа конструкции выполняется по стандартной схеме с учетом нескольких особенностей.

Установка опорных столбов для ворот

Первым этапом монтажа является закрепление опорных элементов. Для этого требуется выполнить следующие действия:

1. Вырыть яму при помощи бура. Диаметр углубления зависит от размеров опорных элементов.
2. Уложить на дне углубления слой толщиной 15-30 см из песка и щебня. Материалы обеспечивают отток подземных вод и выполняют защитную функцию.
3. Покрыть опору антикоррозийным средством и установить в вертикальном положении.
4. Забетонировать яму и накрыть верхнюю часть металлической накладкой.

Изготовление рамы створок

Рамы створок изготавливаются из металлических заготовок. Каждый элемент очищают от коррозии и грязи, после чего соединяют друг с другом. Верхние углы рекомендуется приваривать под углом 45 градусов, чтобы предотвратить проникновение в них жидкости. При необходимости после сварки усиливают каркас и зачищают места стыковки металлических заготовок. Поверхность каркаса обезжиривают, обрабатывают грунтовкой и окрашивают.

Установка петель для распашных ворот

Петли применяются для удержания полотна. Навесы приваривают на опоры, после чего на каркас полотна, оставляя промежуток 20-30 см от края рамы

Важно учитывать, что место расположения петли влияет на состояние створок в открытом положении. Если предполагается открытие в разные стороны, то петля приваривается встык к опоре

Для открытия в одну сторону — петлю накладывают на раму. Количество петель зависит от массы полотна.

Монтаж профнастила

Профнастил устанавливается с одной или двух сторон металлического каркаса. Для фиксации материала задействуют саморезы. Чтобы закрепить профлист, его прикладывают к каркасу через одну нижнюю волну.

Установка фурнитуры

В зависимости от типа конструкции устанавливается дополнительная фурнитура. Основным элементом является замок, который монтируется на распашные створки. Также на данный вид полотна крепится нижний фиксатор створки, перераспределяющий нагрузку с замочного механизма. Раздвижные конструкции оснащаются автоматикой для возможности дистанционного управления. В целях безопасности можно установить сигнализацию, камеру наблюдения и сигнальную лампу.

Дополняем и украшаем

В декоративных целях допускается украсить ворота из профнастила. Материал поддается окрашиванию, что позволяет сделать конструкцию гармоничной с окружающими постройками. На поверхность створок можно монтировать кованые элементы различных габаритов и форм.

Крепление профнастила на каркас

Монтаж металлических листов можно выполнять как с обеих сторон, так и с одной. Профнастил монтируется предельно легко, но все же имеются определенные рекомендации. В процессе монтажа профиль необходимо прикручивать саморезами ко всем перемычкам по диагонали, горизонтали и вертикали. К каркасу лист крепится с фиксацией через 1 волну снизу листа. Друг с другом листы крепятся в верхней составляющей волны.

Если внутри ворот предусмотрена калитка, ее нужно крепить также на петли. Для калитки изготавливается отдельный каркас согласно с определенными габаритами.

В случае встроенной конфигурации калитки, ее петли крепятся к профильной трубе, входящей в состав каркаса самих ворот. В этом месте желательно сделать усиление. Если калитка не встроенная, а отдельная (ворота с тремя опорами), ее петли монтируются к соответствующей опорной стойке.

После монтажа профнастила на сами ворота и калитку можно установить замок и прочую фурнитуру. Здесь все зависит от ваших потребностей, можно смонтировать обычную защелку, любой замок (навесной, накладной или врезной) или даже автоматику.

На этом монтаж ворот считается завершенным. Периодически не забывайте смазывать петли и другую фурнитуру, дабы продлить ее срок службы.

Последующие этапы

Декорирование готовой конструкции кованными элементами

Несмотря на то, что профилированные панели сами по себе выглядят достаточно празднично благодаря яркому полимерному покрытию, дополнительно их можно декорировать кованными элементами.

Интересно выглядят варианты декорирования листового металла полимерным пластиком. Небольшие разноцветные вставки, закреплённые на воротном портале за кованными элементами, выглядят волшебно, ярко переливаются в солнечных лучах.

Ворота с обшивкой из профлиста с кованными элементами и вставками из поликарбоната

Для того, чтобы полностью украсить ковкой забор, калитку и портал для въезда автомобилей, необходимо устанавливать металлические листы таким образом, чтобы выступали края рамы. Именно на них должен привариваться кованный узор.

Узорная ковка

На данный момент существует огромное количество профильных строительных магазинов, готовых предоставить готовые кованные элементы для декорирования заградительных сооружений. Несмотря на огромный выбор в городских магазинах, есть возможность заказать украшения из ковки через интернет из других городов или стран.

Кованые элементы на заказ

Разумеется, стоимость практически ювелирной работы достаточно высока, однако она того стоит. Если делать узорную ковку на заказ по собственному дизайну, выйдет гораздо дороже. Чем быстрее и качественнее необходимо изготовить кованные узоры, тем дороже это обойдётся.

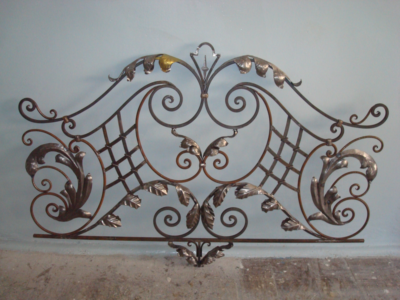

Кованые украшения

Виды конструкций

Распашные ворота

Перед началом строительства нужно выбрать подходящую конструкцию.

Различие состоит в методе открывания, по этому признаку выделяют следующие виды ворот:

• распашные;
• откатные;
• раздвижные.

Распашные – более привычный и распространенный вариант, при котором створки ворот открываются внутрь или наружу. Конструкция состоит из двух стоек с закрепленными на них обшитыми профлистом створками, калитку обычно делают отдельно. Открывающийся механизм у таких ворот работает плавно (если петли с подшипниками исправны).

Распахивание створок чаще происходит ручным способом, но возможна и установка автоматической системы. Среди преимуществ распашной конструкции – простота сборки и доступность, а недостатком является обязательное наличие свободного пространства для открывания.

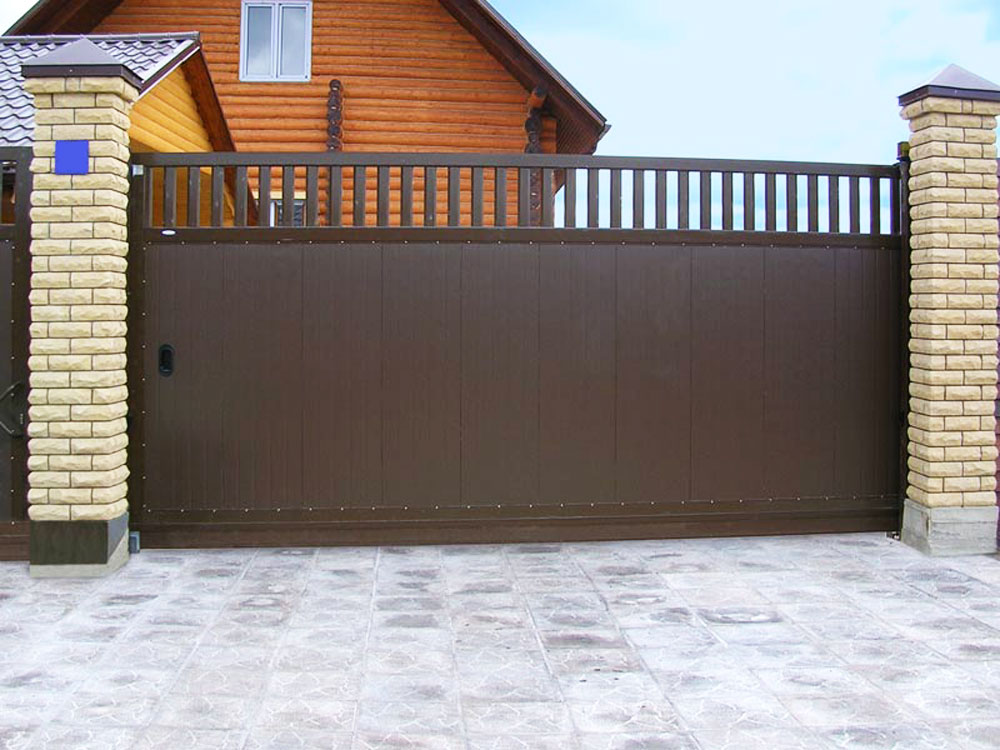

Откатные конструкции экономят свободное пространство

Откатные и раздвижные ворота, как понятно из названия, не распахиваются, а заезжают на забор по специальным рельсам, рационализируя использование территории. Они подходят для установки на участках с ограниченным количеством свободного места и создают комфортные условия для проезда габаритного автотранспорта. Но есть и минусы – цена выше, чем в случае с раздвижной конструкцией, поскольку требуется установка дополнительного оборудования, а монтаж более трудозатратен.

Установка профнастила: заключительный этап монтажных работ

Укладка листов металлического профиля производится методом внахлёст: это обеспечит дополнительную жёсткость конструкции. Существует два способа крепления панелей металлического профиля:

1. Саморезами по металлу;
2. Болтовым соединением.

Болты для второго способа крепления листов металлического профиля подбираются по длине, равной высоте волны панели. Болт должен незначительно превосходить длину и толщину волны листа.

Крепление металлопрофиля

Примечание: для скрепления металлических панелей болтовым соединением необходимо разметить и просверлить отверстия перед установкой листов.

На этом все работы по установке и обшивке портала для въезда официально можно считать законченными. Лишь разобрав по полочкам все этапы и ознакомившись с информацией по установке заградительной конструкции с калиткой можно согласиться с мнением специалистов, что монтаж воротного портала – процесс несложный.

Готовые ворота из профнастила

При выборе материала для воротного портала и в процессе эксплуатации следует помнить о следующих вещах:

Первое время необходимо наблюдение за тем, чтобы ворота не проседали и находились в одной плоскости с забором и калиткой (если она установлена отдельно, а не встроена в воротную конструкцию).

Распашные ворота с обшивкой из профилированного листа

• Нельзя забывать о ручках и замке – они должны быть максимально удобны в эксплуатации в любое время года. Поэтому ежегодный уход за петлями, замком и ручками должен войти в привычку.
• Если во дворе узкие проходы, имеет смысл устанавливать створки с открыванием наружу, за пределы территории.
• Сочетание цвета забора и портала въезда условие не обязательное, но вполне приемлемое и часто встречаемое. Перед тем, как заказать листовой материал для обшивки, можно поиграть с вариантами декора. Возможно, сочетание панелей различных цветов будет смотреться гармонично и дополнять прочие элементы уличного декора.

Ворота и калитка из профнастила

Последующие этапы

В то время, пока бетон будет схватываться, можно заняться изготовлением каркаса. В работе можно использовать металлические трубы или бетонные столбы. Реже, но всё же, иногда в качестве рабочего материала берут сваи.

Дальнейшие действия – это изготовление рамы створок и установка петель. Обычно 2 петель достаточно. Но если необходимо усилить конструкцию добавляют ещё одну петлю. Навеска профлистов может выполняться с наружной и внутренней стороны каркаса с использованием саморезов или заклёпок.

Не забываем о фурнитуре. Это не менее важные элементы конструкции, чем предыдущие составляющие. Одним из важных элементов фурнитуры считается замок. В вопросе выбора замка приоритетов нет. Можно установить навесной, врезной или накладной замок. Благо вариантов на рынке масса.

Обязательный атрибут- защелка. Она традиционно устанавливается с внутренней стороны конструкции. Так же, она монтируется на калитку из профнастила.

Можно установить автоматику. Это избавит вас в холод и дождь от необходимости открывать ворота вручную.

Теперь давайте рассмотрим вопрос об устройстве калитки и определимся с вариантами её монтажа.

Если створки ворот сделать не одинаковыми по ширине, тогда одна из них может выступать как входная калитка из профнастила. В этом случае нагрузка на конструкцию будет минимальной, в большей части на одну стойку. Описанную конструкцию можно отнести к бюджетному варианту.

Если калитку расположить посередине, то каркас калитки будет выступать в качестве усилителя створки. Монтаж калитки ближе к опорному столбу подразумевает нагрузку на опорный столб.

Нужно понимать, что калитка – это дополнительный вес для всёй конструкции створки, поэтому необходимо для ее усиливать такой каркас и ставить дополнительные петли.

Мы не будем говорить о преимуществах и/или недостатках конструкции, остановимся на сроках изготовления и общей стоимости. Изготовить и установить распашные или откатные ворота с калиткой из профнастила можно за несколько дней. Средняя стоимость материалов и работы не должна превысить 3 тыс. руб.

Крепим профлист

Обшивать раму ворот можно как на земле до ее установки, так и «на весу». До этого необходимо хорошо зачистить металлические трубы от окалины и ржавчины, загрунтовать и тщательно покрасить металл. Вполне можно обойтись без краскопульта, а нанести защитный и красочный слой кистью флейцем в два-три слоя.

Крепим профилированный лист на рамку ворот саморезами со сверлом (металл + металл). Чтобы избежать коррозии металла под саморезы желательно положить небольшие резиновые прокладки. Шляпки крепежного материала можно подбирать в тон профлиста.

Второй вариант крепления – специальными заклепками, которые устанавливаются при помощи ручного строительного пистолета.

Для облицовки створок ворот можно использовать болты с гайками. Для них следует просверлить отверстия по размеру болта, под шляпку и гайку положить тонкую прокладку — шайбу из прорезиненного материала. Затянуть гайку ключом. На такой монтаж у вас уйдет больше времени, но результат – более надежный. В случае «расшатывания» крепежа — достаточно просто подтянуть гайку.

Откатные ворота из профнастила своими руками

Если на вашем участке мало места для широкого распахивания створок ворот, можно сделать своими руками откатные ворота из профнастила. Вы можете откатывать такую конструкцию вручную или снабдить ее автоматикой.

Ничего сложного в создании такой конструкции нет: рама собирается также, как для распашных ворот из одного целого полотна. Плюс к этому вам надо только заранее приобрести все комплектующие для откатных ворот: направляющий рельс, швеллер, откатные ролики, боковые ограничители, автоматическую систему.

Самым сложным в изготовлении таких ворот из профнастила своими руками будет устройство фундамента с откатной стороны забора – на глубину ниже промерзания грунта. Фундамент может быть ленточным, свайным, монолитным. На него устанавливаются две роликовые опоры. Снизу ворот из профлиста приваривается направляющая.

Как видим, при возведении откатных ворот из профлиста своими руками, вы будете избавлены от трудоемких сварных работ по правильному закреплению гаражных петель. Правда, калитку в таких воротах устроить не предоставляется возможным.

В целом же, без участия специалистов вы можете самостоятельно изготовить и установить ворота из профлиста, как распашные, так и откатные по нашей инструкции.

Изготовление ворот из пиломатериала

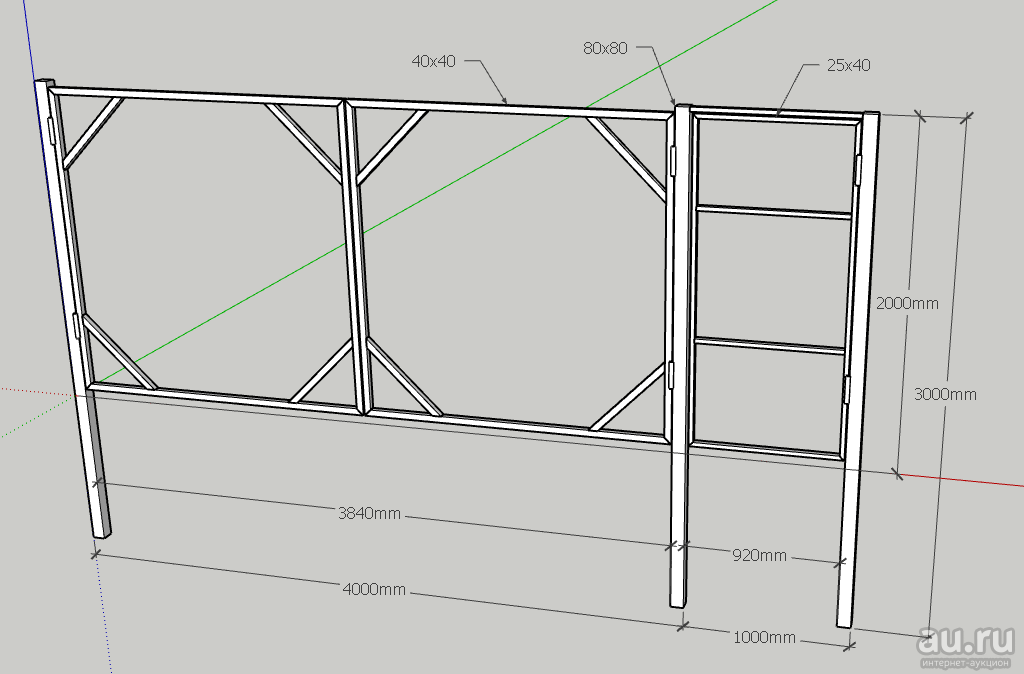

Как выполнить чертёж каркаса ворот из профнастила?

Сейчас я расскажу о методе сварки ворот, который даёт большую точность, чем обычный слесарный угольник.

Выбираем ровную площадку на твёрдом основании и, используя правило трех чисел 3-4-5, отчерчиваем контур будущих ворот.

Давайте я поясню метод. Проводим от одного угла ворот линию и отмечаем на ней 3 одинаковых отрезка. Длина отрезков может быть любая и для разметки удобнее использовать шнур. Этим шнуром мы размечаем вторую линию примерно на 90 градусов к первой. Отмечаем на ней 4 отрезка той же длины. Теперь, если скорректировать дальние точки так, чтобы расстояние между ними было как 5 отрезков, то мы получим прямой угол.

После того как вы начертили каркас будущих ворот, можно проверить правильность прямоугольника. Измеряем диагонали, они должны быть равны.

Почему мы так детально рассмотрели момент разметки ворот? Вы должны понимать, что ошибка в длине, может вызвать перекос ворот.

Какие ворота можно сделать из профнастила

Из чего сделать ворота, калитку и столбы

Монтаж ворот

Подготовка к строительству ворот из металлопрофиля

Ворота из металлопрофиля

Будет ли калитка отдельной либо же встроенной в одну из створок, решайте сами.

Монтаж ворот из металлопрофиля начинается с выполнения ряда подготовительных задач, в частности – сборки требуемых инструментов, дополнительных приспособлений и материалов.

Набор для самостоятельного изготовления ворот из металлопрофиля

1. Болгарка с шлифовальным кругом, подходящим для резки металлопрофиля.
2. Сварочный аппарат.
3. Электрический шуруповерт.
4. Электродрель.
5. Рулетка для снятия необходимых замеров.
6. Молоток.
7. Клепатель.
8. Бур.
9. Бетономешалка. При ее отсутствии нужно хотя бы подготовить емкость для приготовления раствора.
10. Угломер.
11. Краска для отделки каркаса. Также часто применяется грунтовка. В этом вопросе ориентируйтесь на свои личные предпочтения и доступный бюджет.
12. Лопата.
13. Саморезы. Также подойдут заклепки.

Для сборки ворот лучше всего подходит металлопрофиль С8. Материал этой марки имеет толщину порядка 0,6 мм, а высота волны составляет 8 мм. Самодельные ворота из такого профлиста будут иметь аккуратный внешний вид и высокую прочность. Расчет нужного количества материалов выполняется индивидуально в каждом конкретном случае. Ориентируйтесь на выбранную прямоугольную площадь воротных створок.

Профнастил С8

Створки, как уже отмечалось, крепятся к стойкам. Функцию опорных столбов могут выполнять трубы из стали. В большинстве случаев достаточно изделий диаметром около 6 см. Нужную длину опоры подбирайте в соответствии с запланированной высотой будущих самодельных ворот. К рассчитанной длине добавьте еще примерно 30-35% — именно такая часть трубы должна быть вкопана в землю.

При установке столбы заливаются бетонным раствором. Смесь вполне стандартная. Готовится из части цемента (будет достаточно марки М400), трех частей песка и 4-5 частей щебенки. Обязательно используется армирующая проволока. Ее применение поспособствует увеличению прочности и в целом надежности конструкции.

Каркас конструкции традиционно изготавливается из профиля. Отлично подойдет материал шириной 4 см и толщиной 2 см. Эти показатели можно уменьшать или же увеличивать, все зависит от особенностей конкретного случая.

Конструкции створок

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

• наискосок;
• горизонтально;
• крестообразно.

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

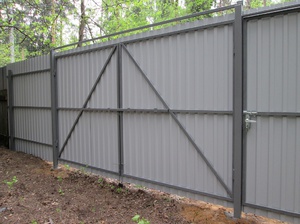

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

Определение размеров ворот

Принятая ширина распашных конструкций зависит от габаритных размеров автомобиля, который будет через них проезжать. К этому размеру необходимо прибавить 1200-1500 мм, чтобы упростить возможность въезда с поворотом со стороны улицы, или 800-900 мм, если перед воротами есть прямой подъездной участок дороги.

Кроме этого нужно учитывать ширину профилированного листа, что позволит сократить количество обрезков и металлических отходов при изготовлении ворот до минимума.

Габаритные размеры большинства моделей легковых автомобилей не превышают 2000 мм, в среднем это 1700-1900 мм. На основании этого можно сказать, что оптимальная ширина распашных ворот находится в пределах 4000-4500 мм с учетом габаритных размеров опорных столбов. Удобная для прохода людей ширина калитки обычно принимается равной 1200 мм.

Высота распашных ворот зависит от длины профилированного листа, которая в стандартном исполнении равна 2000 мм. При добавлении к этой величине зазора между створками и землей получаем высоту в пределах 2150-2250 мм. Приподнятое положение над поверхностью земли необходимо для возможности открытия при наличии наледи или снега зимой.

Чертеж ворот из профнастила.

Расходные материалы и инструменты

Вопрос-ответ

Столбы

Материалом для опорных элементов может служить металлический профиль квадратного или круглого сечения, деревянный массив. Первый вариант считается более надежным и долговечным решением. Как правило, это труба со стенками 3мм, поперечным сечением около 80 мм. Заготовки предварительно обрабатывают антикоррозионным составом длительного действия, который защищает металл при прямом контакте с грунтом.

Установка проводится на глубину не менее ⅓ от общей длины столба, но ниже уровня промерзания почвы. Заготовки должны иметь строго вертикальное положение. Для надежности дно лунки (ширина равна трем диаметрам столба) укрепляют утрамбованной насыпью из щебня с песком слоем 15-30 см. Остальное пространство заполняют цементным раствором (то же делают с полостью в профиле, если отсутствует верхняя герметичная заглушка). Стенки ямы рекомендуется укрыть рубероидом для защиты бетона.

Схема устройства опорной конструкции Источник kuprnn.ru

Высчитываем размеры ворот из профнастила

Как самостоятельно установить ворота из профнастила: инструкция

Монтируем профнастил

Далее с помощью саморезов или заклепок прикрепите листы профнастила к каркасу. Для этого соединяйте между собой два листа в верхней части волны. Следите, чтобы крепление было надежным, прикручивайте лист ко всем перекладинам, которые есть на каркасе. По окончании работ установите на ворота и калитку ручки, а также надежные замки.

Если вам захочется в будущем придать воротам более эстетичный вид, вы можете украсить их декоративными коваными элементами

Чтобы иметь наглядное представление, как изготовить ворота с калиткой для дачи, посмотрите это короткое видео. В нем показаны основные этапы по сооружению распашных ворот из профнастила.

Как видите, построить железные ворота своими руками не слишком сложно. Следуйте нашим советам, и ваш участок станет еще красивее и функциональнее!

Какие инструменты и материалы понадобятся?

Разновидностей и марок профлистов очень много. Они отличаются размером, рельефом и толщиной. Для обустройства ограждений чаще всего используется марка с литерой «С», такой профнастил еще носит название «стеновой». Цифра рядом с буквой обозначает высоту волны в мм. Для обшивки ворот и калитки, чаще других выбирается маркировка С8.

Преимущества такого профилированного листа:

• Малый вес.
• Доступная цена.

Но такой лист не отличается высокой прочностью. Более привлекательными в соотношении цена/качество/прочность выступает профнастил марки С10.

Важно! Лучше выбрать лист большей толщины, так как профнастил имеет слабую устойчивость к механическим повреждениям. Полимерное покрытие должно быть из полиэстера

Он делает поверхность глянцевой и защищает от внешнего атмосферного воздействия.

Подойдут и другие марки:

• С14;
• С20;
• С21;
• НС35;
• Н60;
• Н75.

Марка С20 и С21 считаются кровельными. Их выбирают для строительства ворот из профлиста по причине повышенной прочности. Но это решение будет правильным, если листы подойду по размеру, так как их габариты меньше, чем у С8 или С10.

Важно! При покупке профнастила обратите внимание на то, каким защитным покрытием обработана поверхность. Цинк – самый дешевый и ненадежный вариант. Лучший выбор – полиэстеровое покрытие

Лучший выбор – полиэстеровое покрытие.

Для изготовления створок ворот понадобятся такие материалы:

• Профилированные листы. Эффектно смотрятся листы, где полимерное покрытие присутствует с двух сторон. Не покупайте листы толщиной менее 0,45 мм. Они имеют низкую упругость, будут деформироваться даже при небольшой ветровой нагрузке или механическом воздействии.
• Труба прямоугольного сечения для выполнения каркаса и поперечных лаг 40х25х2. Нельзя делать лаги и каркас из дерева. Даже если его обработать грунтовкой материал быстро прогниет в местах крепления.
• Стальная труба опорных столбов. Можно использовать готовые опорные столбы, которые могут быть с круглым или квадратным сечением. Такое изделие имеет «пятку» и верхнюю заглушку. По своему желанию можно сделать опоры из дерева, кирпичной кладки или камня.
• Заглушки для железной опоры.
• Петли круглые с подшипником.
• Задвижки (замковые петли).
• Нижний и горизонтальный стопор.
• Саморезы либо заклепки.
• Электроды для сварки.
• Краска, грунтовка.
• Декоративные элементы.

Это важно! Опорные столбы можно выполнить кирпичной кладкой. Это красиво и доступно по стоимости

Конструкция усиливается стойкой из стальной трубы 60х60 мм либо сварной арматурной сеткой.

Для обустройства фундамента понадобится щебень, цемент и песок. Чтобы зафиксировать опору в вертикальном положении необходимы металлические распорки либо опалубка.

Для строительства ворот из профнастила своими руками должны быть подготовлены такие инструменты:

• Лопата со штыком.
• Емкость, для приготовления цементно-песчаной смеси.
• Рулетка измерительная.
• Строительный уровень.
• Угольник.
• Инструмент для разрезания профнастила и трубы. Для этого подойдет электрическая дисковая пила, ручная ножовка, электрический лобзик, ручные ножницы по металлу, болгарка.
• Дрель, перфоратор.
• Машина шлифовальная.
• Киянка из резины.
• Аппарат для электродуговой сварки.
