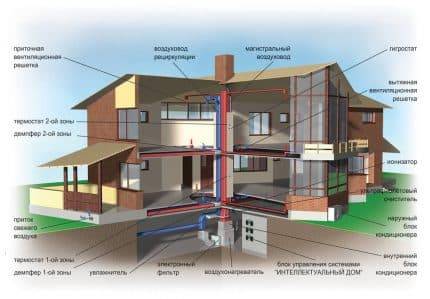

Система воздушного отопления для частного дома

Действующие разновидности системы

На практике применяется несколько типов воздушного отопления, различаемых по множеству нюансов, – по циркуляции воздуха, размещению и прочим признакам. Стоит разобраться со всеми особенностями.

Системы с естественной циркуляцией

Данная система воздушного отопления работает по физическому принципу подогретых потоков – они поднимаются вверх. Для лучшей циркуляции в потолке обустраиваются отверстия, через которые потоки выходят наружу. К плюсам относят недорогую стоимость, но минусов больше – низкая скорость движения потоков, что объясняет длительный прогрев помещений. При оборудовании системы с естественной циркуляцией необходимо монтировать воздухоотводы под потолком, что не всегда удобно.

Конструкции с принудительной циркуляцией воздуха

Системы дополняются вентиляционным оборудованием для ускоренной циркуляции носителя. Мощность приборов подбирается в зависимости от длины воздуховодов – чем больше площадь обогреваемых помещений, тем больше устанавливается вентиляционных агрегатов. Принцип работы прост – прогретый воздух быстро перемещается по каналам и подается в комнаты. Есть различия по месту размещения.

Плюсы – быстрый прогрев помещений, оперативный возврат потоков к нагревательному элементу, за счет чего на повторный прогрев тратится меньше энергии. Минус – приобретение дополнительного оборудования.

Напольные воздушные системы

Воздуховоды размещаются в плинтусах или скрываются в стенах.

Плюсы:

• воздух прогревается, поднимается вверх, обеспечивая равномерный прогрев;
• системы скрыты от глаз;
• холодные потоки опускаются вниз и оперативно всасываются в трубы, подаются к нагревательному элементу.

Минусов практически нет.

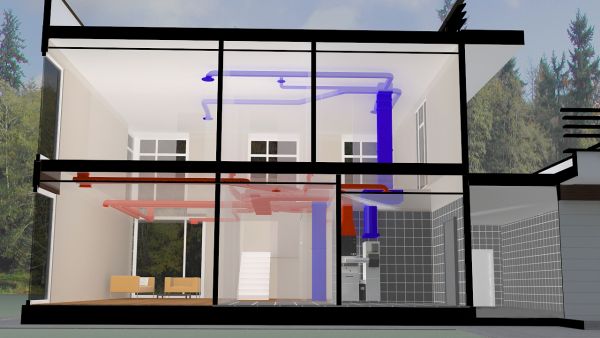

Подвесные воздушные системы

Отличаются размещением воздуховодов под потолком, вмуровываются в плиты перекрытия или стены. Недостаток – вверху воздух будет всегда теплее, чем внизу. Кроме того, спрятать навесную схему трубопроводов намного сложнее. Отличаются схемы по способу теплообмена.

Прямоточная отопительная схема

Конструкционно схема выглядит так – отопительный агрегат установлен в подвале, от него проложены трубопроводы, по которым перемещается нагретый теплоноситель. Воздуховоды прокладываются по всем жилым/нежилым помещениям и имеют отводы на улицу. Вывод большого количества тепла на улицу – минус, из-за которого прямоточные схемы редко применяются для отопления частного дома. Но есть и плюс – помещения хорошо вентилируются

Поэтому для комнат, где важно постоянно обновлять воздух, прямоточные схемы являются единственно возможными

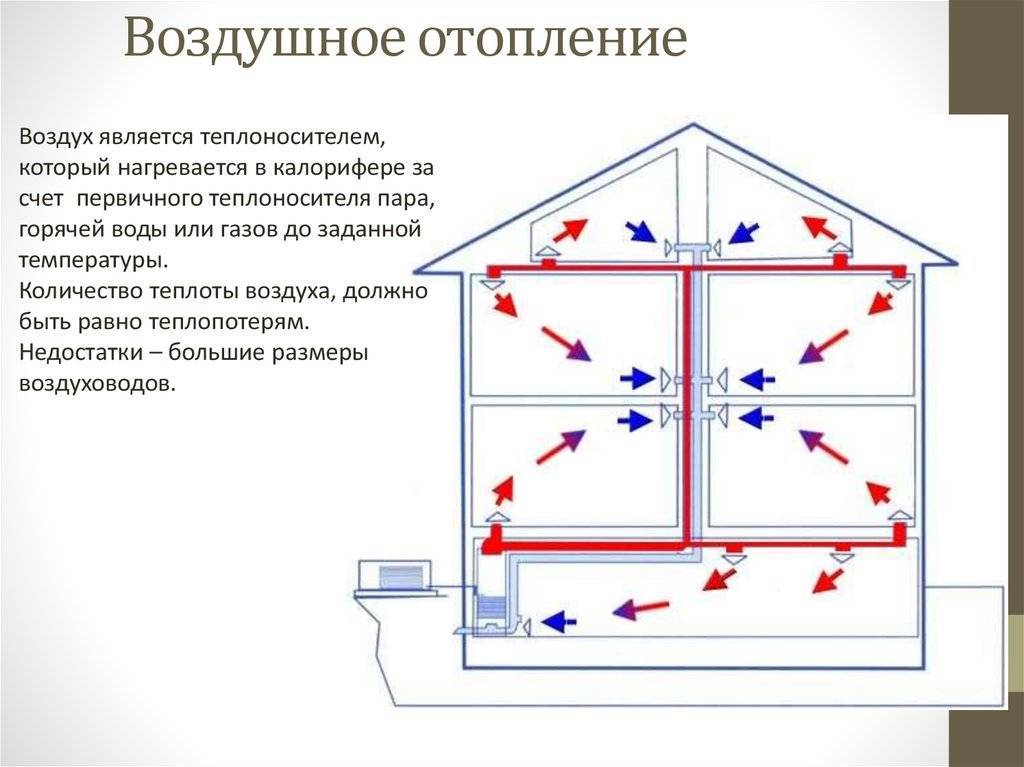

Рециркуляционная система обогрева

Транспортировка теплоносителя осуществляется по замкнутому контуру – воздух прогревается генератором, перемещается по трубам в помещения, затем остывает и опускается к полу, откуда засасывается в воздуховоды и подается к нагревательному прибору.

Плюсы – эффективность, малозатратность, нет потери тепла. Минус – потоки циркулирующего воздуха не обновляются, поэтому рекомендуется применять схему в нежилых помещениях или обустроить прибор приточной вентиляции, увлажнения воздуха.

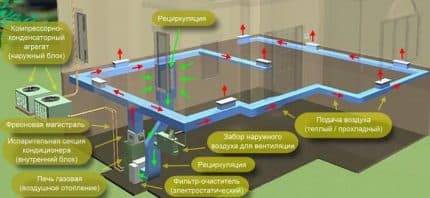

Схема с частичной рециркуляцией

Это система, в которой есть замкнутый цикл перемещения, но с интеграцией вентиляционного оборудования. То есть исключается минус полной рециркуляции – воздух обновляется. К плюсам относят работу в нескольких режимах – на вентилирование и обогрев помещения, плюс контроль объема забора свежего (холодного) потока. Такие схемы считаются оптимальными для обустройства в частных домах.

Виды воздушного отопления

По типу теплогенератора существует:

• газовое;
• на твёрдом топливе;
• работающее на электричестве воздушное отопление.

Использование газа имеет преимущество благодаря низкой стоимости топлива и возможности полной автоматизации системы. Однако не все частные дома в России газифицированы. В этом случае имеет смысл рассмотреть установку на участке газгольдера — хранилища газа, заполняемого один-два раза в год. Весомые первичные затраты позволят экономить на отоплении долгие годы.

Твердотопливный котёл позволит организовать более бюджетное отопление при его оборудовании.

А вот установка полностью электрифицированных систем воздушного отопления в частных домах в РФ затруднена небольшими выделяемыми на такие домовладения мощностями, которых часто недостаточно для работы электрических теплогенераторов.

К тому же это более затратно в эксплуатации, чем система на газе.

По варианту циркуляции воздуха выделяют:

Прямоточное

Это известная сотни лет схема обогрева, при которой нагрев воздуха производился в нижнем помещении постройки путём сжигания твёрдого топлива, далее по каналам в полах и стенах горячий воздух доходил до верха здания и выходил наружу через отверстия вверху.

Особенности

В этом случае в большей степени прогреваются стены и полы здания. Значительны теплопотери, так как весь объем нагретого воздуха выходит наружу.

Принципы работы

Движение воздуха происходит из-за того, что его нагретые массы естественным образом поднимаются вверх.

Как сделать

Изначально, согласно приводимым в интернете схемам, сжигание топлива в данной системе обогрева производилось непосредственно в помещении без использования какого-либо оборудования.

При этом температуры нагрева воздуха, очевидно, предполагали строительство здания только из негорючих материалов. Это самая простая схема воздушного обогрева, но реализуют её редко, так как она затратна, а параметры отопления слабо контролируемы.

Рециркуляционные системы

Эта схема предполагает не потерю нагретого воздуха, как в прямоточных системах, а его циркуляцию внутри здания, что значительно более экономично.

Использование таких систем стало возможно с началом обогрева природным газом. С этим более экологически чистым топливом и с помощью специального оборудования подавать нагретый воздух начали непосредственно в обогреваемые помещения.

Принцип работы

Воздух, которым обогревалось помещение, не выводится наружу, а через каналы вентиляции возвращается обратно к теплогенератору. Так он многократно циркулирует внутри здания, что экономически выгодно, но негигиенично. В помещениях скапливается СО2 и пыль. Есть два варианта подобных систем:

1. естественной циркуляции (воздушные массы перемещаются в зависимости от своей температуры: тёплые вверх, холодные вниз, другое название — гравитационная);
2. принудительной циркуляции с использованием приточно-вытяжной вентиляции.

Второй вариант создаёт более комфортную среду, позволяя равномернее прогреть помещения на разной высоте от пола. В целом полностью рециркуляционные системы более пригодны для обогрева нежилых помещений, так как они не обеспечивают чистого свежего воздуха внутри зданий.

Как сделать

Внизу здания устанавливается теплогенератор, к нему делается разводка воздуховодов во все помещения здания, на которых устанавливаются вентиляционные решётки под потолком. Тёплый воздух из них выходит в комнаты.

Другая система воздуховодов устанавливается под полом, в её вентиляционные решётки поступает более холодный воздух, который скапливается внизу под действием силы тяжести. По этим воздуховодам воздушные массы снова поступают к теплогенератору и начинается новый цикл. Наличие вентиляторов для принудительного перемещения воздуха помогает оптимизировать температурный режим.

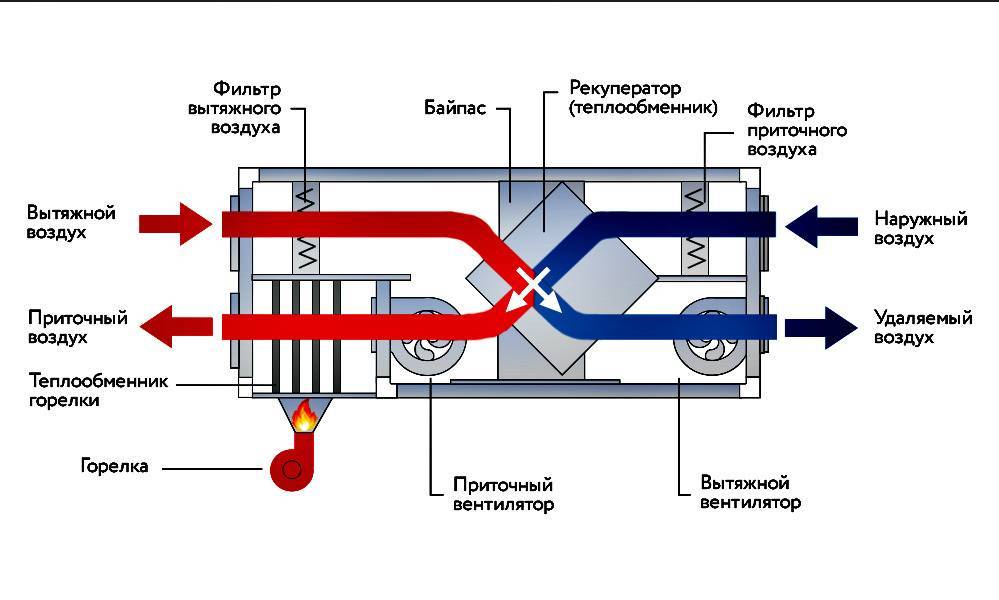

С частичной рециркуляцией

Этот подвид наиболее пригоден для жилых домов. Часть нагретого воздуха циркулирует внутри здания, а часть заменяется на свежий воздух.

Особенности

В такой вариант отопления включают различное оборудование для полного контроля за климатом: датчики температуры и влажности, кондиционеры, увлажнители, осушители, вентиляторы.

Принцип работы

Основное отличие от рециркуляционных систем — наличие внешних воздухозаборов, а также выводящих воздух отверстий. Плюс, в схему встраивается дополнительное оборудование для контроля за перемещением воздуха и его характеристиками.

Как сделать

Это наиболее сложные системы, для проектирования которых имеет смысл приглашать профессионалов. Самостоятельно некоторые домовладельцы осуществляют частичный монтаж.

Внимание! Обязательно привлечение профильных специалистов при установке газового оборудования

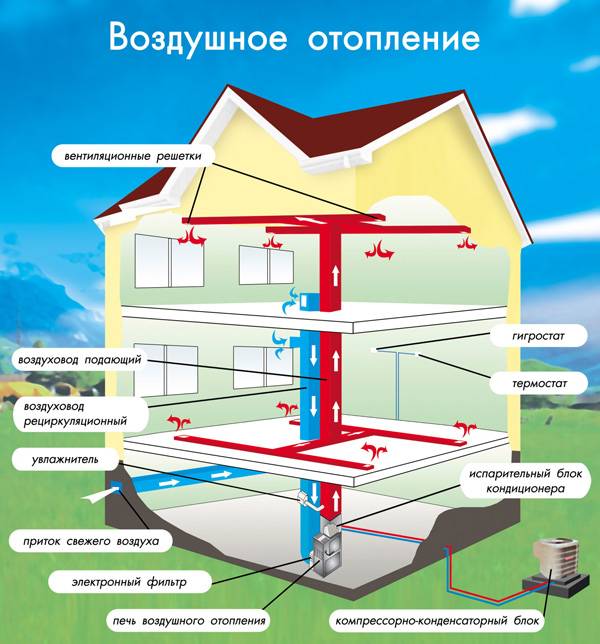

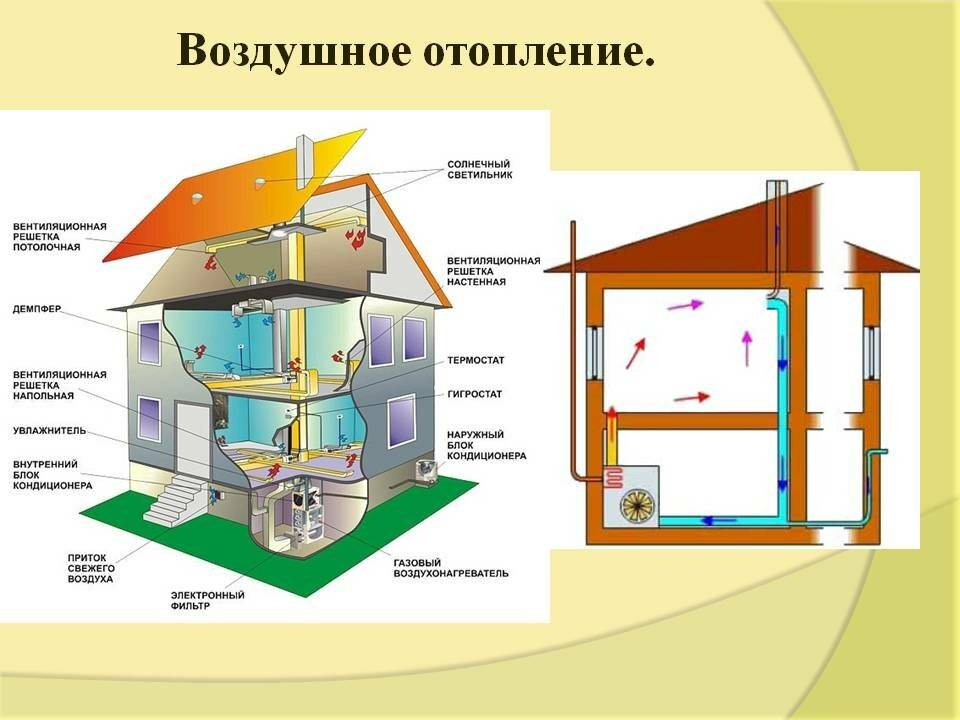

Что такое воздушное отопление?

Наверное, все знают ее, а отдельные люди и даже пользовались обычной деревенской печкой. До того, как отопить дом или приготовить еду необходимо подготовить дрова и затопить печку. Подобный пример обогрева дома и есть один из лучших образов системы воздушного отопления частного дома. Воздух, который нагревается рядом с печкой, расходится по всему помещению и греет всю комнату.

На таком примере с обычной печкой представлено воздушное отопление, которое обладает естественной циркуляцией (гравитационной). Однако бывают системы и с принудительной циркуляцией горячего воздуха.

Естественная циркуляция теплого воздуха основывается на законах физики. Теплый воздух, т.к. он легче холодного, поднимается наверх, а холодный собирается внизу.

В качестве подтверждение можно посмотреть такой пример. Когда вы зимой открываете входную дверь, то холодный воздух быстрее всего проходит по полу, а теплый из помещения выходит поверху.

Принудительная циркуляция теплого воздух проводится с помощью специальных вентиляторов и насосов. Через обустроенные воздуховоды подогретый воздух (t° +45… +60) распространяется по всем жилым помещениям, обмениваясь своей теплотой и обогревая помещение. Остывший воздух опускается вниз, где он втягивается расположенные внизу воздуховоды и снова нагнетаются в теплогенератор или печь. И так с постоянным циклом.

При этом циркуляция может проводиться следующими методами:

• Как рекомендуется: с подачей свежего воздух извне;
• Полный закрытый цикл;
• Прямоточная циркуляция. Охлажденный воздух отправляется наружу, а свежий забирается на обогрев. Это не экономичный способ. Для жилых помещений не рекомендуется.

Естественный способ циркуляции не потребует использования электричества. А в случае с принудительной все наоборот.

Как работает кондиционер на холод и тепло

Для начала вспомним как работает обычный аппарат. Вот его принципиальная технологическая схема.

Любой кондиционер представляет из себя подобие теплового насоса. То есть, он перекачивает тепловую энергию между двумя теплообменниками.

Принцип работы при охлаждении следующий. Вся система заполняется специальной жидкостью – фреоном.

Встроенный компрессор во внешнем блоке сжимает его, что заставляет фреон разогреваться. Далее, проходя через конденсатор, он обдувается потоками воздуха и охлаждается, переходя в жидкое состояние.

Так как компрессор все еще продолжает нагнетать в системе избыточное давление, фреон двигается дальше и достигает расширительного клапана или регулятора потока.

В этом холодном состоянии он попадает во второй теплообменник или испаритель. При этом его температура здесь значительно ниже температуры окружающей среды.

Вследствие чего, фреон забирает из нее избыточное тепло и продолжает свое шествие, возвращаясь обратно в компрессор. Цикл завершается и все повторяется по второму кругу.

Принцип работы кондиционера на обогрев обратный охлаждению. При этом в современных устройствах монтировать что-либо дополнительно не нужно.

При работе на обогрев кондиционер понижает хладагент до температуры ниже, чем “за бортом.” Например, если фреон после прохождения расширительного клапана охладить до -30С, то он вполне себе легко отберет тепло у окружающего воздуха, даже если там -15С или -25С.

Вся разница как раз-таки и пойдет на теплоотдачу.

Главное преимущество этой схемы заключается в том, что на работу компрессора затрачивается гораздо меньше эл.энергии, чем на выработку соответствующего количества тепла, которое кондиционер способен перекачать между двумя теплообменниками.

Однако все обычные кондиционеры при работе на тепло имеют предельную температуру эксплуатации. Как правило, она не превышает -5С.

Если вы будете его эксплуатировать при -10С и ниже, кондишен перейдет в так называемый режим нулевой эффективности.

Компрессор вообще перестанет выключаться, будет работать на максимуме своих возможностей и в конце концов сгорит.

Чтобы можно было греться при более низких температурах, придумали инверторные модели.

Выбор теплогенератора

При выборе отопительного агрегата в первую очередь учитывают требуемую мощность и тип используемого топлива.

Сегодня выпускаются приборы как в мобильном, так и в стационарном исполнении. В частных домах обычно применяется вторая разновидность, тогда как первую часто можно видеть в производственных помещениях предприятий.

Маломощные бытовые обогреватели принято делать настенными. При таком исполнении они занимают меньше места. Агрегаты с большой мощностью устанавливаются на полу.

Если вы собираетесь устанавливать твердотопливное оборудование, обязательно уточните его вес – эта техника является довольно тяжелой.

Газовые и жидкотопливные калориферы могут иметь открытую либо закрытую камеру сгорания.

В первом случае воздух для сжигания топлива поступает в топку из помещения котельной, следовательно, в ней должна быть устроена достаточно производительная приточная вентиляция. При закрытой камере сгорания этим требованием можно пренебречь – воздух в нее нагнетается вентилятором с улицы по специальному каналу.

Сегодня с традиционными теплогенераторными установками все чаще используют нетрадиционные. К таковым относятся:

1. Солнечные коллекторы: в современном исполнении имеют вид батареи из трубок, в которых тепло солнечных лучей усваивается воздухом или жидкостным теплоносителем. Наиболее производительными являются вакуумные коллекторы, рабочая поверхность которых благодаря вакуумной оболочке не контактирует с уличным воздухом (уменьшаются теплопотери). Только следует быть готовым к тому, что и стоят такие коллекторы дороже обычных.

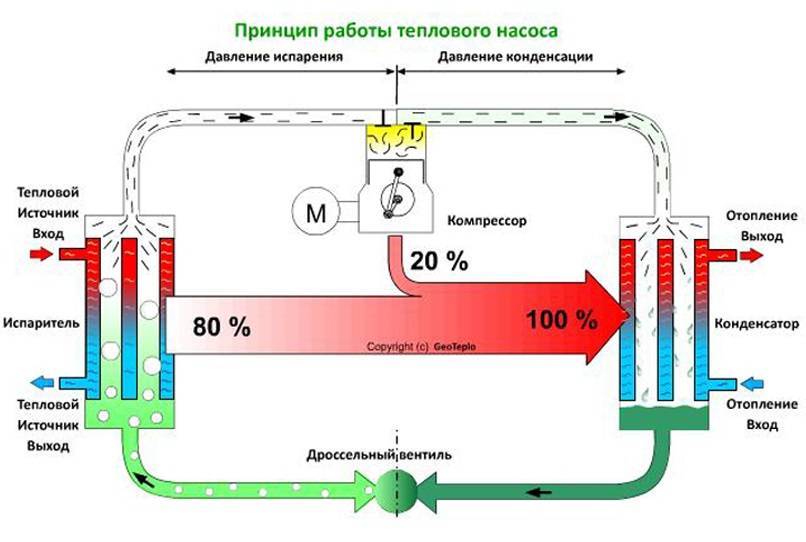

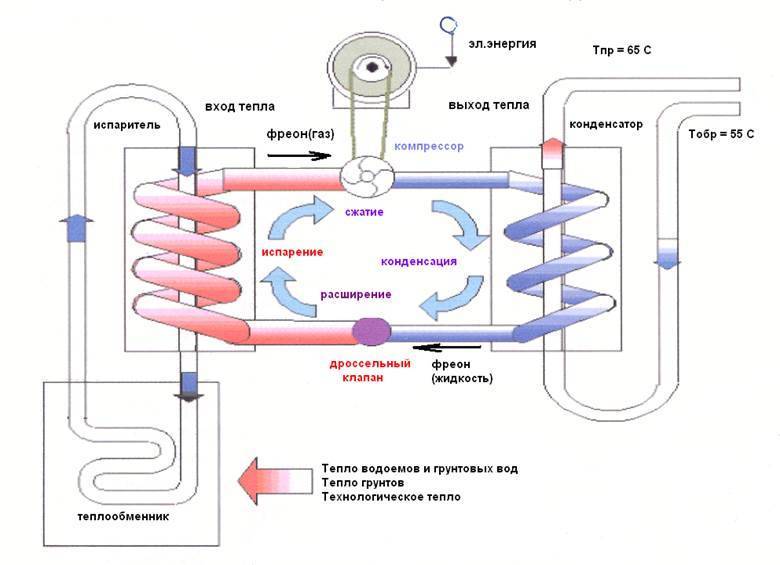

2. Тепловые насосы: этот теплогенератор почти ничем не отличается от тепловых насосов, установленных в кондиционерах и холодильниках. Путем попеременного сжатия и расширения газа удается «выкачивать» тепловую энергию из сравнительно холодной среды – с температурой +7 градусов и ниже.

Разумеется, в последнем случае требуется энергия, но «овчинка» стоит выделки: каждый потраченный кВт электричества приносит от 3-х до 5-ти кВт тепла.

Как прогреть дом воздухом?

Воздух – вполне эффективный теплоноситель, гораздо удобнее, чем вода. Самый простой вариант такого отопления – обычный тепловентилятор. Небольшую комнату этот прибор, состоящий из вентилятора и греющей спирали, может прогреть буквально за считанные минуты. Разумеется, для частного дома понадобится более серьезное оборудование.

В качестве источника тепла можно использовать газовый или твердотопливный котел. Подойдет и электрический нагреватель, но этот вариант считается не слишком выгодным, поскольку затраты на электроэнергию значительно возрастают.

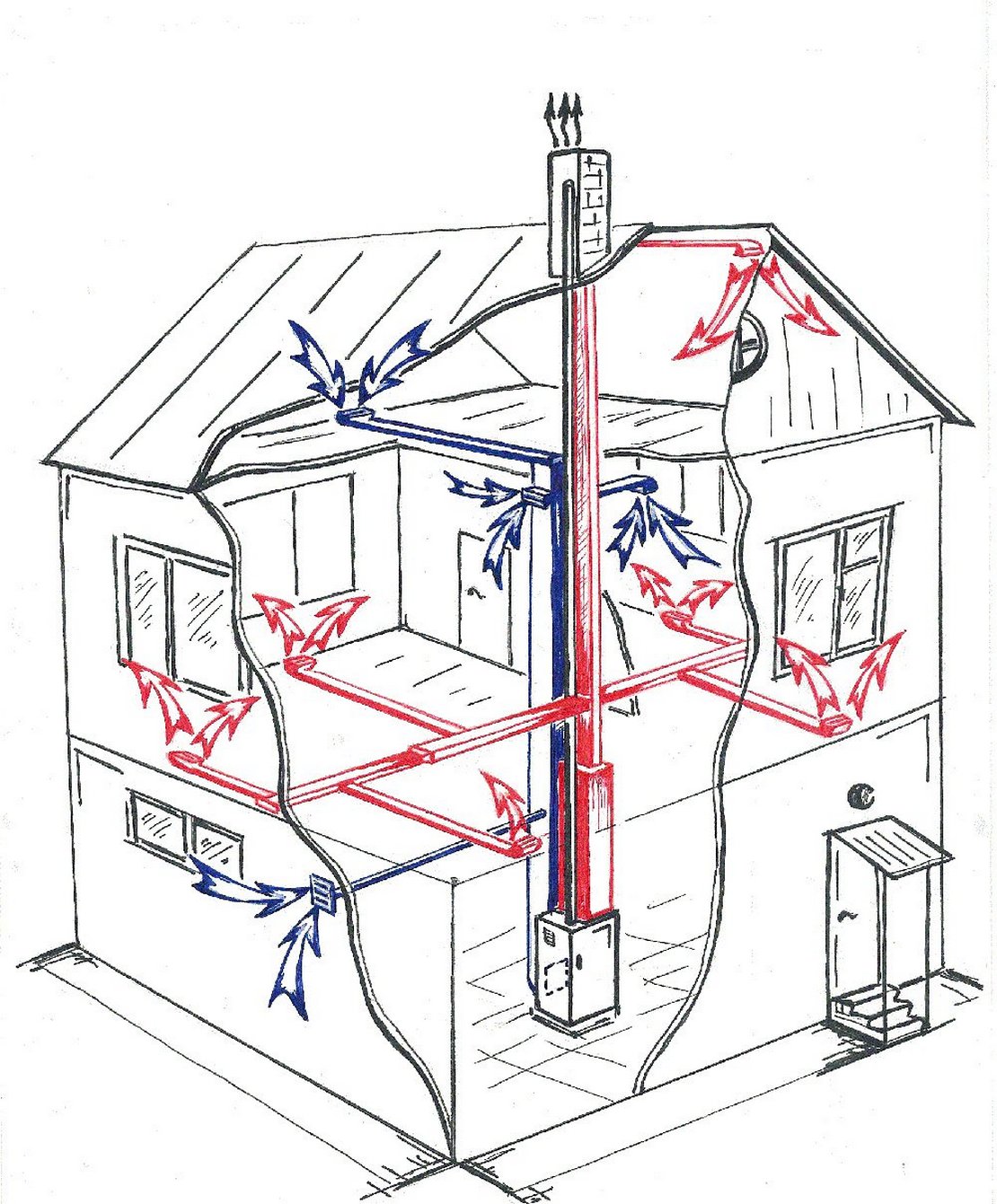

Галерея изображенийФото из В системах воздушного теплоносителя сам воздух — вторичный теплоноситель, проходящий перед подачей обработку нагревательными агрегатамиВоздух для систем воздушного отопления обогревается водой или паром, подготовка которых проводится всеми известными видами нагревательного оборудованияВ качестве нагревательного оборудования используются огневые печи, перерабатывающие твердые, жидкие и газообразные варианты топливаДо сих пор в схемах отопления загородных домов используются русские печи. Их недостаток в том, что нормально обогреть они могут не более трех смежных комнатРаспространенный вариант отопления частных коттеджей основан на использовании камина с подключенными к нему теплоотводамиРазвязку теплопроводов воздушной отопительной системы обычно устраивают в пределах чердака или располагают за подвесными потолочными конструкциямиВесьма экономный способ получения энергии для подогрева воздуха предполагает использование теплового насоса воздух-воздухВ схеме работы теплового насоса воздух воздух внутренний блок внешне напоминает собой аналогичную часть климатического оборудованияПринцип нагрева теплоносителяУстановка с газовым калориферомОгневая печь за пределами помещенияПечь в отоплении загородного домаКамин в формировани отопления частного домаУстройство теплоотводов в пределах чердакаВнешний блок теплонасоса воздух-воздухВнутренний блок системы отопления воздух-воздух

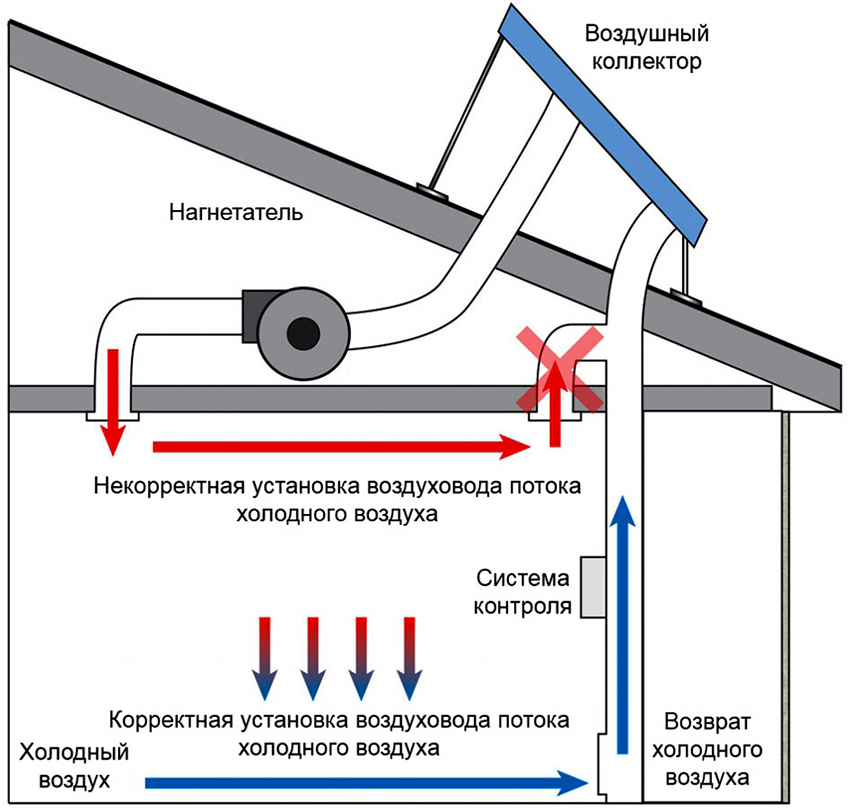

Интересный и экологически чистый вариант отопления – использование солнечных батарей или солнечного коллектора. Такие системы размещают на крыше. Они либо сразу передают тепловую энергию солнца на теплообменник, либо преобразуют ее в недорогую электрическую энергию. В последнем случае от батареи можно также запитать и вентилятор.

Воздух нагревается в теплообменнике и поступает в отдельные помещения по воздуховодам. Это довольно громоздкие конструкции, выполненные из прочного металла. Сечение воздуховодов значительно больше, чем диаметр трубы водяного отопления.

Для воздушного отопления подходят и газовые котлы, и другие виды отопительной техники. Эффективность таких систем достигает 90%, их используют не только в жилых помещениях, но также в цехах и на складах

А вот радиаторы для воздушного отопления не нужны. Теплый воздух просто наполняет комнаты через специальные решетки. Как известно, горячий газ стремится вверх. Холодный воздух при этом будет вытеснен вниз.

Отсюда холодные потоки воздуха перемещаются обратно к теплообменнику, нагреваются, поступают в комнаты и т.д.

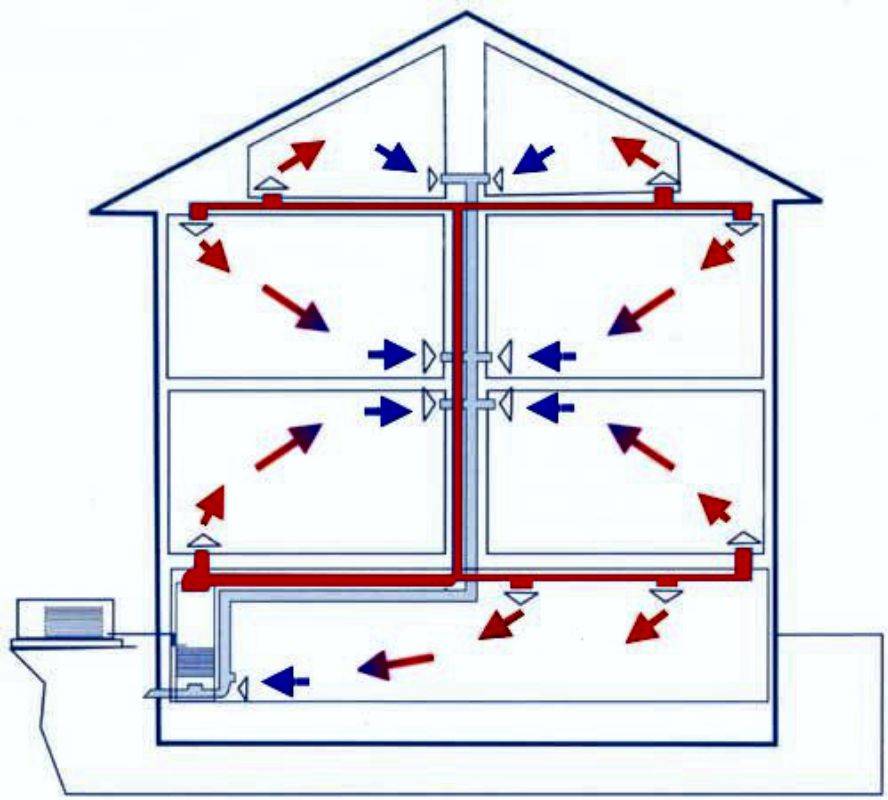

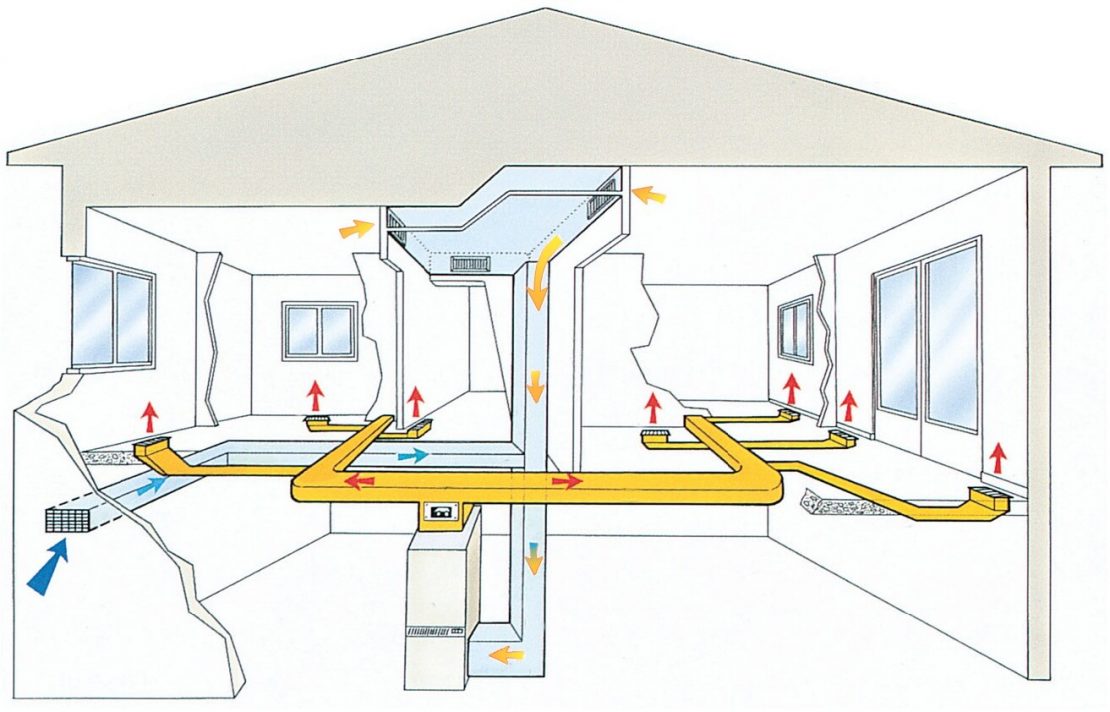

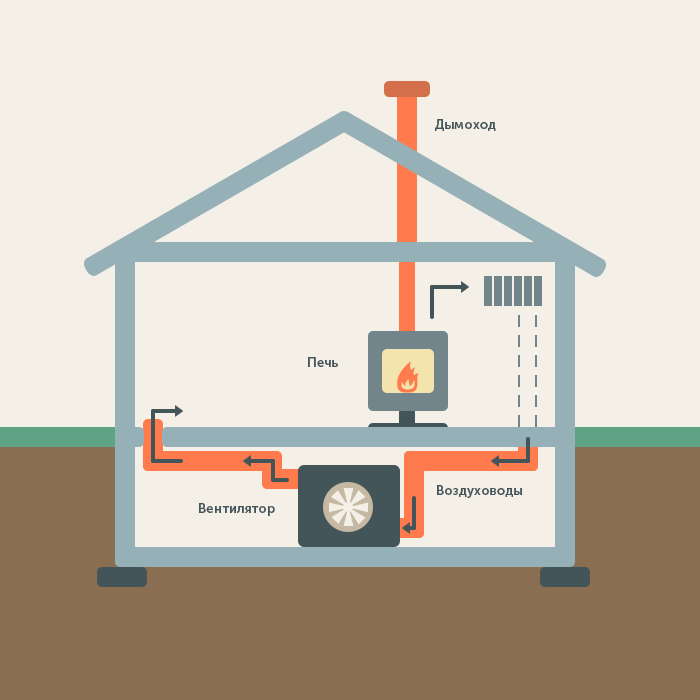

Эта схема наглядно демонстрирует устройство воздушного отопления рециркуляционного типа с частичным забором наружного воздуха, а также с кондиционером, ионизатором и ультрафиолетовым очистителем

Почти все системы воздушного отопления предусматривают установку вентилятора, который нагнетает горячий воздух и заставляет его перемещаться по системе отопления. Наличие такого прибора делает систему зависимой от электрической энергии.

Можно сделать и такую систему, в которой горячий воздух будет перемещаться естественным образом, без всякого вентилятора. Однако эффективность работы таких систем обычно оставляет желать лучшего, поскольку помещения в этом случае прогреваются слишком медленно.

Убедительный аргумент в пользу организации системы воздушного отопления заключается в исключении аварийных протечек и затопления с итоговым повреждением имущества. К тому же в случае повреждения воздуховодов автоматика остановит работу системы

С чего нужно начинать?

Оборудование дома воздушным обогревом следует выполнять поэтапно, тщательно проверяя и контролируя работу, так как цена ошибки очень большая.

Последовательность выполнения следующая:

• выполнение расчетов тепловой мощности, нужной для обогрева дома;
• выбор типа воздушной отопительной системы;
• разработка схемы.

Выполнив все пункты выше обозначенного плана, останется только подобрать и приобрести необходимое оборудование. Следующим шагом будут монтажные работы, которые можно осуществить как своими собственными силами, так и с привлечением специализированных бригад.

Видео – многофункциональная система воздушного отопления для частного дома:

https://youtube.com/watch?v=Xjx0WwAG84o

Шаг 1 – обратиться к нам
Вы:
Формируете свой запрос, заполнив анкету, или присылаете нам по электронной почте информацию о своём доме или поэтажные планы с указанием желаемых функций Вашей будущей системы.

Мы:
Оформляем в письменном виде индивидуальное предложение* в соответствии с полученной от Вас информацией и присылаем его на адрес Вашей электронной почты.

Срок исполнения – 1-2 дня.
Ваш запрос ни к чему Вас не обязывает, сделайте его, если у Вас уже построен дом, но пока нет отделки и не проложены инженерных коммуникаций, или если у Вас есть только проект, или если у Вас пока есть только желание построить дом и Вы уже определились с его площадью.
Шаг 2 – согласовать проект
Вы:
Уточняете необходимую информацию, заключаете договор на проектирование воздушной системы и делаете предоплату за проектирование.
Мы:
Делаем теплотехнические расчёты, подбираем оборудование, удовлетворяющее расчётным нагрузкам и Вашему заданию, готовим эскиз воздухораспредилительной системы, приезжаем к Вам на объект или высылаем Вам в электронном виде для обсуждения и согласования.
Вы:
Изучаете предложенные нами эскизы (как планируется разместить воздуховоды), в случае необходимости вносите правки. После согласования с проектировщиком утверждаете техническую документацию и вносите заключительную часть оплаты за проектные работы.
Мы:
Передаём Вам документацию в печатном виде и предоставляем фактический расчёт отопления по спецификации.

Срок исполнения – 10-30 дней (зависит от продолжительности этапа согласования и количества исправлений).
Проектирование выполняется только на основании поэтажных планов. Для выполнения этой работы необходимо наличие проекта или эскизы планировки помещений. Можно начать эти работы до постройки объекта или когда он уже построен.
Шаг 3 – установка и подключение
Вы:
Заключаете договор на сборку воздухораспределительной системы (воздуховодов) и делаете предоплату.
Мы:
Выезжаем на объект и монтируем воздуховоды
Вы:
Производите вторую часть оплаты за монтаж воздуховодов.

Срок исполнения – от 10 до 20 дней.
Монтаж воздуховодов выполняется при наличии стен, перекрытий и кровли (временной или постоянной).
После того, как все другие инженерные коммуникации проведены, а также произведена внутренняя отделка помещений, мы устанавливаем климатическое оборудование, подключая его к установленной системе воздуховодов.**

ОНЛАЙН РАСЧЕТ КЛИМАТИЧЕСКОЙ СИСТЕМЫ С ВОЗДУШНЫМ ОТОПЛЕНИЕМ
Отзывы о компании

Какие виды бывают

Существует два способа циркуляции воздуха в системе: естественный и принудительный. Разница в том, что в первом случае прогретый воздух движется в соответствии с законами физики, а во втором — при помощи вентиляторов. По способу воздухообмена устройства делятся на:

• рециркуляционные — используют воздух непосредственно из помещения;
• частично рециркуляционные — частично используют воздух из помещения;
• приточные, использующие воздух с улицы.

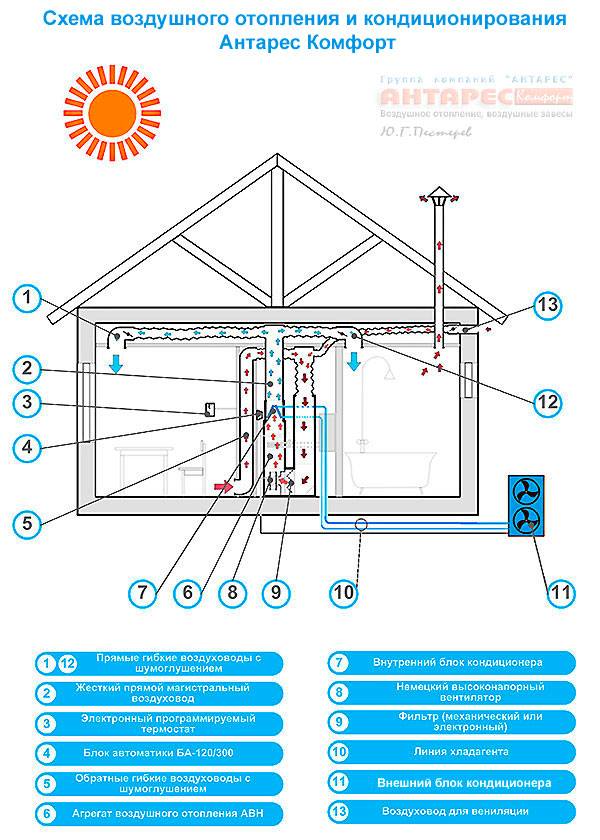

Особенности системы Антарес

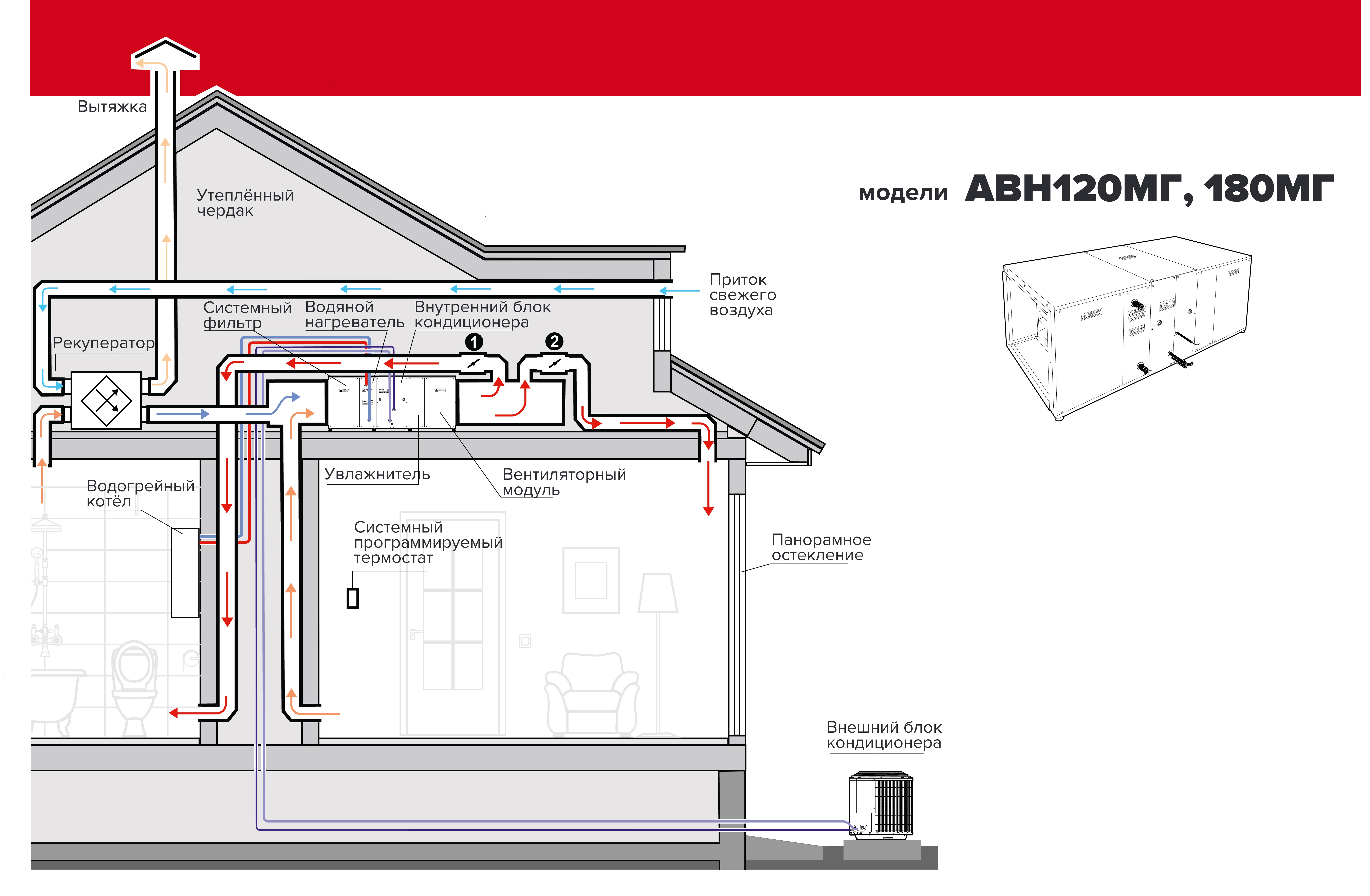

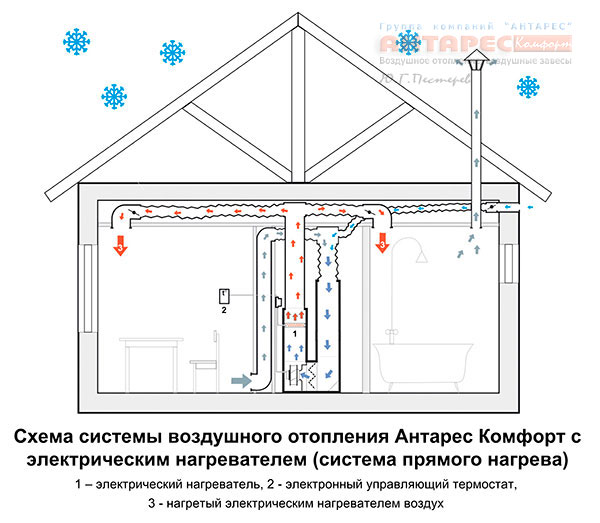

Принцип работы Антарес комфорт такой же, как и у других систем воздушного отопления.

Воздух нагревается агрегатом АВН и по воздуховодам с помощью вентиляторов распространяется по помещениям.

Назад воздух возвращается по обратным воздуховодам, проходя через фильтр и коллектор.

Процесс циклический и происходит бесконечно. Смешиваясь с тёплым воздухом из дома в рекуператоре, весь поток идёт обратным воздуховодом.

Преимущества:

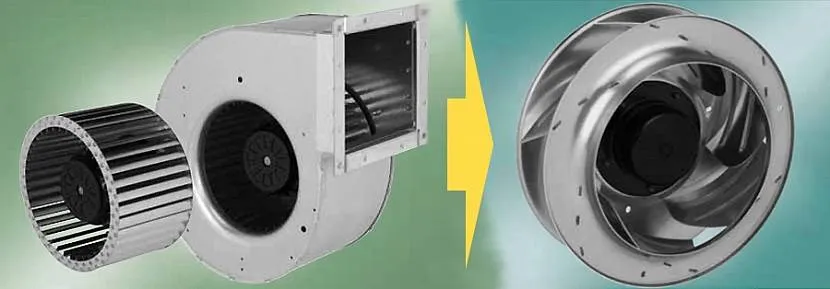

• Низкий уровень шума. Все дело в современном немецком вентиляторе. Строение его обратно загнутых лопаток слегка подталкивают воздух. Он не ударяется в вентилятор, а словно обволакивает. Кроме того, предусмотрена толстая звукоизоляция АВН. Совокупность этих факторов делает работу системы почти бесшумной.
• Скорость прогрева помещения. Обороты вентилятора регулируются, что даёт возможность установить полную мощность и быстро прогреть воздух до желаемой температуры. Уровень шума заметно повысится пропорционально скорости подаваемого воздуха.
• Универсальность. При наличии горячей воды, система Антарес комфорт способна работать с любым видом обогревателя. Предусмотрена возможность установить и водяной, и электрический нагреватель одновременно. Это очень удобно: при исчезновении одного источника питания, перейти на другой.
• Ещё одной особенностью является модульность. Это значит, что Антарес комфорт состоит из нескольких блоков, что приводит к снижению веса и простоте в установке и обслуживании.

При всех достоинствах, Антарес комфорт не имеет недостатков.

Volcano или Вулкан

Соединённые вместе водный калорифер и вентилятор — так выглядят отопительные агрегаты польской фирмы Volkano. Работают они от воздуха в помещении и не используют уличного.

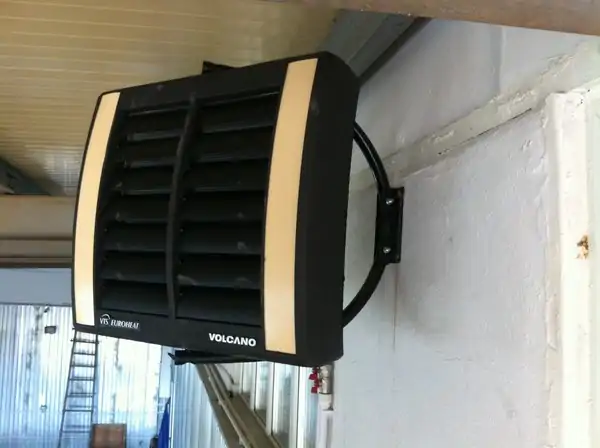

Фото 2. Прибор от производителя Volcano предназначенный для воздушных систем отопления.

Нагретый тепловым вентилятором воздух равномерно распределяется через предусмотренные жалюзи в четырёх направлениях. Специальные датчики поддерживают нужную температуру в доме. Отключение происходит автоматически, когда в работе агрегата нет необходимости. На рынке представлено несколько моделей тепловых вентиляторов Volkano разных типоразмерах.

Особенности воздушно-отопительных агрегатов Volkano:

• качество;
• доступная цена;
• бесшумность;
• возможность установки в любом положении;
• корпус из износостойкого полимера;
• полная готовность к монтажу;
• три года гарантии;
• экономичность.

Отлично подойдёт для обогрева заводских цехов, складов, больших магазинов и супермаркетов, птицефабрик, больниц и аптек, спорткомплексов, теплиц, гаражных комплексов и церквей. В комплекте идут схемы подключения, позволяющие сделать монтаж быстрым и лёгким.

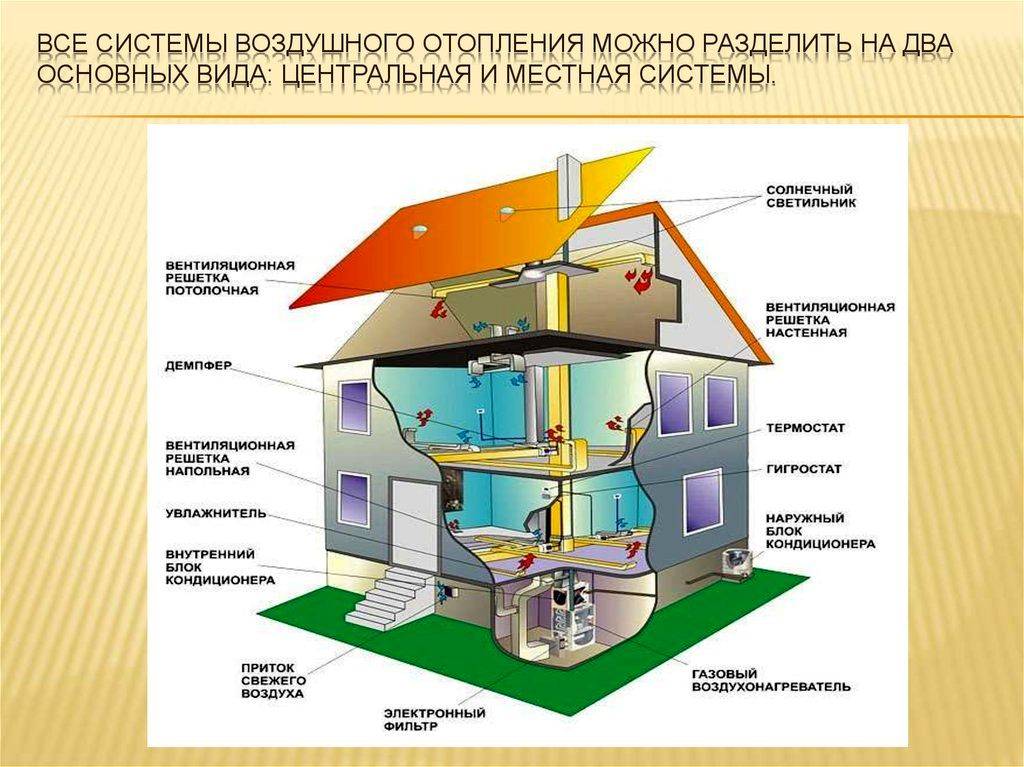

Устройство воздушного отопления

В состав системы воздушного отопления входят следующие основные элементы:

1. Теплогенератор;
2. Сеть воздуховодов;
3. Вентилятор;
4. Решетки, диффузоры, воздухораспределители;
5. Устройства регулирования;
6. Воздушный фильтр.

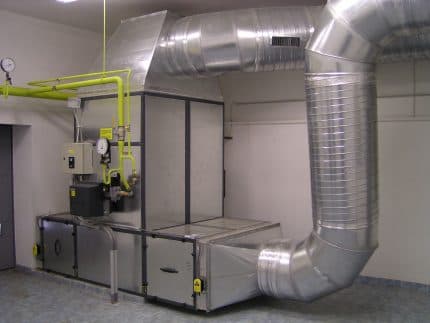

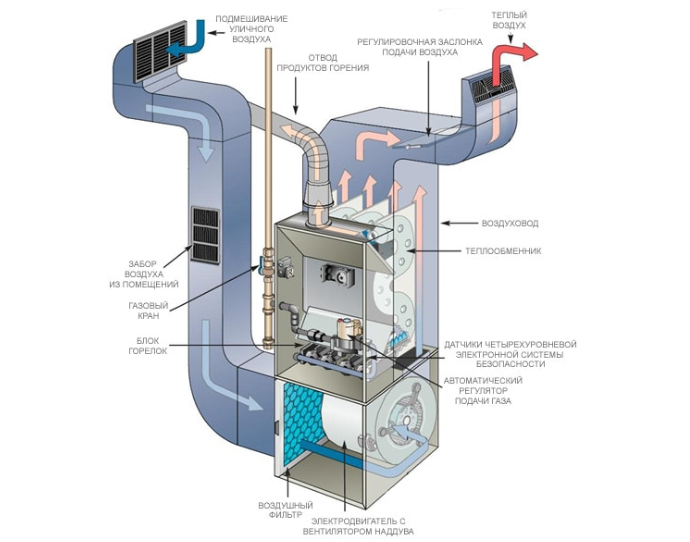

В воздушном отоплении применяются воздухонагреватели прямого и косвенного нагрева. Воздухонагреватели прямого действия – теплогенераторы.

В их конструкцию входит камера сгорания закрытого типа с воздушным теплообменником. Воздух нагнетается вентилятором, проходит через теплообменник (чугунный или стальной), нагревается до температуры 20 – 60С (в зависимости от типа системы) и поступает в сеть распределения.

Теплогенераторы выпускаются в настенном и напольном вариантах размещения, некоторые модели могут размещаться вне помещений.

Устройства мощностью до 400 кВт производятся в моноблочном исполнении, от 400 до 1000 кВт – в секционном (секции отопления и вентиляции).

Теплогенераторы работают на следующих видах топлива:

• Природный газ;
• Жидкое топливо – керосин, дизтопливо, сжиженный газ, отработанное масло;
• Твердые типы топлива – уголь, древесина и так далее.

Тепловую мощность теплогенератора можно определить укрупненным методом по формуле:

Q = V_п х ∆t х M / 860

где V_п – внутренний объем помещения;

∆t – разница между низшей наружной температурой для конкретного региона (справочные данные) и требуемой температурой воздуха в помещении;

M – показатель качества тепловой изоляции строения;

M = 3 – 4 (очень слабая изоляция); 2 – 2,9 (слабая изоляция); 1 – 2 (средняя изоляция); 0,5 – 0,9 (высококачественная изоляция)

860 – коэффициент перевода тепловой мощности из ккал в кВт.

Формула дает тепловую мощность для прямоточной системы. В соответствии с выбранным типом воздушного отопления (прямоточным, рециркуляционным, комбинированным) в тепловую мощность вносятся поправки. Для этого требуется точный расчет, провести который может только опытный специалист.

Воздухонагреватели косвенного нагрева – калориферы.

Калориферы получают тепло от горячей воды систем водяного отопления, пара, электрических ТЭНов и отдают его нагреваемому воздуху. По КПД системы воздушного отопления с калориферами уступают комплексам с собственными теплогенераторами.

Сети воздуховодов обычно монтируются из оцинкованной стали различного профиля – прямоугольного и круглого. В большинстве случаев воздуховоды утепляют для предотвращения образования конденсата и снижения скорости коррозии материала.

Важным моментом при разработке проекта сети является расчет сечения воздуховодов. Для проведения качественного аэродинамического расчета необходимо привлечь специалистов. Самостоятельный подбор размеров воздуховодов может негативно сказаться на эффективности последующей работы отопления.

Решетки, диффузоры, воздухораспределители предназначены для подачи, забора, распределения и придания необходимого направления теплому воздуху сети.

Устройства регулирования – заслонки, клапана – выполняют регулирование величины потоков по различным веткам системы.

Воздушный фильтр устанавливается на входе в напорный вентилятор, производит первичную очистку воздуха от пыли, небольших частиц и так далее.

Кроме основных элементов системы воздушного отопления могут оснащаться дополнительными блоками – кондиционирования, увлажнения воздуха, тонкой очистки, ионизации и другими.

У буржуев лучше, или мы тоже можем

О качественном и недорогом обогреве дома думали все и всегда. По определенным причинам для массового внедрения подошло водяное отопление, но его целесообразность для частного домостроения была пересмотрена достаточно быстро. Уже во второй половине ХХ века, во времена строительного бума и особенно со времени энергетического кризиса середины семидесятых в США и Канаде, домовладельцы и проектировщики начали отдавать предпочтение воздушной системе отопления. Расчеты показали, что его использование будет в 1,5 раза экономичнее, чем, если бы отдельно устанавливать водяное отопление, кондиционирование и системы очистки воздуха.

Для постсоветского пространства воздушное отопление было и пока остается экзотикой, но даже в таких условиях отечественные инженеры внесли свой вклад в развитие технологии. Если американские специалисты для своих климатических систем использовали классические асинхронные двигатели и стандартные вентиляторы «улитки», то проектировщики первого отечественного воздухонагревателя «АТМ Климат» впервые в мире использовали вентилятор с вентильным двигателем и рабочим колесом с обратнозагнутыми лопатками.

Американская улитка с асинхронником и вентильный двигатель Источник www.antarcom-m.ru

Это значительно упростило систему управления, а значит, сделало ее надежнее. Кроме того, в отличие от асинхронника, вентильный двигатель обладает возможностью плавной регулировки оборотов от 0 до максимума и имеет меньшее энергопотребление при большей производительности.

Кроме того, в отечественном воздухонагревателе «АТМ Климат» предусмотрены режимы фоновой вентиляции и «ускоренного прогрева» дома – это решения также были применены впервые в мировой практике и отлично себя зарекомендовали.
