Как подобрать автоматический выключатель по мощности нагрузки

Чем опасно несоответствие кабеля сетевой нагрузке?

Правильный подбор защитного автомата по мощности – очень важная задача. Неверно выбранное устройство не защитит линию от внезапного возрастания силы тока.

Но не менее важно правильно подобрать по сечению кабель электропроводки. В противном случае, если суммарная мощность превысит номинальную величину, которую способен выдерживать проводник, это приведет к значительному росту температуры последнего

В итоге изоляционный слой начнет плавиться, что может привести к возгоранию.

Чтобы более наглядно представить, чем грозит несоответствие сечения проводки суммарной мощности включенных в сеть устройств, рассмотрим такой пример.

Новые хозяева, купив квартиру в старом доме, устанавливают в ней несколько современных бытовых приборов, дающих суммарную нагрузку на цепь, равную 5 кВт. Токовый эквивалент в этом случае будет составлять около 23 А. В соответствии с этим в цепь включается защитный автомат на 25 А. Казалось бы, выбор автомата по мощности сделан верно, и сеть готова к эксплуатации. Но через некоторое время после включения приборов в доме появляется задымление с характерным запахом горелой изоляции, а через некоторое время возникает пламя. Автоматический выключатель при этом не будет отключать сеть от питания – ведь номинал тока не превышает допустимого.

Если хозяина в этот момент не окажется поблизости, расплавленная изоляция через некоторое время вызовет короткое замыкание, которое, наконец, спровоцирует срабатывание автомата, но пламя от проводки может уже распространиться по всему дому.

Чтобы вам не пришлось браться за калькулятор и самостоятельно высчитывать сечение электропроводки по формулам, приведем типовую таблицу, в которой легко найти нужное значение.

Как выбрать автоматический выключатель?

Нельзя приобретать автомат с поврежденным корпусом, с видимыми трещинами, сколами. Так же нельзя применять автоматы с большим, чем расчетный номинал тока. В первую очередь автоматический выключатель выбирается исходя из характеристик вашей электропроводки и нагрузок.

Как выбрать автоматический выключатель

Автоматы следует приобретать в специальных магазинах и известных производителей автоматических выключателей. Стоимость таких автоматов конечно выше, но она уйдет на второй план, если это касается вашей безопасности. Выбор автоматических выключателей осуществляют по таким критериям как;

— число полюсов автомата; — длительное рабочее напряжение; — максимальный допустимый рабочий ток выключателя; — отключающая способность; — селективность автомата.

Определение числа полюсов автомата

Выбор числа полюсов автомата зависит от типа электросети. При однофазной сети число полюсов может быть 1 или 2, т. е. автомат может быть однополюсным или двухполюсным.

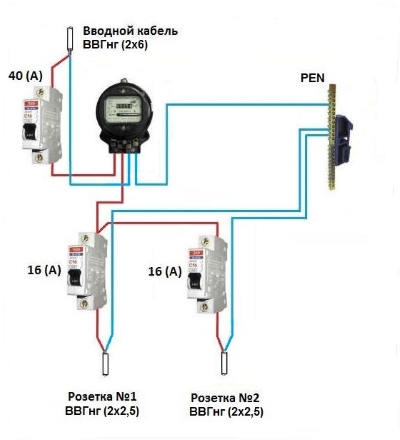

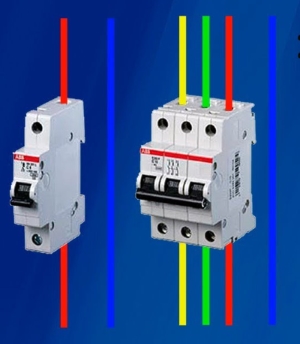

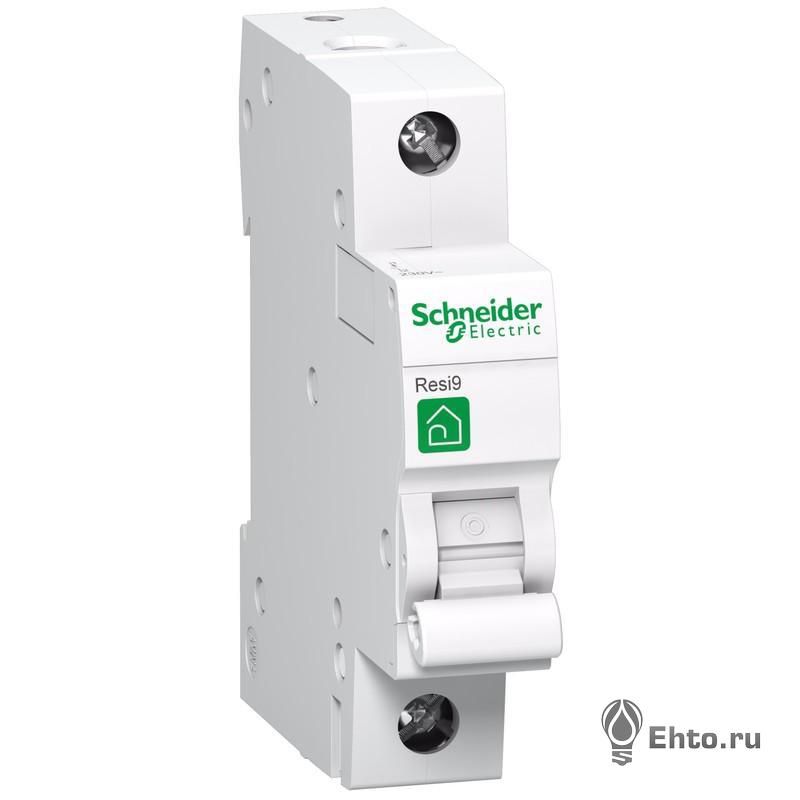

Подключение однополюсного и трехполюсного автоматического выключателя

В быту при однофазной сети на вводе и для отдельных автоматов используют однополюсные конструкции. Двухполюсные автоматы можно использовать на вводе. В этом случае вероятность срабатывания двухполюсного автомата увеличивается вдвое, в трехфазных сетях используют автоматы на три или четыре полюса.

Номинальное напряжение автомата

Пластиковый корпус автомата содержит сведения о его характеристиках и его рабочем напряжении, которое должно быть Uном ≥ Uсети равное или больше сетевого напряжения.

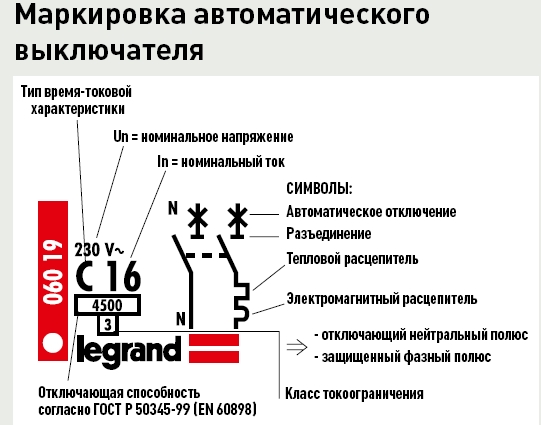

Основные характеристики автоматического выключателя маркированы на его корпусе

Выбор автоматического выключателя по току нагрузки

Для защиты электропроводки от перегрева при высокой нагрузке должны учитываться условия:

1. Ток, потребляемый электрической цепью не должен превышать номинальный ток автомата, при этом номинальный ток автомата также не должен быть больше номинального расчетного тока для этого сечения проводов электропроводки.

Iэл <=Iном <=Iпров, где, Iэл — номинальный ток нагрузки, Iном — номинальный ток автомата, Iпров — расчетный ток электропроводки.

1. Ток срабатывания автомата от перегрузки должен быть в 1,45 раз меньше максимального значения тока электропроводки. Iперег <= 1,45 Iпров. Ниже приводится таблица для групп автоматов B, C, D характеристик срабатывания тепловой и электромагнитной защиты. Таблица 1.

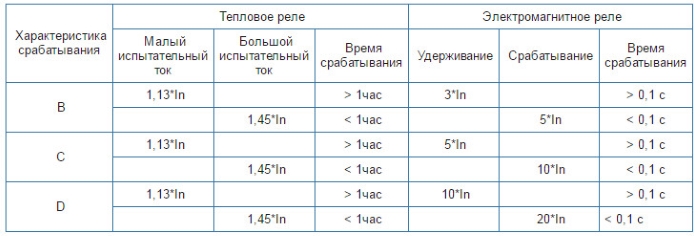

По таблице видно, что автомат отключится при перегрузке в 13% номинального тока через время, равного или больше 1 часа. Если нагрузка достигнет 45% номинального значения тока, то тепловая защита автомата отключит нагрузку меньше чем за один час.

Для электромагнитной защиты автомата типа В с трехкратной перегрузкой, время срабатывания будет 0,1 секунды и больше, а при пятикратной перегрузке защита сработает за время меньше 0,1 секунды.

Отключающая способность

Это характеристика учитывает способность автомата отключать контакты без залипания от токов короткого замыкания. Эти значения токов к. з. указаны на корпусе выключателя.

Лучше выбирать автоматы с гарантированной способностью отключаться при токах к. з. равных 3 – 4,5 килоампер. На стоимость здесь не смотрят — это все-таки ваша безопасность.

Селективность автоматического выключателя

Значение селективности автомата показывает возможность автоматического выключателя отключать только те участки электрической цепи, где произошло короткое замыкание или перегрузка. Чтобы автомат обладал хорошей селективностью, нужно сделать правильный выбор по параметрам и классу автомата.

Пример селективности автоматических выключателей

Для хорошей селективности вводной автомат должен иметь значение номинального тока больше, чем автоматы в группах, но не превышать максимальный ток электропроводки. В группах автоматы подбираются по току нагрузки данной группы. То есть при коротком замыкании на кухне, отключится автомат кухонной розеточной группы, а не освещения.

Тепловая нагрузка нескольких автоматов установленных в ряд

Когда автоматические выключатели расположены в электрощите в ряд, то температура автоматов вырастет и номинальный ток автомата уменьшится на поправочный коэффициент К таблицы 2.

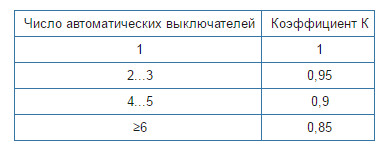

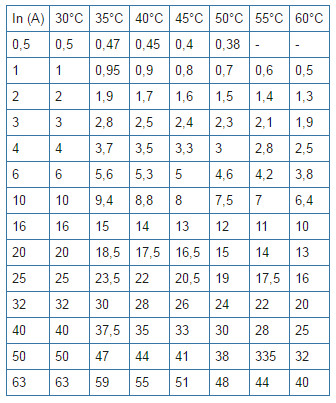

На таблице 3 указана зависимость номинального тока от внешней температуры, которую также нужно учитывать при выборе автоматического выключателя.

Помогла вам статья?

ДаНет

Определяемся с номиналом

Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

На каждую линию требуется правильно выбрать автомат защиты

Исходя из этого, алгоритм выбора автомата защиты прост:

• Рассчитываете сечение проводки для конкретного участка.
• Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
• Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.

Пример

Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.

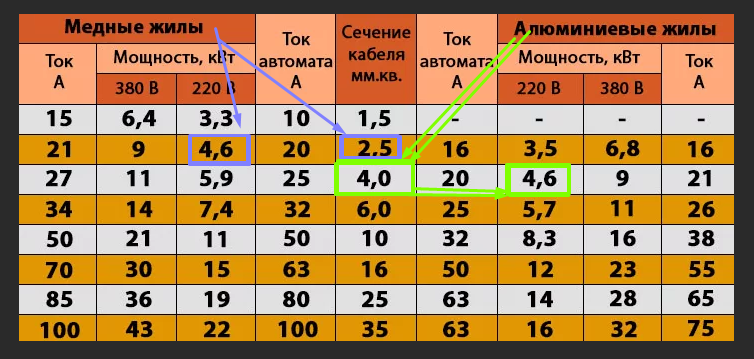

В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм 2 (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.

Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.

Расчет по мощности

Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.

Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.

Формула для вычисления тока по суммарной мощности

После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.

Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников

Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным

Пример 2. Расчет автоматического выключателя групповой цепи кухни

примеры расчета автоматических выключателей

Во втором примере посчитаем, какой автоматический выключатель нужно выбрать для кухонной электропроводки, которую правильно называть розеточная групповая цепь электропроводки кухни. Это может быть кухня квартиры или дома, разницы нет.

Аналогично первому примеру расчет состоит из двух расчетов: расчет тока нагрузки электрической цепи кухни и расчет тока теплового расцепителя.

Расчет тока нагрузки

Исходные данные:

• Напряжение сети Uн = 220 В;
• Расчетная мощность Рр = 6 кВт;
• Коэффициент мощности COSφ = 1;

1. Расчетную мощность считаем, как сумму мощностей всех бытовых приборов кухни, умноженной на коэффициент использования, он же коэффициент использования бытовой техники.

2. Коэффициент использования бытовой техники это поправочный коэффициент, уменьшающий расчетную (полную) потребляемую мощность электроцепи и учитывающий количество одновременно работающих электроприборов.

Коэффициент использования

Рассчитать коэффициент использования для простой группы можно самостоятельно.

• Выпишите на листок планируемые бытовые приборы.
• Рядом с прибором поставьте его мощность по паспорту.
• Просуммируйте все мощности приборов по паспорту. Это Pрасчет.
• Подумайте, какие приборы могут работать одновременно: чайник+ тостер, микроволновка+блендер, чайник+микроволновка+тостер, и т.д.
• Посчитайте суммарные мощности этих групп. Рассчитайте среднюю суммарную мощность групп одновременно включаемых приборов. Это будет Pноминал (номинальная мощность).
• Разделите  Pрасчет на Pноминал, получите коэффициент использования кухни.

На самом деле, в теории расчетов коэффициент использования внутри дома (без инженерных сетей) и квартиры принимается равным, единице, если количество розеток не больше 10. Это так, но на практике, именно коэффициент использования позволяет работать современным бытовым приборам кухни на старой электропроводке.

Примечание:

В теории расчетов 1 бытовая розетка планируется на 6 кв. метров квартиры (дома). При этом:

• коэффициент использования=0,7 –для розеток от 50 шт.;
• коэффициент использования=0,8 –розеток 20-49 шт.;
• коэффициент использования=0,9 –розеток от 9 до 19шт.;
• коэффициент использования=1,0 –розеток ≤10шт.

Вернемся к автоматическому выключателю кухни. Считаем номинал тока нагрузки кухни:

• Iр = Рр / 220В;
• Iр = 6000 / 220= 27,3 А.

Ток расцепителя:

Iрасчет.= Iр×1,1=27,3×1,1=30А

По сделанному расчету выбираем номинал автомата защиты для кухни в 32 Ампер.

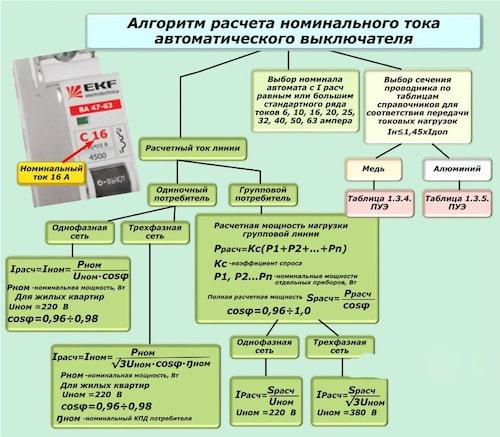

Как рассчитать номинал автоматического выключателя

Сколько электричества необходимо для функционирования светильников и других изделий, отмечено в сопроводительной документации. Мощность указывают на корпусе. Эти данные можно получить на официальном сайте производителя. Однако простого суммирования киловатт недостаточно.

cos(f) – параметр, с помощью которого можно определить полную (номинальную) мощность по активной (потребляемой)

Простой алгоритм вычислений, показанный в примере, описывает ситуацию с резистивной нагрузкой. Именно эту составляющую (активную мощность – P) указывают в техническом паспорте соответствующего изделия. Она определяется счетчиком для регулярных оплат потребленной энергии.

Формулы и пояснения:

• P = S * cos ϕ;
• Q = S * sin ϕ;
• S = P/ cos ϕ;
• ϕ – угол между векторами P и S (фазовый сдвиг).

Реактивная составляющая (Q) обозначает цикличный обмен энергией между источником питания и нагрузкой. Сумма векторов P и Q поможет определить итоговую полную мощность (S).

Включения мощного насоса (другой реактивной нагрузки) сопровождается броском тока и последующим колебательным процессом с переходом в обычный рабочий режим. Длительность импульса, как правило, не превышает 1,5-2 секунд. Такая длительность недостаточна для разогрева биметаллической пластины. Но этого может хватить для перемещения штока соленоида.

В перечне представлены типовые уровни превышения номинала, которые активизируют отключение электромагнитной катушкой. В скобках приведены временные задержки до разрыва цепи биметаллической пластиной (сек):

• А – 30% (20-30);
• B – 200% (4-5);
• C – 5 раз (1,5);
• D – 10 раз (0,4).

Этот поправочный множитель (Кс) применяют для учета нагрузок в реальных условиях эксплуатации: Расчетная = S * Кс. Его значение (интервал от 0 до 1) обозначает количество подключенных потребителей. Такой способ удобно применять при создании офисных и производственных проектов, где подразумевается использование однотипного оборудования: станков, компьютеров и др.

Измерение напряжения мультиметром

Приведенные формулы с фазовым сдвигом используют для коррекции индуктивных и емкостных нагрузок. Резистивные учитывают по паспортным данным без пересчета. Значение cos ϕ берут из сопроводительной документации.

Вычислить силу тока можно следующим образом:

• P/U – постоянные источники питания, резистивные нагрузки;
• P/ (U * cos ϕ) = P/ (220 * cos ϕ) – одна фаза, ~220V, реактивные характеристики потребителя;
• P/ (U * √3 * cos ϕ) = P/ (380 * 1.7321 * cos ϕ) – трехфазная сеть ~380V, индуктивные (емкостные) параметры техники.

Выбор сечения жил

Необходимые сведения о нагрузочных способностях содержит официальная документация производителей кабельной продукции. Рекомендуется выбрать большее из серийного ряда сечение, чтобы исключить перегрев и повреждения в процессе эксплуатации. По действующим правилам для жилых помещений пригодны проводники с площадью от 1,5 мм и более.

Предельное значение номинала определяют по формуле Iном ≤ Iпр/1,45, где Iпр – допустимый в длительном режиме ток для определенной проводки. Если планируется монтаж сети, действуют следующим образом:

• уточняют схему подключения потребителей;
• собирают паспортные данные техники, измеряют напряжение;
• по представленной схеме рассчитывают отдельно, суммируют токи в отдельных цепях;
• для каждой группы надо подобрать автомат, который будет выдерживать соответствующую нагрузку;
• определяют кабельную продукцию с подходящим сечением проводника.

Если сети установлены в штробах и закрыты штукатуркой, разборка слишком затруднена. В этом случае применяют подбор автомата по сечению кабеля. Начинают с оценки нагрузочных способностей имеющихся линий. Полученный результат используют для оценки подходящих моделей защитных устройств. Далее распределяют потребителей по группам с учетом суммарной мощности (совместного использования).

Пример выбора номинала автомата для каждой линии

Для корректных выводов надо учитывать особенности подключаемого оборудования. Если по расчету суммарный ток составляет 19 ампер, пользователи предпочитают покупать аппарат на 25А. Это решение предполагает возможность применения дополнительных нагрузок без существенных ограничений.

Разное время срабатывания пригодится для обеспечения селективной работы средств защиты. На линиях устанавливают устройства с меньшей задержкой. При аварийной ситуации отсоединяется от электричества только поврежденная часть. Вводной автомат не успеет отключиться. Питание по другим цепям пригодится для поддержания в работоспособном состоянии освещения, сигнализации, других инженерных систем.

Как определить подделку или некачественный автомат?

Как ни печально, но подделка автоматических выключателей на сегодня очень частое явление. Это связано с тем, что эти приборы являются достаточно ходовым товаром и на рынке электроники достаточно большая конкуренция.

Самым надежным способом проверки этих устройств является проверка под нагрузкой до полного отключения, но такие опыты, к сожалению, можно провести только в лабораторных условиях.

Конечно же, фирмы которые закупают большие партии автоматов, имеют в своем распоряжении оборудование для проверки, но что же делать простому рядовому покупателю если, к примеру, ему нужно купить два или три автомата?

Выход только один — полагаться на свой опыт, если, конечно же, таковой имеется, или же приобретать приборы только производства определенной компании, которая лучше всех себя смогла зарекомендовать.

Некачественные автоматические выключатели также можно отличить по некоторым внешним признакам, а именно:

• Некачественный прибор, как правило, имеет очень малый вес, так как при его сборке экономились все материалы;
• На качественном приборе присутствует четкая маркировка, чего нельзя сказать о поддельных приборах;
• Одним из эффективных способов отличия качественного автомата от подделки является просмотр его внутренностей.

Для этого нужно внимательно просмотреть в специальное отверстие автомата и если там присутствует биметаллическая пластина расцепителя, то ото означит что автомат уже будет срабатывать при коротком замыкании, а не будет работать просто выключателем света.

Защита слабого звена электроцепи

Каждая отдельная линия должна иметь свой автоматический выключатель

Кроме сечения при выборе подходящей кабельной продукции обращают внимание на реальные условия эксплуатации. Нормированные значения приведены для нагрева до температуры не выше +60°C

При монтаже линии на участке возле загородного дома необходимо предусмотреть защиту от влажности, других неблагоприятных внешних воздействий.

Внимательно проверяют все части электрической сети. Базовое правило – надежная защита с учетом показателей участка с худшими параметрами. Следует учитывать, что медь рассчитана при одинаковом сечении на большие нагрузки по сравнению с алюминием. Определенное значение имеет чистота металла. По мере увеличения примесей ухудшается проводимость, увеличиваются потери на бесполезный и опасный нагрев.

Устройство внутриквартирной разводки

В таких объектах недвижимости для создания качественной системы электропитания применяют следующие типовые решения:

• вводный автомат нужно поставить до счетчика;
• за прибором контроля монтируют общее устройство защитного отключения (УЗО);
• далее оснащают автоматическими выключателями (АВ) отдельные линии.

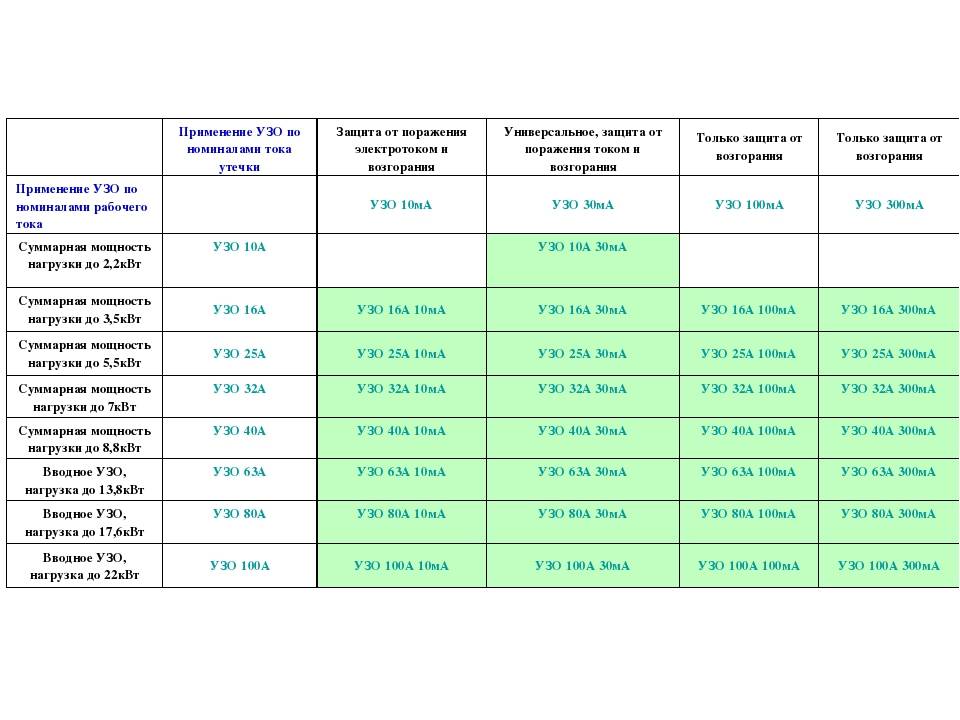

УЗО предотвращает аварии, которые провоцируют токи утечки. В некоторых ситуациях препятствует поражению электрическим током. Однако комплексные защитные мероприятия выполняют с помощью автоматических выключателей. Обязательно применяют эффективное заземление.

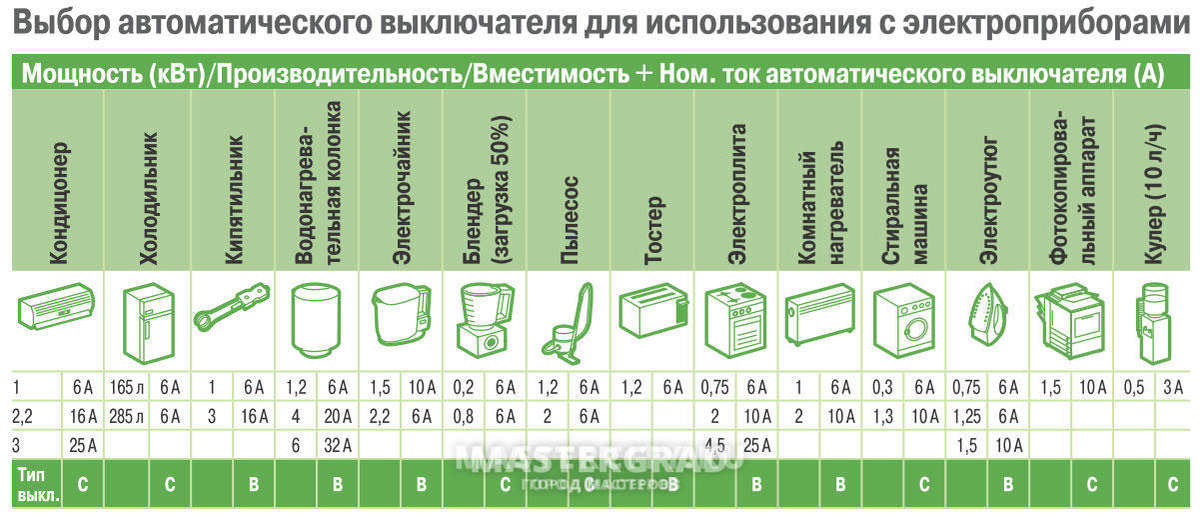

Номиналы автоматов для кухонной проводки

Как правило, на кухне удобно ставить несколько групп для равномерного распределения нагрузок. Особенно внимательно рекомендуется подбирать распределение мощных потребителей:

• варочные панели;
• духовые шкафы;
• котлы отопления, бойлеры, проточные нагреватели;
• электрические конвекторы, тепловые пушки;
• кондиционеры.

Расчет автоматического выключателя

Выбирать автоматы можно с расчетом по току нагрузки или сечению электропроводки.

Расчет автомата по току

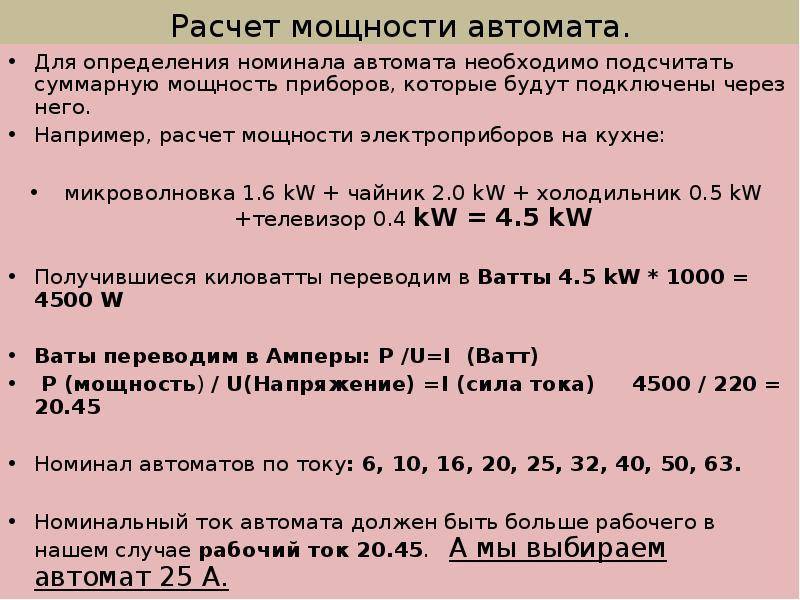

Подсчитываем всю мощность нагрузок на автомат. Плюсуем мощности всех потребителей электричества, и по следующей формуле:

I = P/U

получаем расчетный ток автомата.

P- суммарная мощность всех потребителей электричества

U – напряжение сети

Округляем расчетную величину полученного тока в большую сторону.

Расчет автомата по сечению электропроводки

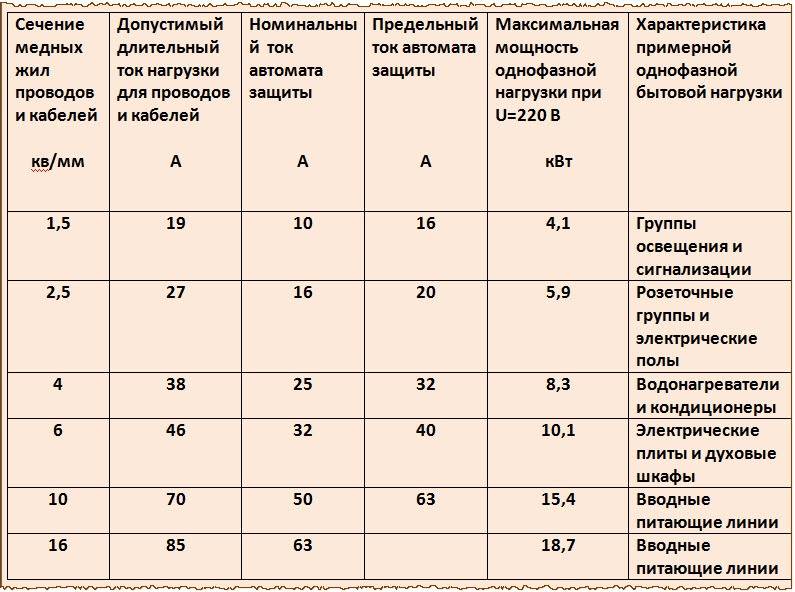

Чтобы выбрать автомат можно воспользоваться таблицей 1. Выбранный по сечению электропроводки ток, уменьшают до нижней величины тока автомата, для снижения нагрузки электропроводки.

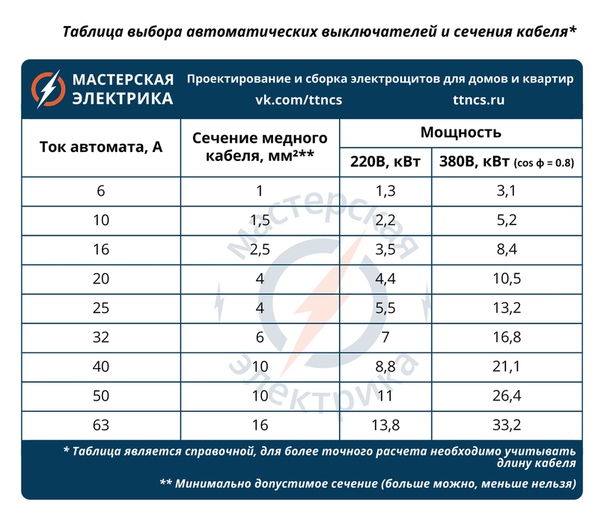

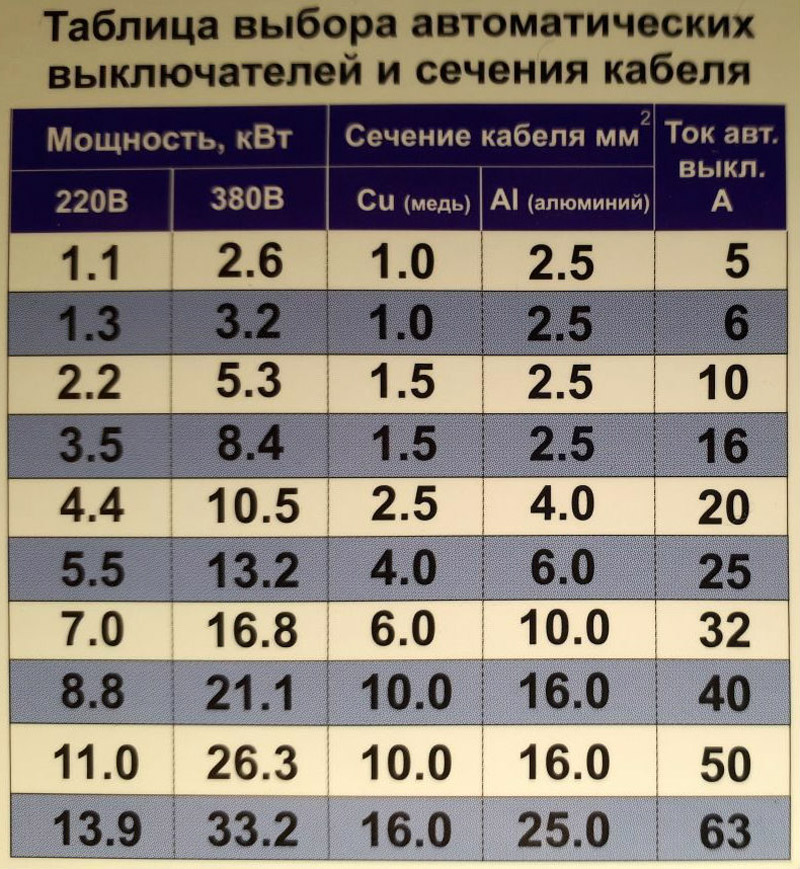

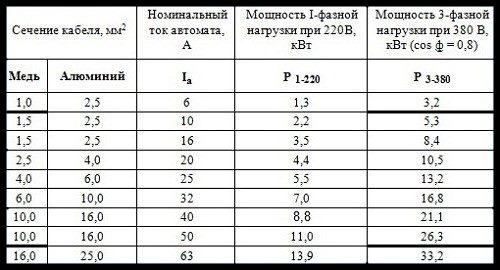

Выбор номинального тока по сечению кабеля. Таблица №1

Для розеток автоматы берут на ток 16 ампер, так как розетки рассчитаны на ток 16 ампер, для освещения оптимальный вариант автомата 10 ампер. Если вы не знаете сечение электропроводки, тогда его нетрудно рассчитать по формуле:

S – сечение провода в мм²

D – диаметр провода без изоляции в мм

Второй метод расчета автоматического выключателя является более предпочтительным, так как он защищает схему электропроводки в помещении.

Помогла вам статья?

ДаНет

Конструктивное устройство автомата

Современные автоматические выключатели принципиально практически ничем не отличаются и имеют в своем составе два устройства: электромагнитный и тепловой расцепители.

Тепловой расцепитель состоит из биметаллической пластины, которая имеет свойство нагреваться при прохождении через нее тока.

Если значение тока, проходящего длительное время через автомат, превышает номинальное пропускное значение, то пластина сильно нагревается, изгибается и воздействует на механизм, который отключает данный автомат.

Электромагнитный расцепитель (соленоид) – представляет собой катушку с намотанной на нее проволокой с сердечником и пружиной.

Данный механизм защищает электрическую сеть от больших токов (например, из-за короткого замыкания) и мгновенно отключает электропитание при возникновении такой ситуации.

Принцип действия прост: при возникновении сверхтока в обмотке катушке появляется наведенный магнитный поток, который перемещает сердечник, тот воздействует на механизм расцепителя и отключает автоматический выключатель.

Выбор автомата по номинальному току

Рассмотренные формулы широко применяются в расчетах вводного автоматического выключателя. Применяя одну из них – I = P/209 при нагрузке Р в 1 кВт, получается сила тока для однофазной сети 1000 Вт/209 = 4,78 А. Результат можно округлить в большую сторону до 5 А, поскольку реальное напряжение в сети не всегда соответствует 220 В.

Таким образом, получилась сила тока в 5 А на 1 кВт нагрузки. То есть, устройство мощностью более 1 кВт нельзя подключать, например, в удлинитель с маркировкой 5 А, поскольку он не рассчитан на более высокие токи. Автоматические выключатели обладают собственным номиналом по току. Исходя из этого, легко определить нагрузку, которую они способны выдержать. Для упрощения вычислений существует таблица. Автомат номиналом 6 А соответствует мощности 1,2 кВт, 8 А – 1,6 кВт, 10 А – 2 кВт, 16 А – 3,2 кВт, 20 А – 4 кВт, 25 А – 5 кВт, 32 А – 6,4 кВт, 40 А – 8 кВт, 50 А – 10 кВт, 63 А – 12,6 кВт, 80 А – 16 кВт, 100 А – 20 кВт. Исходя из этих же номиналов проводятся расчеты автомата по мощности на 380в.

Метод 5 А на 1 кВт может использоваться и для определения силы тока, возникающей в сети, когда в нее подключаются какие-либо бытовые приборы и оборудование. В расчетах нужно пользоваться максимальной потребляемой мощностью во время пиковых нагрузок. Для этого применяются технические характеристики оборудования, взятые из паспортных данных. При их отсутствии можно взять ориентировочные параметры стандартных электроприборов.

Отдельно рассчитывается группа освещения. Как правило, мощность приборов освещения оценивается в пределах 1,5-2 кВт, поэтому для них будет достаточно отдельного автомата номиналом 10 А.

Если сложить все имеющиеся мощности, получается довольно высокий суммарный показатель. Однако на практике полная мощность никогда не используется, поскольку существуют ограничения на выделяемую электрическую мощность для каждой квартиры. В современном жилом доме, при наличии электроплит, она составляет от 10 до 12 кВт. Поэтому на вводе устанавливается автомат с номинальным током 50 А. Точно так же выполняется расчет мощности трехфазных автоматов.

Полученные 12 кВт распределяются по всей квартире с учетом размещения мощных и обычных потребителей

Особое внимание следует обратить на кухню и ванную комнату, где устанавливаются электроплиты, водонагреватели, стиральные машины и другое энергоемкое оборудование. Как правило, они подводятся к отдельным автоматическим выключателям соответствующего номинала, а сечение кабелей для подключения также рассчитывается в индивидуальном порядке

Мощные бытовые агрегаты подключаются не только к автоматам, но и к устройствам защитного отключения. Часть общей мощности следует оставить для освещения и розеток, установленных в помещениях. Правильно выполненные расчеты позволят качественно смонтировать проводку и выбрать нужный выключатель. В этом случае эксплуатация оборудования будет безопасной и долговечной.

Как рассчитать номинал автоматического выключателя?

Допустим, что мы учли все вышесказанное и подобрали новый кабель, соответствующий современным требованиям и имеющий нужное сечение. Теперь электропроводка гарантированно выдержит нагрузку от включенных бытовых приборов, даже если их достаточно много. Теперь переходим непосредственно к выбору автоматического выключателя по номиналу тока. Вспоминаем школьный курс физики и определяем расчетный ток нагрузки, подставляя в формулу соответствующие значения: I=P/U.

Здесь I – величина номинального тока, P – суммарная мощность включенных в цепь установок (с учетом всех потребителей электричества, в том числе и лампочек), а U – напряжение сети.

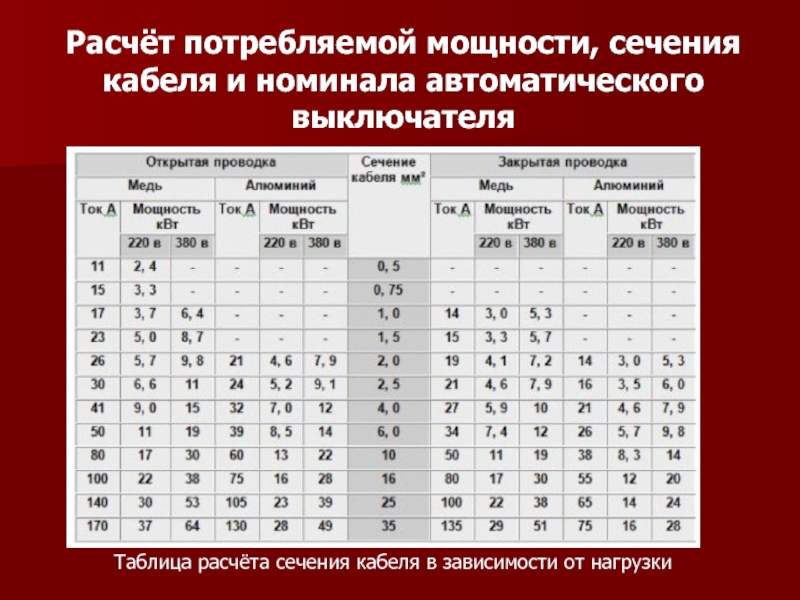

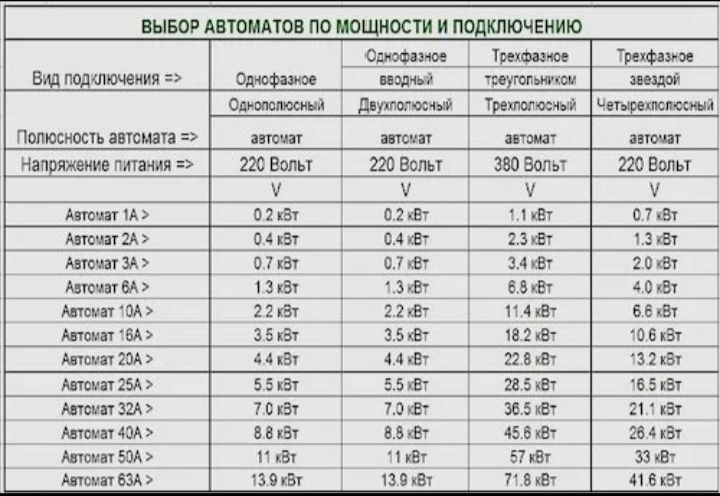

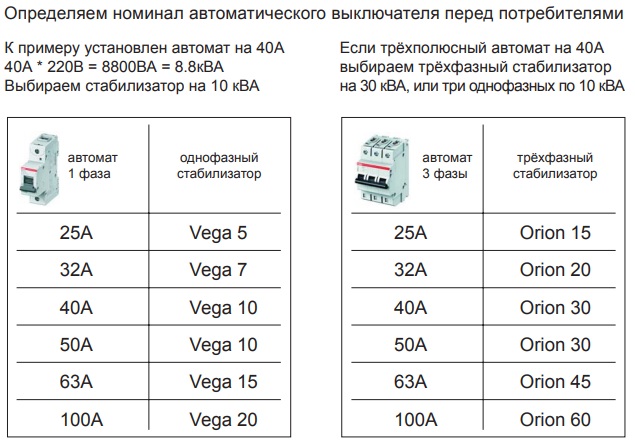

Чтобы упростить выбор защитного автомата и избавить вас от необходимости браться за калькулятор, приведем таблицу, в которой указаны номиналы АВ, которые включаются в однофазные и трехфазные сети, и соответствующие им мощности суммарной нагрузки.

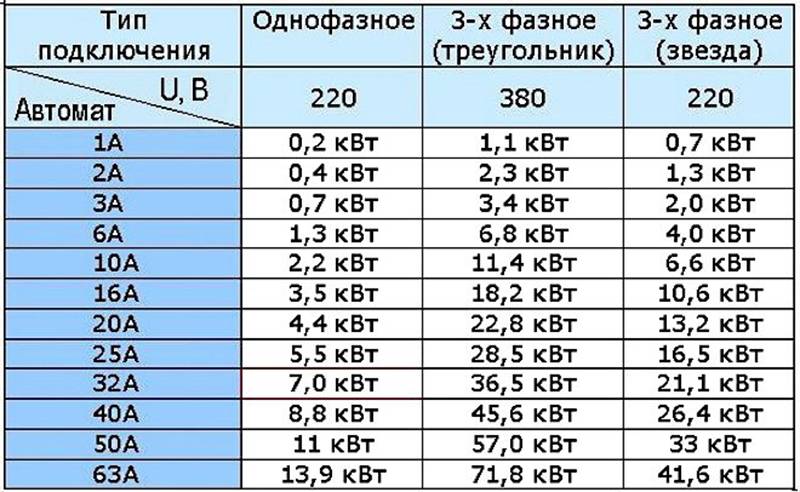

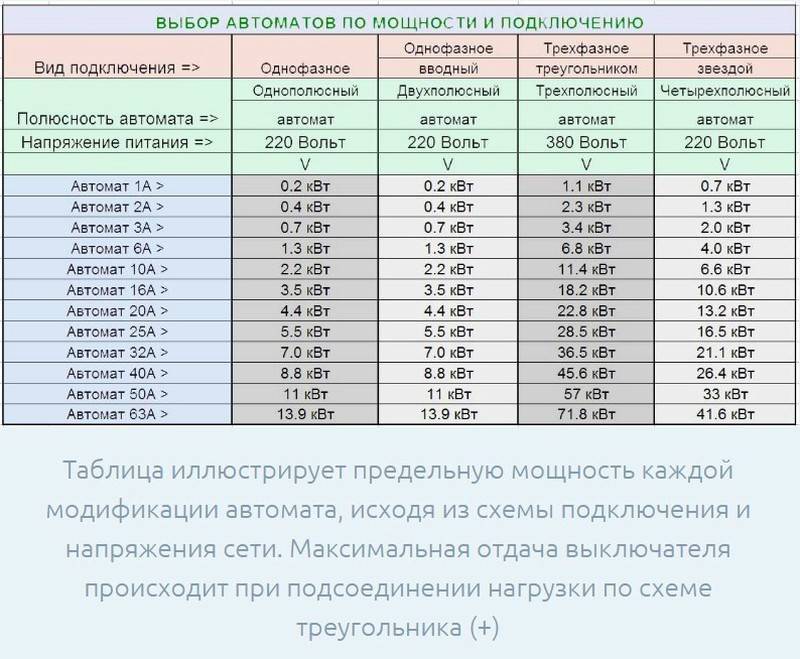

Эта таблица позволит легко определить, сколько киловатт нагрузки какому номинальному току защитного устройства соответствуют. Как мы видим, автомату 25 Ампер в сети с однофазным подключением и напряжением 220 В соответствует мощность 5,5 кВт, для АВ на 32 Ампера в аналогичной сети – 7,0 кВт (в таблице это значение выделено красным цветом). В то же время для электрической сети с трехфазным подключением «треугольник» и номинальным напряжением 380 В автомату на 10 Ампер соответствует мощность суммарной нагрузки 11,4 кВт.

Как выбрать автоматический выключатель

Часто думают, что выбор автомата по мощности нагрузки очень прост: взять мощность всех подключаемых приборов, поделить на напряжение сети и получится номинал автомата.

Данное правило исходит из законов физики и в целом верно

Но для грамотного выбора защитного устройства важно учесть поперечное сечение отходящих проводников

Итак, разберемся в вопросе «Как выбрать автоматический выключатель?».

Пример №1

Вы решили заменить электрический щиток со всеми автоматическими выключателями, но проводку решили оставить старую из советского алюминия, которая есть повсеместно в старых домах.

Вне зависимости от того, в каком состоянии у вас алюминиевая электрическая проводка в квартире, вариант у вас один: не ставить защитный автомат номиналом выше 16 А на каждую линию.

Давайте разберёмся, почему только такой вариант.

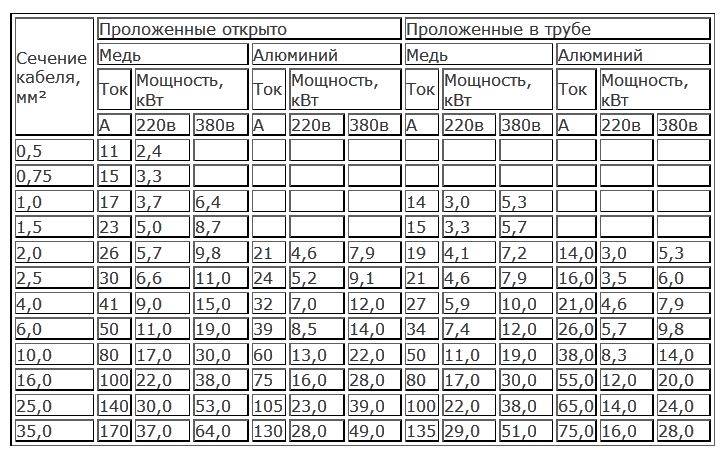

В ПУЭ таблицу 1.3.5 «Допустимый длительный ток для проводников с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами» у алюминиевых проводов сечением 2,5 мм2 указан допустимый ток в 19 А.

Это значит, что длительно и безопасно через данную линию может протекать ток не более 19 А.

Автоматический выключатель при расчётах всегда выбирается близкий в наименьшую сторону, для того, чтобы был запас по току. Если в расчетах получается 19А, то правильный выбор автомата по мощности нагрузки будет устройство на 16А.

В такой ситуации выход только один: если у вас много приборов, то не следует их включать одновременно. Старайтесь разделить по времени работу электроприборов.

Например, сначала работает электрический чайник, после этого посудомойка моет посуду, а по завершении вы включаете стиральную машину. Тогда у вас все будет работать исправно и автомат не будет постоянно отключаться.

Какой автомат ставить на стиральную машину?

Электрик в доме15 апреля 2022

Если же вы хотите не думать о том, какой прибор включать и забыть о том, что нельзя включат одновременно, то лучшим решением будет заменить электропроводку.

Пример №2

Вы решили заменить электропроводку и автоматические выключатели полностью.

В ходе такого ремонта вы в любом случае будете разделять линии и ставить несколько автоматических выключателей для разных комнат и групп приборов, соответственно придется монтировать электрический щиток со множеством автоматов.

Для решения этого вопроса вам необходимо действовать по плану, указанному ранее: рассчитать максимальную мощность электрических приборов на каждую линии, выбрать сечение силового кабеля относительно мощности подключаемых приборов и защитить эту линию автоматом необходимого номинала.

Для понимания всего вышесказанного приведем дополнительный пример выбора.

Заключение

В представленном материале мы рассказали о том, для чего нужны и как работают устройства защиты электрической цепи. Кроме того, учитывая изложенную информацию и приведенные табличные данные, у вас не вызовет затруднения вопрос, как выбрать автоматический выключатель.

При выборе автоматов постоянно допускается одна и та же ошибка — не учитывается температура окружающей среды.Номинальный ток автомата назначается по ПУЭ при температуре в + 30 градусов Цельсия,а номинальный ток кабеля или провода назначается по ПУЭ при температуре в + 25 ,а эксплуатироваться автомат и кабель будут при комнатной температуре,допустим в + 18 градусов Цельсия.Если номинальный ток двухжильного или трехжильного, с защитным проводником, кабель — провода сечением 2.5 миллиметра квадратного по меди в однофазной сети равно 25 ампер ( 27 ампер это для кабелей с дополнительной изоляцией в виде ПЭТ ленты или композитного стекломиканита или стеклоленты,заполнением пространства под общей оболочкой мелованной резиной и т. д.),то при + 18 градусов Цельсия это уже номинальный ток в 27 ампер,а номинальный ток автомата на 16 ампер уже фактически равен 18.3 ампера,если учесть что при токах в 1.13 номинального тока автомат не отключается гарантированного в течении более одного часа,то реальный предельный рабочий ток провода уже 20.7 амер,то есть автомат на 16 ампер превращается уже в автомат на 20 ампер,при этом ,согласно DIN стандарту на модульные автоматы ,изготовленные по этому стандарту,номинальный ток кабеля или провода должен быть в полтора раза больше номинального тока автомата или 20.7 * 1.5 = 31 ампер,а номинальный ток кабеля 27 ампер,значит автомат на 16 ампер не годится и нужен автомат на 13 ампер.При температуре в + 35 градусов Цельсия опять же автомат на 16 ампер превращается в автомат на 15 ампер,а номинальный ток провода снижается до 22 ампер,то есть 15 * 1.13 * 1.5 = 25.5 ампера ,а номинальный ток кабеля — 22 ампера .И опять автомат на 16 ампер не годится и нужен автомат на 13 ампер.А вообще кабель всегда нужно проверять по термическому уравнению Tкабеля = t окружающей среды + к * ( I ) ^ 2 ,где T кабеля — температура кабеля в градусах Цельсия, t окружающей среды — температура окружающей среды в градусах Цельсия ,I — ток протекающий по кабелю в амперах,нагрев провода током пропорционален квадрату этого тока, к — температурный коэффициент провода,безразмерная величина, для его определения используют формулу к = (65 — 25 ) /( i ^ 2) номинальный,где 65 — максимальная рабочая температура кабеля по ПУЭ в + 65 градусов Цельсия ,25 — температура кабеля при которой назначается его номинальный ток в + 25 градусов Цельсия и i номинальный ток кабеля при температуре в + 25 градусов Цельсия.Для сечения в 2.5 миллиметра квадратного по меди при + 18 градусах Цельсия уравнение принимает вид T кабеля = 18 + 0.064 ( I) ^ 2.

Автоматический выключатель (АВ) выбирают по номинальному току I _н.вык выключателя и номинальному току I _н.расц расцепителя. I _расц =I _дл /К _т, где I дл =I н.дв – длительный ток в линии, I _н.дв – номинальный ток двигателя, К _т – тепловой коэффициент, учитывающий условия установки АВ. К _т =1 — для установки в открытом исполнении; К _т =0,85 – для установки в закрытых шкафах.

Iдл=Iн= Р н /(Uн·√3·ηн·cosφ), (1)

гдеР_н — мощность двигателя, кВт; U_н – номинальное напряжение электродвигателя, кВ; ηн – КПД двигателя (без процентов), cosφ – коэффициент мощности двигателя. Номинальный ток асинхронного двигателя с к. з. ротором будет примерно равен его удвоенной мощности, взятой в киловаттах: I_н≈ 2Р_н(кВт) Выбираем АВ: Тип – I_н.вык – I_расц –

Необходимо, чтобы выполнялось условие: I_мгн.ср ≥ KI_кр, где I_мгн.ср — ток мгновенного срабатывания, I_кр – максимальный кратковременный ток, К – коэффициент, учитывающий неточность определения I_кр в линии. К = 1,25 – для АВ с I_н > 100А; К = 1,4 – для АВ с I_н ≤ 100А. I_кр = I_пуск = К_i I_н, где К_i – кратность пускового момента К_i = I_пуск/Iн. Значения К_i берутся из таблиц. Если условие выполняется, значит АВ выбран верно, если не выполняется, то выбирается АВ с большим значением тока расцепителя.

Приведем пример .

Условие установки АВ:

По типу двигателя выписываем из таблицы его номинальные данные:

Так как автомат устанавливается в шкафу, то К_т = 0,85, поэтому:

По току расцепителя выбираем автомат: ВА 51-25; I_н = 25 А I_расц = 16 А;

I_мгн.ср = 10∙I_расц = 10∙16 = 160 А

Неравенство выполняется, значит автомат выбран верно.
