Типы
Накопительной емкостью может выступать емкость с достаточным внутренним объемом, выполненная из материала стойкого к коррозии и безопасного для хранения питьевой воды. Используются такие материалы как:
- поливинилхлорид;
- сшитый полиэтилен высокого или низкого давления;
- полипропилен;
- нержавеющая сталь;
- сталь с покрытием водонепроницаемыми лаками и керамическими покрытиями.
Пластиковые баки
Оцинкованная сталь хоть и обладает стойкостью к коррозии и водонепроницаема, однако со временем защитный слой цинка может истончиться, особенно в местах соединения и сварки.
По конструкции выделают:
- открытые емкости, у которых имеется горловина с крышкой или без, но с герметичными стенками и дном;
- закрытые полностью герметичные емкости мембранного типа.

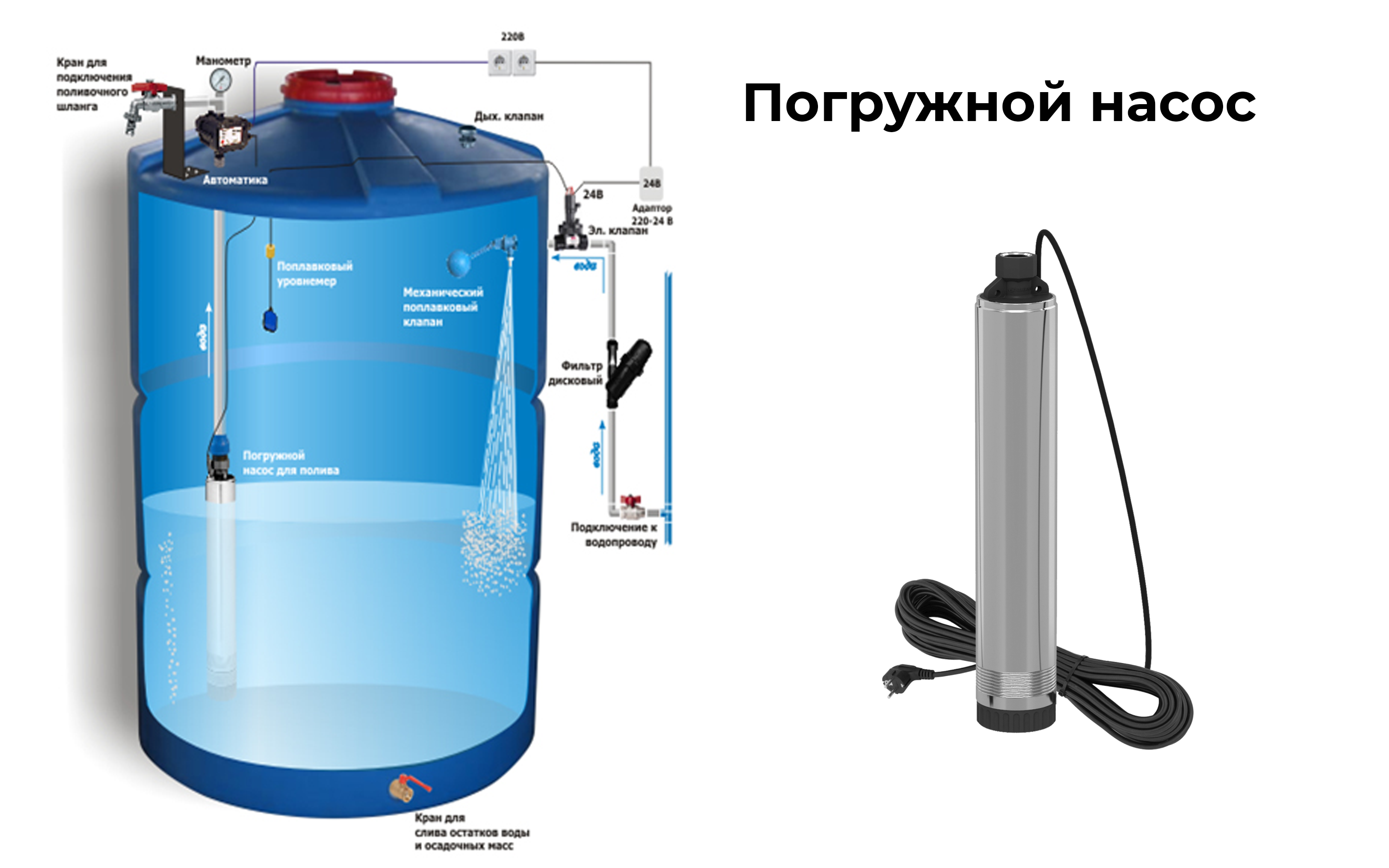

В первом случает все просто, весь внутренний объем заполняется водой и при необходимости сливается через патрубок, закрепленный в самой нижней точке.

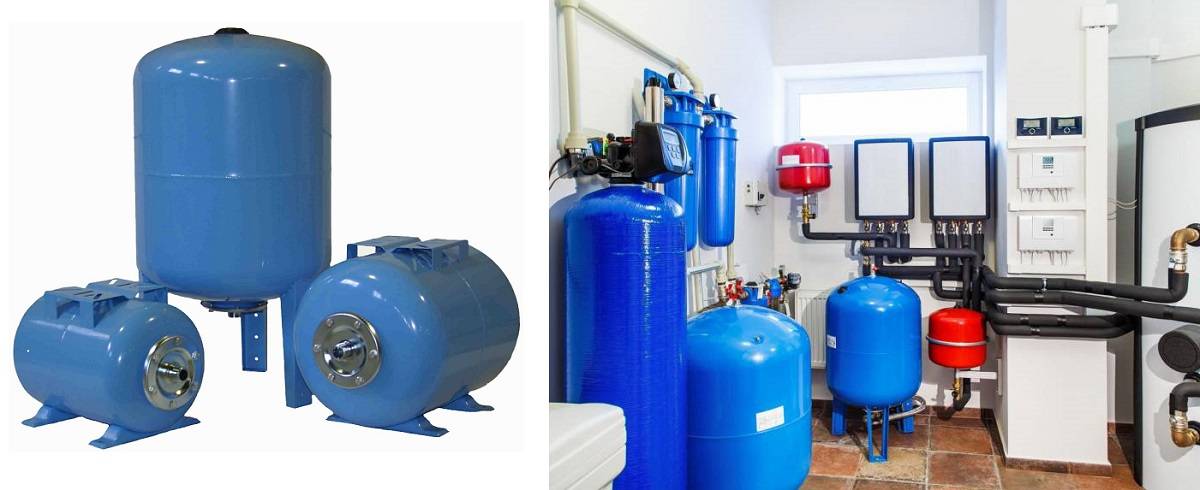

В случае с мембранными аккумулирующими баками полезный объем как минимум на треть меньше объема всей конструкции. Часть объема отводится под воздушную камеру, отделенную от воды с помощью прочной эластичной мембраны. По мере наполнения емкости водой мембрана давит на воздушную камеру, создавая избыточное давление. Когда требуется получить воду обратно, открывается вентиль, и она поступает в водопровод под действием накопленного давления.

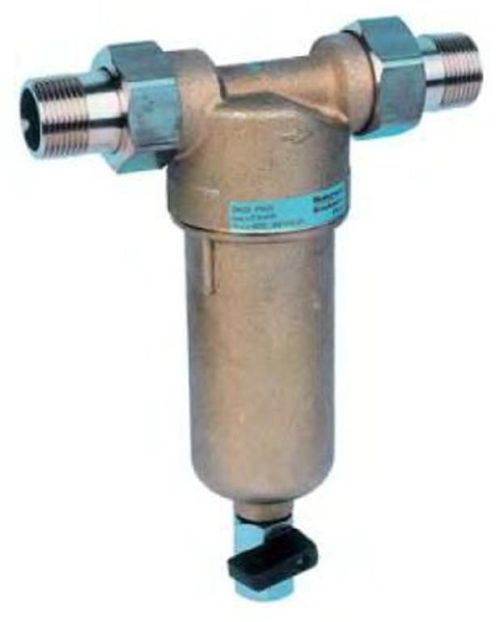

Сетчатый фильтр и фильтр тонкой очистки
Любые посторонние примеси в воде могут повредить не только трубы, но и арматуру, установленную на них. Засоренный кран начинает со временем капать, что приводит к потере до 150 л воды в месяц. Из-за протечек возникает гниль, появляются бактерии, начинается коррозия. Возможен даже разрыв системы. И всему виной жесткая, то есть содержащая известь, вода
Если вам кажется, что ваша вода идеальна, обратите внимание на плитку в ванной или душевую кабину — известняковые отложения на них прямо говорят об обратном

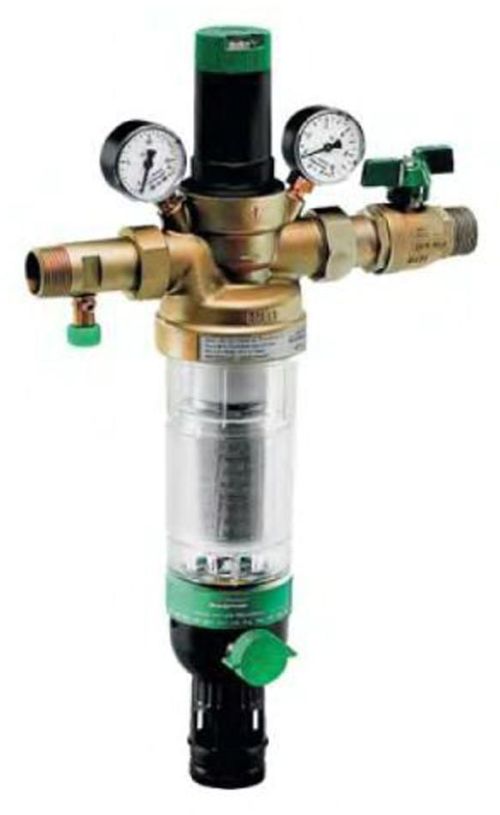

Фильтр с функцией обратной промывки

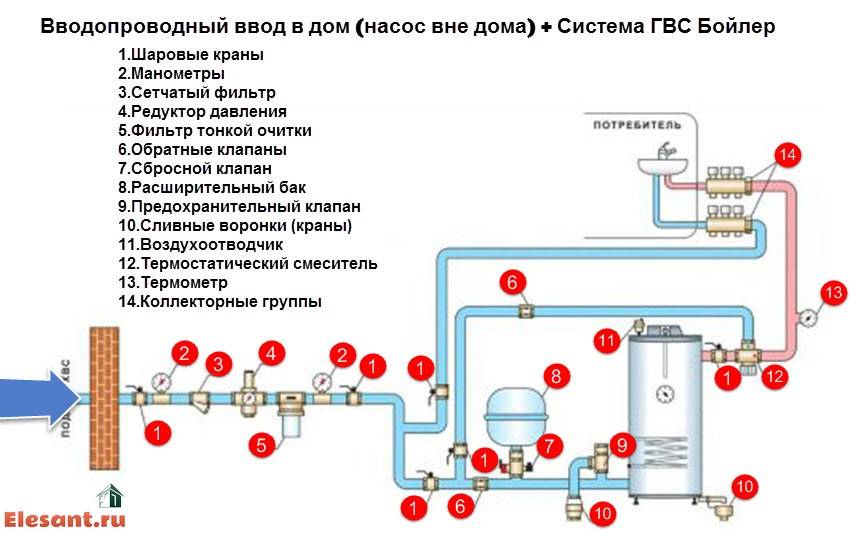

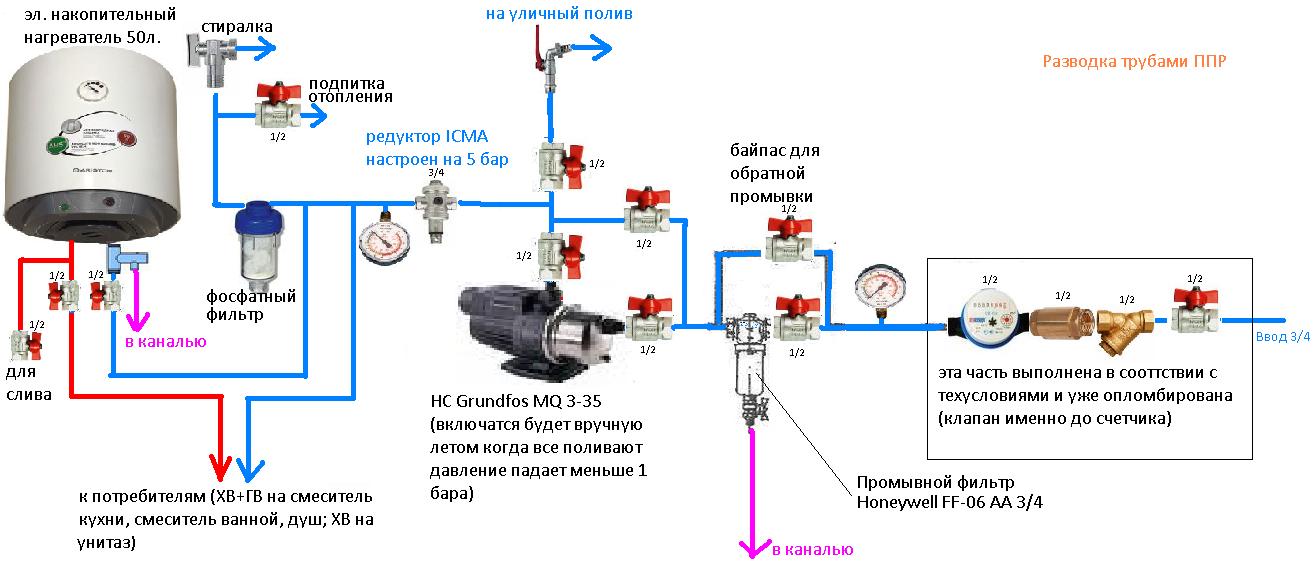

Для очистки воды вводят фильтры. Например, обыкновенный механический фильтр грубой очистки избавит воду от песчинок, мелких осколков труб, окалины и других механических частиц. У некоторых фильтров имеется функция обратной промывки, т.е. они самоочищаются во время работы, что продлевает срок их службы. Обычно корпус делают из латуни, в состав которой входит цинк. В процессе работы возможно вымывание частиц цинка с внутренней поверхности прибора. Чтобы это предотвратить, лучше использовать фильтры из латуни, стойкой к дезоцинкованию (DZR-латунь). Такой материал гарантирует длительный срок эксплуатации.

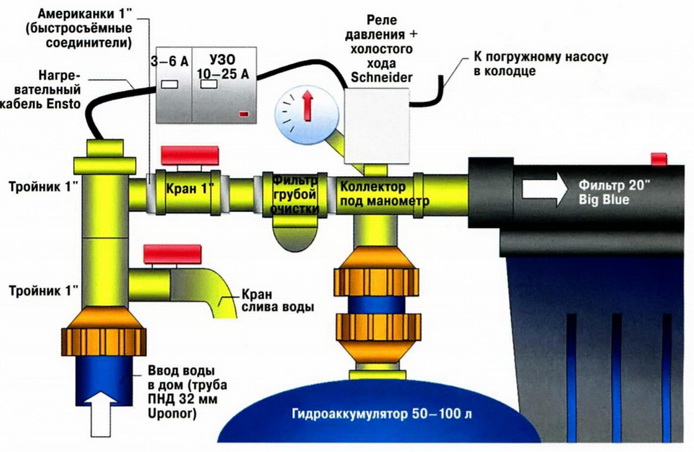

Комбинированный водоразборный узел
Как правило, производители делают комбинированный водоразборный узел, объединяющий манометр, фильтр с обратной промывкой, редукционный клапан и запорный вентиль. Следует оговориться, что на питьевую воду также ставят фильтры тонкой очистки, задерживающие более мелкие частицы. Угольные фильтры способны очищать воду даже от микробов.
Затворы (краны, задвижки)

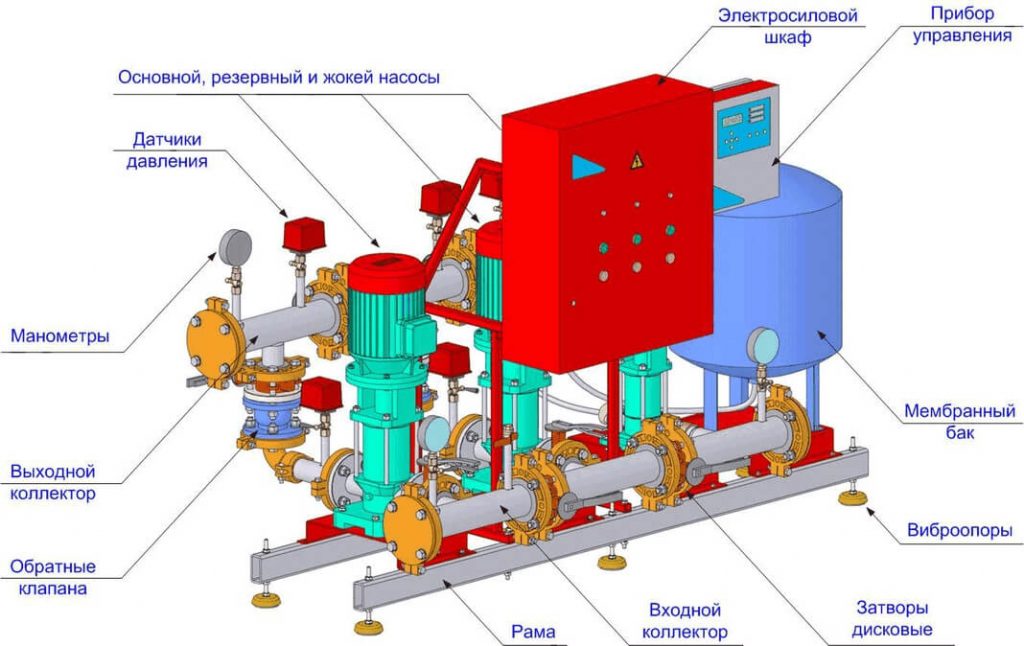

Затвор дисковый – трубопроводная арматура у которой запирающий элемент выполнен в форме диска, вращающийся вокруг оси (рисунок 6).

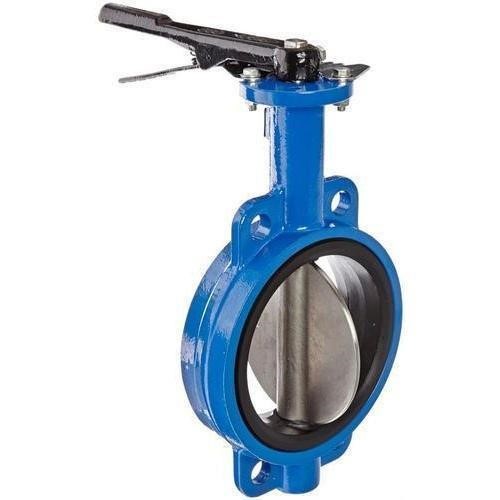

Рисунок 6. Затвор дисковый
Для чего нужен затвор дисковый
В системах холодоснабжения для перекрытия потоков жидкости широкое распространение получили дисковые затворы, благодаря их преимуществу перед задвижками – меньшие габаритные размеры, они легче и дешевле. В дисковых затворах перекрытие потока происходит за счет перемещения затвора в форме диска.
Затворы такого типа относят к запорно-регулирующей арматуре. Вращением рукоятки таких устройств можно менять объем проходящей жидкости или полностью останавливать поток. Устанавливают такие устройства на входе и выходе из каждого насоса или гидромодуля, с учетом что положение затвора может быть вертикальными и горизонтальным с любым направлением потока рабочей среды.
Подбор дискового затвора
Исходные данные:
- Тип крепления – межфланцевый,
- Максимальное давление в системе 3 бар,
- Проходное сечение присоединяемых трубопроводов 50 мм.,
- Температура перекачивания жидкости от 4 до 40 С,
- Материал – сталь нержавеющая,
- Класс герметичности – А по ГОСТ 9544-2015,
- Рабочая среда – вода.
Алгоритм подбора дискового затвора:
Перед выбором укажем, что диаметр затвора принимается равным проходному сечению трубопровода.
Учитывая исходные данные, рассмотрим каталог марки Danfoss (рисунок 7). Ближайшая модель по давлению и подходящая по условному проходу VFY 065В7410.

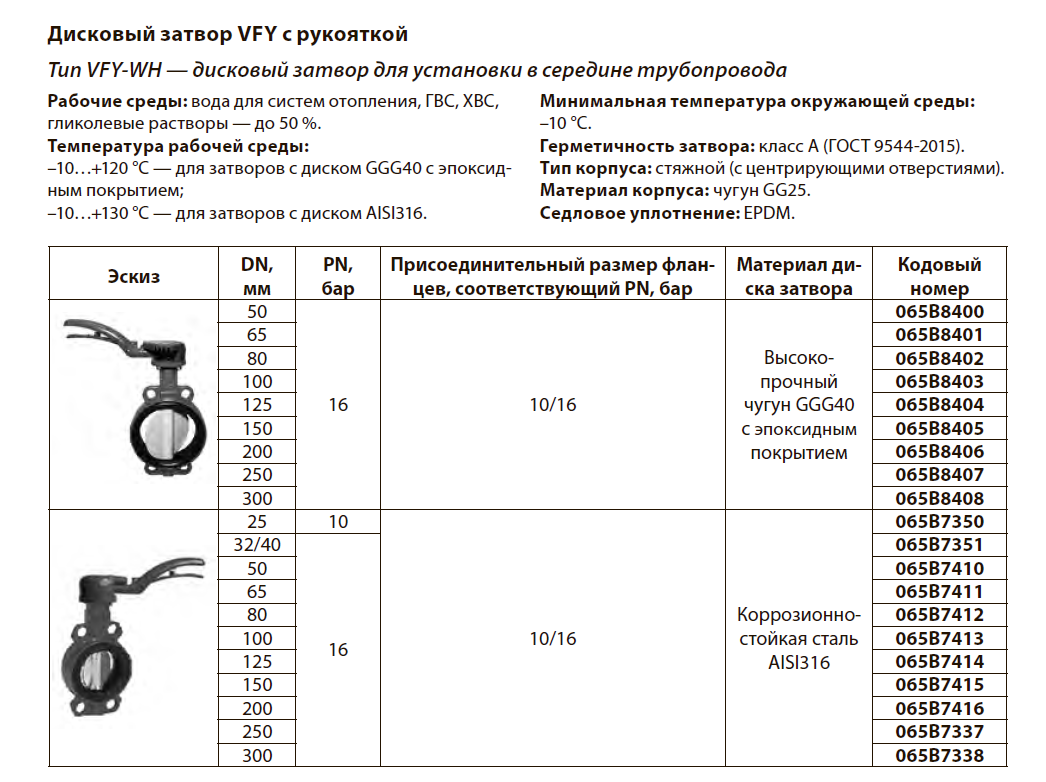

Рисунок 7. Каталог дисковых затворов Danfoss
Дополнительное преимущество дисковых затворов и данной модели заключается в возможности регулирования расхода жидкости, который можно настроить в зависимости от поворота рукоятки затвора (рисунок 8).

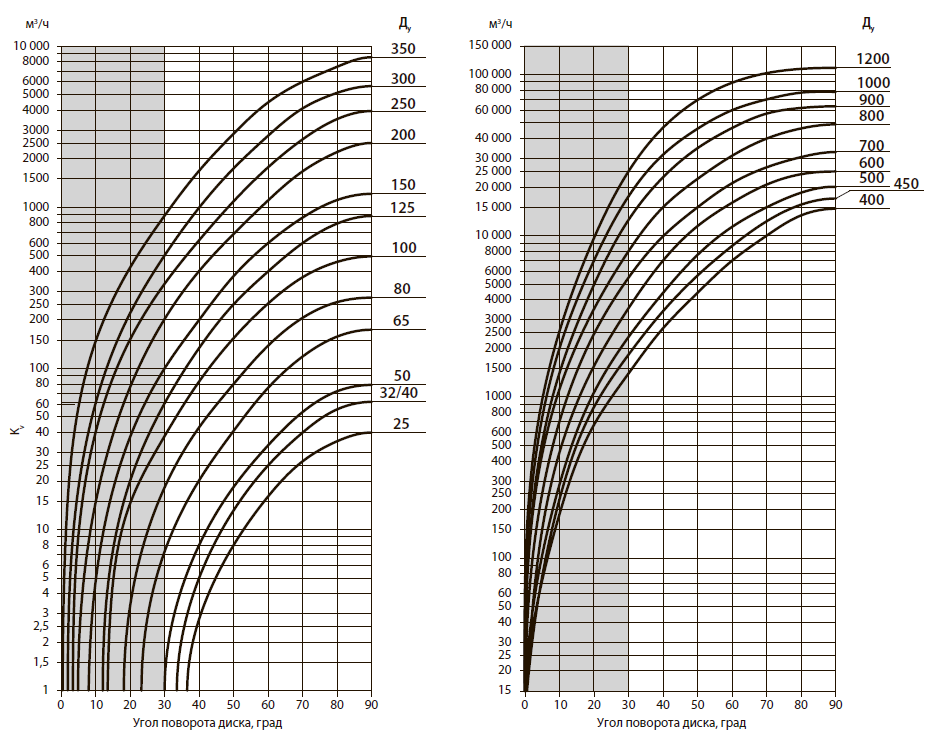

Рисунок 8. Диаграмма пропускной способности дисковых затворов Danfoss
Расширительный бак открытого типа своими руками
- Расширительный бак открытого типа
- Устройство бачка открытого типа
- Расширительный бак закрытого типа
- Как изготовить бак своими руками
- Список инструментов и материалов
- Технология установки бачка в системе
Сегодня в большинстве домов и квартир проведена своя система водяного отопления. Данная конструкция требует от владельцев правильного ее размещения, эксплуатации. Некоторые люди, которые хорошо учили в школе физику, знают, что вода при нагревании обладает свойством увеличиваться в объеме. Для того чтобы снизить водную нагрузку на трубы и всю систему, необходимо применять расширительные баки. Они нужны для задерживания и отведения излишнего количества воды. Любая система отопления имеет свой резерв вместимости, особенно если она замкнутая.

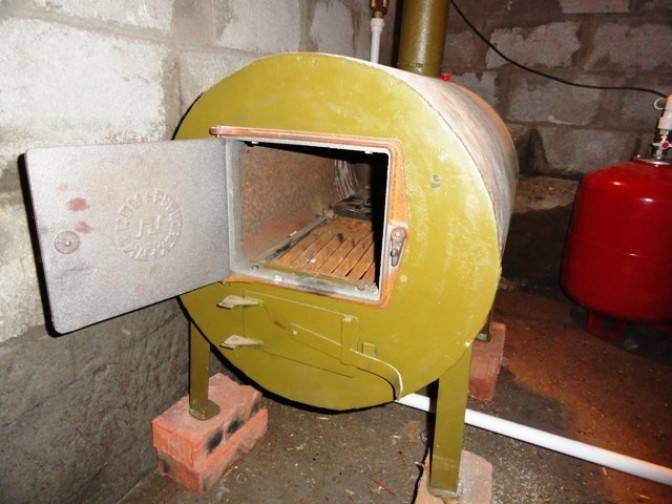

Сделать расширительный бак для отопления дома можно самому. Такая конструкция не нуждается в правильном размещении или эксплуатации.

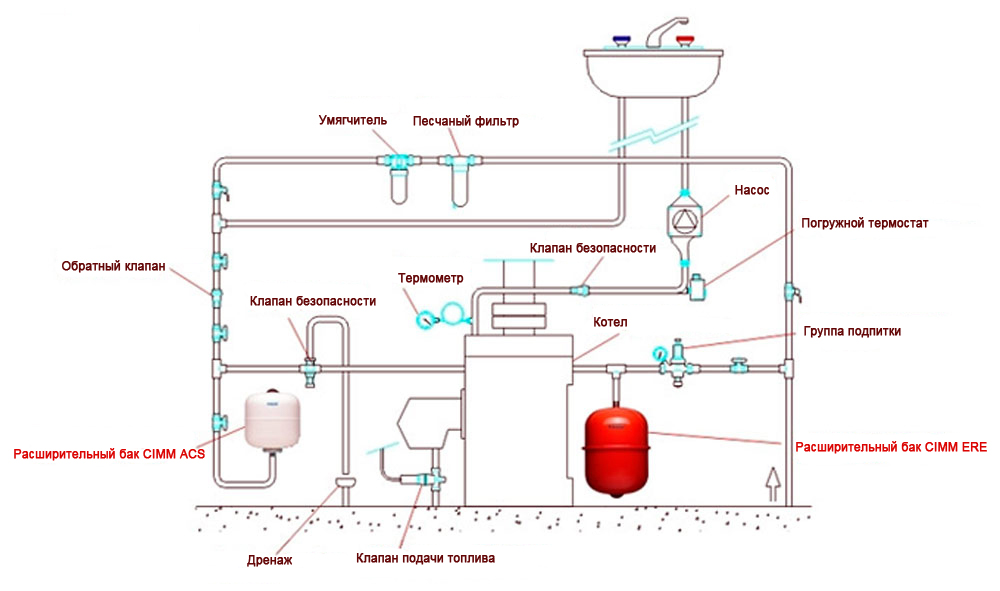

Если данный резерв на пределе, то это способствует повышению гидравлического давления, что может повлечь за собой разрушение всей конструкции и оборудования. Следует рассмотреть более подробно что представляет собой расширительный бак, основные его виды, принцип работы расширительного бака мембранного отопления.

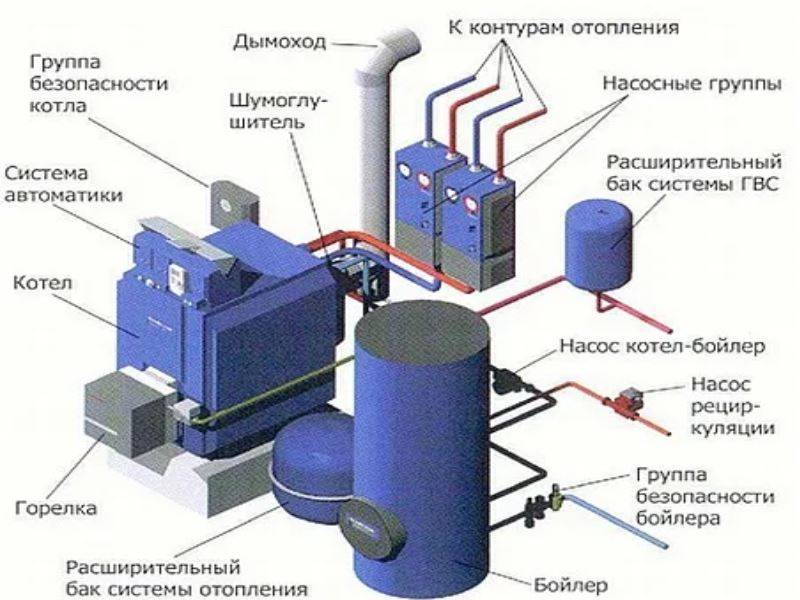

Расширительный бак — это часть водяного отопления. Он представляет собой емкость, которая принимает горячую воду, увеличивающуюся в объеме
Устройство очень важно. Все дело в том, что повышение температуры воды в котле на каждые 10°С приводит к быстрому увеличению объема нагреваемой жидкости в среднем на 0,3%. Достигая температуры 100°С, объем воды должен увеличиться примерно на 3%
Достигая температуры 100°С, объем воды должен увеличиться примерно на 3%.
Схема открытой системы отопления расширительного бака — радиатора и трубы.
Принцип работы его не сложен.
Итак, расширительный бак выполняет такие функции, как: удаление излишков воды при нагревании в водосток, сбор водяных паров и воздуха, которые выделяются в котле при его работе, восполнение объема воды при ее утечке или других аварийных ситуациях, поддержание необходимого уровня гидростатического давления.
Учеными доказано, что в отопительной системе с водным носителем присутствует определенное количество воздуха, в среднем 40 мг на 1 л жидкости. Но при нагревании его растворимость резко снижается, и он может выделяться в окружающую среду в виде пузырьков в объеме около 90% от первоначальных цифр.
Расширительный бак открытого типа
Перед тем как установить расширительный бак. нужно знать, какие типы его существуют, основные их преимущества и недостатки. Выделяют баки открытого и закрытого типа.
Первый рекомендуется устанавливать на верхней части стояка, то есть трубы, ведущей непосредственно на чердак того или иного здания. По форме такой расширительный бак может быть различным: прямоугольным, круглым, цилиндрическим.
Такой бачок должен быть изготовлен из толстой листовой стали, иметь в верхней части специальную крышку для осмотра.
С нижним или верхним расположением

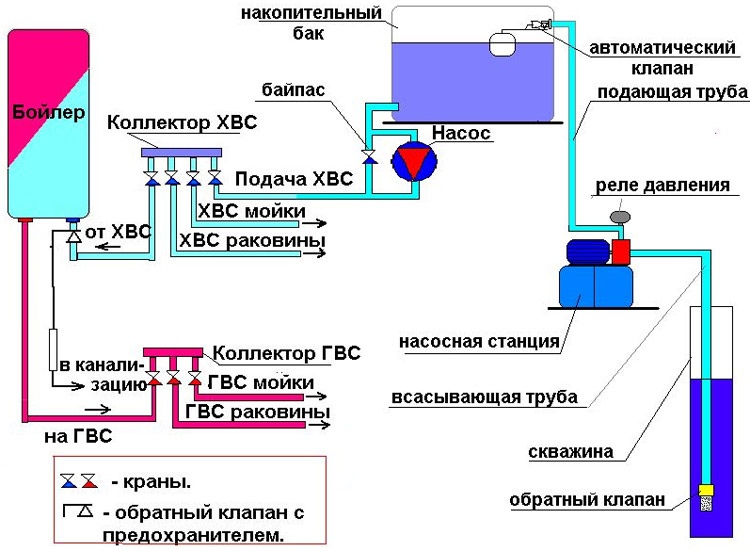

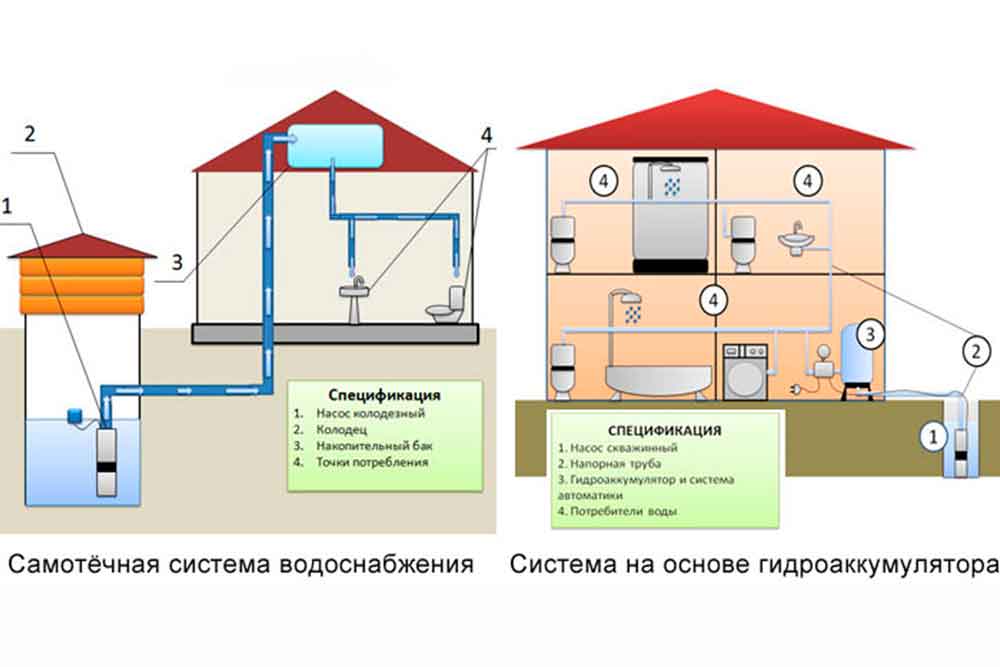

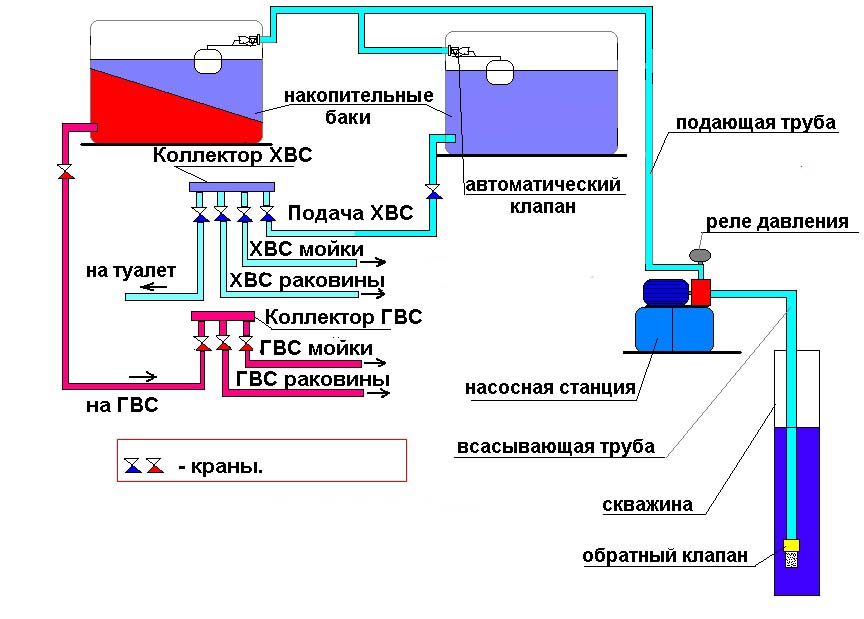

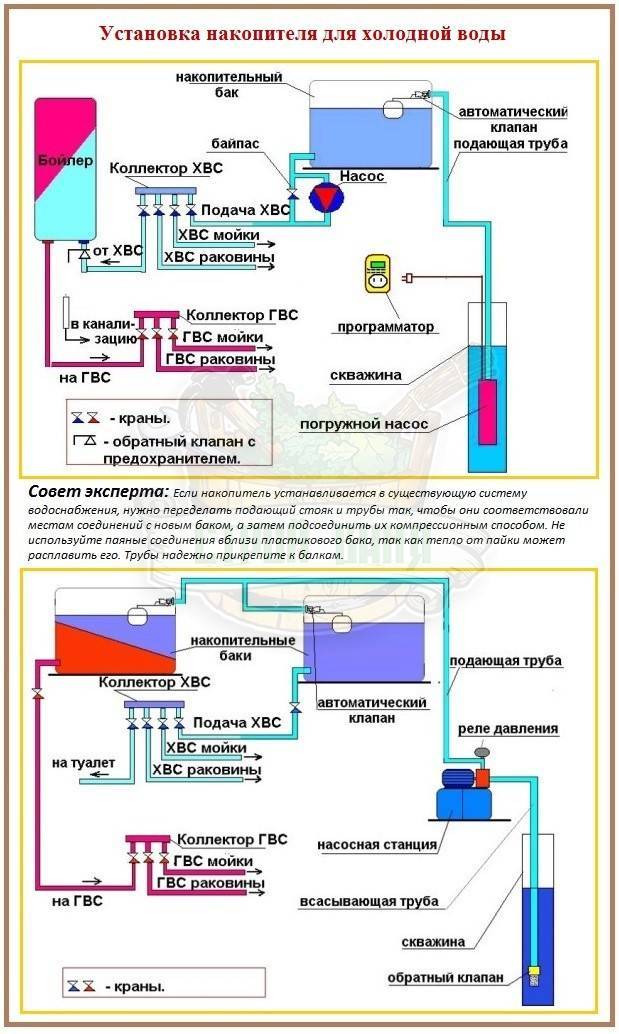

Есть три варианта подключения накопительной емкости и использования запаса воды:
- Верхнее расположение емкости. В этом случае забор воды осуществляется под действием силы гравитации. Чем выше расположен гидроаккумулятор по отношению к потребителю, тем сильнее напор воды. Каждые 10 метров высоты добавляют 0,1 атмосферу, или примерно 1 бар.

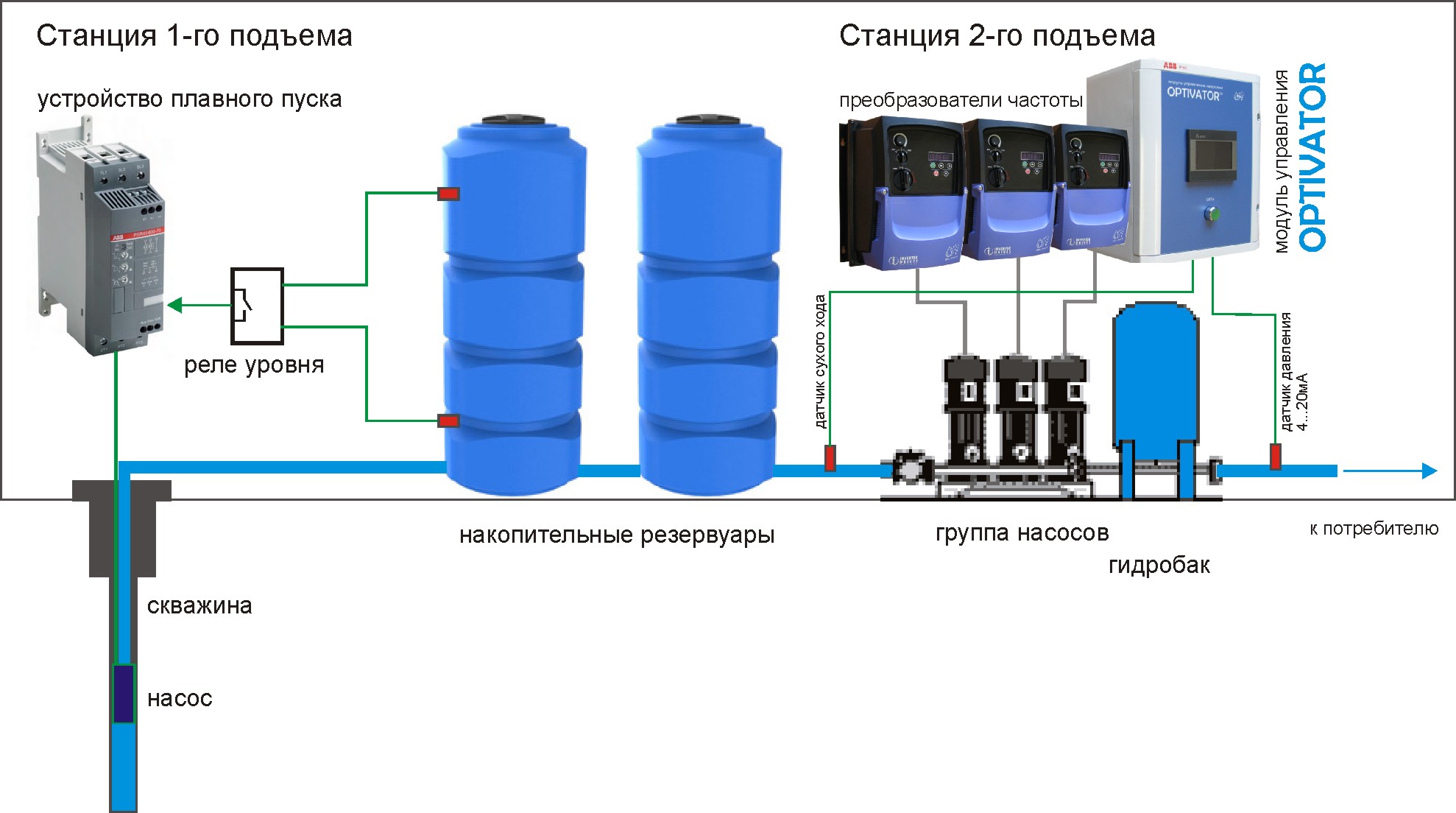

- Нижнее расположение простой накопительной емкости. Гравитация уже не поможет, и для подачи в водопровод используется насос, поднимающий давление до оптимального уровня.

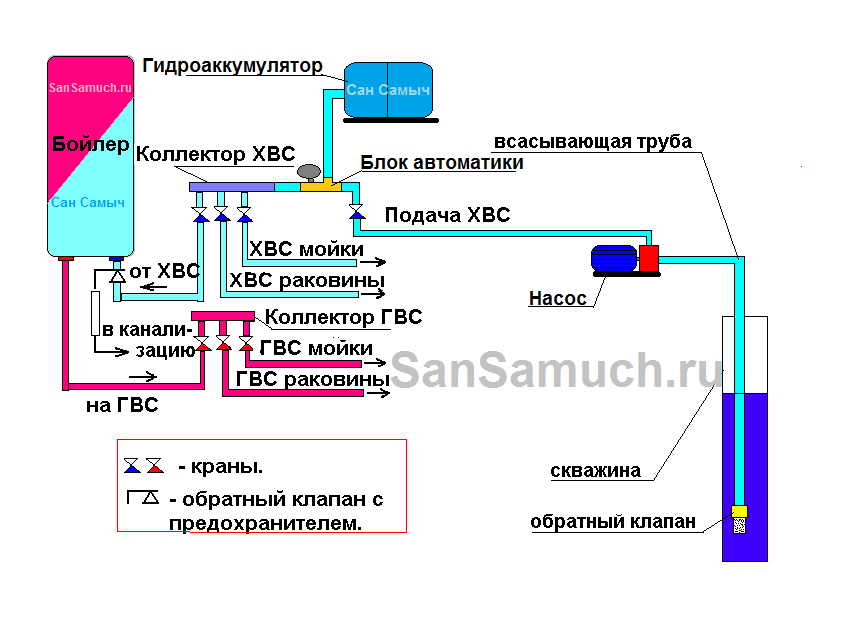

- Аккумулирующие емкости мембранного типа сами по себе создают требуемое давление для подачи воды. Нижнее расположение на уровне потребителя для них является оптимальным, так как от установки на чердаке или вышке никакого преимущества не будет.
Как определить оптимальный вариант?
Если дом с несколькими этажами и есть возможность расположить накопительный бак на чердаке, то это позволит обойтись без дополнительной установки насоса, и не нужно тратиться на дорогостоящий мембранный бак. Фактически это аналог водонапорной башни. Однако поднять емкость так высоко, чтобы обеспечить комфортный напор на уровне 2-2,5 атм. все равно сложно. Тем более что встает вопрос об утеплении бака, чтобы в зимний период вода в нем не замерзала.
В случае аварийного отключения воды имеющегося давления в 0,2-0,3 атм. будет вполне достаточно, чтобы воспользоваться смесителем в раковине, унитазом или даже душем, однако не получится задействовать часть бытовой техники, например стиральную машинку или посудомойку, которым требуется большее давление для срабатывания электромагнитных клапанов.

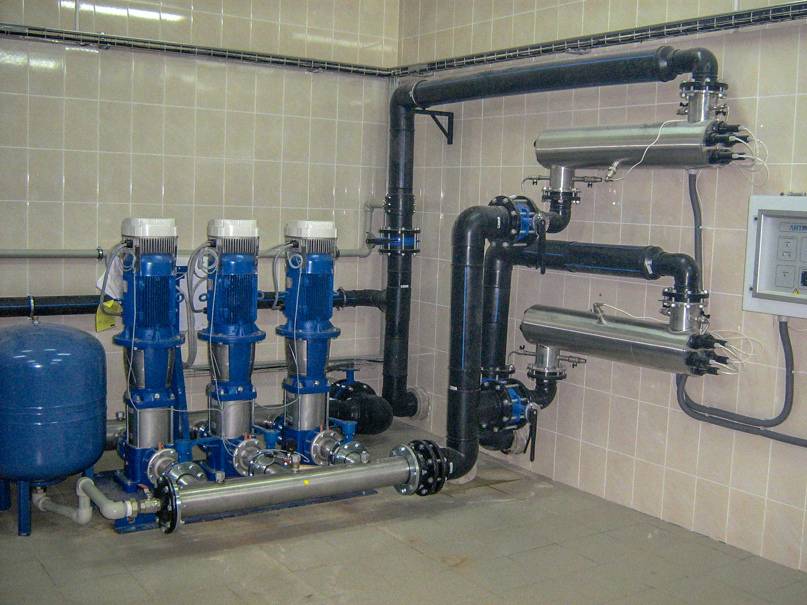

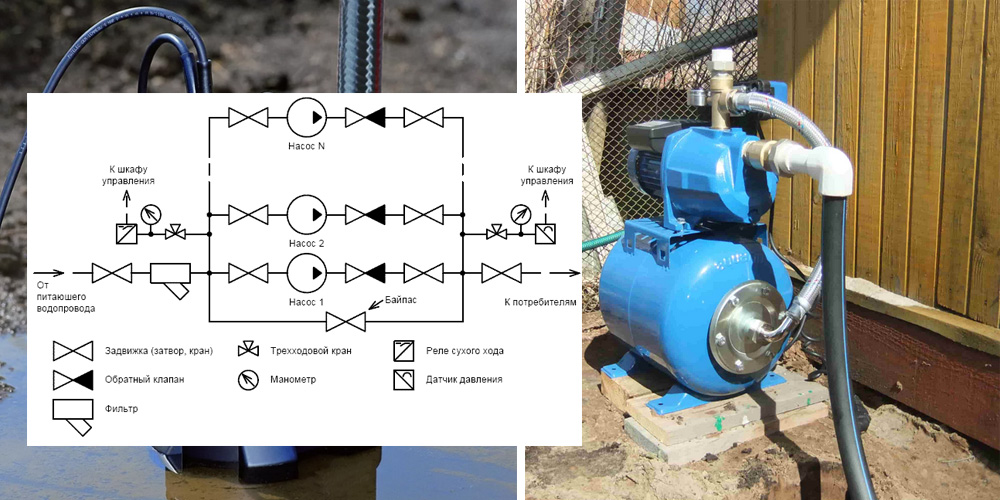

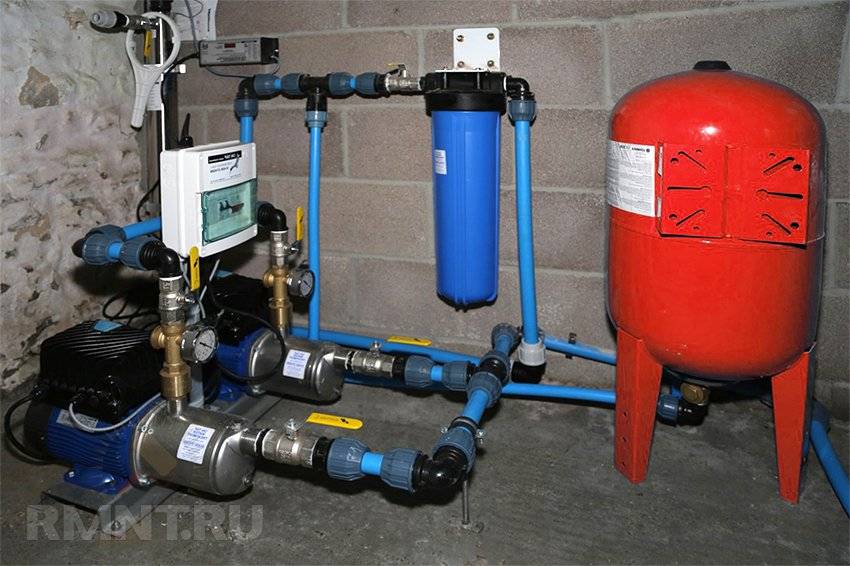

Установка емкости в уровень с потребителем подойдет в тех случаях, когда нет возможности поднять бак на чердак или хотя бы на этаж выше. Это же относится и установке накопительного бака в квартире. Потребуется небольшой насос для подачи воды в водопровод под давлением. Для обеспечения адекватного режима работы насосу потребуется расширительный мембранный бак.

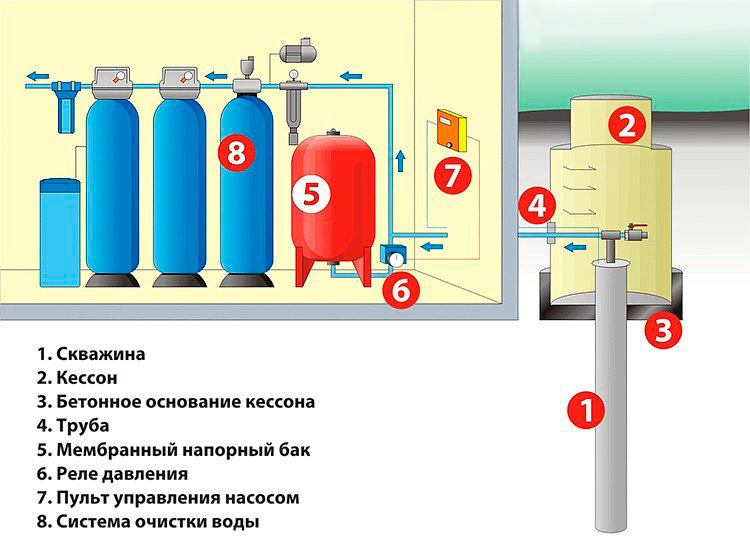

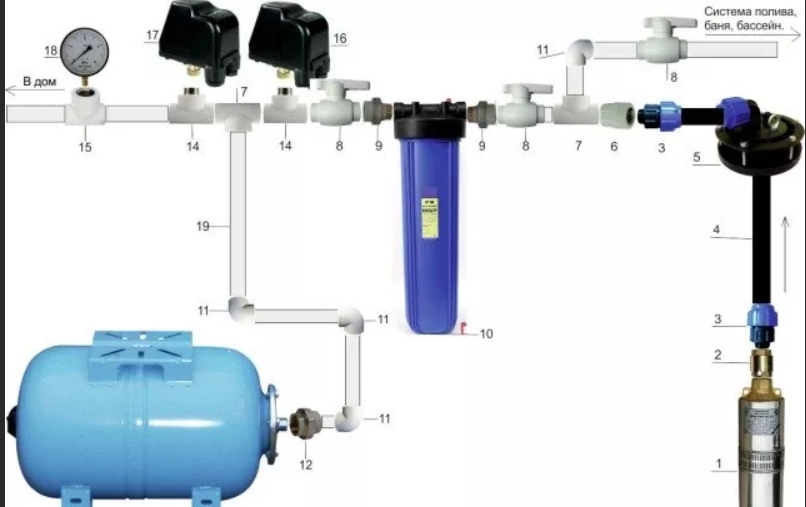

Аккумулирующий бак с мембраной отлично подойдет для хранения запаса воды как при использовании централизованного водопровода, так и в автономной системе. При этом он не требует дополнительного оборудования или верхнего расположения. Однако его стоимость значительно выше, чем любой обычной накопительной емкости даже в сочетании с простым насосом.
Как выбрать и установить подходящий коллектор
Перед выбором коллектора определите количество потребителей холодной и горячей воды (к ним относятся краны, унитазы, стиральные и посудомоечные машины и другая сантехника). Определите тип водопроводных труб, от них зависит выбор коллектора и дополнительных фитингов.
Коллекторы с установленными вентилями проще в монтаже (не нужно монтировать каждый вентиль отдельно)
Если число потребителей не совпадает с количеством отводов, приобретите несколько коллекторов и составьте из них один. Для подключения к подающей трубе из полипропилена или сшитого полиэтилена, приобретайтете коллекторы из этих материалов. Они дешевле металлических, не уступают в надежности и проще в монтаже.
Учитывайте, что полипропиленовый коллектор соединяют пайкой, а полиэтиленовый – компрессионными фитингами.
Если в системе водоснабжения отсутствуют фильтры горячей и холодной воды, система учета потребления и обратный клапан, приобретите и установите их перед коллектором. Расположение приборов неподалеку от коллектора, в одном смотровом люке, облегчает ремонт и обслуживание системы водоснабжения.
Если вы не можете решить, коллектор из какого материала долговечней, знайте, что срок службы труб из меди, нержавеющей стали и пластиков превышает 50 лет, а срок службы шаровых кранов не превышает 20 лет. Поэтому приобретайте коллекторы без кранов. В случае выхода кранов из строя вы замените их и коллектор продолжит службу.
Коллектор полипропиленовый с кранами
Стоимость
Стоимость коллекторов зависит от материала, конфигурации и производителя и указана ниже:
- Полипропиленовый, 6 кранов, диаметром 40х20 мм, KALDE, под пайку – 1600 рублей;
- Полипропиленовый, 3 крана, диаметром 40х20 мм, KALDE, под пайку – 480 рублей;
- Полипропиленовый, 2 крана, диаметром 40х20 мм, KALDE, под пайку – 320 рублей;
- Латунный, без кранов, 4 отвода, без кранов, резьбовые соединения (входящие внутренняя резьба, выходящие наружная), диаметром 1х½ дюйма, VALTEC – 750 рублей;
- Латунный, без кранов, 4 отвода, без кранов, все резьбовые соединения (внутренняя резьба), диаметром 1х¾ дюйма VALTEC – 700 рублей;
- Латунный, 3 крана, резьбовые соединения (входящие внутренняя резьба, выходящие наружная), диаметром 1х½ дюйма, VALTEC – 1400 рублей;
- Латунный, 4 крана, резьбовые соединения (входящие внутренняя резьба, выходящие наружная), диаметром 1х½ дюйма, ELSEN – 1300 рублей;
- Нержавеющая сталь, 4 крана, резьбовые соединения (входящие внутренняя резьба, выходящие наружная) 3/4х1/2 дюйма, FAR – 2200 рублей.
Монтаж
Выбрав коллектор (сборку из нескольких блоков) на горячую и холодную воду, приобретите фитинги и дополнительные элементы – фторопластовый уплотнительный материал(ФУМ), резиновые прокладки, переходники необходимых размеров. Желательно приобретать коллекторы, трубы и фитинги одного производителя.
Известны случаи, когда трубы, коллекторы и фитинги разных производителей отличались в размерах настолько, что качественная сборка была невозможна. И приходилось покупать другие фитинги. Поэтому перед покупкой проверьте, совпадают ли их размеры.
Перед установкой коллектора смонтируйте водопроводы каждого потребителя, фильтры для воды, счетчики и обратный клапан. И только после этого устанавливайте и подключайте коллектор
Такая последовательность действий позволит снизить нагрузку на места соединений и предотвратит их повреждение при монтаже(это важно, если вы не имеете опыта подобных работ).
Использование коллекторов во много раз повышает стоимость прокладки водопровода и увеличивает комфортность использования воды. Из статьи вы узнали, как выбирать коллекторы, что необходимо для их монтажа и в какой последовательности устанавливать коллекторные системы водоснабжения.
Как правильно подобрать прибор?
Основной характеристикой, на основании которой выбирается оборудование, является его объем. При этом обязательно учитываются такие факторы:
- Количество людей, использующих систему водоснабжения.
- Число водозаборных точек, в количество которых входят не только душ и краны, но и бытовые приборы, например, стиральная и посудомоечная машины.
- Вероятность, что вода будет расходоваться несколькими потребителями одновременно.
- Предельное количество циклов «пуск-стоп» за один час для установленного насосного оборудования.
Специалисты рекомендуют в качестве ориентира при выборе расширительного бака использовать такие показатели:
- Если количество потребителей не превышает трех человек, а установленный насос имеет производительность до 2куб. м в час, выбирается бак объемом от 20 до 24 л.
- Если число потребителей от четырех до восьми человек и производительность насоса в пределах 3,5 куб. м в час устанавливается бак объемом в 50 л.
- Если количество потребителей свыше десяти человек и производительность насосного оборудования составляет 5 куб. м в час, выбирают расширительный бак на 100 л.
При подборе нужной модели устройства стоит учитывать, что чем меньше объем резервуара, тем чаще будет включаться насос. А так же тот факт, что чем меньше объем, тем больше вероятность скачков давления в системе. Кроме того оборудование является и резервуаром для хранения определенного запаса воды. Исходя из этого корректируется и объем расширительного бака. Следует знать, что конструкция прибора позволяет установку дополнительного резервуара. Причем это можно сделать в ходе эксплуатации основного оборудования без проведения трудоемких демонтажных работ. После монтажа нового прибора объем резервуара будет определяться совокупностью объемов установленных в системе емкостей.
Кроме технических характеристик выбирая расширительный бак, особое внимание следует обращать на его производителя. Погоня за дешевизной может вылиться в гораздо более существенные расходы
Чаще всего для производства привлекающих своей стоимостью моделей используются самые дешевые материалы, а они, как показывает практика, не всегда качественные
Особенно важно качество каучука, из которого изготавливается мембрана. От этого напрямую зависит не только срок службы бака, но и безопасность воды, которая из него поступает
При покупке бака со сменной мембраной обязательно нужно уточнить стоимость расходного элемента. Очень часто в погоне за прибылью не всегда добросовестные производители существенно завышают цену сменной мембраны. В таком случае будет более целесообразным подобрать модель другой компании. Чаще всего крупный производитель готов отвечать за качество своей продукции, поскольку дорожит репутацией. Таким образом, стоит в первую очередь рассматривать модели именно таких брендов. Это Джилекс и Elbi (Россия) и Reflex, Zilmet, Aquasystem (Германия).
Объем расширительного бака для водоснабжения может быть разным, он выбирается исходя из потребностей пользователей. Если впоследствии потребуется больший объем, можно будет установить дополнительный прибор
Редукционный клапан
Это устройство в случае бросков давления воды (приблизительно до 30% от номинала) понижает его до заданного уровня. Большинство редукционных клапанов исходно настроено на давление 3 бара. Чтобы изменить его, пользуются регулировочным винтом. Внутри прибора имеется мембрана, реагирующая на колебания давления в системе, и пружина, их компенсирующая. Редукционный клапан довольно громкий прибор, но некоторые производители особой формой редуктора добиваются уменьшения шума, связанного с его работой.

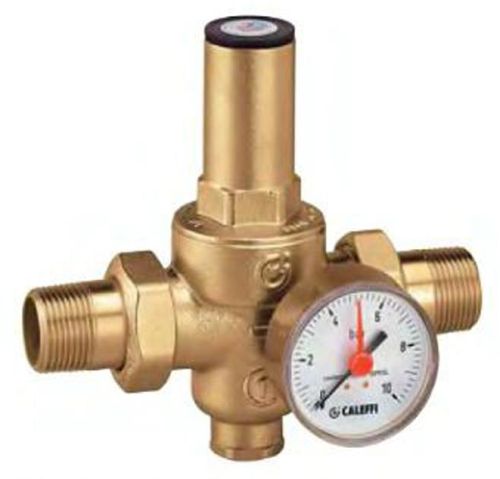

Редукционный клапан с манометром

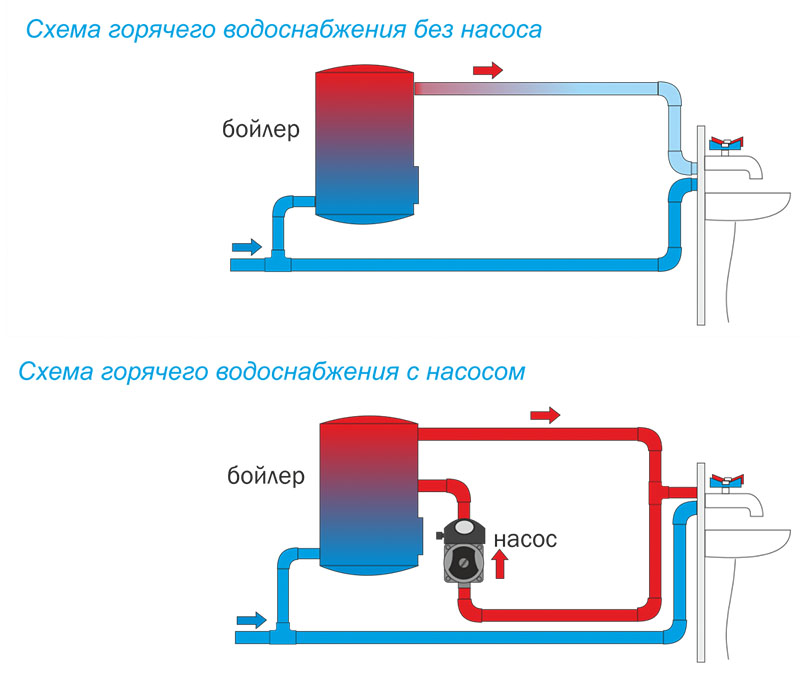

Корпус клапана обычно латунный, иногда хромированный для продления срока службы. Некоторые выпускаются в сборе со специальными устройствами, к примеру, с манометром. Рабочая температура редуктора — до + 80 градусов Цельсия, а максимальное давление на выходе — порядка 6 бар. Это давление, которое способен выдержать бойлер (водонагреватель). Редуктор устанавливают на входе холодной воды в систему. Если подвод воды осуществляют не централизованно, а от скважины и давление не превышает 5 бар, то его можно не ставить.
Гидробак открытого типа
Такие конструкции считаются устаревшими, так как не обеспечивают абсолютной автономности, и может лишь увеличить период между обслуживанием. Разогретая жидкость испаряется, и ее нехватку нужно ликвидировать, периодически подливая теплоноситель, восполняя его объем. Никаких диафрагм и груш не используется. Давление в системе появляется за счет того, что открытый гидробак монтируется на возвышенности (на чердаке, под потолком и т.д.).
Естественно, никакого давления воздуха в расширительном баке открытого типа нет. При расчете учитывают, что один метр водяного столба создает давление в 0,1 атмосфер. Однако есть способ автоматизировать добор воды. Для этого устанавливается поплавок, который при опускании открывает кран, а после наполнения резервуара поднимается, и перекрывает доступ воды в бак. Но в данном случае все равно нужно контролировать работу системы.
Монтаж гидробака открытого типа
Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования давления в водопроводе, аккумулирования воды, а также служит в качестве расширительной камеры.
К баку подключают: кран для слива, патрубки для рециркуляционной и подающей трубы, контрольную и переливную трубу
Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер.
Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.
Емкость монтируют в непромерзаемом помещении, накрывают крышкой от пыли и мусора, укутывают стенки минеральной ватой или другим утеплителем
Распределительный коллектор
Теперь давайте выясним, для чего нужны распределительные коллекторы для водоснабжения. Мы уже знаем, что они позволяют независимо друг от друга запитать несколько точек водоразбора; но чем это полезно?
Преимущества
В отличие от последовательной (тройниковой), схема коллекторной системы водоснабжения позволяет избежать падения напора при расходе воды через произвольный прибор. Попросту говоря — когда вы открываете кран на кухне, из ванной не доносятся полные боли и горечи возгласы, принимающего душ члена семьи.

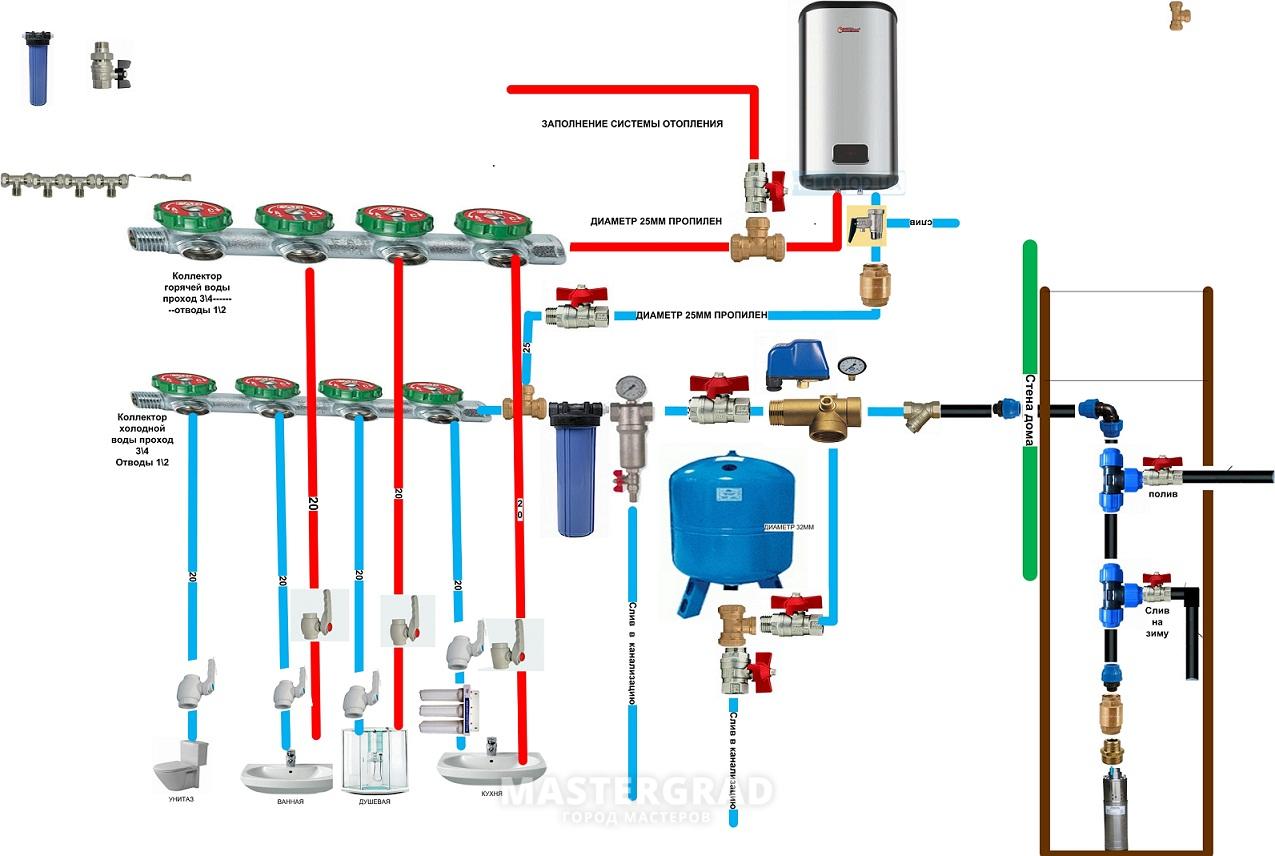

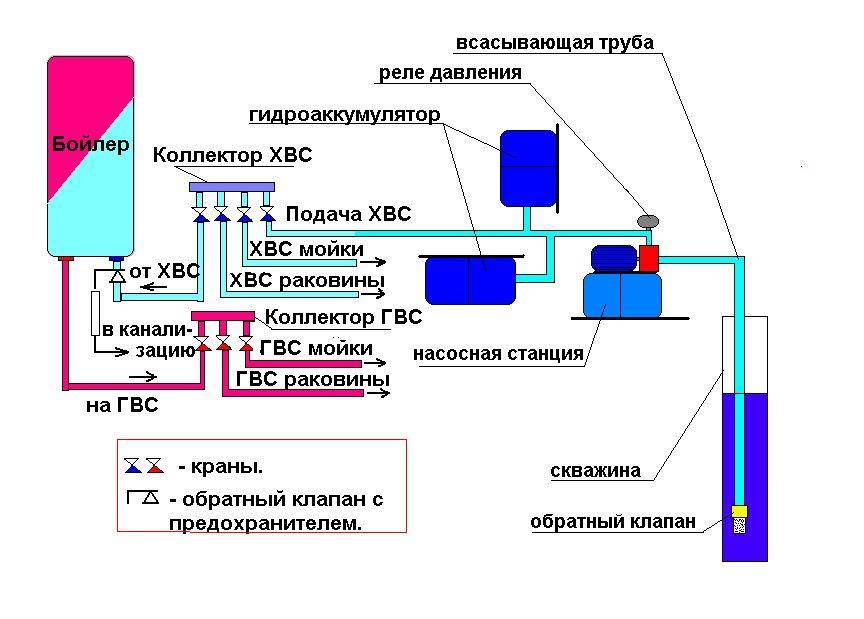

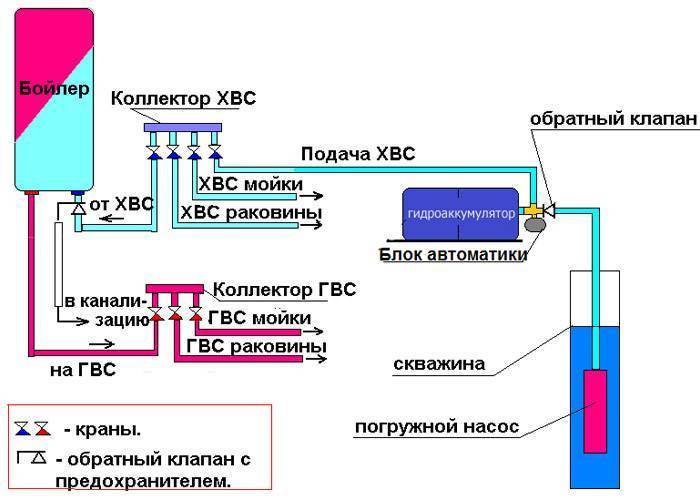

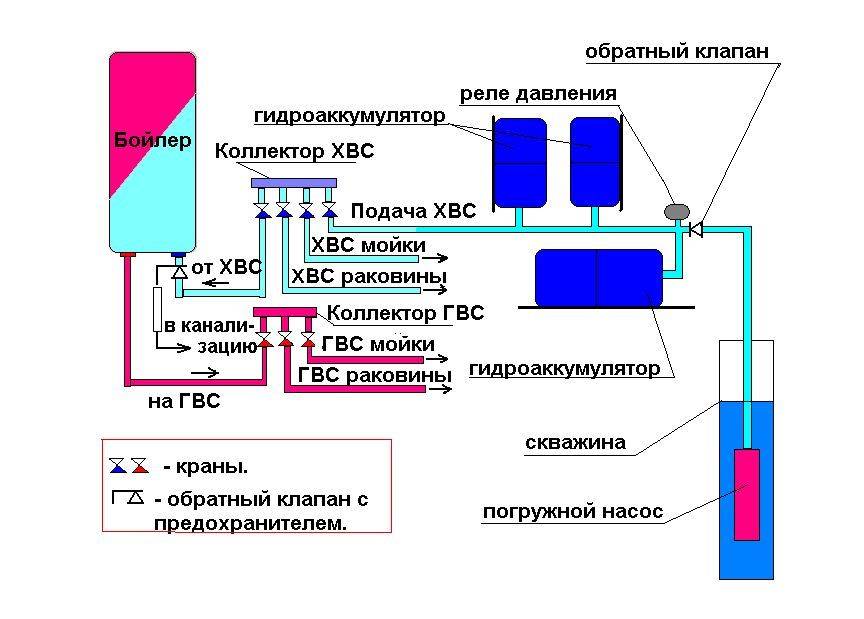

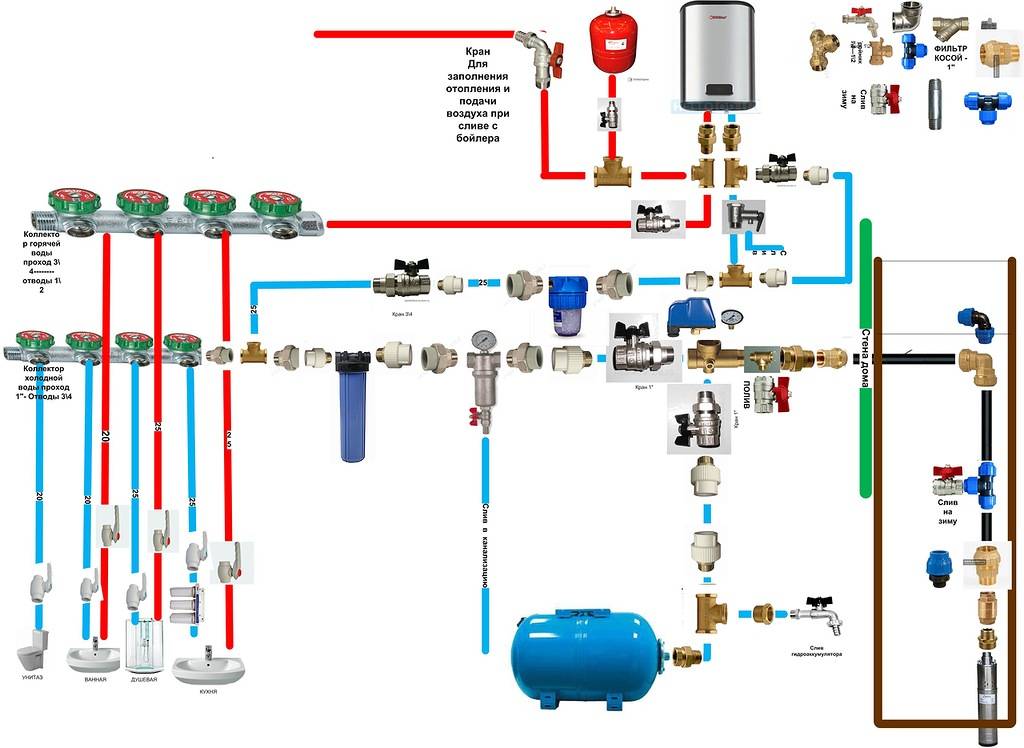

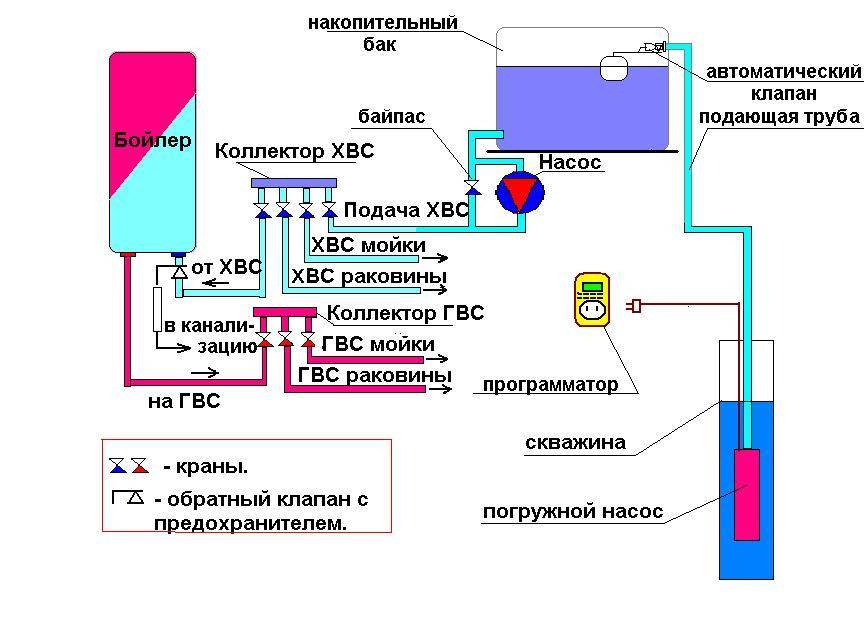

Коллекторная схема водоснабжения частного дома: каждый прибор подключен к коллектору собственной подводкой
Кроме того, запитанное через коллектор водоснабжение с кранами в коллекторном шкафу позволяет вам отключить произвольный сантехнический прибор из одной точки. Это очень удобно в общественных зданиях, торговых центрах или мини-гостиницах: при утечке воды можно перекрыть ее, даже не имея доступа в соответствующее помещение.
Недостатки
Увы, схема коллекторного водоснабжения имеет несколько неприятных особенностей:
- Материалоемкость. Очевидно, что общая длина подводок водоснабжения будет в несколько раз больше, чем при тройниковой схеме;
- Если вы ставите на водоснабжение коллектор — подводки приходится прокладывать скрыто (в штробах или стяжке). Согласитесь, что десяток параллельных труб на стенах ванной и кухни — некоторое излишество;
Подводки ХВС и ГВС укладываются в стяжку, штробы или разводятся по подвалу
Скрытый монтаж влечет за собой проблематичность локализации и устранения течей. Если у соседей снизу начнет мокнуть потолок, вам будет стоить большого труда, найти свищ в уложенном в стяжку водопроводе;
Проложенные открыто подводки водоснабжения можно поменять без ущерба для отделки
Монтаж
Как своими руками поставить на водоснабжение квартиры коллектор и развести трубы к смесителям, бачку унитаза и прочим приборам?
На врезке в стояк последовательно монтируются отсекающий шаровый кран, фильтр грубой очистки и водосчетчик (см. Счётчик водоснабжения: всё, что нужно знать об этих приборах). При необходимости они могут быть дополнены редукторами давления и манометрами;
В этой системе водоснабжения монтаж коллектора сопровождался установкой манометра
Система водоснабжения коллекторная: размер врезок в стояк — ДУ 20
Распределительные коллекторы водоснабжения (холодного и горячего) крепятся к капитальным конструкциям хомутами;

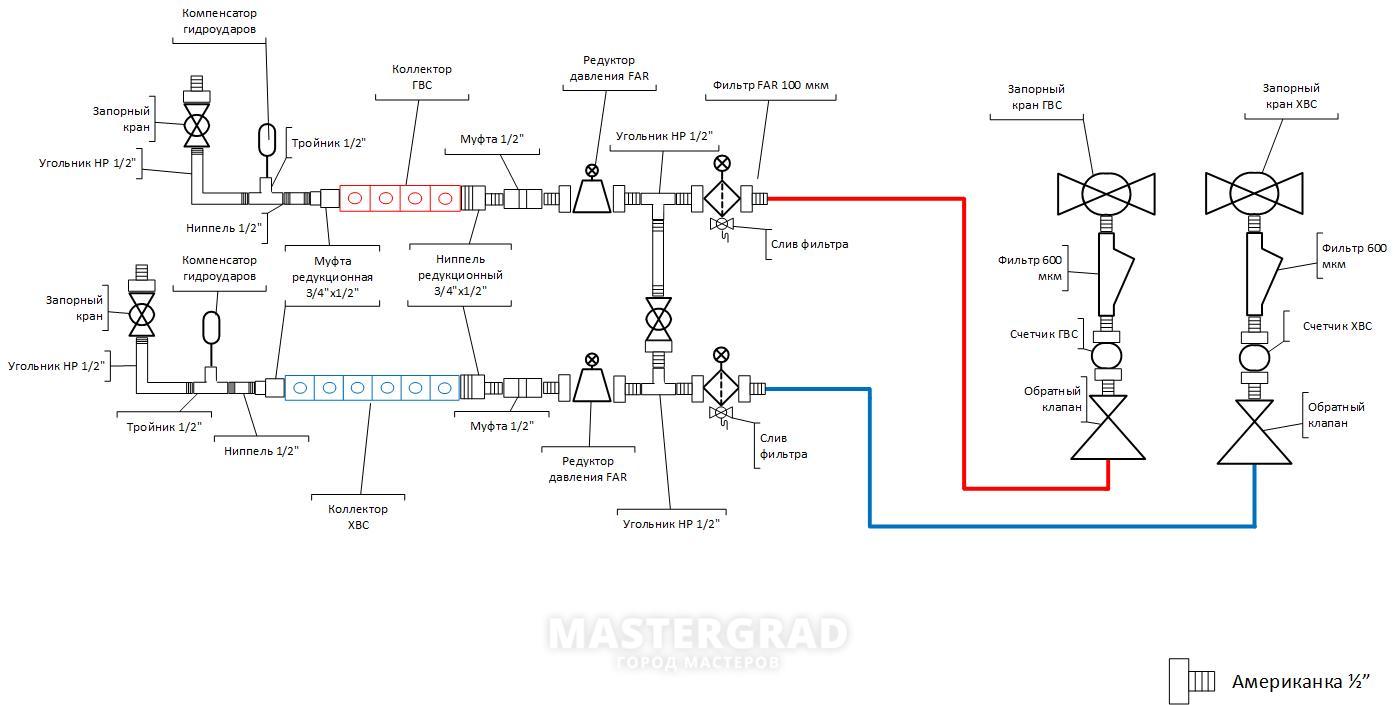

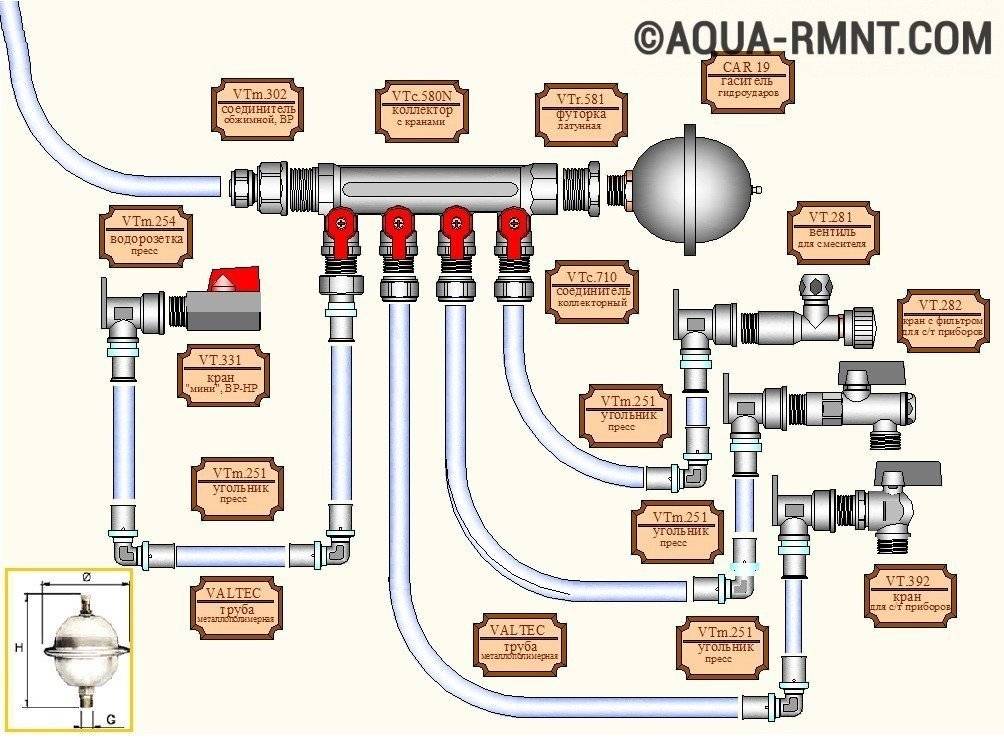

Сборка коллектора водоснабжения: на выводы нужно установить шаровые краны
Распределительный коллектор — гребенка для водоснабжения производства Valtec снабжен шаровыми кранами на всех выводах
- Резьбы кранов или выводы коллектора снабжаются фитингами-переходниками, к которым подключаются подводки к сантехприборам;
- При скрытом монтаже, подводки теплоизолируются. Изоляция позволит избежать появления трещин в стяжке или заделке штроб, из-за циклического нагрева трубами ГВС, а также уменьшит теплопотери.
Обратите внимание: все подводки теплоизолированы
Какие трубы использовать для разводки воды?
Как мы уже упоминали, интересующая нас схема водоснабжения — коллекторная — подразумевает скрытую прокладку подводок. Вместе с тем, из соображений отказоустойчивости все обслуживаемые фитинговые соединения должны монтироваться открыто.
В список входят:
- Сшитый и термостойкий полиэтилен;
- Металлопластик;
Коллекторная система водоснабжения в квартире смонтирована металлопластиком на пресс-фитингах
Гофрированная нержавеющая труба (см. Гофра для труб водоснабжения: в шаге от совершенства).
Гофрированная нержавейка на водоснабжении
Металлопластиковая труба на фото разрушилась при гидроударе
Единственное исключение из общего правила — полипропилен. Полипропиленовые трубы поставляются в прямых отрезках, но их соединения — необслуживаемые и прочностью не уступают цельному участку водопровода, поэтому их можно смело укладывать в стяжку или штробы.
Коллекторы полипропиленовые для водоснабжения могут подключаться непосредственно к полипропиленовым подводкам, без дополнительных фитингов
