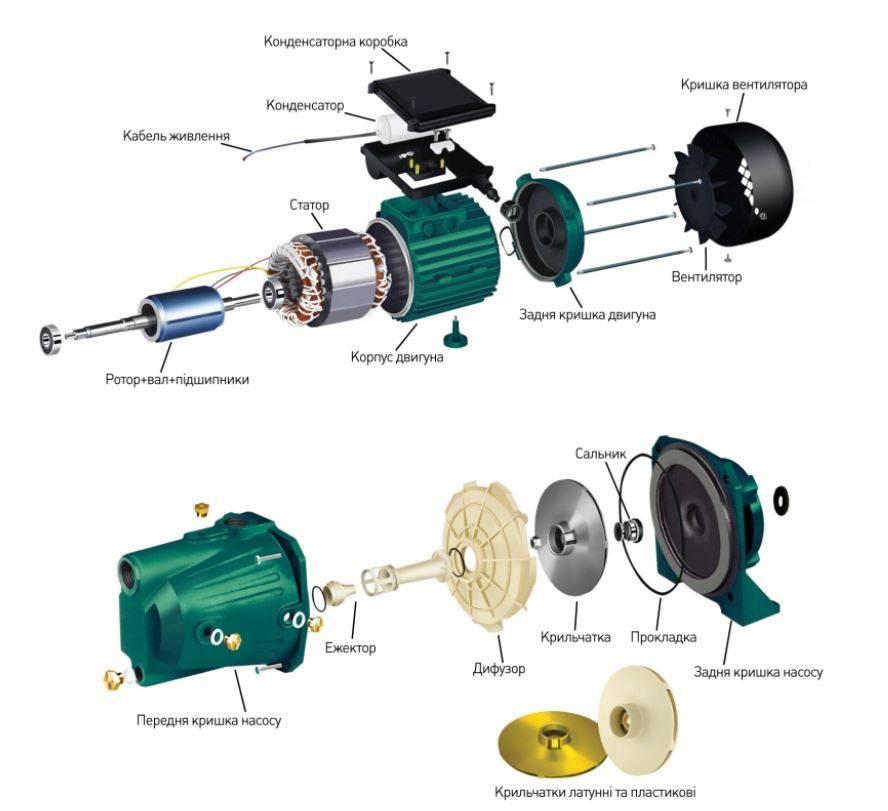

Конструктивные особенности и принцип работы
Что собой представляет этот агрегат?
- Во-первых, это поверхностная установка.
- Во-вторых, кроме самого насоса в нее входит гидроаккумулятор, в котором собирается определенный объем воды.
Работает насосная станция для скважины вот по такому принципу. Если воды в скважине достаточно, то она подается обычным способом. То есть, включается потребитель, автоматика передает сигнал насосу, который тут же начинает качать воду. При этом гидроаккумулятор находится всегда в заполненном состоянии.
Если уровень воды упал, то автоматика переключает потребление через накопительный бак. В нем находится резиновая емкость, в которую вода и поступает от насоса. А между резиной и металлическими стенками гидроаккумулятора закачивается воздух. Он и создает давление внутри водопроводной системы. То есть, получается так, что насосная станция – это одновременно и водозаборное оборудование, и накопительная емкость, которая работает при отключении насоса. Даже если отключится в поселке подача электричества, что случается нередко, то вода в доме под давлением будет всегда. Конечно, многое будет зависеть от объема гидроаккумулятора, поэтому придется учитывать и объем потребления самой воды, выбирая оборудования данного типа.
Важный момент для правильного функционирования – настройка автоматики насосной станции. Ее основная деталь – реле давления, которое контролирует включение насоса, определяя высший и низший пределы давления. При приобретении, оно имеет стандартные заводские настройки, которые иногда необходимо изменить. В самом принципе работы реле нет ничего сложного и разобраться в нем может даже человек без специальных знаний и навыков. После этого при возникновении необходимости, можно самостоятельно произвести настройку автоматики без привлечения специалистов.

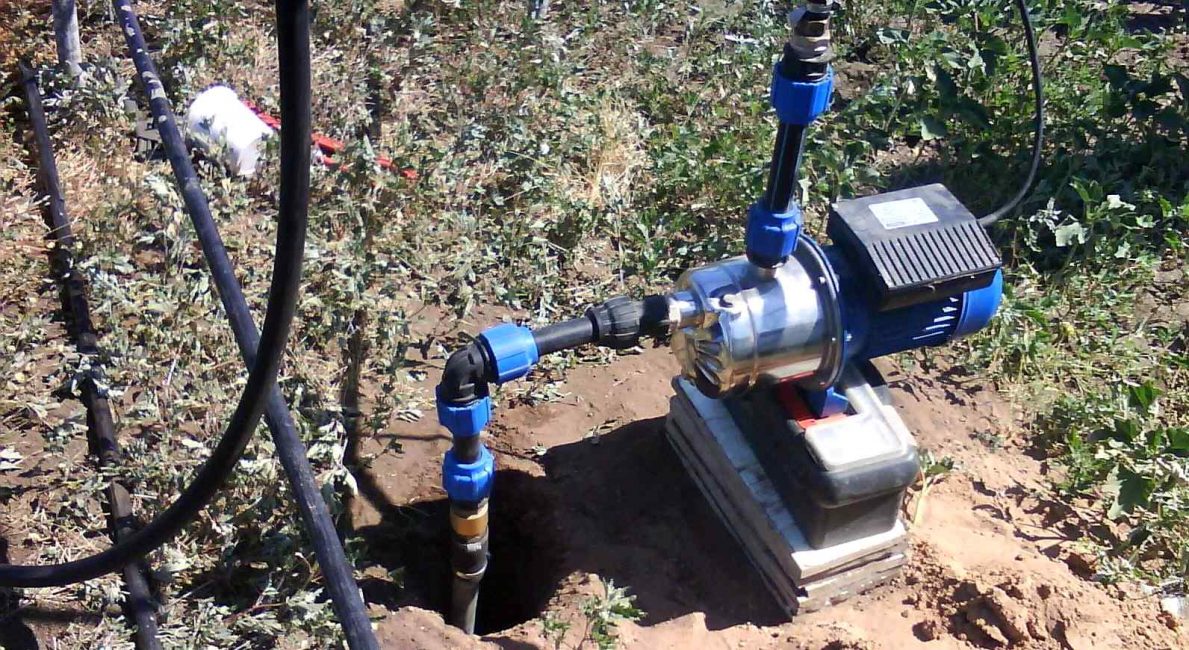

Шланг в скважину, труба в дом
Есть у насосных станций и другие положительные стороны.
- Так как оборудование располагается на поверхности, то оно может качать воду из скважины с малым диаметром ствола. Ведь в шахту будет опускаться шланг или труба. Для глубинных насосов потребуется ствол определенного диаметра.
- К тому же станции могут устанавливаться на любые виды скважин, глубина которых не меньше 8 м. Правда, использовать неглубокие гидротехнические сооружения лучше для полива сада или огорода.
- Установленные на поверхности установки легко обслуживать и при необходимости ремонтировать. Но необходимо учитывать и тот факт, что бытовая насосная станция для питьевой воды может эксплуатироваться только при температуре не ниже +3С. Поэтому их устанавливают или в подвалах, или в утепленных пристройках, но лучше соорудить для них кессон, который является завершающим элементом самой скважины.
- Еще один плюс данной насосной установки – это давление воды в пределах 1,5 атм., что гарантирует прекрасный напор в водопроводной системе загородного дома. Причем, этого давления достаточно, чтобы вода с неплохим напором выходила не только из потребителей первого этажа, но и второго, и третьего.

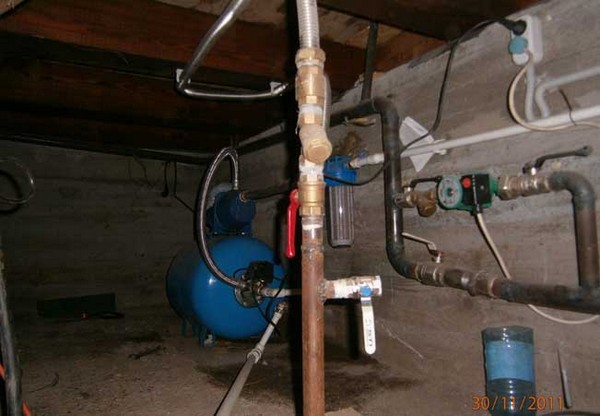

Монтаж в подвале
Но даже лучшие насосные станции для загородного дома, на фоне их достоинств, имеют и некоторые недостатки. Об одной уже было упомянуто, это условия их эксплуатации только при положительной температуре воздуха. Второй недостаток – это постоянное обслуживание оборудования. Приходится периодически следить за давлением в гидроаккумуляторе, чтобы оно не было ниже номинального (заводского, паспортного), необходимо следить, как работает автоматика установки. При этом периодически придется чистить тот же гидроаккумулятор и обратный клапан от песка и ила. И хотя эти процессы не вызывают сложностей, но если пропустить срок очистки, то можно почувствовать, как в системе падает давление. Особенно это будет заметно на втором этаже здания.
Установка станции в утепленном помещении
Краткий обзор популярных моделей
При выборе обязательно обращают внимание на производителя, так как популярность бренда во многом определяет надежность выпускаемого продукта. Практически все компании, специализирующиеся на выпуске рассматриваемого оборудования, предоставляют на выбор целый ряд различных моделей
Все модели, которые популярны на территории стран СНГ, адаптированы под эксплуатацию в суровых климатических условиях. Чаще всего устанавливают нижеприведенные модели:
Калибр СДВ-850П. Устройство подходит для поднятия воды с глубины не более 8 метров. Объем бака составляет 20 литров, мощность 850 Вт. Показатель производительности составляет 60 л/мин. При изготовлении корпуса применяется пластик, который не реагирует на воздействие окружающей среды.
Patriot R 1200/24 INOX. Основная часть конструкции изготавливается из нержавеющей стали. Производительность 63 л/мин, объем бака составляет 24 литра. Агрегат может эксплуатироваться под открытом небом даже при высокой влажности благодаря качественной изоляции электрической части.
Предложение зарубежных производителей обходится намного дороже
Поэтому многие уделяют внимание отечественным брендам
Причины невысокого давления
Прежде чем осуществить приобретение насоса, требуется определённая конкретизация вопроса. Частыми являются следующие вопросы:
- Что делать, если вода льётся, однако, давления фактически не имеется?
- Что делать, если вода не поступает только на верхний этаж жилья, на нижних она есть.
В первом случае вопрос поддаётся исправлению с помощью установки насоса увеличения давления. Вторая неприятность не исправляется подобным же методом, следовательно, решением служит насосная станция, на приобретение которой необходимо будет потратиться. Процесс подбора весьма сложный и зависит не только лишь от необходимости в воде, но и ещё от некоторых составляющих.
Проблема в том, что перед покупкой насоса необходимо удостовериться, что источником абсолютно всех бед на самом деле является невысокое давление, а не забитые трубы. Потому как разные отложения с ходом времени способны намного сократить их диаметр, следовательно, в этой ситуации даже насос может быть бессилен, так как потребуется смена водопровода. В случае если вопрос все же в невысоком давлении, в этом случае насос давления будет как раз кстати.
Плюсы центробежных вариантов
Широкая сфера применения делает такую конструкцию универсальной для применения как в частном доме, так и в промышленных масштабах. Основной принцип работы состоит в движении воды и создании напора с помощью центробежной силы. Специальные вращающиеся элементы захватывают и как бы прижимают воду к стенкам помпы, после чего происходит выброс через входное отверстие.
Центробежный насос пригодиться, если нужно решить проблемы с поливом участка или водоснабжением дома
В магазинах предложен большой ассортимент центробежных моделей:
- погружные
- поверхностные
- консольные одно- и многоступенчатые
- вертикальные
- горизонтальные
Такие насосы изначально рассчитаны на непрерывный цикл работы, поэтому детали изготовлены из высокопрочных материалов, а обслуживание не требует много времени и усилий.
Преимущества центробежного насоса:
- Качественная работа даже при экстремально высоких температурах (есть модели, выдерживающие до 350 °С).
- Долгий срок службы
- Высокий КПД, который выгодно отличает такую модель от других типов насосов.
- Возможность установки дополнительной автоматики
- Компактные размеры, позволяющие легко установить помпу даже в узкой скважине или труднодоступном месте
Единственный минус центробежного насоса – возможность работы только с чистой водой, поэтому его нужно беречь от попадания примесей.
Двухтрубная система отопления частного дома: устройство, типы систем, схемы, компоновка, разводка, монтаж и запуск системы (Фото & Видео) +Отзывы
Вибрационные насосы для дома и сада
Для дома, дачи и сада можно выбрать электрический водяной насос вибрационного типа. Принцип его работы основан на воздействии электромагнитного поля, создаваемого катушкой, которая втягивает металлический сердечник с гибкой диафрагмой. Изгибаясь, резиновая диафрагма создает низкое давление, благодаря которому вода засасывается в гидравлическую камеру. Когда диафрагма возвращается на место, давление повышается и срабатывает клапан, перекрывающий входное отверстие, поэтому вода выталкивается через выходной патрубок. Постоянное движение диафрагмы обеспечивает бесперебойное перекачивание воды.
Насосы вибрационного типа используют для организации полива и орошения растений. Их устанавливают в системы автономного водоснабжения. Огромным преимуществом этой конструкции является способность перекачивать загрязненную воду, что позволяет применять их при откачивании колодцев и скважин для профилактической чистки. При работе с грязной водой производительность вибрационных насосов заметно падает, однако они вполне справляются с чисткой дна гидротехнических сооружений. Еще один плюс конструкции – относительно невысокая стоимость и надежность. Долговечность устройств обеспечена конструкцией, в которой нет движущихся, трущихся деталей.
Если диаметр скважины относительно велик, то можно установить вибрационный насос, предварительно надев на него резиновые кольца для «глушения» вибрации
Недостатков у электрических вибрационных насосов не меньше, чем достоинств. В работе приборов нередко случаются сбои в случае перепадов напряжения в электросети. Если владелец дома решит установить вибрационный насос, дополнительно придется приобрести стабилизатор напряжения. Такие насосы с успехом используют для перекачивания воды из колодцев, но их нежелательно устанавливать в скважины, особенно малого диаметра, несмотря на удобство монтажа. Постоянная вибрация негативно сказывается на конструкции обсадной колонны, и рано или поздно насос либо сломается сам, либо разрушит эксплуатационную трубу.
Насос «Ручеек» нежелательно монтировать в узкие обсадные трубы. Это может закончиться незапланированным ремонтом насоса или даже бурением новой скважины
Поверхностные вихревые
Поверхностный насос для скважины
Такой вид водяных насосов применяют для повышения напора в системе и отопления, что делает его пригодным также и для пожаротушения. Из-за высокого шумового фона такой тип помпы лучше использовать в техническом помещении. Принцип их работы заключается в создании водяной воронки (вихря) при помощи специального колеса.
По сравнению с центробежным типом, вихревая модель дает более мощный напор и при этом отличается габаритами. Также плюсом можно назвать его устойчивость к попаданию воздуха в систему. Но есть и недостаток – конструкция чувствительна к примесям, в том числе и мелким, их попадание в большом количестве обычно приводит к выходу из строя.
Лучшие фильтры для воды. ТОП-20: Рейтинг 2022 + Отзывы
Выбор по назначению
Выбор модели зависит от сферы использования, вот несколько вариантов применения водяного насосного оборудования:
- При недостаточном напоре воды в системе стоит купить водяной насос высокого давления для его увеличения
- Для обслуживания канализации или выкачки вод с высоким уровнем загрязнения используют фекальный тип помпы. Более удобны модели с автоматической системой включения
- Если нужно осушить бассейн, погреб или колодец, приобретают полупогружную дренажную модель (насос находиться под водой частично), или погружной насос с поплавковым механизмом отключения
- Добыть воду для полива участка или личных нужд легко с помощью погружного насоса при условии, что глубина не превышает 5 метров. Для глубины 5-10 метров выбирают модель с эжектором, а более 10 метров лучше купить погружной насос
Погружные помпы, хоть и оснащены защитой от работы вхолостую, требуют монтажа без контакта с дном водоема и с уровнем воды наверху более 1 метра. Связаны такие условия с изменениями сезонного уровня воды в колодце или скважины и необходимостью дополнительного охлаждения механизма.
Для выполнения нескольких задач подойдут одно-и двухступенчатые модели, либо несколько в комбинации
Плюсы и минусы насосов
У каждого типа насоса есть свои достоинства и недостатки.
Поверхностный
Если верить отзывам, то они пользуются большой популярностью, потому что их проще устанавливать. Такие конструкции могут находиться где угодно, вода забирается из колодца шлангом и накачивается способом откачивания воздуха. Примером может служить водяная станция для дома с центробежным насосом.
Агрегаты не находятся в воде, а значит, их можно легко заменить и отремонтировать. Насос может качать воду с глубины 7-9 метров. Их нельзя заглублять, потому что корпус не герметичен, и насос выходит из строя при попадании в него воды. Имея одинаковые технические характеристики с погружным, поверхностный стоит дешевле.
Но есть и минусы: у таких насосов меньше высота всасывания, и поэтому их надо устанавливать близко к колодцу и брать трубы большего диаметра (к примеру водопроводные полиэтиленовые трубы). Такой аппарат не может работать с высокой нагрузкой. Он не морозоустойчив, поэтому годится только для сезонной работы, он мало весит, его легко убрать при наступлении холодов. Работает он очень шумно.
Погружной для водопровода
Погружной насос находится в воде, он не может работать на поверхности, потому что охлаждается водой и без неё может перегореть. Если уровень воды в колодце падает, насос автоматически отключается. При восстановлении уровня агрегат включается снова. Они могут поднимать воду с большой глубины, вплоть до 100 метров.
Их монтируют в колодце на специальных приспособлениях на расстоянии не меньше метра до дна колодца, иначе он может засосать песок и сломаться, чтобы это избежать, многие производители ставят фильтры. Еще один плюс такого насоса в том, что он может работать в колодце, где слишком много песка или иных примесей в воде.
Для нормального снабжения жилища и полноценного обеспечения хозяйственных нужд водой лучше выбрать погружную модель.
Отличие насосов по производительности
Производительность насоса – это объем воды, который он способен перекачать за определенное время. Тут важен и такой показатель, как напор воды: на какую высоту агрегат способен поднять воду. И первый, и второй показатели зависят от давления, а оно зависит от выбранной модели.
Расчет необходимой производительности насоса складывается из следующего:
- бытовые нужды (стиральные машины, туалет, краны и так далее);
- хозяйственные нужды (полив участка, мойка машины).
По общепринятым расчетам человек в сутки в среднем потребляет 200 литров воды. Нужно умножить количество человек на 200 и получить необходимое количество воды.
Можно рассчитать и это, умножив количество одновременно работающих приборов на 500 (каждый прибор потребляет примерно столько литров воды в час), получим требуемую мощность.
Выбирая модель по производительности, надо учесть и тот факт, что поверхностный насос тратит часть энергии на всасывание. Глубинный насос только на получение напора. Согласно отзывам, глубинный в любом случае имеет большую производительность, чем поверхностный.
Что необходимо учесть при выборе агрегата для квартиры
Подбирая оснащение, необходимо непременно принять к сведению несколько значимых пунктов:
- определённую проблему;
- свойства (пропускная способность и формируемый напор);
- авторитет компании изготовителя;
- размеры здания, в котором намечается определить оснащение;
- необходимую сумму, какую намечается израсходовать на его получение.
Без знания нужной производительности и напора, верный выбор совершить весьма трудно. Все нужные вычисления правильнее поручить профессионалу. Многочисленные компании, реализующие такое оснащение, дают подобную услугу абсолютно бесплатно.
Если необходимо всего только немножко повысить напор в системе приблизительно на 1,5 атмосфер в таком случае малогабаритный насос, который просто можно купить и врезать в трубу, подойдёт безупречно. Некоторые эксперты считают конструкцию дорогого и сильного насоса излишней. По их мнению, наиболее рационален вариант – пару устройств меньшей силы, что подсоединяются напрямую перед точками разбора и домашними устройствами, работу каких надо оптимизировать.
Сегодня приобрести насосное оснащение для поднятия давления воды не составляет труда. Так как оно свободно представлено в разных торговых центрах бытовой техники, онлайн-магазинах, на строительных рынках. Однако наилучшим решением будет посещение фирменного салона, где наиболее обширный выбор, есть возможность получения информации от профессионала. Вслед за тем вам в обязательном режиме предоставят гарантийное обслуживание, что в особенности существенно в том случае, если потребитель приобретает дорогостоящую модель.
Принципы выбора оборудования
Как выбрать насосную станцию для собственного водопровода? Ее подбирают, исходя из нескольких основных параметров, характеризующих нормальное водоснабжение:
- мощность насоса и его производительность;
- высота подъема жидкости;
- объем накопительной системы;
- показатели энергозатрат;
- универсальность;
- надежность;
- степень защиты и автоматизации.
При выборе оборудования учитываюется фактический расход воды (обычно напрямую связан с количеством постоянных жильцов), тип источника (колодец или скважина), глубина забоя, расстояние до точек потребления и их количество.
Подбор насосной станции в зависимости от планируемой потребности
Выбор основывается на следующих критериях:
Мощность насоса и связанная с ней производительность. Наиболее часто в условиях частного дома используется насос мощностью в пределах 0,6-1,6 кВт, при этом производительность его находится в диапазоне 3500-6500 л/ч для частного дома. Для дачных условий (без полива) достаточно обеспечить производительность 800-1200 л/ч. Объем накопительного элемента. Он рассчитывается с учетом резерва воды при неожиданном отключении электроэнергии. Емкость накопительного бака обычно выбирается в пределах 100-150 л. Объем гидроаккумуляторов связан с количеством жильцов. Считается, что для семьи из 3-4 человек достаточно иметь гидроаккумулятор емкостью 15-20 л. При увеличении числа постоянно проживающих людей потребуются более мощные накопители, вплоть до 50-60 л. Высота подъема жидкости. Это важный показатель, который обязательно указывается в основных характеристиках оборудования. Он не должен быть ниже реальных значений уровня водного пласта в источнике. Материал накопительной системы. Гидроаккумулятор может изготавливаться из стали, чугуна, алюминия или пластмассы. Самые дорогие — чугунные, но у они обладают очень высокой прочностью и долговечностью. Значительно дешевле пластиковые емкости, но и прочность их соответствует цене. Самым оптимальным вариантом признаются стальные гидроаккумуляторы. Система защиты
В сельской местности, где колебания электрического напряжения значительны, очень важно иметь полную защищенность оборудования от этого явления. Несколько увеличивает стоимость станции комплектация ее защитами от перегрева и сухого хода. Однако на этом не стоит экономить, т.к
можно в один момент потерять весь насос
Однако на этом не стоит экономить, т.к. можно в один момент потерять весь насос.
Помимо выбора насосной станции по основным критериям, возникает естественное желание иметь наиболее качественное оборудование. Гарантию этого можно усмотреть в рейтинге производителей. Из отечественных насосных станций особо выделяется оборудование компании «Джилекс», которое учитывает многие нюансы российских проблем с электропитанием частных домов. Из насосного оборудования иностранного производства можно выделить изделия компаний Италии (Pedrollo, Marina, Ergus) и Германии (Grundfos, Gardena, Metabo). Для сезонных дач, где нет постоянно проживающих жильцов, следует подумать о монтаже мини-станций. Они имеют небольшие мощности и размеры. Рекомендуется ограничиться в этом случае производительностью 600-900 л/ч, но при объеме накопительной емкости 25-40 л.
Marina CAM 40/22
- Снабжена автоматикой, транспортирует жидкость с восьми метров. При этом производительность достигает 3,7 кубометров в течении часа. Оборудована блоком от перегрузов, контроллером давления воды. Дополнительное оборудование делает аппарат комфортным для долгосрочного использования. Неприхотлив в обслуживании, работает тихо. Гидробак компактного размера, но этого размера хватает для работы без поломок в гарантийный период и более.Плюсы:
- мощный;
- не сложно эксплуатировать;
- работа проходит почти без шума;
- бюджетный;
- легкость монтажа.
Минусы: - отсутствие хорошей инструкции к эксплуатации.
небольшой размер гидробака.
Варианты подачи воды в загородный дом
Наличием централизованного водоснабжения может похвастать не каждый дачник, некоторым приходится самостоятельно решать эту проблему. В некоторых регионах добыть качественную воду не так просто и единственным способом является скважина. Вам интересно будет узнать, как найти воду на участке для скважины. Кроме нее источником для снабжения здания водой может выступать речка или колодец.
Вода может использоваться межпластовая, артезианская, из открытого водоема, грунтовая.
Выбор источника будет зависеть не только от глубины залегания грунтовых вод, но и от финансовых возможностей жильцов. Самым доступным вариантом является колодец, основным преимуществом которого является доступность и возможность использования простым ведром. Копать его стоит подальше от хозяйственных построек, чтобы вода была пригодной для питья.
Недостатком такого источника можно назвать возможность заливания и не всегда идеальное качество жидкости. Одним из самых современных способов сделать автономное водоснабжение – скважину. Такая вода чище, чем из колодца и затрат на обустройство меньше.
У скважины множество преимуществ:
- ее можно сделать в любом месте;
- она служит около ста лет и не загрязняется;
- простота эксплуатации;
- достаточное количество воды и для питья, и для хозяйственных нужд.
Одним из недостатков можно считать необходимость привлечения специалистов для обустройства скважины, которые точно знают можно ли в указанном районе бурить без разрешения. Не многие знают, как завести воду из скважины.
Как подключить
Как своими руками установить и подключить насосную станцию?
Место
Она может быть установлена:
В кессоне скважины;
Насос установлен в кессоне
В утепленном домике, построенном над колодцем;
Станция стоит непосредственно над колодцем
В подвале или цокольном этаже дачного дома (разумеется, при небольшом удалении от источника воды).
Главное требование к месту установки насоса — положительная температура. Замерзание воды в мембранном баке или рабочей камере будет означать досрочное завершение карьеры насосной станции.
Питание
Абсолютное большинство насосных станцией начального уровня питаются от одной фазы и подключаются к обычной розетке. Минимальное сечение медной проводки — 2х1,5 мм2. Заземление не обязательно, но желательно.
В большинстве случаев станция снабжается шнуром питания с обычной евровилкой
Всасывающая труба
Она подключается к всасывающему патрубку насоса через фитинг или переходник.
К всасывающей трубе есть два обязательных требования:
- Она должна иметь жесткие или армированные стенки. Если вы попытаетесь использовать в роли всасывающего обычный садовый шланг — при запуске насоса он будет мгновенно сплющен атмосферным давлением;
Шланг армирован стальной проволокой
- Ее диаметр не должен быть меньше размера входного патрубка на рабочей камере насоса, иначе она станет ограничивать производительность станции.
На конце всасывающей трубы ставят обратный клапан.
Клапан на конце шланга
При подаче воды из источника с существенным количеством взвесей или песка он снабжается сетчатым фильтром. Функция клапана — не дать воде вылиться из мембранного бачка и водопровода после остановки насоса.
Дюймовый клапан с сеткой
Емкость
Как организовать с помощью насосной станции подачу воды из накопительной емкости?
- Бак устанавливается в любом теплом помещении с прочным основанием (как правило, в цокольном этаже, подполе или подвале дома);
- Чуть выше дна емкости монтируется врезка (латунная или нержавеющая) с таким же диаметром, что и у входного патрубка станции;
Латунная врезка для бака
- Врезка снабжается краном, позволяющим отсечь насос от емкости;
- На входном патрубке насоса устанавливается обратный клапан. Стрелка на его корпусе должна указывать на насос. Как и в случае с всасывающей трубой, он предотвратит обратный ток воды при остановке рабочего колеса.
Вода подается в водопровод из установленного в подвале бака
Водопровод
Автоматические станции не нуждаются в дополнительном регулирующем оборудовании и подключаются непосредственно к водопроводу. Если вы используете керамические смесители (с картриджами или поворачивающимися на 180 градусов кранбуксами), ввод желательно снабдить фильтром механической очистки: взвеси и песок губительны для керамики.
Механический фильтр на вводе воды в дом
Осмотический фильтр для приготовления питьевой воды
Эжектор
Эжектор соединяется с насосом двумя трубами — всасывающей и напорной. В роли напорной обычно используют трубу ПНД (из полиэтилена низкого давления).
Тонкость в установке эжектора лишь одна: если он снабжен длинным пластиковым раструбом на выходе для подключения всасывающей трубы, между фитингом-переходником на ПНД трубу или шланг и эжектором стоит установить латунный или оцинкованный патрубок. Он защитит раструб от поломки при перегибе всасывающей магистрали.
Так эжектор подключается к напорной и всасывающей трубам
Дополнения и аксессуары
Безопасную и долгую работу насосной станции обеспечивают следующие дополнения:
- Обратный клапан, обеспечивающий безопасную эксплуатацию и длительный срок службы оборудования;
- Съемный входной фильтр, защищающий НС от загрязнения.
Благодаря тому, что у всех изготовителей оборудование имеет одинаковые дюймовые разъемы, проблем подключения этих важных насосных «аксессуаров» не возникает. Всасывающий шланг рекомендуем выбрать жесткий, гофрированный, армированный, чтобы под давлением он не деформировался. А еще лучше использовать трубу подходящего размера с соответствующим разъемом для подключения к насосу.
