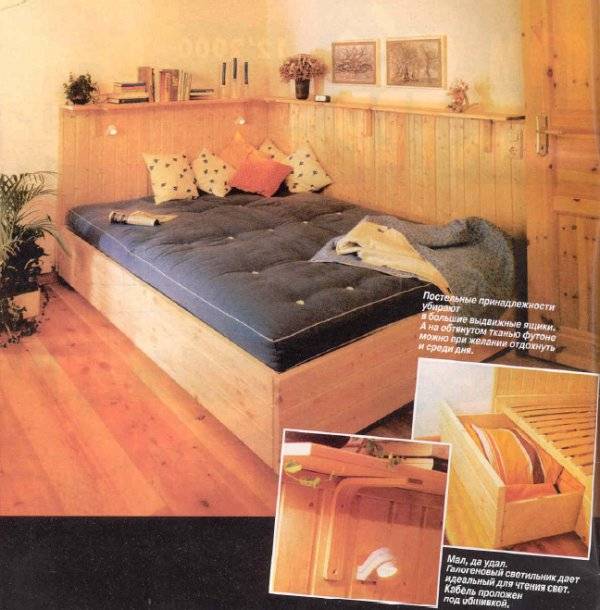

Интересное решение для небольших помещений — кровать-подиум

Роликовые или шариковые направляющие, какие выбрать?

С точки зрения расчета ящиков – формулы для роликовых направляющих и шариковых абсолютно одинаковы. Вы можете в любой момент поменять на комоде, в тумбе или шкафу одни на другие без каких-либо изменений в конструкции мебели. Единственный нюанс, останутся отверстия от крепежа, которые можно как-то замаскировать, поскольку:

Роликовые направляющие крепятся по нижнему краю ящика, с захватом днища.

Шариковые направляющие принято крепить по центру боковины ящика.

Если говорить о том, какие направляющие из вышеперечисленных лучше, то ответ кроется в закладываемом на изготовление корпусной мебели бюджете.

Роликовые направляющие – это эконом. На поточную офисную мебель ставят именно их. Как и в принципе на любые выдвижные ящики корпусной мебели эконом-класса, включая кухонную, ставят обычные роликовые направляющие. Фурнитура такого плана вполне практичная и долговечная. Если сильно не нагружать ящик (а сделать этого «не даст» и днище из тонкого ДВП), то прослужит она десятилетия. Конструкция роликовых направляющих такова, что ломаться там нечему.

Шариковые направляющие полного выдвижения по стоимости и эксплуатационным характеристикам классом повыше. Выдвижной ящик, оснащенный ими, выдвигается полностью, без перекрытия задней части верхней полкой (столешницей), что очень удобно для обзора всего хранимого в нем. Также шариковые направляющие могут «похвастать» плавным приятным ходом. Есть варианты со встроенным доводчиком (их можно идентифицировать по встроенной внутри механизма пружине с пластмассовым ограничителем).

При выборе выдвижных механизмов не стоит гнаться за дешевизной. Очень многое зависит от толщины металла и точности калибровки. Китайские аналоги с тонким металлом очень быстро выходят из строя – сами направляющие сминаются и гнутся, ролики и шариковые подшипники вылетают даже при некритичных нагрузках. Поэтому будьте внимательны при покупке и отдавайте предпочтение качественным, ходовым позициям известных бюджетных брендов.

Некоторые особенности

Речь пойдет о направляющих полного выката, о которых упоминалось выше. Именно они в подобной ситуации наиболее уместны. Изделия состоят из двух составных частей. Широкая часть должна прочно крепиться к боковине тумбы при помощи саморезов соответствующего размера. Они не должны быть слишком большими, чтобы крепеж не выступал наружу. Маленькая их часть должна крепиться непосредственно к ящикам. Изначально такие элементы продаются как единое целое, однако подлежат разъединению перед началом работ. Это делается достаточно легко.

Теперь направляющие можно закрепить на тумбе и на ящике. На первом элементе это делается с небольшим отступом, который равен приблизительно 3 мм от края. Что касается ящиков, то здесь никаких зазоров не нужно. Направляющая крепится заподлицо.

Схема расчета деталей выдвижного ящика.

Существует одна небольшая хитрость, которая поможет установить эти элементы ровно:

1. Для начала на фасадах необходимо сделать соответствующие отверстия под ручки.
2. Далее его нужно приложить к месту, а затем прикрепить снаружи через данные отверстия. Затем выдвигается ящик, крепится фасад изнутри в нормальном режиме, а затем выворачивается крепеж. Весьма запутанная система, но на практике с ней достаточно легко разобраться.

Теперь можно досверлить до конца отверстия под ручки, а затем заняться их непосредственным креплением. На этом работа закачивается.

Можно констатировать тот факт, что выдвижные ящики полностью готовы к эксплуатации. При этом обязательно предварительно нужно проверить их работоспособность. Если что-то не так, то подгонять элементы придется с самого начала. А это весьма нежелательно. Лучше еще на этапе проектирования позаботиться о том, чтобы все было сделано максимально качественно. Только в этом случае работа всех конструктивных элементов будет правильной.

Таким образом, как понятно, ящики своими руками сделать достаточно просто. Самое главное, следовать инструкции, которая приведена выше. Это позволит исключить различные доработки и дефекты, которые могут возникать на разных этапах работы и эксплуатации конструктивных элементов данного типа. Удачи!

Какие направляющие выбрать для ящиков

Если решили сделать выдвижные ящики своими руками, то следует и определиться с видом направляющих и их длиной. Кратко разновидности были определены в статье про фурнитуру для шкафов.

1. Роликовые направляющие – самый бюджетный вариант. Если планируете уложиться в самую малую сумму, то выбирайте их. Единственный их недостаток, это не полное выдвижение: ящик в шкафу будет выдвигаться примерно на 2/3. Расчет деталей для выдвижного ящика на роликовых направляющих точно такой же, как и на телескопические. То есть вы всегда можете поменять один вид выдвижения на другой, если вдруг возникла в этом необходимость.

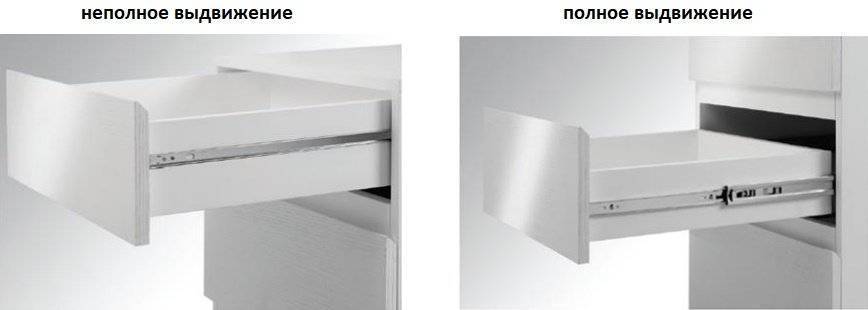

2. Шариковые (телескопические) направляющие могут быть полного выдвижения и более надежны в плане эксплуатации. Для усилия можно поставить по два комплекта на один ящик, тогда емкость можно использовать для хранения тех же инструментов (дно лучше сделать из ДСП, ДВП не выдержит тяжелый груз).
3. Метабоксы (или металобоксы) в основном используют для установки в кухонных шкафах. Конструкция и расчеты деталей для этого вида направляющих принципиально отличаются от первых двух. Дело в том, что метабоксы сами являются боковинами выдвижного ящика (высотой 54, 86, 118 или 150 на выбор), а из ДСП делается только днище и задний бортик. При сборке вся конструкция жестко крепится к фасаду.

По длине все направляющие начинаются с 250 мм, для установки на ящики глубиной 250 мм соответственно. И далее, с шагом в 50 мм до 550-600 мм (то есть 300, 350, 400 и т.д.).

Глубина боковины шкафа должна быть больше глубины ящика на 20-50 мм. То есть на шкаф глубиной 520 мм устанавливаем ящики с направляющими 500 мм, на 400 – ящики 350 мм и т.д. Не забываем, что установленный внутри ящик нужно «утапливать» на толщину фасада.

Конструкция направляющих такова, что отпилить их по длине не получится. Поэтому выбирайте «правильный» размер изначально.

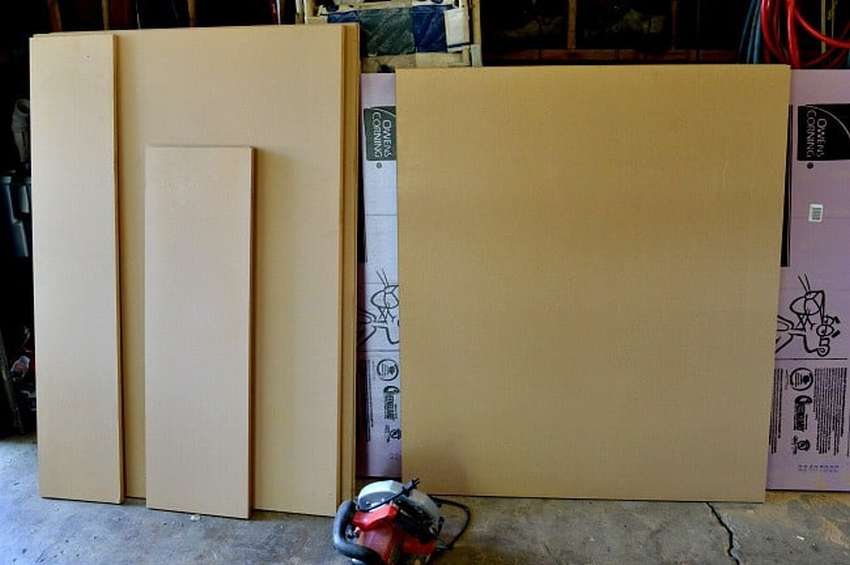

Необходимые материалы для изготовления

Для изготовления самого корпуса кровати можно использовать самый различный материал:

• ЛДСП. Данный материал доступен по своей стоимости, прост в обработке. Не требует дополнительного декора или отделки, широкий выбор цветовой гаммы.
• МДФ. Экологичный материал, не требует обработки, имеет высокую стоимость.
• Фанера. Экологичный недорогой материал, обладающий всеми свойствами натурального дерева. Требует специальной обработки и покрытия.
• Брусок и доски. Работа с данным материалом требует наличия специальных навыков, а также дополнительных инструментов, поверхность требует обработки и покрытия лаком.
• Металлический каркас. Корпус для кровати можно также сварить из металла и обшить ЛДСП.

Внешний вид изделия, его долговечность, качество – напрямую зависит от того, насколько правильно выбран материал.

Обычно ящики выполняют из того же материала, что и корпус, однако возможно и совмещение. В качестве механизмов нужно приобрести либо колесики для выкатных ящиков, либо направляющие.

После того, как определились, что хотите сделать кровать своими руками, местоположением, ее размерами, можно приступать к воплощению своей задумки. Стоит придерживаться разработанного плана.

Выдвижной ящик своими руками

Сборка ящика во многом определяется индивидуальностью мастера, выбирающего те или иные инструменты. Именно поэтому все существующие инструкции будут так или иначе разниться между собой. Какие-то мастера используют шаблоны, какие-то нет, какие-то мастера работают только со струбцинами, а какие-то считают их пустой тратой времени.

В связи с этим чем раньше вы выработаете собственную манеру изготовления, тем лучше это скажется на ваших работах.

Подручные материалы

Для установки выдвижного ящика вам понадобятся следующие инструменты:

• ламинированная ДСП (Древесно-стружечная плита);
• дрель и шуруповерт (можно выбрать что-то одно);
• шестигранник;
• сверла;
• саморез;
• направляющие;
• шило;
• измерительный угольник;
• линейка;
• карандаш.

Пошаговая инструкция

Шаг 1. Первым и одним из наиболее важных этапов изготовления ящика является правильная разметка. Чтобы детали соединились, конформат должен располагаться в двух местах — снизу и сверху.

Отверстий для будущих шурупов, как и разметок должно быть две

Отверстия должны быть равноудалены от краев боковины

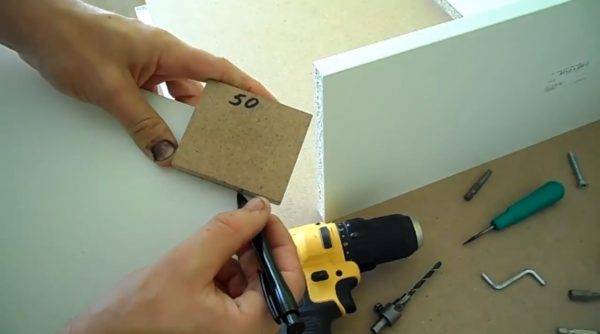

Шаг 2. Возьмите шаблон на 50 миллиметров и сделайте отметку с верхней и нижней стороны доски. Отмерять меньше 50 миллиметров не советуется, поскольку фурнитура может расколоть ДСП.

При создании ящика можно работать и без шаблона, однако он значительно упрощает работу

Шаг 3. Отмерьте половину от толщины материала, из которого собираете ящик. Для таких целей так же удобно использовать шаблон. Повторите эту процедуру для верхней и нижней отметок.

Шаблон выполняет сразу несколько полезных функций при изготовлении ящика

Шаг 4. Чтобы сверло во время работы не ушло, в месте пересечения двух отметок накерните отверстие с помощью отвертки или любого другого острого предмета.

Отверстие понадобится при дальнейшем просверливании дрелью

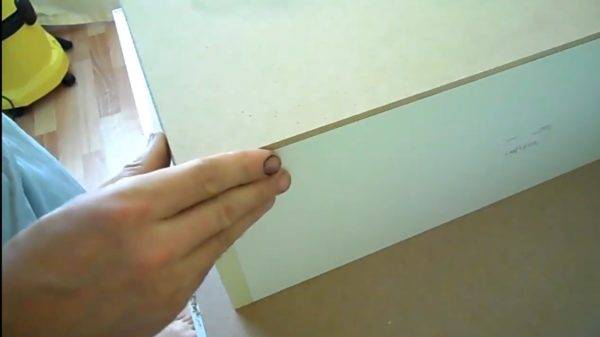

Шаг 5. Выровняйте детали будущего ящика по плоскости с помощью шаблона.

Перед тем как браться за дрель, убедитесь в том, что стороны ящика не перекошены

Шаг 6. Возьмите дрель и ее наконечником упритесь в уже проделанные углубления, чтобы зафиксировать инструмент. Во время сверления старайтесь держать дрель прямо, чтобы оставленные ей отверстие способствовали корректному вхождению направляющих.

Просверливать отверстие нужно постепенно, чтобы оно вышло аккуратным

Шаг 7. Вставьте шуруповерт в биту для конформатов, затем вденьте сам конформат и расположите его в месте проделанного отверстия, плавно помещая его в углубление. В том случае, если вы обнаружите, что в процессе помещения конформата ящик перекосился, отожмите его с помощью ручного шестигранника и поправьте стороны, после чего зажмите обратно. Во избежание неудобств можно использовать угловые струбцины, которые сразу придадут ящику правильный угол наклона.

В проделанное отверстие введите конформат

Шаг 8. Переверните ящик и ту же самую процедуру проделайте со вторым отверстием.

Повторите действие со второй отметкой

Шаг 9. После того, как аналогичным методом будут просверлены все остальные стороны ящика, проверьте его диагонали на соответствие друг другу.

Сложенные вместе боковины должна быть перпендикулярны друг другу

Шаг 10. Прикрутите дно к ящику, предварительно выровняв его. В качестве дна можно использовать плиту МДФ (шестерку). По желанию плиту можно покрыть эмалью.

Древесноволокнистая плита часто используется в качестве дна для ящиков

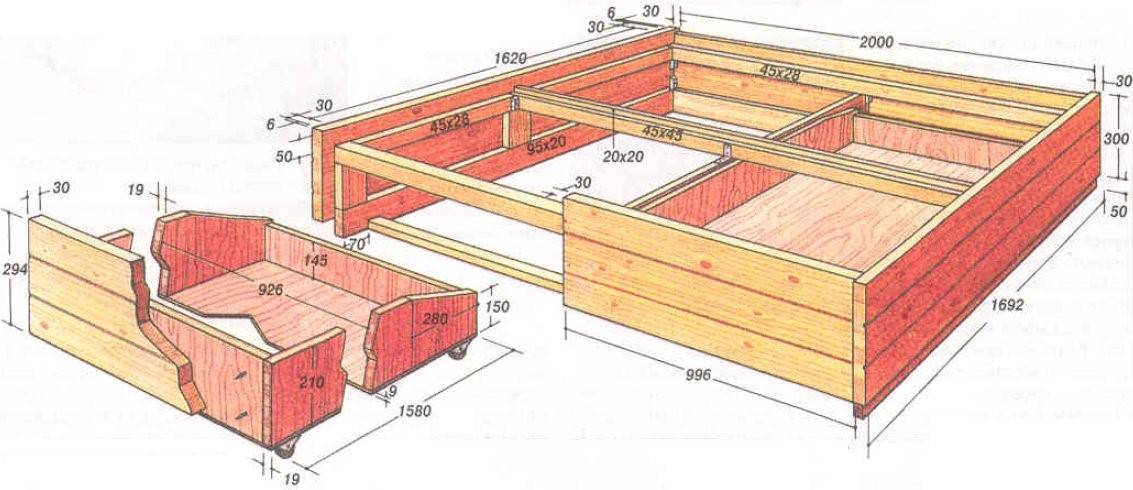

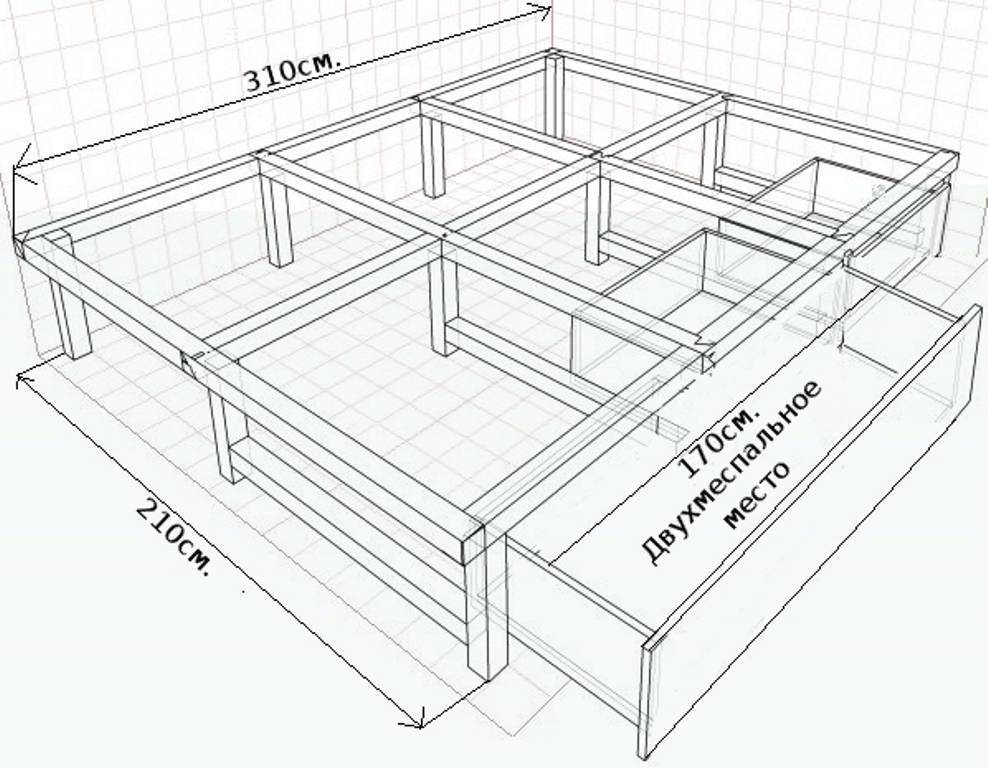

Чертежи, размеры, схемы и проекты (+ эскизы)

При расчете размеров будущей конструкции, учитывается, сколько человек будет спать на ней, их рост, вес, наличие свободного места в комнате. Для детской или подростковой кровати размер конструкции делается 70 на 160 см., для взрослого – 80 на 190 см., для двоих – 150 на 200 см., «королевский» вариант – 220 на 240 см. Для особо «тучных» жильцов, весом от 150 кг., каркас потребует дополнительного укрепления.

Подиум визуально и практически отделяет место для сна, что особенно актуально для однокомнатных квартир и студий.

Кровати-подиумы выполняются различными по дизайну. Роскошная обивка, множественные драпировки, подойдут для классического стиля, грубые необработанные доски – для стилистики рустик. Помост, оформленный блестящими металлическими элементами, годится для хай-тека, низенький, украшенный маленькими подушечками – для японского. В минималистичном, современном интерьере кроватка прячется в подиум, как и все места хранения – в комнате, при этом, больше ничего нет.

Вариант №3. Органайзер для белья своими руками

Органайзер для белья своими рукамиИнструменты и материалы, необходимые для создания органайзераНа боковых стенках коробки отмерьте высоту будущего органайзераРазметьте линии срезаИз крышки и остатков коробочки сделайте внутренние перегородкиОклейте картонки со всех сторон упаковочной бумагой с мятой фактуройПока они сохнут, займитесь отделкой ящикаЗатем оформите дноДля внешнего декора подойдет оракал, бумага для скрапбукинга или тканьВнешний декор коробки плотной упаковочной бумагойВ конце декорируйте основание ящикаНа длинных заготовках делайте отметки со стороны, где виден приклеенный край, а на коротких — с противоположной. Тогда в собранном виде решетка будет выглядеть аккуратноТеперь соберите решетку и вставьте в коробку. Наш органайзер для нижнего белья и носков готов к использованию

Видео – Перегородки для ящиков

Вот таким образом можно сделать полезные и удобные разделители, которые действительно помогут навести порядок в любом ящике. И тогда поиск нужных вещей уже не составит труда!

4.8/5 (10)

Ручки для ящика

Мебельные ручки в шкаф можно сделать тремя способами:

• Вырезные. Овальный вырез в верхней части фасада ящика. Срез покройте меламиновой кромкой.
• Рейлинговые. Для фасадов длиной более 450 мм. Прикрепите их шурупами к фасаду. При закладывании размеров длины стенок ящиков и фасада учтите расстояние между фасадом и ручкой, чтобы она не выпирала и давала двери шкафа закрываться.
• Врезные. Экономят полезную площадь шкафа. Установка: сделайте вырез в фасаде фрезой. В паз вставьте ручку и зафиксируйте с внутренней стороны.

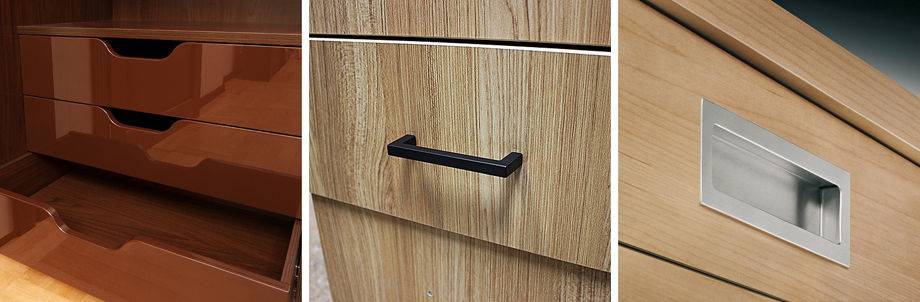

Слева на фото — вырезные ручки. Если не охота возиться с декоративной резкой, можно сделать отступы между ящиками и таким образом ручкой будет являться верхний край.

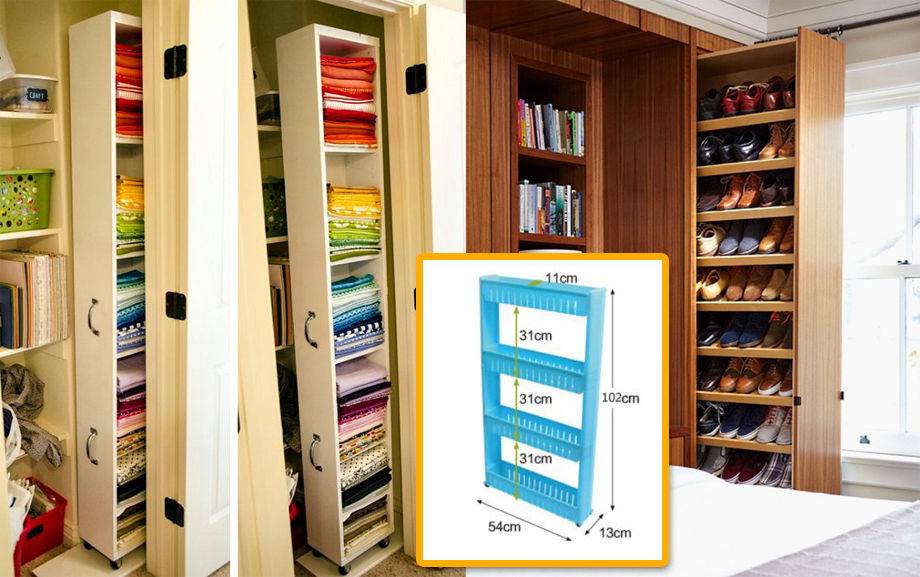

Инструкция по изготовлению вертикального выдвижного модуля:

1. Определите размеры, исходя из внутренней ниши шкафа. Высота конструкции может быть от 1 до 1,5 метров. Глубина до 50 см. Теперь к ней можно прикрепить ящики.
2. При изготовлении коробов учтите размеры доски ДСП, поэтому длину одного ящика сделайте меньше всей готовой конструкции на 3,2 см (по 1,6 см с каждой стороны). Ширина полки бывает от 30 до 50 см.
3. Прикрутите колеса ко дну.
4. Сделайте заднюю стенку и боковые. Просверлите пазы для будущих полок. Колеса при этом зафиксируйте, чтобы они не двигались во время работы над стенками.
5. Прикрепите полки к конструкции с помощью гвоздей либо используйте два бруса по обеим сторонам конструкции, на которые установите полки. Теперь снимите, очистите от пыли и снова наденьте.

Можно сделать такой ящик с колесиками или без них

Мелкие системы хранения

Помимо крупногабаритных систем, есть еще и всевозможные мелкие, которые упрощают хранение малогабаритных предметов и не дают им существовать в доме одной сплошной кучей. Часто они могут быть установлены внутри ящиков комодов, на полках или же быть подвесными и находиться в любом месте квартиры. Тут все будет зависеть от желания владельца дома, а также от дизайна и возможностей помещений.

Хранение косметики в выдвижном ящике

Рассмотрим основные типы мелких систем хранения.

1. Кармашки – удобные системы хранения для таких помещений как кухни и ванные комнаты, а также туалеты. Можно использовать кармашки и в шкафах, но обычно это нецелесообразно. Представляют собой мягкий органайзер с множеством отсеков. Обычно выполняются из ткани или пленки.

   Кармашки для хранения на детскую кроватку

2. Сетчатые корзины – обычно используются в качестве дополнительного места для хранения мелких предметов. Удобно располагать в шкафу или под кроватью.

   Мебель в гардеробную

3. Вакуумные пакеты – оптимальное решение для хранения зимней габаритной одежды типа пуховиков, а также для перевозки большого количества одежды. Помогают уменьшить площадь, занимаемую вещами в шкафу, за счет того, что из мешков можно удалить лишний воздух, используя обычный пылесос. Объемы одежды в значительной степени благодаря этому сокращаются. Единственный минус – одежда сильно мнется в таких пакетах.

   Вакуумный пакет с клапаном

   Компрессионный пакет работает по принципу вакуумного, но без использования пылесоса или портативного насоса. Воздух из заполненного чехла удаляют, скручивая пакет в рулон по направлению к застёжке, предварительно оставив небольшой зазор в замке

   Как пользоваться вакуумными пакетами для одежды

4. Подвесные полки, стеллажи, скубы. Это то, что можно купить в той же “Икее” или других подобных магазинах. Их обычно подвешивают на штанги в шкафах и складывают в них вещи. Сразу получается несколько секций. Как правило, такие полки имеют достаточно мягкий каркас и при желании их можно сложить и убрать, если нет нужды ими пользоваться.

   Подвесные полки для шкафа

Стильные ячейки из картонных коробок

Расчет размеров деталей для двуспальной кровати своими руками

Удобнее всего свести все размеры деталей в один список.

• Боковина короба продольная 2042х100 (2шт.)
• Боковина короба поперечная 1810х100 (2шт.)
• Дно основания узкое 1810х300 (2шт.)
• Дно основание широкое 1810х600 (1шт.)
• Перегородка продольная 2042х250 (1шт.)
• Перегородка поперечная 897х250 (2шт.)
• Подножье 1862х350 (1шт.)
• Изголовье 1862х1000 (1шт.)
• Вставка на изголовье 1712х500 (1шт.)
• Бок ящика 600х150 (8шт.)
• Лоб ящика 955х150 (8шт.)
• Перегородка ящика 568х150 (4шт.)
• ДВП на ящики 600х987 (4шт.)
• Фасады 1019х240 (4шт.)

Далее необходимо отметить стороны деталей, которые будут закатываться кромкой. Это «видимые» стороны по чертежу. Например, детали боковин короба закатываются по обеим длинным сторонам, а фасады ящиков и спинки кровати – по периметру.

Осталось раскроить материал, засверлить в местах соединений и собрать по месту.

Сборка выдвижных ящиков своими руками

Сделать выдвижные ящики самостоятельно абсолютно не трудно, но такая работа требует предельной точности, и намётанный глаз.

Чтобы начать все работы, необходимо определиться с месторасположением будущего изделия. Непременно померьте глубину шкафа, чтобы знать размеры соответствующей фурнитуры.

Выбор и расчёт направляющих

Есть два вида направляющих: роликовые и полного выката. Вторые удобнее в использовании.

Разметить положение направляющих ответственное дело, хотя и не сложное

Тут важно быть внимательным. Главное — начать производить все замеры сверху

При разметке учитывается половина высоты верхнего фасада. Крепить направляющие нужно будет на линию разметки.

Измерьте проём, где будет установлен ящик, и его высоту. Ширину готового изделия необходимо уменьшить на 25 мм, т. к. ширина направляющих равна 12,7 мм.

Деталировка ящиков

• фасады;
• боковые части;
• стенки ящиков передние и задние.

Если все же вы решитесь самостоятельно делать распил, то длину всех деталей лучше всего размечать с помощью упора, а не рулетки. Любой ящик имеет дно, значит нужно и его вырезать. Для этих целей подойдёт оргалит, детали прикручивают к готовому изделию.

Чтобы собрать изделие, нужен стандартный крепёжный набор:

• конфирматы;
• саморезы разной длины.

Процесс изготовления

К торцу нужно приложить кромку, включить утюг почти на всю мощность, и приложить его к краю.Чтобы не было заусениц на заготовке, зашкурьте её, используя наждачную бумагу.

Для крепёжных элементов необходимо сделать отверстия 8 мм в диаметре. Отверстие в торце будет равно 5 мм. Далее, крепится направляющие, они, как правило, проходят посередине ящика.

Выдвижные элементы полного выката продаются в паре, перед установкой их нужно разъединить. Если вы делаете ящики для шкафа, то крепить нужно направляющие на внутреннюю сторону шкафа, и на наружную сторону ящика. Не забудьте отступить 3 мм от края внутренней стенки шкафа при крепеже направляющих.

Чтобы установить эти элементы ровно, нужно придерживаться несложных правил:

1. Просверлите на фасаде небольшую дыру для установки ручек.
2. Приложите выдвижные элементы и с обратной стороны закрепите через просверлённые отверстия. Далее, нужно выдвинуть ящик, и в нормальном положении закрепить направляющие внутри. После всех этих этапов крепёж необходимо вывернуть.
3. Теперь нужно досверлить отверстия, чтобы можно было установить ручку.

Вот таким нехитрым способом можно самому сделать выдвижные ящики. Если все работы вы сделаете правильно, то конструкция будет правильно работать, а это главное. Если всё же где-то вы видите недочёты, или неправильную работу изделия, проверьте свои расчёты ещё раз, возможно была допущена ошибка. В этом случае всё придётся исправлять.

Пробуйте, и у вас обязательно получится. Ведь всегда лучше смастерить что-то самому, чем искать аналогичное изделие в магазине.

Кровать двуспальная с ящиками из ДСП своими руками

Особых сложностей в разработке внутреннего дизайна-проекта кровати нет

Если, конечно, не брать во внимание оформление спинки – фактически это отдельный декоративный элемент, который может быть абсолютно любым. А вот сам каркас кровати, на который кладется матрац, для разных спинок может оставаться одним и тем же

Проектировать двуспальную кровать начинают под определенное спальное место – фактически, под имеющийся матрац. Имеет значение и его высота. Для низких матрацев (до 100-150 мм) основание делают повыше, чтобы кровать не была слишком низкой. Но в основном проектируют под стандартную высоту порядка 180-200 мм.

Допустим, вы приобрели (или планируете приобрести) матрац с размерами 2000х1800х200.

Матрац должен свободно, с запасом ложиться в короб. Чтобы внутреннее ограничение не мешало его естественным деформациям (когда вы ложитесь, поворачиваетесь во время сна). Обычно достаточно нескольких сантиметров. Например, под матрац 2000х1800 обычно делают двуспальную кровать с габаритами 2050х1850. За минусом толщины боковых стенок и спинок (ДСП 16 мм) под матрац остается проем 2018х1818. Можно уменьшить до 2010х1810. Этого вполне достаточно.

Поскольку мы составляем проект двуспальной кровати с выдвижными ящиками, будем отталкиваться от их высоты, порядка 200-250 мм. Короб под матрац достаточно сделать высотой в половину от высоты матраца, то есть 100 мм.

Проектирование основания двуспальной кровати своими руками

Дно короба под матрац, который будет служить основанием, делать цельным необязательно.

• Во-первых, целый лист ЛДСП увеличивает как расход материала, так и общий вес двуспальной кровати. Нагрузка на крепеж будет больше. И себестоимость мебели тоже.
• Во-вторых, к матрацу должен быть доступ воздуха, как в ортопедическом основании. Обычно в цельном днище просверливают отверстия для вентиляции.

Но можно реализовать и другое решение . Например, сделать основание под матрац двуспальной кровати своими руками составным (таким, как на чертеже).

Проектирование конструкции двуспальной кровати с ящиками

Для того, чтобы кровать была устойчивой, а дно прочным, под него нужно предусмотреть продольные и поперечные ребра жесткости.

Обычно продольное ребро жесткости проходит по центру под основанием кровати, а между поперечными – устанавливаются ящики.

Возьмем высоту ребер равную 250 мм. Длина продольного будет равна 2042 мм, а поперечных – 897 мм (вычислить это не сложно, достаточно учесть толщину ЛДСП 16 мм с каждой стороны и отнять от габаритов основания).

Проектирование спинок

Спинки двуспальной кровати принято называть изголовьем и подножьем.

Изголовье обычно как-то украшают – делают радиусным, резным, обивают мягкой тканью или кожей. Сделаем его высотой 1000 мм и предусмотрим в качестве декора дополнительную панель. Ее можно также можно сделать контрастным или обтянуть тканью с подкладкой из поролона.

По краям спинки кровати немного выступают за короб, пусть по 10 мм и их ширина будет 1862мм (1810+16х2+10х2).

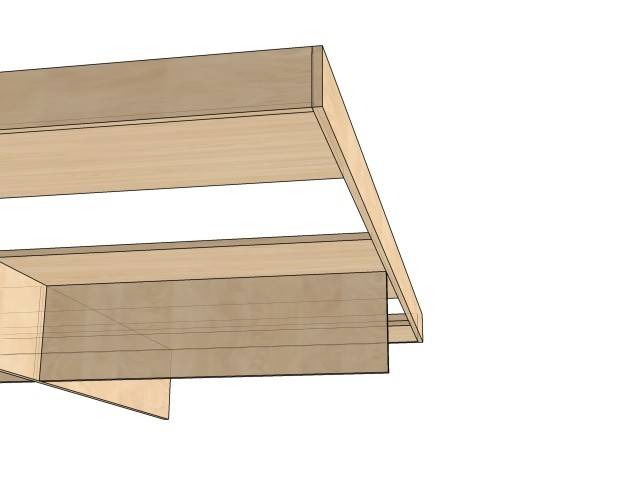

Проектирование выдвижных ящиков для двуспальной кровати

Осталось спроектировать выдвижные ящики на двуспальную кровать. И можно будет переходить к расчету размеров деталей (деталировки) для распила.

Глубина выдвижных ящиков ограничивается длиной направляющих. Как правило, максимум 600 мм. Если взять высоту ящика равной 150 мм, то размер боковин ящика будут 600х150мм

Чтобы механизм корректно выдвигался, нужно предусмотреть зазор между внутренним размером ниши и боковинами ящика, равный 13мм с каждой стороны.

Длина продольного ребра жесткости – 2042 мм. По центру размещается поперечное ребро и образует ниши, равные (2042-16)/2=1013мм.

Передняя и задняя панель выдвижного ящика (лоб ящика) будет по длине равна (1013-13х2-16х2)=955мм, сама деталь 955х150мм.

Дно ящика из ДВП 987х600 необходимо усилить жесткостью (слишком большое). Можно сделать перегородку (ее длина 600-16х2=568мм, а высота такая же, как у всего ящика).

Осталось рассчитать фасады. Обычно по бокам отнимают зазор в 2-3мм, а сверху и снизу 10мм, чтобы ящики не «шоркали» по полу при выдвижении. В нашем случае длина (2042/2)-2 = 1019мм, а высота 250-10 = 240мм.
