Как выбрать автоматический выключатель
Если у вас часто срабатывает автоматический выключатель на 16-20 А и обесточивает квартиру, не верьте тем, кто говорит, что нужно просто поставить автомат номиналом побольше. Новый автомат реагировать на перегрузки перестанет, но начнут гореть розетки.
Зачем менять автомат?
Любой электрик скажет: «При наличии отсутствия острой необходимости лучше в электропроводку дома своими руками не лезть». Последствия могут быть печальными. Когда же возникает такая необходимость?
Для того чтобы поменять розетку, нужно знать физику за 8-9 классы. С прочей электрической начинкой все немного сложнее. Если в квартире регулярно срабатывает автомат (автоматический выключатель в щитке) и пропадает свет, пора его менять.
Вероятно, автоматический выключатель выработал свой ресурс, даже несмотря на то, что срок, указанный в паспорте, еще не истек. Изношенный аппарат на 16 А может срабатывать при слабой нагрузке на сеть (10 А), а может не срабатывать при экстремальных значениях (произойдет спаивание контактов, дальше – пожар).
Напомним на всякий случай некоторые сведения из школьной программы:
- Мощность = Напряжение х Ток.
- Ток = Мощность Напряжение.
Напряжение в розетке – 220 В. На кофеварке указано 1200 Вт, значит, потребляемый ток будет 1200220=5,45 (А).
Если вам удалось сложить мощность всех домашних электроприборов и рассчитать общую силу тока, можете считать себя электриком второго уровня.

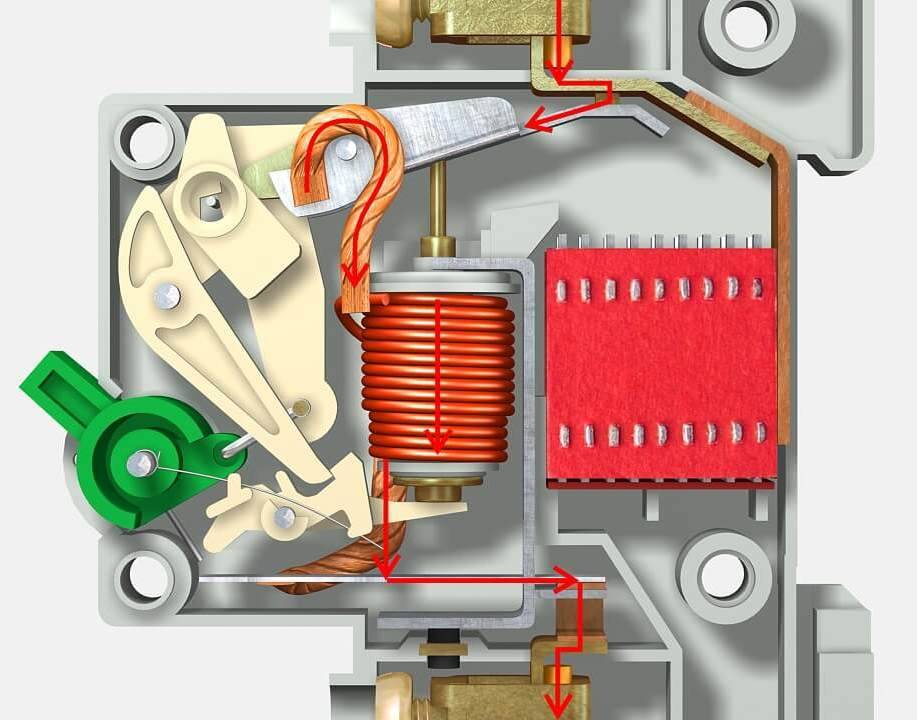

Как работает автомат и от чего он защищает

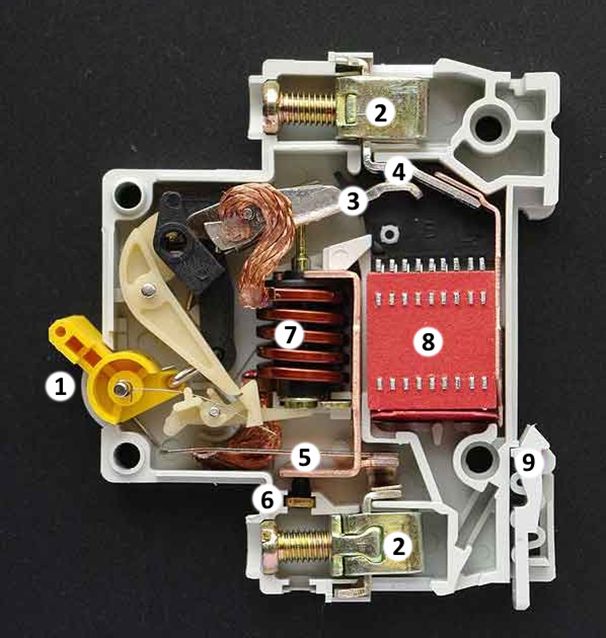

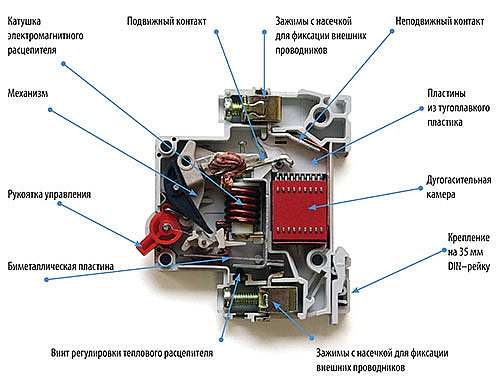

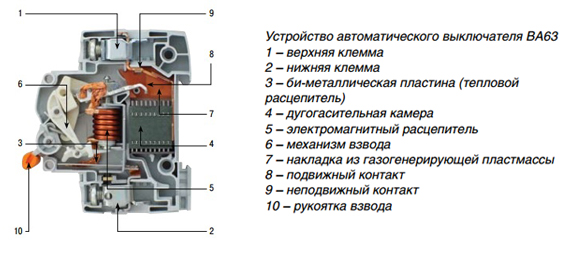

Внешне автоматический выключатель представляет собой пластиковый коробок с клеммами для подсоединения проводки, плюс тумблер. Лезть внутрь не обязательно

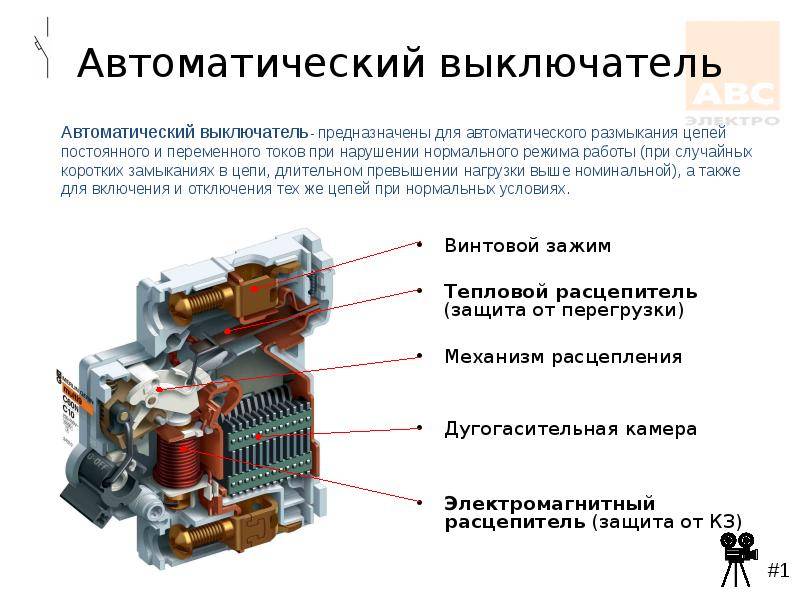

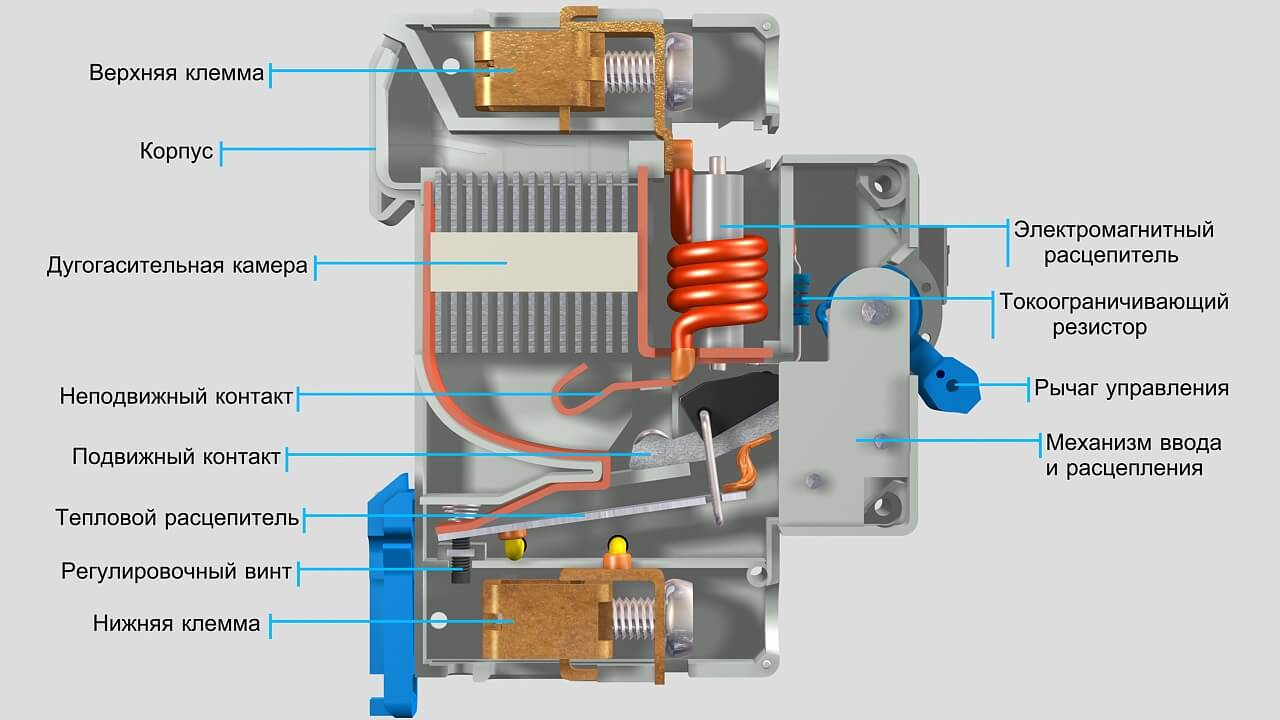

Для нас важно, что в нем установлены контакты, тепловой и электромагнитный расцепители, которые отвечают за обесточивание сети при повышенной и экстремальной нагрузке
Как расшифровать маркировку на автоматическом выключателе:
- Буква (A, B, C, D) – это класс автомата, она означает предел тока мгновенного срабатывания, то есть напряжения, когда автомат сразу же обесточивает сеть в квартире. В большинстве случаев в жилых домах будет стоять автомат с буквой C. Он будет моментально срабатывать при 5-10 кратном увеличении силы тока от номинала. То есть автомат с номиналом 10 А вырубит сеть без задержки при значении силы тока 50-100 А. Автомат с B-характеристикой (3-5 кратное превышение) тоже самое сделает при значении 30-50 А.
- Цифра указывает на номинальный ток, то есть значение, до которого автомат будет работать в штатном режиме, ничего не выключая. Тот же автомат на 10 А при превышении силы тока до 11,5 сработает лишь через два часа. При 14,5 подождет минуту, если перенапряжение сети не исчезнет, обесточит квартиру. И так далее, до пиковых значений, обозначенных буквой, когда сеть упадет без задержки.
- Рядом меньшим шрифтом будет стоять другая цифра (в тысячах ампер), обозначающая максимальное значение силы тока, при котором автомат сработает, не получив повреждений.
В чем здесь фокус, почему нельзя сразу отключить сеть, если превышено номинальное значение? Автомат учитывает кратковременные токи, возникающие в сети на доли секунды при включении электрооборудования. Когда вы включаете стиральную машину, пусковой ток может быть выше номинального в 2-3 раза.
Основная функция автоматического выключателя – защищать сеть от короткого замыкания и перегрузки. Когда по линии течет слишком большой ток, проводка нагревается. Если это происходит слишком долго – провод может загореться.
Автомату по большому счету все равно на ваши электроприборы, он их, вопреки расхожему мнению, не защищает от скачков напряжения. Но потерять микроволновку или чайник, подключенные к розетке, это одно, а перегоревшая проводка в стене или в люстре – другое.

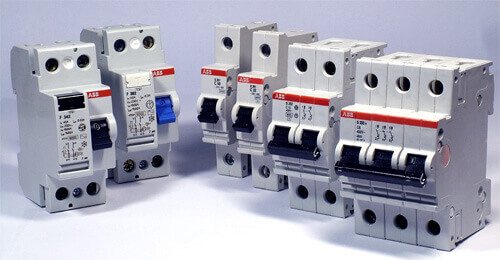

Основные виды
По маркировке рубильника в щитке можно узнать его тип, устройство и потенциальные возможности.
Установлена такая расшифровка:
- Р — рубильник;
- П — переключатель;
- П — переднее присоединение проводов;
- Б — боковая рукоятка;
- Ц — центральный рычаг;
- цифры — первые (1-3) число полюсов, (4-6) сила тока (1 – 100 А, 2 – 250 А, 4 – 400 А и 6 – 600 А).
Различные типы рубильников классифицируются по таким направлениям:
- Сила тока (100-1000 А).
- Количество полюсов (1-3).
- Вид тока (постоянный, переменный).
- Способ управления (сбоку, по центру).
- Способ присоединения проводов (переднее, заднее).
Направления тока (1-3).
- Присутствие предохранителя в ноже.
- Наличие системы гашения дуги.
- Установка вспомогательных контактов.
- Степень защиты (открытое и закрытое исполнение).
- Температурный режим эксплуатации (жаркий, холодный, умеренный).
Подробное описание прибора
Выключатель нагрузки представляет собой прогрессивный коммутационный прибор, снабженный дугогасительной камерой и приводом для автоматического или неавтоматического управления.
Отключающие устройства имеют расширенную рукоятку. Диапазон рабочих температур колеблется в пределах от –40 — +50 °С. Насечки на контактовых зажимах уменьшают теплопотери и увеличивают механическую устойчивость соединения
Предназначается для механического размыкания/смыкания группы контактов на участке находящейся под нагрузкой электрической цепи переменного тока. Подходит для коммутирования цепей низкого и высокого напряжения с рабочей нагрузкой.
При коротком замыкании не используется, так как разработан для погашения маломощной дуги и снятия номинальной нагрузки.
В производственных цехах и на предприятиях, занимающих большую площадь, обычно устанавливают автогазовые выключатели нагрузки. Эти элементы просты в эксплуатации и легко ремонтируются персоналом даже с невысокой квалификацией
Относится к классу высоковольтных приборов и, как правило, размещается в электрических установках, функционирующих под напряжением 6-10 киловольт, не оснащенных автоматической системой, предохраняющей сеть от короткого замыкания.
Отдельные продвинутые модули выключателей нагрузки снабжены специальным просмотровым окошкам. Через него можно наглядно убедиться в каком состоянии – сомкнутом или разомкнутом – в конкретный данный момент находятся контакты рубильника
Прибор снабжен усиленными контактами, имеющими пролонгированный срок службы, значительно превышающий эксплуатационный период контактных соединений у простых автоматов. Это обеспечивает возможность абсолютно безопасно обесточить находящуюся под нагрузкой линию и произвести все необходимые мероприятия.
Конструкция и принцип работы агрегата
Устройство для отключения нагрузки состоит из прочной сварной рамы, снабженной специальным валом. На ней стоят 6 опорных изоляторов. К трем, располагающимся в нижней части, шарнирно прикрепляются контактные ножи, а на остальных элементах, находящихся наверху, держатся главные и дугогасительные контакты. Изоляционные тяги корректно осуществляют передачу движения от валовых рычажных элементов непосредственно к контактным ножам.
Агрегат снабжен отключающими пружинами, приваренными к концам вала. Они позволяют с определенной скоростью деактивировать выключатель после того, как механизм свободного расцепления провода оказывается освобожденным
Контакты, отвечающие за дугогашение, размыкаются в специальных дугогасительных камерах, изготовленных из фенопласта. Этот материал имеет высокую механическую и коррозийную стойкость, демонстрирует чрезвычайную прочность и обладает беспрецедентно высокими электроизоляционными характеристиками.
Внутренние вкладыши, находящиеся в камерах, сделаны из стеклонаполненного полиамита, отличающегося плотной структурой и ударной устойчивостью. Дугообразная форма камер и вкладышей дает возможность подвижным дугогасительным контактам входить внутрь легко и без напряжения.
Приборы для выключения нагрузки в электрических сетях применяют для прерывания/возобновления подачи напряжения на подстанциях, отвечающих за распределение электроэнергии в городской и сельской местности
При активации прибора в первую очередь замыкаются дугогасительные контакты, а уже следом за ними ножи замыкают основные контакты. В момент отключения все происходит наоборот: сначала размыкаются главные и только после них дугогасительные контакты.
Монтаж переносного заземления на устройство отключения напряжения обеспечит безопасность сети и позволит без риска проводить любые плановые или ремонтные работы с электросистемой и оборудованием
В неактивном режиме подвижный дугогасительный контакт создает четко видимый воздушный промежуток с дугопоглащающей камерой, точно такой же, как в традиционном разъединителе. Непосредственно в момент отключения между дугогасительными контактами образуется дуга.
Под воздействием высокой температуры дуги вкладыш из стеклонаполненного полиамида выделяет специфические газы. Этот поток, появившийся в камере, гасит дугу, обеспечивая дальнейшую безопасность для работы с токовой цепью и электрооборудованием.
Сравнение
Главное отличие выключателя от разъединителя заключается в том, что первое устройство обеспечивает относительно кратковременное размыкание элементов электрической цепи (и при этом не всегда просматриваемое), второе — как правило, длительное (и притом хорошо просматриваемое).
Первый термин чаще всего соответствует известному бытовому прибору, с помощью которого включается или выключается свет в помещении. Второй — девайсу, в основном задействуемому в промышленной сфере как элемент электроустановок.
Стоит отметить, что и в промышленности есть особые выключатели, и они функционально могут ощутимо отличаться от разъединителей, используемых в той же инфраструктуре. Так, выключатели электроустановок, к примеру, могут осуществлять коммутацию токов при достаточно высокой нагрузке, в то время как не все разъединители способны применяться в аналогичных целях.
Определив, в чем разница между выключателем и разъединителем, зафиксируем выводы в таблице.

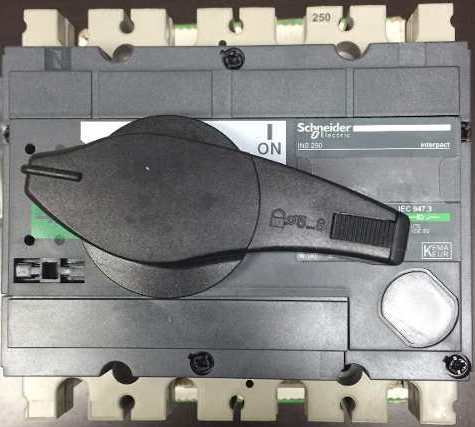

Краткий обзор функционала продукции серии Compact INS/INV от Schneider Electric
Для чего нужны выключатели-разъединители? Данный коммутационный аппарат, прежде всего, предназначен для коммутации номинальных токов в ручном режиме. Главное отличие выключателей-разъединителей от автоматических выключателей в том, что они не осуществляют защиту цепей от аварийных режимов работы – перегрузки и короткого замыкания. Какие функции еще выполняет данные коммутационные аппараты?
В данной статье кратко охарактеризуем выключатели-разъединители на примере электрических аппаратов серии Compact INS/INV известного производителя Schneider Electric.
Основными преимуществами выключателей данного типа является простота конструкции, широкая область применения, соответствие международным стандартам, а также возможность расширения функционала посредством установки различных дополнительных устройств. При этом огромным преимуществом является то, что обеспечивается полная безопасность персонала при эксплуатации данных электротехнических устройств.
Коммутационные аппараты рассматриваемой серии могут иметь несколько вариантов исполнения:
Compact INS – коммутационный аппарат, в котором создается гарантированный разрыв контактов. При отключении данного выключателя-разъединителя нет возможности наглядно увидеть разрыв контактов. Гарантированное разъединение – такая особенность конструкции механического устройства, при которой положение управляющей рукоятки соответствует фактическому положению контактов коммутационного аппарата;
Преимущества и отличия от вводного автомата
Вводной автомат — это автовыключатель. Его устанавливают на вводе линии электросетей в жилое помещение (дом, квартира, дача). Имеет невысокий уровень защиты и может сгореть при подключении мощных электроприборов. При этом при частом использовании вводного электровыключателя просто для включения/выключения света — есть вероятность, что он может перегреться и сгореть.
Внешнем видом обычный автомат практически не отличается, однако конструктивно внутри упрощен. Модульный тип в отличие от вводного автомата по габаритам и размерам обычно больше, а прижимная сила внутри выше.
Модуль нагрузки может применяться как для защиты электросетей жилых и коммерческих площадей, использующих электроприборы небольшой мощности, так и на промышленных предприятиях и заводах, где используют агрегаты и механизмы небольшой мощности. Применение простых автоматов для промышленных мощностей — неэффективно.
Модуль-автовыключатели имеют преимущества:
- относительно невысокая цена;
- повышенная электро-изностойкость;
- можно применять при умеренных перегрузках;
- больший срок эксплуатации в сравнении с вводными автоматами;
- возможность установки на промышленных предприятиях с агрегатами небольшой мощности;
- высокий уровень защиты от перегрузок в электросети и от коротких замыканий;
- высокий порог срабатывания защиты во время перегрузок на ЛЭП;
- быстрая скорость реакции на перегрузки.
Достоинства автоматических электровыключателей модульного типа очевидны. А небольшая разница в стоимости с вводным автоматом определяют выбор в пользу качества и надежности.

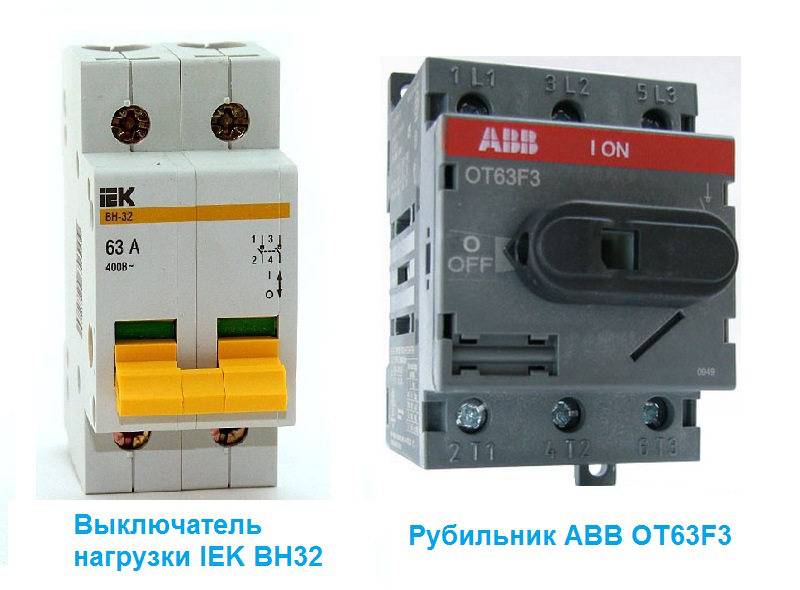

В принципе мини-рубильники и выключатели нагрузки это одно и тоже. Они свободно продаются в магазинах, но пользуются меньшим спросом, чем автоматические выключатели. Мини-рубильники представляют собой устройства, которые используются для коммутации (включения — отключения) цепей под нагрузкой. Они изготавливаются в модульном исполнении и по внешнему виду похожи на обычные автоматы.
Часто задают вопрос: «Зачем нужны мини-рубильники и выключатели нагрузки?» Тем более они стоят намного дороже тех же самых автоматических выключателей. Давайте тут попробуем разобраться с этим вопросом.
Что такое выключатель нагрузки?
Это устройство, которое позволяет быстро произвести включение или отключение какой-либо цепи, находящейся под нагрузкой.
Выключатели нагрузки имеют усиленные контакты, срок службы которых намного превышает срок службы контактов простых автоматов. Это необходимо для возможности безопасного обесточивания линии, которая находится под нагрузкой. Если отключать нагрузку обычным автоматическим выключателем, то дуга, которая образуется при разрыве цепи, со временем может спровоцировать слипание контактов. Поэтому обычные автоматы нельзя использовать для включения-отключения нагрузки. Они нужны для защиты электропроводки при возникновении не штатной ситуации в защищаемой ими цепи электропитания.
Также некоторые модели выключателей нагрузки имеют двойной разрыв контакта, что позволяет гарантировать полное обесточивание отключаемой линии.
Для того чтобы можно было убедиться визуально, что контакты мини-рубильника разорвались, на некоторых моделях есть специальное смотровое окошко. Через него видно в каком состоянии (замкнутом или разомкнутом) находятся контакты рубильника.
Например, это реализовано у фирмы TDM. Тут окошко находится над ручкой управления. Также в таких моделях реализована функция защиты от случайного отключения или включения мини-рубильника. На передней модели есть подобие винта под шлицевую отвертку, который обозначен на корпусе «Блок — 100А». Например, отключили такой выключатель нагрузки, повернули отверткой болт «Блок-100А», таким образом заблокировали ручку управления и пошли смело работать. Для того чтобы обратно включить этот рубильник необходимо снять ручку с заблокированного положения.
Баковые и маломасляные выключатели
Оба устройства представляют собой масляные типы высоковольтных выключателей. Деионизация дуговых промежутков в каждом из них осуществляется одними и теми же методами. Они отличаются друг от друга лишь количеством используемого масла, а также способами, с помощью которых контактная система изолируется от заземленного основания.
Баковые устройства в настоящее время сняты с производства, поскольку у них имелись серьезные недостатки. Уровень масла в баке требовалось постоянно контролировать. Оно использовалось в большом объеме, из-за чего замена масла отнимала много времени. Эти приборы относились к категории взрыво- и пожароопасных и не могли устанавливаться внутри помещений.
На смену им пришли маломасляные или горшковые выключатели, рассчитанные на все виды напряжений. Они могут устанавливаться в любые распределительные устройства, как закрытого, так и открытого типа. Масло в данном случае выступает прежде всего в качестве дугогасящей среды и лишь частично выполняет функции изоляции между разомкнутыми контактами.
Токоведущие части изолируются между собой с помощью фарфора и других твердых изолирующих материалов. Выключатели для внутренней установки оборудованы контактами, помещенными в стальной бачок или горшок. Эта конструктивная особенность дала название всему устройству. В зависимости от модели, приводы высоковольтных выключателей могут различаться между собой.
Приборы, рассчитанные на работу при напряжении 35 кВ, помещаются в фарфоровом корпусе. Наибольшее распространение получили подвесные устройства ВМГ-10 и ВМП-10 на 6-10 кВ. У них крепление корпуса осуществляется с помощью фарфоровых изоляторов к основанию, общему для всех полюсов. В свою очередь, каждый полюс оборудуется одним разрывом контактов и камерой для гашения дуги.
При работе с большими номинальными токами недостаточно одной пары контактов, которые одновременно являются рабочими и дугогасительными. Поэтому снаружи выключателя отдельно устанавливаются рабочие контакты, а внутри металлического бачка – дугогасительные.
Маломасляные выключатели используются в закрытых распределительных устройствах на подстанциях и электростанциях напряжением 6, 10, 20, 35 и 110 кВ. Кроме того, они устанавливаются в комплектных и открытых распределительных устройствах.
Разновидности высоковольтных выключателей нагрузки
Выключатели нагрузки типы имеют следующие.
Автогазовые:
BHA-10/630. Такой тип выключателя обеспечивает коммутацию электрических трехфазных цепей на напряжение в 6000 и 10000 В, частота которых равна 50 Гц, находящихся под нагрузкой. Предусматривается автоматическое заземление выключенных линий специальными заземляющими ножами. Эти модели устройств устанавливают в основном на трансформаторных подстанциях, в устройствах распределительных и в боксах обслуживания. Тип дугогасителя – автогазовый, привод может быть как ручного управления, так и электрического. Рассчитаны агрегаты на двадцатипятилетний срок работы с промежуточными капитальными ремонтами через каждые две тысячи операций.
- ВНБ-10/630. Выключатель нагрузки 10 кв повышенной скорости отключения используют в нагруженных цепях с силой тока до 630A. У него нейтральный провод заземлен либо изолирован. Узлы применения – это одностороннего обслуживания камеры стационарные, подстанции трансформаторных устройств, шкафы распределителей комплектных, также ими проводят замену старых модификаций выключателей. Система гашения дуги при помощи выделения газа.
- BHP-10/630. Работает по аналогии с выключателем BHA-10/630, но привод имеет только ручное исполнение. Может быть укомплектован заземляющими контактами и дополнительными предохранителями.
Вакуумные:
- ВБСК-10-20/1000. Выключатели нагрузок, рассчитанные на напряжение до 12000 В, которые способны коммутировать цепи электрические (трехфазные с нейтралью изолированной) в режимах нормальной работы и в аварийных ситуациях. Устройства применяют во всех вышеперечисленных системах, а также когда проводят замену выключателей маломасляных. Выключатели этого типа имеют малые габариты, поэтому удобны для монтажа в разных типах распредкоробок.
- BB\TEL. Универсальный разъединительный прибор, система гашения дуги которого основана на затухании ее в глубоком вакууме. Фиксирует контакты дугогашения при замыкании электромагнитный механизм. Отличаются эти системы большим ресурсом и высокой износостойкостью. Они малогабаритны и не требуют ремонта.
- BBT-10-20. Вакуумный тип выключателя с моторно-пружинным приводом, который предназначен для тех же целей, что и ВБСК-10-20/1000, но этот выключатель нагрузки 10 кв выдерживает только.
Устройства разъединители:
- РВЗ-10/630 разработаны для коммутационных целей при работе с высоким напряжением, но отсутствием нагрузочных токов. При помощи их можно проводить переподключение и изменение схем, осуществляются ремонтные работы в безопасном режиме (обесточенные линии). Имеют конструкцию привода рычажного принципа действия.
- РЛНД — выполняют те же функции, но допустимы для установки вне помещения.
Элегазовые выключатели
Рисунок 1 – Конструкция элегазового выключателя
Элегазовый выключатель работает за счет изоляции фаз между собой с помощью газа(обычно используется электропроточный газ SF6 – так называемый «элегаз»). При поступлении сигнала отключения оборудования контакты камер размыкаются. Они создают электрическую дугу, которая размещается в газовой среде. Дуга разделяет газ на отдельные компоненты, а высокое давление в резервуаре способствует ее гашению.
Преимущества:
- Многофункциональность(может использоваться при любом напряжении)
- Высокая скорость срабатывания
- Возможность использования в критических ситуациях(пожар, землетрясение)
- Большой срок службы
Недостатки:
- Большая цена конструкцииНевозможность работы при низких температурах
- Сложность обслуживания
- Необходимость установки специального фундамента для такой конструкции
Выключатели нагрузки серии ВНА
Выключатель нагрузки автогазовый (ВНА) предназначен для коммутации под нагрузкой цепей трехфазного тока 630А частотой 50 Гц напряжением 6 или 10 кВ в камерах сборных одностороннего обслуживания (КСО), в шкафах комплектных распределительных устройств (КРУ) и в комплектных трансформаторных подстанциях (КТП). В качестве дугогасящего элемента служит дугогасительная камера из полиметилметакрилата в полиамидном корпусе.
Условия эксплуатации:
- высота установки над уровнем моря не более 1000 м;
- температура окружающего воздуха от минус 45° С до плюс 40° С;
- окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров, а также производственной пыли в количествах, нарушающих работу выключателя;
- рабочее положение в пространстве — установка на вертикальной плоскости. Допускается отклонение от вертикального положения 5° в любую сторону учитывая, что подвижные контакты должны откидываться вниз.
Условное обозначение выключателя нагрузки ВНА
ВНА-П(Л)-I(II)(III)-10/630-20з(зп) УХЛ2
- В — выключатель;
- Н — нагрузки;
- А — автогазовый;
- П, Л — правосторонний (левосторонний) привод;
- I, II, III — расположение заземляющих ножей сверху, снизу, с двух сторон;
- 10 — номинальное напряжение, кВ;
- 630 — номинальный ток, А;
- 20 — предельный сквозной ток, кА;
- з, зп — с заземляющими ножами, с заземляющими ножами и предохранителями;
- УХЛ2 — климатическое исполнение и категория размещения.
Конструкция и принцип действия
Выключатель нагрузки ВНА состоит из рамы, вала управления подвижными токоведущими контактами и вала управления заземляющими ножами. На трех нижних изоляторах шарнирно закреплены подвижные токоведущие контакты совместно с подвижными дугогасительными контактами. На трех верхних изоляторах закреплены неподвижные токоведущие контакты, неподвижные дугогасительные контакты и дугогасительная камера. Движение от рычагов вала к подвижным контактам передаются при помощи тяговых изоляторов из стеклонаполненного полиамида.
Установка выключателя ВНА-П-10/630-II-20з УХЛ2 в камере КСО-393
1 — выключатель нагрузки, 2 — привод ПР-10 главных ножей, 3 — привод ПР-10 заземляющих ножей, 4 — тяга главных ножей, 5 — тяга за заземляющих ножей
Для отключения выключателя установлены две пружины: отключающая и депфирующая, также для смягчения ударов при отключении установлен резиновый буфер.
Дугогасительные камеры из полиметилметакрилата предназначены для гашении электрической дуги при размыкании дугогасительных контактов, потоком газа образующегося в результате воздействия высокой температуры на газогенерирующий материал камеры. При включении выключателя сначала замыкаются главные контакты, а затем дугогасительные, при отключении сначала размыкаются главные контакты а затем дугогасительные.
Работа выключателя осуществляется при помощи пружинного механизма.
В конструкции выключателя предусмотрена блокировка которая обеспечивает:
- Невозможность включения выключателя при включенных заземляющих ножах.
- Невозможность включения заземляющих ножей при включенном положении выключателя.
Включение и отключение выключателя осуществляется при помощи ручного привода типа ПР-10. Привод соединяется с валом пружинного механизма включения при помощи тяги (в комплект поставки не входит). Включение осуществляется при передаче поступательного движения от привода ПР-10 через тягу на вал пружинного механизма, при этом происходит сжатие включающей пружины включающего механизма, переход ее через мертвую точку и последующее включение главного вала выключателя. Отключение происходит аналогичным образом.
Выключатель типа ВНА с заземляющими ножами и предохранителями дополнительно имеет отдельную полураму заземлителя и смонтированные на изоляторах контакты типа КО для установки патронов предохранителей серии ПТ. Заземлитель и выключатель соединяются между собой блокировкой.
Технические характеристики выключателей нагрузки ВНА
| Параметр | Значение |
| Номинальное напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальный ток, А | 630 |
| Номинальный ток отключения при rкоэффициенте мощности более 0,7, А | 630 |
| Номинальный ток термической стойкости, кА | 20 |
| Номинальный ток электродинамической стойкости, кА | 51 |
| Время протекания тока короткого замыкания, с | 1 |
| Время отключения, не более, с | 0,2 |
| Собственное время включения, не более, с | 0,2 |
| Масса, кг | 38 |
Выбрать выключатель нагрузки ВНА…
Основные характеристики автоматических выключателей
К основным характеристикам, на которые необходимо обращать внимание при выборе, можно отнести:
- Количество полюсов
- Рабочее напряжение
- Класс токоограничения
- Номинальный ток
- Отключающая способность (ток короткого замыкания)
- Время-токовая характеристика

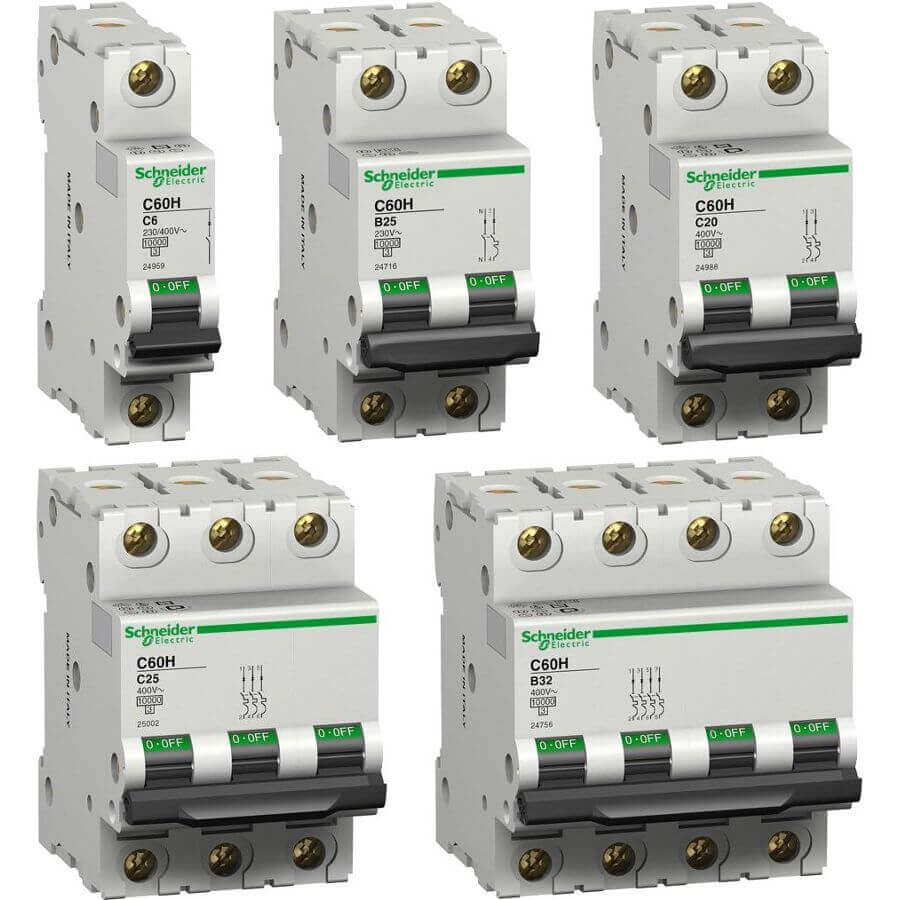

Количество полюсов
Я думаю, с этим параметром все понятно. В случае однофазной цепи устанавливаются автомат однополюсной или двухполюсной. Для трехфазных цепей применяют трех и четырехполюсные автоматы.
Единственное, что здесь можно отметить, что конструктивно двух и четырехполюсные автоматы могут быть выполнены с защитой всех полюсов, либо только фазных.
Рабочее напряжение
Следующий параметр — рабочее напряжение автомата. Этот параметр должен быть равным или больше номинального напряжения сети.
Класс токоограничения
Данный параметр указывает на время гашения дуги, или если говорить более развернуто, время от момента начала размыкания силовых контактов автоматического выключателя до момента полного гашения электрической дуги в дугогасительной камере.
Современные выключатели имеют третий класс, то есть дуга в них гасится за 3-5 миллисекунд.
Номинальный ток (In)
Этот параметр показывает значение допустимого тока автомата, при превышении которого он отключится и разомкнет цепь. Номинальный ток автомата выбирается в зависимости от сечения кабеля и мощности потребителей.
Например, нам надо подобрать автоматический выключатель для комнаты. Для начала определим общую суммарную мощность. Для этого необходимо суммировать мощность всех электроприборов, которые находятся в комнате. Предположим, общая мощность составляет 4000 Вт. Далее рассчитаем силу тока по формуле:
I = P/U
где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети.
В нашем случае, разделив 4000 на 220 получим 18,18 А. Зная величину тока, подбираем сечение провода. Для 18,18 А, выбираем сечение провода 2,5 кв.мм. Для данного сечения подбираем ближайшее значение номинального тока автомата и округляем в меньшую сторону. Значение номинального тока автомата будет составлять 16 А.
Отключающая способность
Данная характеристика показывает величину максимального тока, которую может выдержать автомат без последствий, то есть подвижные контакты автомата не приварятся к неподвижным в следствии возникновения и гашения дуги при размыкании.
Чем выше будет отключающая способность автомата, тем больше вероятность, что он прослужит дольше, но при этом и цена будет выше, причем иногда значительно.
Необходимость использования автоматического выключателя, с тем или иным максимальным током срабатывания, зависит от места подключения их в цепи по отношению к источнику электроэнергии, протяженности трассы, качества поставляемой электроэнергии. Вообще, при выборе данной характеристики автомата, руководствуются расчетными токами короткого замыкания.
У нас, в жилых помещениях используются автоматы с током срабатывания 4,5 или 6 кА, хотя, насколько мне известно, в Европе запрещено использование автоматических выключателей с отключающей способностью менее 6 кА.
Время-токовые характеристики отключения
Этот параметр показывает, за какой промежуток времени автомат отключится при прохождении через него тока, превышающего номинальный ток.
Существует несколько типов время-токовых характеристик, в зависимости от назначения.
На практике распространение получили только три типа – B, C, D.
- Тип B (кратковременное увеличение тока в 3-5 раз от номинального) применяются для защиты потребителей с преимущественно активной нагрузкой (цепи освещения, обогреватели, печи). Применяются в основном в квартирах и жилых помещениях.
- Тип C (кратковременное увеличение тока в 5-10 раз от номинального) наиболее широко применяемые. Предназначены для защиты цепей установок с небольшими пусковыми токами — розетки, холодильники, кондиционеры, газоразрядные лампы.
- Тип D (кратковременное увеличение тока в 10-50 раз от номинального) применяются в основном для защиты электродвигателей с частым запуском и большим пусковым током. Используются чаще всего на промышленных производствах.
Остальные типы характеристик можно не рассматривать, так как применяются они очень редко и в продаже их найти проблематично.
В завершении статьи хотел бы сказать, что автоматический выключатель устройство хоть и простое, но очень важное, поэтому выбор автоматического выключателя — дело ответственное, так как в случае возникновения аварийной ситуации правильно выбранный автоматический выключатель защищает не только имущество, электрооборудование, но и вас
Что такое автомат
Автоматический выключатель – это тоже коммутационный прибор, но уже предназначенный для коммутации электрических цепей и их защиты. В нём есть два расцепителя – тепловой и электромагнитный. Тепловой отключает нагрузку при незначительных перегрузках, а электромагнитный – при коротких замыканиях на линии или подключенном оборудовании. Таким образом уменьшается риск возгорания и порчи кабельных линий.
В настоящее время на вводе в дома и квартиры устанавливаются именно автоматические выключатели. Они также бывают с различным числом полюсов. Если в автомат подключается три фазы и три провода соответственно – тогда говорят, что он трёхполюсный. А если на аппарате всего две клеммы для подключения проводников, то он однофазный или однополюсный.
В зависимости от конструкции и параметров расцепителей различают времятоковые характеристики – величина при которой произойдет автоматическое отключение защищаемой цепи. Обозначается буквами латинского алфавита. Например, маркировка C16 – значит, что это автоматический выключатель с номинальным током в 16А с времятоковой характеристикой C, что является основным отличием приборов с разным номинальным током.
Его изображение на схеме приведено ниже.
Типовую схему подключения приборов с разным количеством полюсов вы можете видеть на следующей схеме электрощита:
