Выключатели света с задержкой времени выключения

Разновидности

По принципу устройства и функционирования розетки-таймеры делятся на две обширные группы:

Механические

Образец механической розетки-таймера

Принцип работы розетки с таймером механического типа заключается в замыкании и размыкании проводников за счёт непрерывного вращения специального устройства. В старых моделях возрастом более тридцати лет роль такого устройства играл механизм, состоящий из спиральной пружины и шестерёнок, аналогичный часовому.

На сегодняшний же день его заменили тихоходные импульсные электродвигатели, в результате чего:

• Звук работы устройства стал тише;
• Появилась зависимость от наличия электропитания.

Ниже на схеме вы можете ознакомиться с основными элементами рассматриваемого устройства:

Схема основных элементов механической розетки с таймером

Несомненным преимуществом данного типа розеток-таймеров является их относительно низкая цена. Электронные модели, о которых речь пойдёт немного ниже, конечно же, стоят дороже.

Но и недостатков, к сожалению, тоже хватает:

1. Уже упомянутая мной зависимость от электроэнергии.

Тут сразу «всплывают» две проблемы:

• В случае поломки на линии электропередач, рассматриваемый прибор попросту не будет работать. Хотя, с другой стороны, после того, как аварию устранят, он всё-таки выполнит своё предназначение, что может оказаться весьма вовремя в зависимости от ситуации;
• Если же частота переменного тока в используемой сети отклоняется от пятидесяти Герц, то импульсный электродвигатель начинает либо опаздывать, либо спешить;

1. Ограниченный период действия заданной программы, который обусловлен возможностями передаточного числа редуктора. Таким образом, запрограммировать механическую розетку с таймером можно лишь на одни сутки, что не всегда удобно;

Настройку выполнить можно лишь на 24 часа

Также стоит отметить, что бывают экземпляры, устанавливаемые вместо классических розеток, и экземпляры, оснащённые штекерами, которые позволяют попросту вставить устройство в любую уже установленную классическую розетку.

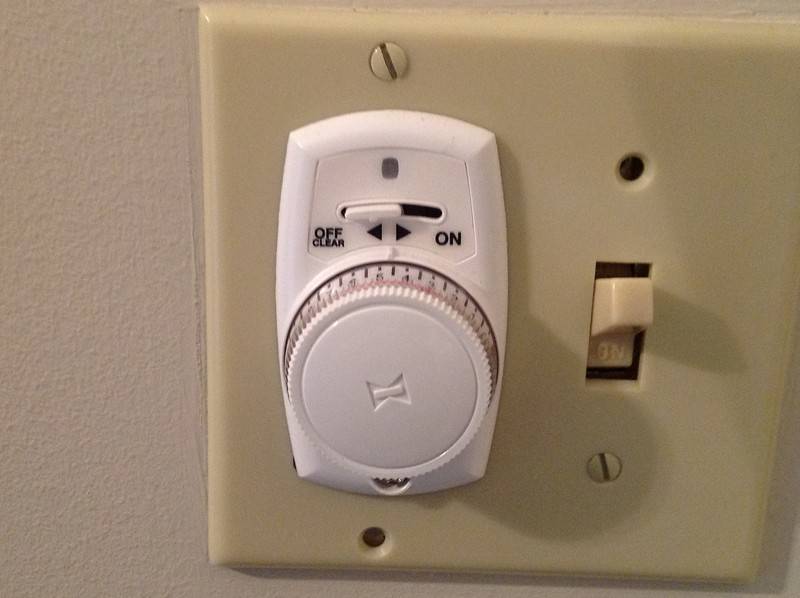

Механическая розетка с кнопкой выключения и штекером

Как настроить такой прибор?

В этом вопросе, кстати, механика тоже уступает электронике, так как здесь установка нужного временного периода выполняется несколько сложнее:

1. Переключатель ставим в непрерывный режим;
2. Вращаем диск, фиксируя нужное время;
3. Нажимаем или отжимаем кнопки по периметру диска, обозначая моменты включения и выключения устройства;
4. Вставляем вилку шнура нужного прибора в посадочное место розетки-таймера;

Штепсель электроприбора в посадочном месте автоматического устройства регулировки подачи электрического тока

1. Переводим боковую кнопку в управляемый режим работы. Включённое устройство издаёт негромкий жужжащий звук.

Электронные

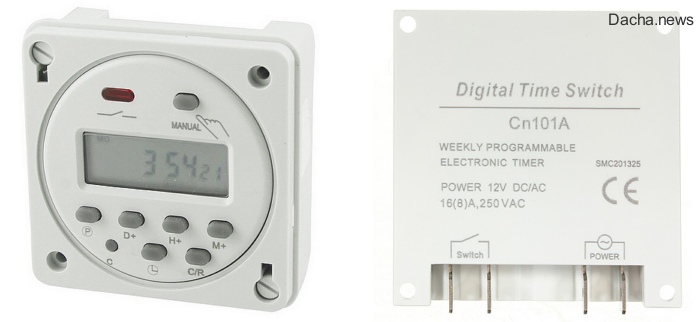

Розетка с электронным таймером

Здесь за выключение и включение розетки отвечают релейные схемы, которыми управляет процессор.

Такое устройство повышает стоимость прибора, но и даёт потрясающие возможности:

1. Элементарная интуитивная инструкция управления. Достаточно понажимать подписанные кнопки, чтобы добиться нужного режима рассматриваемого аппарата;

Настройка электронной розетки-таймера не доставляет никаких проблем

1. Возможность задания программы на неделю, а в некоторых моделях даже на месяц. То есть, вы можете учесть выходные, когда ваш режим дня меняется, или эксклюзивные неповторяющиеся события, распланировать работу электроприборов на время ваших длительных отъездов и многое другое. По сути, вы на шаг приближаетесь к тому, что ваш дом становится «умным»;
2. Отсутствие зависимости от электроснабжения. Встроенные аккумуляторы дадут возможность продолжать функционировать даже в периоды аварийного отключения света;
3. Выполнение функции часов. Мелочь, но всё равно полезно.

Розетка с электронным таймером показывает время и день недели

В общем, если вам необходимо время работы одного или нескольких электрических приборов расписать на более длительный срок, нежели одни сутки, то покупать следует именно электронную розетку с таймером.

Характеристики установок

По характеристикам определяется возможность использования приборов в тех или иных рабочих условиях. Свойства установок задержки времени имеют четыре направления:

• Диапазон времени задержки. Он может регулироваться в больших пределах.
• Стабильность работы. Этот параметр относится к электронным приборам и характеризует возможность прибора функционировать при изменении напряжения питания.
• Долговечность, измеряемая в циклах включения-выключения.
• Электронные приборы характеризуются потребляемой мощностью.

Наиболее часто используемые алгоритмы:

• Задержка включения — после подачи электропитания на таймер выходной импульс образуется после отсчёта установленного времени.
• Импульс формируется при включении — сигнал появляется в момент включения электропитания таймера и исчезает после окончания установленного времени.
• После включения электропитания таймера выходной сигнал появляется в момент снятия управляющего сигнала и исчезает через установленное время.
• Задержка выключения после отключения электропитания — выходной сигнал появляется в момент включения питания таймера и исчезает через установленное время после отключения.
• Циклический режим — после включения электропитания таймера время импульса чередуется со временем паузы и так до отключения электропитания.

Для того чтобы подключить таймер, необходимо знать, в какой сети он будет монтироваться — однофазной или трехфазной

Важно учитывать, что будет коммутировать этот таймер, какую нагрузку нужно отключать или включать. Используя эти данные, можно подобрать устройство с необходимыми характеристиками

Где можно использовать

Управление электроприборами

Сюда входят практически любое электрооборудование: домашняя бытовая техника, отопление, водяные насосы для полива, аквариумное оборудование, подогрев и освещение вольеров с животными. Назначайте интервалы включения-выключения, автоматизируя процесс, и получайте значительную экономию электроэнергии.

Управление освещением

Автоматизированное включение освещения во дворе или внутри дома в темное время суток избавит вас от самостоятельных действий и сэкономит массу времени.

Часто автоматическое включение света в доме используют в целях безопасности, чтобы отвадить нежелательных гостей от имущества, когда хозяева отсутствуют. В таком случае нужно купить розетку с таймером с функцией генерации случайных включений и выключений.

Управление сельскохозяйственной деятельностью

Если вы владелец сельскохозяйственной фермы, то автоматизация будет просто необходима. Настроив таким образом полив и вентиляцию теплиц, освещение вольеров и кормление животных, можно добиться существенных результатов в регулировании бизнес-процессов и высвободить массу времени, экономя при этом дорогостоящую в таких объемах электроэнергию.

К слову, использование умных розеток позволяет в перспективе экономить 30-40 % всех месячных затрат на электричество.

Что это такое?

Розеточное программируемое устройство на 220 В конструктивно представляет собой устройство обычной розетки, единственное различие заключается в наличии встроенного таймера.

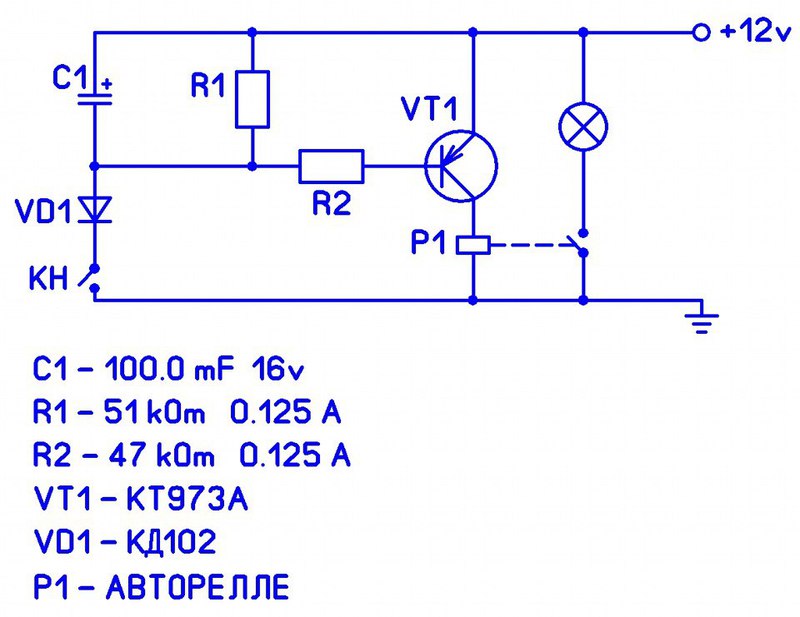

Конструкция и принцип работы

Механическое устройство такой розетки оснащается рычажком, а электронное — системой электронного управления с клавишами и цифровым экраном. При необходимости допускается отдельное подключение и программирование таймеров, которые врезаются в проводку или к группе электрического оборудования.

Принципа действия основан на коммутации контактов. Метод коммутации в устройствах заключается на замыкании проводников в результате срабатывания временного реле.

Nikolay Kaposhko рассказал о принципе работы механического устройства с таймером.

Предназначение и варианты использования

Эксплуатация и применение розетки с таймером актуально для экономии энергии, которую потребляют электроприборы. Использование таких устройств обеспечивает не только экономию, но и автоматическое управление питанием в доме или квартире. Многие модели электрических розеток для низких или высоких температур можно запрограммировать так, чтобы они могли включать или выключать полив огорода. То же самое касается активации освещения на определенных участках территории или в комнатах квартиры. Благодаря широкому назначению розетки могут использоваться для регулировки отопления в доме или отключения и активации бытовых приборов.

Использование таких устройств дает возможность производить настройку программы включения в указанное время:

• насосов;
• кондиционеров;
• вентиляторов и прочих устройств.

С учетом типа определенной модели, а также ее технических характеристик, устройство позволяет осуществить конфигурирование двух типов программ:

1. Суточная. В этом случае все настройки вбиваются на одни сутки и выполняются в течение 24 часов.
2. Недельная. С помощью этой функции у потребителя есть возможность настроить начало и конец работы электрического оборудования и устройств на каждый день недели.

С помощью таких устройств с таймером включения и выключения можно сразу решить несколько задач:

1. Управлять бытовой техникой и оборудованием. Автоматическая активация мультиварки, стиральной машины и других устройств может быть полезна для хозяйки.
2. Управлять светом и осветительными приборами. Если вы хотите предотвратить проникновение преступников в дом, то можно настроить автоматическую активацию музыки или освещения. Это позволит создать у злоумышленников впечатление и эффект наличия хозяев в помещении.
3. Автоматизировать сельскохозяйственные работы, в частности, речь идет только о тех процессах, выполнение которых не требует вмешательства человека. К примеру, можно автоматизировать работу вентиляции в теплицах и т. д.

О назначении устройств с таймерами рассказал канал ChipiDip.

Основные характеристики прибора

Выключатель с таймаром — многофункциональное устройство, позволяющее экономить электричество

Выключатель с реле времени даёт возможность целесообразно и экономно потреблять электрическую энергию, исполняя ресурсосберегающую функцию. Этот интеллектуальный прибор оснащён интегрированной программой, благодаря которой пользователи могут устанавливать параметры функционирования осветительных и энергозависимых устройств.

Автоматический выключатель должен соответствовать таким характеристикам:

• Иметь предельно долгие параметры времени, на которое можно его запрограммировать. Чем больше диапазон времени, тем больше функций способен выполнять прибор.
• Обладать высоким показателем точности с учётом интервалов времени, не допускать ошибок при функционировании касательно факта срабатывания реле – устройство включения/выключения.
• Иметь малую дискретность, высокую стойкость против колебаний напряжения, функционировать в диапазоне 230 В с показателем силы тока 16А.
• Обладать достаточным функционалом для настройки различных задач по оптимизации расхода электроресурсов. Поддерживать иной тип коммутаций.

Приборы выполняют массу функций:

• включают и выключают освещение, как внутреннего типа, так и уличного;
• отслеживают режимы функционирования энергозависимых приборов;
• поддерживают микроклимат в комнатах на установленном уровне;
• гарантируют включение/отключение отопления в автоматическом режиме;
• включают/выключают вентилятор и элементы системы охраны;
• регулируют режимы функционирования рекламных билбордов;
• контролируют системы жизнеобеспечения больших аквариумов;
• управляют системами полива и орошения.

Автоматический переключатель создаёт эффект присутствия владельцев жилища. Это является дополнительной защитой от несанкционированных проникновений.

Критерии грамотного выбора

Практически во всех изделиях этого типа нагрузочная способность составляет 16 А с частотой в 50 Гц для переменного тока в 230 В. Но некоторые нерадивые производители в стремлении сэкономить используют размыкающие устройства низкого качества. В них проводники не рассчитаны на большой пусковой ток поскольку отличаются малым сечением.

Розетки-таймеры сомнительного производства не стоит использовать для управления полуторакиловатными водонагревателями и другими потребителями большой мощности

При выборе розетки с таймером следует ориентироваться на ряд параметров:

1. Максимальное время программирования либо же диапазон отрезков времени.
2. Точность хода часов прибора и максимальный предел временной погрешности при выполнении операций коммутирования.
3. Дискретность задания времени переключения (параметр может составлять от двух секунд до получаса).
4. Нагрузочная способность прибора (какие максимально допустимые коммутируемые токи).
5. Максимальное количество программирования коммутаций за сутки.

Все технические характеристики прописаны в паспорте к изделию. Учитывайте, что активная и реактивная нагрузка подключаемого через коммутатор оборудования не должна превышать значений, обозначенных производителем в приложенной к розетке документации.

Пример: при включении обогревательного прибора мощностью в 5 кВт сила тока будет равна приблизительно 25 А, что для 16-амперной розетки будет губительно.

Каждая из таких розеток наделена параметрами, обеспечивающими необходимый уровень защиты. В продаже встречаются модели, оборудованные пыле- и влагоотталкивающим корпусом, оснащенные защитными крышками и шторками.

Выбирая модель, обращайте внимание, на какое количество и продолжительность интервалов включения/выключения они рассчитаны

Планируя использовать коммутаторы вне помещений, стоит выбирать изделия с влагозащищенным корпусом, параметр IP которых составляет 44, 54 или 65. Руководствуйтесь принципом – чем выше IP тем лучше защита. Благодаря термо- и влагоустойчивому покрытию корпусов такие приборы способны работать в температурном диапазоне от -10 до +40°С.

Выбирая розетку для жилища, где есть маленькие любознательные домочадцы, стоит рассмотреть вариант приобретения прибора, оснащенного функцией «защита от детей». Устройства этого типа оборудованы специальными задвижками, которые препятствуют прямому соприкосновению инородных предметов с электроконтактами.

Если ориентироваться на производителей, то российском рынке наибольшей популярностью пользуется продукция ведущих торговых марок: «Legrand», «ABB», «Berker», «Wessen», «Schneider Electric».

Из более бюджетных моделей стоит рассмотреть продукцию торговых марок «Feron Company» и «Expert», которые по качеству ничуть не уступают европейским производителям

Об умных розетках с дистанционным управлением и ориентирах их выбора вы сможете прочитать здесь.

Поиск на сайте

Для организации этого вводится шунтирующая пусковую кнопку катушка, которая ставится на самоподпитку, организовывая цепь самоподхвата. Пружина при этом удерживает в приподнятом состоянии верхний участок магнитопровода. Когда нужно подключить 2 проводника к зажиму, нужно чтобы их концы были прямыми и находились по две стороны зажимного винта. Фаза А через КМ1. От КЗ короткого замыкания схему управления защищает предохранитель PU В нормальных обстоятельствах контакт реле Р замкнут. Порядок сборки смотрите в следующем видео. Мощность двигателя зависит в большей степени от железа и сечения провода. Подключение последней выполняется к выходу одного из МП, а первой — к выходу второго. Также в конструкцию могут включать в качестве дополнительных элементов, защитное реле, электропредохранители, добавочный комплект клемм, пусковое устройство. Для запуска требуется нажать кнопку ПУСК, после чего цепь катушки магнитного пускателя замкнётся и притянет замкнёт контакты ПМ для пуска двигателя и контакт ПМ4, который даст возможность при отпускании кнопки пуска продолжать работу и не отключить магнитный пускатель называется самоподхватом. Нормальное состояние, когда контакты разомкнуты. Такая схема обычно нарисована на крышке. Контакты КМ2.

На клеммы Ф1, Ф2, Ф3 подается трехфазное напряжение. Снимается оно с контактов T1, T2, T3. Они не дают возможности включиться обоим пускателям одновременно. Корпус, изготовленный из электроизоляционного материала, полностью защищает человека от случайного поражения электрическим током. Поэтому кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов — нормально открытые разомкнутые, замыкающие, НО, NO и нормально закрытые замкнутые, размыкающие, НЗ, NC Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя.

Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Когда по катушке проходит ток, сердечник намагничивается и притягивает пластину с коммутирующим устройством.

Нагреватели реле рассчитывают на предельную величину тока, протекающего через них. Обозначаются зеленым, белым или другим нейтральным цветом. Реверсивные магнитные пускатели в однофазной сети. Реверсивная схема подключения электродвигателя.

Где можно использовать

Основная сфера применения розеток с таймеров — автоматическое управление оборудованием в доме или квартире. С их помощью можно запитать бытовую технику, отопительную систему, поливные насосы, системы нагрева и освещения.

Перед подключением пользователь сам выполняет настройку и устанавливает интервалы срабатывания.

Для лучшего понимания приведем несколько примеров применения:

1. Включение и выключение освещения внутри дома и на придомовой территории. После выбора режима розетка будет сама подавать или снимать напряжение с осветительных устройств. Владельцу не нужно тратить время на выполнение этих действий. Функцию периодического включения и отключения можно использовать для предупреждения проникновения злоумышленников. Периодическое включение света даст сигнал ворам о наличии хозяев дома.
2. Обогрев в помещении. Еще один способ применения розетки с таймером — подключение к ней нагревательного оборудования. Электроприборы будут включаться и отключаться в заданное время.
3. Управление с/х техникой. Дивайсы помогают оптимизировать сельское хозяйство. С их помощью можно настроить полив, организовать включение освещение и обогрева, решить вопрос с кормлением и выполнением иных задач.
4. Включение водонагревателя. Как вариант, можно включить бойлер через розетку с таймером и обеспечить своевременный нагрев воды. Таким образом можно избежать ситуации, когда вы забыли включить оборудование и остались без возможности покупаться.

Сфера применения изделий очень обширна, а дополнительный плюс — возможность сэкономить до 30-40% на электричестве.

Преимущества и недостатки розеток с таймером обратного отсчёта

Любое устройство или прибор обладает положительными и отрицательными сторонами, что связано с особенностями конструкции или работы. Розетки с таймером также имеют свои плюсы, но не лишены и недостатков.

К числу положительных моментов можно отнести следующие (которые больше подходят для электронных систем учёта времени):

• точность регулировки временного интервала до минуты;
• недельные устройства дают возможность выставления заданной программы для определённого дня недели;
• наличие возможности автоматического или ручного включения;
• электрические модели являются энергонезависимыми благодаря встроенной батарее;
• наличие автономной программы более чем на 2 года работы.

Недостатками розеток со встроенными таймерами считаются:

• невозможность выставить значения времени на срок более суток (для механических устройств);
• зависимость от источника питания (также для механики);
• сложность точной настройки у электрических моделей.

Плюсы и минусы розеток-таймеров

1. Достоинства:
2. Возможность автоматизировать включение-выключение электроприборов: упрощает работу и экономит время.
3. В какой-то степени экономит энергию, если использовать данную систему для освещения, отопления или автоматизации фермерского хозяйства.
4. Создания удобного временного графика включения-выключения (только электронное управление).

Розетки с наличием электромеханического таймера включения позволяют подключать как промышленные, так и бытовые приборы. На уличных розетках имеется пластиковая защита от влаги, мороза, атмосферных осадков и других внешних факторов.

Принцип работы розетки с таймеров состоит в периодическом включении и выключении прибора, которое регулируется с помощью строенного таймера.

• В инструкции к каждой розетке указывается:
• общие правила и схемы подключения самой розетки;
• регулировка таймера;
• принцип подключения электрических приборов.

Учтите, что если прибор не включен в розетку, то она находится в режиме неработоспособности. Если время включения и выключения электрических приборов каждый день разное, то рекомендуем применить недельный вариант розеток с таймером. Они позволяют регулировать электроснабжение даже при длительном отсутствии хозяев дома.

На электронных розетках с таймером имеются жидкокристаллические дисплеи, элементы питания, евровилки и розетки, а также кнопки для регулировки устройства. Стоимость такого прибора значительно выше, чем механического. Однако, их покупка оправдана только в случае недельной регулировки работы устройств. В противном случае можно обойтись и механическим типом таймера.

1. У розетки с электрическим таймером имеются такие преимущества:
2. возможность регулировки времени работы по минутам;
3. выбор дня недели, во время которого будет осуществляться выключение и включение потребителей;
4. возможность как ручного, так и автоматического включения;
5. работа таймера не зависит от электроснабжения, наличие батареи позволяет сохранять настройки таймера на протяжении более четырех дней;
6. наличие функции имитации присутствия хозяев в доме;
7. наличие автономной программы более чем на два года.

• Недостатки:
• В основном недостатки имеют розетки с механическим управлением. Это неточность хода таймера, шумность в виде тиканья, короткое время программатора (24 часа), частый выход из строя именно таймера (недолговечность).
• Электронное управление тоже имеет некоторые недостатки, но это зависит от модели. Часто таймер работает независимо от общего тока (на батарейке), и даже при неожиданном отключении электричества продолжает работать.
• Отсутствует встроенный аккумулятор. Нет света в квартире – настройки прибора сбиваются. Например вода в бойлере может подогреться вовсе не к вашему приходу домой, а совсем в неожиданное для вас время.
• Большая погрешность и зависимость времени срабатывания прибора от уровня входного напряжения.
• Из-за больших габаритов при подключении в переноску или двойную розетку, второе гнездо становится недоступно.

Функциональные особенности

Мы уже говорили о таких устройствах как розетка таймер которой выставляется произвольно. У них разный внешний вид, конструкция, и функционал.

Остановимся теперь на функционале и на том, как работает, немного подробнее.

Точность таймера

Собственно говоря, о точности можно говорить, если применяется механическая модель. У цифровых розеток допустимый разброс по точности минимален.

Повторимся, перед приобретением такого устройства, следует заранее определиться – для каких целей оно приобретается.

Для простых сценариев — просто выключаться — слишком высокой точности не надо.

А если электрический таймер будет работать в комплексе с другими системами, то тут важна точность и согласованность действий.

Время таймера

Современные устройства способны позволить установить время работы в достаточно широком диапазоне — от 24 часов и выше.

Отдельные экземпляры могут программироваться сразу на месяц. Особенно это касается умных розеток.

Число программируемых линий

Стандартно в девайсах такого рода подключается одно оборудование. Получается один таймер розетка тоже одна.

Но есть и модели с расширенными возможностями. Таймер циклический, число розеток увеличено, как впрочем, и количество настроек.

Система освещения в умном доме: конструкция и принцип работы

Смысл системы умного освещения в возможности управления светом с помощью голоса или автоматизированных сценариев. Система позволяет контролировать работу осветительных приборов, установленных внутри и снаружи дома.

Можно сразу приобрести умные световые приборы. Например, лампы Sber E14 или Sber E27. Однако обычные устройства тоже легко превратить в интеллектуальные. Достаточно совместить их с умными розетками и выключателями. Для этой цели подойдут светодиодные ленты, встраиваемые и локальные светильники.

Перейдем к компонентам системы контроля света. Это:

• Силовой блок управления светом, принимающий команды и распределяющий их.
• Контроллеры.
• Панели управления, пульты.
• Умные выключатели.
• Диммеры для настройки уровня освещенности.
• Датчики движения, реагирующие на присутствие и отсутствие человека в комнате или на придомовом участке.

Важно! Иногда к системе умного освещения подключают бытовые приборы, работу которых хочется автоматизировать. Для подключения приборов к электросети применяются специальные устройства — контроллеры

Для фиксации процессов используются детекторы и датчики. Они отмечают изменение уровня освещенности и реагируют на движения обитателей дома, после чего передают сигналы на контроллер. Устройство автоматически обрабатывает информацию и активирует включение света

Для подключения приборов к электросети применяются специальные устройства — контроллеры. Для фиксации процессов используются детекторы и датчики. Они отмечают изменение уровня освещенности и реагируют на движения обитателей дома, после чего передают сигналы на контроллер. Устройство автоматически обрабатывает информацию и активирует включение света.

Для еще большего удобства можно настроить голосовое управление системой. Например, через виртуальных помощников — Siri, Алису и Google Assistant.

Система умный свет в доме

Основные характеристики прибора

Выключатель света с таймером помогает рационально и экономно расходовать электроэнергию, выполняя ресурсосберегающую функцию. Интеллектуальное приспособление имеет встроенную программу, при помощи которой пользователи могут задавать параметры управления осветительными и энергозависимыми приборами. Временной выключатель должен отвечать следующим требованиям:

1. Обладать максимально продолжительным параметром времени, на которое допускается программировать устройство. Чем шире временной диапазон, тем больше функций выполняет устройство с таймером.
2. Отличаться высокой точностью при учете временных интервалов, не допускать погрешностей в работе относительно момента срабатывания реле — включающего и отключающего приспособления.
3. Иметь низкий показатель дискретности, обладать устойчивостью к перепадам напряжения, поддерживать параметры работы в пределах 230 В при частоте в 50 Гц и силе тока в 16 А.
4. Содержать обширный набор функций, чтобы устройство можно было настаивать на выполнение различных задач по оптимизации использования ресурсов, работать с большим количеством коммутаций.

Выключатель с выдержкой времени — сложное электротехническое приспособление со встроенной программой. К основным элементам конструкции относятся микроконтроллеры, реле, выпрямительный диод, резисторы и другие детали, которые необходимы для организации интеллектуального управления освещением. Функции устройства с таймером разнообразны:

• включение и отключение внутреннего и уличного освещения;
• отслеживание режимов работы энергозависимых устройств;
• подержание микроклимата в помещении на заданном уровне;
• обеспечение автоматического включения/отключения отопления;
• управление вентиляторами и компонентами охранной системы;
• регулирование режимов работы рекламных светодиодных объектов;
• контроль систем жизнеобеспечения террариумов и аквариумов;
• включение и отключение систем полива, управление насосами.

Кроме того, к функциям выключателя с задержкой отключения относится возможность создавать визуальный эффект присутствия жильцов дома. Таймер можно настроить не периодическое срабатывание, и свет будет зажигаться в разных комнатах через определенные промежутки времени. Многофункциональный прибор позволяет решать важные задачи по контролю за включением и отключением освещения, бытовой техники, отопительной и вентилирующей систем.

Принцип действия автоматического выключателя

Теперь разберемся, как работает автомат защиты сети. Подключение его осуществляется подъемом вверх рукоятки управления. Чтобы отключить АВ от сети, рычаг опускают вниз.

Когда автомат защитный электрический функционирует в обычном режиме, то электрический ток при поднятой вверх рукоятке управления поступает к аппарату через подсоединенный к верхней клемме кабель питания. Поток электронов идет к неподвижному контакту, а от него – к подвижному.

Затем по гибкому проводнику ток поступает на соленоид электромагнитного расцепителя. С него по второму гибкому проводнику электричество идет к биметаллической пластине, входящей в тепловой расцепитель. Пройдя по пластине, поток электронов через нижнюю клемму уходит в подключенную сеть.

Особенности работы теплового расцепителя

При превышении током цепи, в которой установлен автомат защиты, номинала устройства возникает перегрузка. Поток электронов высокой мощности, проходя через биметаллическую пластину, оказывает на нее термическое воздействие, делая более мягкой и заставляя выгнуться в сторону отключающего элемента. При вступлении последнего в контакт с пластиной происходит срабатывание автомата, и подача тока в цепь прекращается. Таким образом, тепловая защита позволяет не допустить чрезмерного нагревания проводника, которое может привести к расплавлению изоляционного слоя и выходу проводки из строя.

Нагревание биметаллической пластины до такой степени, чтобы она изогнулась и вызвала срабатывание АВ, происходит в течение определенного времени. Оно зависит от того, насколько величина тока превышает номинал автомата, и может занять как несколько секунд, так и час.

Срабатывание теплового расцепителя происходит в случае превышения током цепи номинала автомата как минимум на 13%. После остывания биметаллической пластины и нормализации величины текущего тока защитное устройство можно будет снова включить.

Если воздух в помещении, где установлен аппарат, имеет высокую температуру, то пластина нагреется до отключающего предела быстрее, чем обычно, и может сработать даже при незначительном возрастании тока. И наоборот, если в доме холодно, нагревание пластинки будет происходить медленнее, и время до отключения цепи увеличится.

Срабатывание теплового расцепителя, как было сказано, требует определенного времени, в течение которого ток цепи может прийти в норму. Тогда перегрузка исчезнет, и отключения устройства не произойдет. Если же величина электротока не снижается, автомат обесточивает цепь, предотвращая оплавление изоляционного слоя и не допуская возгорания кабеля.

Причиной перегрузки чаще всего становится включение в цепь устройств, суммарная мощность которых превышает расчетную для конкретно взятой линии.

Нюансы электромагнитной защиты

Электромагнитный расцепитель предназначен для защиты сети от короткого замыкания и по принципу работы отличается от теплового. Под действием сверхтоков КЗ в соленоиде возникает мощное магнитное поле. Оно сдвигает в сторону сердечник катушки, который размыкает силовые контакты защитного устройства, воздействуя на механизм расцепителя. Питание линии прекращается, благодаря чему исчезает опасность возгорания проводки, а также разрушения замкнувшей установки и автоматического выключателя.

Поскольку в случае КЗ в цепи происходит мгновенное возрастание тока до величины, способной за короткое время привести к тяжелым последствия, срабатывание автомата под воздействием электромагнитного расцепителя происходит за сотые доли секунды. Правда, при этом ток должен превысить номинал АВ в 3 и более раза.

Наглядно про автоматические выключатели на видео:

Дугогасительная камера

Когда контакты цепи, через которую протекает электрический ток, размыкаются, между ними возникает электрическая дуга, мощность которой прямо пропорциональна величине сетевого тока. Она оказывает на контакты разрушающее воздействие, поэтому для их защиты в состав устройства входит дугогасительная камера, представляющая собой набор пластинок, установленных параллельно друг другу.

При контакте с пластинами происходит дробление дуги, в результате чего снижается ее температура и происходит затухание. Газы, возникшие при появлении дуги, через специальное отверстие удаляются из корпусной части защитного устройства.
