Выключатель веревочный: освещение в коридоре, настенные светильники и подсветка мебели

Подключения выключателя с тремя контактами. Порядок действий

Перед тем как подключить ретро выключатель с тремя контактами нужно обесточить сеть. Для подключения понадобятся индикаторная и простая отвертки, нож, плоскогубцы, изолента, клеммники.

К двух клавишному устройству от 3-х жильного кабеля подходит 3 провода, один из которых будет фазой. Определить ее можно индикаторной отверткой. Подключение проводится в три этапа:

нулевые провода светильников соединить с нулевым питающим проводом. Для соединения удобно использовать клеммники, но можно просто скрутить провода и замотать изолентой;
подключить фазу питающего провода с общим проводом устройства;
соединить все фазные провода от светильников и выключателя. Закрепить прижимными винтами.

Важно! На вход трех контактного устройства идет только фазный провод. Как видите, ничего сложного нет

После подсоединения жил кабеля к соответствующим клеммам, устройство закрепляется в монтажную коробку (подрозетник) и устанавливается облицовка с клавишами

Как видите, ничего сложного нет. После подсоединения жил кабеля к соответствующим клеммам, устройство закрепляется в монтажную коробку (подрозетник) и устанавливается облицовка с клавишами.

Двухклавишные модели удобные: можно включать свет в коридоре, туалете, в ванной с одного места, регулировать интенсивность освещения, что на 20-30% снижает расходы на электричество.

Ретро электропроводка в деревянном доме плюсы и минусы

Минусы использования ретро проводки:

# 1 — Из-за того, что провода проложены открыто и имеют покрытие достаточно хорошее чтобы собирать грязь — со временем они затираются. Хотите вы того или нет, но в местах постоянного контакта с руками (возле выключателей) провода со временем примут грязный оттенок.

#2 — Провода со временем растягиваются. Даже если делаешь натяжку провода такой, что на нем можно играть как на балалайке со временем он ослабнет. Особенно сильно это проявляется, когда дом как следует не «уселся».

#3 — При выборе ретро электропроводки необходимо уменьшить аппетиты по количеству отходящих линий от щита, а также минимизировать количество проходных и тем более перекрестных выключателей.

Когда необходимо сделать проходной выключатель.

А теперь пройдемся по плюсам:

Это конечно же соответствие ретро проводки нормам и правилам монтажа.
В деревянных домах или банях из бревна такой способ прокладки электропроводки является чуть-ли не одним из самых простых. Здесь я не стану рассматривать вариант скрытой проводки, но можете представить на сколько должно быть все продуманно на этапе сборки сруба. Ведь качественно сделать скрытую проводку в таком доме зачастую просто не представляется возможным.
В тех же домах из бревна при грамотном продумывании интерьера такой вариант прокладки будет очень красиво смотреться. Проложить поверх бревна кабель-канал, да еще сделать это красиво просто невозможно. А выполнить прокладку проводом ВВГнг на скобках будет выглядеть «по колхозному».
Относительно скрытой проводки в бревенчатом доме, еще и если её делать полностью по правилам — ретро электропроводка в деревянном доме выйдет процентов на 25% дешевле.
Отличная ремонтопригодность. Этот пункт хоть и неактуален на начальном этапе, в процессе эксплуатации может сыграть добрую службу.

Особенности при монтаже:

Еще одной особенностью является то, что в процессе монтажа начинать монтировать провод нужно после его подключения в механизме (розетке или выключателе), и лишь затем провод можно начинать монтировать на изоляторы. При начальной прокладке провода и дальнейшем его подключению к механизмам будет сложнее рассчитать его необходимую длину и уложить его с хорошим натяжением.

При прокладке витого ретро провода необходимо на крайних изоляторах стягивать его нейлоновыми стяжками. Таким образом он будет зафиксирован и это позволит создать хорошую натяжку без провиса.

Фиксация провода на крайних изоляторах.

Для того чтобы делать натяжение провода проще и сильнее его требуется надеть на крайний изолятор, а затем надевать пропуская через два три изолятора делая небольшие провисы. Когда вся линия провода уложена таким образом, начинаем одевать его на изоляторы, что остаются по центру. В этом случае он хорошо подтянется и не будет нигде провисать.

Так как ретро провод многожильный то желательно обжимать концы в наконечники НШВИ. Если этого не сделать, то возможно со временем контакт ослабнет и отгорит.

Обжимка многожильного проводника наконечником НШВИ. Для коммутации в распределительных коробках лучше всего использовать зажимные клеммы WAGO компактные 221 серии или использовать медные гильзы с изоляцией.

Устройство выключателей различного типа

Назначение любого коммутационного прибора – включать и выключать свет при воздействии на него. Но необходимое воздействие может отличаться в зависимости от конструкции.

Клавишный

Эта конструкция знакома всем. Обычный выключатель, в одном положении контакты замкнуты и свет включен, в другом – разомкнуты и освещение выключено. Бывают в одноклавишном, двухклавишном и трехклавишном исполнении.

Прибор с двумя клавишами.

Устройство выключателя клавишного типа почти не изменилось за много лет – за декоративными пластиковыми деталями скрывается подвижная панель, управляющая контактной группой. Все это собрано на несущей конструкции.

Кнопочный

Основой такого выключателя служит кнопка. Существует два варианта такого прибора:

С фиксацией. Работает подобно клавишному. При первом нажатии кнопка фиксируется в положении включено. При втором – отжимается в отключенное положение.
Без фиксации. При нажатии контакты замыкаются, при отпускании – размыкаются. Могут использоваться для электрических звонков и для схем с импульсными реле.

Первый тип приборов обычно встраивается в светильники. Второй – монтируется на вертикальную плоскость.

Шнуровой (веревочный)

Включатель веревочного типа («дергалка») выпускается как встроенным в настенные светильники, так и в качестве самостоятельного прибора для управления освещением в комнате. Управляется он посредством шнура, за который надо тянуть.

Устройство веревочного включателя.

Довольно сложный механизм работает по простому алгоритму – каждая манипуляция веревкой изменяет состояние контактов на противоположное:

чтобы включить свет, надо один раз потянуть за шнур;
выключить – потянуть второй раз;
снова включить – третий раз и так по кругу.

Такой выключатель с определенной степенью допущения можно назвать механической реализацией импульсного реле. Контактная группа в большинстве случаев работает на замыкание-размыкание.

Поворотный

Поворотные выключатели замыкают и размыкают контакты при повороте рукоятки. Это довольно неудобно, поэтому такие аппараты сейчас применяют редко и только в дизайнерских целях.

Поворотный аппарат под «Ретро».

К этой же категории можно отнести и некоторые типы современных включателей, совмещенных с регуляторами яркости (диммерами). Для выключения рукоятку надо повернуть в сторону минимальной яркости и довернуть до фиксации. Для включения надо повернуть ручку в противоположном направлении.

Внутреннее устройство диммера-выключателя.

Акустический

Акустический выключатель реагирует на звук. Встроенный микрофон улавливает звук и преобразовывает его в электрический сигнал, который потом усиливается, фильтруется, сравнивается с установленным порогом.

Акустический прибор для управления освещением.

Если заданный уровень превышен, формируется команда на включение или отключение нагрузки. Такой прибор удобен, если в квартире есть человек с ограниченной подвижностью. Но помехоустойчивость таких аппаратов оставляет желать лучшего – возможны несанкционированные срабатывания от посторонних шумов.

Сенсорный

Устройство сенсорного выключателя света отличается тем, что для включения освещения достаточно дотронуться до панели не прикладывая усилия для нажатия

Главное достоинство – возможность встраивания дополнительных функций, что важно при применении в системах типа «Умный дом». В остальных случаях несет скорее эстетическую функцию для оформления помещений в стиле Хай-Тек

Сенсорный включатель.

Конструкционные решения и особенности

Каждый вид следует рассмотреть отдельно.

Поворотные выключатели относятся к ретро стилю. Это изобретение прошлого века представлено линейкой качественных и надежных электроустановочных устройств. На сегодняшний день подобные изделия пользуются спросом у почитателей стиля ретро.
Клавишные модели являются самыми распространенными. Простая конструкция позволяет управлять одним или одновременно несколькими светильниками, включая и выключая лампочки сразу или поочередно. На рынке представлены одно-, двух- и трехклавишные модели.
Кнопочные устройства — вариант для повсеместного применения. Конструкция кнопочного механизма достаточно простая: состоит из подвижного контакта и возвратной пружины, при нажатии на которую замыкается и размыкается электрическая цепь. Отдельную линейку занимает кнопочный выключатель для настольной лампы. Подобная конструкция очень удобная в эксплуатации.
Сенсорный выключатель — это инновационный способ управления светом, в основу которого заложены микросхемы. Главным отличием от стандартных моделей является отсутствие обычных клавиш и контактов. Такое устройство безопасное, так как в процессе эксплуатации полностью исключается короткое замыкание, а за счет низкого показателя износа увеличивается срок его службы. Чтобы включить светильник достаточно слегка задеть панель рукой.
Выключатель для бра шнуровой или веревочный — электроустановочные устройства, оснащенные специальным капроновым шнуром, посредством которого включается и выключается светильник. Это самый необычный и практичный вариант, который также нашел применение там, где установить другие модели электроустановочных устройств не представляется возможным. Веревочный выключатель работает по принципу кнопочного варианта, при первом натяжении шнура лампочка загорается (электрическая цепь замыкается), при втором — тухнет (цепь размыкается). Крепится выключатель с веревочкой на настенные светильники, в том числе и к бра. Вместо шнура осветительные приборы зачастую оснащаются красивой металлической или пластиковой цепочкой, которая кроме основного предназначения выполняет декоративную функцию. Выключатель потолочный, оснащенный веревкой, является один из самых первых видов электроустановочных устройств, которые располагаются непосредственно под потолком. Такой вариант управления светом не утрачивает своей популярности на протяжении нескольких десятков лет и используется в торшерах, настенных бра и в настольных лампах.

Выключатель с веревочкой для бра: схема подключения

Для осветительной техники используют самые различные механизмы выключения. Например, выключатель с веревочкой, шнуром или цепочкой является одним из популярных видов механизмов, используемых в настенных светильниках, торшерах и бра. Они достаточно удобные в использовании, кроме того, могут служить дополнительным элементом декора. Хоть это и довольно распространенный элемент, но не все знают, как его подобрать, а потом подключить.

Применение

Бра является практически обязательным элементом спальной, прихожей или ванной и, в основном, его используют именно в тех в комнатах, где читают, так как он обеспечивает небольшую площадь освещения, которая не будет мешать другим. Механизмом контроля работы в таких светильниках выступает выключатель шнуровой из волокон или сплава, сплетенного цепочкой.

Схема подключения

Кроме того, такой источник света очень удобен для использования в небольших комнатах. Он способен создавать визуальную иллюзию дополнительного пространства или, наоборот, сокращать площадь. Все это можно достигнуть из-за особенностей световых потоков, которые часто используют дизайнеры, чтобы скрыть одни детали и подчеркнуть другие.

Но светильник может выполнять только одну функцию: декоративную или практичную. Такой светильник не может одновременно использоваться в качестве источника света для чтения и для создания визуальных эффектов. Для создания двух различных эффектов потребуются разные типы ламп и плафонов.

В большинстве случаев именно плафон влияет на распространение света, поэтому стоит в первую очередь обратить внимание на этот элемент осветительного прибора. Кроме того, существует еще несколько деталей, от которых зависит интенсивность светового потока и площадь освещения

Способы подключения

В зависимости от конструктивных особенностей приборов освещения, способов крепления производители предлагают различные способы подвода питания к источнику освещения:

бра, питаемые посредством веревочного переключателя;

бра, включаемые одноклавишным выключателем;
бра, подключаемые в электрическую цепь через обычную штепсельную розетку.

Конкретная модель настенных бра подразумевает и соответствующую схему его подключения к электрической сети. Но обывателям зачастую бывает трудно справиться с подобной задачей из-за незнания основных принципов для того или иного вида оборудования. Поэтому будет целесообразным предварительно разобраться с тем, как подключить каждый из видов бра.

Веревочная модель

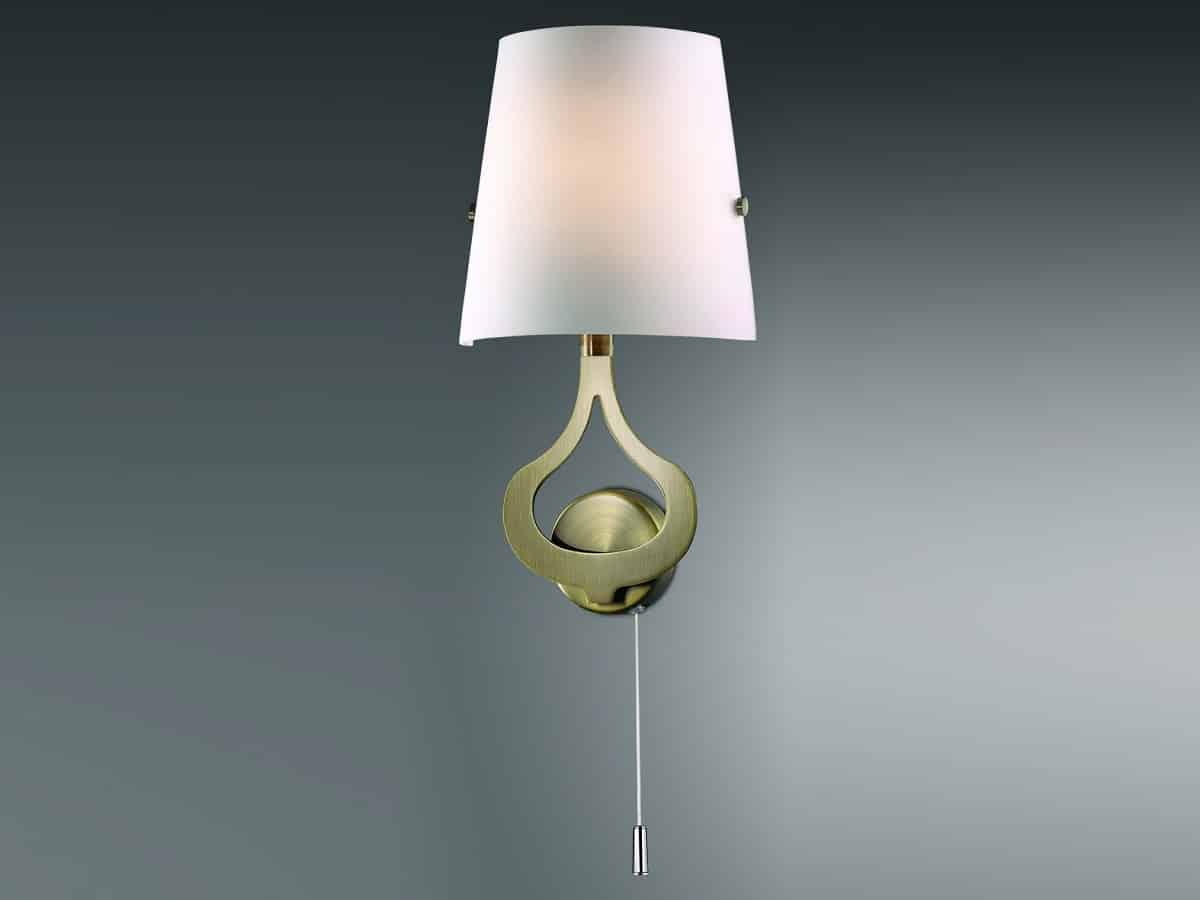

Такой точечный светильник настенного типа, коммутируемый выключателем-шнурком, подключается непосредственно к электрической проводке, прокладываемой непосредственно к месту установки бра.

В зависимости от типа электрической сети для подключения в разводке кабеля может выделяться две или три жилы:

L – фазный проводник, чаще всего красного, коричневого или белого цвета, но могут быть и близкие к ним цвета;
N – нулевой вывод, как правило, это синий провод;
PE – жила защитного заземления, окрашенная в зеленый цвет или желто-зеленый.

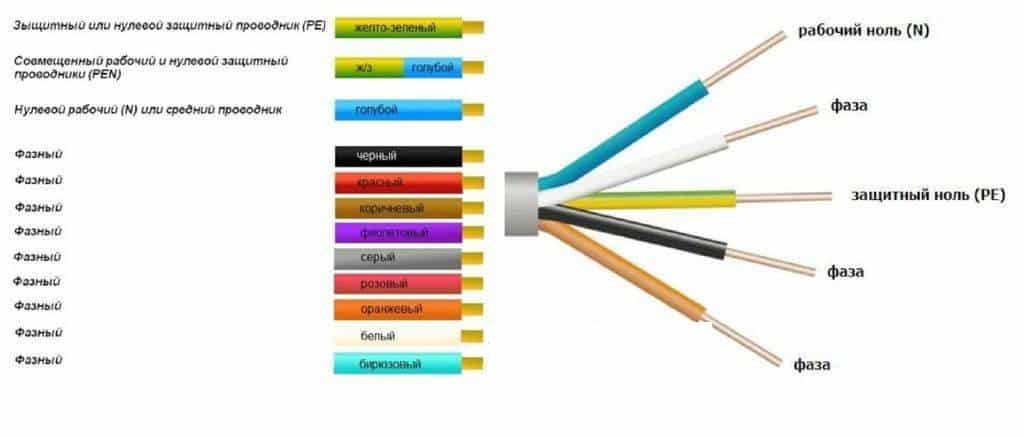

Цветовая маркировка жил

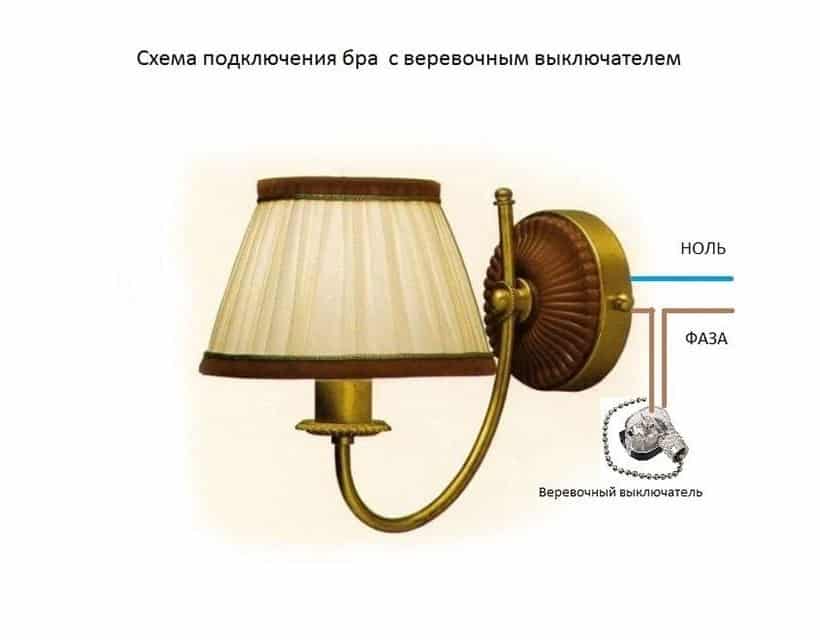

Для подключения бра через веревочный выключатель вам нужен фазный проводник, который ставится в разрыв через коммутатор. Нулевой и заземление или только нулевой провод ведутся дальше к светильнику, как показано на рисунке ниже:

Клавишная модель

Для управления работой бра через клавишный выключатель принцип аналогичен предыдущему варианту. С тем отличием, что питание электрического прибора будет подаваться и отключаться посредством классической клавишной модели выключателя, которая используется для управления другими вариантами освещения в доме. Для подключения на коммутатор, как и в предыдущем варианте, используется фазный провод, который подводится на разрыв к выключателю.

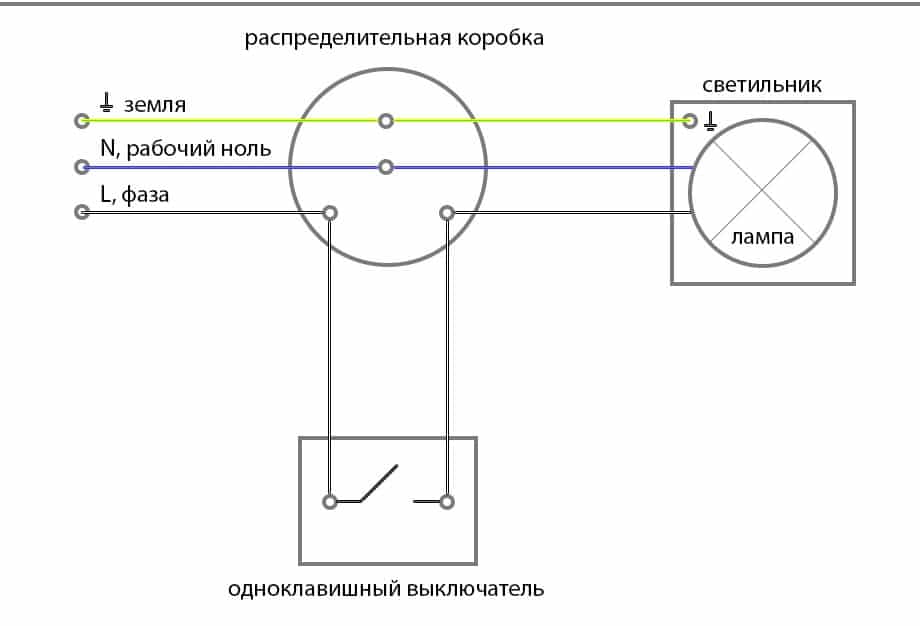

Далее от выключателя фазная линия ведется к бра вместе с остальными жилами, как показано на рисунке ниже:

В данном случае, обратите внимание на порядок цветовой маркировки бра, так как далеко не во всех моделях она соответствует требованию нормативных документов. Поэтому желательно проверять подключение фазных, заземляющих и нулевых контактов для собственной же безопасности. Следует отметить, что этот способ, как и предыдущий, предусматривает предварительный подвод электрической проводки к месту расположения бра, а во втором варианте и к месту монтажа выключателя

Если подключение и установка бра осуществляется после монтажа электропроводки и отделочных работ, более удобным будет запитка через обычную штепсельную розетку

Следует отметить, что этот способ, как и предыдущий, предусматривает предварительный подвод электрической проводки к месту расположения бра, а во втором варианте и к месту монтажа выключателя. Если подключение и установка бра осуществляется после монтажа электропроводки и отделочных работ, более удобным будет запитка через обычную штепсельную розетку.

Шнур с вилкой

Преимущество подключения бра посредством электрического шнура – это отсутствие привязки к конкретной точке, в которой была выведена проводка. Вы можете выбирать любое удобное место на стене даже после чистовой отделки, главное, чтобы хватало кабеля подключения до ближайшей розетки. Существенным недостатком такого метода являются провода, постоянно находящиеся в поле зрения домочадцев, что может существенно ухудшать общий вид интерьера. Поэтому вариант подключения через шнур к розетке считается наименее аккуратным.

Сферы применения

Установка выключателя света с веревочкой возможна в составе разных осветительных конструкций, каждая из которых заточена под определенную задачу.

Освещение холлов и коридоров

Настенное бра со шнуром В силу того, что в прихожих и коридорах задерживается значительная часть грязи, приносимой пешеходом с улицы, загрязнения на кнопочном устройстве вместе с отпечатками пальцев вскоре начинают выдавать срок давности ремонтных работ. Использование выключателя на веревочке поможет предотвратить такую ситуацию. Жильцам не нужно будет пачкать кнопки и прикасаться к стенам в попытках нащупать выключатель.

Настенные осветительные приборы

В случае использования настенного прибора для зонального освещения жилой комнаты пользователь также имеет преимущество в виде отсутствия нужды прикасаться к стене. К тому же, рукоять или цепь может быть декоративным элементом, поддерживающим единство интерьера комнаты – можно подобрать вариант, стилистически сочетающийся с основной люстрой либо с мебелью.

Светящиеся потолки

Шнуровые выключатели на потолок В случае оборудования потолочного освещения основное преимущество дергалок в том, что для их установки не требуется выводить электропроводку на стену. Это довольно трудоемкая операция, к тому же, не слишком подходящая для обустройства освещения по завершенной отделке стен. При установке дергалки капсула с механизмом может быть скрыта потолочной направляющей или гипсокартонным коробом, а сам шнурок – спущен по стене.

Подсветка мебели

Сочетание компактности и хорошей различимости выключателя веревочной конструкции делает ее отличным вариантом для установки на кухне с целью освещения нижних частей настенных висячих шкафов мебельного гарнитура. Продумывая ее расположение, нужно позаботиться о достаточной отдаленности выключателя от устройств вентиляции.

Производители

Хлопковый выключатель “Экосвет”

Снижение цен на электронику делает нецелесообразным изготовление акустических выключателей света своими руками. Выключатель “Экосвет” работает со всеми видами ламп на 220 В. Технические характеристики:

воспринимаемый звук – от 30 до 150 дБ; уровень защиты корпуса – IP30; температура эксплуатации – от -200С до +400С; цена – 350 руб.

Устройство крепится саморезами за крепежные лапки. Принцип работы заключается во включении и отключении нагрузки по одному хлопку. Выключатель не следует располагать в помещениях, где может присутствовать посторонний звук. Допускаются ложные срабатывания, несмотря на то, что он настроен преимущественно на хлопки.

“Экосвет” подключается к сети 220 В по схеме подключения плавного акустического выключателя, изображенной на рисунке выше. При этом видно, что он связан с обычным выключателем, который нужен для того, чтобы обесточить схему и вывести ее из работы.

Схема подключения хлопкового выключателя “Экосвет”

Выключатель “Claps”

Современная модель выключателя “Claps” – это одна из новых разработок, где звук обрабатывается микропроцессором. Устройство настроено на несколько хлопков и не реагирует на другой посторонний звук. При этом обязательным условием для включения или отключения света является подача сигналов подряд. В одном помещении можно устанавливать несколько таких выключателей, реагирующих на определенное количество хлопков. Для этого на электронной плате устройства нужно установить перемычку в определенное положение. Таким образом, подавая нужное количество равномерно следующих друг за другом сигналов, можно управлять несколькими приборами, например, источниками света, вентилятором, увлажнителем воздуха, музыкальным центром и другими.

Открывание с помощью электропривода штор хлопками может произвести впечатление на гостей. Устройство управления имеет размеры спичечного коробка и может легко быть спрятанным в корпусе прибора или в подрозетнике выключателя. Под версию “Claps Plug” можно легко приспособить любой бытовой прибор с электрическим шнуром, который будет включаться по звуку.

Хлопковый выключатель “Claps Plug”

Подобное срабатывание лучше защищает от постороннего шума. Этим модель отличается от акустического выключателя. Лампы могут быть любые. По сравнению с предыдущей моделью, цена устройства значительно выше (2450 руб.).

Если в хлопковом выключателе предусмотрено плавное включение нагрузки, то с люминесцентными лампами он работать не будет. Выключатель “Claps” с ними можно использовать.
