О преимуществах и недостатках зданий из трехслойных панелей
Дом из сэндвич-панелей.
Дом из сэндвич панелей можно возводить в любое время года. Стены такого дома обладают отличной теплоизоляцией. Не дожидаясь усадки, можно приступать к отделке изнутри и снаружи.
Для оформления допустим любой способ: от штукатурки до навесного фасада, от плитки до отделки камнем.
Звукоизоляция стен — великолепная. Детали конструкции легкие в транспортировке и в монтаже. Конструкция жесткая и прочная, может выдержать ураганный ветер.
Если сэндвич-панели монтируются с помощью техники, то для зачаливания применяется специальный захват, который не допускает возможность повреждения панелей. Контактирующие поверхности захвата должны быть с резиновыми накладками, предотвращающими появление царапин.
Сэндвич-панель: что это такое
Сендвичи, используемые при строительстве домов, состоят из трёх слоёв. Два внешних слоя изготавливаются из одинакового материала, причем наиболее популярным считается оцинкованная сталь. Это связано с высокими техническими характеристиками оцинковки, среди которых: отличная коррозийная устойчивость и резистентность к высоким температурам. Также распространены сендвичи из алюминия и ориентированно-стружечных плит (OSB).
Строение сендвичной панели с внутренним слоем из пенополистирола
Самые распространённые утеплители, которые используются при производстве сендвичных панелей: пенополистирол (ППС), пенополиуретан (ППУ) и минеральная вата. Пенополиуретановые изделия обладают высокими теплоизоляционными показателями и стойкостью к влаге.
Обратите внимание! В некоторых случаях панели производятся с добавлением четвертого слоя, в качестве которого выступает гипсокартон. Добавление последнего в структуру сендвича позволяет усилить огнестойкость конструкции
Основным преимуществом таких плит считается то, что строения из сэндвич панелей можно возводить даже в тяжёлых климатических условиях. Отечественные компании, при производстве таких строительных материалов, ориентируются на технологии, используемые в США и Канаде.
Производство сэндвич-плит из оцинкованной стали и минваты
Эксплуатационная область панелей, выполненных в виде сендвича
Данные строительные элементы практически лишены недостатков, что обуславливает их высокую популярность. Рассмотрим, какие постройки возводятся с помощью сэндвичных плит:
- жилые дома;
- спортивные сооружения;
- офисные и административные здания.
Такие изделия подразделяются по назначению на 3 основные разновидности:
- для стен;
- для кровли;
- для окон.
В первом случае установка строительных элементов выполняется на каркас из металла. Стеновые плиты используются для организации наружной коробки дома, а также внутренних перегородок. Кровельные и оконные сендвичи также используются при монтаже различных сооружений и отличаются от стеновых моделей по техническим характеристикам и стоимости.
Сендвичные панели применяют в строительстве различных зданий
Использование сендвичных плит позволяет выполнить проект в короткий срок за минимальную стоимость. Благодаря небольшому весу таких панелей, исключается необходимость в организации высокопрочного фундамента.
Сэндвич-панели нередко применяются при организации разного рода ограждений, а также для проведения реконструкционных работ на различных строительных объектах. Жёсткие плиты, которые отличаются ребристым внешним слоем, используются для возведения лёгких каркасных конструкций. К таким конструкциям можно отнести, например, гаражи и киоски.
Достоинства и недостатки сендвич панелей
При выборе материала для постройки дома необходимо обращать внимание на все его характеристики. Рассмотрим основные преимущества использования панелей сендвичей:
- высокая скорость строительства, которая позволяет реализовать проект в кратчайшие сроки;
- выгодная стоимость;
- возможность организации не только механической защиты, но и теплоизоляции;
- отсутствие необходимости в дополнительном утеплении здания;
С помощью сендвич плит можно построить здание в кратчайшие сроки
- небольшая масса плит, которая позволяет снизить нагрузку на фундамент постройки. Этот пункт значительно упрощает строительство дома из сендвичных панелей;
- для монтажа таких плит нет необходимости использования специальной строительной техники;
- фасадные панели являются не только материалом для возведения постройки, но и декоративным элементом, поэтому не нужно тратить время на наружную отделку здания.
Полезная информация! Сендвичные панели применяются не только в качестве основного строительного материала, но и могут использоваться для облицовки здания. В этом случае они выступают в качестве дополнительной тепловой изоляции.
Как и любое другое строительное изделие они имеют и некоторые недостатки, на которые следует обратить внимание:
- готовая постройка, выполненная из таких плит, не может противостоять значительным механическим нагрузкам;
- при внутренней отделке комнат необходимо учесть тот факт, что перегрузка сендвич плиты может привести к её разрушению.
Для монтажа крупногабаритных панелей придется использовать специальную технику
Технология монтажа сэндвич панелей видео
Сэндвич-панели: правила установки стеновых панелей
Серьезную конкуренцию на строительном рынке сегодня создают сэндвич-панели. Высокий спрос на готовый продукт объясним наличием у него целого ряда преимуществ. Сравнительно недорогой материал обеспечивает быстрый монтаж/демонтаж, имеет хорошие показатели теплоизоляции, прочен и долговечен. Применение стеновых сэндвич-панелей сокращает сроки строительства и расходы на него.
Монтаж
Первый этап монтажных работ заключается в проверке металлического каркаса будущего здания и цоколя (геометрия, вертикальность и прочее). Кроме того, необходимо убедиться в наличии нужного количества стройматериала и специальных инструментов. К монтажу стеновых сэндвич-панелей приступают после того, как на возведенный цоколь будет уложена гидроизоляция.
Особенность работ заключается в том, что сэндвичи предусматривают как горизонтальную, так и вертикальную установку. В первом случае рекомендуется ограничить длину панелей до 6 м. При горизонтальной раскладке фиксацию элементов начинают с угла. Как было уже отмечено, поверх цоколя укладывают гидроизоляцию в два или более слоев, устанавливают нащельники отлива, сохраняя зазор в 20 мм между гидроизолирующей поверхностью и панелью. Последняя из них фиксируется пазом вниз к колоннам или к стойкам фахверка. Сборку осуществляют с использованием специальных крепежных элементов – шурупов, количество которых определяется действующей документацией.
Оставленный ранее зазор заполняется уплотнительной лентой либо монтажной пеной. В процессе работы проверяют правильность установки и по вертикали, и по горизонтали специальными измерительными приборами. Вертикальные стыковочные участки уплотняют монтажной пеной, а угловые – минватой. Монтаж нащельников выполняют:
внахлест;
с использованием вытяжных заклепок;
согласно разработанной схеме;
с подгонкой и подрезкой фасонных элементов;
с последующей герметизацией стыков.
Качественный монтаж стеновых и кровельных сэндвич панелей обеспечивается последовательностью действий и соблюдением главных правил технологии
При горизонтальной установке важно фиксировать разгрузочные ригели каждые 9 метров (в среднем)
Основные моменты вертикальной раскладки:
#8212; рекомендуемая длина панелей – не менее 8 м;
#8212; расположение стройматериала по вертикали зрительно увеличивает высоту стен, поэтому является оптимальным решением при возведении невысоких зданий;
#8212; начало работ с угла сооружения либо от центра к краям. Последний вариант снизит расход (в плане обрезки). Крепление осуществляют снизу вверх с использованием саморезов;
#8212; монтаж и сборка стеновых #171;сэндвичей#187; может проводиться как при возведенном цоколе, так и без такового;
#8212; первый этап представляет собой укладку гидроизоляции в два слоя на цоколь, установку нащельников с учетом зазора в 20 мм (как и в предыдущем случае);
#8212; утепление стыка выполняют монтажной пеной либо минватой;
#8212; важно обеспечить компенсационный зазор между отдельными ярусами, рекомендуемая ширина – 20 мм;
#8212; разгрузочные ригели устанавливаются через каждые 9 метров;
#8212; с помощью отвеса проверяют точность монтажа по вертикали;
#8212; обеспечивают контроль плотности прилегания гребня в замках;
#8212; далее укрепляют торцевые и угловые элементы, а также нащельники. Для этих целей используют саморез с полукруглой головкой.
Рекомендации профессионалов
Несмотря на достаточно примитивный технологический процесс по установке стеновых сэндвич-панелей, сложности все же возникают. Как правило, они связаны с подборкой крепежных элементов и нужного оборудования. Как показывает практика, грамотно и качественно выполнить монтаж способны разве что профессиональные работники. Расход при подгонке панелей у них минимален, чего не скажешь про новичка-строителя.
Стройматериал используют для обшивки, как несущей конструкции, так и крыши. Каждый отдельный случай требует наличия определенных знаний и учета нюансов. Технология монтажа сэндвич панелей применима для быстровозводимых зданий. Уплотнение продольного соединения между отдельными панелями, установка фасонных элементов, определение необходимого количества крепежей – с этим и многим другим придется столкнуться в процессе проведения монтажных работ. Даже незначительные ошибки недопустимы, вот почему услуги опытных работников в данном случае придутся кстати.
Герметизация щелей

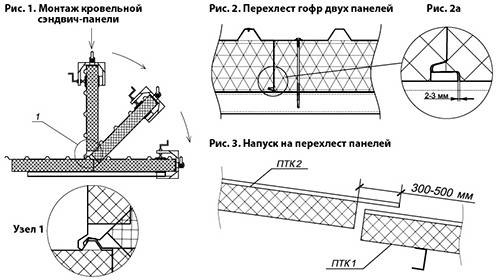

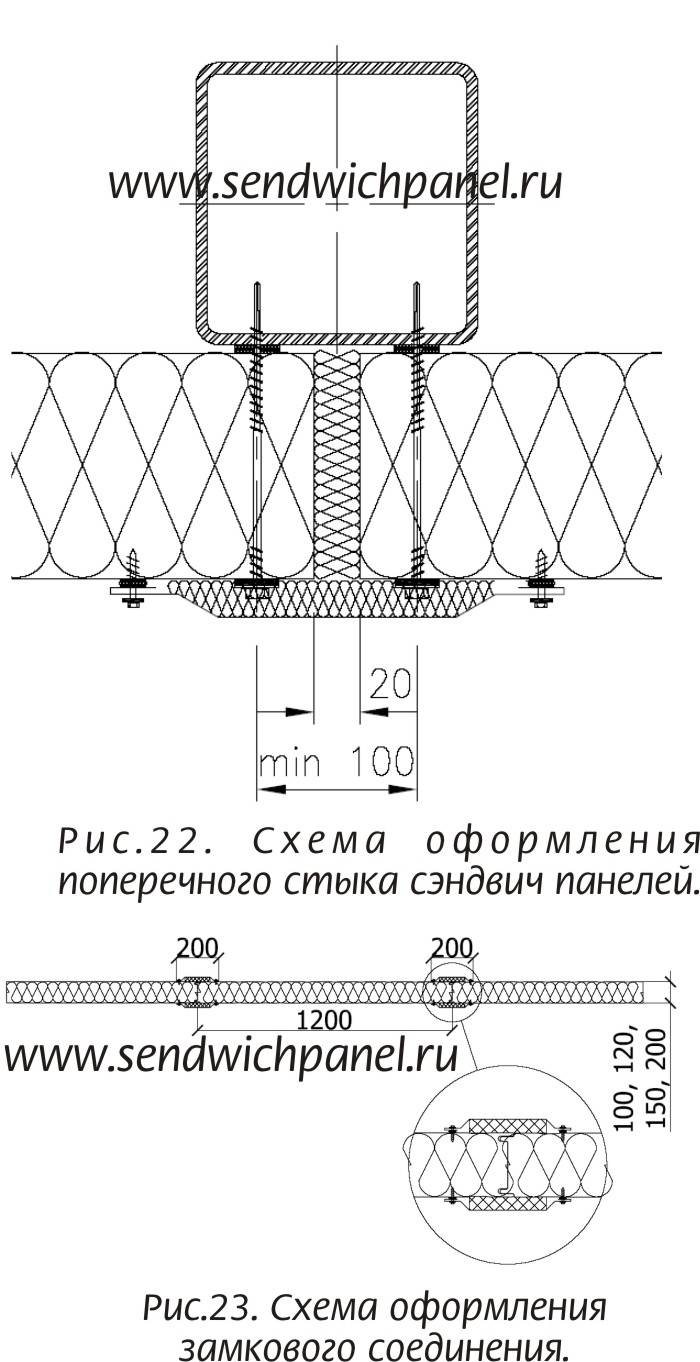

Для надежной герметизации стыков в замковое соединение плит наносится уплотнитель. Такой прием позволит избежать мостиков холода, обеспечит грамотное утепление и хорошее качество монтажа кровли.
Важно: силиконовый уплотнитель не должен содержать в своем составе кислоты, иначе будет происходить коррозия металла, разрушение покрытия. Когда подъемный механизм доставит панель к месту монтажа, с его нижней стороны надо удалить защитную пленку
Это можно сделать со всей поверхности или только в той части плиты, где будет соединение и крепление. Для подъема и подачи плиты используются 2 захвата, а не 1, даже, если сэндвич панель короткая. Это гарантирует ровную подгонку без перекосов
Когда подъемный механизм доставит панель к месту монтажа, с его нижней стороны надо удалить защитную пленку. Это можно сделать со всей поверхности или только в той части плиты, где будет соединение и крепление. Для подъема и подачи плиты используются 2 захвата, а не 1, даже, если сэндвич панель короткая. Это гарантирует ровную подгонку без перекосов.
Последовательность крепления сэндвич панелей:
- три самореза крайней плиты закручивают в кровельный прогон через выступающую волну ребра жесткости;
- расстояние от края панели до первого самореза составляет 50 мм, не меньше;
- плиты внутреннего расположения (не крайние) достаточно фиксировать 2-мя саморезами.
О материале
Прежде чем рассказать о том, как проводится монтаж кровельных сэндвич панелей, стоит поближе познакомиться с самим материалом. Что он из себя представляет? По своей сути этот материал представляет собой «пирог». Его верхний и нижний слоя выполнен из оцинкованной стали.
Средний слой служит утеплителем. В качестве материала могут выступать как традиционная минеральная вата, так и современны экструдированный полиэстирол. Каждый производитель использует свой вариант. Отсюда разнится и толщина готовых кровельных сэндвич панелей. Она может варьироваться от 50 до 200 мм.
Сегодня монтаж кровельных сэндвич панелей становится довольно популярным. Распространению материала способствуют его положительные стороны:
- уменьшает время на строительство. Вам нет необходимости укладывать последовательно все слоя кровельного «пирога». Достаточно смонтировать панели на свое место и покрытие готово к эксплуатации;
- хорошие показатели теплоизоляции. Конечно, все будет зависеть от толщины кровельной сэндвич панелей. Но даже 150 миллиметров вполне хватает, чтобы выдержать самые суровые морозы;
- привлекательный внешний вид. Внешние слои из оцинкованной стали имеют дополнительное покрытие, которое позволяет покрасить панели практически в любой цвет;
- хорошая устойчивость к атмосферным воздействиям. Благодаря дополнительному защитному слою материал не подвержен коррозии и служит долго.
Но и тут не обошлось без минусов. Поэтому прежде чем приступить к монтажу кровельных сэндвич панелей стоит с ними познакомиться. К наиболее существенным недостаткам материала относят плохую устойчивость к механическим воздействиям поверхности. Защитный слоя легко поцарапать или содрать, что существенно снизит срок эксплуатации
Поэтому транспортировку, подъем на место установки и сам монтаж необходимо проводить с большой осторожностью
Крыша из сэндвич-панелей
По проекту у нас крыша двускатная с упором стропил на мауэрлат. Мы не совсем были уверены, что знаем, как монтировать сэндвич-панели на крышу. Главная наша задача была, это не повредить полимерную поверхность кровельных элементов.
ЧИТАЙТЕ ЕЩЕ: Как выбрать подходящие сэндвич-панели
Установили стропила с учетом размеров панелей. Домик наш небольшой и, мы заказали изготовление кровельных панелей по размеру скатов. Это значительно облегчило монтаж. Посередине стропил установили распорные поперечины, чтобы осуществить более надежное крепление кровельных элементов
Мы втроем проделали большой объем работ за короткий период.
Наш дом уже был практически готов. Для подачи сэндвич-панелей наверх взяли в аренду кран. Никаких особых сложностей с монтажом панелей не было. Крепление кровельных элементов к стропилам то же делали с помощью саморезов. Между панелями ставили уплотнители

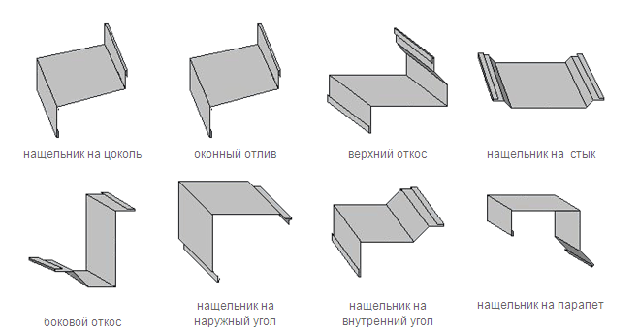

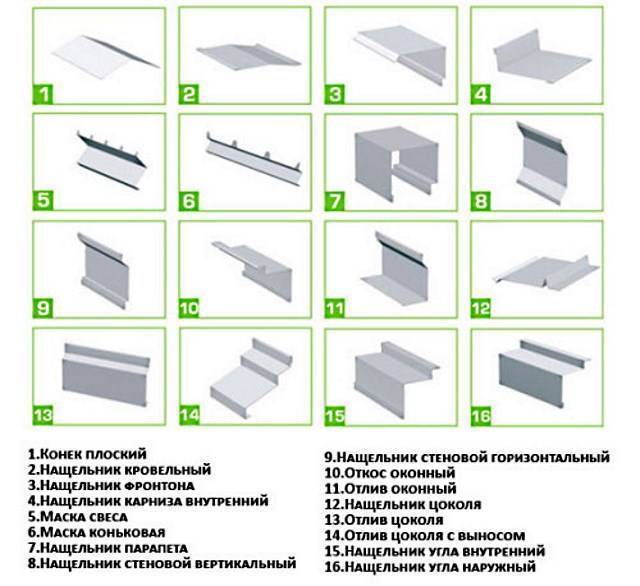

Советуем обратить особое внимание на монтаж доборных элементов сэндвич-панелей. Они нужны практически на каждом этапе строительства
Без доборных элементов ваш дом не будет выглядеть привлекательно и надежно. Все элементы продаются в комплекте с сэндвич-панелями.
Минусы сэндвич-панелей
Имеются у материала также слабые места:
Самонесущая конструкция стенки. Применение на ней дополнительной нагрузки запрещается.
Хрупкость наружных слоев
Это предъявляет повышенные требования осторожности при транспортировке, складировании и установке панелей. Значительные повреждения поверхности невозможно отремонтировать: такой элемент приходится менять
Учитывая этот момент, рекомендуется при закупке материала делать запас на возможные потери.
Требования к строгому соблюдению монтажной технологии. Специфика конструкции сэндвич панелей такова, что в случае даже небольшого нарушения горизонтальности и вертикальности установки может произойти разгерметизация соединительных участков. В результате это приводит к ухудшению теплоизоляционных и несущих характеристик конструкции.
Не рекомендуется использовать изделия на основании дешевого пенополистирола, которые через 5 лет заметно теряют свои первоначальные свойства.
Особенности установки и виды строительных конструкций
Уже готовый материал можно приобрести в магазине. Сэндвич-панели представлены несколькими видами: стеновыми, кровельными и моделями поэтапной сборки. В строительстве чаще всего используются стеновые панели. Их небольшой вес не оказывает давление на фундамент здания. При использовании панелей в крове крыши используют специально предназначенные кровельные панели.
В основе наполнителя между листами используется минераловая плита. Сэндвич-панели поэтапной сборки представляют собой конструкцию, предназначенную для крепления на каркасе здания. Подобные конструкции ни обладают прочностью и малым шансом возгорания.
Один из важных компонентов панели — стойкий полиуретановый клей. Он бывает двух видов: однокомпонентный и двухкомпонентный. Однокомпонентный клей застывает при контакте с воздухом, а двухкомпонентный — благодаря химической реакции между двумя своими составляющими. Он является более долговечным, чем однокомпонентный клей. Срок жизни быстросохнущего клея можно продлить, снизив в помещении температуру воздуха.
В виде прослойки-утеплителя для сэндвич-панелей могут использоваться:
- минеральная вата;
- пенополиуретан;
- пенополистирол;
- полипропилен;
- полиизоцианурат;
- стекловолокно.
В виде материала листов-каркаса могут использоваться:
- сплав алюминия и цинка;
- оцинкованная сталь;
- гипсокартон;
- жёсткий пластик;
- полиэстер;
- полидифторионад;
- пурал;
- ориентированно-стружечная плита;
- дерево;
- древесноволокнистая плита.
Что нужно сделать перед монтажом сэндвич-панелей
Эксплуатационные характеристики возведённого строения зависят не только от качества монтажа, но и подготовительных работ. Если изначально основание было подготовлено неправильно, разметка нанесена неточно, сформировать прочное и надёжное соединение будет сложно. Ознакомьтесь с нюансами подготовительного этапа, чтобы избежать типовых ошибок, не тратить зря время и не увеличивать стоимость строительства.
До начала монтажа выполняются подготовительные работыФОТО: proroofer.ru
Подготовка основания
Некоторые современные сэндвич-панели допускают установку без использования каркаса. Такие изделия сами являются несущими, что значительно упрощает выполнение монтажных работ, так как достаточно просто правильно залить фундамент. Если решено отдать предпочтение сэндвич-панелям, которые не являются самонесущими, надо правильно подготовить основание:
- у фундамента отклонение по горизонтали не должно превышать 3 мм;
- вертикальные и горизонтальные профили должны располагаться таким образом, чтобы расстояние между ними было на 10 см меньше габаритов устанавливаемых элементов. Это позволит беспрепятственно установить и закрепить даже широкие панели и декоративные экраны;
- деревянные направляющие должны быть обработаны антипиренами и антисептическими составами для увеличения срока службы.
Основание должно быть тщательно подготовленоФОТО: market-mtk.ru
Монтажная резка и сверловка панелей
Прежде чем приступить к разметке сэндвич-панелей, следует убедиться, что все поставленные изделия имеют аналогичные характеристики. Внимания заслуживает цвет и размер отдельных элементов. После этого поверхность материала очищают от имеющихся загрязнений и размечают, ориентируясь на проектную документацию. Для этого следует воспользоваться специальным маркером либо фломастером.
Разрезать сэндвич-панели в размер следует обязательно в СИЗ из-за риска травмирования. В качестве инструмента можно использовать электролобзик с мелкими зубьями, либо обычную ножовку по металлу. От использования плазменной резки либо шлифмашинки следует отказаться из-за риска воспламенения утеплителя и потери металлическими элементами коррозионных свойств. Работы выполняют при температуре воздуха +5ºС и выше. Это исключает скалывание пластиковых деталей.
Если в качестве опорной поверхности выступает бетон либо дерево, на сэндвич-панелях предварительно просверливают крепёжные отверстия. Для их формирования используется обычная дрель. При этом вся стружка, образующаяся при механической обработке, должна оперативно удаляться с поверхности монтажных элементов.
Сэндвич-панели следует правильно отрезать в размерФОТО: paneli-s.ru
Разметка мест для установки
После проверки правильности пространственного расположения элементов каркаса и их размерной точности, с поверхности основания удаляют скопившуюся грязь. При необходимости, повторяют обработку для увеличения срока службы. После этого наносят разметку согласно проектной документации.
Подготовительные работы, необходимые к выполнению перед началом монтажа
Количество работ по предварительной подготовке будет зависеть от типа сэндвич-панелей, планируемых к монтажу. Дело в том, что они могут быть самонесущими либо обычными. В первом варианте, в качестве подготовительных работ достаточно сооружение прочного фундамента, а вот во втором придётся дополнительно собирать металлический каркас. Но в любом случае, возведение подобных конструкций не займёт слишком много времени.
Фундамент для строения из сэндвич-панелей должен быть основательным ФОТО: stroi.com
К фундаменту предъявляются довольно жёсткие требования, особенно, если строение будет высоким. Поэтому нюансы его обустройства следует разобрать более подробно.
Основание и каркас для монтажа сэндвич-панелей и предъявляемые к ним требования
Если мастер имеет опыт работы с нивелиром, то работа по обустройству фундамента пойдёт гораздо быстрее и продуктивнее. Требования к основанию предъявляются следующие:
- Оно должно быть максимально ровным. Допускаются небольшие перепады, однако они не должны быть больше 3 мм.
- При необходимости монтажа каркаса следует помнить, что если расстояние между стойками (вертикальными и горизонтальными) не будет соответствовать ширине и высоте панели (плюс запас в 5 мм для стыковки), ничего хорошего от такого строительства ждать не придётся.
- Если планируется использование древесины в качестве направляющих, необходимо запастись противопожарными и антигрибковыми пропитками в достаточном количестве.
Эти правила являются основными в работе по монтажу сэндвич-панелей и обязательны к соблюдению.

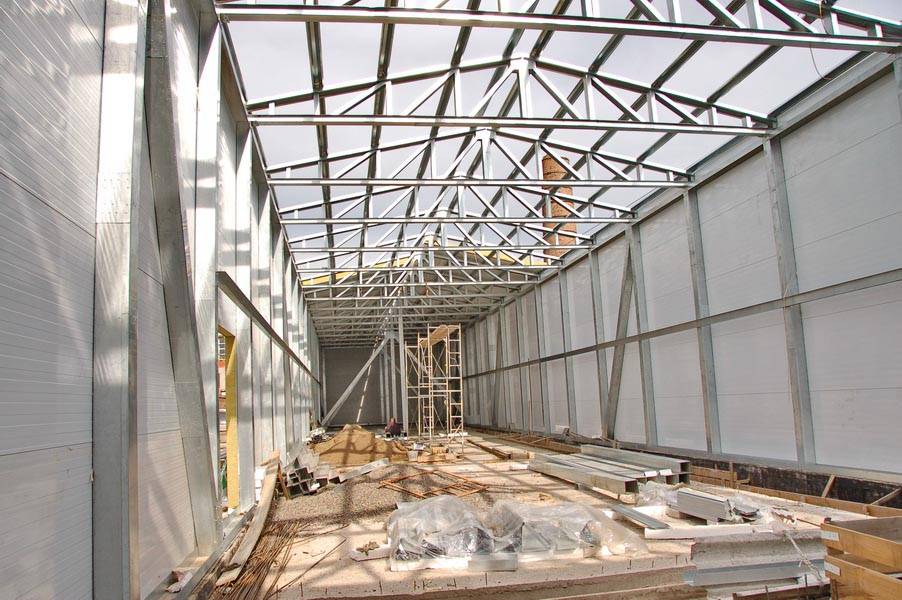

Проект ангара из сэндвич-панелей с металлическим каркасом ФОТО: galion-stroy.ru
Как резать сэндвич-панели, каким образом засверливать места крепления
Резка подобного материала имеет одну очень важную особенность. Не допускается использование в подобных целях открытого огня, да и болгарка (УШМ) с отрезным диском для этого совершенно непригодна. Высокие температуры, возникающие при работе такими инструментами, нарушат защитный слой, в результате чего, металл быстро начнёт ржаветь, что совершенно недопустимо. К тому же, при подобной работе утеплитель может воспламениться. Лучше всего использовать циркулярную пилу или электролобзик.
Вот такой пилой удобнее всего распускать панели ФОТО: vseinstrumenti.ru
Сверление производится обычной дрелью, а после того, как оно закончено, нужно обязательно убрать стружку. Это же касается и области распила.
Чтобы правильно смонтировать сэндвич-панели, нужно знать их назначение. Они могут быть стеновыми или кровельными. Каждый из видов имеет свои особенности, которые необходимо учитывать при крепеже.
Особенности монтажа
Технология монтажа крыши данного типа имеет свои особенности. Так, потребуется соорудить не стандартный конек, а дополнить его конфигурацию внутренней планкой. Между встречными плитами, под коньком, появится свободное пространство. Его понадобится заполнить монтажной пеной. Именно ее, срезанную после высыхания, должны закрыть полиуретановые прокладки, к которым будут крепиться плиты (на клейкую основу).
Таким образом, будут созданы:
- прокладки, создающие профиль,
- приконьковая планка,
- коньковая планка.
Совет: расстояние между стропилами крыши должно быть равным ширине сэндвич-панелей. Это условие позволит исключить подрезание и подгонку плит, что сделает минимальным расход материала.
Полезные советы и рекомендации
Если при строительстве используются панели, в которых в качестве утеплителя служит минеральная вата, то проводить работы в дождь или сырую погоду не рекомендуется. Это объясняется тем, что минеральная вата не любит влагу, от ее действия она начинает терять свои свойства, а если влага попадет внутрь, то уже там и останется.
Чтобы не поцарапать поверхность, к панелям не рекомендуется прикреплять какие-то предметы или оборудование. Если в процессе монтажа вы все-таки поцарапали поверхность, то это место надо покрыть масляной краской, иначе начнется коррозия и панель не прослужит вам долго.
