Высота установки выключателей и розеток

Подготовка к монтажу, правильное проектирование

Установка и переустановка начинается с составления подробного плана. В нём отражается точное место каждого прибора, размеры и количество. При разработке проекта следует учитывать расположение линий энергоснабжения и распределительных коробок. Выбрать правильную высоту от уровня пола. Чем подробнее план и чем лучше он привязан к «местности», тем меньше затрат понадобится на его реализацию. Практика показала, что грамотно продуманный проект экономит до 20% средств и до 30% времени.

Видео: розетки на кухне

Для того чтобы проект в полной мере соответствовал реальной картине, на нём должны отражаться:

1. Дверные и оконные проёмы.
2. Местоположение мебели, бытовой техники и компьютерной сети.
3. Зоны повышенной опасности: водоснабжения и газопровода.

Очень важно правильно подобрать сечение токонесущих кабелей. Суммарная мощность потребителей не должна превышать пропускную способность проводника

Розетки и выключатели выбираются заводского изготовления и с номинальными характеристиками, соответствующими параметрам сети. (230 В и 6 А).

В детских комнатах целесообразно устанавливать розетки с автоматическими запорными шторками. В санузлах — устройства с индексом IP 66 (показатель максимальной влагостойкости). Снаружи дома рекомендуется использовать розетки, снабжённые крышкой.

Устанавливаются розетки снабжённые дополнительными средствами защиты

Также следует придерживаться простых правил:

1. Расстояние между выключателями и системами инженерных коммуникаций — не менее 0,5 м.
2. Расстояние от кухонной мойки — не менее 0,8 м.
3. Промежуток между выключателем и наличником двери (окна) – от 0,1 м.
4. Для стационарных электроприборов (телевизор, стиральная и посудомоечная машина, компьютер) устанавливаются отдельные розетки, расположенные к ним в непосредственной близости.

Для наружного расположения

Наружная проводка имеет ряд неоспоримых преимуществ. Прежде всего — это доступность всей линии электропередачи и относительная простота установки. Для такого вида проводки не нужно штробить стены и устанавливать в каждой точке подрозетники. В случае переформатирования разводки, все линии быстро и легко демонтируются без нарушения внешнего вида. Также легко собираются вновь. Использование кабель-каналов позволяет мобильно добавлять новые линии в случае необходимости.

Устройство наружной проводки при помощи кабель-каналов

Разводка кабелей в виде витой пары на изоляторах придаёт интерьеру оригинальность в стиле «ретро».

Прокладка кабелей в виде витой пары

Однако некоторые характеристики невыгодно отличают наружную проводку от скрытой. Это больший риск механического повреждения и контакта с токопроводящими (или горючими) поверхностями стен. Поэтому при монтаже предусмотрены дополнительные защитные мероприятия. Так, например, каждая точка должна быть оборудована подложкой из диэлектрического материала. А расстояние провода от стены не должно быть менее 10 мм. При выборе выключателей и розеток следует отдавать предпочтение тем приборам, которые изготовлены из качественного пластика и имеют толстостенный корпус.

Для скрытого расположения

При обустройстве скрытой проводки риски механических повреждений значительно ниже. Механизмы устанавливаются внутрь стены, кабеля «прячутся» в специально подготовленных каналах — штробах. Такая работа, конечно, более затратная и трудоёмкая, но это с лихвой окупается надёжностью и компактным внешним видом. Обязательное условие установки современного выключателя или розетки — подрозетник, который представляет собой пластиковую коробку округлой или прямоугольной формы.

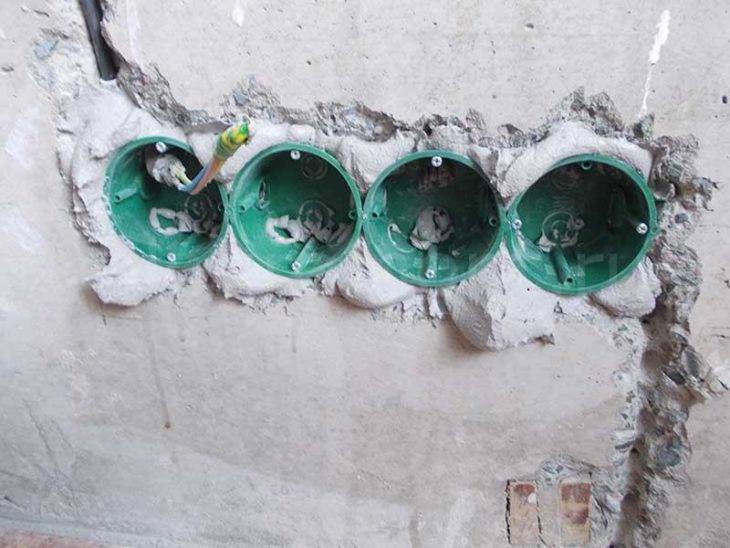

Фиксация подрозетника на гипсовом растворе

Подрозетник крепится в толще стены при помощи цементного или гипсового раствора

При установке следует обращать внимание на правильную посадку коробки, края подрозетника не должны возвышаться над плоскостью стены. Чтобы во время монтажа раствор не попал во внутреннее пространство подрозетника, рекомендуется заклеивать отверстия скотчем

На какой высоте делать розетки и выключатели?

Для лучшего понимания рассмотрим месторасположения розеток для каждого потребителя:

• Плита. Если варочная поверхность является совмещенной, то вам понадобится установить одну розетку, а для разделенной потребуется две. Но учтите, что розетки и выключатели нельзя устанавливать напротив задней части духовки и над варочной поверхностью. Специалисты рекомендуют выбирать для них места на расстоянии 15 см от пола со смещением в сторону таким образом, чтобы у вас была возможность добраться до вилки и она не была слишком на виду.
• Холодильник. Розетку для этого прибора устанавливают, соблюдая те же рекомендации, что были изложены выше. Иными словами, от пола нужно отсчитать расстояние 10–15 см, немного отступив от змеевика прибора. Учтите, что некоторые модели имеют небольшую длину шнура, поэтому далеко вынести розетку вы никак не сможете.
• Посудомоечная и стиральная машина. Эти устройства отличаются тем, что имеют на задней части шланги — заливные и сливные. Поэтому розетку не следует располагать в непосредственной близости с ними. Таким образом, для электроустановочных изделий лучше всего выбрать место в противоположной стороне от водяных шлангов на высоте 15–20 см.
• Вытяжка. Это устройство сегодня присутствует практически в каждом помещении, Тем более о его установки задумываются хозяйки, которые часто готовят пищу. Чаще всего вытяжку устанавливают на приличной высоте, поэтому правильнее будет выбрать для розетки место поближе к потолку в двух метрах от пола. Это то место, где в большинстве случаев заканчивается верхняя часть гарнитура.

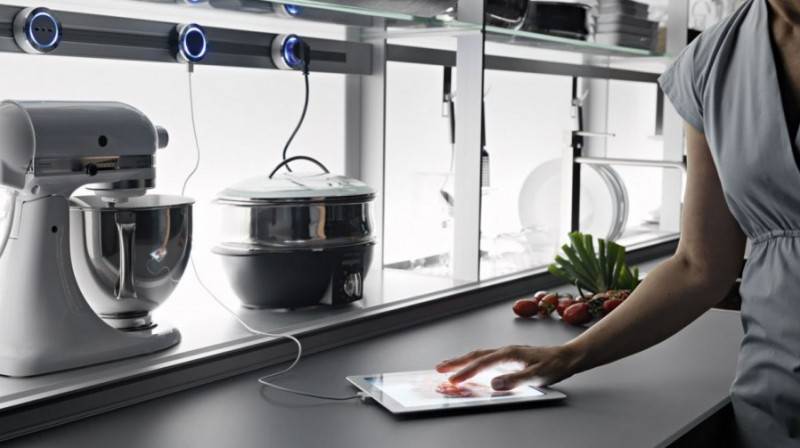

• На фартуке. Его все знают как часть стены между нижней и верхней частью кухонного гарнитура. Чаще всего там находится рабочая зона для готовки, поэтому здесь придется предусмотреть возможность подключения сопутствующих приборов. Чтобы было удобно пользоваться розеткой или выключателем, ее размещают с отступом от края столешницы 10–15 см или на высоте 110–115 см от пола. Не рекомендуется ее чересчур задирать, так как фартук является довольно заметным местом на кухне. Выступающая в самом центре стены электрофурнитура уж точно не добавит привлекательности интерьеру.

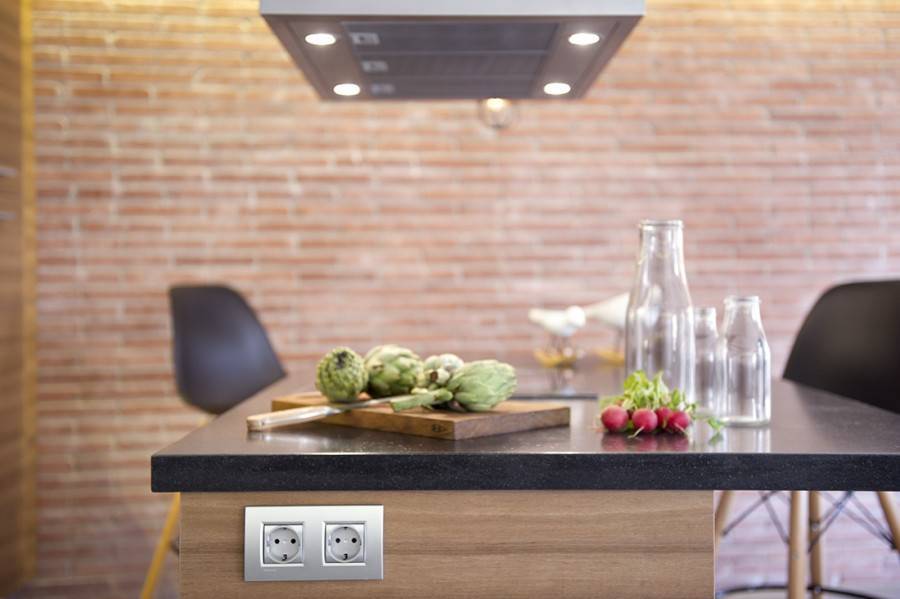

Розетки и выключатели для обеденной зоны

Чаще всего там находится стул, диван или стулья. Розетка, установленная в этой части помещения, может использоваться в самых разных целях — для пылесоса, ноутбука и других устройств. Поэтому не помешает установить сразу парочку двойных или тройных розеток, разместив их на высоте 20-30 см. Естественно, вы можете установить их и повыше — на расстоянии 90 см от пола, но в этом случае провода, идущие от неё, будут портить общий вид.

Нередко у владельца возникает вопрос, как установить розетки по евростандарту. В действительности не существует никакого документально закрепленного европейского стандарта. В период, когда стало очень модно проводить евроремонт, большое распространение получил вариант установки выключателей на высоте 90 см от пола и розеток на высоте 30 см от пола. Иными словами, вы можете сами выбрать подходящий для себя отступ и установить выключатели и розетки с учетом этой высоты.

На каком расстоянии от пола вешают выключатели и розетки

Высота установки строго не регламентируется в документах, правила устройства электроустановок дают лишь рекомендации по расположению. Придерживаться их или нет, решает хозяин квартиры.

Нормы ПУЭ рекомендуют устанавливать выключатели на расстоянии не более 1,7 м от пола. Это совпадает с советскими стандартами. В настоящее время расположение точек питания определяется удобством и дизайном помещения. Предполагается, что высота розеток может находиться на расстоянии 30-40 см от пола, а выключателей – от 80 до 100 см.

В кухне и ванной

Особенность ванной комнаты – это повышенная влажность. Высоту точек питания следует выбирать, опираясь на требования ГОСТи ПУЭ. Выключатель должен быть вынесен за пределы ванной. Электророзетки должны располагаться не ближе чем на 60 см от источника воды. Рекомендуемая высота для бытовых приборов:

• для бойлера 1,5 м;
• для фена, бритвы – 1 м;
• для стиральной машины не ниже метра.

Размещать изделия ниже 15 см нежелательно. Ванная комната – это помещение, в котором на полу периодически может появляться вода. Она может попасть в розетку и стать угрозой для жизни.

На кухне электротехнические изделия должны располагаться на расстоянии 60 см от газопроводов и источников воды. Учитывая стандарты высоты мебели, электророзетки можно ставить на трех уровнях:

• 10-15 см от пола – точки питания плиты, холодильника, посудомоечной и стиральной машины;
• 110-130 см – для чайника, микроволновой печи, мультиварки и других бытовых приборов, которые размещены на рабочей поверхности;
• 200-250 см – для вытяжки и подсветки.

Размеры выбраны с учетом удобства доступа к розеткам.

В детской комнате и спальне

В спальне точек питания традиционно устанавливается меньше. Выключатель от основной люстры устанавливается около двери со стороны ручки на высоте 90 см. Около прикроватных тумб традиционно делаются по одной электророзетке с каждой стороны на высоте около 70 см. Дополнительная розетка на 2-3 разъема ставится около рабочего стола на уровне 30 см от пола. Если в спальне есть телевизор, электророзетку лучше скрыть за его корпусом.

В детской комнате выключатель должен устанавливаться на такой высоте, чтобы ребенок мог до него дотянуться, 70-90 см будут оптимальны. Розетку желательно оснащенную защитными шторками, следует поставить около кроватки и рядом с письменным столом на той же высоте, что и в спальне.

В коридоре и гостиной

В гостиной устанавливают несколько электророзеток за телевизором на уровне 1 м от пола. Дополнительно делают точки питания для светильников, музыкальных систем на комфортной высоте. Выключатель устанавливается один, около входной двери со стороны ручки. Для помещений с многоуровневым сложным освещением можно поставить выключатели на несколько клавиш.

Коридор оборудуют одним выключателем рядом с входной дверью. Розетку также делают одну рядом с бра на комфортной высоте.

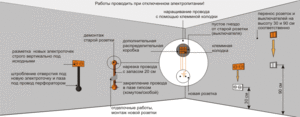

Последовательность работ своими руками

Рассмотрим, как самостоятельно расположить розетку для телевизора.

Когда необходимо штробление

Штробы применяют на монолитных и кирпичных стенах с большими плоскостями. Это актуально для наружных несущих покрытий и перегородок без присутствия в них сетевых шнуров. Толщина сверления большая, такие стены не смогут повредиться. Чтобы штробить внутренние плоскости, понадобится разрешение департамента по строительству.

Варианты монтажа без штробы

Это открытая установка подразумевает монтаж розеток на внешнюю стенку без сверления каналов и отверстий для подрозетников. Провода будут идти снаружи по плоскости.

Также оптимальным решением является монтаж накладных электроустановок. Этот вариант отлично подходит, когда ремонт уже сделан, и портить отделку нет желания. Разъем устанавливают даже поверх кафеля.

Выбор сечения провода

Показатель измеряется в квадратных миллиметрах, он показывает пропускную способность. Чтобы обеспечить приемнику безопасную работу, приобретают кабель с запасом сечения, тогда изоляция не пострадает от нагрузки.

Сечение проводки не равно диаметру. Последний измеряется линейкой, ставится в формулу и высчитывается площадь сечения.

Кабель для проводки всегда идет с округлением в большую сторону. Например: при исчислении получилось 2,2 кв. мм. Это означает, что нужно брать кабель 2,5 квадрата.

Крепление и фиксация

Предусмотрено 2 варианта подключения разъема. Схема звездочка означает, что старая проводка удаляется, а новая кладется через сплиттер. Он предназначен для разветвления сигнала, разделения его на пакеты и усиления.

Электроисточники ставят на входе провода в жилое помещение из подъезда. Затем проводят разводку антенных проводников. Применяется часто. Достоинства:

провода находятся в технически безопасном месте, что важно при монтаже и профилактическом осмотре;
сигнал устойчив;
разделенные пакеты постоянно поставляют ток на розетки для ТВ-приемников.

Второй способ установки – шлейфовый. Главный кабель тянется к любому телевизору, а затем разветвляется на 2 и более части на другие устройства прямо на разъеме. При такой схеме подключения происходит экономия на кабеле. Недостаток в том, что на первом ТВ качество будет выше, чем на последующих.

Сколько нужно провода

Сейчас существуют разные способы передачи данных, требующие собственного подсоединения к сети. Вместо 1 розетки монтируют блок, который содержит как минимум 4 разъема.

За и против

Телевизор – популярный электроприбор. Современная техника оборудована множеством инструментов, функций и расширенных возможностей. Плоская телеаппаратура монтируется на стене, поскольку такое расположение экономит место и выглядит современно

Чтобы техника работала, нужно подключение к сети, поэтому так важно знать, как правильно и грамотно расположить розетки для телевизора

У правильного монтирования оборудования ряд преимуществ:

1. Возможность спрятать провода, шнуры, идущие от аппаратуры. Убрав их за экран, улучшается внешний вид гостиной или спальни.
2. Сокращение расстояния между розеткой и ТВ-приемником до минимального. Современная техника имеет тонкий экран, не занимает много места, в отличие от коробок, поэтому смотрится утонченнее и изысканнее.
3. Найдя подходящее место для разъема, устанавливают крепления и размещают шнуры таким образом, чтобы гнездо не создавало препятствий.
4. Включение необходимой техники в один блок.
5. Создание безопасности для детей. Они не дотянутся до разъемов.

Если разъем смонтировать далеко от крепления телевизора, то его потребуется переносить, а это немалый объем работы. Можно воспользоваться удлинителем, но он будет некрасиво проходить через комнату, портя внешний облик помещения.

Точки электродоступа для телевизоров и компьютерной техники

Представить себе современную квартиру или дом более-менее состоятельных людей без телевизора и компьютера практически невозможно. Соответственно, для них необходимы отдельные розетки, и, как правило, не одна, а хотя бы две-три.

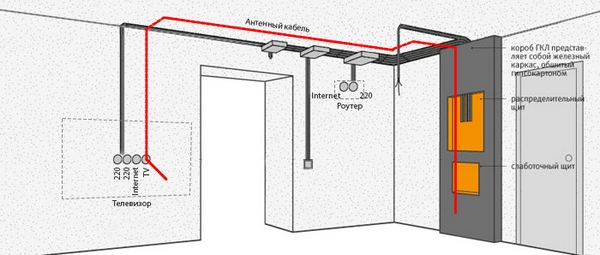

Подвод обычно ведется в штробах по стенам или потолку, реже в плинтусах (кабельные каналы). При этом необходимо подвести не только обычный электрический кабель, но и антенный, «витую пару» (сетевой кабель), соответственно и точек подключения будет две-три.

На фото слева направо: две обычные точки, гнезда для подключения антенного кабеля и витой пары.

Расположить группу гнезд можно по-разному, что и показано на схеме (вместе с размерами – расстояниями до пола и углов комнаты).

Таким образом, высота розеток для телевизора на стене может быть и 15…30 см (если они расположены открыты или за тумбой для TV, и 800…1200 мм (если группа скрыта за смонтированным на стену телевизором или размещена рядом с ним).

Тем, кто использует домашний кинотеатр, потребуется еще больше гнезд электросети. При этом, чтобы избежать путаницы проводов, лучше размещать группы отдельно.

В отношении комьютерщиков все еще сложнее. С учетом количества периферийных устройств розеток может потребоваться пять, семь, десять и даже больше. При этом почти наверняка пригодится специальное гнездо для подключения витой пары. Часто розетки размещают не на стене, а на специальном столе или под ним – в зависимости от того, как расположена техника.

Очень удобны в этом плане специальные стойки, ножки для столов, накладные элементы с группами гнезд разного типа.

При этом сразу необходимо учитывать необходимость маскировки большого количества проводов, поскольку вне зависимости от расположения розеток на столе или под столом они просто мешают.

Для этого используют кабельные стяжки, специальный крепеж, крепят планки с кабельными каналами, заказывают мебель с подготовленными местами для крепления – в общем, вариантов масса.

Правила расположения электроточек в разных помещениях

Точки питания в ванной

Расположение розеток в ванной

Санузел — это помещение с повышенной влажностью

Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности

Главные запреты — установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.

Гостиная

Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.

Кухня

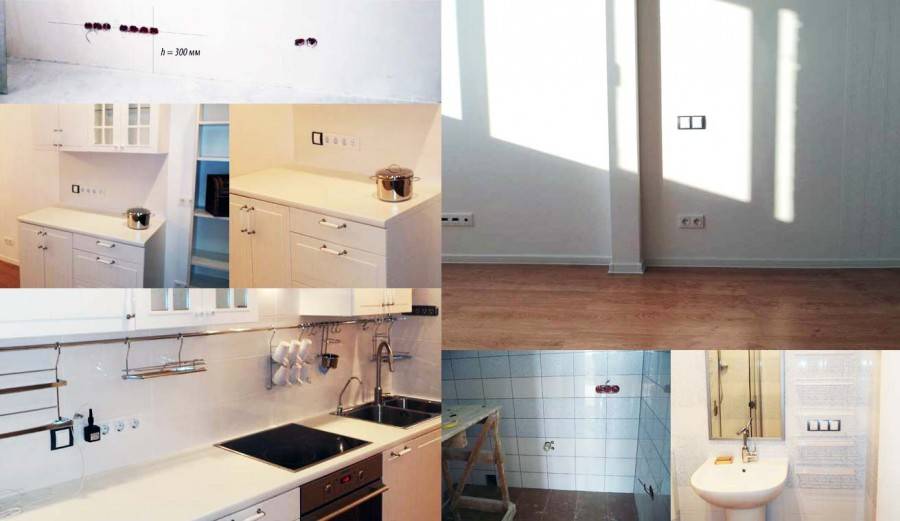

В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:

• Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.

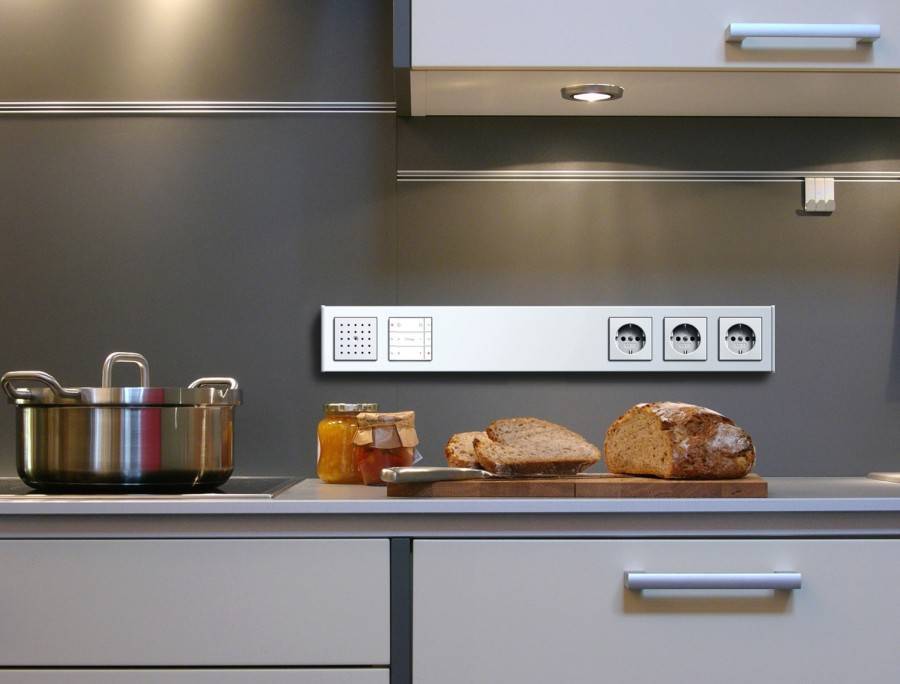

• Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
• Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.

Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.

Спальня

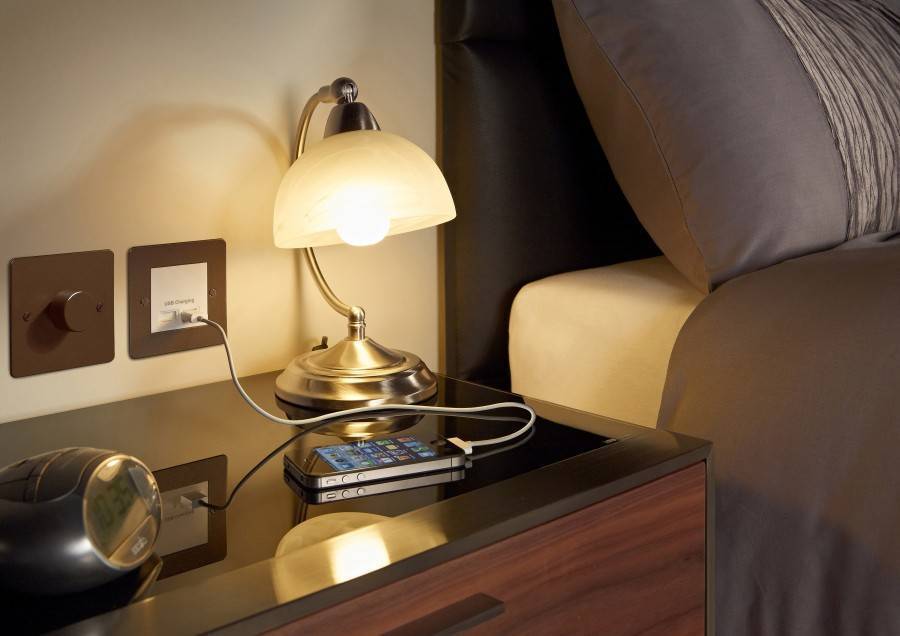

Пример расположения электроточек у кровати

Комнате отдыха рекомендуется придерживаться таких норм:

• С обеих сторон двуспальной кровати (независимо от её размера) делают по двойной розетке и по двухклавишному выключателю. Их располагают в 70 см от плинтуса. Это позволяет отдыхающему человеку, не вставая с постели, управлять освещением, ставить на подзарядку мобильный телефон, читать книгу под ночником.
• Основной выключатель ставится в комнате сразу при входе.
• Если в спальне предусмотрен туалетный столик, по обе стороны от него на высоте 70-90 см делают по розетке для подключения бра или фена.

Детская

Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.

Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.

Кабинет

Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения

Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.

Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.

На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.

Расположение точек освещения

Точки управления освещением в доме делятся на три основные группы:

1. Сюда попали классические выключатели – это приборы разных видов, зачастую с одной или двумя клавишами. А вот благодаря трехклавишным выключателям, можно одновременно задействовать три разные группы осветительных установок.
2. В эту группу вошли переключатели, задействовав которые, осуществляется регулирование несколькими источниками освещения сразу из разных мест.
3. В данную группу попали такие устройства, в которых регулирующие освещением механизмы, уже встроены в инструменты освещения. Среди них настольная лампа и напольный светильник/

В квартире практически все помещения оснащены одно- или двухклавишные выключателями, что считается оправданным, а главное комфортным.

В категорию общего освещения часто попадают светильники, размещающиеся под потолком, дающие равномерный рассеянный свет

Например, для ванной комнаты дополнительным источником света может стать светильник над зеркалом. Но регулирование для такого прибора осуществляется с помощью встроенного выключателя

Для спальни существует своя, уникальная система переключателей. Она позволяет регулировать источник света одновременно из разных мест. Рассмотрим удобство на примере.

Каждое спальное место необходимо оборудовать светильником в виде ночника на столике, прикроватной тумбе, настенного бра или торшера

Каждый раз, когда надо включить или выключить свет, приходится вставать с кровати, поскольку рубильники находятся достаточно далеко от кровати. Выход очевиден. В помещении монтируется сразу три выключателя. Один на выходе из комнаты, а остальные два – по обе стороны кровати. В итоге регулировать освещение в спальне стало очень просто, а доступ к рубильникам будет под рукой.

Существуют ли стандарты

Строгие нормативы или стандарты в обустройстве точек для розеток или выключателей отсутствуют. Считается, что проектировщик и дизайнер определяют наиболее предпочтительный вариант с позиций функциональности и удобства для каждого члена семьи.

Люди, проживающие в домах старой постройки без капитального ремонта электросетей в квартире, сталкиваются с такими параметрами монтажа:

• высота розеток от пола 900-1000 мм;
• расстояние до выключателя 1500-1700 мм сбоку от двери.

Считается, что такой вариант имеет ряд преимуществ:

• Во-первых, это схема, к которой привыкли многие наши сограждане, особенно старшего возраста.
• Во-вторых, такое размещение более безопасно для маленьких детей.
• В-третьих, выключатель комфортно находится на линии глаз, а при частом включении-выключении электроприборов не нужно будет постоянно нагибаться.
• В-четвертых, вы можете ставить возле розеток и выключателей мебель, не боясь ухудшить доступ к ним.

В то же время при стационарном и постоянном подключении бытовой техники данный подход теряет ряд своих достоинств и открывает провода для всеобщего обозрения.

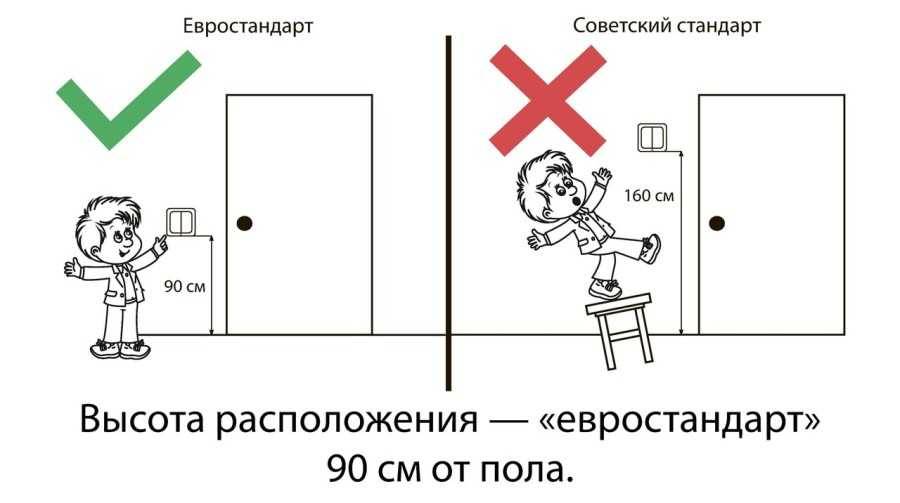

По более эргономичным евростандартам, ориентированным на жилые комнаты, выключатели монтируются на высоте 900-1000 мм, а розетки – 300-400 мм от уровня пола.

Евростандарт высоты розеток и выключателей отличается следующими достоинствами:

• эргономичность и максимально естественное положение руки;
• возможность включения/выключения автоматически без особых усилий;
• сокрытие проводов и подключений.

Но при этом вам будет тяжело постоянно наклоняться к розетке, она будет более доступной для детей, а мебель закроет доступ к ней.

Заключение

В процессе благоустройства кухни приходится решать массу важных вопросов. Один из них — выбор высоты для монтажа розеток

Ему нужно уделить особое внимание вне зависимости от того, где вам необходимо установить электрофурнитуру — в спальне или на кухне. Однако если речь идет о самом главном помещении в доме, то здесь вам нужно приложить максимум усилий и всё продумать до мелочей

Ведь именно в этом помещении используется максимальное количество приборов. Поэтому вам не только нужно рассчитать оптимальную высоту расположения розеток и выключателей, но и определить их количество и места, где они будут расположены.
