Рассчитываем высоту трубы над крыше по нормам и СНиПам

Общие требования

Вне зависимости от типа котла и архитектурных отличий крыши ко всем дымовым трубам выдвигаются общие требования.

Минимальная длина трубы и ее диаметр

Указываются производителями в инструкции по пользованию котлов. Для каждого агрегата требования индивидуальные и зависят от вида топлива и мощности. Эти требования следует обязательно выполнять. Делать трубу короче категорически запрещается, эксплуатация таких котлов опасна для жизни и не разрешается.

Делать слишком короткую трубу нельзя, это весьма опасно

Увеличенная высоты трубы не ухудшает безопасность пользования отопительными котлами, но существенно снижает их эффективность, КПД может уменьшаться на 20–30%.

Из-за слишком высокой трубы снижается КПД котла

Это очень много, застройщики должны иметь в виду такую зависимость во время выбора конкретного места расположения котла в помещениях дома и его трубы на крыше. Высокая стоимость энергоносителей заставляет принимать все меры по их экономии

Кроме того, чем меньше требуется топлива, тем меньше вред окружающей среде, многие развитые страны уделяют большое внимание этой проблеме

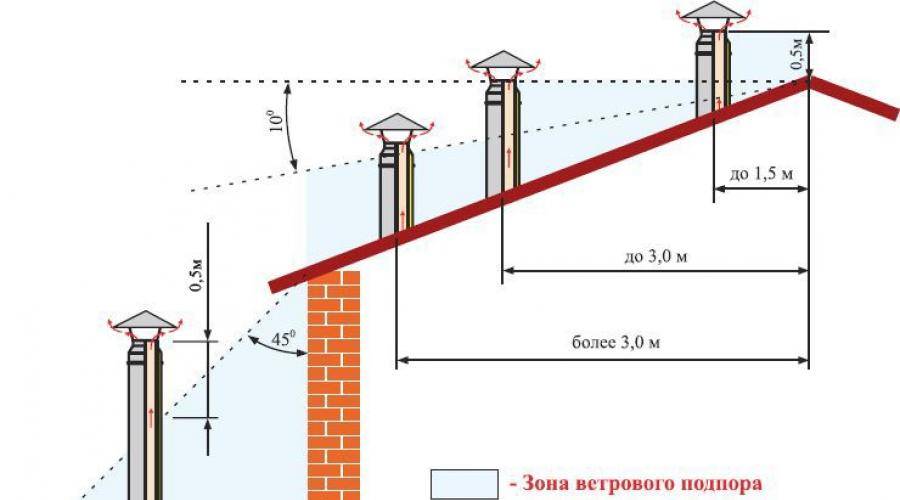

Высота трубы над коньком скатной кровли

Здесь нормативные документы указывают зависимость высоты трубы от расстояния до конька. Если расстояние от точки выхода трубы на крыше до конька по прямой линии не превышает 1,5 м, то она должна быть выше конька на 0,5 м. Если труба на крыше на удалении от конька в пределах 1,5–3,0 м, то ее верхняя часть может располагаться в одной горизонтальной плоскости с линией конька. Намного сложнее расчет высоты дымохода при удалении от конька на величину более 3 м. В этих случаях необходимо делать индивидуальные расчеты, конкретные советы будут даны в статье немного ниже.

Расположение труб на крыше

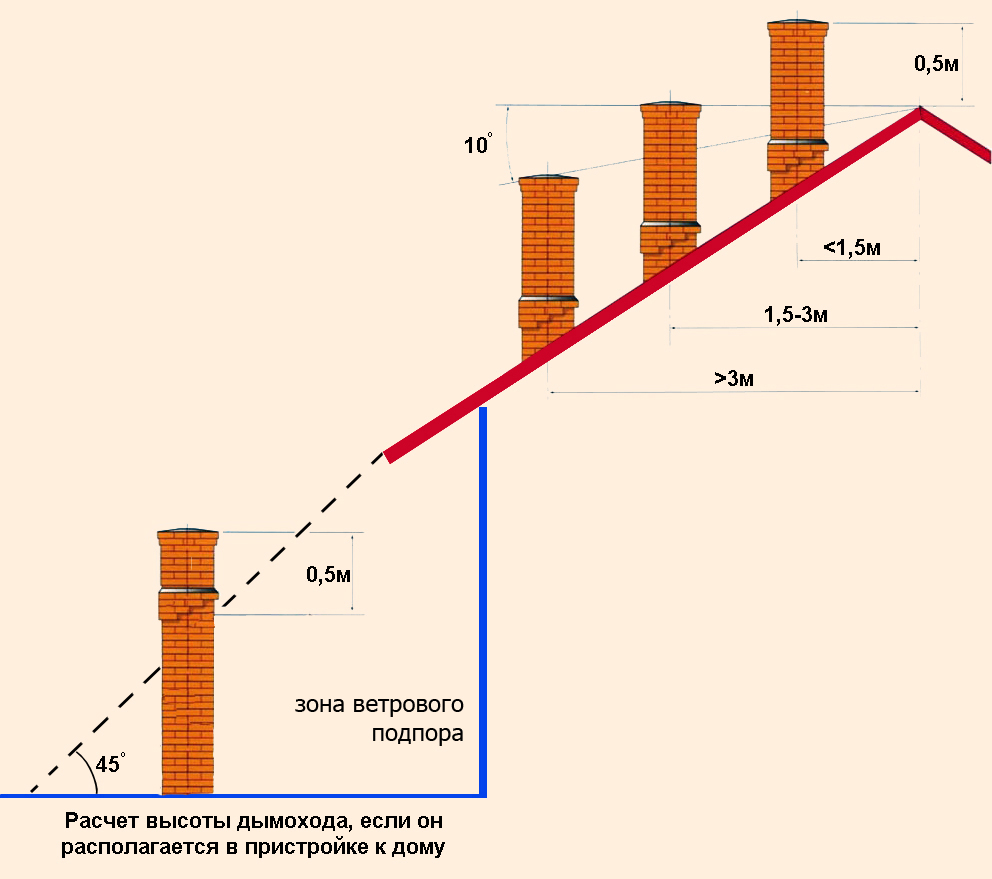

Влияние на высоту трубы расположенных рядом высотных зданий

Перечисленные рекомендации высоты оголовка над коньком берутся на основании очень сложных расчетов кинетики воздушных потоков. Специалисты применяют специальные формулы, учитывают большое количество начальных данных, для проверки правильности научных изысканий в обязательном порядке выполняются лабораторные исследования. Одним из факторов при расчете высоты дымохода на скатных кровлях являются фактические параметры подпора воздуха вертикальными поверхностями.

Полученные данные обобщаются и на их основании даются общие рекомендации. Длина трубы при подпоре воздушных масс зависит от расположения линии, соединяющей верхнюю точку высотного сооружения и нижнюю точку ската дома. Оголовки должны быть выше этой линии, разница составляет не менее пятидесяти сантиметров.

В каких местах кровли не рекомендуется выводить дымоходные трубы

Эти советы никак не связаны с законами кинематики и диктуются заботой о комфортности проживания в мансардных помещениях. Архитекторы не рекомендуют устанавливать дымовые трубы в следующих местах:

• поблизости с мансардными окнами. Порывы ветра могут относить угарные газы в сторону помещения, это не только неприятно, но и опасно для здоровья. Кроме того, во время монтажа мансардных окон используется большое количество специальных доборных элементов фиксации, они могут повреждаться дымоходами. Такие ситуации уменьшают надежность крепления окон и требуют немедленного ремонта поврежденных конструкций;

• в ендовах. Эти участки кровли считаются самыми опасными, в них чаще всего появляются протечки. Последствия нарушения герметичности крыши очень неприятные, для их устранения необходимо много времени и денег. Трубы в ендовах в разы увеличивают сложность технологии герметизации, соответственно, настолько же возрастает вероятность протечек;

• если в доме есть несколько отопительных приборов, то все они должны подключаться к одному широкому дымоходу с отдельными внутренними каналами. Размеры каналов подбираются индивидуально, при этом обязательно учитываются технические данные отопительных агрегатов.

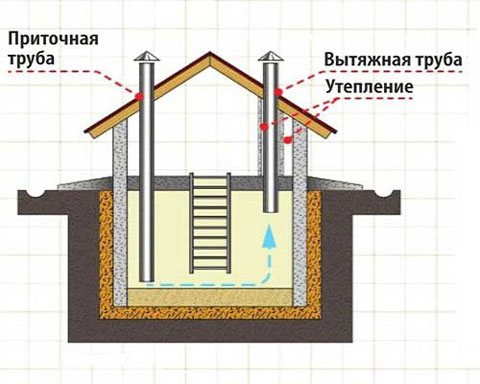

Расчет высоты вентканалов над кровлей

При подборе высоты трубы опираются, прежде всего, на нормативы СНИП. В них приводятся рекомендуемые линейные параметры с учетом размеров других частей крыши.

Нормативы

При установке вентиляционной трубы учитывается сила ветра и его направление

Размер и прочность конструкций должны подходить ветровой нагрузке, характерной для данной местности. Вентрешетка поможет контролировать скорость идущего по трубе потока. Если канал расположен на большой дистанции от конька, для обеспечения должного уровня тяги он должен иметь высоту около метра над верхней точкой крыши.

Для сложной конструкции, снабженной слуховыми окошками либо имеющей специфичную конфигурацию скатов, важно определить зону наибольшей стабильности скорости воздуха. Иначе последний будет двигаться по трубе рывками, эпизодически прекращая движение

Если это случилось, нужно монтировать добавочные резонаторы.

Вентканал важно регулярно чистить и удалять из него инородные тела, способные вызвать пожар или распространить инфекцию. Проводят такую процедуру минимум раз в год

Таблица

Табличные расчеты оптимально использовать, если проектировщик располагает точными значениями параметров постройки и достаточным количеством средств для подбора подходящего стройматериала. Требуется сравнить сечение воздуховода (либо его площадь) с объемом обслуживаемого здания. Для более точного расчета нужны данные о конфигурации магистрали, гладкости ее внутренних стенок и температурных условиях, в которых она будет эксплуатироваться.

Расчет основных параметров

Нормативный объем притока

Определение объема приточного воздуха производится согласно требованиям нормативной документации и показателя кратности обмена.

Также объем определяется в зависимости от типа помещения и его назначения:

1. Жилые здания – 20 куб. м/час (временное нахождение), 60 куб. м/час (постоянное нахождение);
2. Подсобные сооружения – 180 куб. м/час.

Диаметр воздуховодов

На фото – изделия различного диаметра

Для определения диаметров элементов системы с естественным притоком без установки оборудования для принудительной циркуляции потоков расчеты ведут, опираясь на такие показатели:

1. Сечение отверстия вентиляционного вывода;
2. Площадь помещения.

Более точные цифры получаются путем сложных расчетов.

Как правильно определить высоту трубы

Этот фактор является определяющим при проектировании системы вентиляции. Провести необходимые расчеты необходимо еще на стадии составления чертежей инженерных коммуникаций будущего дома. В процессе строительства или по его окончании внести коррективы и изменения будет крайне затруднительно или невозможно.

Что влияет

На общую высоту вытяжного воздуховода оказывает влияние сразу несколько факторов.

Наиболее существенные из них следующие:

• перепады температуры в помещении и за окном;
• наличие рядом трубы дымохода от котла отопления;
• господствующее направление ветра и его сила;
• степень сопротивления трения воздуха о стенки трубопровода;
• конфигурация вытяжной системы, наличие и количество углов.

Так, в летнее время тяга значительно снижается, так как температура внутри и снаружи дома почти одинакова. Однако, чрезмерно высокая труба может представлять опасность в плане падения при сильных порывах ветра.

Конструкция кровли

Крыши жилых сооружений имеют различную форму. В бесснежных регионах страны с небольшим количеством осадков накрывают дома плоской кровлей, так как это проще, быстрее и дешевле. Высота вентканала здесь не имеет особого значения. Главное, что обеспечивалась достаточная тяга, для этого нужно 50-60 см возвышения при расположении трубы рядом с коньком кровли или парапетом.

Если расстояние до конька меньше 150 см, то трубу нужно поднимать над кровлей на 40-50 см. При большем удалении ее необходимо поднимать над коньком не менее, чем на 100 см. Это обеспечит захват выходящего воздуха ветром и создание хорошей тяги.

Правила противопожарной безопасности

Поскольку в дымоход поступают не только продукты горения, но и искры, система отопления требует повышенного внимания с точки зрения пожарной безопасности.

Для того, чтобы свести к минимуму саму вероятность возникновения пожара, необходимо придерживаться таких правил:

• между дымоходом вытяжных труб и вентканалом должно быть не менее 3 метров для предотвращения попадания искр и угарного газа;
• высота вентиляционной и дымоходной трубы должна быть одинаковой по уровню;
• обогрев внешней трассы необходимо делать безопасным в плане возможности воспламенения.

Если вытяжка и дымоход проходят снаружи здания, то их следует разделить теплоизоляционным материалом, чтобы избежать прогорания вентканала.

Сечение

При проведении проектирования вытяжной системы в частном доме нужно изначально определиться с конфигурацией трубопровода. К этому вопросу нужно подойти дифференцированно, не выбрав эстетичность в ущерб практичности и наоборот.

Существуют такие варианты выбора сечения труб для обустройства магистрали:

1. Круглое. По таким каналам воздух движется лучше всего, не создавая завихрений и обратных потоков.
2. Прямоугольное. Смотрится хорошо, как внутри, так и снаружи дома. но аэродинамические качества таких вентканалов несколько хуже.

Оптимальным решением является прокладка прямоугольных каналов внутри помещения, а круглых в технических комнатах и на тыловых стенах дома.

Вид: естественный или механический

Что касается выбора вида вытяжной системы, то в большинстве строений она комбинированная. В жилых комнатах используется естественный способ удаления загрязненного воздуха за счет разницы в температуре и давлении. Вентканалы маскируются коробами, краской или обоями. Под тон интерьеру подбираются декоративные решетки.

Что касается комнат с ограниченным объемом приточного воздуха, то в их стенах делаются входные клапаны и отверстия для вытяжных вентиляторов. Воздух из таких комнат удаляется непосредственно на улицу или подается в общую магистраль.

Рекомендации

В отношении параметров дымохода, его расположения на крыше и правильной эксплуатации существует ряд рекомендаций, которые необходимо учитывать:

• чтобы исключить случайное попадание дыма на чердак при порывах ветра, не следует устанавливать дымоотводы вблизи мансардных окон;
• чтобы не было участков на крыше, где будет задерживаться снег, расположения дымовой трубы в ендовах нужно избегать;
• при монтаже дымоотвода не следует его жестко крепить к кровле и стропилам, поскольку под воздействием ветра труба может повредиться, что приведет к нарушениям конструкции крыши;
• дымоход закрепляют растяжками при высоте над уровнем конька более 1,2 м;
• расчеты внутреннего диаметра дымоотвода должен выполнять специалист согласно технической документации отопительных агрегатов и нормам СНИП;
• принято считать, что оптимальной формой сечения дымохода является овальная, поскольку дым поднимается по спирали, а квадратные или прямоугольные сечения препятствуют набору скорости;
• квадратные дымоотводные трубы должны иметь площадь 1/15 от площади топки, а овальные — 1/10;

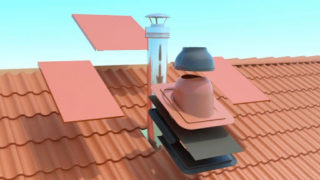

• место прохода дымохода через кровлю должно иметь защиту от воздействия температуры и влаги;
• для дымоходов, которые выполнены без утеплителя, минимальное расстояние до горючего материала должно составлять 250 мм.

Если учесть перечисленные нюансы, дымоход можно будет возвести правильно и безопасно.

голоса

Рейтинг статьи

Что такое тяга и от чего она зависит?

Отвод газовых продуктов горения производится с помощью создающейся в трубе тяги. Благодаря постоянному движению воздуха, опасные для здоровья людей газы оттягиваются наружу.

Сила тяги находится в прямой зависимости от высоты дымохода и разницы температур в канале трубы и на открытом воздухе. В дымоходе, при горении печи, образуется температура в 200–250 градусов. Вследствие охлаждения газов за счет контакта с металлическими поверхностями соединительной трубы, температура в тягостабилизаторе становится несколько ниже, и поэтому появляется постоянная стабилизированная тяга.

Нужно помнить, что в дымоходе не должен собираться конденсат паров на фоне высоких температур дымовых газов. Попадание в трубу влаги приводит к разрушению ее поверхности. Особенно часто это происходит в зимнее время, когда наблюдается значительное снижение температуры. В результате этих процессов снижается тяга. Помогает снижать влажность подсос воздуха, возникающий в тягостабилизаторе.

При высокой влажности в окружающей среде, а также в результате попадания вовнутрь канала дымохода осадков тяга также снижается. Обезопасить дымоход от них поможет установленный сверху зонт.

Дымоход на крыше обязательно прикрывают зонтом

Определить силу тяги можно с помощью обычной спички, поднесенной к открытой топке, при открытом и полуоткрытом поддувале. Пламя, втягиваемое вовнутрь, говорит о хорошей тяге. При отклонении пламени в сторону помещения присутствует обратная тяга. В таких условиях печь топить категорически запрещено, так как дым и угарный газ будут идти в помещение.

Такая ситуация нередко возникает при загрязнении дымохода или его порче, поэтому обязательно требуются регулярная чистка, проверка и ремонт.

Дымоход

При постройке дымохода очень важно правильно рассчитать все размеры и выбрать нужный материал. Все эти параметры напрямую зависят от топлива, которое будет применяться для отопления. Дымоход, сложенный из кирпича, подойдет для отопления твердым топливом и газом

Высота, его диаметр и сечение также необходимо правильно рассчитать – это залогнормального и безопасного функционирования отопительной системы

Дымоход, сложенный из кирпича, подойдет для отопления твердым топливом и газом. Высота, его диаметр и сечение также необходимо правильно рассчитать – это залогнормального и безопасного функционирования отопительной системы.

Если размеры будут выбраны неверно, будет снижено КПД отопительного устройства (прибора) или отсутствовать необходимая тяга, что может привести к нежелательным или даже трагическим последствиям для жильцов дома.

Очень важны все эти критерии, если в один дымоход устраивается отвод дыма не одного, а двух отопительных приборов. В подобном случае для расчета данных лучше обратиться к специалистам, так как можно ошибиться в одну или другую сторону.

По правиламодиндымоход может обслуживать не болеедвух приборов отопления, при условии, если размер внутреннего сечения суммарно допускает одновременную их работу. Канал рассечки при этом должен быть высотой около 70–80 см.

 Если параметры будут больше требуемых, снизится КПД всей системы отопления. Если же они будут недостаточно велики, тяга будет маленькой и угарный газ может начать поступать в помещения, что грозит необратимыми последствиями.

Какой дымоход лучше

Лучшей формой для дымохода считается цилиндр. Именно поэтому даже в кирпичные конструкции часто встраивают металлические или асбестоцементные трубы, имеющие требуемые по расчетам диаметры.

идеальная форма дымохода – цилиндр (труба)

Горячие продукты сгорания имеют свойство двигаться вверх по спиральной траектории, и цилиндр для этого является оптимальной формой. Максимальная тяга образуется именно в таких условиях.

Без такой трубы не могут обойтись современные котлы, работающим по принципу «стоп-старт». В них главным является быстрый прогрев системы до установленной температуры и переход ее в ожидающий режим, в этом и состоит экономия работы котлов.

 В трубе, имеющей углы (прямоугольной или квадратной), создаются завихрения, и снижается активность тяги. Для каминов и печей, работающих на дровах – эта форма является приемлемой и даже дает определенные “преференции“ – помогает замедлить выход тепла и увеличить КПД приборов.

Преимущества утепления

Согласно СниП утепление дает возможность создать в помещениях микроклимат, в котором люди могут комфортно жить и работать. При качественно выполненном утеплении:

• уменьшается теплообмен;
• предотвращается образование конденсата, вызывающего коррозию, образования плесени на поверхности конструкции;
• снижается риск возгорания;
• ослабляется вибрация и шум, которые возникают при работе системы воздухообмен;
• уменьшается теплопередача во внешнюю среду.

Толщина слоя теплоизоляции зависит от таких параметров как:

• наличия точки росы,
• формы, размеров воздухоотвода,
• теплопроводности утеплителя,
• температурного перепада между вентсистемой и помещением.

Оптимальным решением считается технический утеплитель, который имеет высокую паропроницаемость и низкую теплопроводность.

В системах с естественным воздухообменом, как и с принудительным для определенной категории зданий, наличие утепления обязательно. Для кирпичных вентшахт, в отличие от металлических, проблема образования конденсата не стоит, поэтому вопрос теплоизоляции теряет свою актуальность.

Что же касается промышленных зданий, то шахты принудительного воздухообмена здесь выполняются из строительной стали, которая достаточно быстро нагревается. Так как через них проходит достаточно большой объем воздуха, то при охлаждении конструкция не успевает дойти до точки росы, то есть проблема конденсации водяного пара в этом случае не стоит. Единственная вероятность образования конденсата возникает при остановке вентилирующего оборудования, поэтому для подобных систем организовывают отвод конденсата, который может образоваться за этот период.

Как утеплить

Теплоизоляцию выполняют по двум методикам: внутреннее утепление и наружная.

Вторая сегодня считается наиболее экономичным и эффективным. Вопросы шумоизоляции и возгорания решаются в этом случае решаются намного проще. К примеру, шумоглушители устанавливают непосредственно в источник звука. Вероятность распространения огня практически сведена к минимуму. Еще одним ценным преимуществом такой технологии является возможность периодически проводить мероприятия, препятствующие образованию бактерий и микробов, которые приводят к расслоению теплоизоляционных материалов, а, значит, и к потере их эксплуатационных характеристик.

Для утепления вентканалов и шахт цилиндрической формы чаще всего используют гипсошлаковые или фасадные минераловатные плиты. Процесс устройства теплоизоляции, скажем, для минплит проводят в следующей последовательности:

• подготавливают поверхность, в частности, удаляют слабые участки основы, поверхность прогрунтовывают;
• минплиты укладывают на клей, из него выполняют также нашлепки и окантовку;
• дождавшись окончательного высыхания, устанавливают фасадные дюбели;
• укладывают укрепляющий слой, содержащий сетку из стеклоткани и клея;
• после полного подсыхания, поверхность огрунтовывают и покрывают декоративной штукатуркой.

2019 stylekrov.ru

Зависимость вентиляции от показателей температур

Как уже упоминалось, большую роль играет температурная разница внутри и вне помещения. Чем она значительнее, тем лучше тяга. Чтобы такой процесс проходил в постоянном режиме, необходимо следить за состоянием вентиляционной шахты и не позволять ей охлаждаться. Для этого ее размещают во внутренних стенах комнат. Если нет такой возможности, то вентиляционную шахту размещают вне помещения, но тогда необходимо ее обернуть теплоизоляционным слоем. Такую защиту также стоит применить и для открытых участков труб.

Все моменты, связанные с укладкой теплоизоляции, необходимо учитывать еще во время создания проекта сооружения вентиляционной системы, в противном случае может просто не оказаться места для изолирующего материала.

Кроме теплоизоляции, для вентиляционной трубы применяют и обогрев, если ее расположение находится вблизи горячих труб. В этом случае трубам не страшно охлаждение, что делает процесс вентиляции эффективным. Однако недостатком будет то, что тяга на данном участке больше, чем на остальных. Это может стать причиной нарушения слаженной работы всей конструкции в целом: чем больше использована высота вентиляционного отверстия, тем больше будет перебоев.

От чего зависит

Существуют различные факторы, которые определяют высоту трубы:

• угол наклона кровли;
• участок крыши, где располагается труба;
• климатические особенности региона, в котором находится строение;
• размещение дымохода на плане крыши по отношению к коньку;
• близкое расположение деревьев и строений;
• толщина снежного слоя, которую получают при расчетах.

Бытует ошибочное мнение, что сечение канала оказывает непосредственное влияние на высоту трубы. Дело в том, что увеличив внутренний размер дымохода, снизить его высоту не удастся. При слишком большом диаметре канала возможно снижение тяги и образование завихрений.

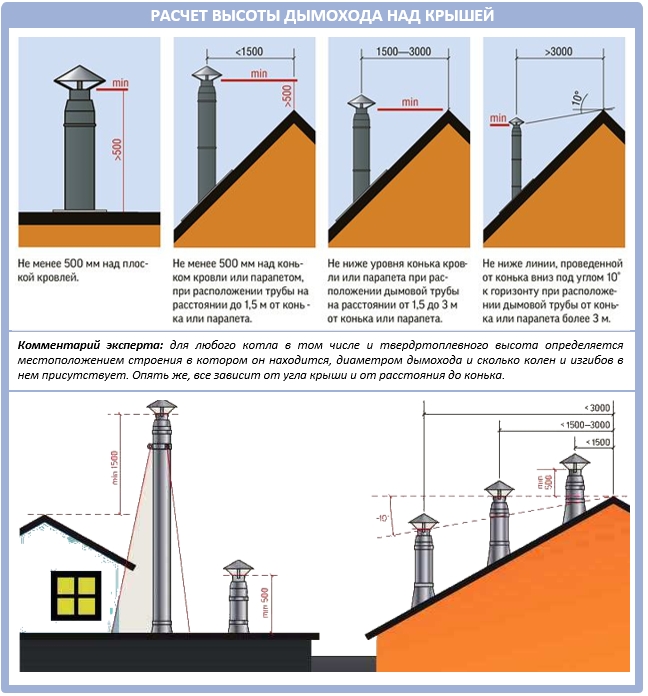

Как определить необходимую и достаточную высоту вентиляционной трубы

Отсутствие отдельной методики для определения высоты трубы вентиляционной системы не означает, что подобный расчет не требуется, или он не нужен. Проще всего сделать вентиляцию по упрощенной схеме. Если следовать определениям СНиПа №41-01-2003, высота вентиляционного выхода должна быть:

• На плоской кровле – не менее 500 мм;
• Для скатной кровли срез вентиляционной стойки должен быть выше линии конька на 500 мм при удалении от конька не более чем на 1500 мм.

Вывод вентиляции может находиться на одной высоте с коньком, если удаление не превышает 3 м, в противном случае срез вентиляционной трубы не должен быть ниже условной линии, проведенной к горизонту вниз под углом 10 о . Если рядом находятся дымоход печного отопления, то дымовую и вентиляцию трубу необходимо поднимать выше среза дымовика.

Чтобы понять, насколько справедливо подобное приближение, можно выполнить приблизительный расчет производительности вентиляционного канала. Например, котел отопления на 16 кВт/ч производит около 140 м 3 продуктов горения, приток свежего воздуха обеспечивается выводным каналом дымохода сечением 200-220 см 2 .

Для того чтобы обеспечить требуемые 1,5-2 м 3 в час кратности смены воздуха для жилых помещений в 60 м 2 при высоте потолков 2 м, расход составляет 150 м 3 , то есть при определенных условиях размеры и высота установки дымовой и вентиляционной трубу примерно сопоставимы. Сравнение достаточно условно, но оно наглядно показывает, что методики, как минимум, сопоставимы.

Устройство вентиляционной шахты

Строение, как правило, похоже на ствол цилиндрической формы. Он расположен строго по вертикали и содержит три части:

• одна большая – порядка 300х600 мм;
• две маленькие – порядка 150 мм.

Именно большая часть и есть ствол, который пересекает все этажи строения, начиная от подвала до чердака. Конструкция может быть и нестандартной. Увеличенные размеры обязательно учитываются при подборе вентиляторов.

Через специальные окошки, находящиеся в таких помещениях как кухня или санузел загрязненный воздух попадает в не очень большие каналы и, поднявшись через них на высоту порядка трех метров, оказывается в общей шахте. Благодаря подобному устройству практически исключается распространение использованного воздуха через воздуховод из одного помещения в другое, к примеру, из кухни в ванную, после чего и в комнаты.

В хозяйственных постройках, скажем, фермах или птицефабриках, идеальным вариантом конструкции, обеспечивающей циркуляцию воздуха, считается вентшахта около конька. Они проходят во всю длину крыши здания по направлению конька.

Чтобы закрыть доступ дождевым каплям дождя, над выходным отверстием короба монтируют зонт. Как правило, в конструкциях естественного воздухообмена непосредственно на устье монтируют дефлектор. При порывах ветра здесь создается разрежение, которое способствует усилению тяги. Но прежде всего, конечно, дефлектор не дает потоку воздуха «опрокинуться» в коробе

При расчете системы разрежение, которое создает ветер, не принимается во внимание

Варианты с искусственным воздухообменом, которые способствуют удалению агрессивных примесей воздуха первого и второго классов, работают несколько иначе: загрязненный воздух выбрасывается на довольно существенную высоту. Такой выброс называют еще факельным.

Высота

При размещении вытяжного короба на крыше здания должно быть учтено наименьшее допустимое расстояние между ним и воздухозабором приточной системы. Согласно СниП:

• по горизонтали оно равно десяти метрам,
• по вертикали, соответственно, шести.

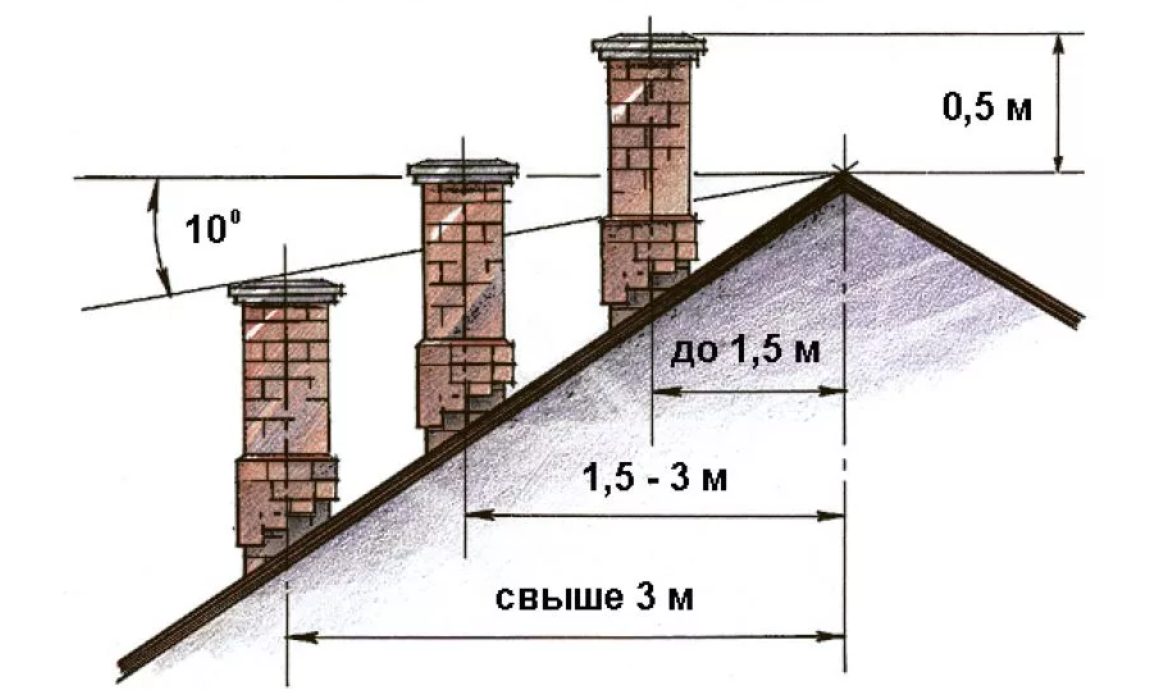

Высота вентиляционной шахты над кровлей определяется по следующим условиям:

• при ее расположении близ конька устье, то есть отверстие вытяжки должно находиться выше конька, по крайней мере, чем полметра;
• при расположении от конька на расстоянии полтора-три метра отверстие находится вровень с коньком;
• для расстояний свыше трех метров отверстие выводят по стороне угла в 10⁰ к горизонту с вершиной на коньке.

В помещениях общественного питания и продовольственных магазинах согласно СаНПиН высота шахты над кровлей не должна быть менее 1 м.Таким образом, этот показатель – величина переменная, изменяющаяся в зависимости от конкретного проекта. Высоту устья над крышей для стандартной конструкции обычно выбирают равной 1 м, в случае факельного выброса – самое меньшее в 2 м над самой высокой точкой крыши. Для аварийных – шахту подымают на высоту минимум в 3 м от земли.

Материал

В сооружениях жилого и общественного назначения с системой объединенных каналов для вытяжки чаще всего используют легкий бетон, кирпич, доски, обитые изнутри оцинковкой. Ствол прохода с внутренней стороны предварительно покрывают войлоком, который смочен в растворе глины и оштукатуривают снаружи. В промышленных зданиях вытяжную конструкцию преимущественно выполняют из листовой стали.

Пожаробезопасность

При организации вентиляции здания все помещения и этажи оказываются связанными друг с другом сетью каналов и воздуховодов, что само по себе опасно с точки зрения пожарной безопасности. Поэтому сами эти элементы и прокладки между ними выполняют из материалов, отвечающих СниП, согласно которым обеспечивается взрыво- и пожаробезопасности. В частности, шахта отделяется от воздуховода перегородкой из негорючего и устойчивого к влаге материала.
